米家空气净化器爆改空气消毒机

2020-03-22 10:33:52 5点赞 8收藏 11评论

小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币周边好礼达标就有,邀新任务奖励无上限点击查看活动详情

创作立场声明:本文所述设备,为自费购入,改造后一并失去质保服务。
紫外线对人体有害,切勿长时间暴露在大功率紫外线灯下。
具体消毒效果未经测试认证
再次声明:涉及到强电改造需具备一定的能力,否则会有危险切勿模仿。

19年底老房新装修,没装新风。家具进来后才开始研究怎么去甲醛,自然通风、空气净化器?开始到处做功课,最终选择了小米的空气净化器。不曾想,春节期间一场疫情,又开始关注消毒的问题。想到鱼缸里用的UV过滤器, 何不给小米空气净化器也加个UV,于是淘宝买配件说干就干。

兄弟合影

一台2S, 一台3一台2S, 一台3

拆机篇

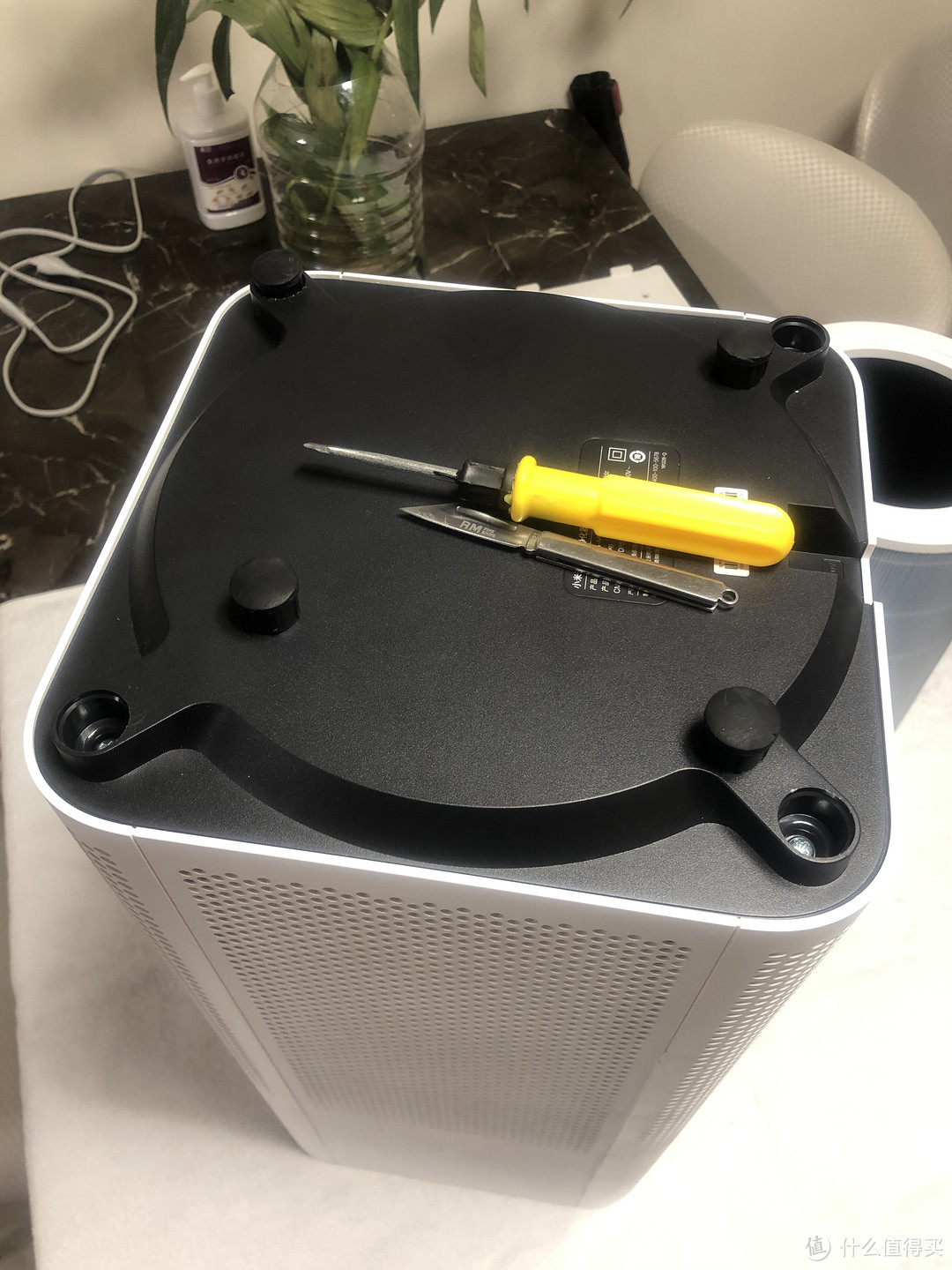

首先拆底座,拆下4个减震脚垫,就能见到底座螺丝首先拆底座,拆下4个减震脚垫,就能见到底座螺丝

拿掉底座后,就能看到控制主板拿掉底座后,就能看到控制主板

由于需要给紫外线消毒灯供电,所以要拆开一侧的档板方便走线。

这里有一个横的卡子,扣开后下边的只能硬撬了这里有一个横的卡子,扣开后下边的只能硬撬了

小米的材质、模具都不错,韧度好卡的严丝合缝。暴力拆解也没有把卡子搞断.... 这是我原来经常犯的错

设备安装篇

底座主控板,可见市电接入的两个焊点底座主控板,可见市电接入的两个焊点

从主板引出电源,然后机器隔板上打孔走线

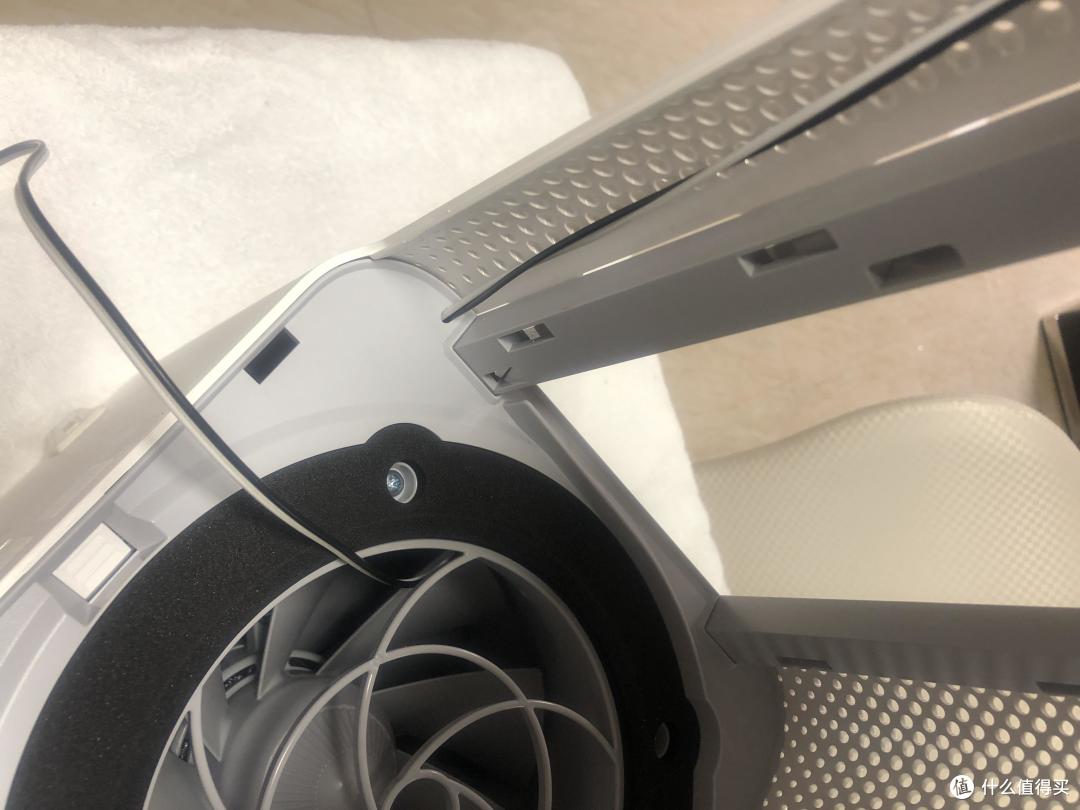

电源线走要从风机下边穿过来走到滤芯里电源线走要从风机下边穿过来走到滤芯里

消毒三件套消毒三件套

这是准备移植进净化器的消毒灯,我选的是没有臭氧的灯。开关其实不用的,只是配置小爱同学的时候要用一下

测试设备测试设备

灯需要小爱同学能控制,并且可以由米家直接联动。因此使用了一个单火射频开关控制模块,可自行淘宝...

热熔胶固定线路和控制器热熔胶固定线路和控制器

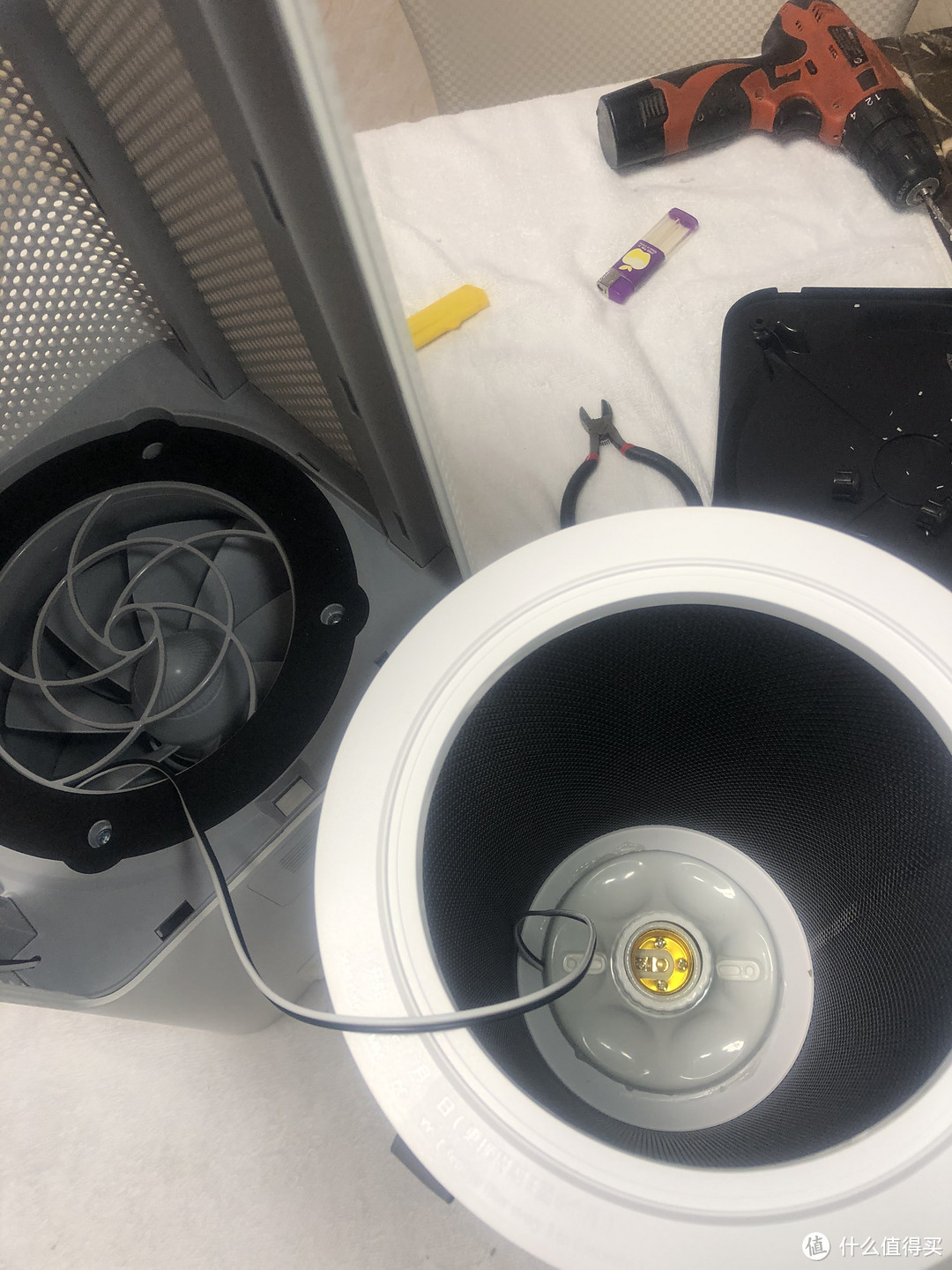

灯座也直接用热熔胶固定到滤芯底部灯座也直接用热熔胶固定到滤芯底部

灯座不要粘太牢,滤芯是耗材要方便更换。

然后再将滤芯直接放入净化器,注意供电线不要被滤芯夹到然后再将滤芯直接放入净化器,注意供电线不要被滤芯夹到

米家配置米家配置

总结

改造完成,配置好后,试试对小爱同学说 “开始消毒” 她就会帮你打开净化器,设置到最爱模式,同时打开紫外线消毒灯。半个小时后自动关闭消毒灯,净化器设置回自动模式。

我现在设定每天 8:30-9:30 自动消毒一次

声明:涉及到强电改造需具备一定的能力,否则会有危险切勿模仿。
