创作立场声明:本文所测商品为自费购入。如参加张大妈家的活动获得,我会在文中点明。坚持独立的评价观点是笔者创作的基本底线,绝不会因商品来源不同而有所偏颇,请各位放心。

首先,我也是在张大妈上第一次接触到有键盘客制化这个东西,看了几个分享之后就一发不可收拾,不停的寻找最适合自己的、最有个性的键盘。

本着节约、节约、在节约的思路,当然主要还是因为穷,最先试水了一个连外壳都没有的紧凑型96客制化键盘,定位板兼职了外壳,后来觉得不好看,就用乐高模块拼了底座和上盖。本来就是打算练手的键盘,当然最后的命运是咸鱼出掉回本。

当然,也发了个分享

升级搞机 篇三 —— 键盘客制化一二三

升级搞机 篇二:闲来无事搞事情——优联客制键盘试水看了张大妈里面几个大神的优联客制键盘,无比的心水,正好今年过年期间相对闲暇,也就入了几个群。虽然最心水的还是cherry1800改的优联客制,但是目前TB上1800的PCB板紧张,5脚的佳达隆轴也缺货涨价,所以就在某个群里面收了张2.0版(作者版本)的96键pcb,顺便再作者那收了轴座、电池、充电模Kinlye| 9 评论13 收藏6查看详情

那个帖子里面也说了,最心水的是cherry1800的键盘,但是这个键盘的pcb那段时间真的不好买,加上罗技K375s的主控随着客制化人群的增长也水涨船高,于是我有开始搞起了K230主控的键盘,K230主控的基本上都是96键紧凑型键盘,K230主控的优点是便宜,30以内都能蹲到,缺点也很明显,K230是用斑马条和PCB连接的,可靠性稍差,容易出现串键。至于斑马条原理,百度抄来了:

硅胶斑马条别名是导电橡胶连接器,俗称为斑马条,由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。导电橡胶连接器性能稳定可靠,生产装配简便高效。广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。假设黑色橡胶不导电,白色物质导电,上下这么一压,我也是百度了才明白如此简单的道理。

斑马条原理斑马条原理

然后本着家里还有键和键帽不能浪费了,得买PCB组起来的节约思想,做了一个、一个、又一个的键盘

升级搞机 篇三 —— 键盘客制化一二三

光头马里奥键帽,便宜好用光头马里奥键帽,便宜好用

升级搞机 篇三 —— 键盘客制化一二三

升级搞机 篇三 —— 键盘客制化一二三

这三个键盘都是带背光的,双电池供电,某大神的产品,主控线路和灯光线路分开,增加待机时间,当然,不得不说,优联真的省电,基本上都忘了充电。以上键盘也都基本上原价咸鱼回血了。这时候觉得练手练的差不多了,于是贿赂某大神,先从咸鱼收了个伊拉克成色的键盘寄给他,他按照cherry1800的板子帮忙画了一张PCB,在他介绍的淘宝店定做了一批PCB,一批底数5张,回来后卖掉三张,自己白嫖两张升级搞机 篇三 —— 键盘客制化一二三 。后面还把伊拉克成色的cherry1800外壳咸鱼出掉了回血,感情是另外一位大神买回去翻新了吧。

第一块cherry1800客制键盘是严格按照大神的设计:灯、触控灯控,一个都不少。

因为的第一版,设计有点点缺陷,比如排线座位置和壳子有冲突、少打了个定位孔的眼等等,但是好在都是可以简单操作克服的,看过其他分享帖子的朋友也知道,cherry1800的键盘几乎都没有定位板,所以手感有点松垮。

因为的第一版,所以边焊边试。因为的第一版,所以边焊边试。

触控开关,其实就是一段弹簧,其原理大概是通过人体电荷改变感应电容量,然后给个什么信号触发。

升级搞机 篇三 —— 键盘客制化一二三

两块电池,一个充电口,通过空格键下面的切换开关控制,线路就有点杂乱。

升级搞机 篇三 —— 键盘客制化一二三

因为没有定位板,所以必须用5脚键,我用的是大家常用的佳达隆乳黄。灯也没法用贴片灯,只好用了3.5mm的led。

升级搞机 篇三 —— 键盘客制化一二三

成品图,艾菲的键帽,这套是捡漏的瑕疵键帽。

升级搞机 篇三 —— 键盘客制化一二三

开灯图,键帽不是透光的,光都是从侧面跑出来的。cherry1800和前面的96键盘一样,有些键帽不是标准键帽,至少要小全套也就是131个键帽的套装才能凑完整。

升级搞机 篇三 —— 键盘客制化一二三

还有个要吐槽的就是这个键盘的DEL键位置,并不是在顶上第一个,所以用起来有点不习惯,在使用过程中顺便挂上了咸鱼,不久就有人看中了,连键帽也就一起出掉了。于是乎又没无线键盘用了,这个时候逛咸鱼发现了980键盘,看这个布局,既没有96那样拥簇,又比cherry1800合理,于是又种草了980键盘。

也是咸鱼入手,120左右,应该还带了定位板,罗技K375s主控,送3D打印上下壳图纸,当时有不少3D打印店是免200克首重,只收运费。上下壳70搞定。

升级搞机 篇三 —— 键盘客制化一二三

组装过程千篇一律,不放图了,成品如下

依然是我最爱的马里奥键帽,配上小白G304,一个美字了得啊。依然是我最爱的马里奥键帽,配上小白G304,一个美字了得啊。

前面也说了,留了两张cherry1800的PCB,某天随意逛咸鱼的时候看到了个便宜的cherry外壳,成色一般,价格和白捡差不多了

升级搞机 篇三 —— 键盘客制化一二三

到手后发现,卡扣齐全,只有壳子中部有个小裂纹,影响不大,唯一缺陷是颜色有些发黄,确实有些年头了。打磨好后用美纹纸把不打算喷的地方都贴起来。

升级搞机 篇三 —— 键盘客制化一二三

于是决定翻新改色,先用800目砂纸打磨一遍,再用1200目修修,买了三和的正黄色自喷漆,车库里走起。

升级搞机 篇三 —— 键盘客制化一二三

一天一遍,连喷三天之后,光泽度不错。

升级搞机 篇三 —— 键盘客制化一二三

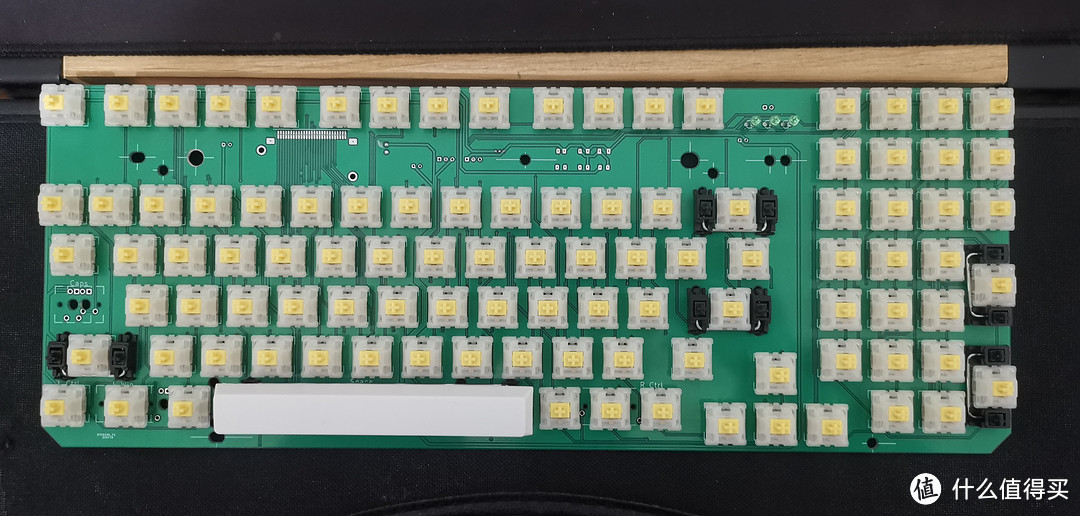

PCB也组装完备,这次是年前拼单K375s主控,店家说是境外来到,不过貌似是盗版仿制的,可以和优联接收器连上,键也正常,就是不能同时连两个K375s键盘。这次做了简化,因为有了屏幕灯,电脑也是在书房,晚上开灯玩不影响家人,所以键盘灯就省略了,键继续用的佳达隆乳黄5脚。

升级搞机 篇三 —— 键盘客制化一二三

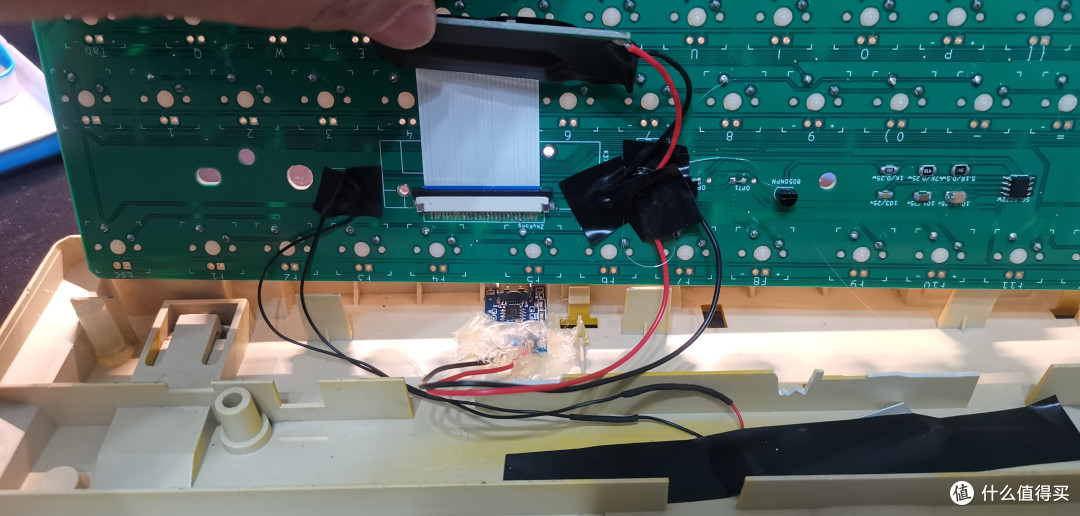

线路走的乱,本来线应该通过插座插到主板上的,为了省事,全部焊接,然后用热熔胶封住防止短路,电池比较小,大约300ma吧,就用胶布贴下盖上了。

升级搞机 篇三 —— 键盘客制化一二三

板子为了省钱,结果做的小了一点点,角有点悬空,用热熔胶棒垫了下。

升级搞机 篇三 —— 键盘客制化一二三

还没上键帽的样子,颜色没有照相机里面这么黄,要暗淡一点。

升级搞机 篇三 —— 键盘客制化一二三

键帽手头有套知更鸟,不过好像不怎么搭配,打算出掉,又入一套马里奥反派。

升级搞机 篇三 —— 键盘客制化一二三

最后来个两兄弟合影。

升级搞机 篇三 —— 键盘客制化一二三

总结:客制化键盘很好玩,优联也有省电和连接无延迟的优点,如果大家想玩,建议首先要买个好点的电烙铁,吸锡器虽然不是必须的,但是有个总比没有好。焊锡也一定要买好点的,含锡量高的。最后如果是新手,墙裂建议让卖家吧主控的排线座焊好,刚开始焊接排线座真的是煎熬,虚焊、连焊层出不穷,有一次还是找了外援才搞定。
