琢美 6800 多功能切割雕刻工具 拆机

之前收到一个琢美6800的多功能修边机。当然其实这个机器过手已经一年多了，手上有一个能正常工作的成色好的，这个有时间再拍照片吧。

6800的确是属于琢美的经典机型，可转孔，可切割。因为老外的房子基本都是木头加石膏纤维板，所以你看到他们的耗材写适用干墙 (Dry Wall)，可千万别傻乎乎地往水泥或者石灰的墙面上面怼。多少耗材都不够你开一个槽孔的。所以老外有一款叫旋转锯的工具，国内很少看到，但是国外比较普遍，6800就是集中了电磨和旋转据的功能的集合体。

当时手来想拆开看看能不能改成220V的。

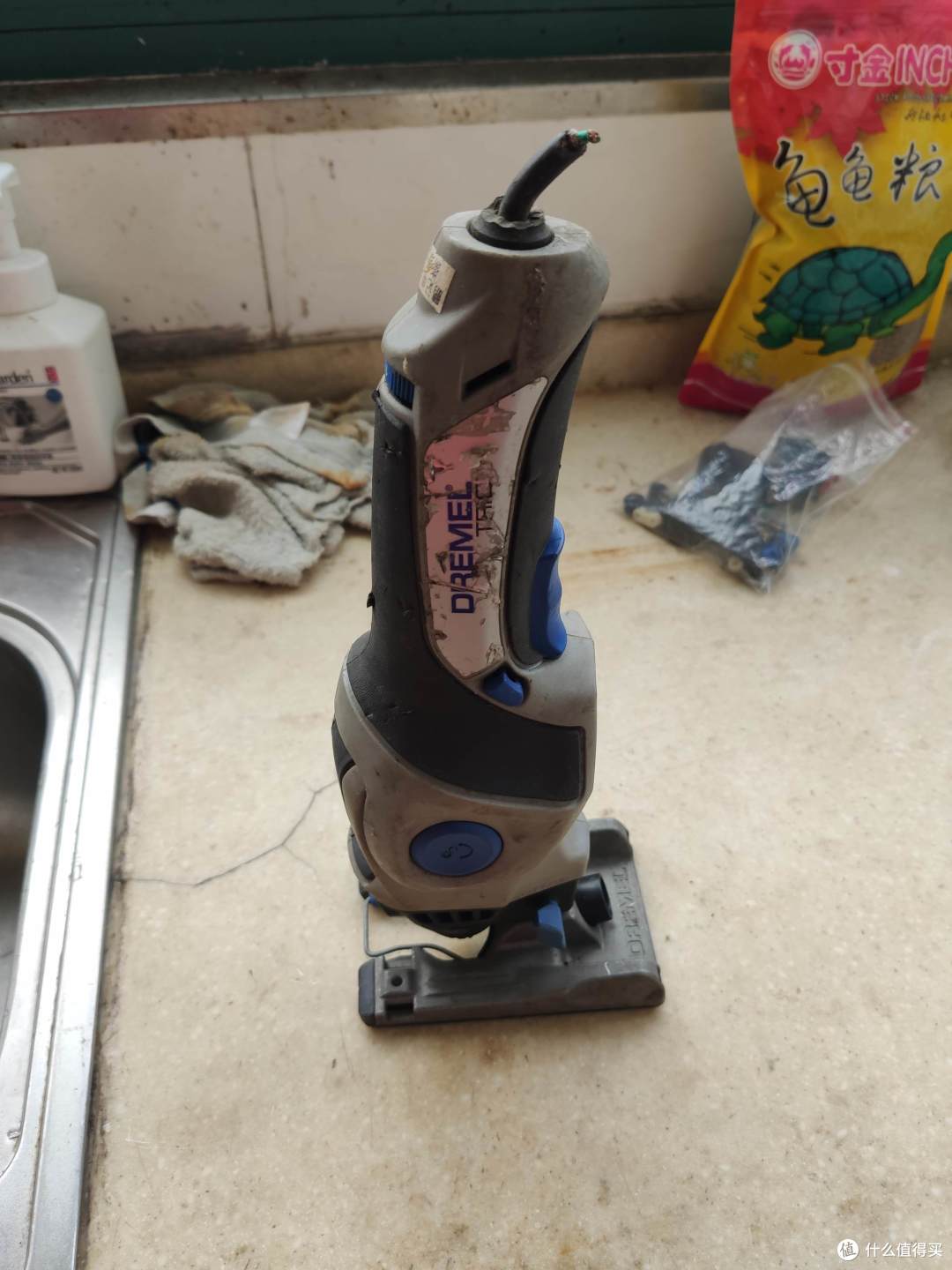

机器刚到手时候的样子，外观成色不咋好。

机器拿到的样子

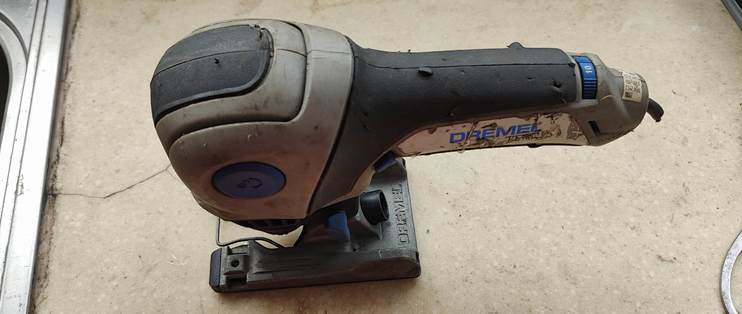

可以转90度，按下边上的蓝色按钮就可以。

按下蓝色按钮可以转90度。

手柄上的调速开关，琢美一贯的蓝黑灰配色。

这款设备已经走现在固定的蓝灰黑配色了。

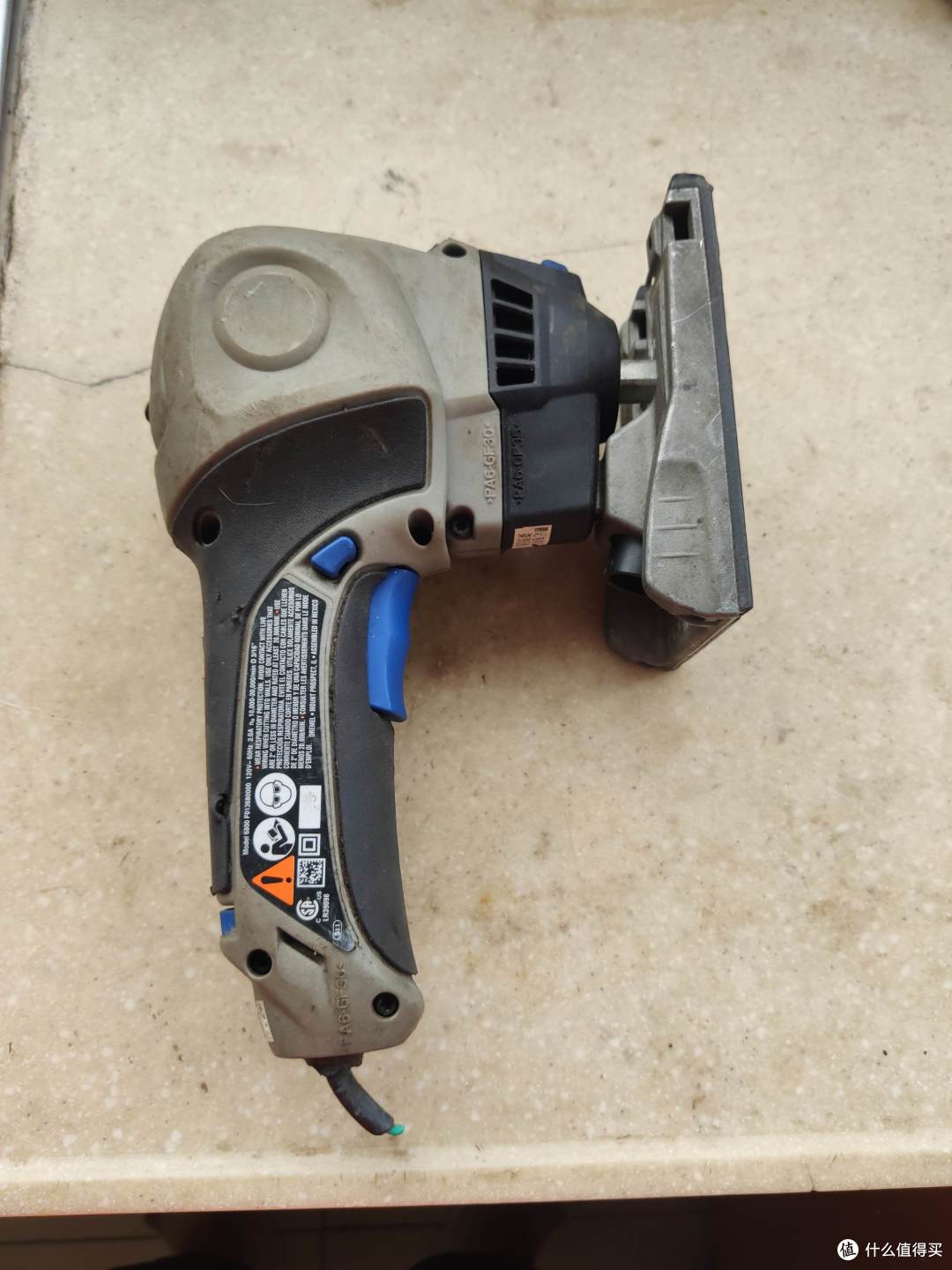

侧面的样子，一个锁定按钮和一个按键开关。开关摁下开启以后可以锁定。

锁定按钮和开关

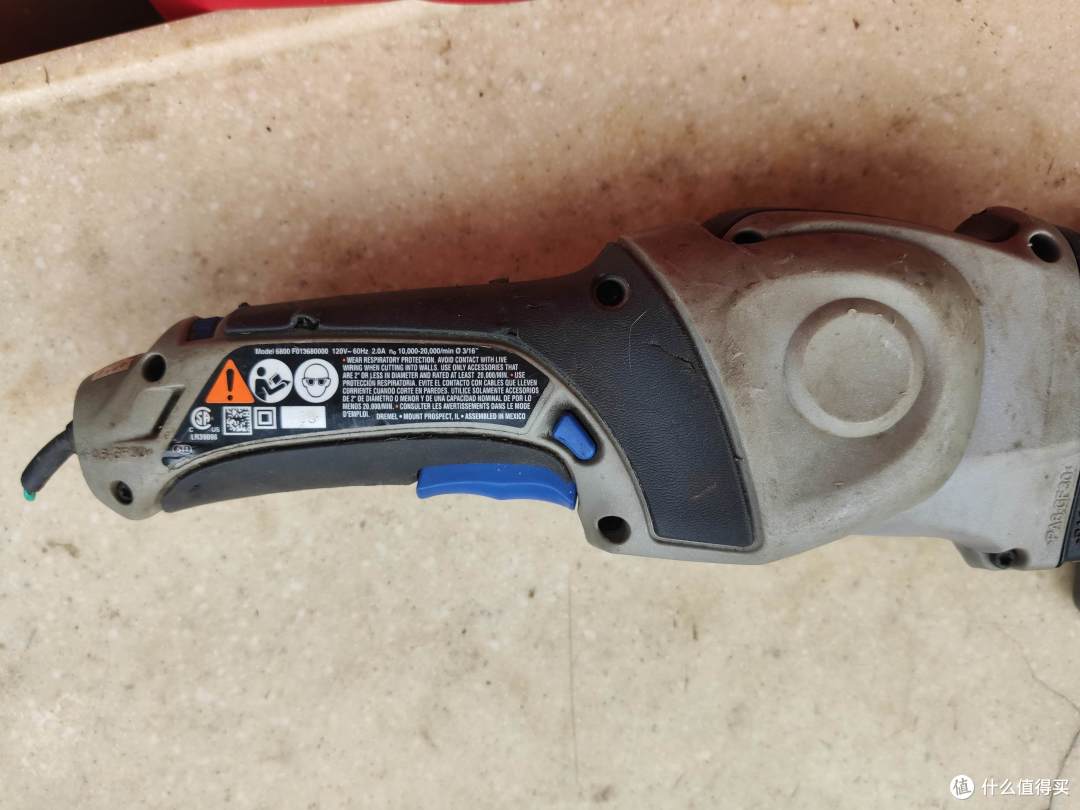

可以看到下面的开关锁定按钮。

硕大的开关和蓝色锁定按钮

下面开拆
先拆开四个螺丝，琢美一贯的T15内六角梅花螺丝。

拆开盖子，电路板很简单，看来不太可能修改了。

超级简洁的电路

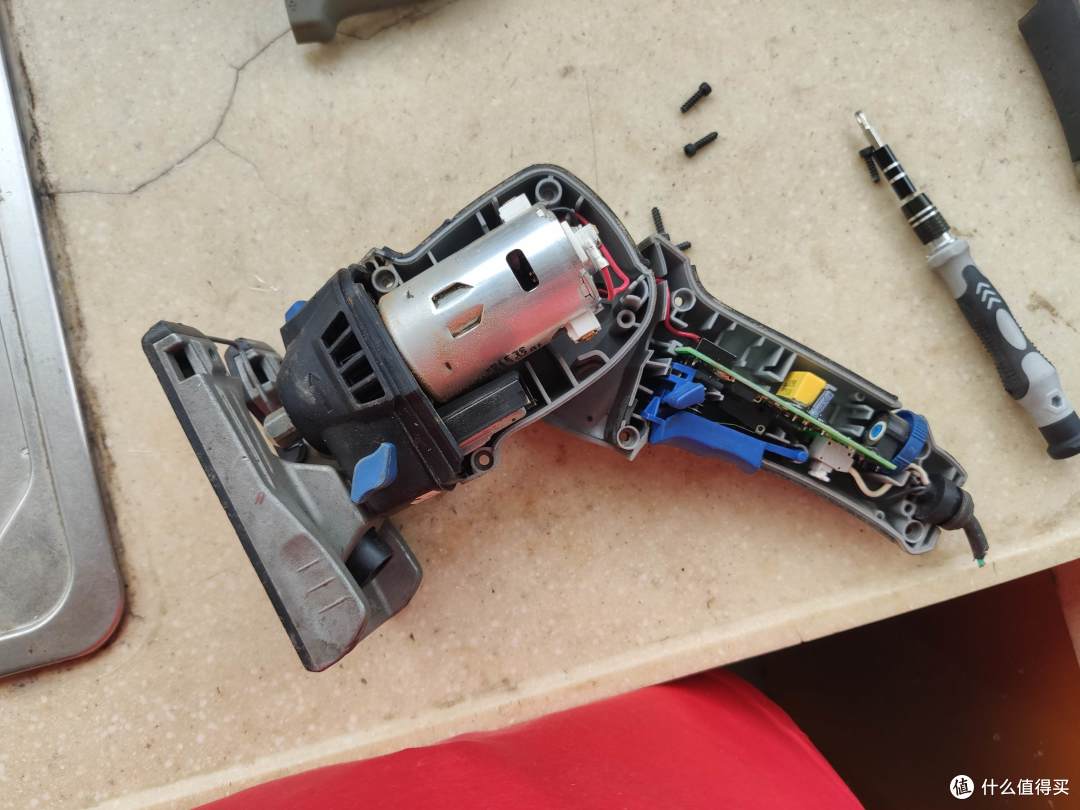

再拆开下层的盖子，其中有3个螺丝在正面，其中有一个在反面。可以看到使用两根电源线。

打开第二层盖子可以看见电机

电机和电路使用两个可拆卸的接头连接的。先解掉，电机就可以那出来了。
拆开以后看到有四个螺丝固定。这四个螺丝要使用加长杆才能拆下来。

电机能拿出来了

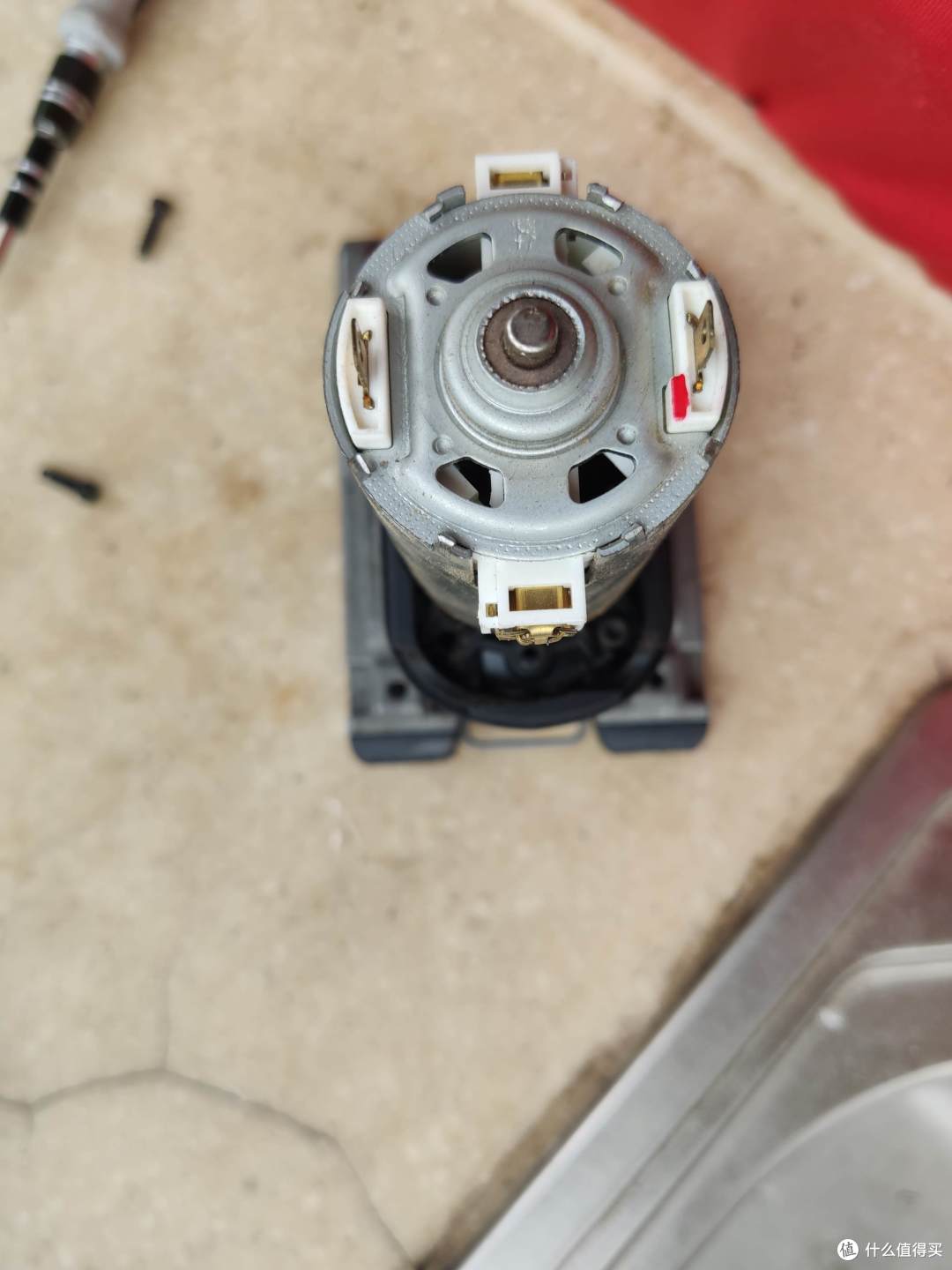

除了两个电机接触点外，还有两个凸点应该是电刷。没啥问题我也就不拆了。
后话，在一个网友的指导下，我使用博世的18-21V电池配合电线进行了测试。这个是一个DC的电机，而且是好的。

拆出来的电机

之前底部的快拆螺丝拧下以后，可以拆下这个切割隔板。

切割隔板上的琢美Logo

切割隔板底部的吸尘口，这个吸尘口的配件我一直找不到，琢美的配件大部分接口通用的。

吸尘孔，可以一边打孔切割一边吸尘

电机的编号，上面标着120V，开始以为改造的话应该是要吧这个电机换了就好了。
但是拆到这里我就拆不下去了。

好像也是江森的电机

后来查了一下资料，这款设备是200W的，但是好像配不到类似的电机，到这里只能先放下吧。
理论上21V电机能驱动的话可能就是21V 10A的电机吧。

电机的正面，后来查了琢美的官方资料显示这个是一体的，没法拆。

电机到这里就拆不开了

补几个电路板的详细图，看看有没有大神能说道说道。

6800电路板正面

黄色的是电感，滤波用的。可能门道就在两条金属线上面。但是我不懂啊。

6800电路板背面

上面的黑大个好像是是个整桥电路模块，确保进入的电流方向。

这个好像是电流整桥电路模块

最后总结下，虽然这个设备是110V的，但是实际上电机不是交流的，使用的是一个直流DC电机。所以，如果要改220V，就应该再电路板上面做手脚了。电路板我看过不是很复杂，照片我要找一下了，或者把成色比较好的拿照片来对比下。

但是此刻写文章的时候我有了另外的一个思路。该设备能18-21V电压适配，为何不能直接改到博世21V的电池电路上。何必拘泥于原来的110V-220V电路的改造？

有兴趣的各位也可以来探讨下。
