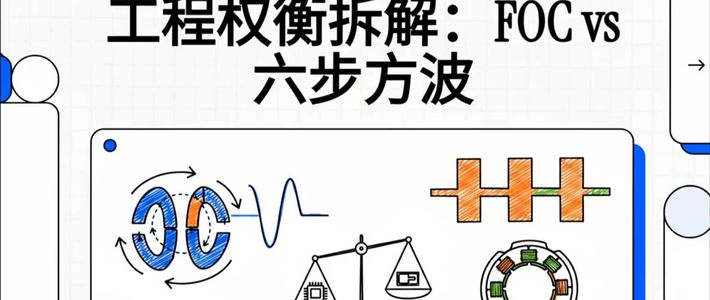

工程权衡拆解:深入FOC和六步方波

在电机控制领域,磁场定向控制(FOC)常被视为技术标杆,但在实际工程应用中,传统的六步方波控制依然占据重要地位。FOC虽然在转矩平滑度和效率上表现优异,但也伴随着算法复杂和开关损耗高等代价。理解这两种控制方式的本质差异,需要从底层控制逻辑、物理表现、效率博弈以及工程成本等多个维度进行系统权衡,以找到最适合项目需求的控制方案。
01底层逻辑与控制原理
FOC与六步方波性能差异的根本原因在于角度分辨率的不同。FOC通过连续角度调制,能够实现定子磁场与转子磁链的精确垂直对齐,误差极小。相比之下,六步方波仅依赖6个固定的电压矢量,这导致其存在不可避免的先天角度误差。

控制原理对比

连续调制
  • 拥有无数个角度细分,实现对定子磁场的精确控制

  • 定子磁场与转子磁链保持绝对垂直,误差趋近于零

  • 控制逻辑灵活,适应性强

离散矢量
  • 仅使用6个固定的电压矢量进行控制

  • 存在最大正负30度的角度对齐误差

  • 控制方式相对死板,难以实现精细化调节

02性能表现与效率博弈
底层逻辑的差异直接决定了物理层面的输出特性。在转矩表现上,六步方波由于角度误差,其平均转矩天然比理想FOC低约4.5%。更为关键的是容错率,FOC需要出现高达17.3度的对齐误差才会导致与六步方波相当的转矩下降,显示出极强的稳定性。在动态换相方面,六步方波电流从零爬升,中高速时转矩波动剧烈且电流畸变严重;而FOC电流连续,运行极其平稳。
对比维度FOC六步方波
平均转矩基准值比FOC低约4.5%
容错率需17.3度误差才显著下降最大30度固有误差
动态电流连续,无突变换相时从零爬升,高速畸变
铜耗较低高出约9.66%至10.27%
开关损耗较高(全管高频PWM)较低(少管动作)

FOC与六步方波关键性能指标对比

在效率层面,两种控制方式呈现出不同的损耗特征。六步方波由于角度误差,需要输入更大的电流来维持转矩,导致铜耗比FOC高出约9.66%(平均转矩一致时)甚至10.27%(瞬间恒定转矩时)。然而,在开关损耗上,六步方波凭借较少的功率管动作(通常仅需1-4个管子开关)扳回一局。FOC为了实现连续调制,6个功率管必须处于高频PWM开关状态,导致开关损耗显著增加。
03复杂度与工程选型
  • 算力与算法
    六步方波仅需采样直流母线电流,算法简单;FOC需采集多相交流电流,进行复杂的坐标变换(Clark/Park变换)及PI计算,对MCU浮点运算能力要求极高。
  • 硬件成本
    在同等平均转矩下,FOC相电流峰值较高,需预留至少4.7%的额外采样量程,且对采样精度和通道数要求更高,增加了硬件设计成本。
  • 选型决策
    高压IGBT系统:开关损耗是主要矛盾,六步方波的低开关损耗优势明显。
    低压MOSFET系统:开关速度快,系统易承受高频开关,FOC因其性能优势成为首选。
综上所述,FOC凭借低转矩波动和低铜耗,在低压消费级产品中实现了极致的平稳与安静;而六步方波凭借低控制门槛、低成本和优秀的开关损耗表现,在高压工业现场依然坚挺。工程选型并非追求单一技术的完美,而是在性能、效率与成本之间寻找最佳平衡点。
