英特尔牙膏挤爆:你的下一代笔记本没有内存条了

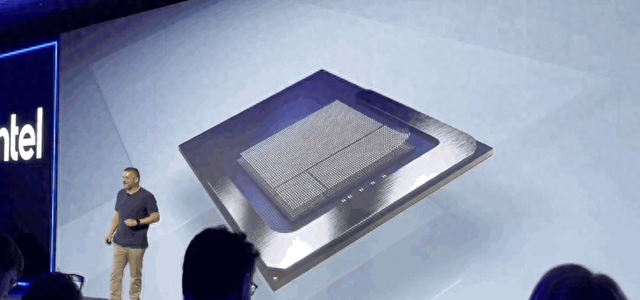

英特尔在2024年Computex上展示了Lunar Lake芯片,标志着其技术路线的明确转向。该产品采用了类似手机芯片的封装思路,将CPU、GPU、AI加速器和内存集成在同一封装体内,旨在解决笔记本续航与AI性能瓶颈,满足轻薄本市场对本地算力的需求。
01核心架构变革:内存封装与3D堆叠
Lunar Lake摒弃了传统主板布线方式,采用了“Memory-on-Package”方案。16GB或32GB的LPDDR5X内存直接焊接在芯片内部,取消了传统的DIMM插槽。这种设计大幅缩短了数据传输距离,降低了约40%的传输功耗。制造工艺上,芯片利用Foveros 3D堆叠技术,将采用台积电N3B工艺的Compute Tile与N6工艺的Platform Controller Tile垂直叠加,集成了Lion Cove P核、Skymont E核以及Wi-Fi 7、蓝牙5.4、PCIe 5/4等最新I/O接口。
02性能与能效数据
| 指标维度 | Lunar Lake提升表现 | 具体数据/技术细节 |
|---|---|---|
| 内存传输功耗 | 降低 | 约40% |
| NPU算力 | 提升 | 48 TOPS(从11.5 TOPS提升四倍) |
| Xe2 GPU算力 | 提升 | 整体算力1.5倍,AI吞吐量3.5倍 |
| E核能效比 | 提升 | 单核功耗降至1/3,性能提升2~4倍 |
| P核单线程性能 | 提升 | IPC提升约14%,跑分提升20% |
| 满负荷续航 | 延长 | 比上一代多出60% |
Lunar Lake 关键性能指标汇总
03优劣势分析与应用场景
技术特性权衡
效能与集成优势
长续航:满负荷下电池使用时间延长60%。
低功耗:内存传输功耗显著降低,适合移动办公。
本地AI:高算力支持本地视频降噪、实时翻译等任务。
高集成:内置Wi-Fi 7、Thunderbolt 4等丰富接口。


扩展性妥协
内存不可升级:LPDDR5X直接焊接,后期无法扩容。
适用受限:不适合极限渲染或大模型训练等专业场景。
维修成本:核心组件集成度高,维修更换整机成本增加。
从产业定位来看,英特尔采取了高低端双轨并行策略。Lunar Lake主要面向追求轻薄、长续航及轻度AI应用的用户,而针对需要更大内存扩展的专业用户,英特尔将推出基于独立架构且支持DDR5方案的Arrow Lake。这种布局既实现了AI PC的快速落地,也保留了高性能市场的扩展空间。
