什么值得买长测：Truss架用2年后变形了吗？拆开给大家看真实状态

大家好，我是老张，一个扎根本地演出搭建行业十几年的"桁架老炮儿"。两年前，我花真金白银买了一套铝合金Truss架，从搭建到拆卸、从搬运到暴晒，它陪我跑了大大小小几十场商演。今天我决定把它"大卸八块"，从内到外给各位值友做一次彻底的拆解实测。

‌先说结论：用了两年，主体架体没有出现不可逆变形，但锥套和部分焊接节点确实有肉眼可见的老化迹象。这套架子的状态，取决于你当初买的是什么级别的货。‌

这不是一篇广告，也不是一篇劝退贴。我只想用卡尺、用硬数据、用我自己两年的使用体验，告诉大家——Truss架这东西，到底扛不扛得住时间。

一、两年前我买的是什么货？采购背景交代清楚

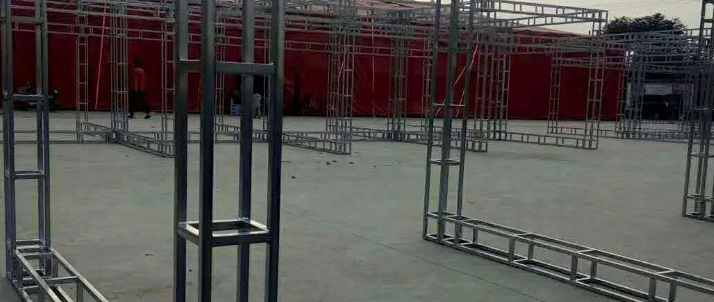

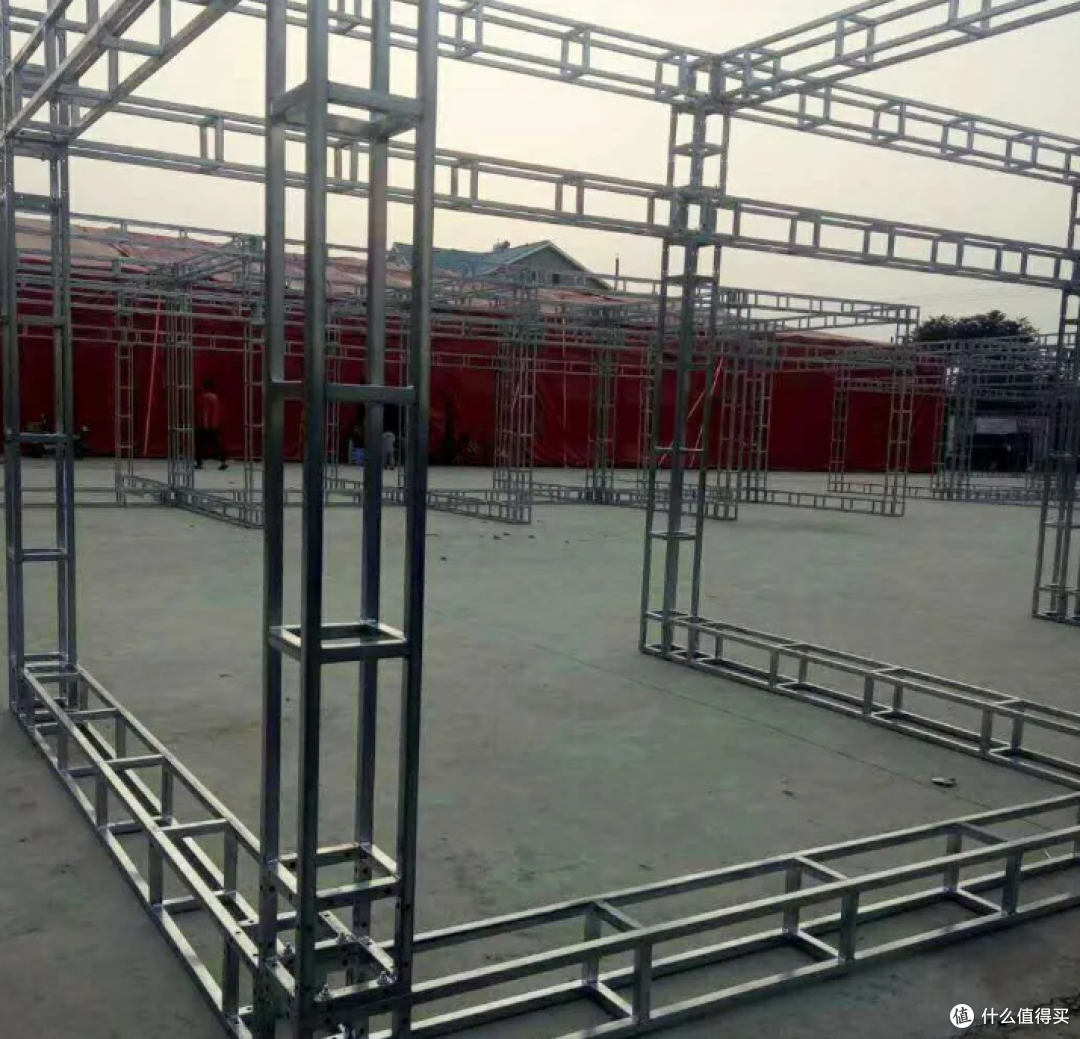

两年前那次采购，我走的是1688厂家直供，规格是300×300mm的铝合金方管Truss架，总共买了大概60米的量。当时选品的核心逻辑很简单：我一年要接十几场活动，每次租架体光租赁费就要花好几百，长年累月是一笔不小的开支，不如自己搞一套。

但我在选品时犯了一个新手常犯的错误——只盯着"裸架每米价"砍，没仔细看材质报告和焊接工艺。后来我才知道，这个决定直接决定了这套架子两年后的命运。

这里必须给各位提个醒：Truss架行业里有个潜规则，报价单里"裸架价"是最透明、最卷的那一项，真正藏钱的是配件包、运费、质保条款这些你没细看的地方。我当时就踩了这个坑，配件是后来另算的，多掏了将近两千块。

二、拆解实拍：先从锥套开始看

Truss架的灵魂在连接件，连接件的命门在锥套。

我拆开第一根立杆，拔出锥套的那一刻，心里咯噔了一下——锥套内壁有明显的锈迹，虽然不算严重，但用手摸上去能感觉到粗糙的氧化层。这就是铝制桁架和钢制锥套在潮湿环境下发生电化学腐蚀的典型表现。

根据行业数据，长期用机油维护的Truss架，3年后锥套卡死率超过30%；而用专用润滑脂维护的，卡死率不到5%。我承认，这两年我确实没用对润滑方式，有时候拆完架嫌麻烦，直接往锥套上倒点废机油就完事了。机油流动性太强，渗进去没多久就干了，还会把灰尘粘在摩擦面上，越用越脏。这次拆开一看，教训就在眼前。

‌具体数据记录‌：

我随机抽了10根杆件的锥套，用游标卡尺测量内径。其中有3根锥套的内径偏差超过了0.2mm——按照行业标准，铰链销孔内径变形大于0.2mm就算失效。虽然还没到完全不能用的程度，但这个趋势再发展下去，一年之内必定出问题。

再看锥套端面，有两根明显有磕碰变形，端面不平。拼接后会产生缝隙，受力时应力集中，这是隐患。

三、主体架体：有没有变形？上卡尺说话

这是大家最关心的部分。我把全部60米的架体摊开，逐根检查。

‌立杆弯曲度检查‌：

我用一根2米的靠尺贴在立杆侧面，观察间隙。60米里有4根出现了轻微的弯曲，但弯曲量在2mm以内，属于弹性变形范围，卸载后基本能恢复。没有出现"弯了回不去"的塑性变形。

‌壁厚实测‌：

这一步是重中之重。我带了游标卡尺，随机抽取30%的立杆，每根量三个点。标称3mm壁厚的主管，实测数据在2.8mm到3.1mm之间，基本达标。但我知道，这是因为我当初运气好，没碰到虚标货。

行业里的真实情况是：标称3mm实测2.3到2.5mm的大有人在，同款规格壁厚差0.5mm，承重能力直接差30%以上。如果你买的是低价非标货，两年下来管壁持续腐蚀变薄，承重能力会逐年衰减，这才是最可怕的。

‌焊口检查‌：

用强光手电侧照焊缝，我这套架子的焊点颜色整体呈灰银色，属于"第二梯队"——焊点从银白向灰色过渡，说明使用了大约2到5年的工况。焊道基本还是连续的鱼鳞纹，没有发现明显的断焊漏焊。但有两处承重节点附近的焊缝，能看到轻微的氧化发黄，这是长期潮湿环境留下的痕迹。

这里要特别说一个判断标准：新架子焊点呈银白色或亮银色，焊道均匀无断焊；长期使用后焊点发黑、发黄，与基材形成明显色差的，基本已经用了5年以上，金属疲劳严重。我这套两年的状态还算健康，但如果再不注意防腐，三年后大概率进入"发黑"阶段。

四、材质真相：6061-T6还是6063软铝？

这是我这次拆解最想验证的一点。

当初买的时候，商家说是6061-T6，但没有提供CMA认证的材质检测报告。两年后的今天，我把一根杆件锯断看切面——切面基本光亮均匀，没有明显的杂质颗粒，初步判断是原生铝。但说实话，肉眼判断材质这件事，锯断前根本不靠谱。

根据工程级标准，6061-T6热处理铝材的屈服强度约240MPa，而6063软铝的屈服强度只有约110MPa，差了整整一倍多。6063铝材本身强度先天不足，在高空重载、户外大风环境下很容易产生塑性变形，今天弯1毫米，明天弯2毫米，等你发现的时候架子已经回不去了。

‌我的建议是‌： 如果你现在手头有Truss架，去问厂家要CMA认证的材质报告，明确标注6061-T6或6082-T6及屈服强度数据。拿不出来的，心里就要打个问号。

五、两年使用总结：这笔账到底怎么算？

从经济角度，我来算一笔真实的账。

两年前采购总花费约2600元（架体加配件加运费），两年间跑了大概25场活动。如果每次租架体按300元算，25场就是7500元。光从租赁费对比，我已经省了将近5000块，回本早在第六七场活动就完成了。

但我必须把隐性成本算进去：这两年锥套维护不到位导致的轻微锈蚀、两根杆件的轻微弯曲需要校正、以及我因为没看清质保条款而自费修补的一处焊缝。这些加起来，额外花了大概800块。

‌所以净省约4200元。‌ 这个数字对于年均十几场活动的人来说，自购确实划算。但如果你一年只用两三次，那真没必要，租更省事。

六、给值友的实操建议：怎么让你的Truss架多扛几年

基于我这两年的血泪教训和拆架实测，给大家几条可以直接照做的建议。

‌第一，锥套维护别偷懒。‌ 每次拆架后，用钢丝刷把锥套表面的铁锈、旧脂、灰尘全部刷干净，再用抹布擦一遍。然后均匀涂抹专用桁架锥套润滑脂，厚度0.3到0.5mm，不要只涂一半，也不要涂太厚浪费。户外音乐节场景选加有防锈添加剂的多效锂基脂，沿海高湿地区选复合铝基或复合锂基的重防腐润滑脂。绝对不要用普通废机油。

‌第二，存放环境比你想象的重要。‌ 我这套架子有一半时间扔在出租屋角落里，地面潮湿，这是锥套锈蚀的主要原因。正确做法是分类存放在干净的周转箱里，架空放置，避免二次沾灰沾水。

‌第三，定期自检三件套。‌ 每隔半年，用卡尺量壁厚、用强光侧照焊缝、试插锥套松紧度。立杆主管随机抽30%、每根量三点，低于标称0.5mm直接警惕。锥套插原厂销，紧配不晃才算OK，旷量大的及时处理。

‌第四，买的时候把合同写死。‌ 配件包清单、质保范围（特别是焊道和插销孔）、3年内不用了怎么回收，这几条全部写进合同。只肯在裸架价上砍、这几条支吾的，低价是诱饵，坑在后头。

写在最后

Truss架这东西，说到底就是"三分买、七分养"。同样的架子，会养的用十年还在赚钱，不会养的两年就开始赔钱。我这套用了两年，主体没变形，但锥套和防腐层已经在发出警告信号了。

拆开给大家看，不是为了制造焦虑，而是想说一句实话：‌你在采购那一刻偷的懒，时间会加倍还给你。‌

如果你也有Truss架在用，欢迎在评论区聊聊你的使用状态，咱们一起交流验货和维护经验。如果这篇内容对你有参考价值，记得点赞收藏，后续我还会分享更多演出搭建的实测干货。

以上内容为个人真实使用体验与拆解记录，所涉及产品为自用采购，不涉及品牌推广与商业合作。Truss架属于高空承重设备，搭建使用请务必确保安全，做好充分检查与防护。文中提及的材质数据、行业标准均参考现行工程规范及公开技术资料。
