主流M-ATX紧凑小钢炮主机，微星MAG PANO M110L装机方案分享
2026-03-13 14:35:31
1点赞
2收藏
0评论
M-ATX规格的主机在体积与扩展性上达到平衡，比普通ATX机箱更节省桌面空间，整体预算低于ITX方案，而且拓展性和接口更全面。微星MAG PANO M110L迫击炮就是这么一款适合搭建M-ATX紧凑型电竞主机的机箱，它采用了无边框海景房设计，展示效果极为出色。
小巧紧凑的机身尺寸，也能轻松摆在小桌面使用。机箱内部空间布局，散热性能等方面的细节优化也都非常到位，拿来搭建一台非常合适。
为了游戏性能，这次主机配置9700X处理器和5070显卡。为了更好的兼容性，我这次使用了微星MAG B850M MORTAR WIFI和微星MPG CORELIQUID P13 360水冷，搭配微星MAG PANO M110L迫击炮机箱，安装和调试也更为省心。
如果你需要组建一台体积小巧，性能出色的电竞主机，我这套装机方案是个不错的参考。
微星MAG PANO M110L开箱
微星这款机箱的具体型号为MAG PANO M110L，拥有黑，白两种配色，我这次入手的就是白色的迫击炮机箱。机箱的包装设计简洁，采用了环保瓦楞纸材质，用料相当扎实，正面可以看到产品的结构图样和具体的产品型号信息，包装箱侧面可以可以看到黑白款式标识。
包装箱的内部使用了额外的泡沫框架和防尘防水保护袋，泡沫支架非常厚实，填充也严丝合缝，不用担心运输中发生意外损坏。
配件方面，包含了各类螺丝，绑带，备用卡扣，说明书和质保卡等。
MAG PANO M110L迫击炮机箱采用了目前流行的无立柱的海景房设计，外观硬朗，线条锐利，正面和侧面均为玻璃面板，机身尺寸非常紧凑，外观尺寸为434*225*444mm。
机箱下置独立电源仓加入了大量装饰线条，视觉精致立体。IO面板位于机箱侧面，包含了开关机键，重启键，3.4mm音频接口，USB-A和1个TYPE-C接口，摆放在桌面使用也能让玩家轻松操控。
电源仓的后部还能看到微星龙纹标识和迫击炮的醒目图标，设计感和识别度相当不错。
这款机箱结构紧凑，支持Mirco-ATX及Mini-ITX规格的主板，各种线槽设置充分，并预留了Mirco-ATX规格的背插窗口。机箱的散热表现相当强悍，除了支持360冷排，最多还能可以安装9把风扇，不仅可以拉满电竞灯效，还能满足高端硬件的散热需要。
机箱正面由于采用了无立柱设计，可以270°无遮挡的展示机箱内部硬件配置，底部的经典配饰和MSI ARSENAL GAMING字样，也突出了机箱长期稳定与可靠性并重的特性，进一步提升了设计感。
机箱右侧面板面板为MESH冲孔设计，大量的栅格布局带来了出色的散热性能。侧面板还进行了两段式的拼接布局，底部栅格可以优化电源仓的进气表现，能进一步提升机身的整体散热效能。
侧面板底部采用了两点式定位槽设计，背部还预留了隐藏式的把手,配合顶部卡扣式固定，安装拆卸时无需任何工具，简便稳定。
机箱前档玻璃和侧档玻璃面板同样支持免工具快拆，拆除2块玻璃面板后，可以最大限度的便于玩家装机操作。这款机箱内部空间基本呈现对称式布局，侧面支持240mm水冷支架安装，并且进行了下沉式优化，安装大型冷排也不会对主板造成遮挡和干扰。
机箱背部空间预留充裕，侧面冷排支架预留了大量走线槽，玩家可以通过配套线束或魔术带来快速理线。
机箱底部的独立电源仓，采用前后两段布局，前端位置内置硬盘支架，支持2个3.5HDD或者2个2.5SSD硬盘安装，并预留了多档位置调整。
硬盘支架自带了免工具托盘，可以便于玩家快速安装3.5HDD机械硬盘，并优化硬盘工作时的震动。
抽拉式的硬盘托盘设计也非常便利，按压快速解锁。硬盘固定到位后，也会有明显的定位感。
在机箱的背板后面，设计师同样优化了2.5SSD硬盘的安装方式，滑入式的定位安装，无需使用螺丝固定，硬盘安装这块可以说是优化到了极致，后期扩容十分讨喜。
机箱顶部面板使用了简洁的布局，内部隐藏了360冷排支架。
顶部防尘网采用磁吸式固定，网孔细密，可以有效避免灰尘进入机箱内部，后期也能非常方便的取下清理。
机箱底部设置四柱脚撑，对应电源位置提供了可拆卸式的防尘网。硅胶材质脚在保证抓地力的同时，还能减小共振的产生。
这款背面提供了一个120mm风扇安装位，对应扇叶位置进行了凸起的结构优化，可以避免扇叶和滤网发生剐蹭，发出异响。
作为M-ATX机箱，MAG PANO M110L迫击炮机箱提供了5个PCI卡槽，1槽为可拆卸设计，2,3,4,5需要手动弯折拆除，安装大型显卡时这里需要预先处理。PCI卡槽顶部还自带可调节挡板，进一步优化了机箱的密封效果。
装机体验
这次装机，主板选择的是微星全新迫击炮MAG B850M MORTAR WIFI。这块主板为MATX规格，和我们这次的MAG PANO M110L迫击炮机箱完美匹配。主板具体尺寸24.4×24.4cm，重点是PCI显卡插槽依然保持在第一槽位，非常适合搭配中小型主机。
微星MAG B850M MORTAR WIFI在硬件堆料方面十分靠谱，8层PCB板和12+2+1智能供电方案的组合在这个价位也算独一份的存在。扩展方面，4根DDR5 UDIMM插槽能实现192GB的超大内存组合，最高OC频率也达到了8200+MT/s。
MAG PANO M110L迫击炮机箱出厂已经预安装了螺栓，主板安装到位后，可以看到侧面走线槽的分布非常合理。
微星MAG B850M MORTAR WIFI主板的M.2插槽提供了双面冰霜装甲，散热性能十分可靠，安装双面贴片设计的硬盘时也更为友好，对于Gen4或Gen5高速硬盘的稳定运行有着极大的帮助。
这款主板背面还隐藏了一个M.2接口，为Gen4 x2 32Gbps规格。
处理器方面选择的AMD 9700X处理器，微星MAG B850M MORTAR WIFI上的AMD Socket AM5处理器插座进一步优化了防呆口设计，方向标识也更加明显，仔细观察可以有效避免处理器安装错误的情况。
电源，选择的事微星MAG A850GLS PCIE5，850W的额定功率可以满足目前各类主流配置的需要。
电源采用全组模设计，除了24Pin主板供电外，还提供了5个8pin CPU/PCIe接口，2个6pin SATA供电接口，以及一个符合PCle 5.1 规范的原生 12V-2x6 接口。分色处理后的显卡电源接头如果没有安装到位，醒目的黄色部分可以很直观的用肉眼观察到，让玩家避免安装过程中发生失误。
值得表扬的事，这款电源的线材配置极高，采用了压纹线材质，具备柔韧易定型的特性。压纹组模线还预安装了理线梳，即使是粗壮的24Pin电源线，也能轻松整理。
散热器方面，微星MPG CORELIQUID P13 360大幅优化了安装过程，将冷头的PWM 控制和 LCD 显示信号线缆隐藏在进出水管中，EZ CAP冷头底座，UNI通用支架等设计，搭配微星自家的主板使用非常便利。
微星MPG CORELIQUID P13 360的冷头线缆也全部隐藏，水泵线缆和屏幕显示接口都通过套管本身传输，让冷头的视觉效果进一步突显。
微星MAG B850M MORTAR WIFI主板的底部自带了EZ CONN接口，可以和水冷的JAF_1接头完美连接。

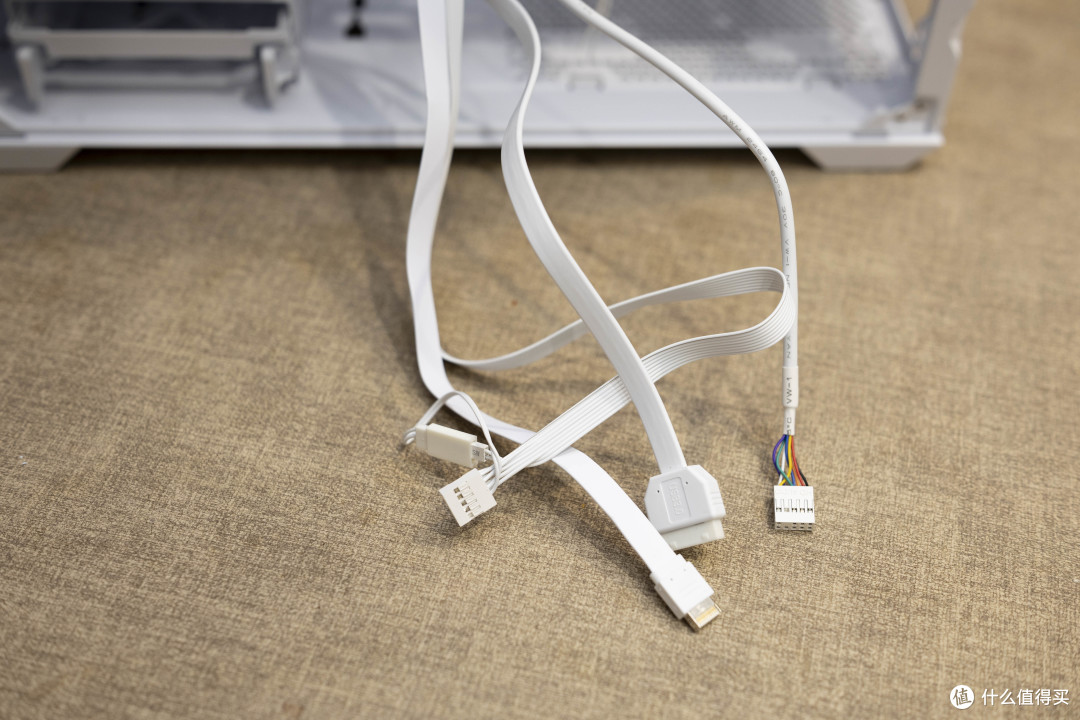

MAG PANO M110L迫击炮机箱的数据线同样做了优化，前面板接头为一体化F-Panel组合，含 1 根空针防呆，并单独预留一根RESET SW双针跳线，便于玩家外接第三方的开机设备使用。
扁平化的线材，在装机时可以提供极大的便利。
显卡方面，我这次选择的是影驰 GeForce RTX 5070 星曜 LUNA OC 12GB GDDR7 DLSS 4版本。包装盒上的醒目位置，可以看到影驰目前已经升级了42个月的质保和个人送保服务，售后保障进一步得到了增强。
这块显卡采用全白色外观设计，金属质感十足，边角设计圆润。搭载GB205-300-A1核心，基础频率 2512MHz，加速频率 2587MHz。搭载12GB GDDR7，192bit 位宽，带宽约 700GB/s，AI 算力 988 TOPS。
显卡配置三枚 全新的95mm 霜环风扇，磁吸式上盖设计，后期拆卸清灰非常便利。
显卡配置自家的磁星 MAX 散热器，自带金属背板，内部具备4×8mm+3×6mm 共 7 根镀镍热管，配合一体压铸中框和贯穿式风道，能带来更好的噪音表现和更强的风压，使用寿命也更长。
显卡顶部带有ARGB穹顶灯，底部还带有BOOMSTAR LOGO灯，通电后极具识别度。
MAG B850M MORTAR WIFI主板的PCI插槽可以和这款机箱的第一根PCI卡槽对齐，对各种显卡的兼容性更为友好。
主板显卡插槽的底部还提供了独立的显卡锁定装置，显卡的安装状态一目了然。
影驰 GeForce RTX 5070 星曜 LUNA OC 12GB GDDR7 DLSS 4显卡为2卡槽厚度，提供了1个HDMI 2.1b 和 3个DP 2.1b，支持 DSC，最高 4K 480Hz/8K 120Hz。
显卡还配置了豪华的双BIOS设计，通过显卡顶部的开关，玩家可以让显卡在性能模式与静音模式之间快速切换，不过注意，不要在通电状态下进行操作。
MAG PANO M110L迫击炮机箱支持多达9风扇的安装，我这里使用了底部侧面进风，顶部和后部出风的方案。
最终装机效果就是这样。
使用体验
先来看下最终的装机效果，MAG PANO M110L迫击炮机箱布局非常合理，机身尺寸控制的相当友好，摆放在60cm深度的书桌上使用也不会显的特别突兀。短机身给机箱背部的各类数据线预留充足空间，侧置的USB接口也可以方便我连接键鼠等外设使用。
这里放上这套主机的硬件配置，采用的是9700X+MAG B850迫击炮+5070星耀的组合。
性能方面，默认设置下，这套主机在最新版鲁大师的测试中可以获得201W分的成绩。这里CPU和内存进行超频后还能有不小的提升空间。
日常使用时，在室温27℃的环境下，处理器的温度可以维持在52℃左右。
在MAG B850迫击炮主板默认设置下，9700X的功耗上限被限制在88W，在FPU烤机测试中，处理器的温度可以一直压制在62℃，微星MPG CORELIQUID P13 360对这枚处理器的压制力真的非常强。
微星MAG B850M MORTAR WIFI全新的CLCIK BIOS X采用了新 ESA 架构设计，GAMING BOOST、AI BOOST，内存EXPO或XMP均设置在界面顶部，可以实现快速设置。
AMD锐龙7 9700X默认TDP为65W，目前微星主板已经提供了TDP to 105W模式，我这里打开105W选项并开启PBO，让处理器发挥出最佳状态。
再次对处理器进行FPU烤机测试，9700X的功耗已经提升到了140W。此时在微星MPG CORELIQUID P13 360水冷的压制下，9700X的温度依然可以保持在90℃以下。
显卡方面，影驰 GeForce RTX 5070 星曜 LUNA OC 12GB显著强于RTX 4070，性能逼近4070 Ti Super，GDDR7 带宽与 DLSS4 带来光追与AI 场景的大幅提升。
在3DMark的Time Spy Extreme测试中，4K渲染分辨率下，影驰 GeForce RTX 5070 星曜 LUNA OC 12GB显卡的总成绩为9973，其中显卡分数为10948。
基准测试方面，Fire Strlke Extreme，得分28529分，显卡独立得分30265分。
光追表现方面，Port royal测试得分14604分。
游戏《黑神话悟空》在2K分辨率下，最高分辨率可以跑到109帧，游戏体验十分流畅。
总结
这套使用微星微星MAG PANO M110L迫击炮机箱搭建的主机兼顾了传统海景房机箱的高颜值和专业机箱的出色散热性能。微星全家桶的组合也优化了装机和使用便利性，较为紧凑的机身尺寸配合设置在电源仓底部侧面的IO面板，摆在桌面使用也能玩家方便的操控。机箱的内部空间设计合理，可以兼容410mm的长显卡和200mm内的大号电源。最多9风扇安装位和合理的风道布局可以让主机长时间稳定运行。而这样一台紧凑型海景房机箱的售价不到300元，这样的性价比是否符合你的心意呢！？
