PFC+半桥LLC拓扑设计，台达1600W碳化硅服务器电源拆解
2026-09-07 09:55:40
0点赞
0收藏
0评论
前言
本期拆解带来的是台达1600W服务器电源，这款电源型号为DPS-1600AB-37 A，支持100-120V和200-240V交流输入，支持240V直流输入。直流输出电压为12V，输出电流132A，待机电源输出电压12V，输出电流2.1A。
这款电源采用CPRS规格，机身外侧设有散热风扇和电源插座，机身内侧设有金手指连接器。电源采用PFC+半桥LLC+同步整流架构，内置科锐碳化硅二极管。下面服务器电源网就带来台达这款碳化硅服务器电源的拆解，一起看看内部的设计和用料。
台达1600W碳化硅服务器电源外观

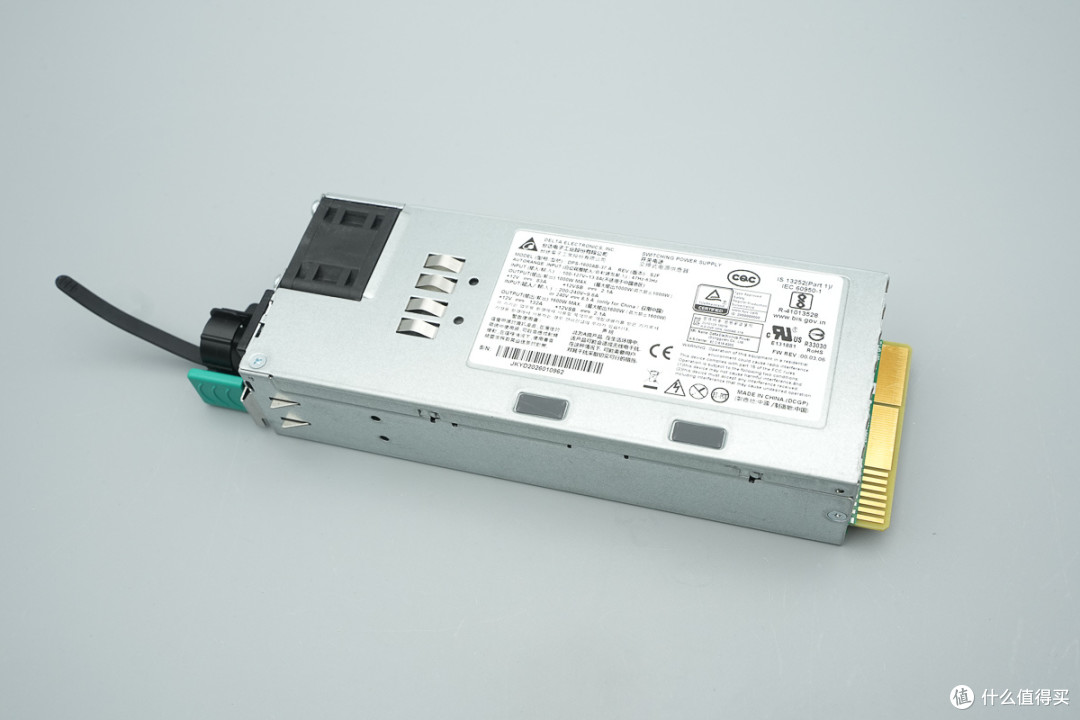

台达1600W碳化硅电源采用镀锌钢板外壳。

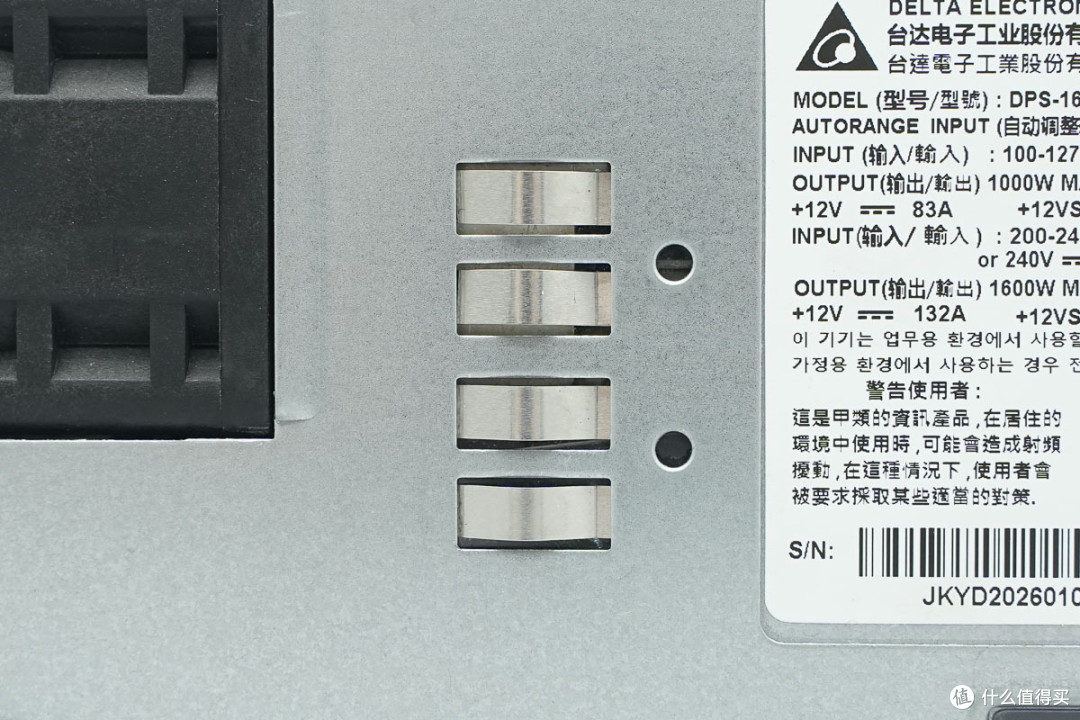

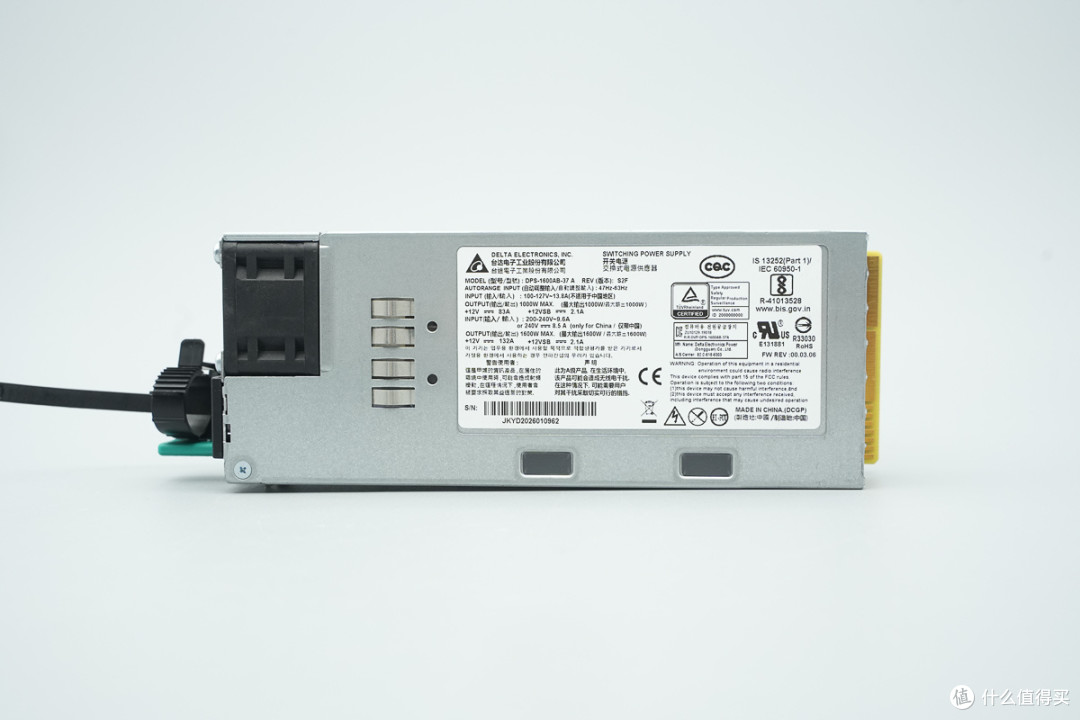

机身正面设有接地弹片，并粘贴信息标签。

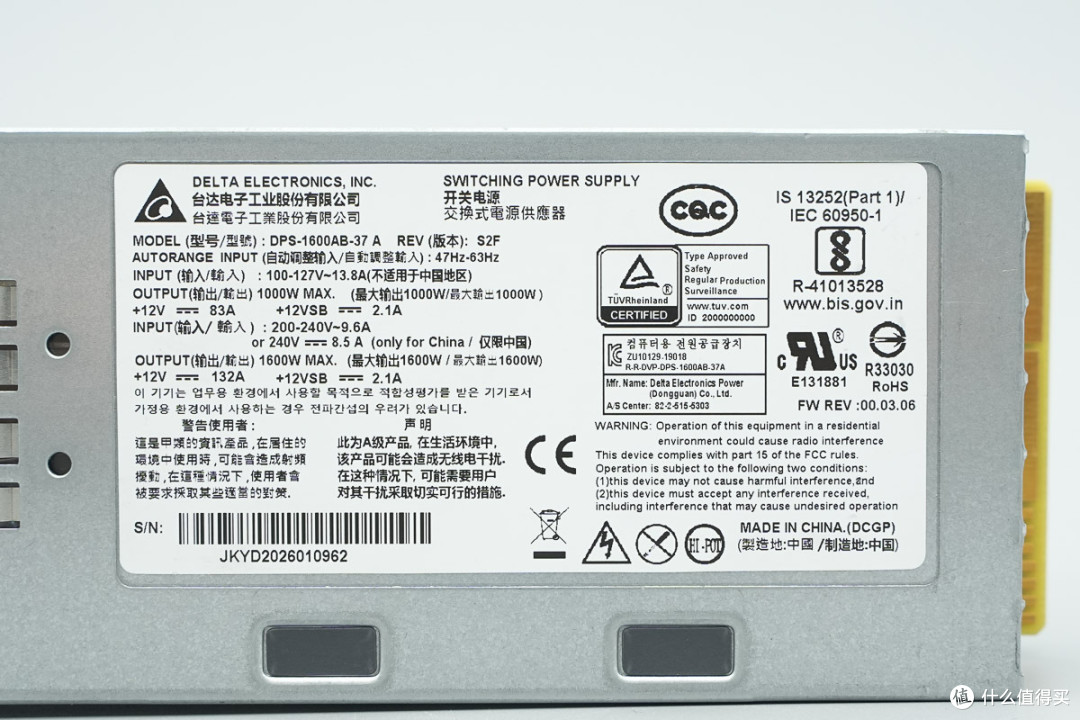

电源机身标签特写：
型号：DPS-1600AB-37 A
自动调整输入：47Hz-63Hz
输入：100-120V~13.8A
输出：1000W MAX
+12V ⎓ 83A +12VSB ⎓ 2.1A
输入：200-240V~9.6A or 240V ⎓ 8.5A MAX
输出：1600W MAX
+12V ⎓ 132A +12VSB ⎓ 2.1A
机身正面设有接地弹片。

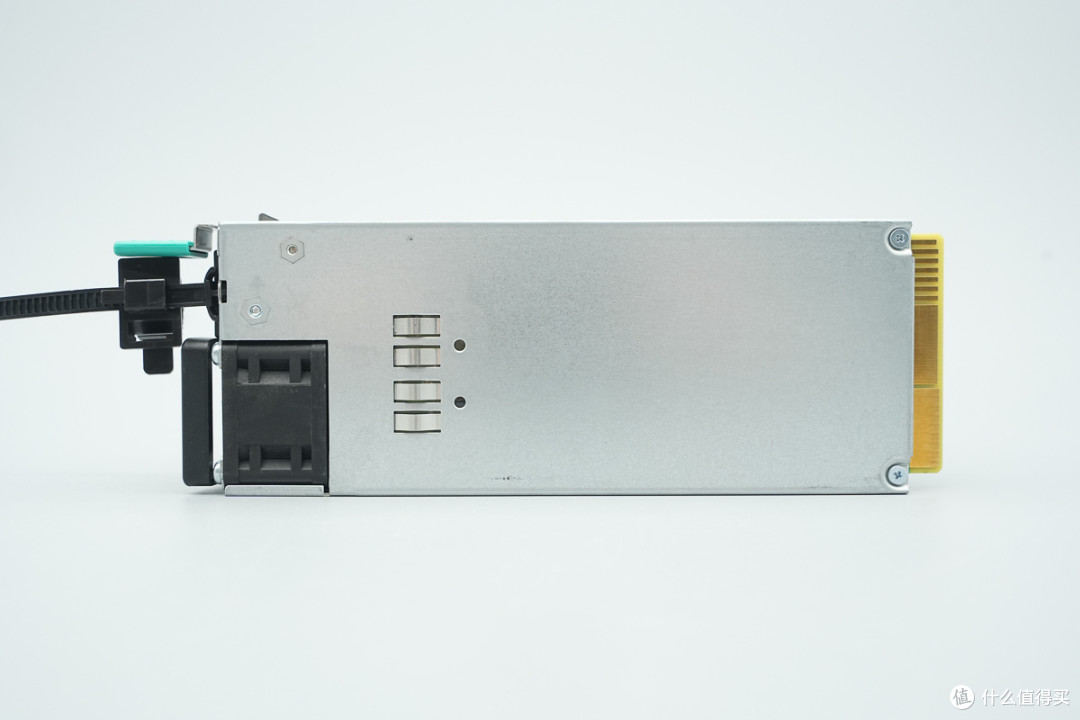

电源背面设有接地弹片和固定螺丝。

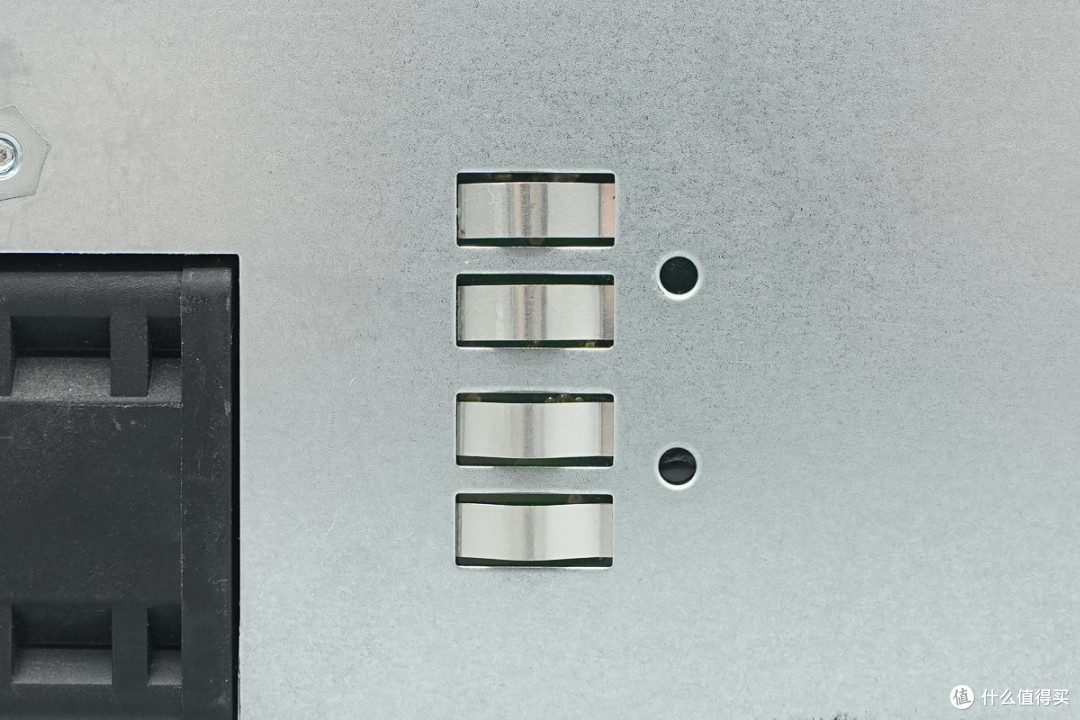

电源背面接地弹片特写。

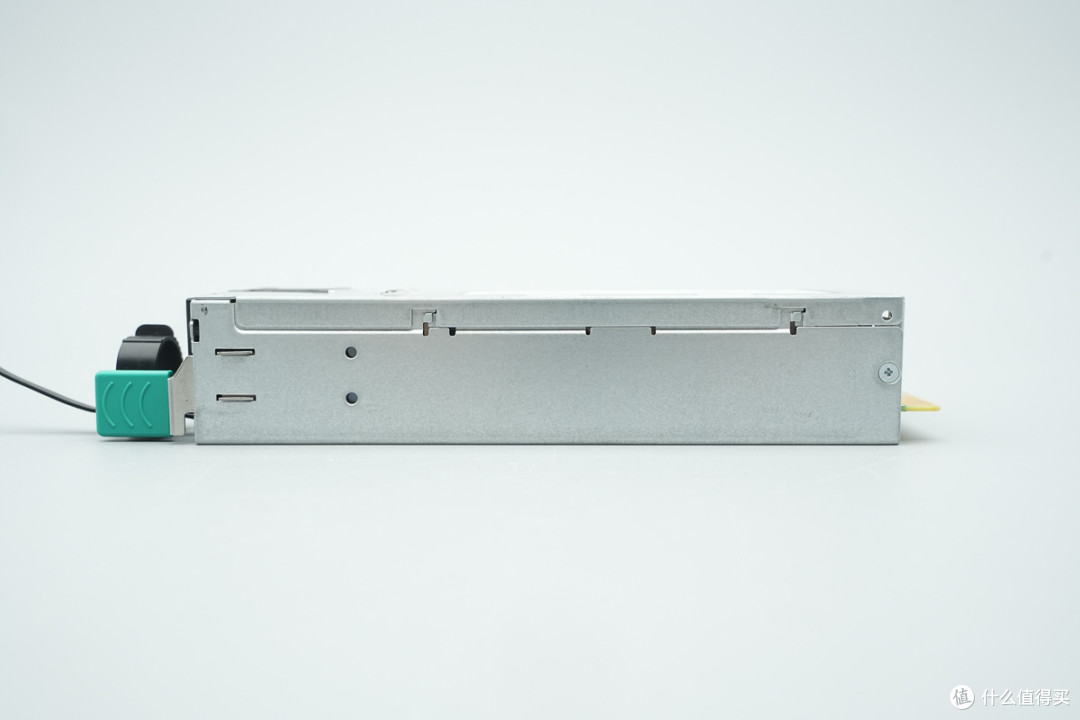

壳体通过螺丝固定。

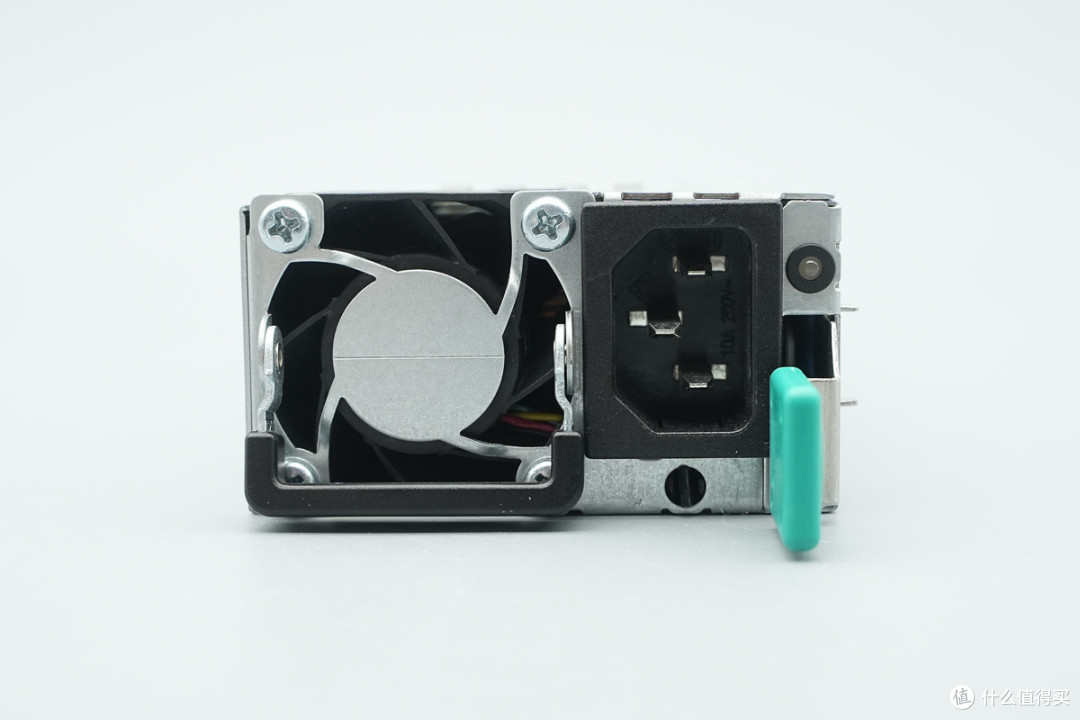

电源输入端设有散热风扇，品字插座和LED指示灯。

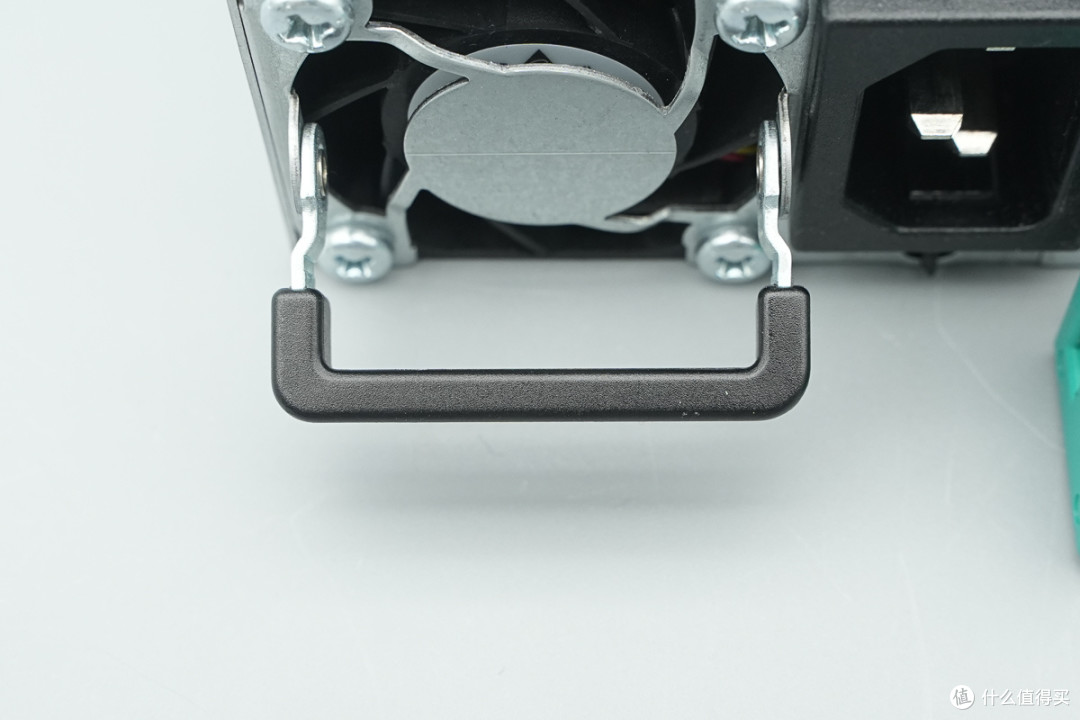

电源安装提手特写。

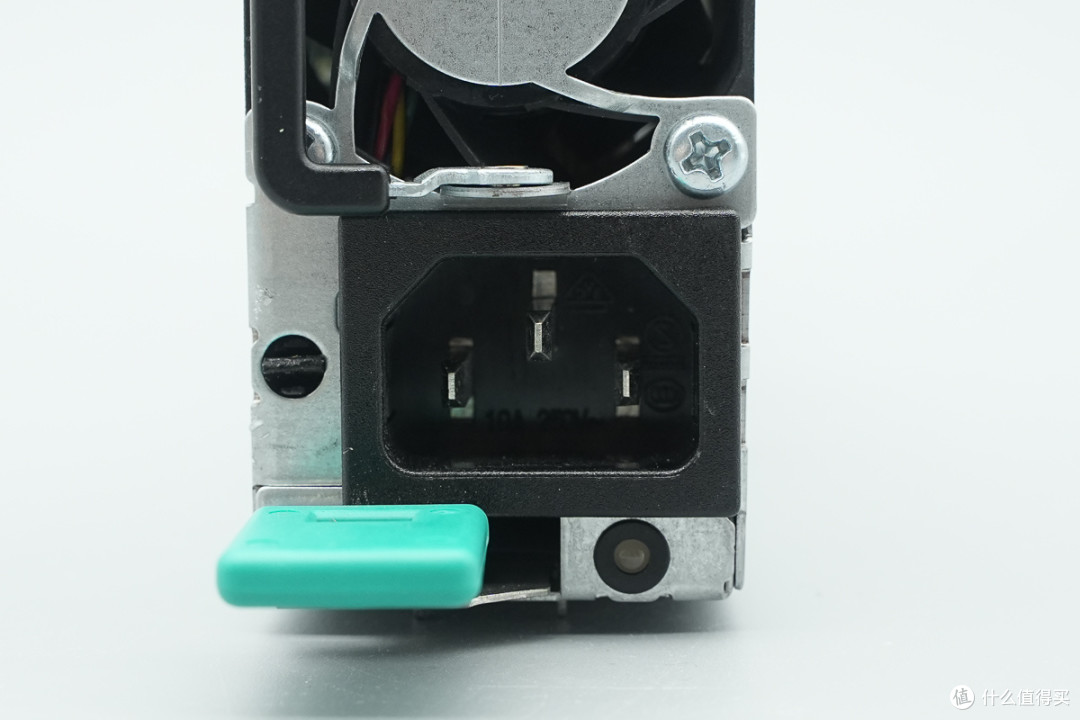

电源品字插座特写。

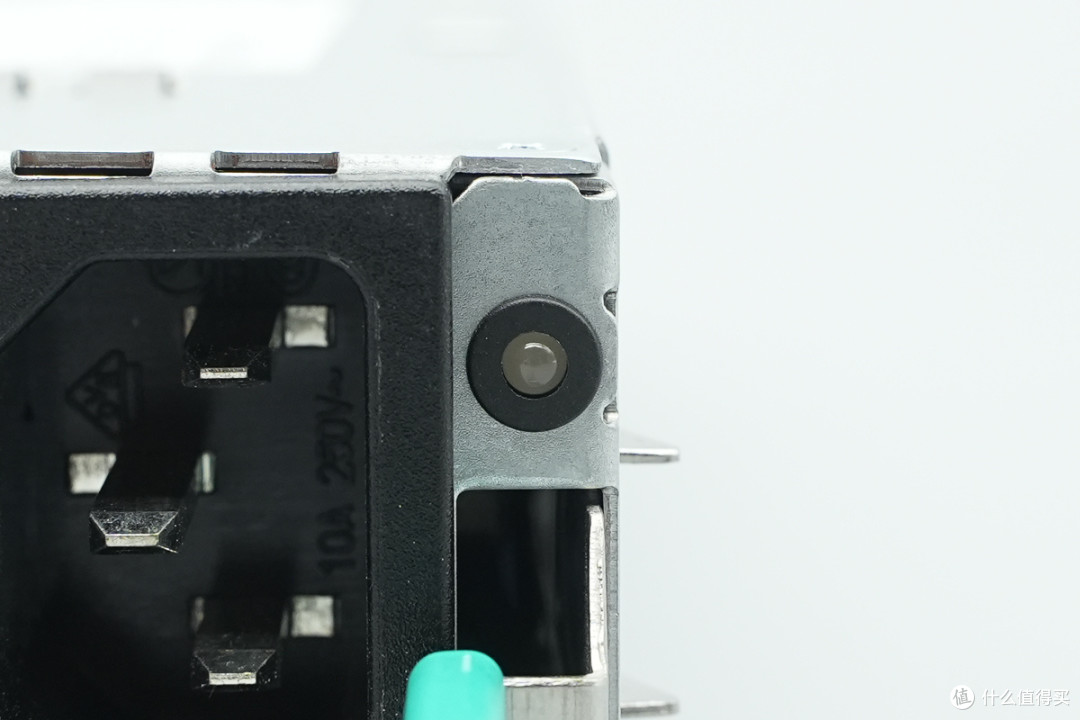

LED指示灯特写。

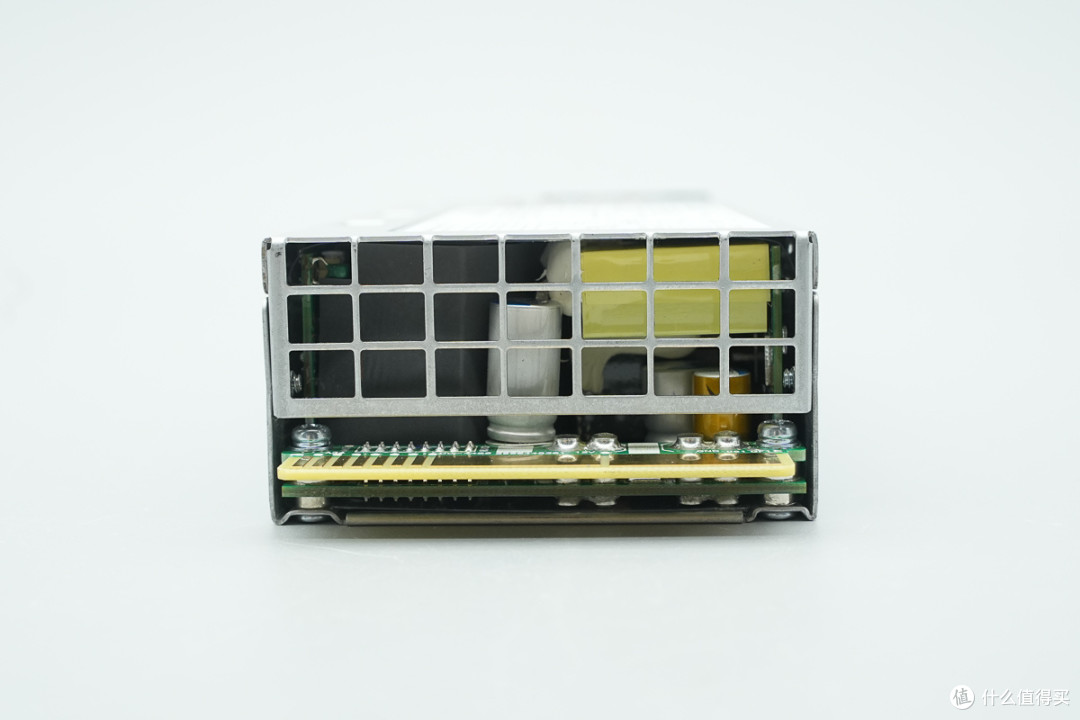

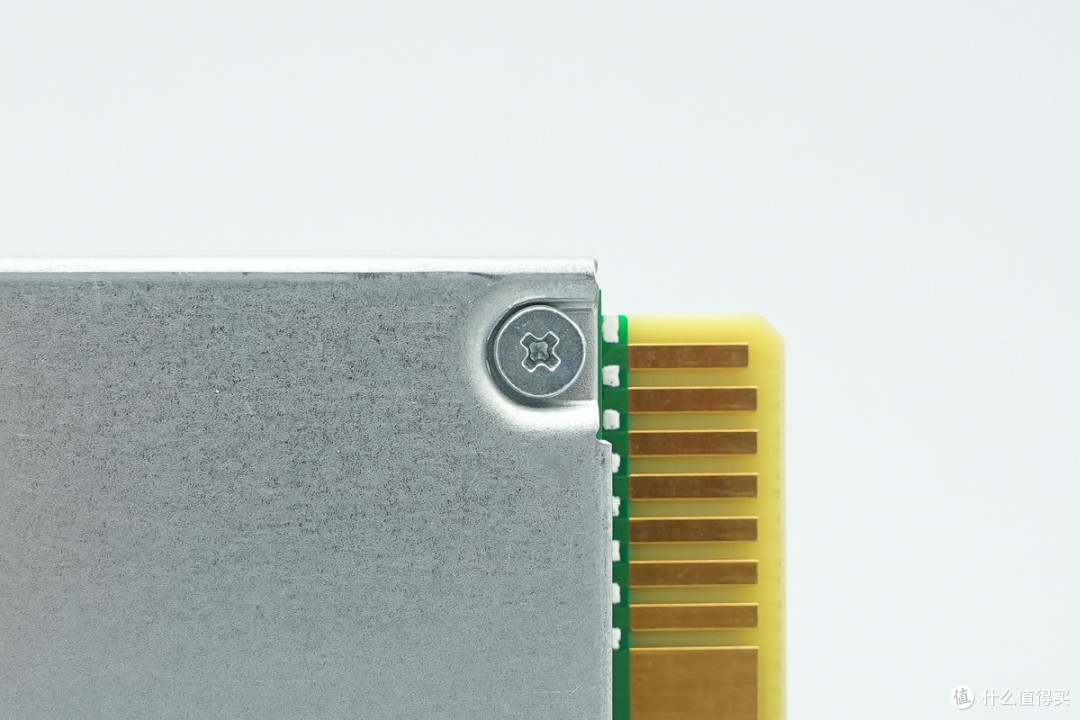

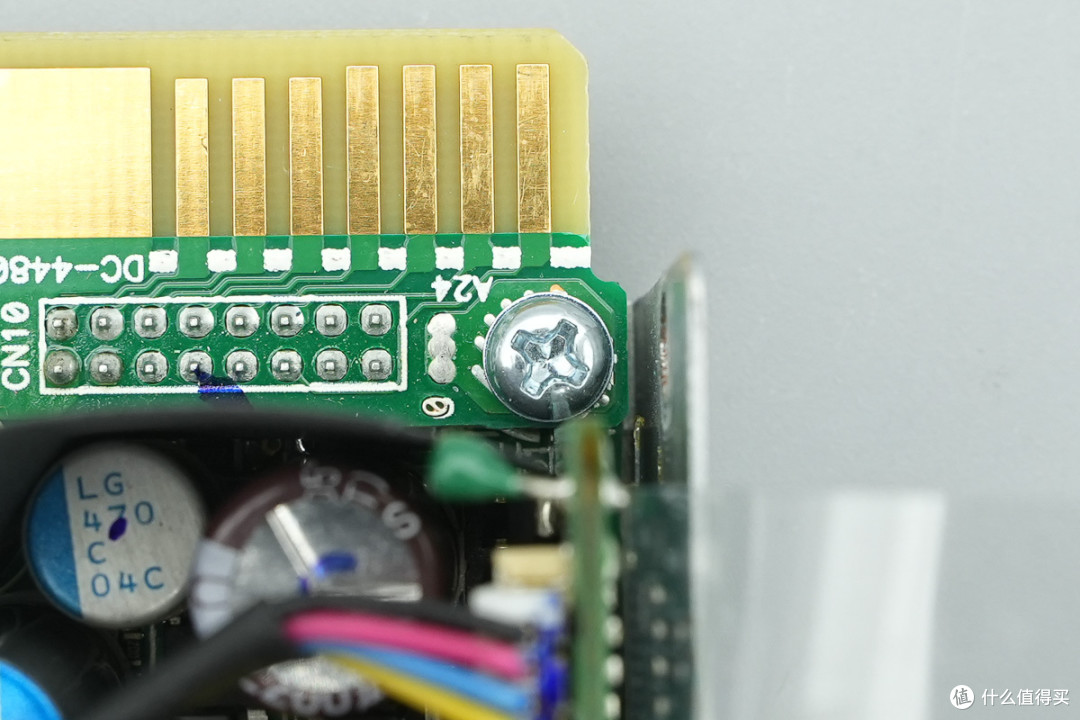

输出端设有散热格栅和金手指。
壳体通过卡扣和螺丝固定。

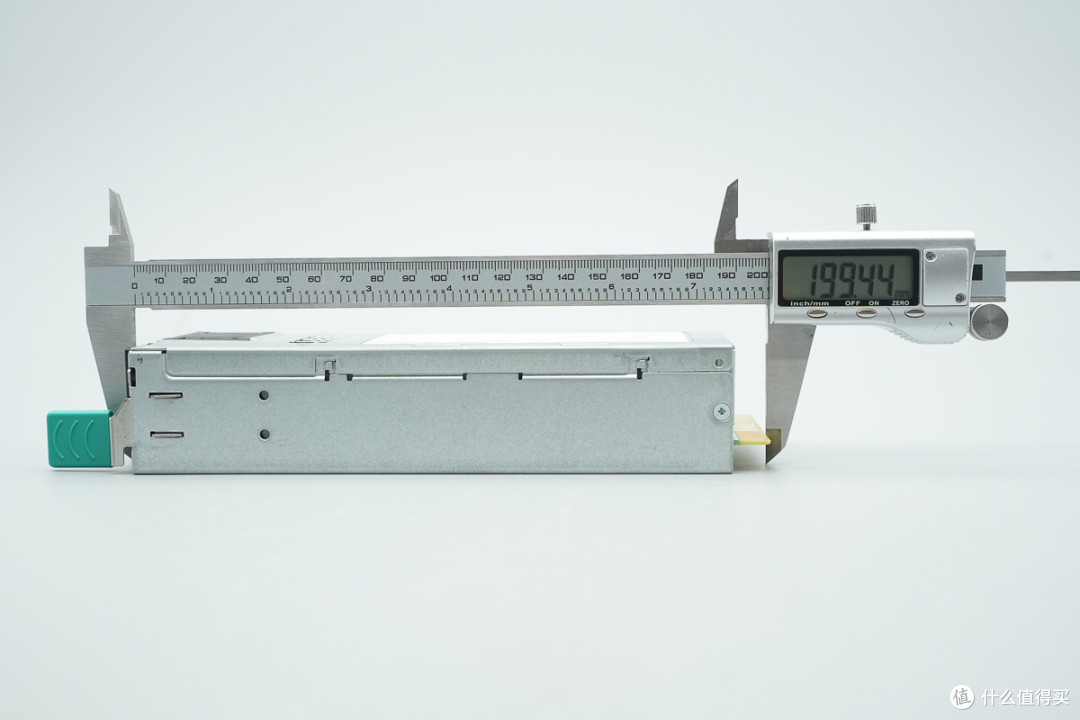

测得电源模块长度约为199.4mm。

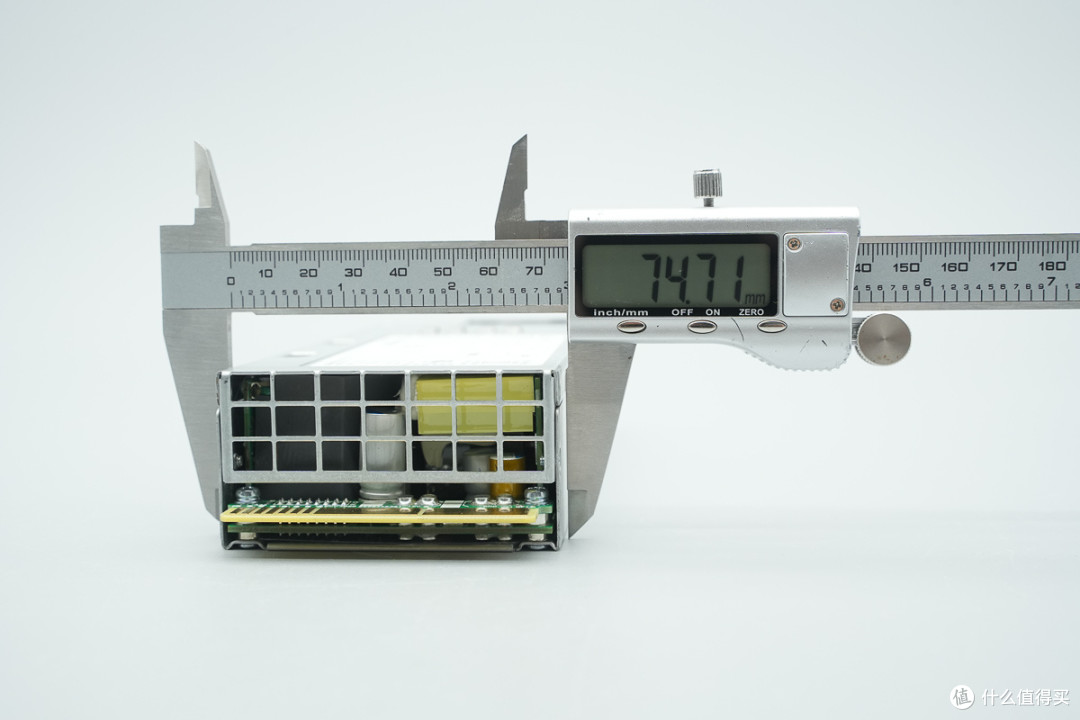

电源模块宽度约为74.7mm。

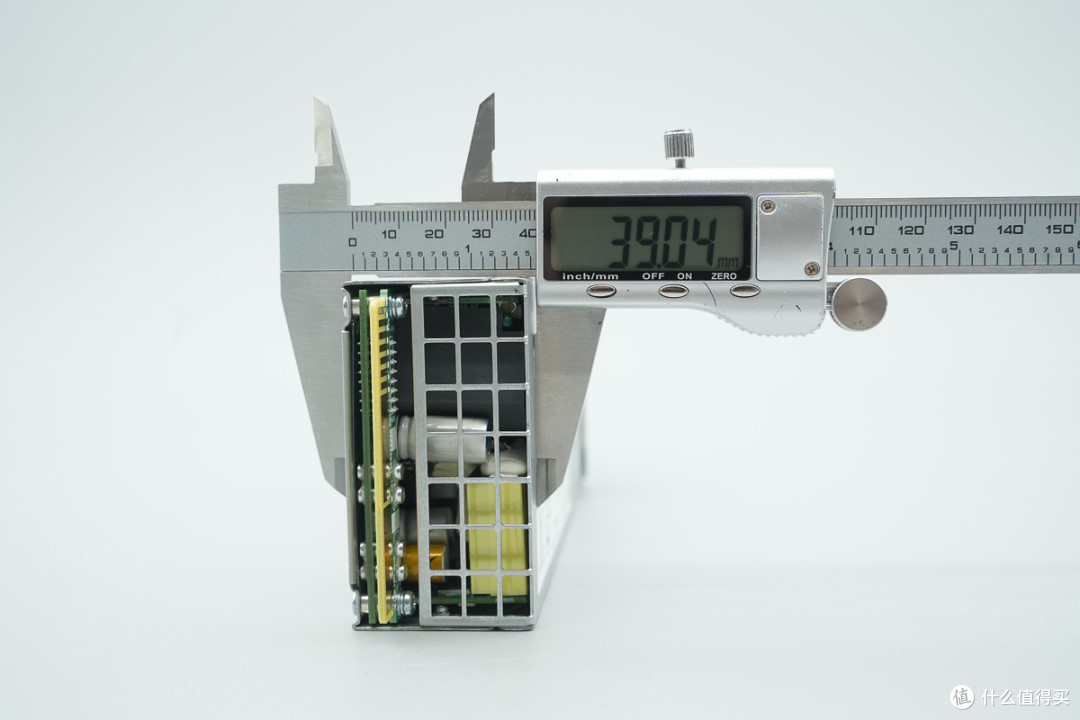

电源模块厚度约为39mm。

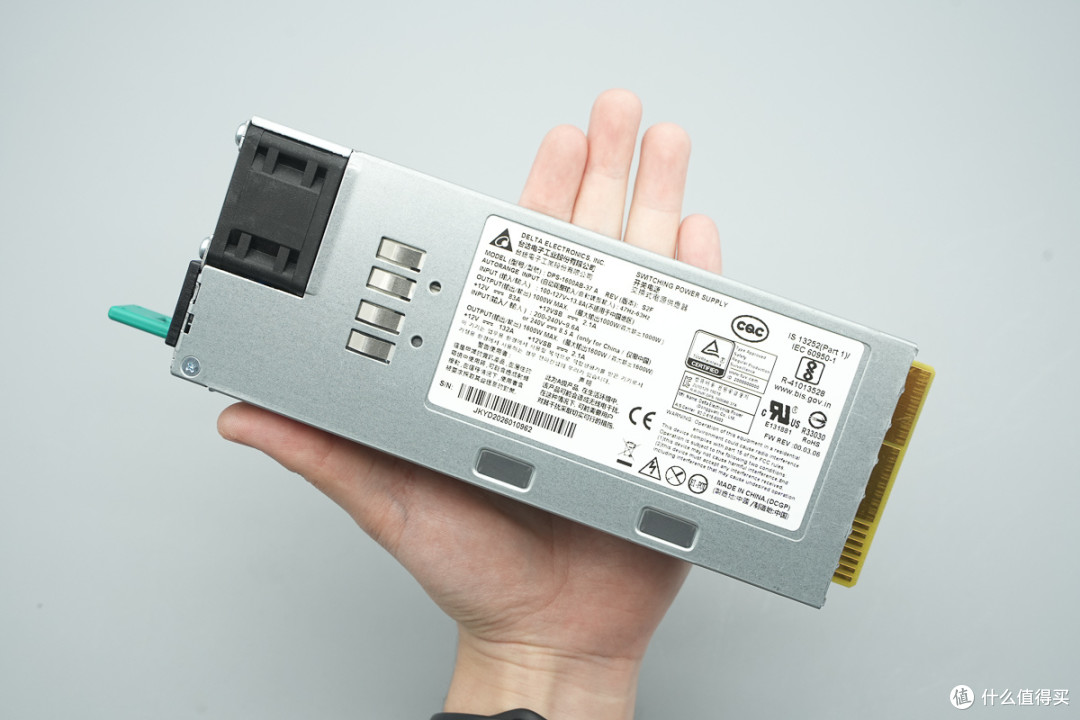

电源模块拿在手上的大小直观感受。

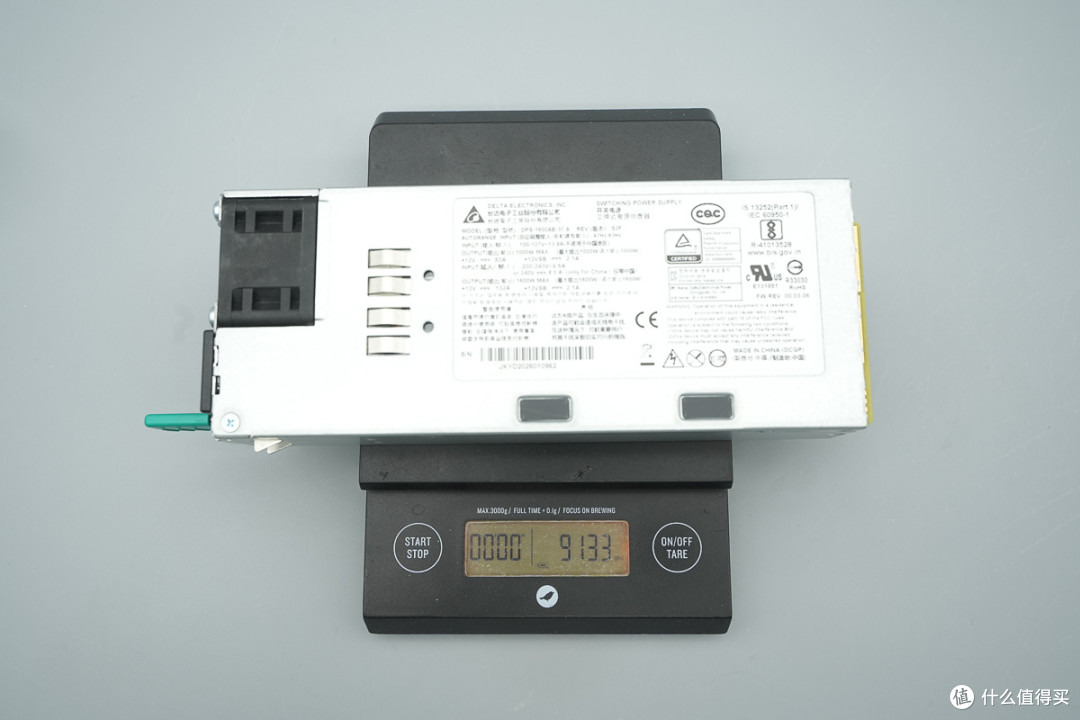

测得电源模块重量约为913g。
台达1600W碳化硅服务器电源拆解
看完了台达这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

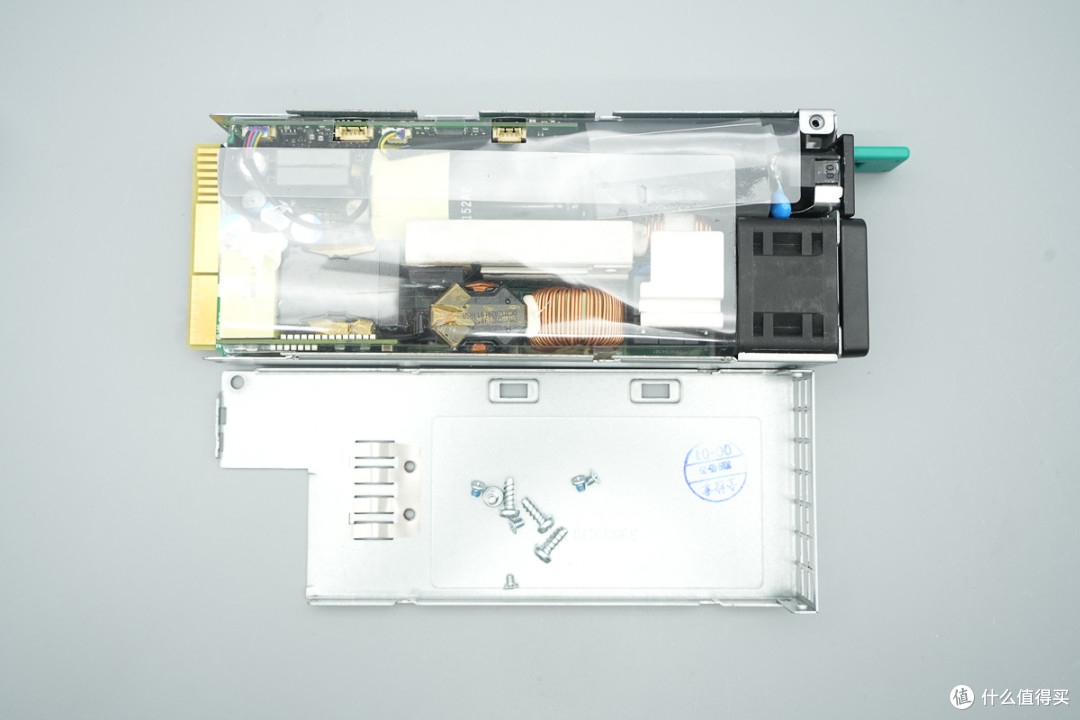

首先拧下固定螺丝，拆开电源外壳。

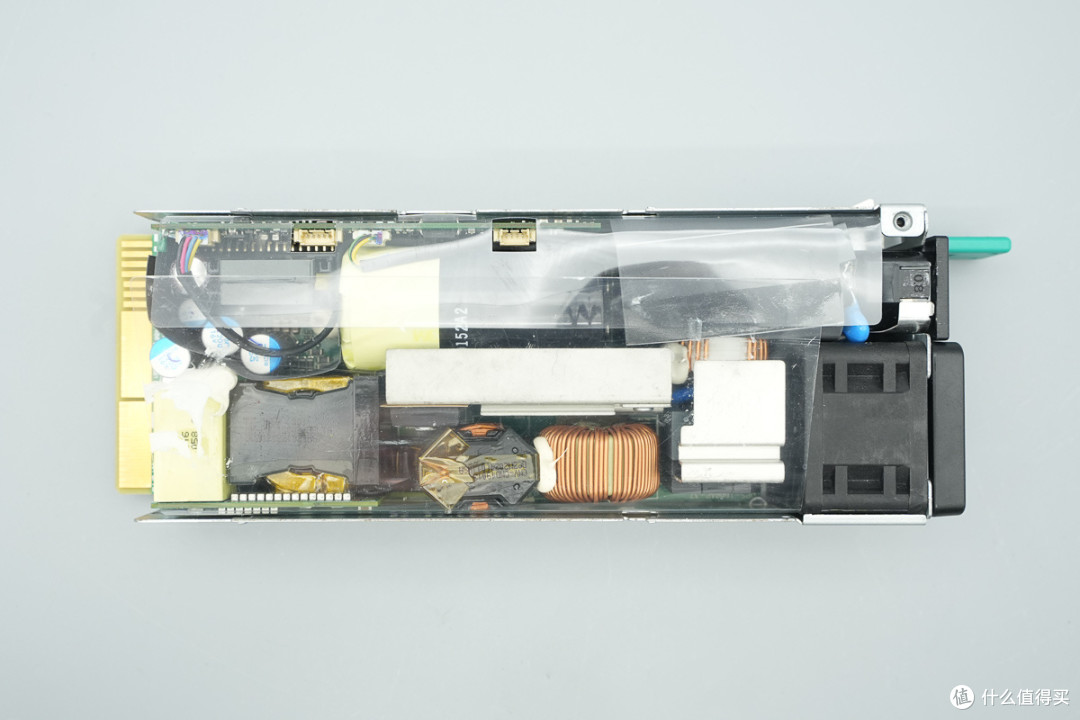

PCBA模块覆盖麦拉片绝缘。

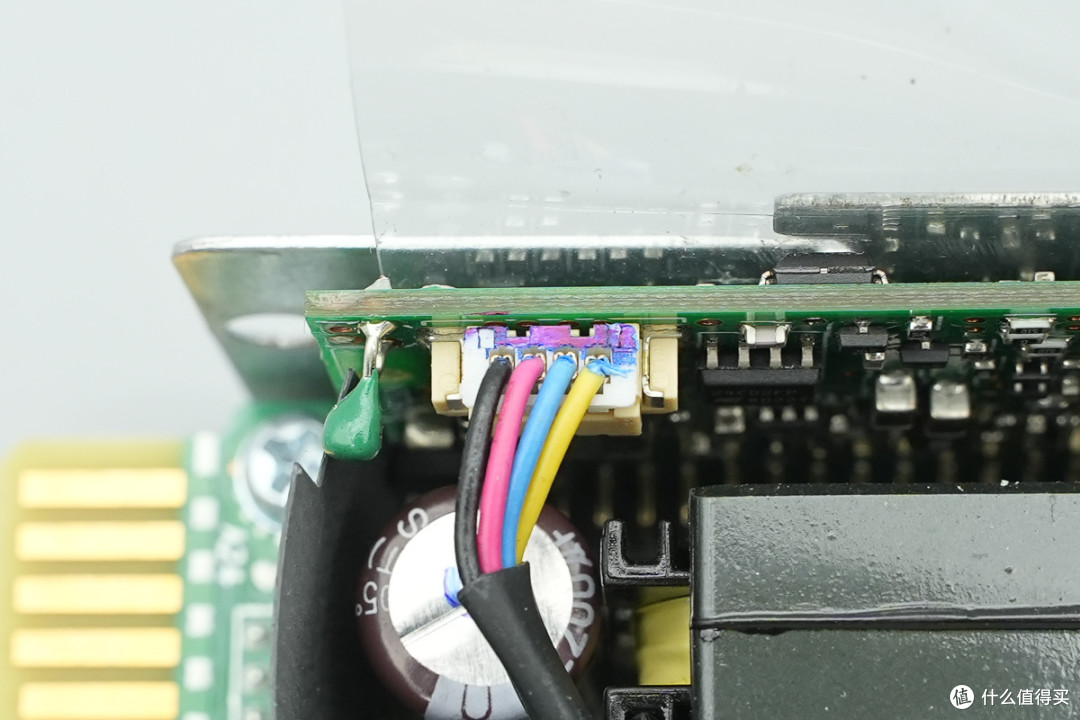

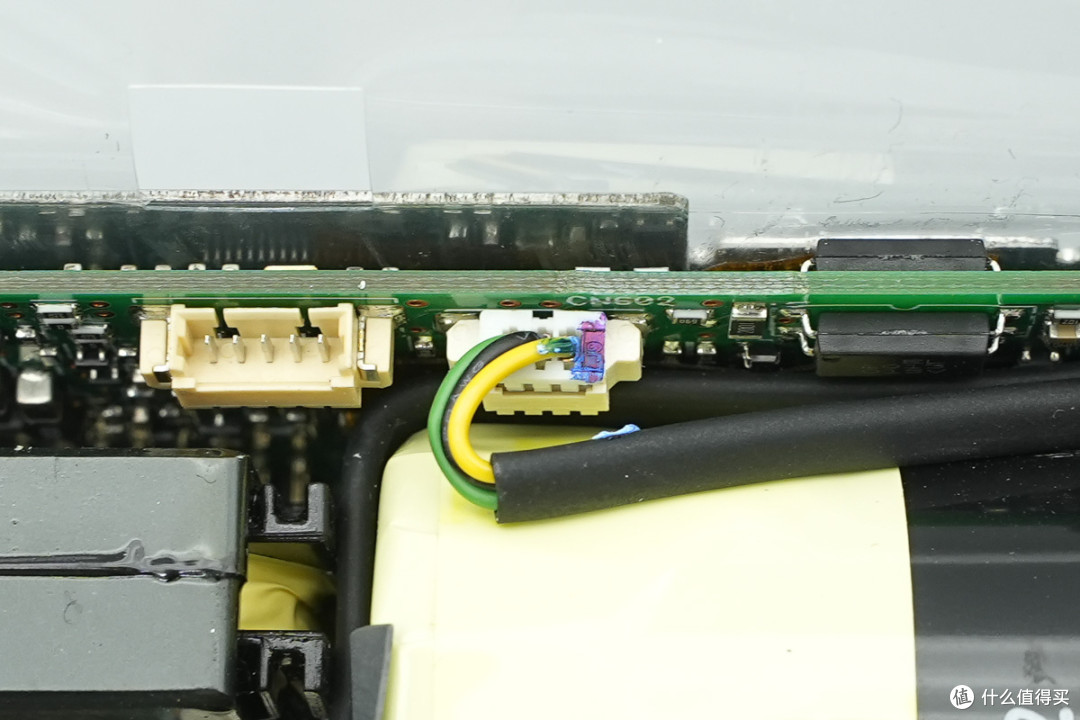

LED指示灯通过插接件连接。
散热风扇也通过插接件连接。
PCBA模块通过螺丝固定。

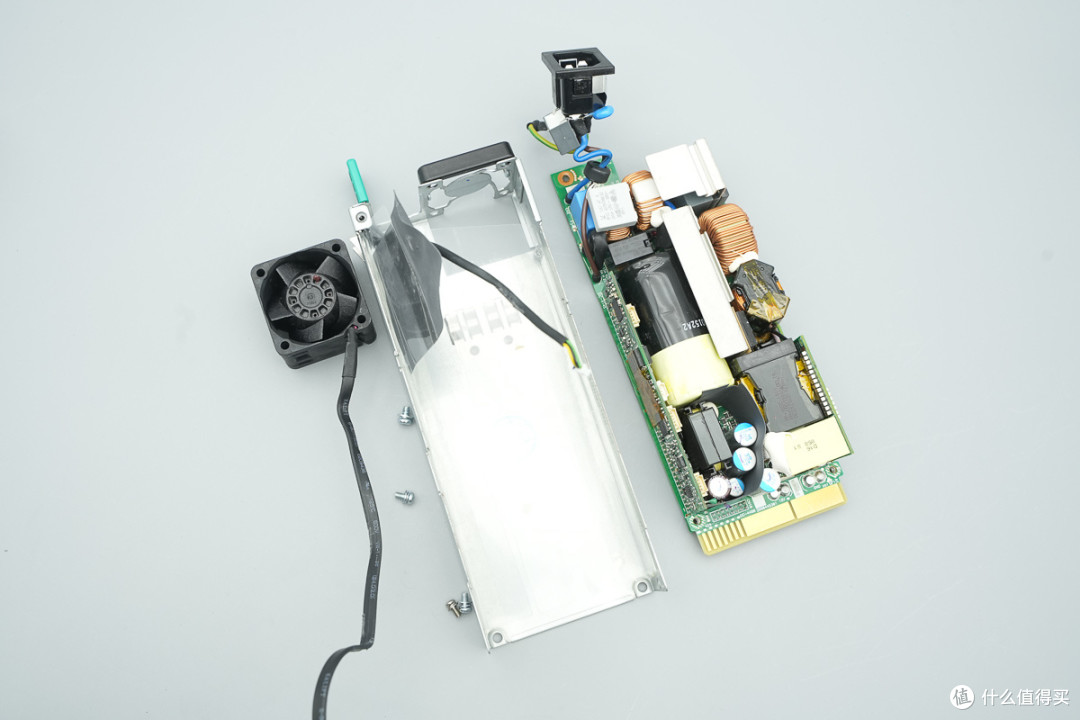

从壳体中取出PCBA模块和散热风扇。

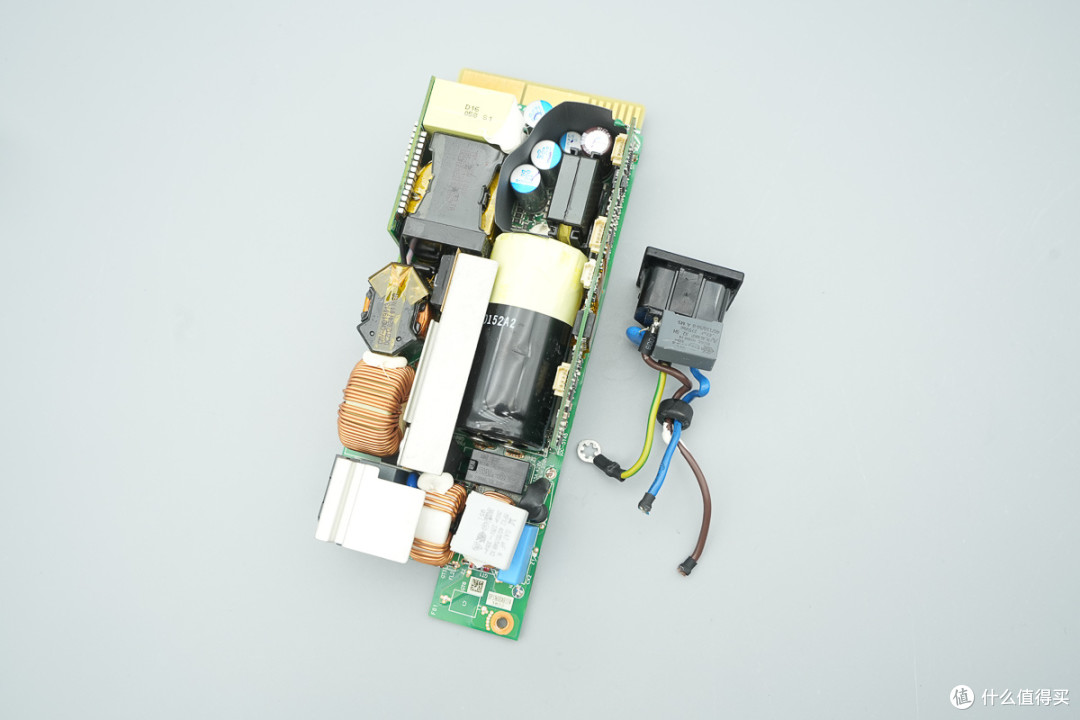

剪断输入插座与PCBA模块的连接，继续进行拆解。

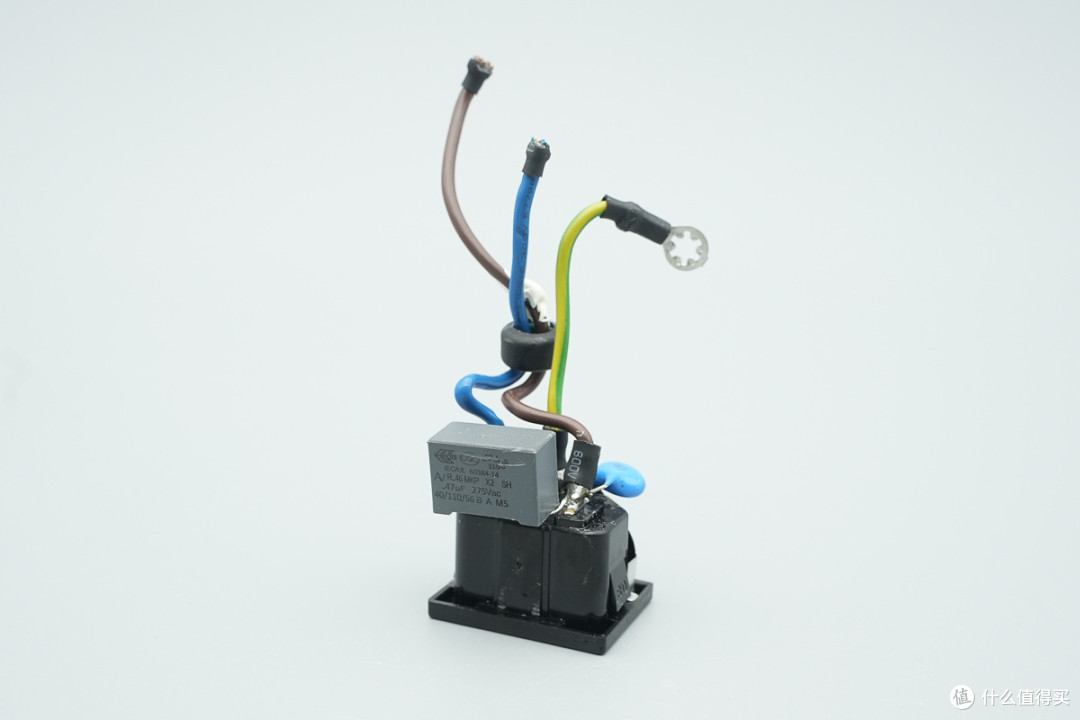

电源插座焊接安规X2电容和Y电容。

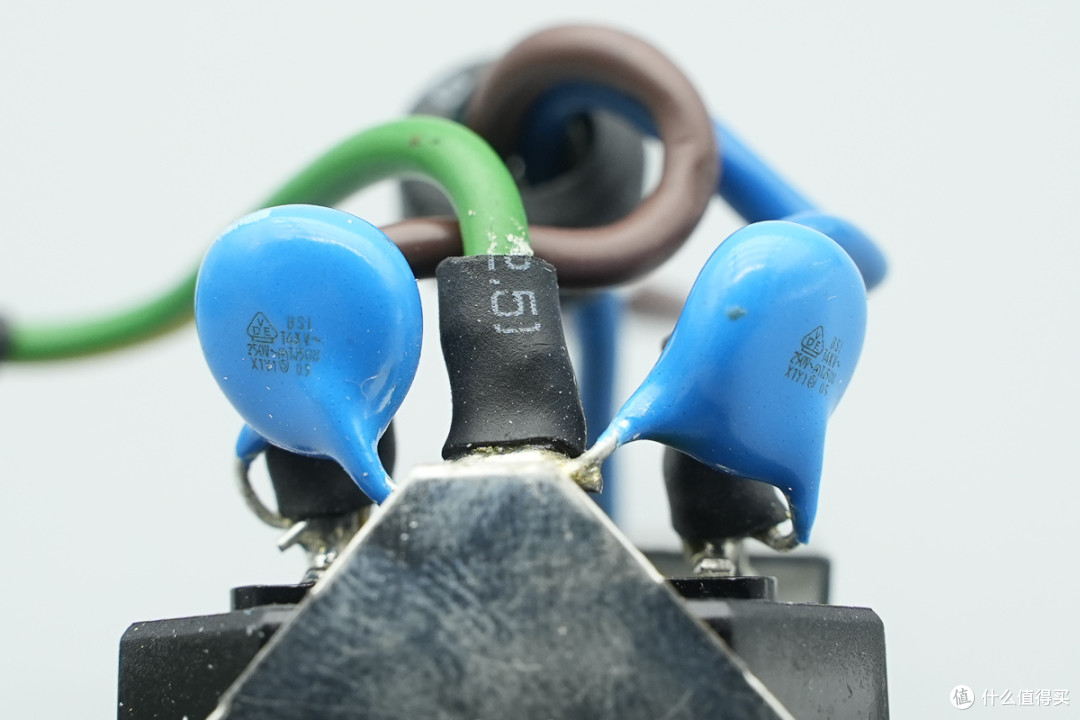

两颗蓝色Y电容特写。

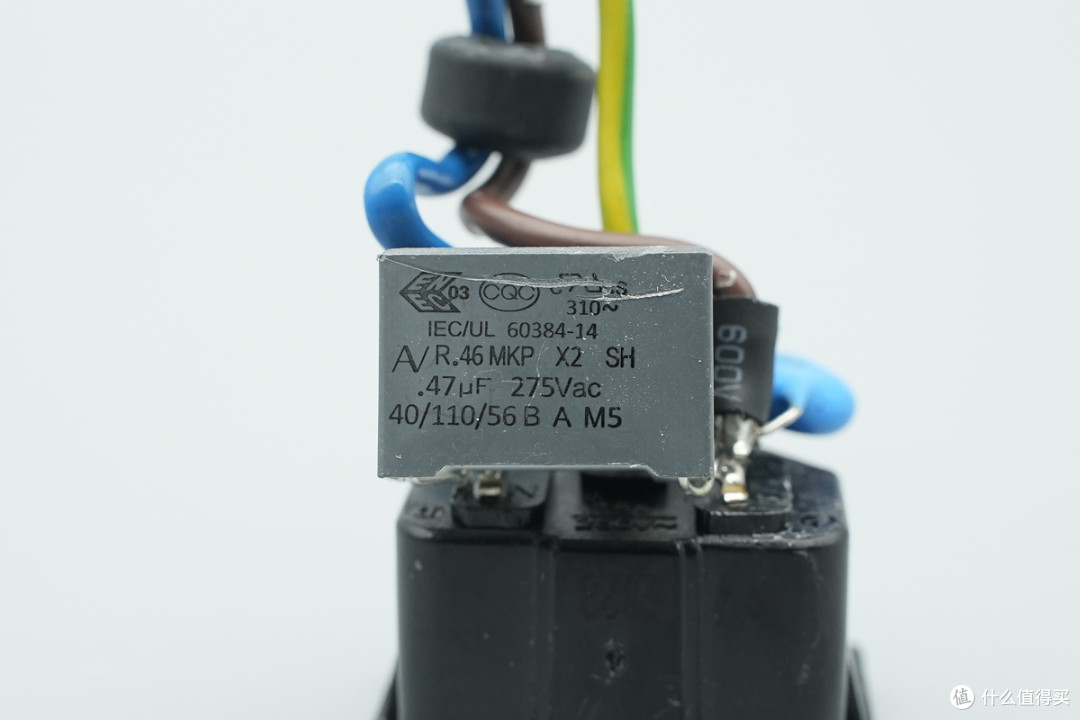

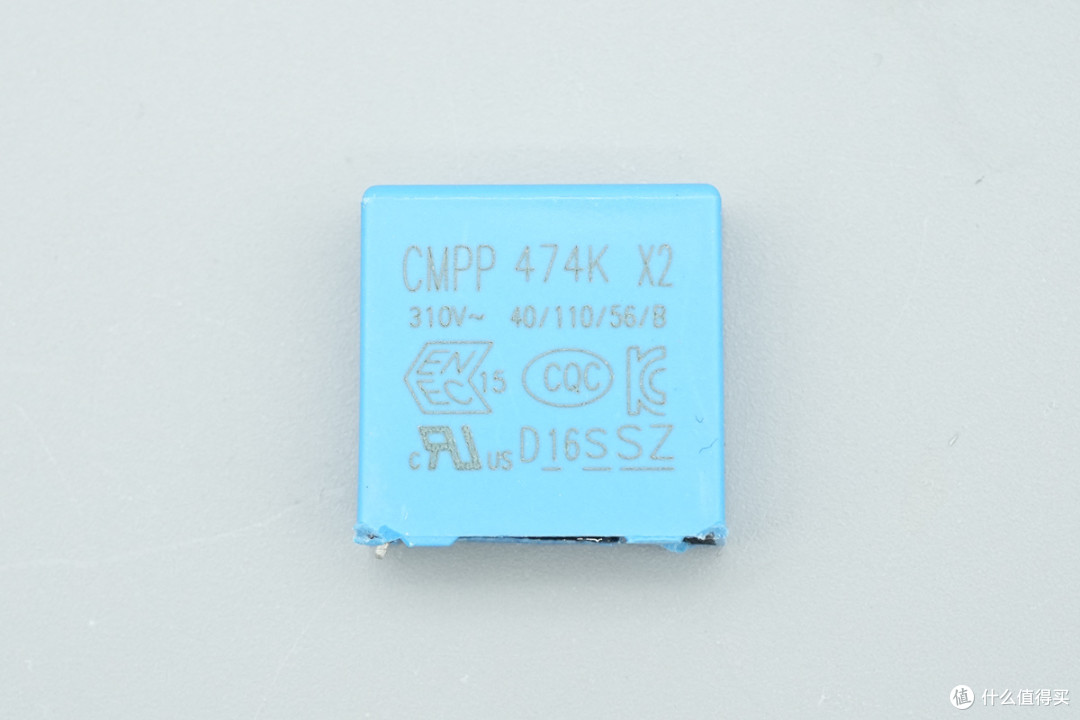

安规X2电容规格为0.47μF。

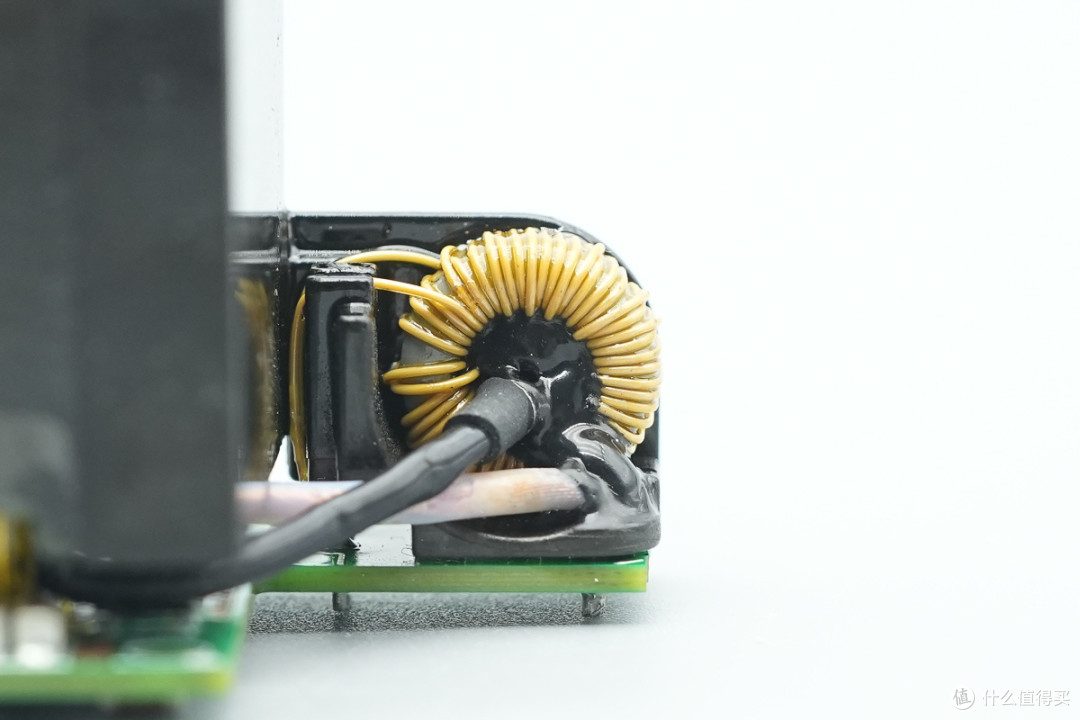

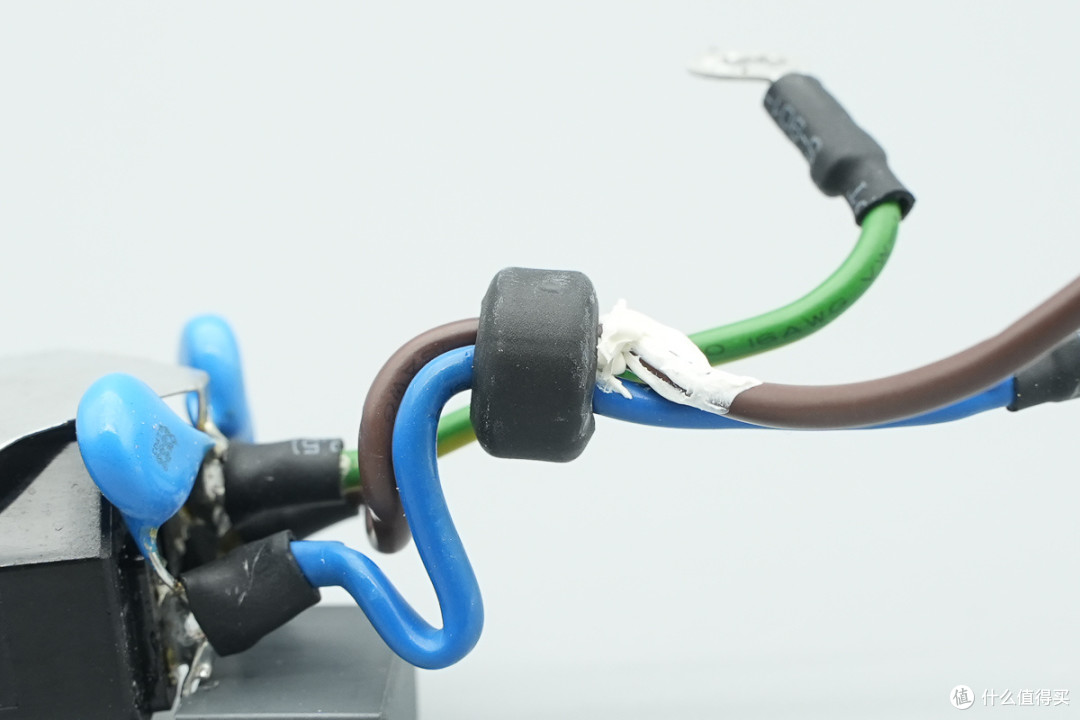

磁环用于抑制高频干扰。

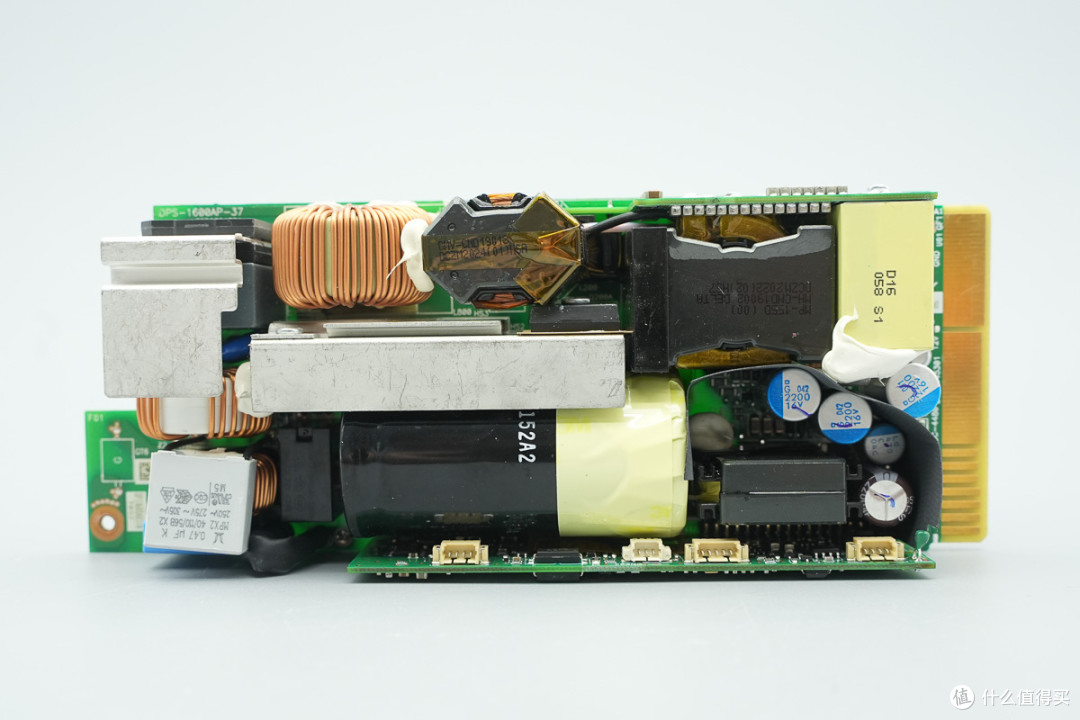

PCBA模块正面一览，左下角为输入端，设有保险丝，安规X2电容，共模电感，继电器和热敏电阻。左上方设有整流桥，PFC升压电感，LLC谐振电感。中间位置设有散热片，为PFC开关管，PFC整流管和LLC开关管散热。
中间散热片下方设有高压滤波电容。右侧上方设有变压器和同步整流小板，右侧设有输出滤波电感。下方设有待机电源变压器，滤波电容。底部设有长条控制小板。

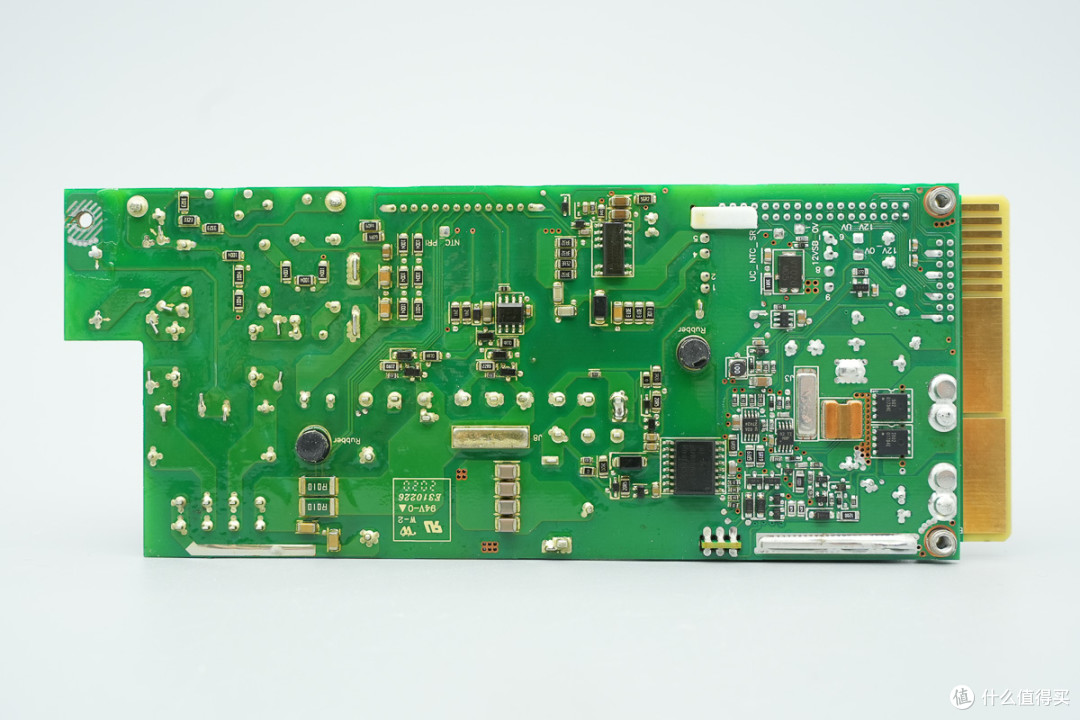

PCBA模块背面设有驱动器，隔离驱动器，待机电源芯片，整流管和输出控制管。
焊接拆下安规X2电容，谐振电感，高压滤波电容，变压器，散热片和控制小板，继续进行拆解。
输入端保险丝外套热缩管绝缘。
安规X2电容规格为0.47μF。

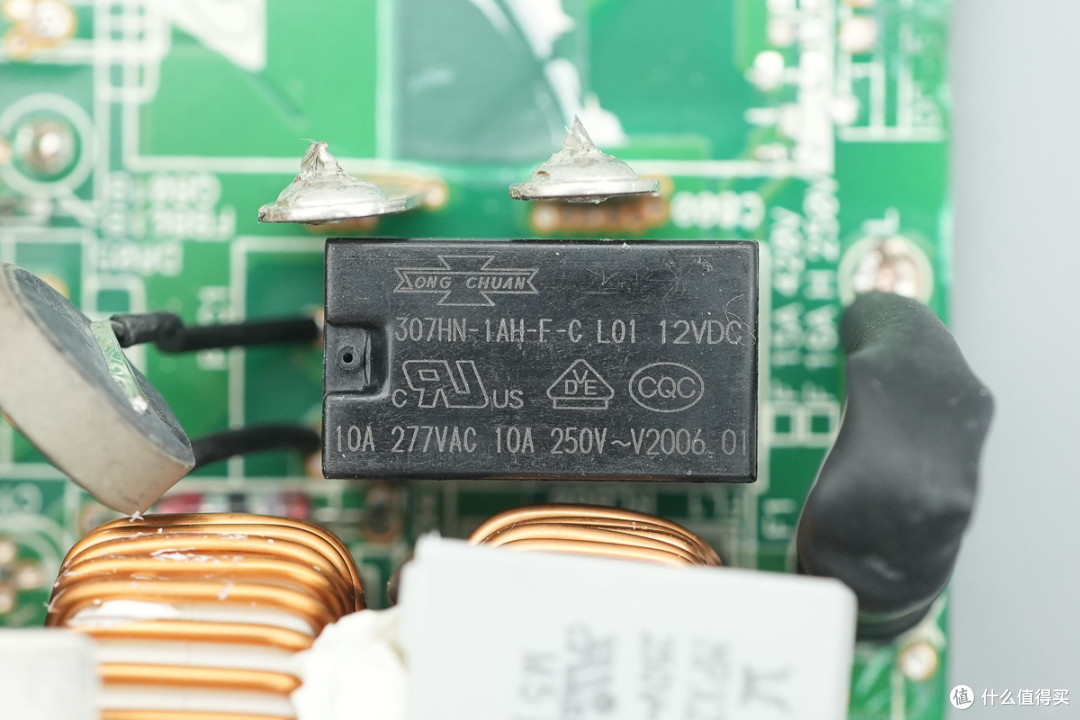

继电器来自松川，型号307HN-1AH-F-C，为大功率高灵敏型继电器，内置一组常开触点，触点容量为10A 250V，线圈电压为12V。

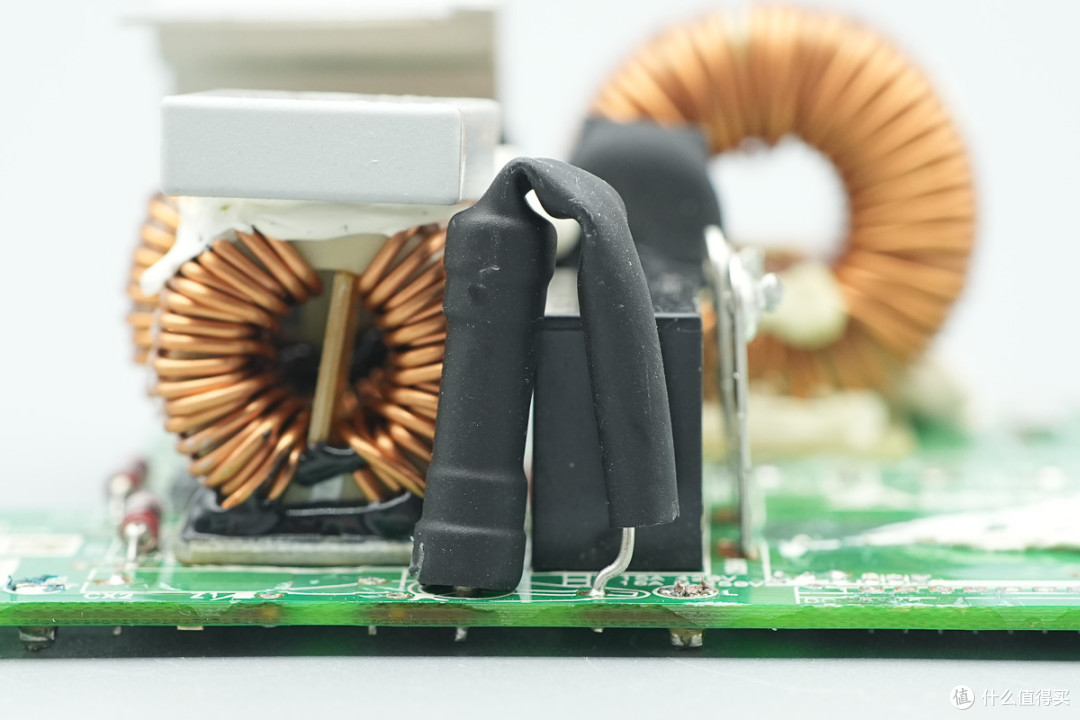

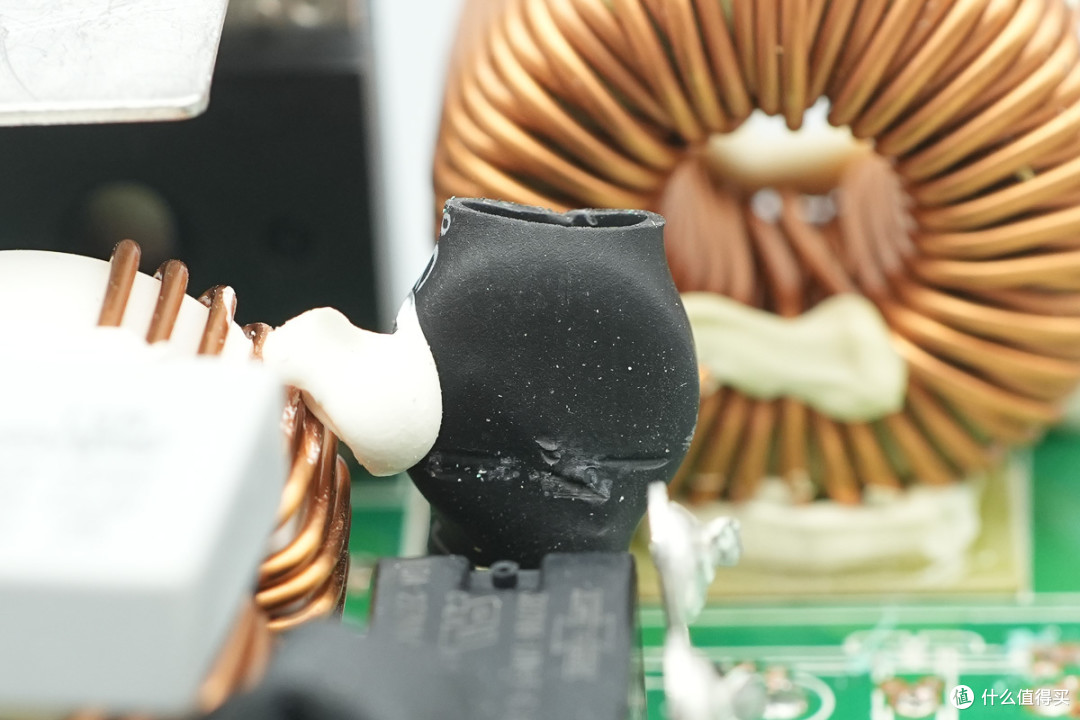

热敏电阻外套热缩管绝缘。

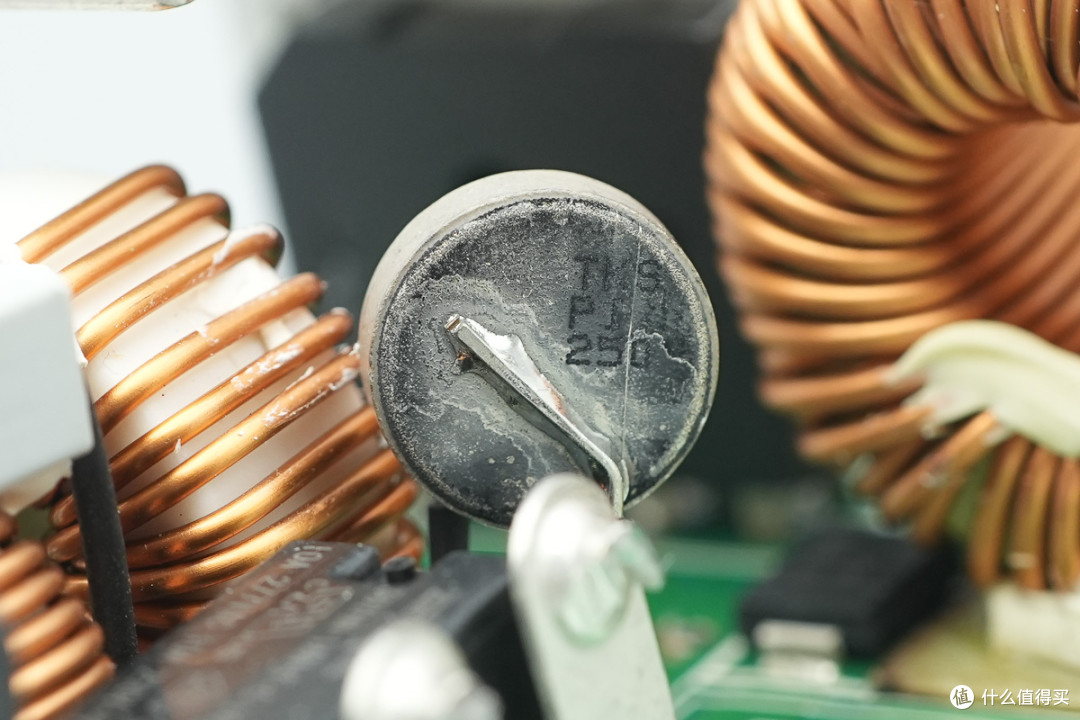

热敏电阻料号TKS PI 250。

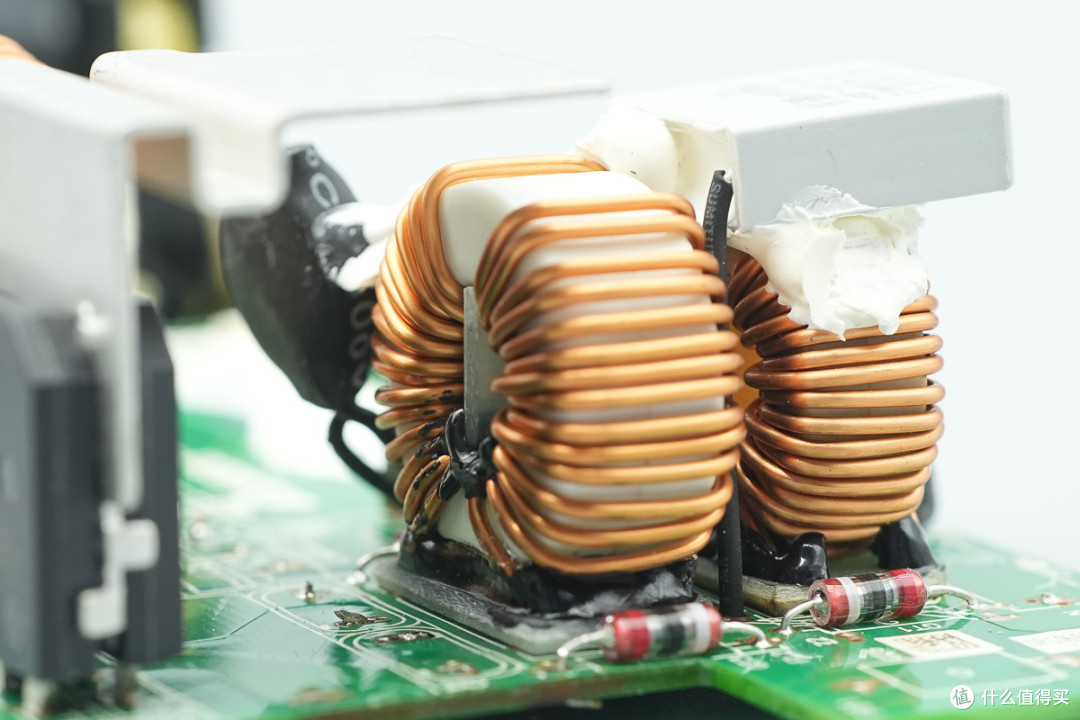

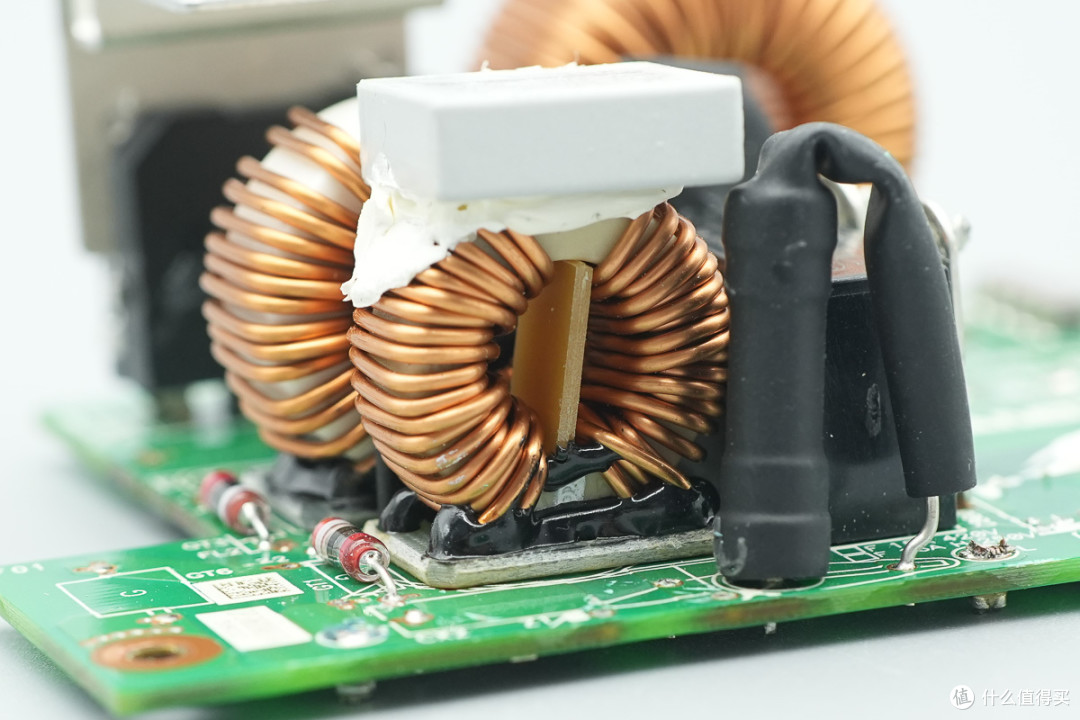

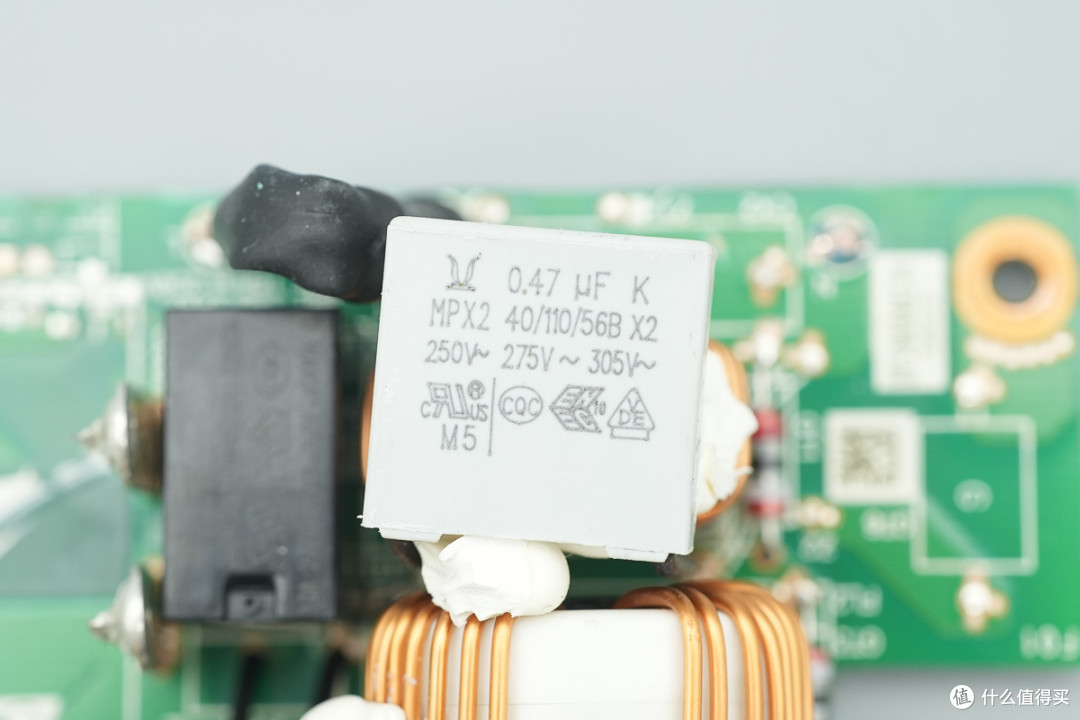

共模电感采用漆包线绕制，底部设有电木板绝缘，上方粘贴安规X2电容。
安规X2电容来自优普电子，规格为0.47μF。
另一颗共模电感同样为漆包线绕制，底部设有电木板绝缘。

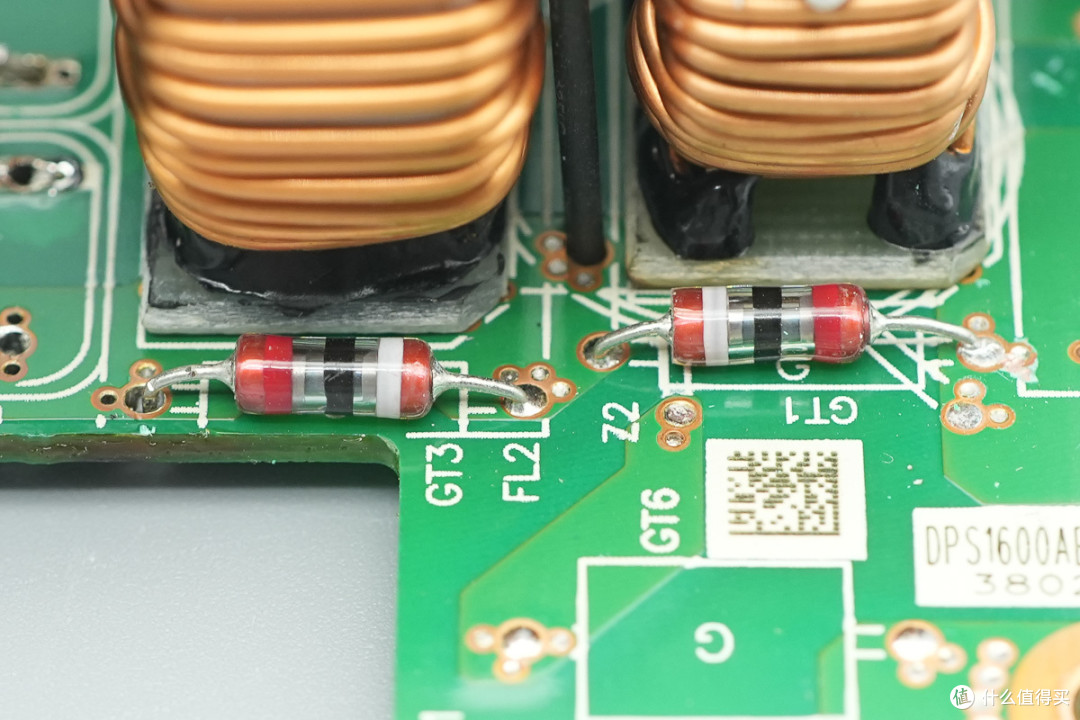

共模电感两侧均设有气体放电管。

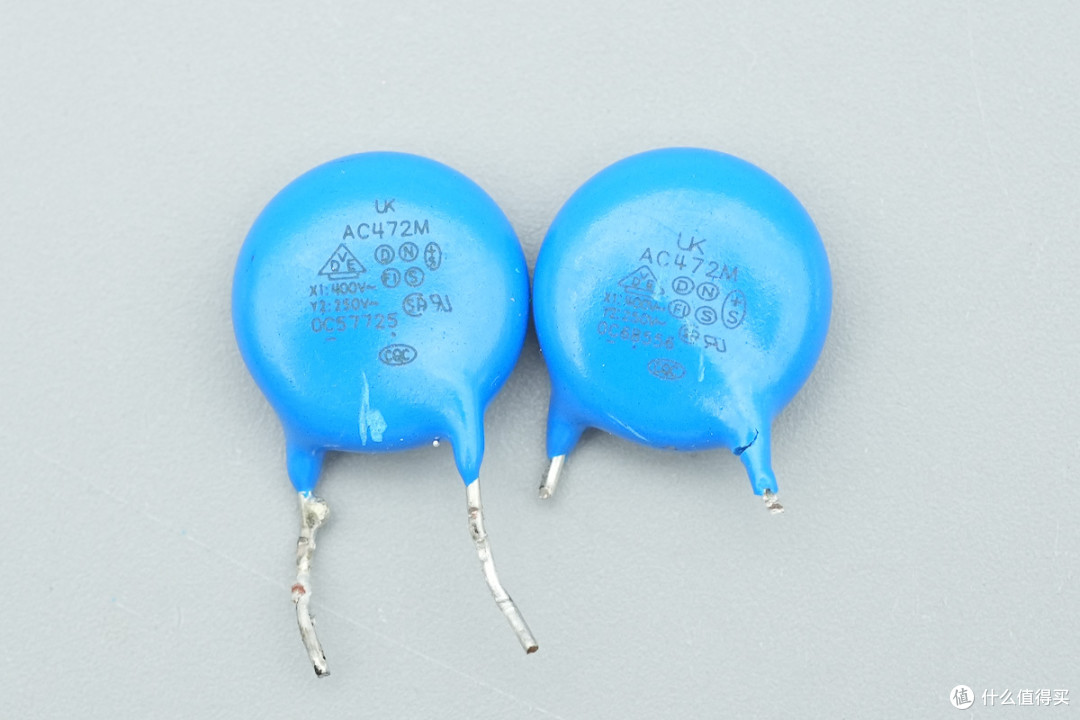

Y电容来自华新科，料号AC472M。

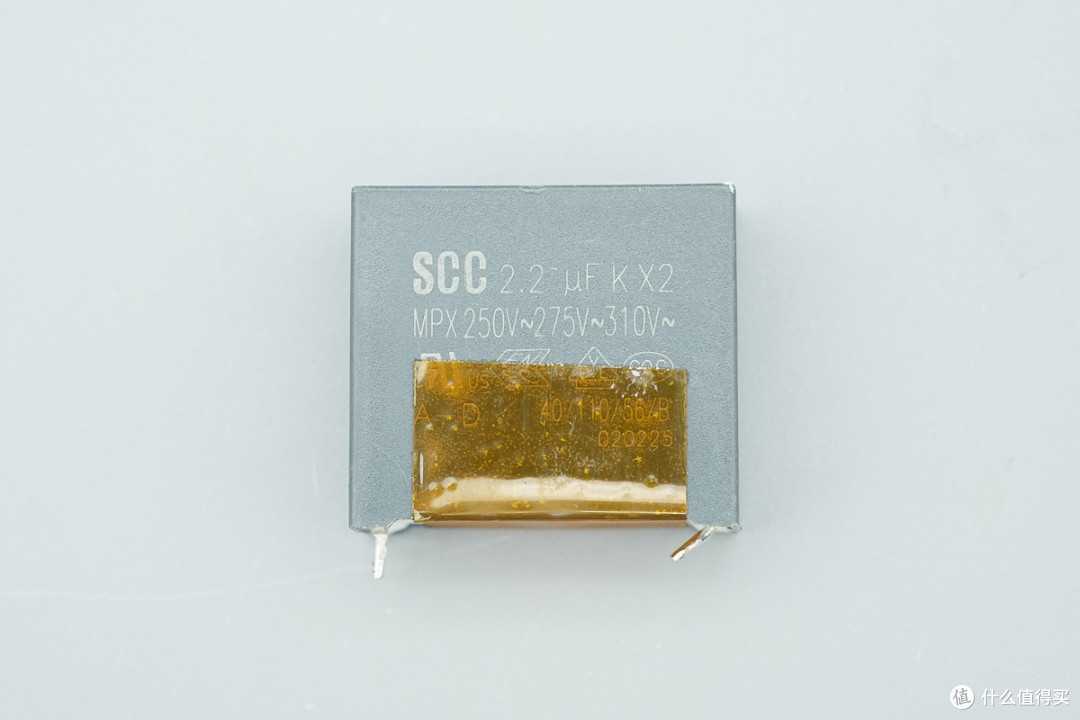

安规X2电容来自实全电子，规格为2.2μF。

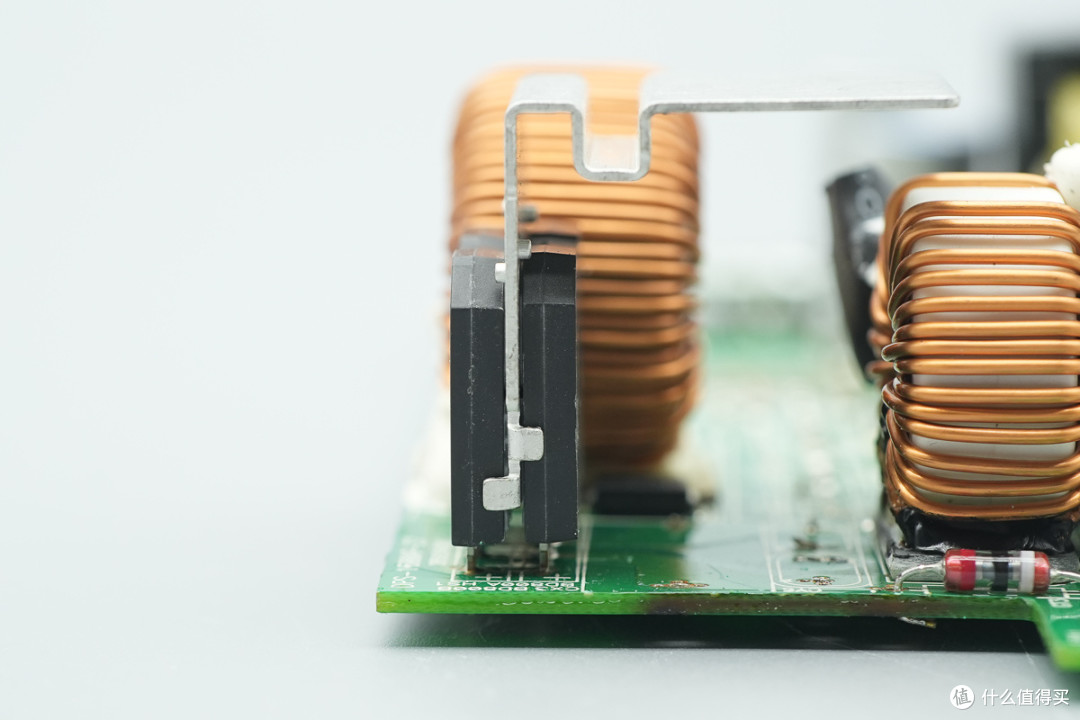

整流桥设有散热片。

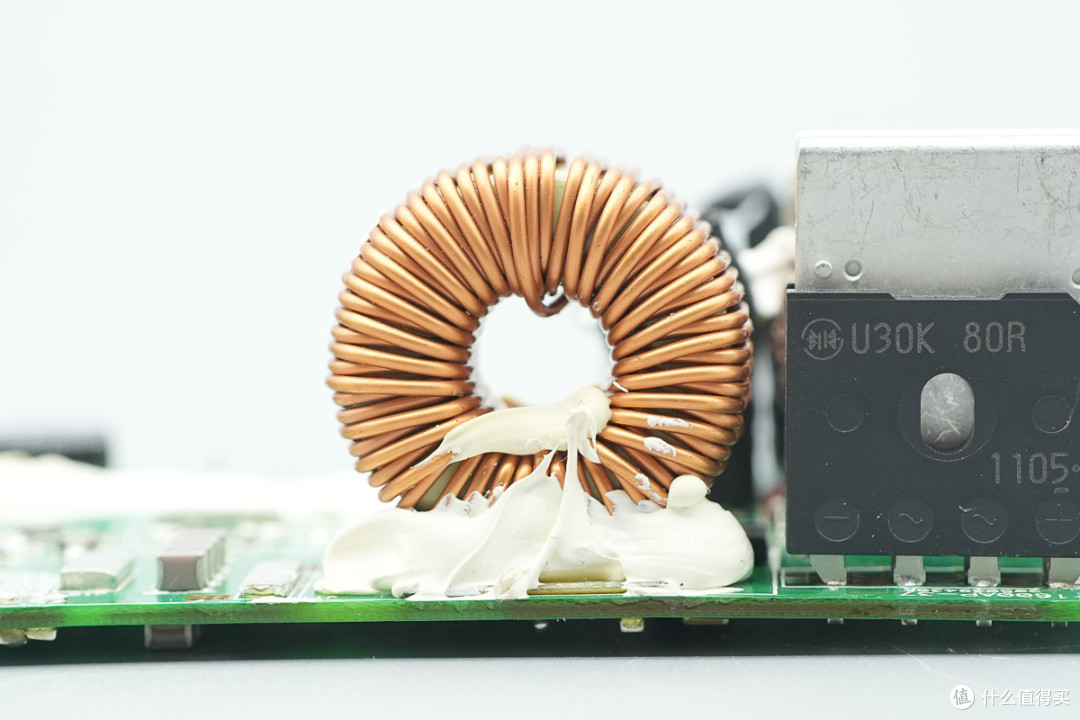

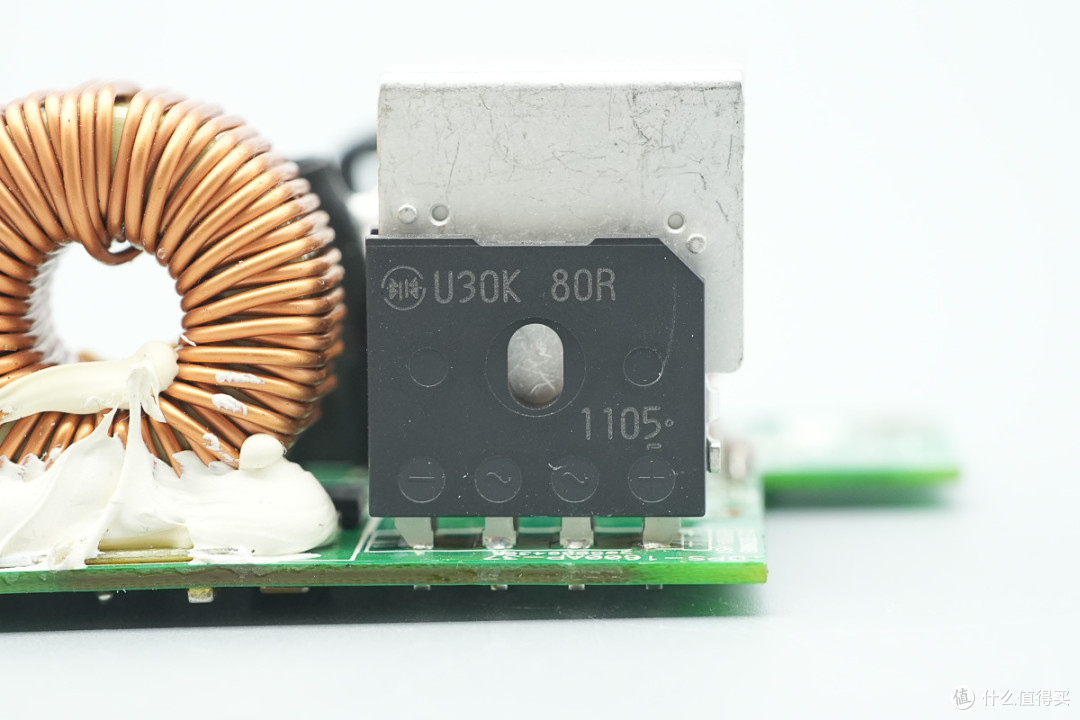

整流桥来自新电元，型号U30K80R，规格为30A 800V，采用D6K封装，使用两颗并联。
PFC升压电感采用漆包线绕制，底部设有电木板绝缘，并打胶固定。

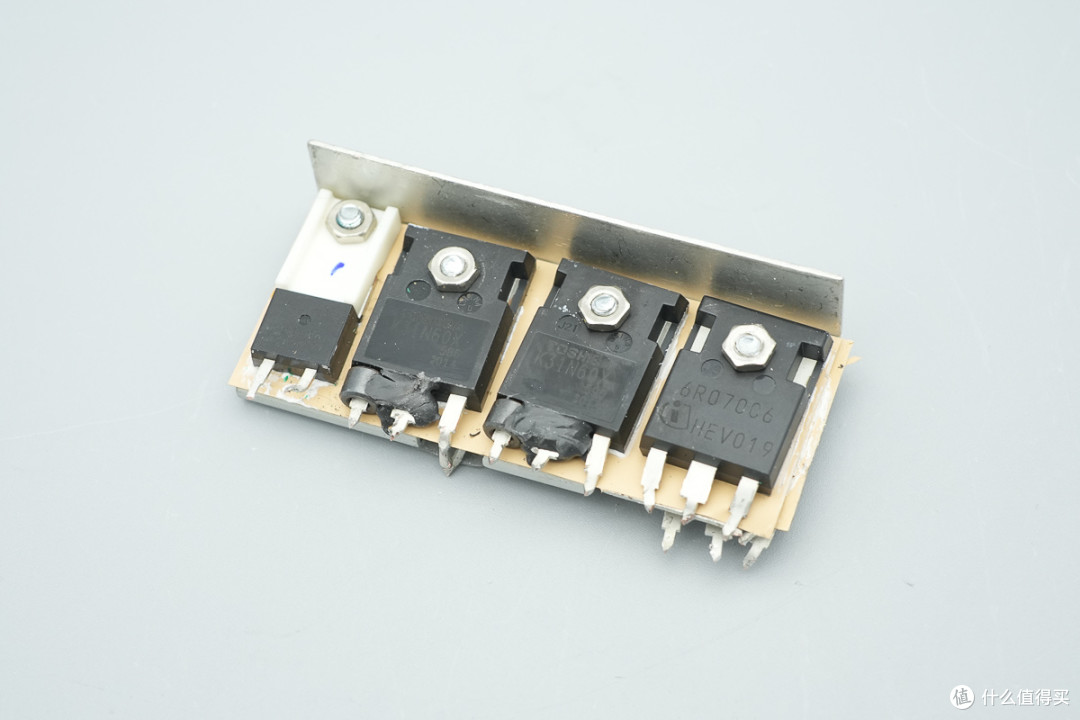

PFC开关管和PFC整流管，LLC开关管固定在散热片上。

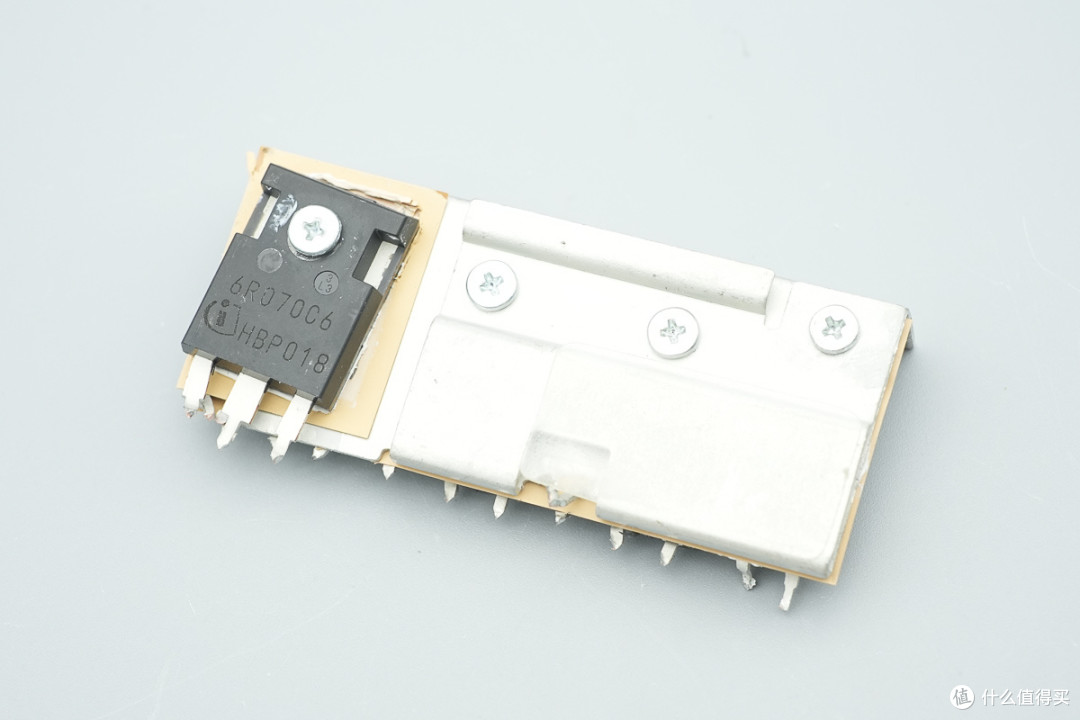

散热片背面设有LLC开关管。

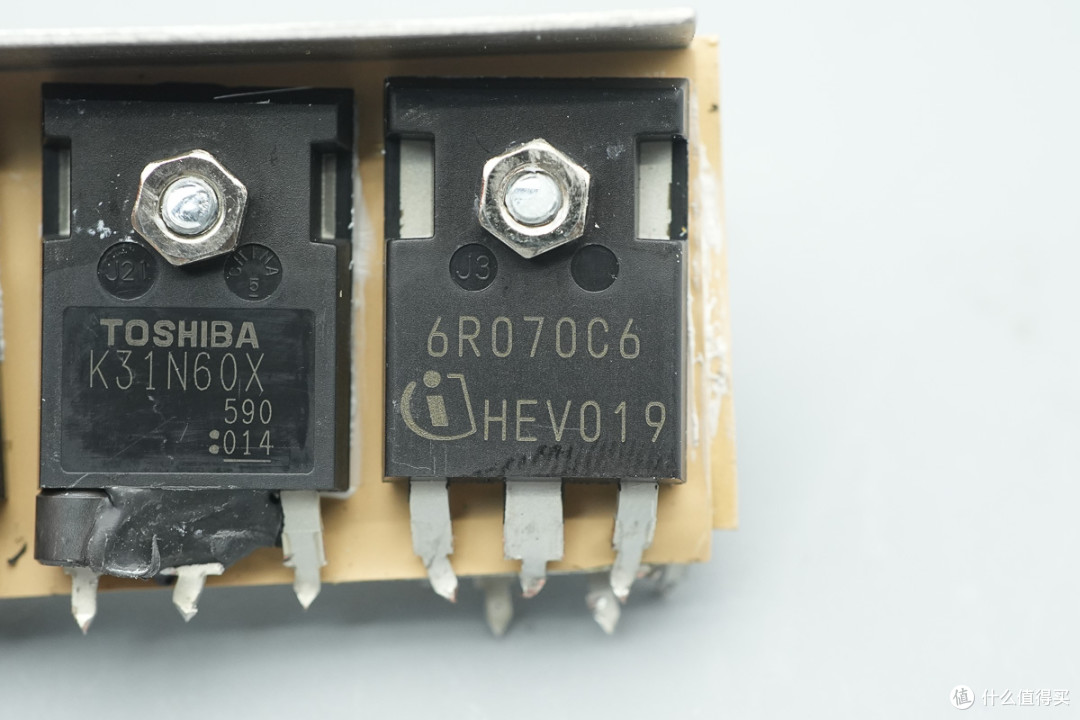

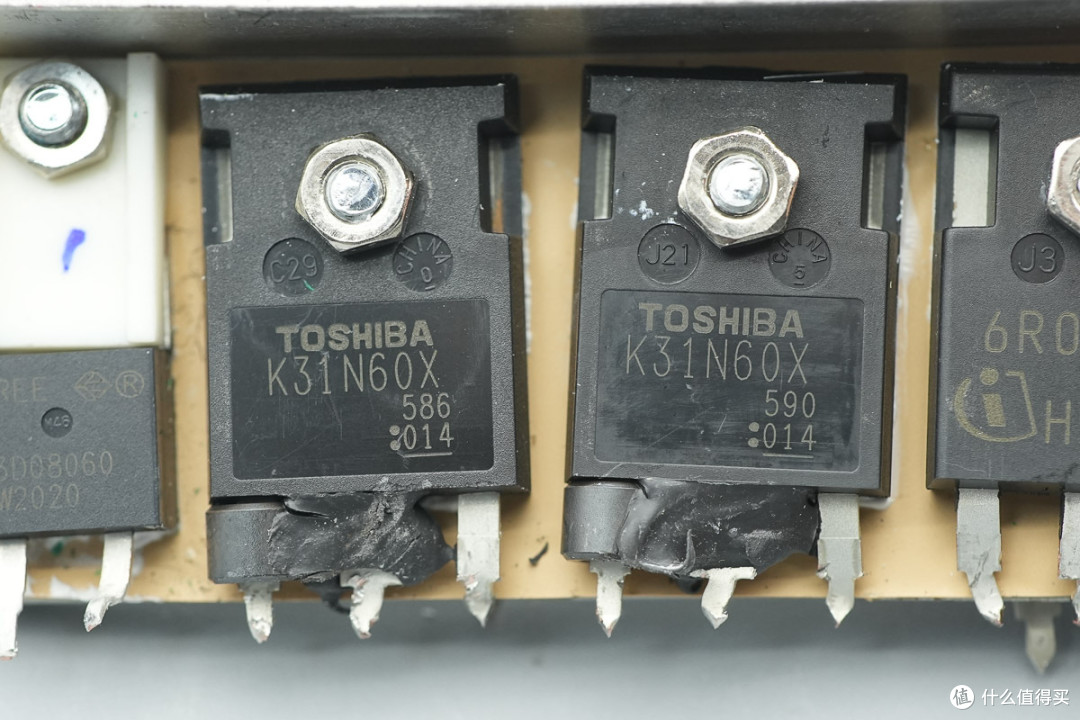

PFC开关管来自东芝，型号TK31N60X，NMOS，耐压600V，导阻73mΩ，采用TO-247封装。

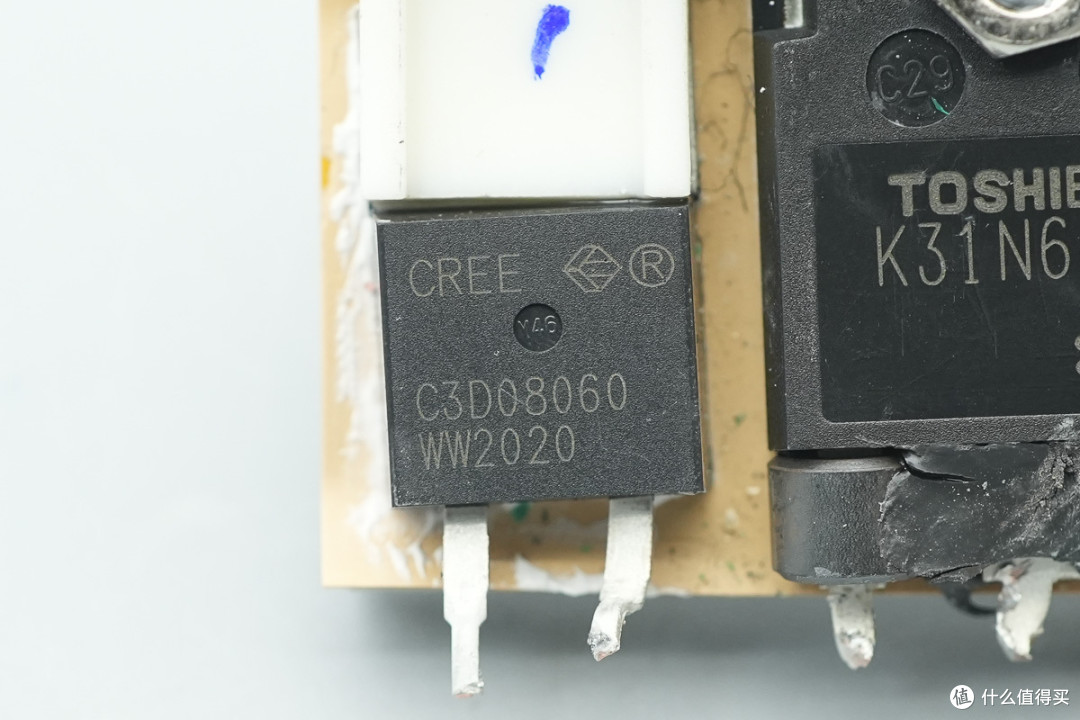

PFC整流管来自科锐，型号C3D08060A，为碳化硅肖特基二极管，规格为600V 8A，采用TO-220-2封装。

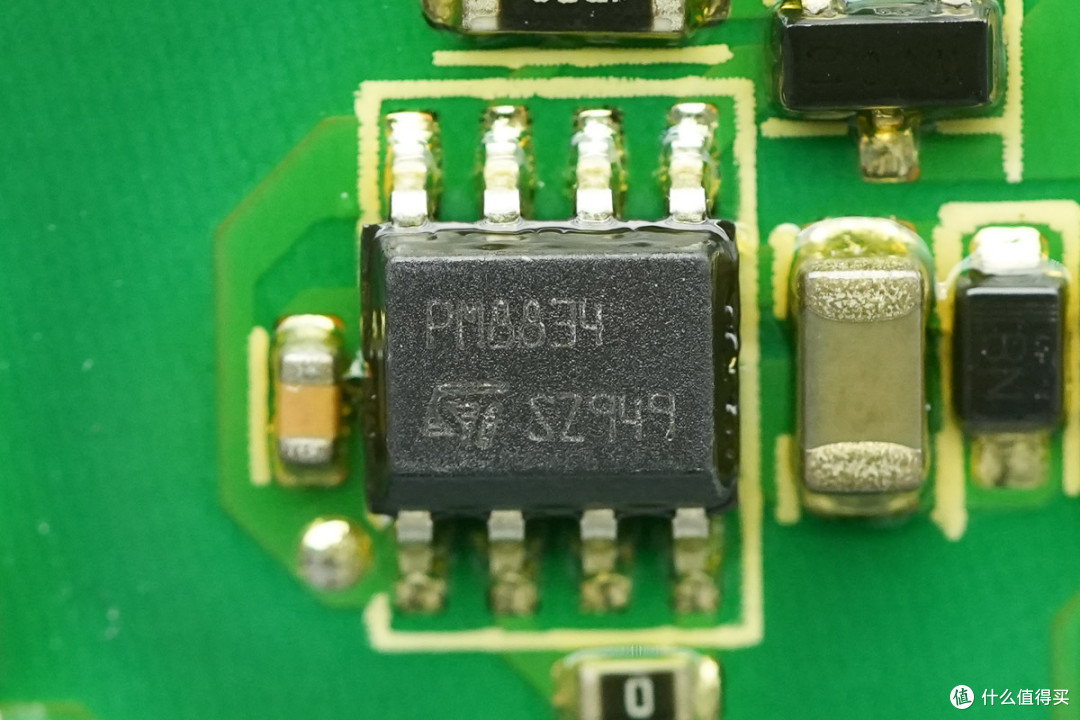

驱动器来自意法半导体，型号PM8834，是一颗4A输出电流的双路低侧驱动器，采用SO8封装。

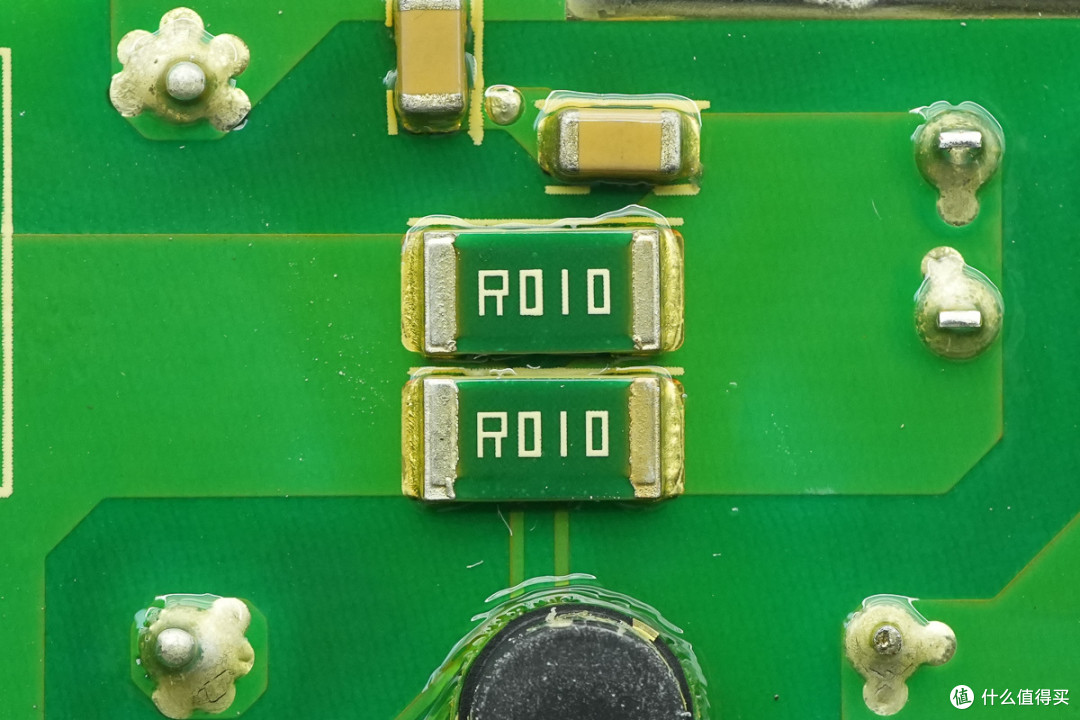

两颗10mΩ电阻并联，用于检测PFC开关管电流。

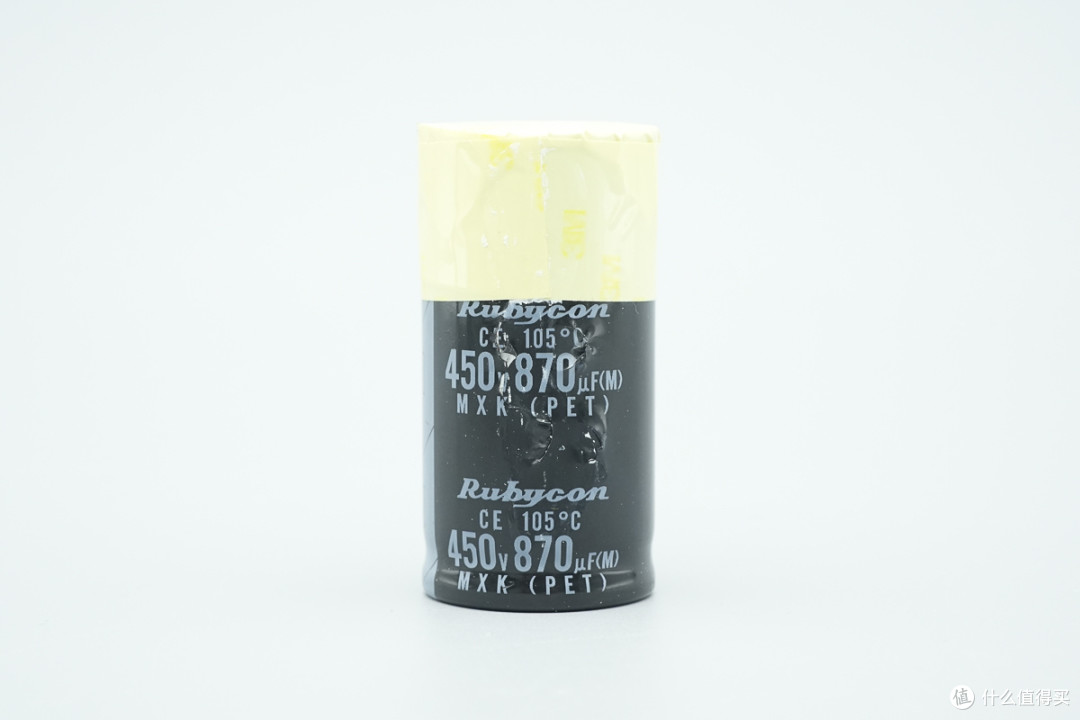

高压滤波电容来自红宝石，为MXK系列电解电容，规格为450V870μF。

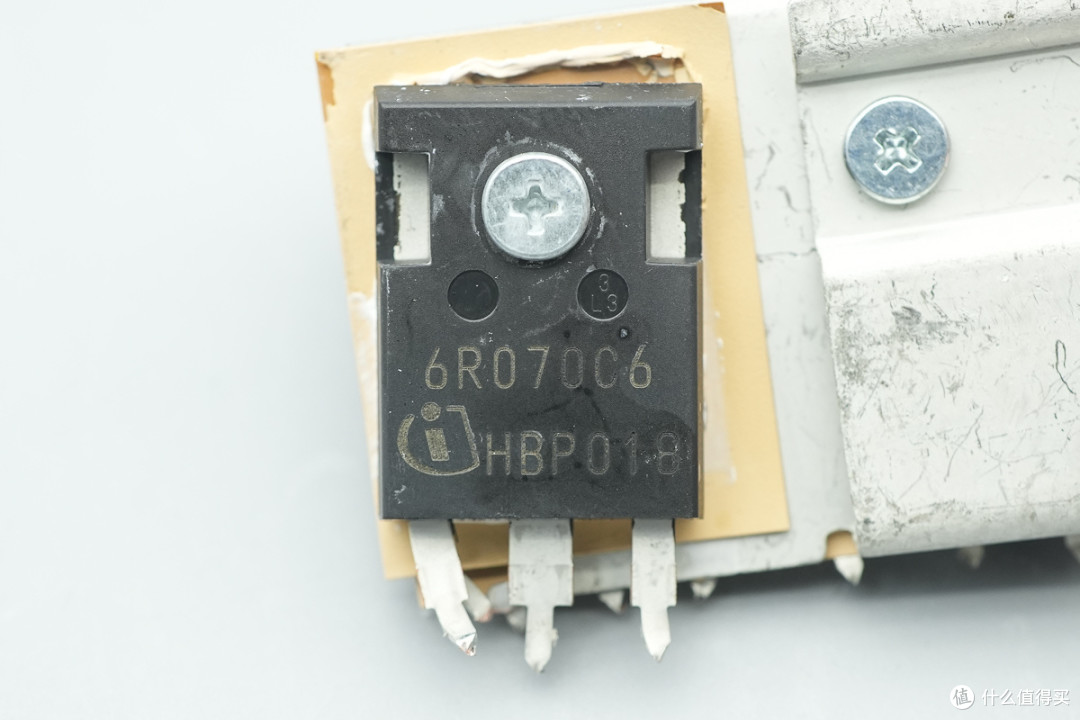

LLC开关管来自英飞凌，丝印6R070C6，型号为IPW60R070C6，CoolMOS C6系列，NMOS，耐压650V，导阻70mΩ，采用TO247封装。
另一颗开关管型号相同。

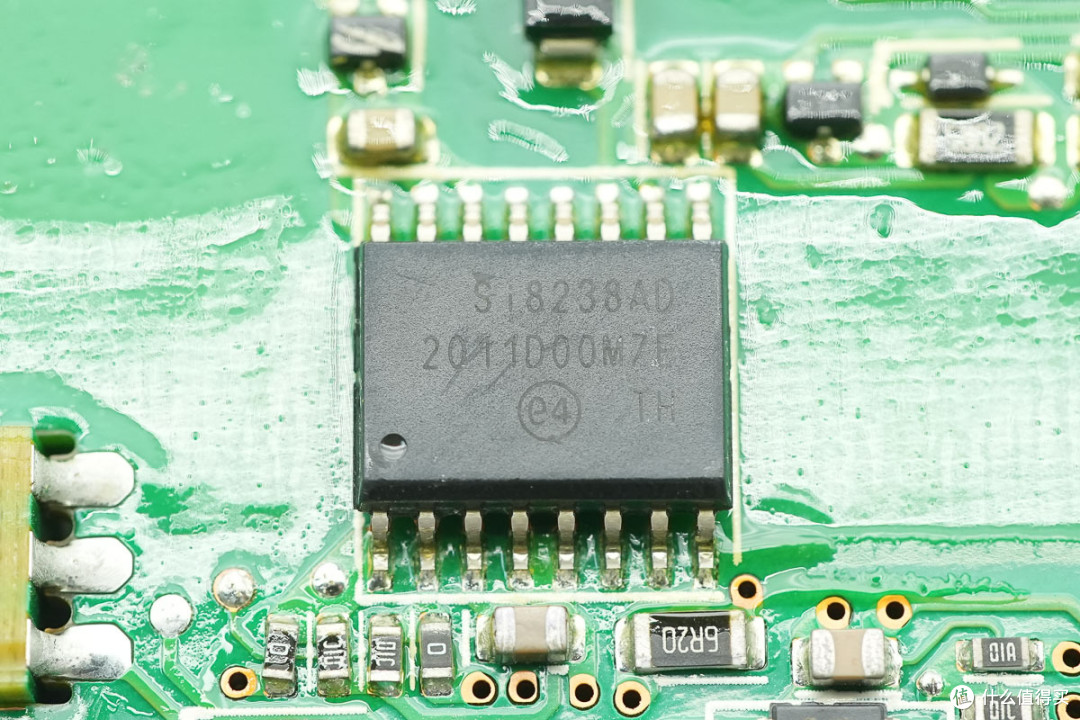

驱动器来自思佳迅，型号Si8238AD，是一颗双通道隔离驱动器，具备4A输出电流，具备5kVrms输入输出隔离，驱动器间支持1500V峰值电压，支持8MHz开关频率，采用SOIC-16WB封装。
谐振电感采用利兹线绕制，磁芯缠绕高温胶带绝缘。
NPO谐振电容特写。

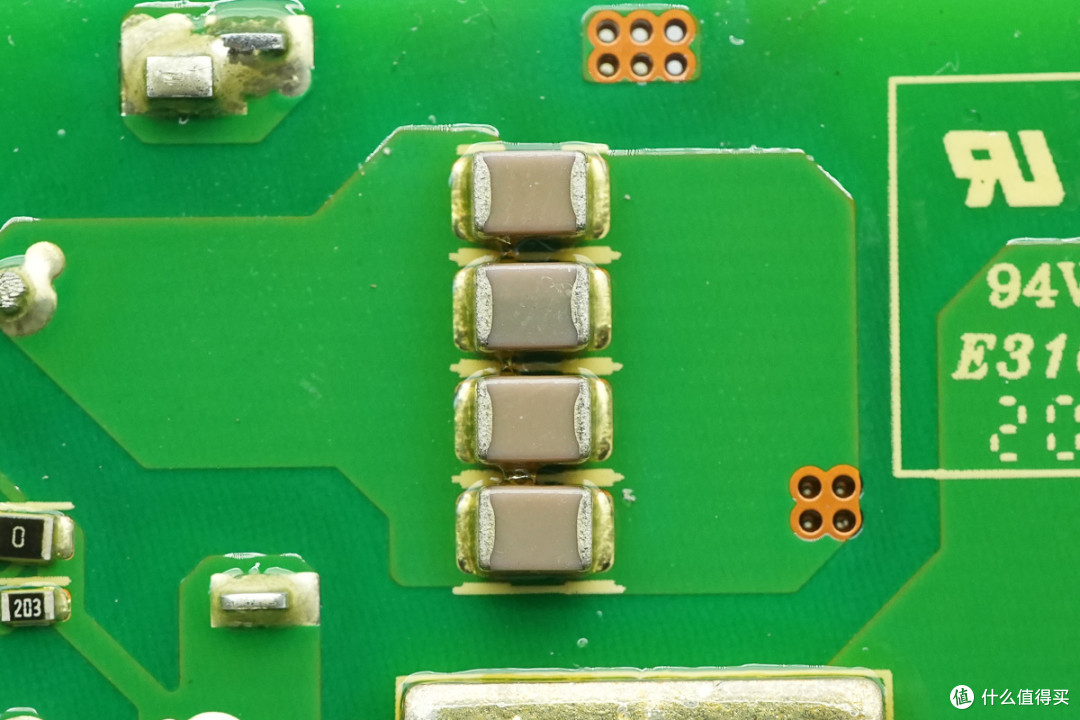

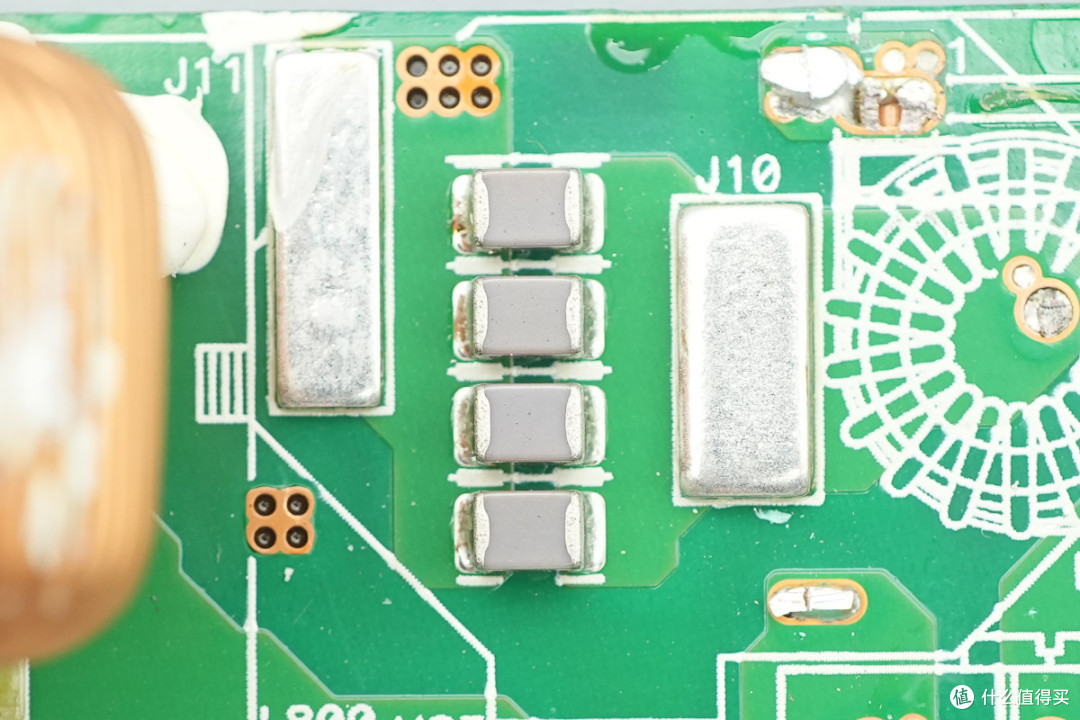

背面也设有4颗NPO谐振电容。

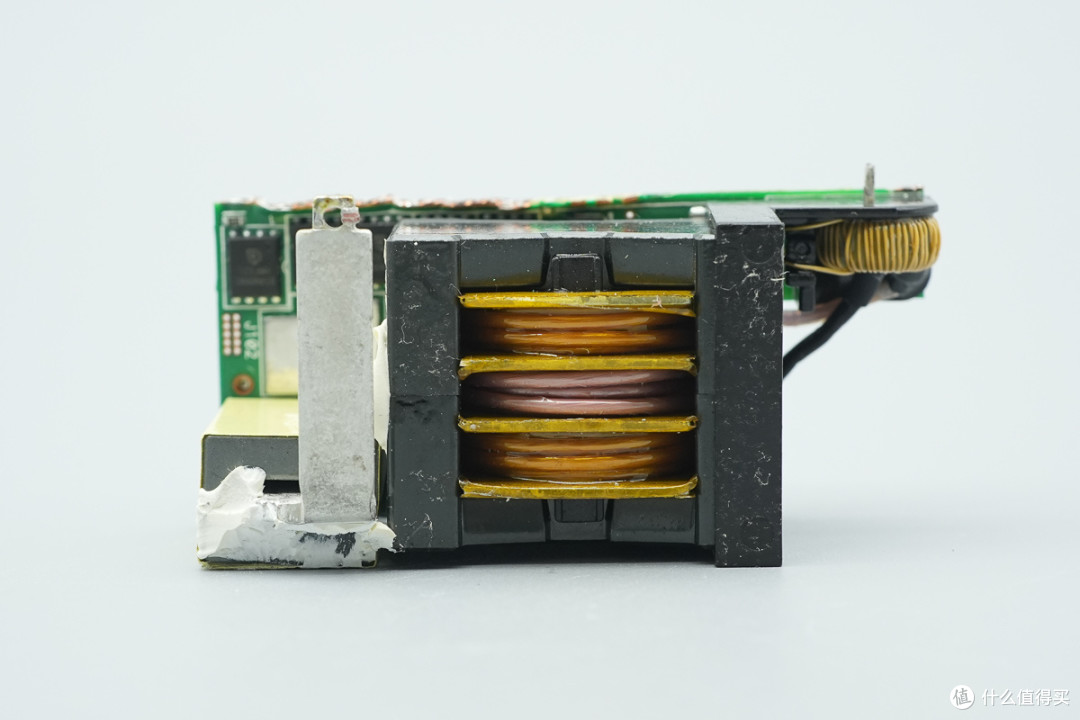

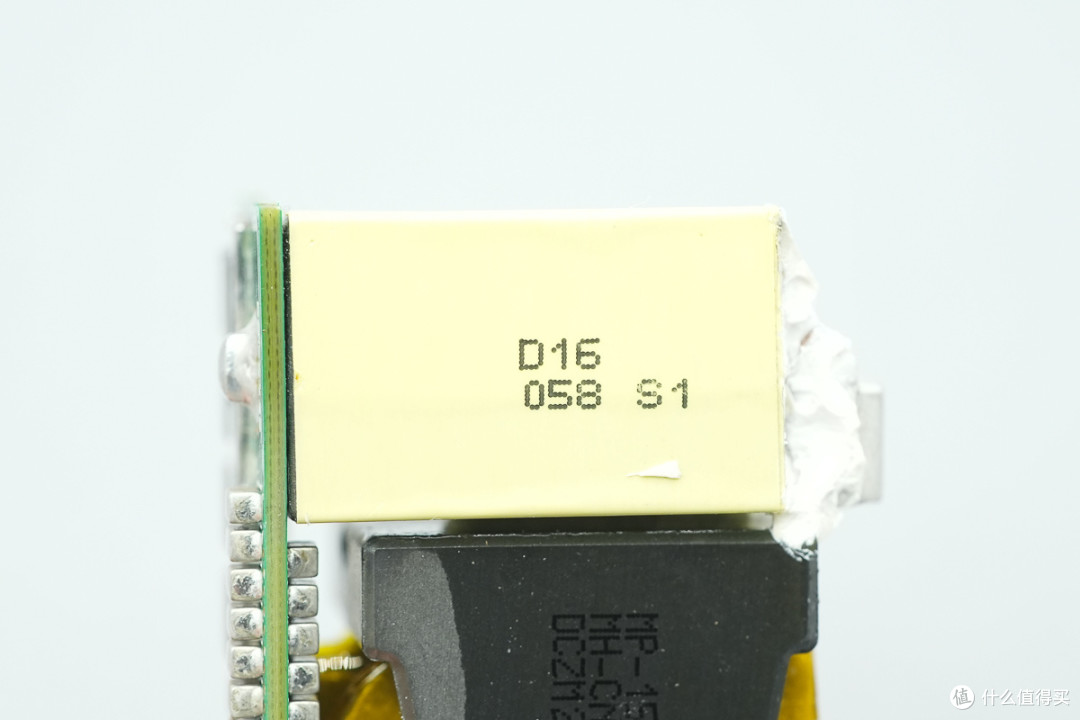

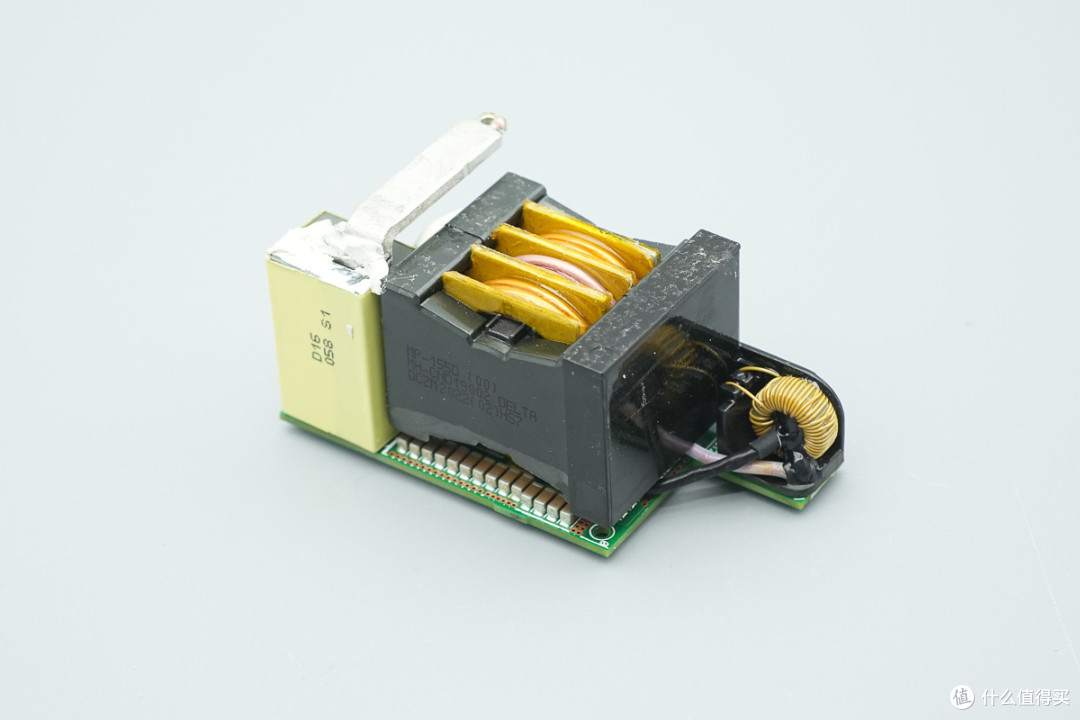

变压器侧面设有绝缘壳体和电流互感器，左侧设有滤波电感。

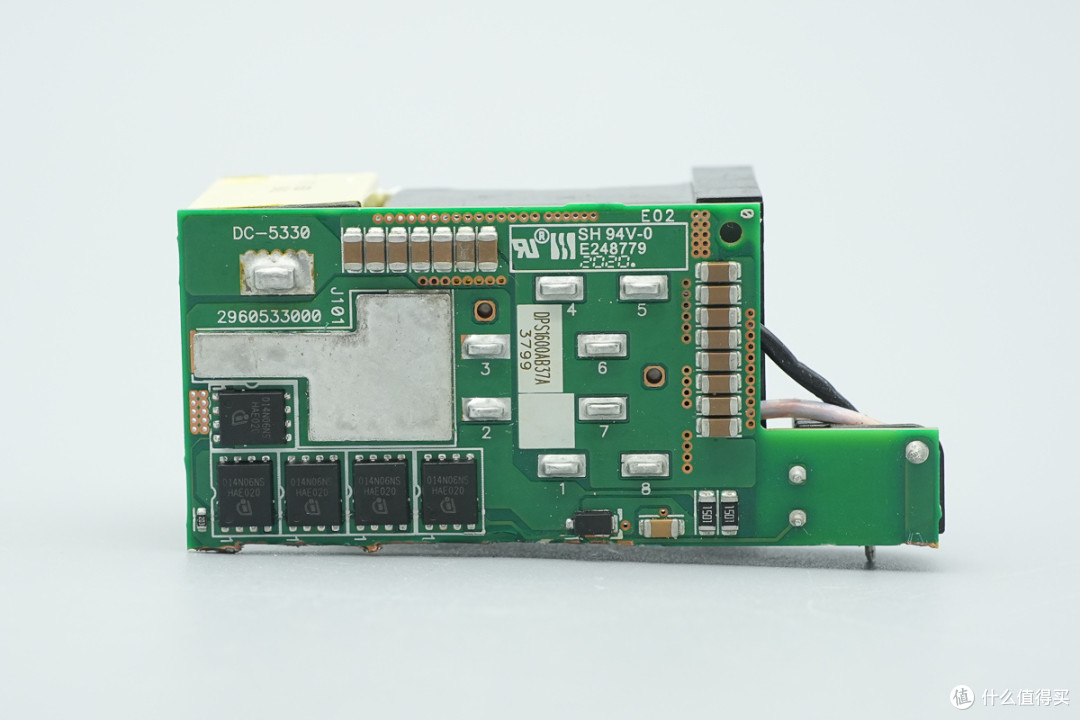

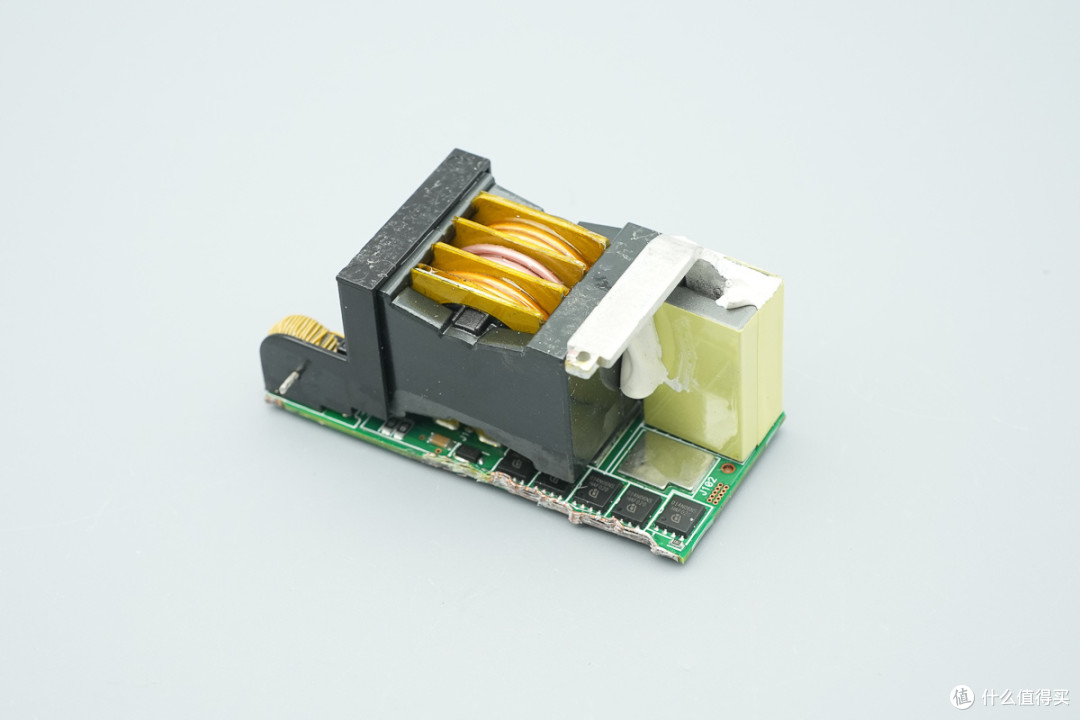

变压器底部设有同步整流小板。
电流互感器采用绝缘线绕制。

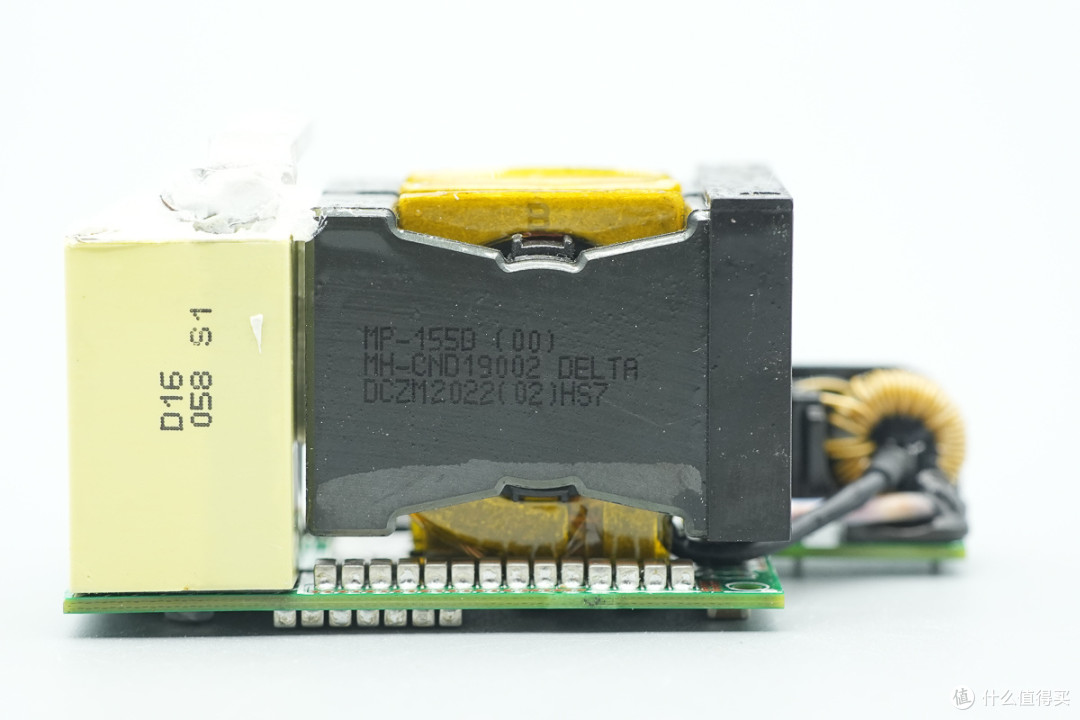

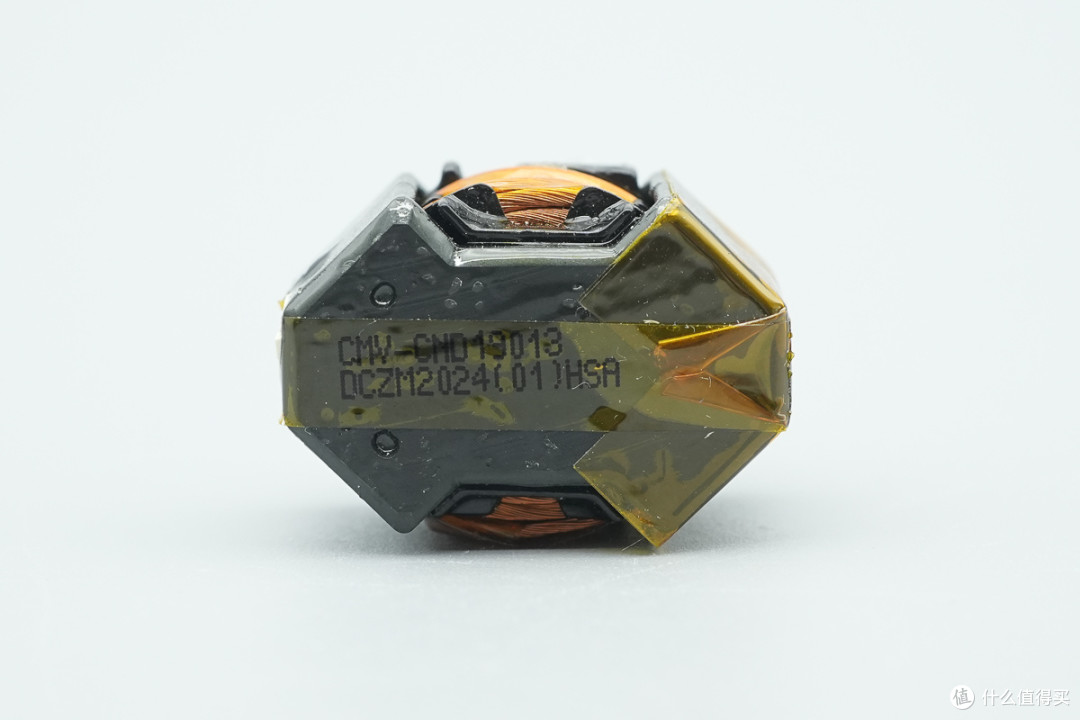

磁芯印有变压器信息。
变压器初级采用绝缘线绕制，次级采用铜片焊接连接。
次级焊接连接到同步整流小板上。

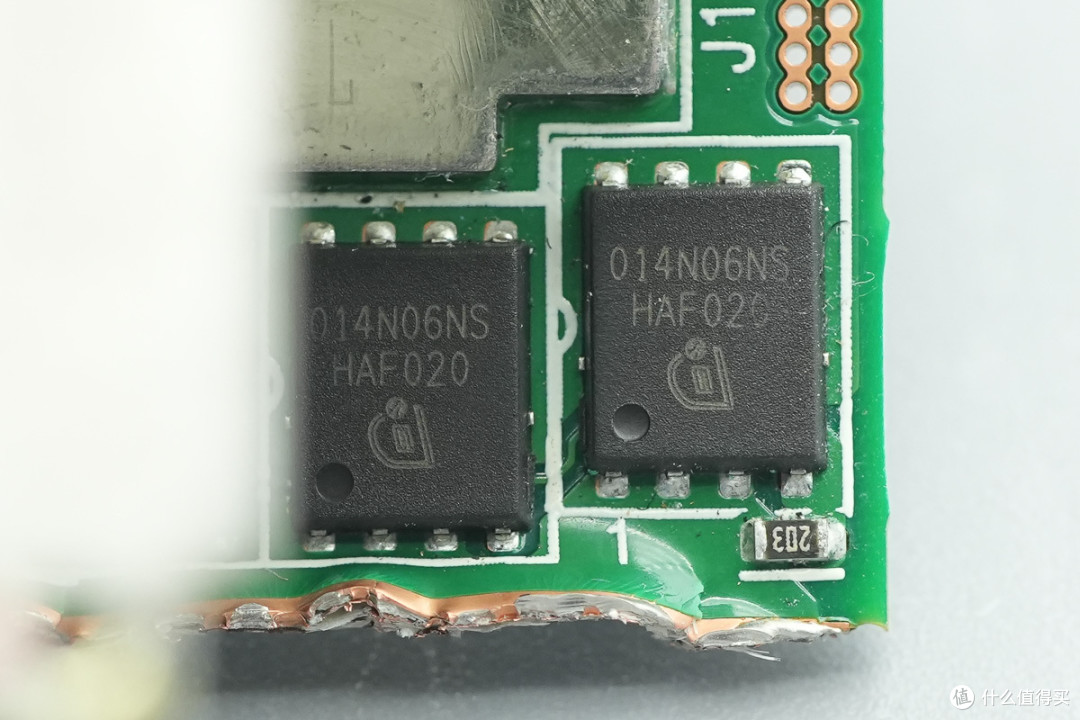

同步整流管来自英飞凌，型号BSC014N06NS，NMOS，耐压60V，导阻1.45mΩ，采用TDSON-8 FL封装。

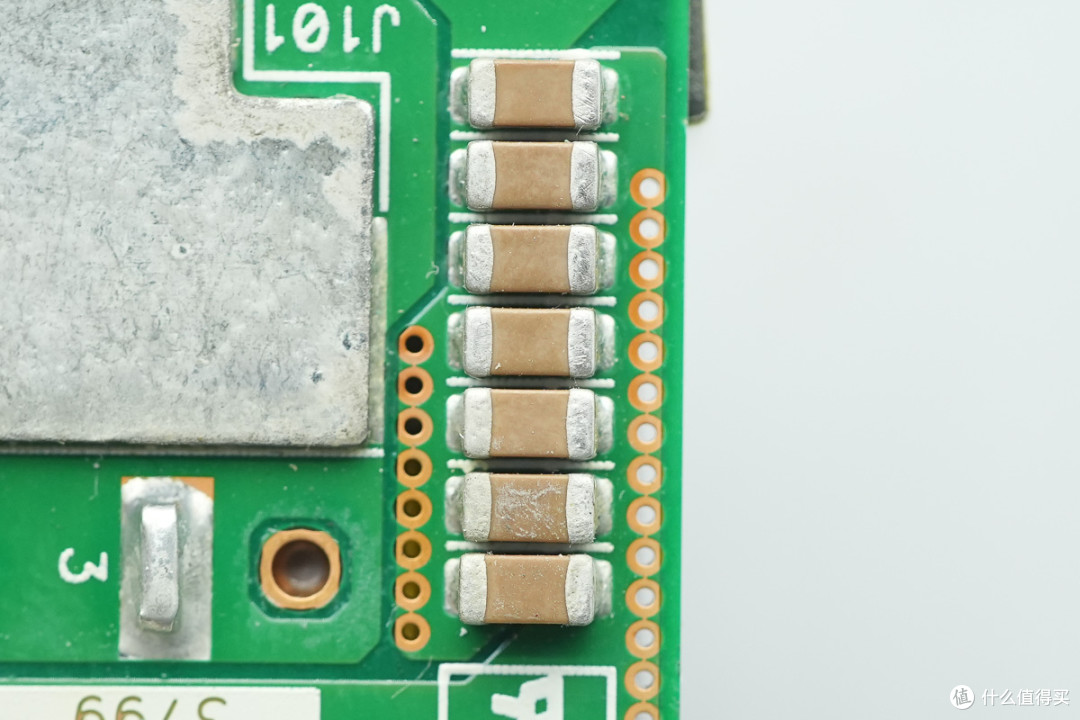

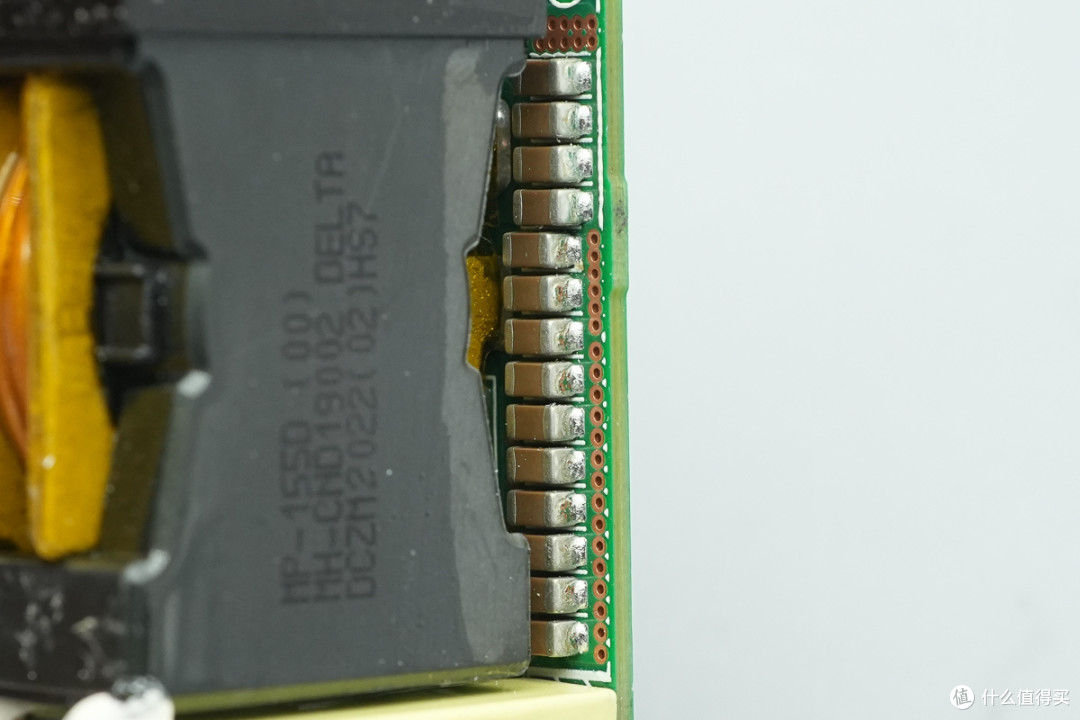

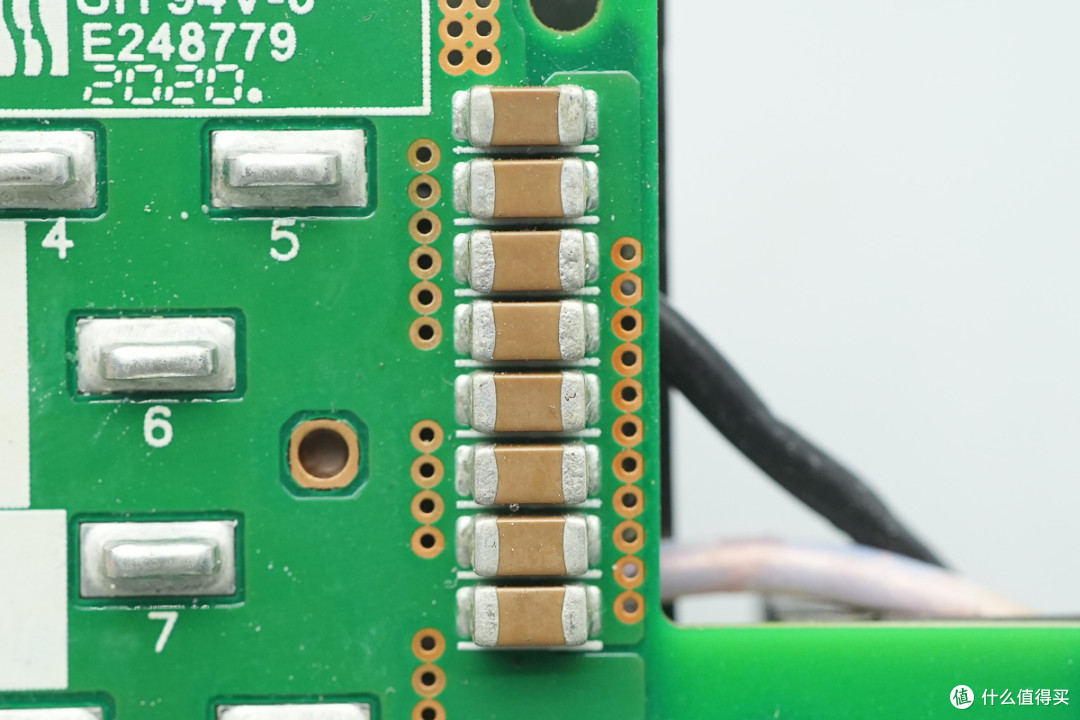

MLCC滤波电容特写。
另一组滤波电容特写。

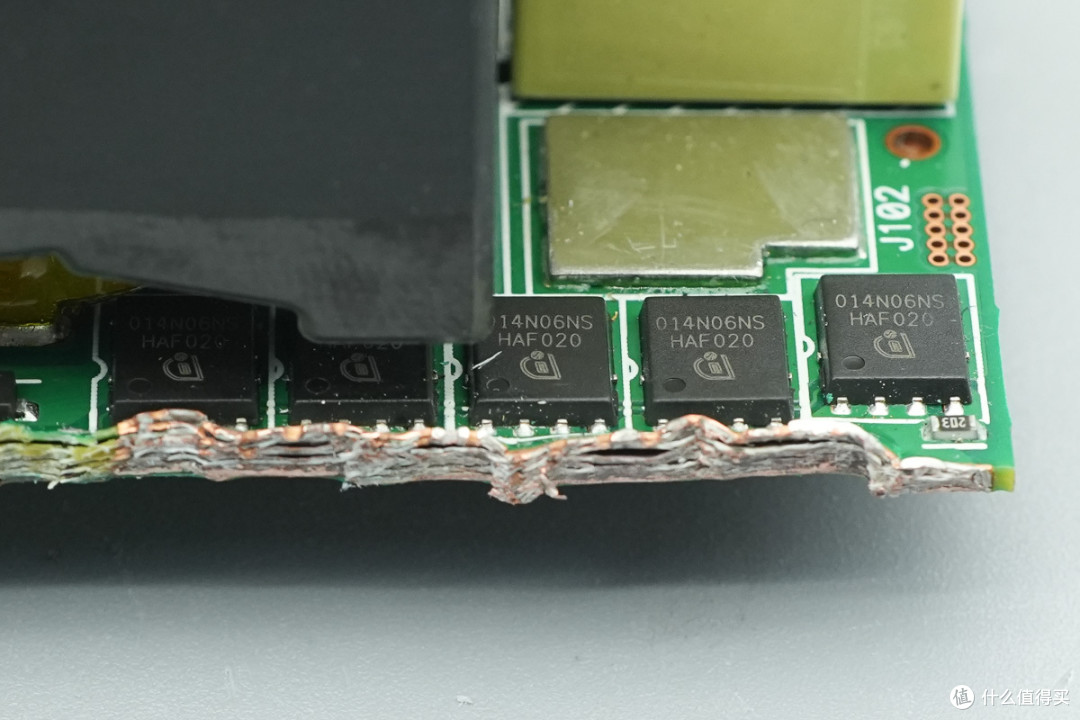

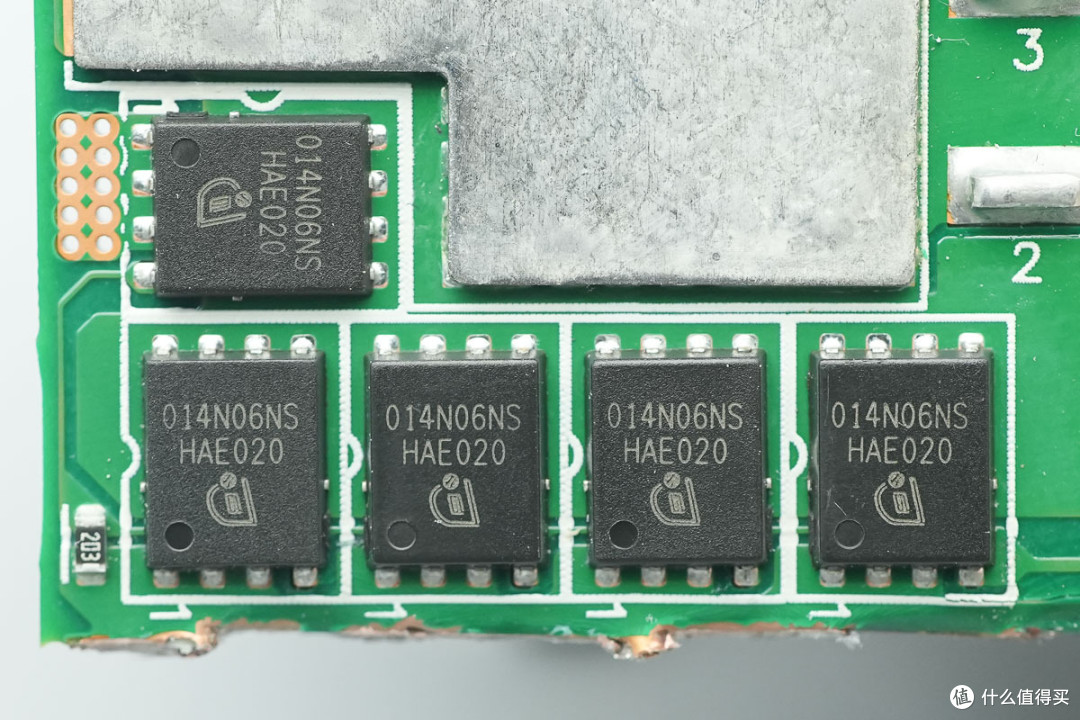

在变压器底部还设有5颗同步整流管。
同步整流管采用英飞凌BSC014N06NS。
另一侧设有MLCC滤波电容。
滤波电感磁芯缠绕胶带绝缘。

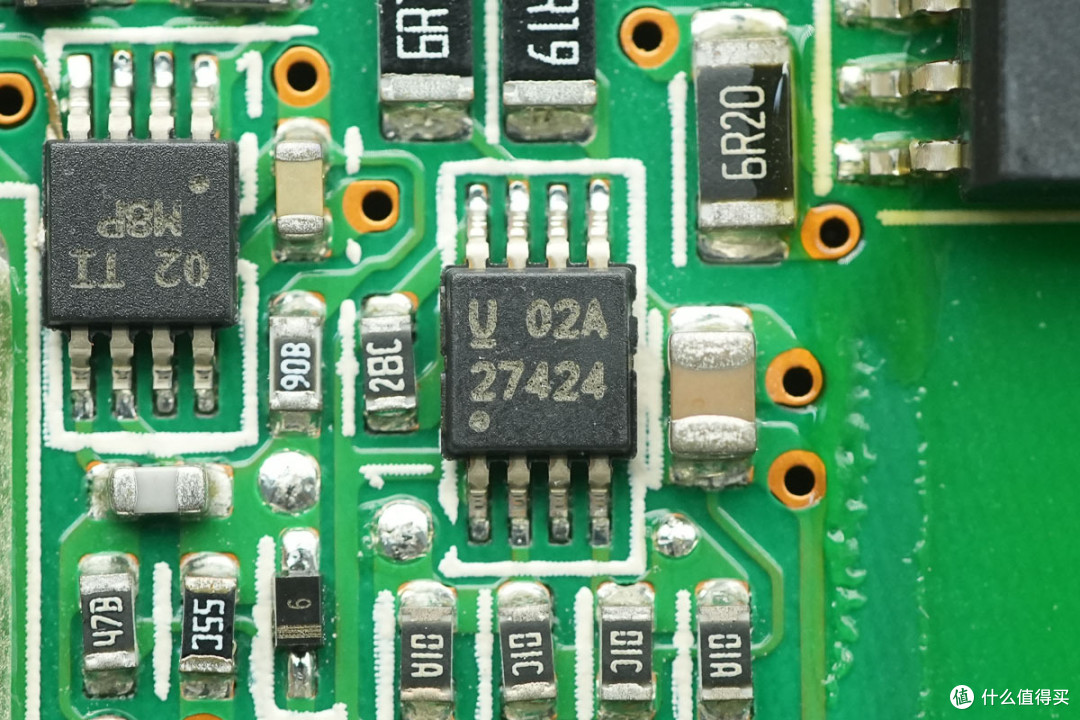

栅极驱动器来自德州仪器，型号UCC27424，为双路同相高速低侧 MOSFET 栅极驱动器，每通道具备 ±4A 峰值驱动能力，带独立通道使能功能，采用VSSOP8封装。

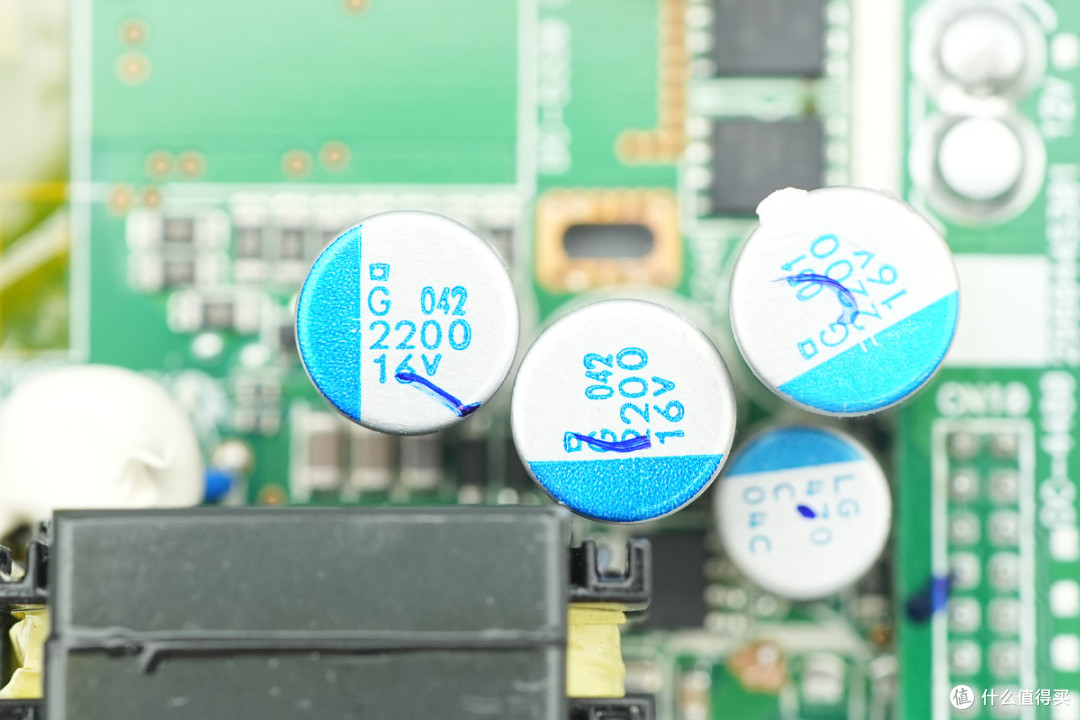

滤波电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，规格为2200μF16V。
电流取样电阻特写。

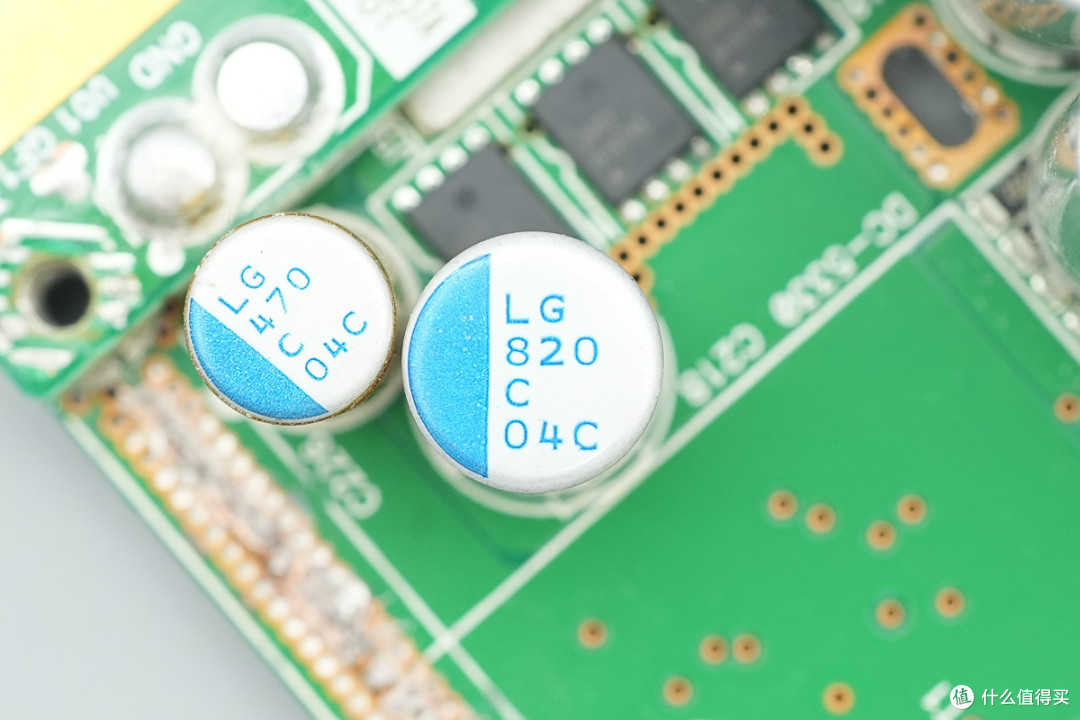

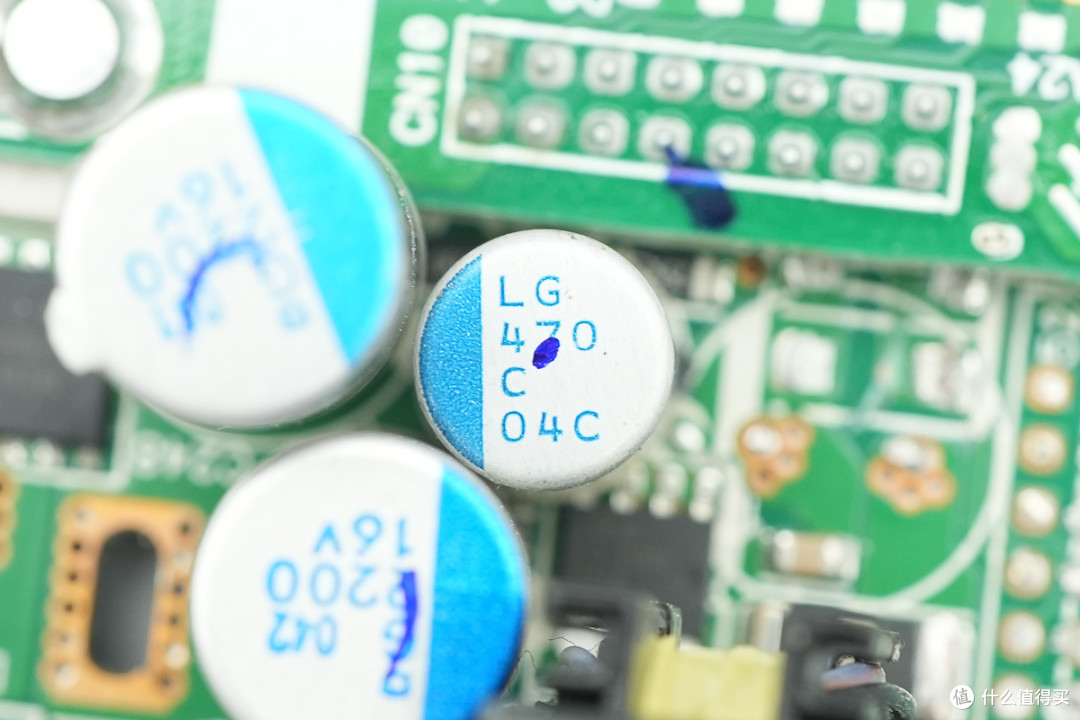

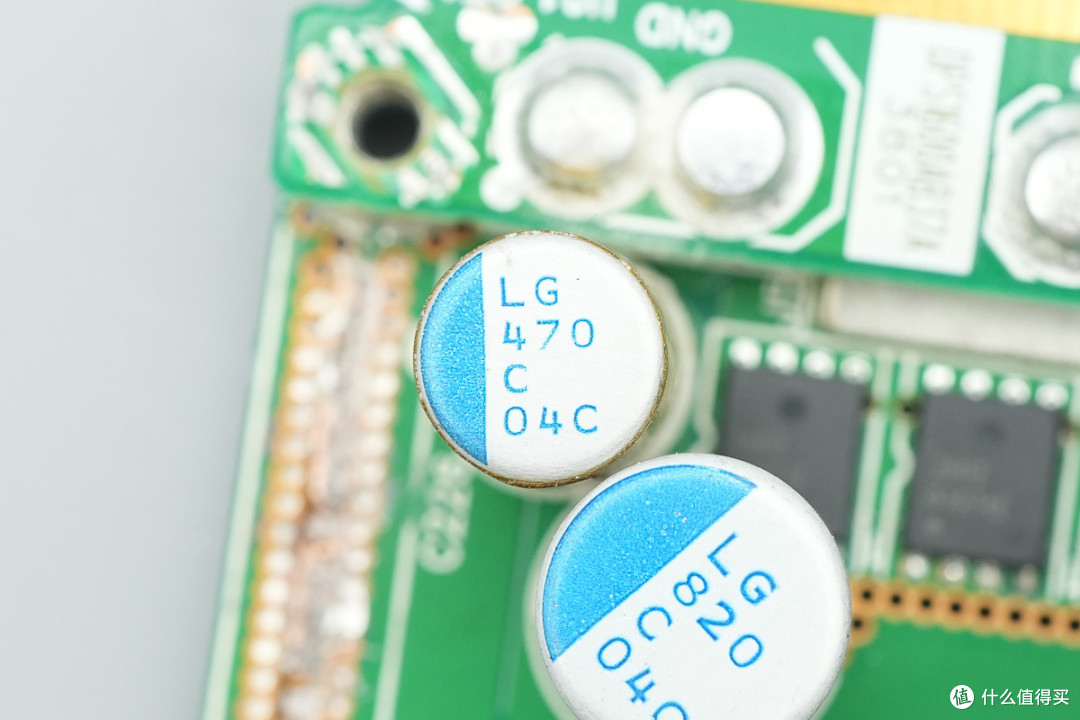

滤波电容来自尼吉康，为PLG系列导电性高分子铝固体电解电容器，规格为820μF16V。
另一颗滤波电容规格为470μF16V。

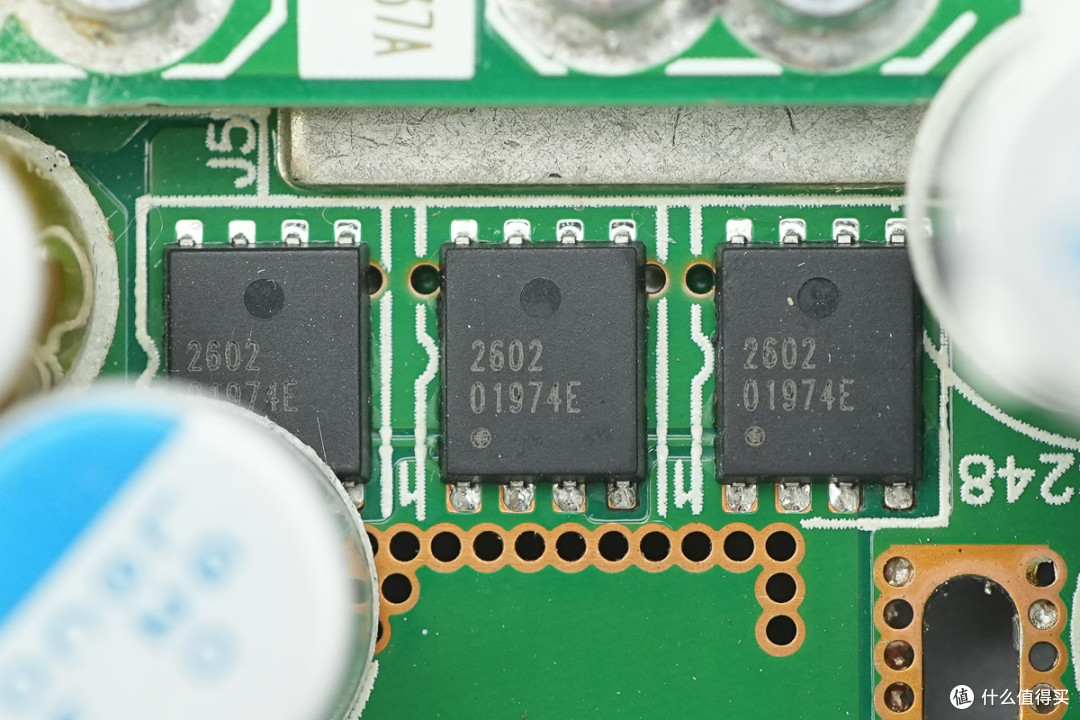

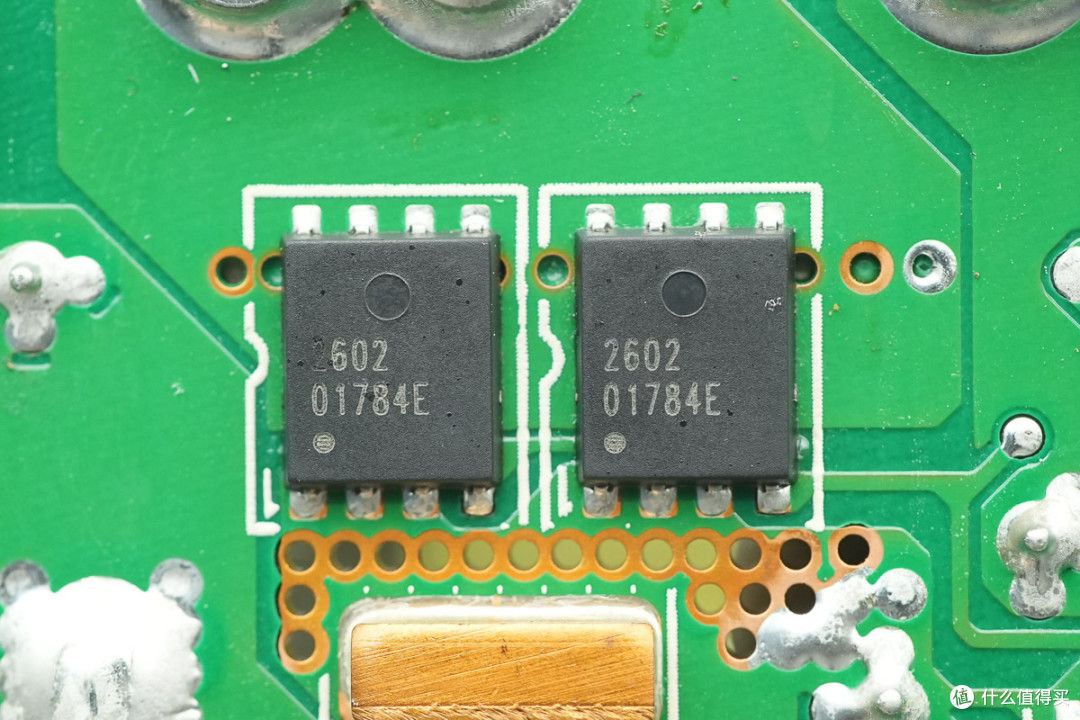

VBUS开关管来自富鼎先进，型号AP2602MT，NMOS，耐压25V，导阻0.99mΩ，采用PMPAK5*6封装。
背面两颗VBUS开关管型号相同。

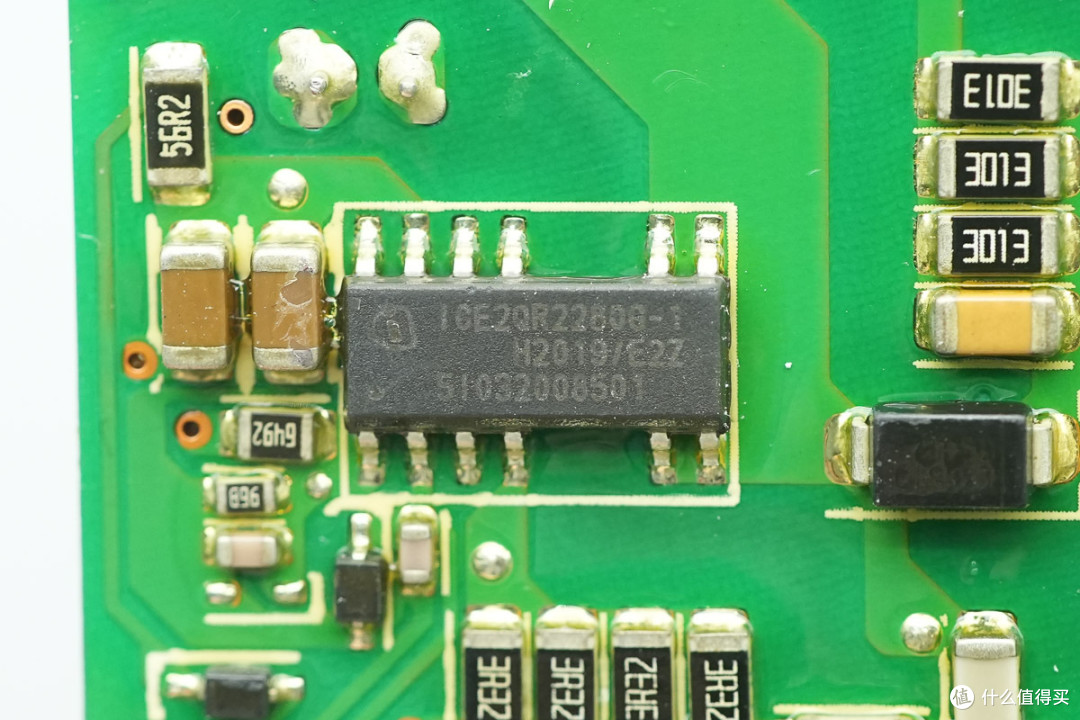

待机电源芯片来自英飞凌，型号ICE2QR2280G-1，芯片内部集成800V开关管，宽电压输入下支持30W输出功率，采用DSO-12封装。

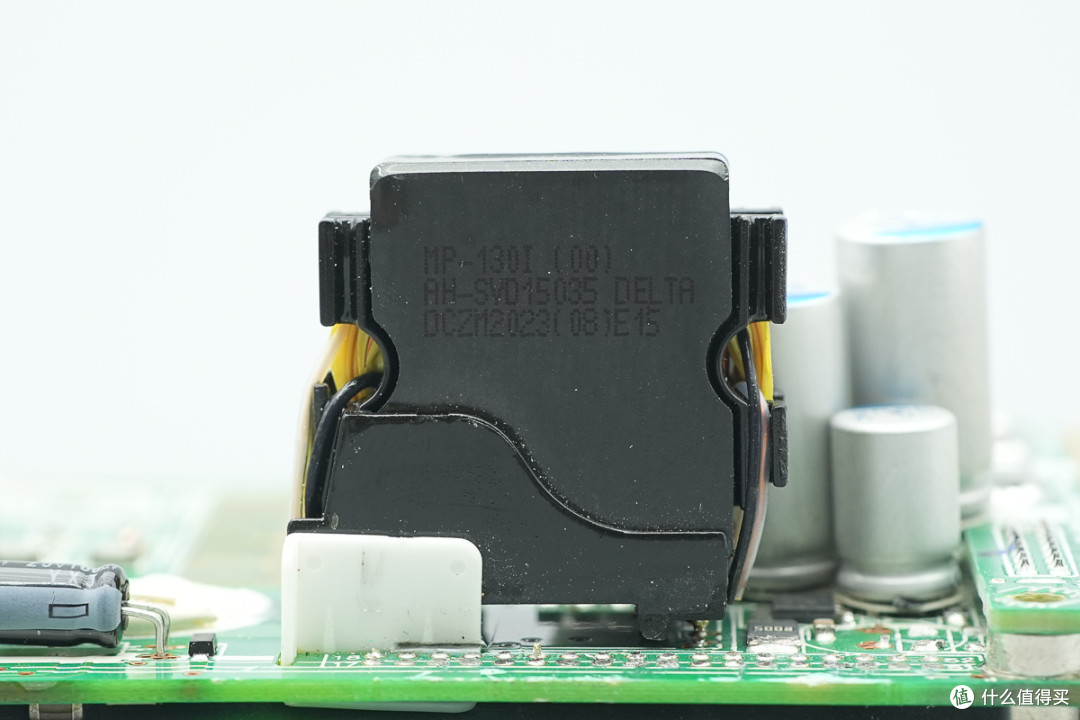

待机电源变压器特写，磁芯底部设有塑料壳绝缘。

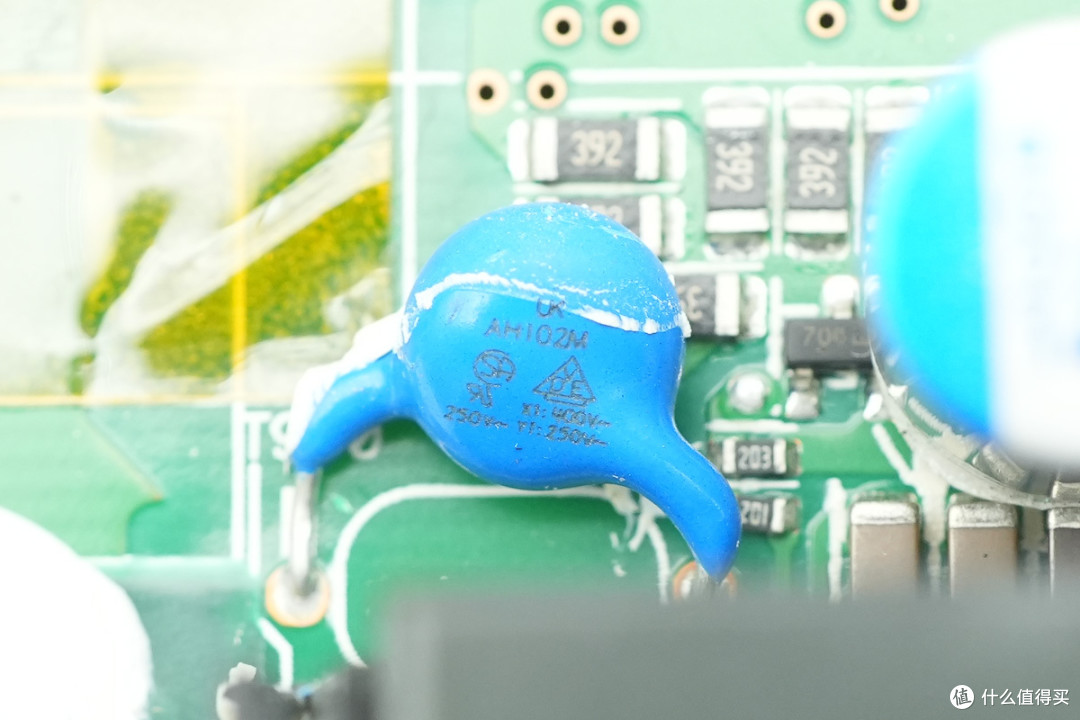

Y电容来自华新科，料号AH102M。

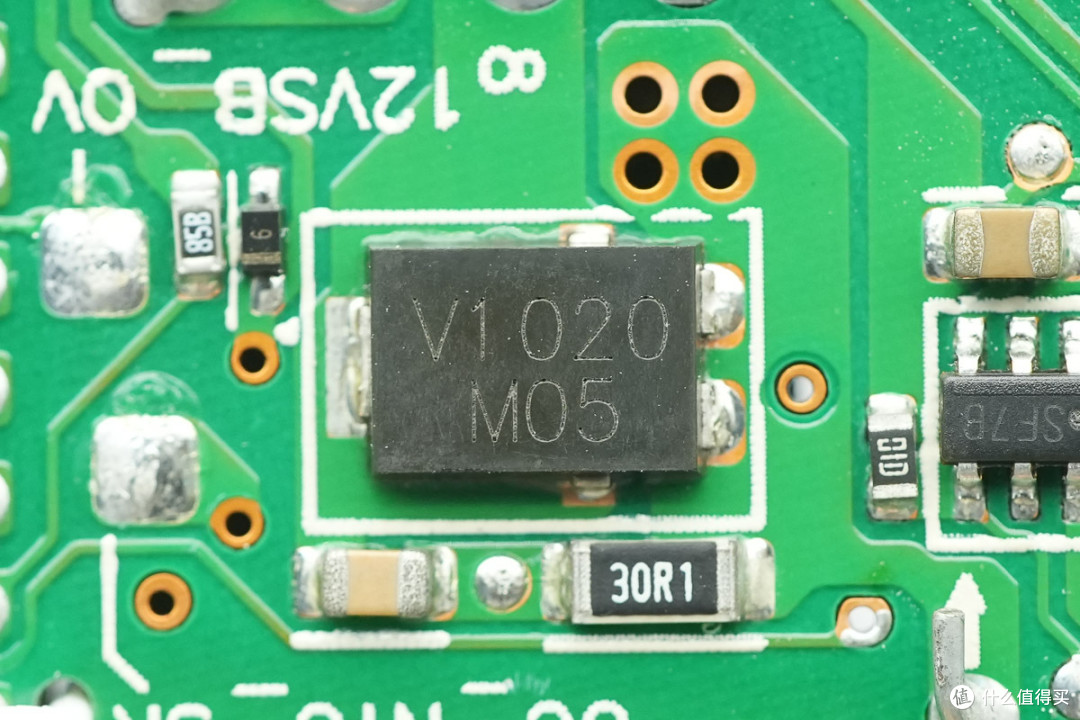

整流管来自威世，丝印V1020，型号V10P20，为沟槽MOS势垒肖特基整流器，规格为200V 10A，采用TO-277A封装。

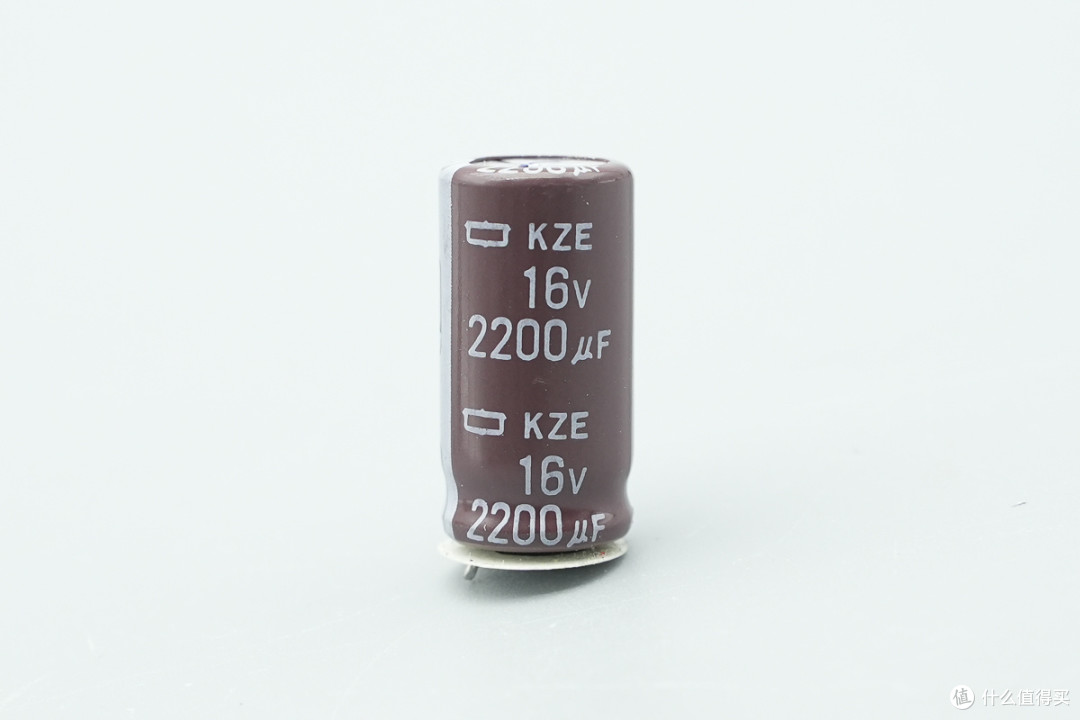

滤波电容来自贵弥功，为KZE系列电解电容，规格为16V2200μF。
滤波电容规格为470μF16V。

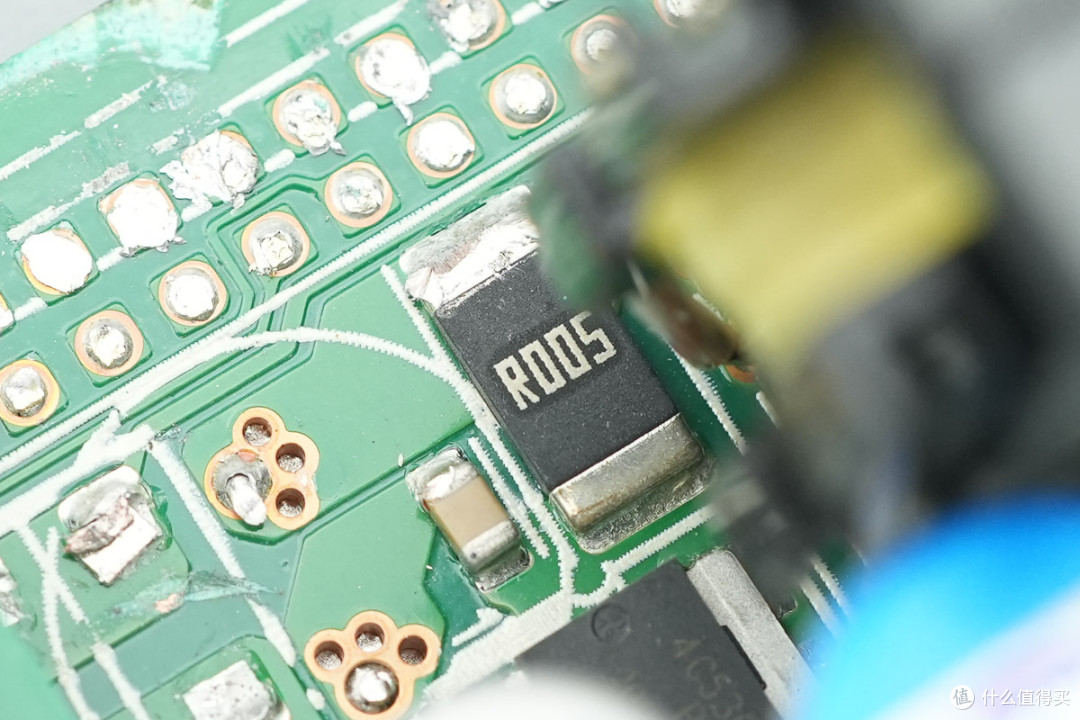

5mΩ电流取样电阻特写。

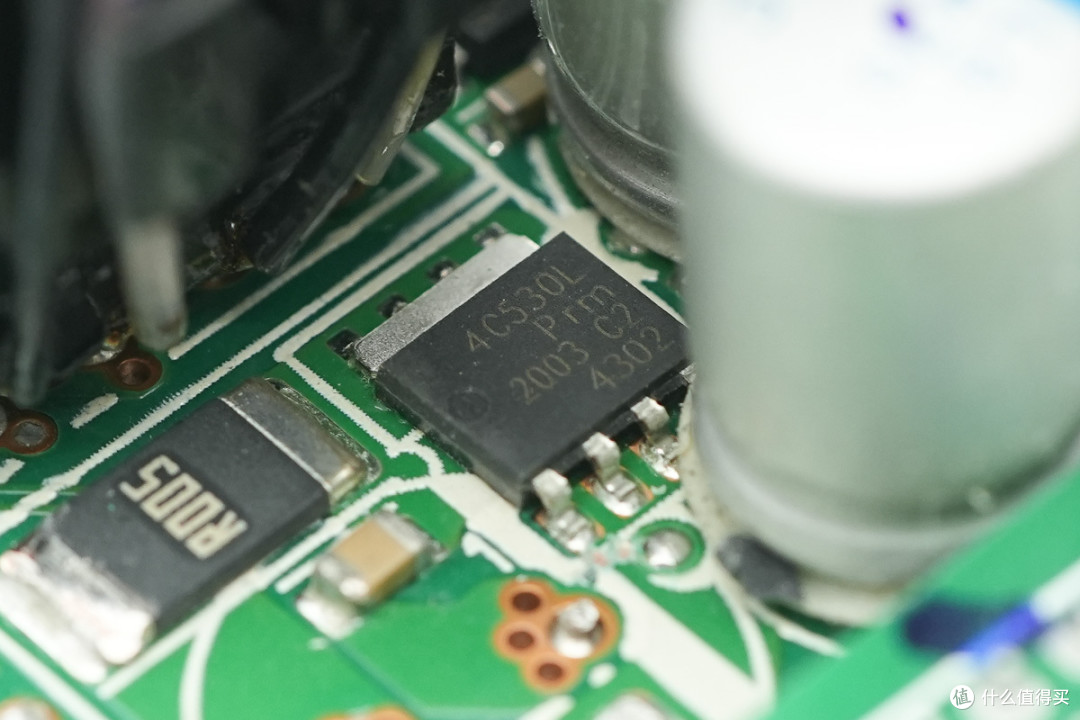

供电控制管来自安世半导体，丝印4C530L，型号PSMN4R5-30YLC，NMOS，耐压30V，导阻4.8mΩ，采用LFPAK封装。

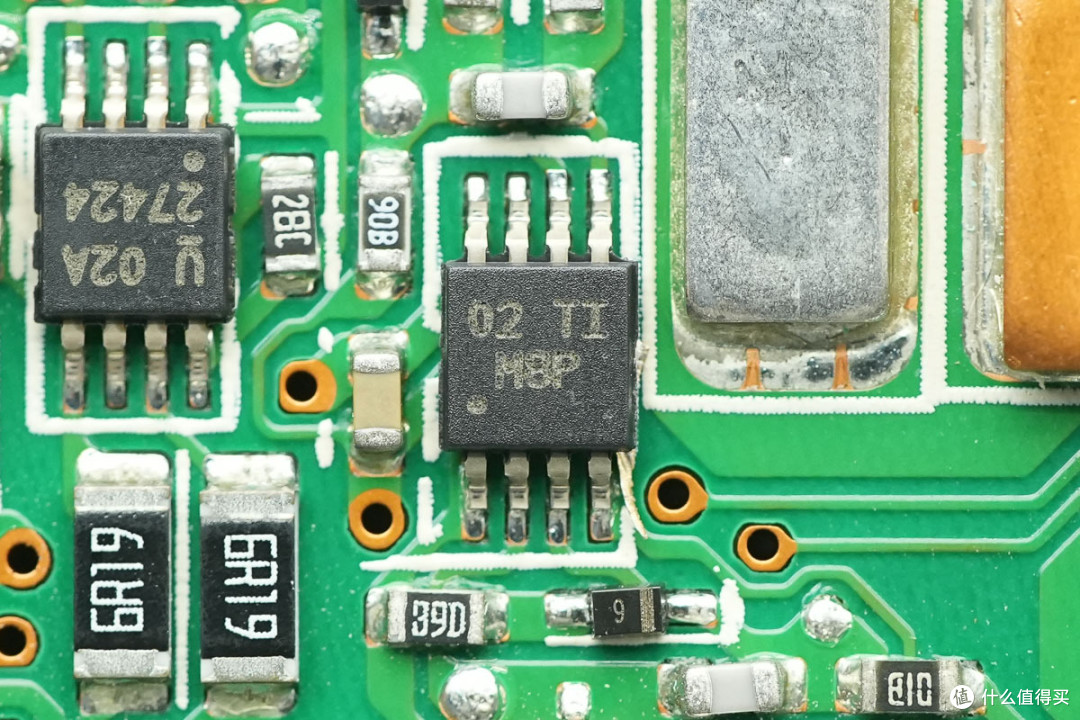

电压比较器来自德州仪器，丝印M8P，型号LM393A，为双通道精密差分比较器，采用VSSOP8封装。

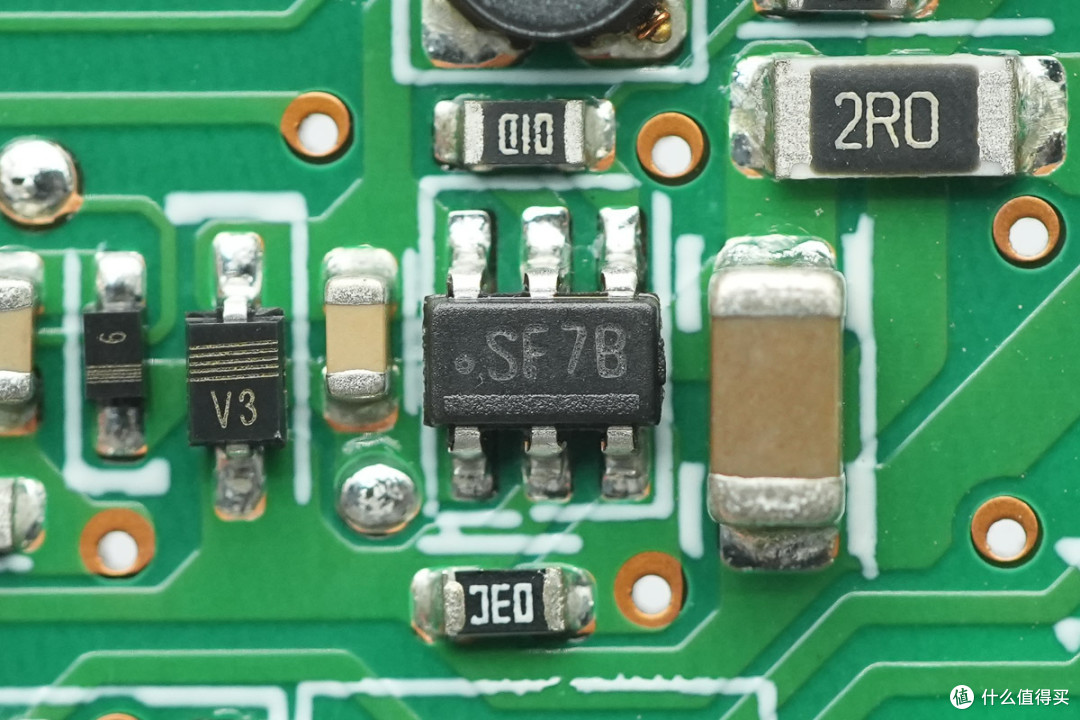

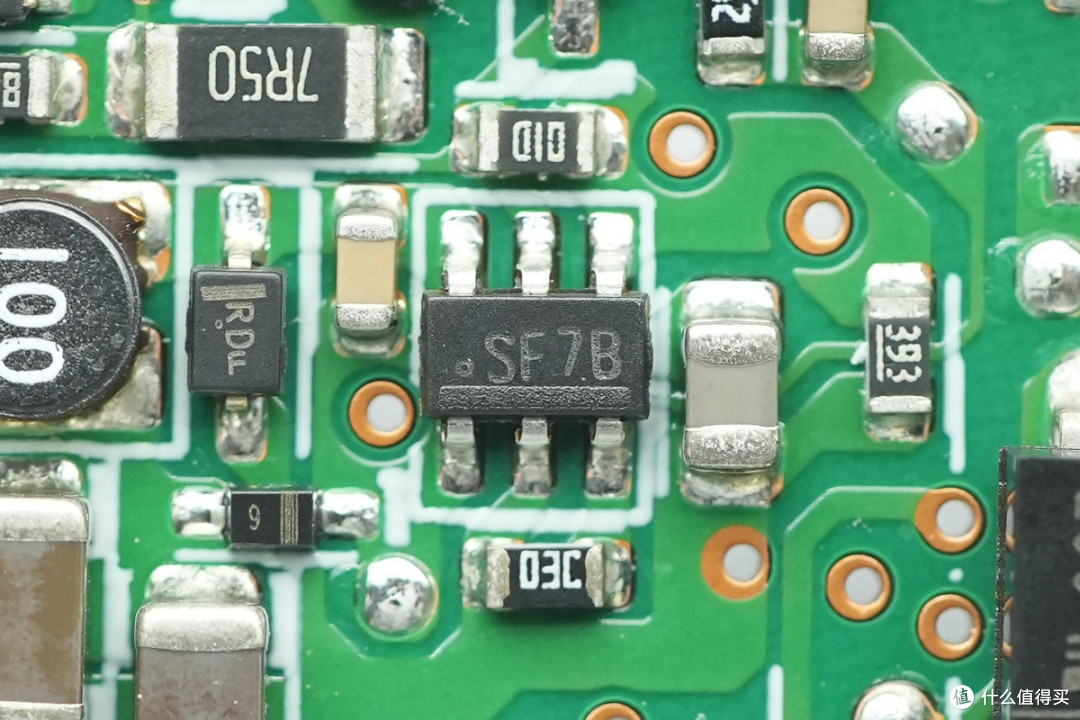

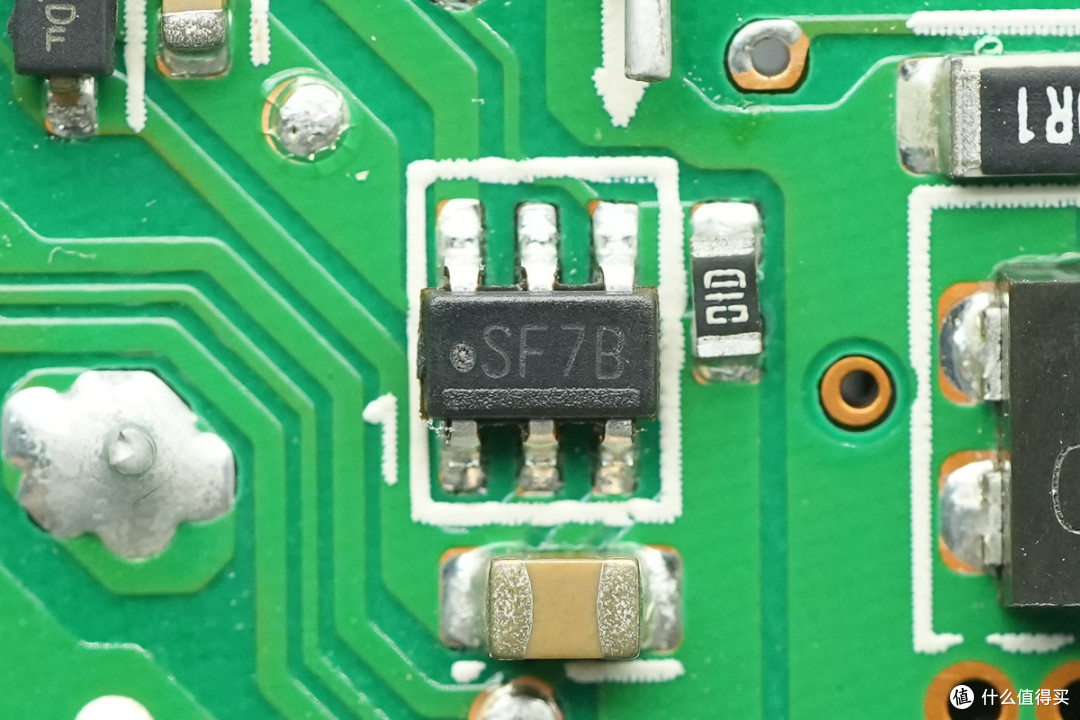

降压芯片来自德州仪器，丝印SF7B，型号LMR12010，是一颗3-20V输入电压，1A输出电流的降压转换器，采用SOT-23封装。

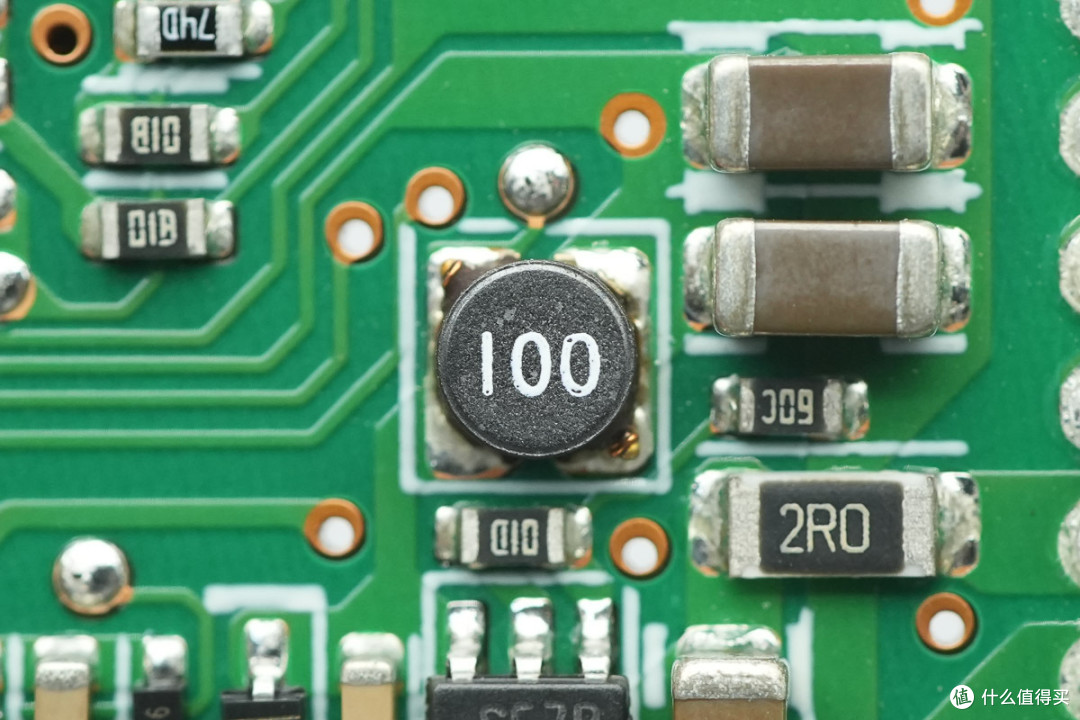

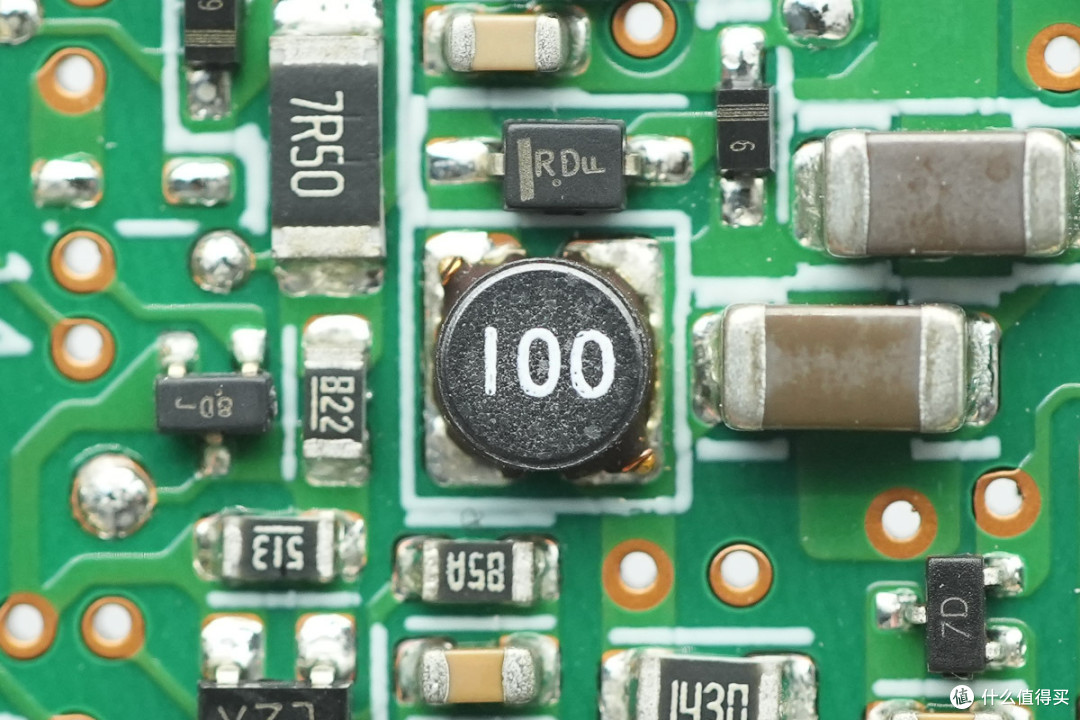

搭配使用的贴片电感特写。

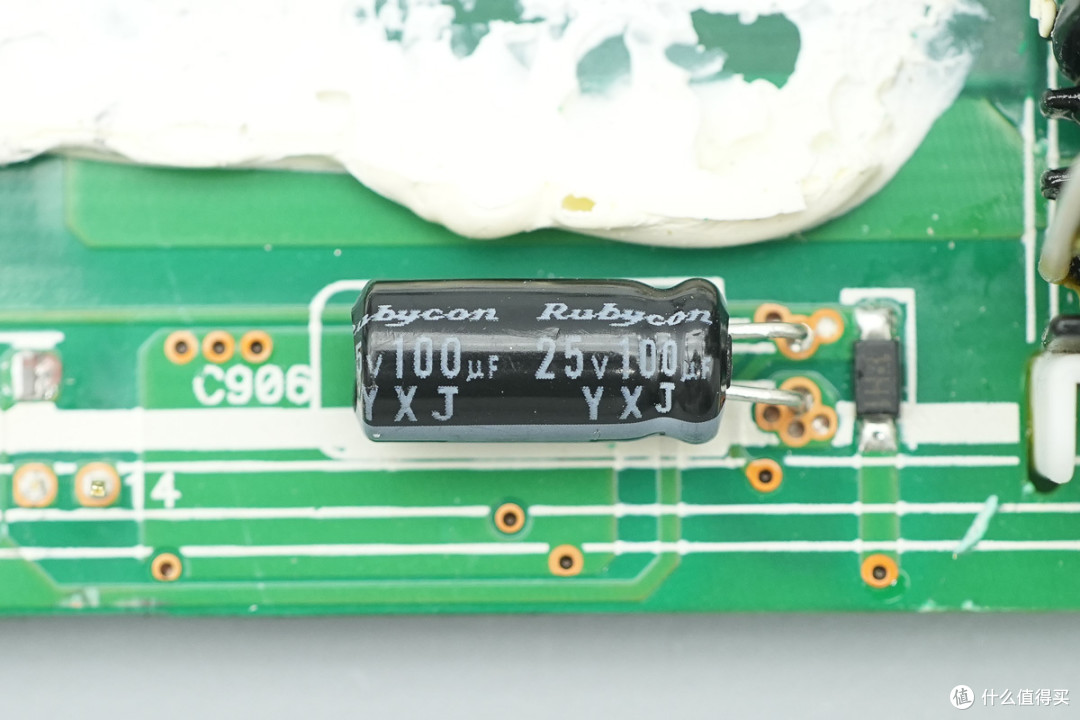

滤波电容来自红宝石，规格为25V100μF。

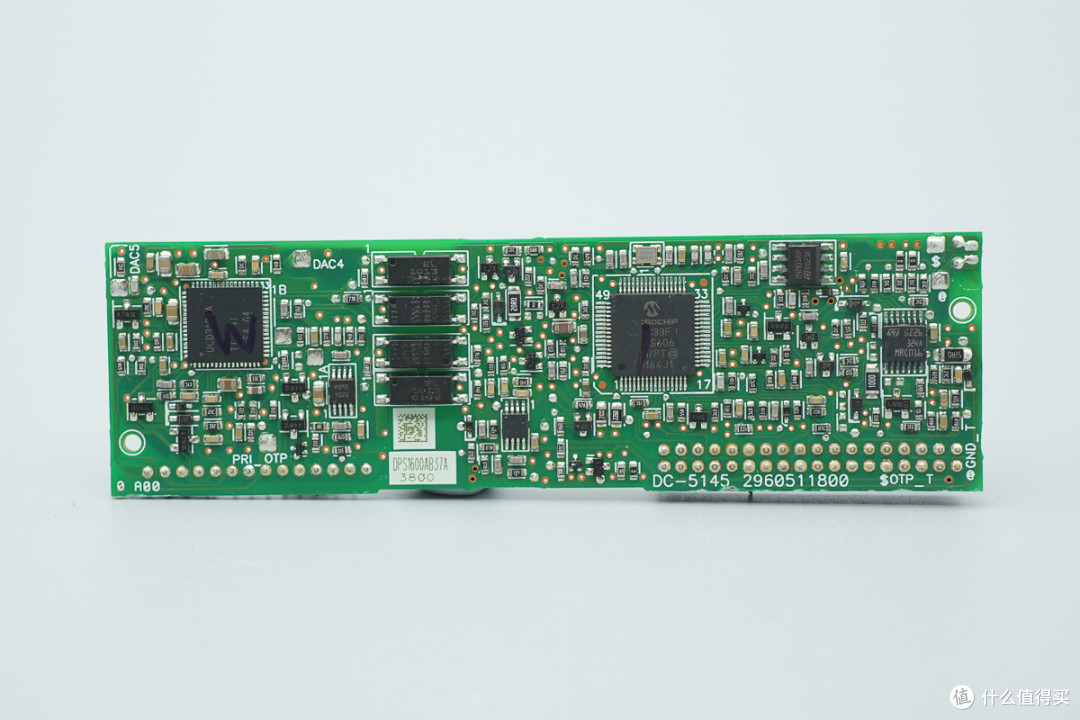

控制小板外侧设有PFC控制器，电压比较器，LLC控制器，运放，存储器。

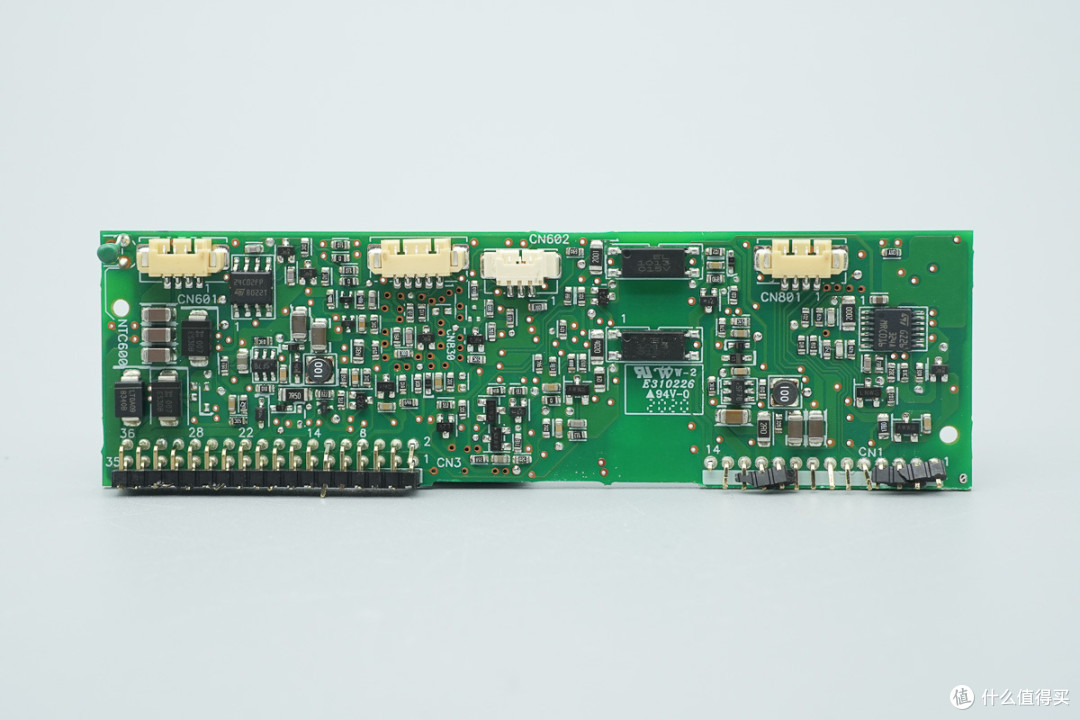

内侧设有运放，降压芯片，存储器。

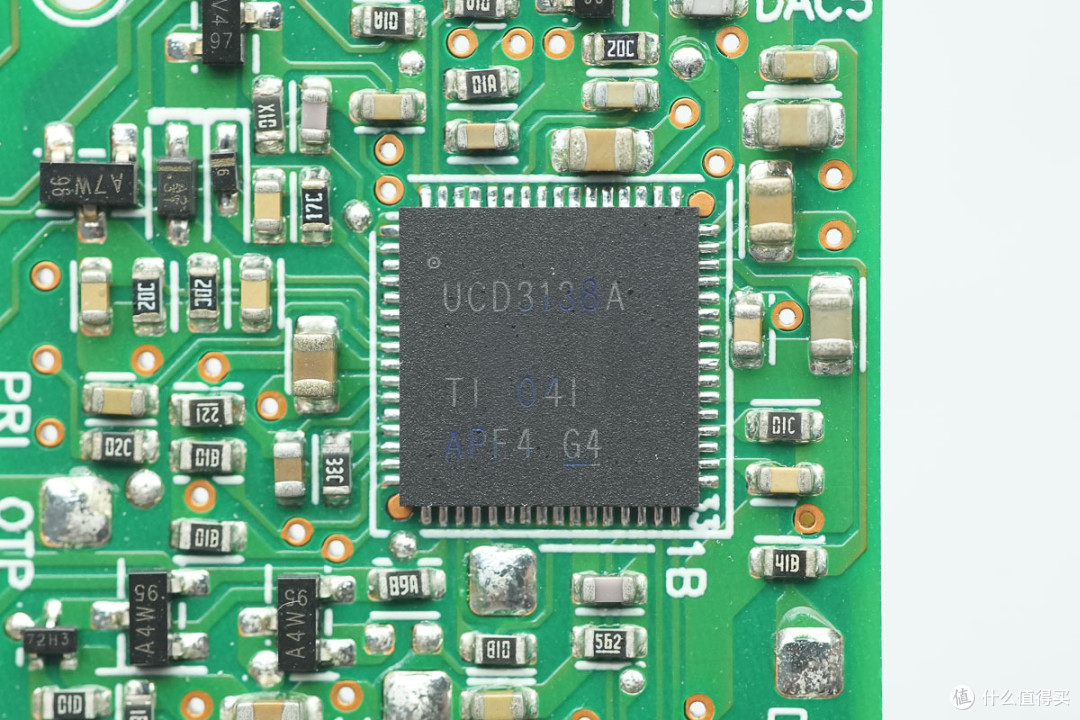

PFC控制器来自德州仪器，型号UCD3138A，是一颗用于隔离电源的高集成数字控制器，芯片内置32位处理器，内置32KB闪存存储器和4KB内存，具备PMBus和UART通讯接口，具备3个独立反馈环路的数字控制，内部集成PID硬件，支持8路PWM输出，采用VQFN40封装。

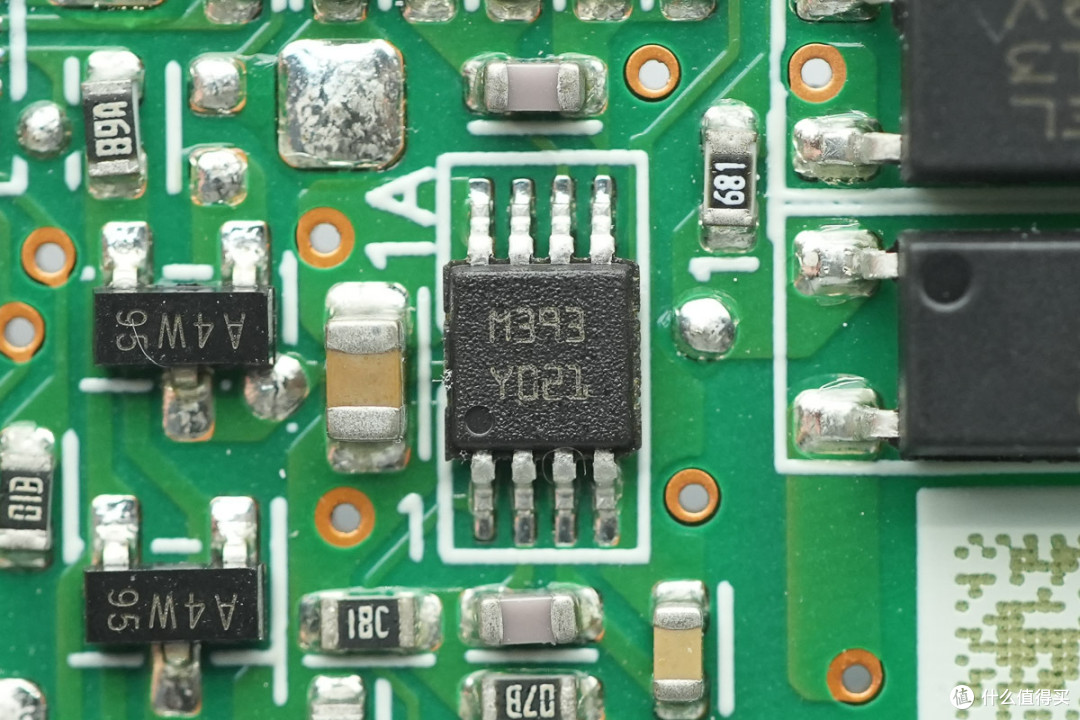

电压比较器来自意法半导体，丝印M393，型号LM393ST，为低功耗双路电压比较器，采用MiniSO8封装。
降压芯片采用德州仪器LMR12010。

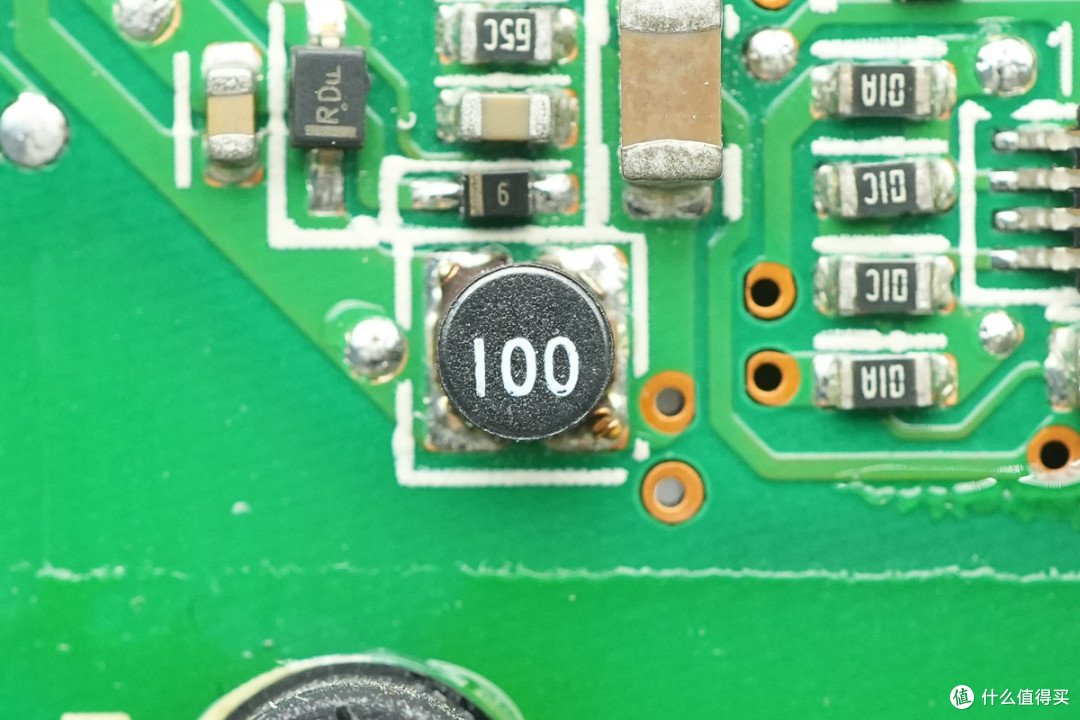

搭配使用的贴片电感特写。

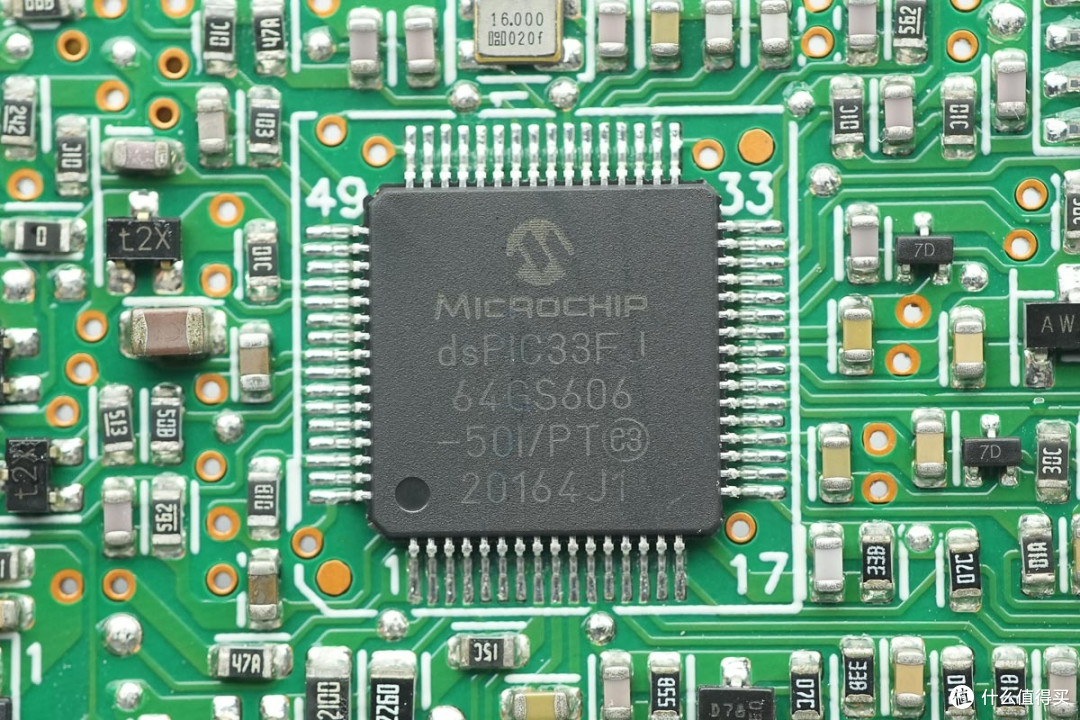

LLC控制器来自微芯科技，型号dsPIC33FJ64GS606，内置16位DSPIC33F CPU，内置64KB FLASH和9KB RAM，内置高速ADC，具备6对PWM驱动信号输出，采用TQFP64封装。

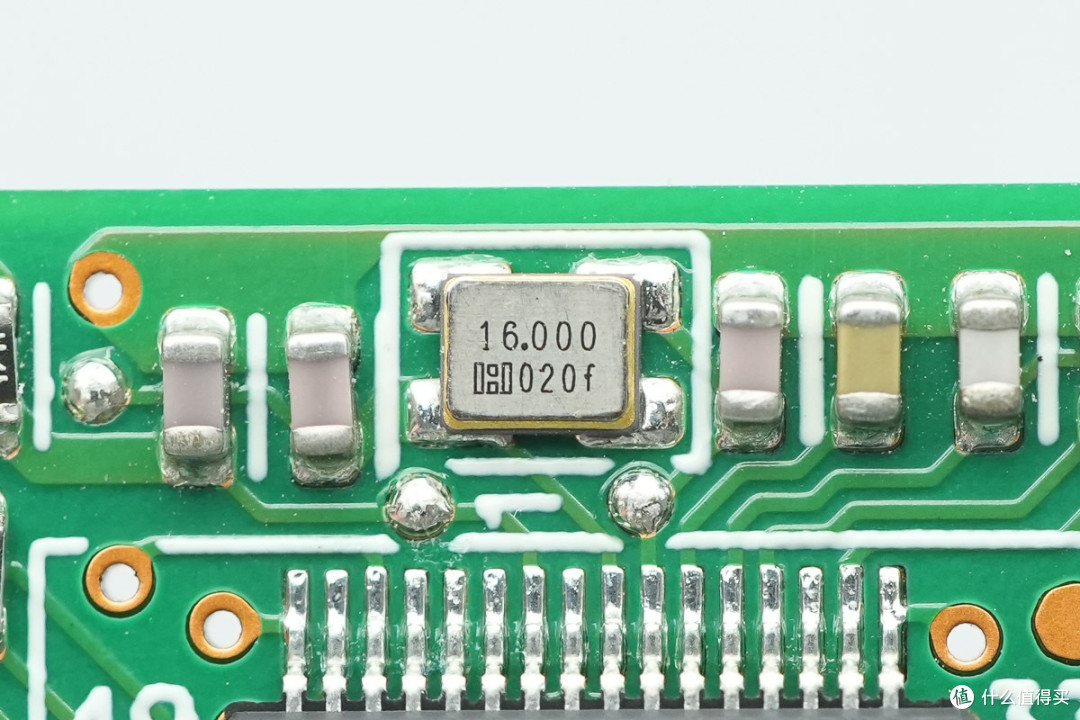

芯片外置16.000MHz时钟晶振特写。

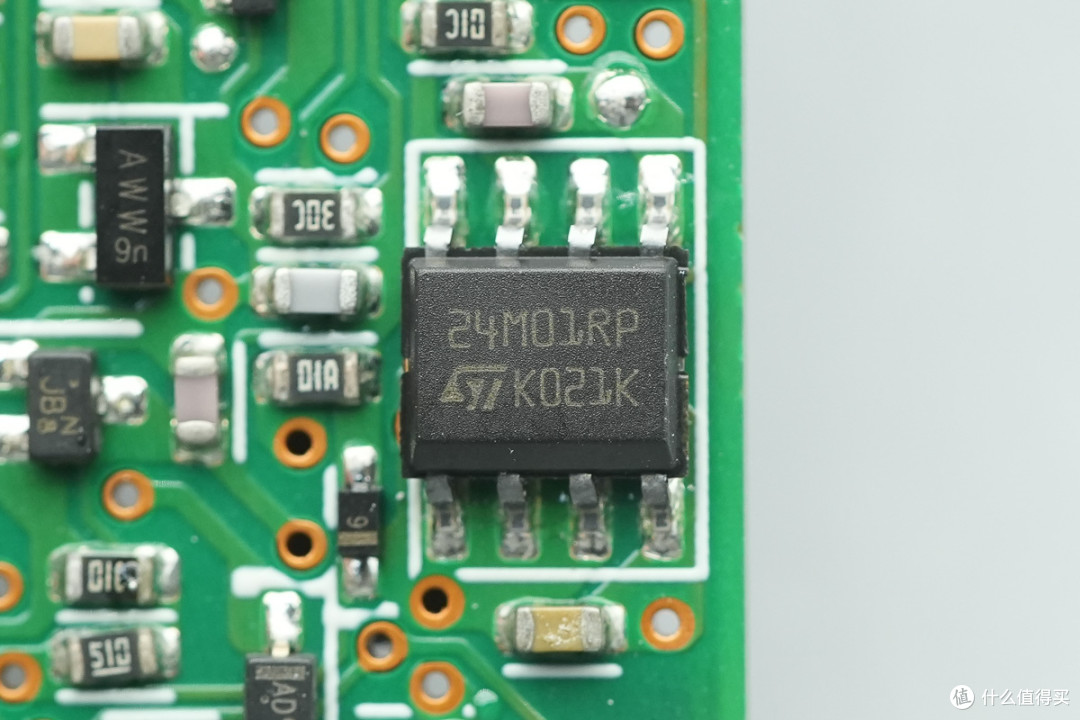

存储器来自意法半导体，丝印24M01RP，型号M24M01-RMN6P，容量为128KB，支持1MHz工作频率，支持1.7-5.5V工作电压，采用SO8封装。

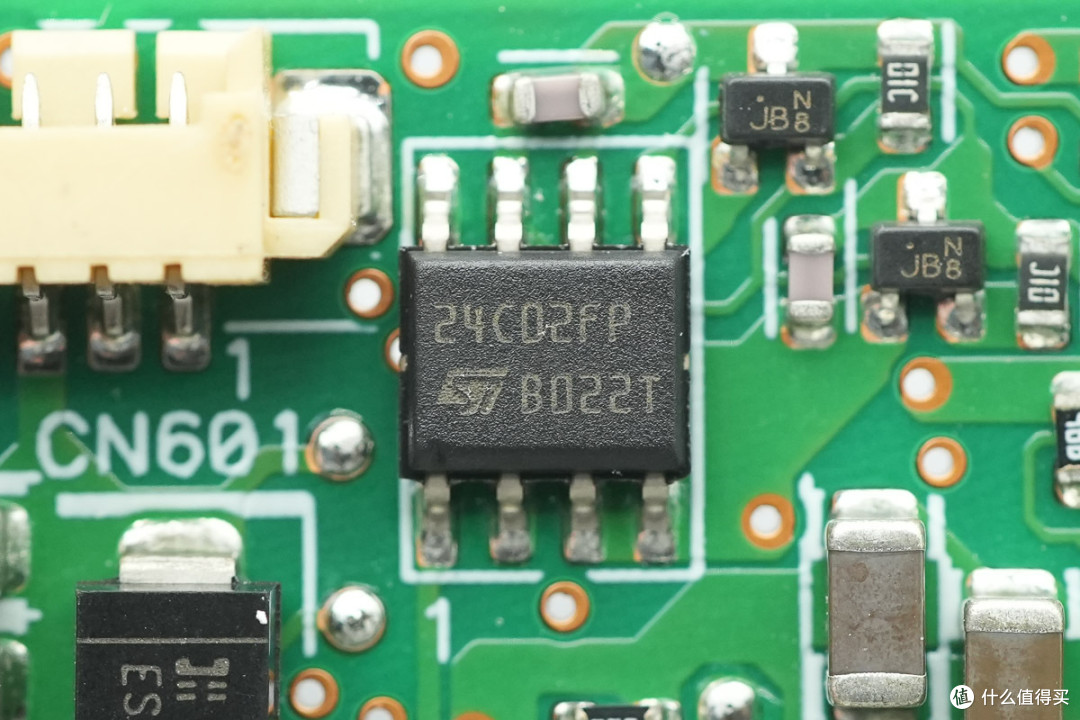

另一颗存储器丝印24C02FP，型号M24C02-FMN6TP，容量为256B，支持1.7-5.5V工作电压，采用SO8封装。

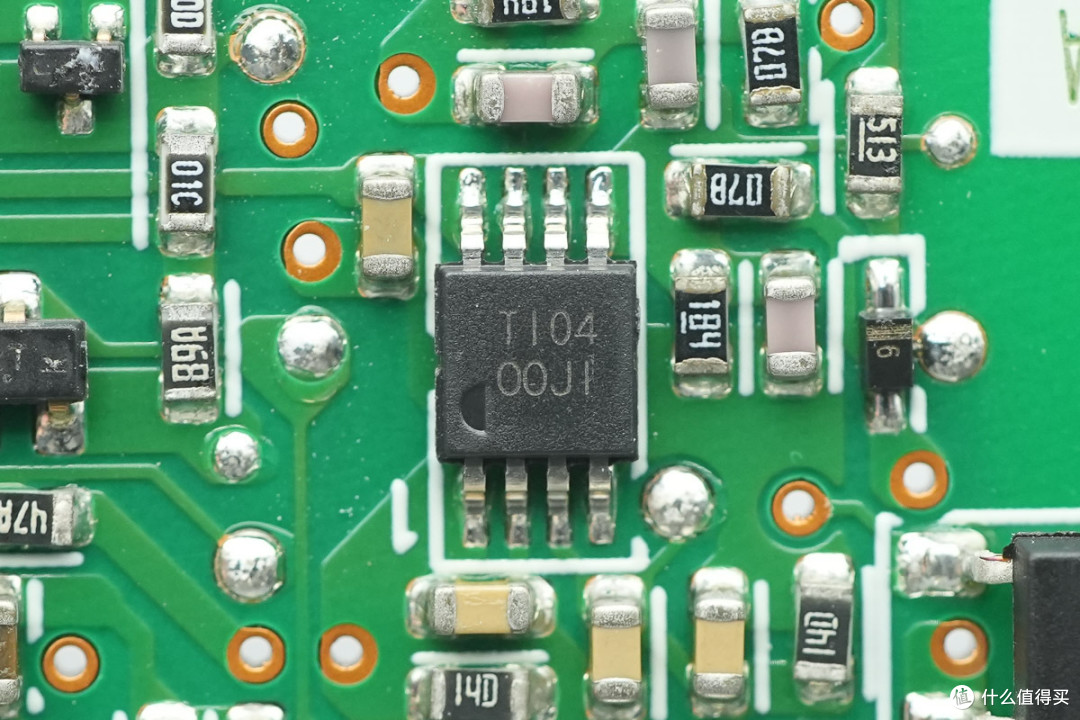

运放来自德州仪器，丝印OOJI，型号OPA2209，为双通道轨对轨输出运放，支持36V工作电压，采用VSSOP8封装。

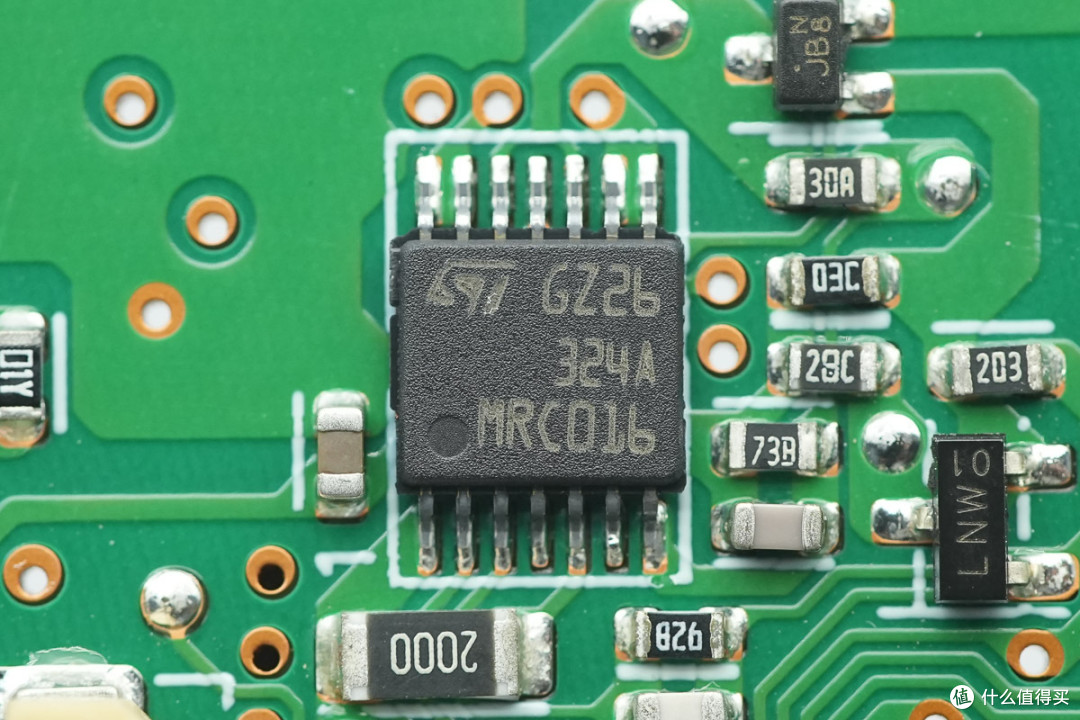

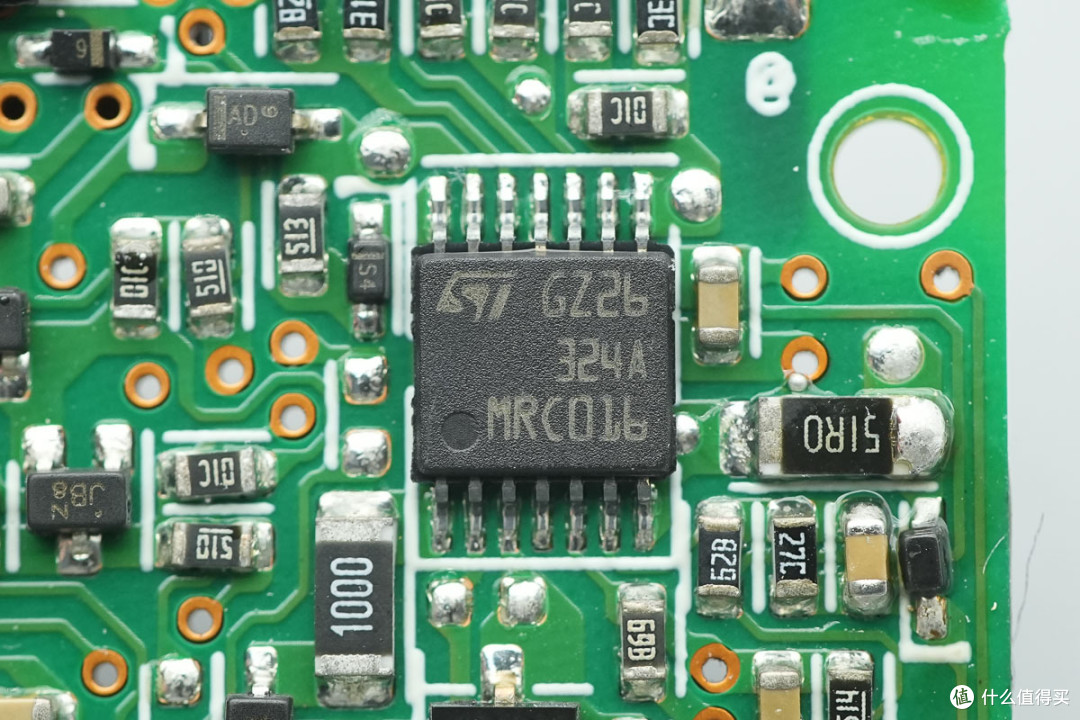

运放来自意法半导体，型号LM324A，为低功耗，低输入偏置电流四运放，采用TSSOP14封装。
另一颗运放型号相同。
降压芯片采用德州仪器LMR12010。
搭配使用的贴片电感特写。

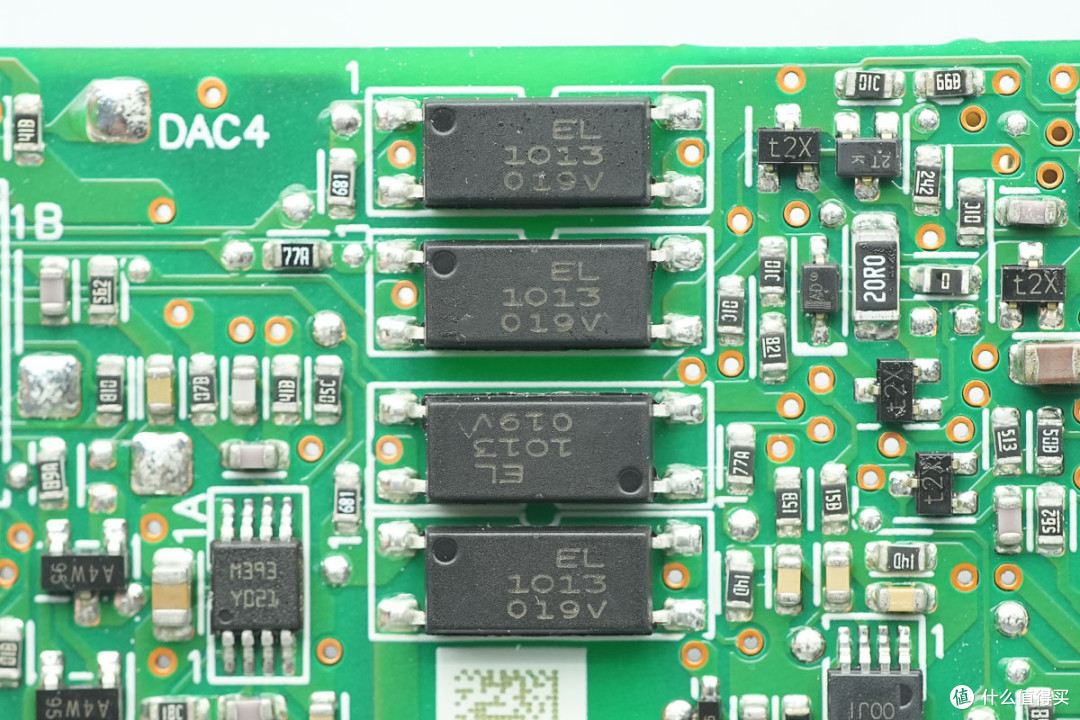

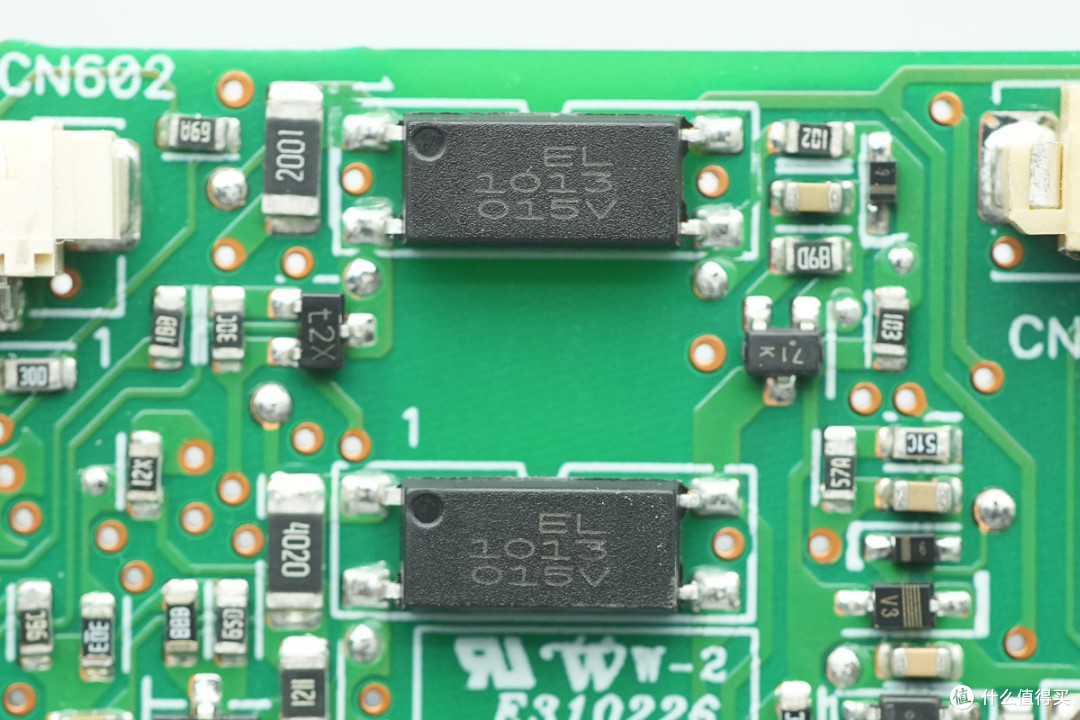

光耦来自亿光，型号EL1013。
两颗光耦型号相同。

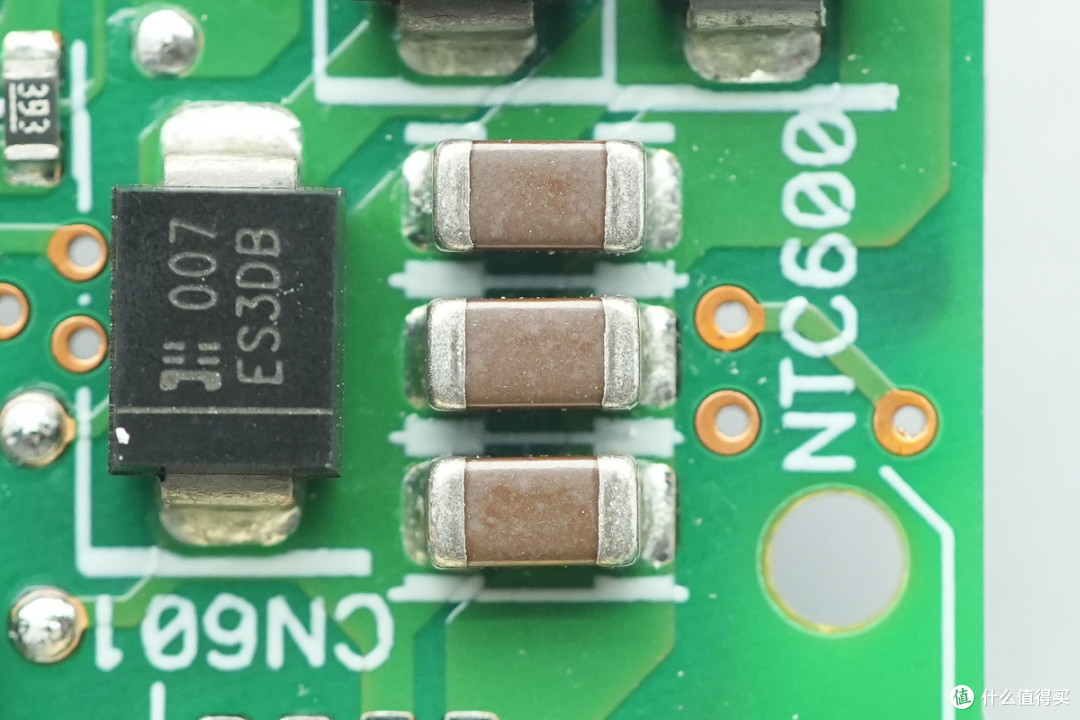

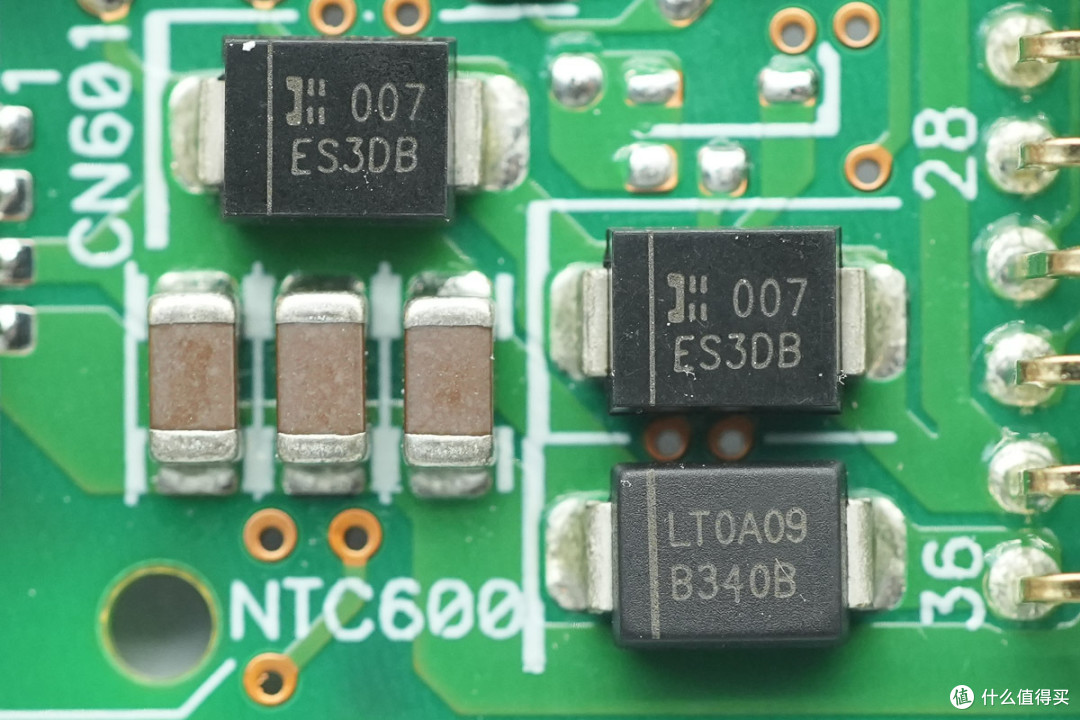

二极管来自达尔，型号ES3DB，右下角一颗型号B340B，均采用SMB封装。
滤波MLCC电容特写。

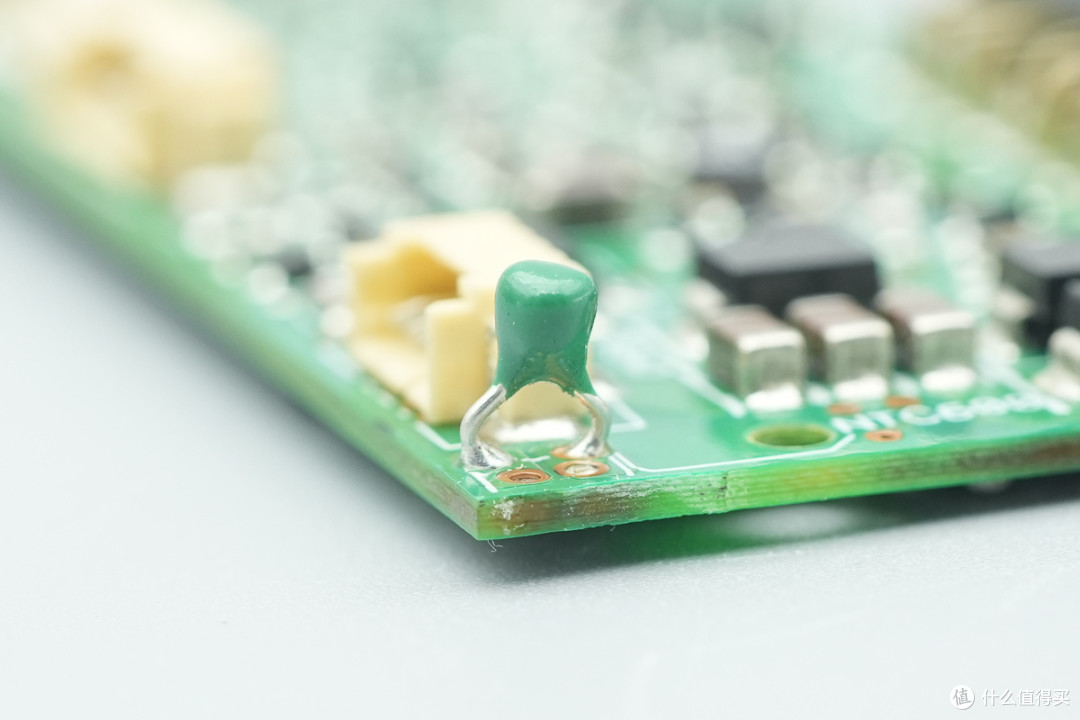

检测进气温度的热敏电阻特写。

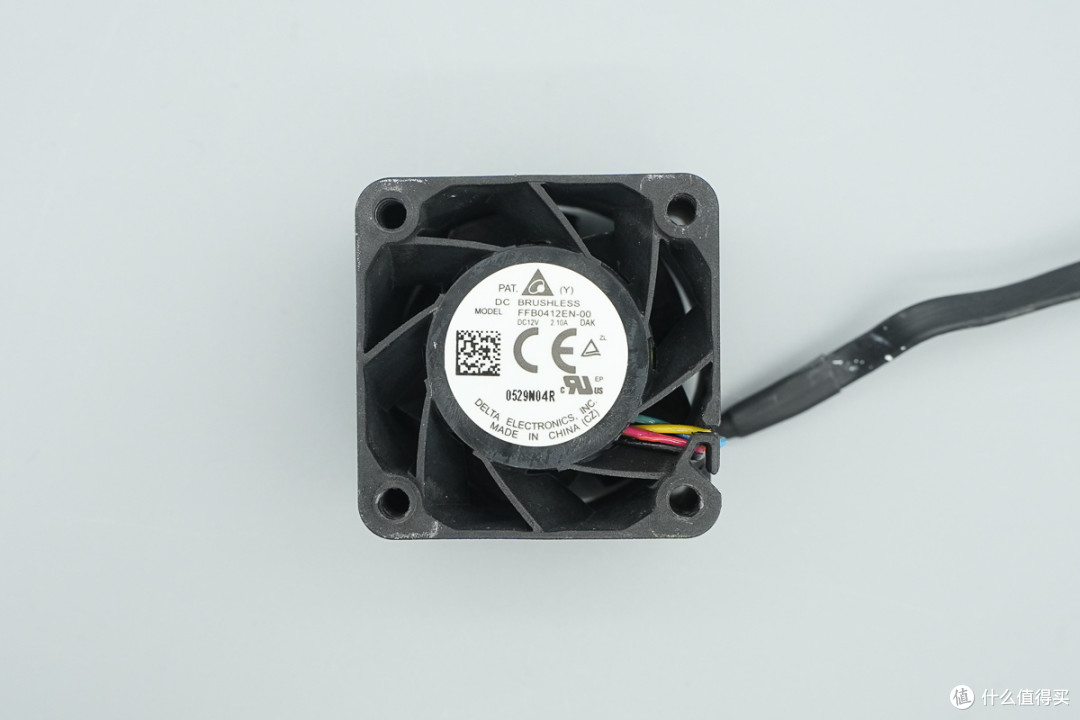

散热风扇来自台达，型号FFB0412EN-00，规格为12V 2.1A，中国制造，并设有静叶片。

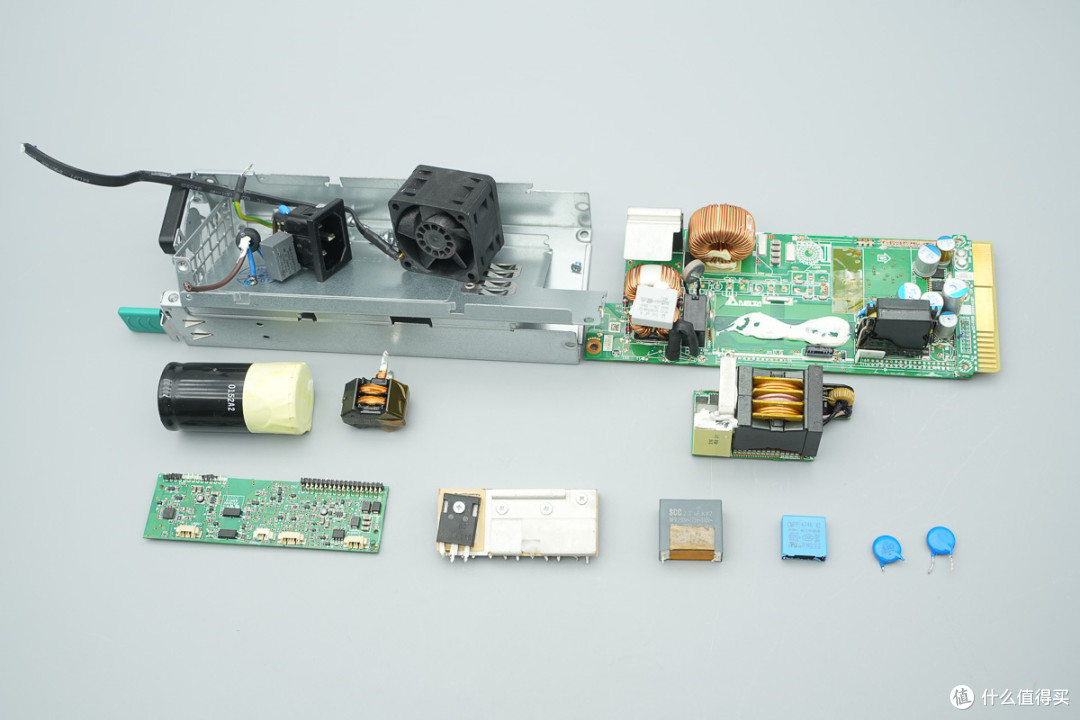

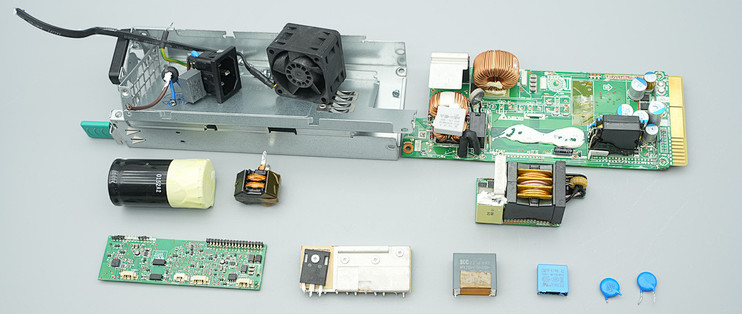

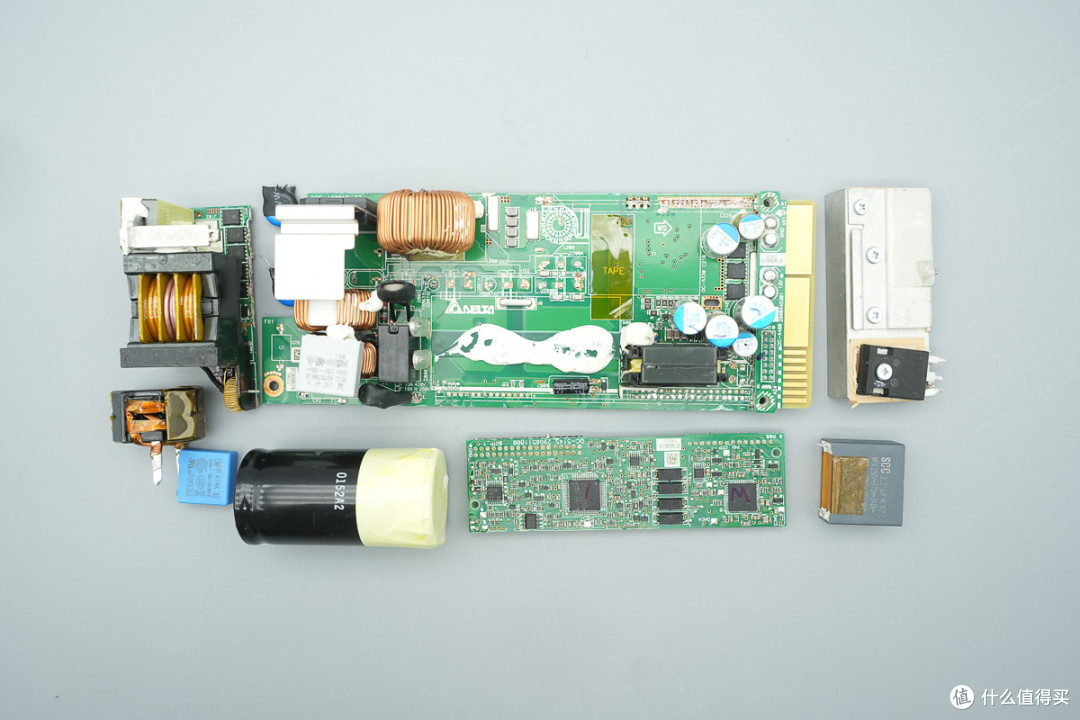

全部拆解一览，来张全家福。
服务器电源网拆解总结

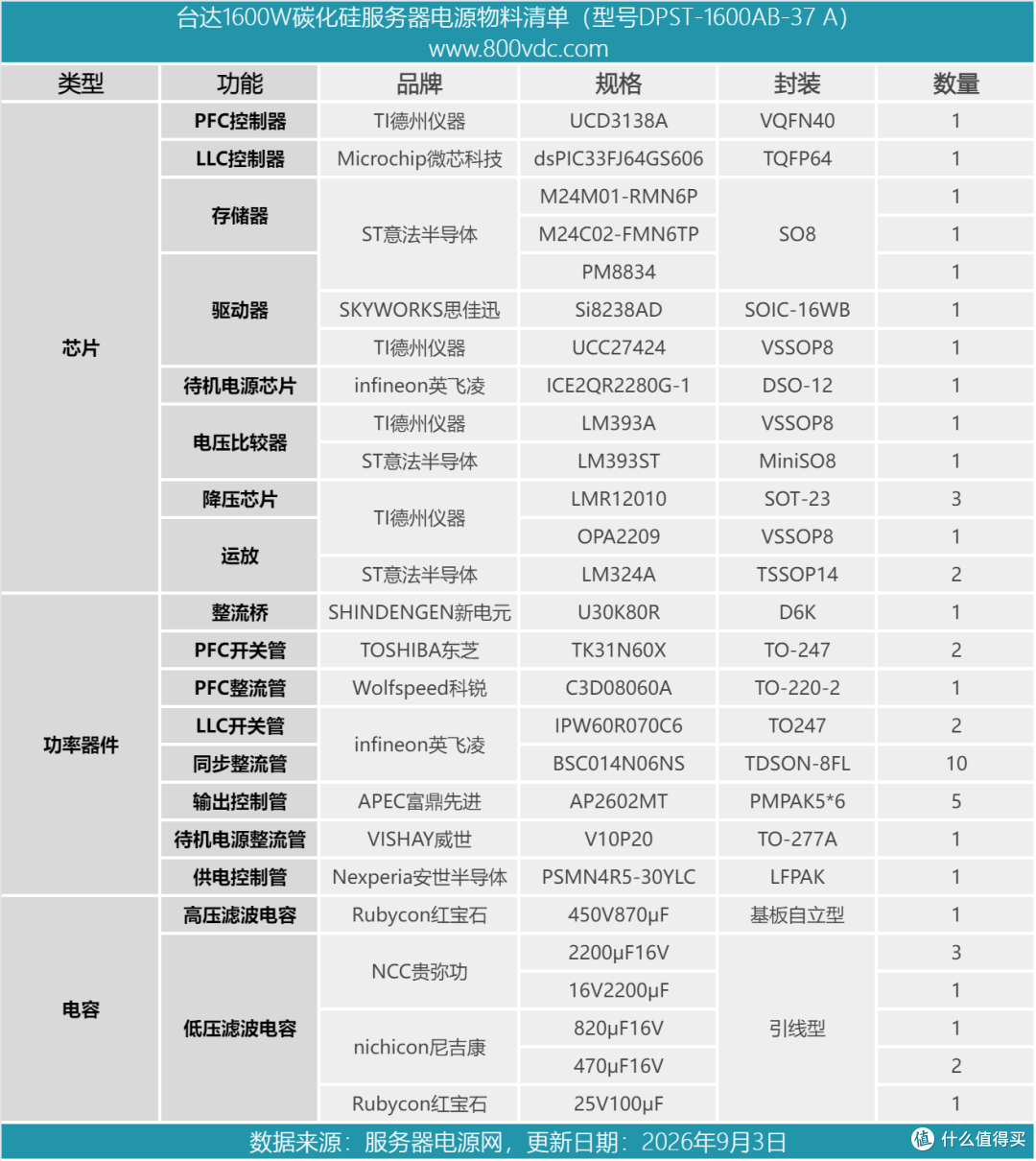

最后附上台达1600W碳化硅服务器电源的核心物料清单，方便大家查阅。
台达这款服务器电源型号为DPS-1600AB-37 A，支持100-120V和200-240V交流输入，支持240V直流输入。电源主路输出电压为12V，输出电流132A，待机电源输出电压12V，输出电流2.1A。电源内部设有散热风扇，从尾部连接器处吸入空气，从交流输入端吹出散热。
服务器电源网通过拆解了解到，台达这款服务器电源采用PFC+半桥LLC+同步整流架构，使用德州仪器UCD3138A用于PFC控制，使用意法半导体PM8834驱动开关管，PFC开关管使用东芝TK31N60X，PFC整流管使用科锐C3D08060A碳化硅二极管。
LLC控制器使用微芯科技dsPIC33FJ64GS606，使用思佳迅Si8238AD驱动LLC开关管，LLC开关管采用英飞凌IPW60R070C6。使用德州仪器UCC27424驱动同步整流管，同步整流管使用英飞凌BSC014N06NS。
待机电源芯片使用英飞凌ICE2QR2280G-1，搭配使用威世V10P20整流管。电源内部使用日系电容滤波，高压滤波电容来自红宝石，滤波固态电容为贵弥功和尼吉康品牌。PCBA模块通过多块小板焊接组成，内部结构紧凑，空间利用率高。
