这一个月，把 YouTube 硬件视频翻成中文配音的那个账号，又把 bitluni 的"自制显卡"系列更新了一集。事情本身不大：一位德国主播把 8192 颗 RISC-V 微控制器排成环形，管它叫家用 GPU，当前总功耗 2161W。 话题 7 月就冲过一轮，国内解说视频直接把这个项目喊成了大新闻：耗时半年打造 8192 核心自制 GPU，用单价 1 毛 3 的芯片挑战英伟达。 评论区照例一半玩梗"穿越早生五十年你就是人类先驱"，一半技术党下场拆台。它到底是整活，还是值得跟进的路线？我把中配原片、IT之家、知乎和英文社区的转载拼了一遍，先说结论：这台机器上，芯片反而是最便宜的一项，真正贵的三笔账——板子、烧录、通信——才是每个想跟风的嵌入式玩家该先看的。IT之家哔哩哔哩
一、这机器到底是什么
思路就一句话：一颗 MCU 管一个像素，同时直接驱动一颗 RGB LED 作为物理输出。 没有显示控制器，没有显存，没有驱动 IC，画面就是一堆 CPU 自己算、自己亮。主控用的是沁恒 CH570，约 13 美分一颗、100MHz、带乘法器、12KB SRAM、原生 USB 和射频，他上一版用的 CH32V3 被直接换掉了。知乎哔哩哔哩

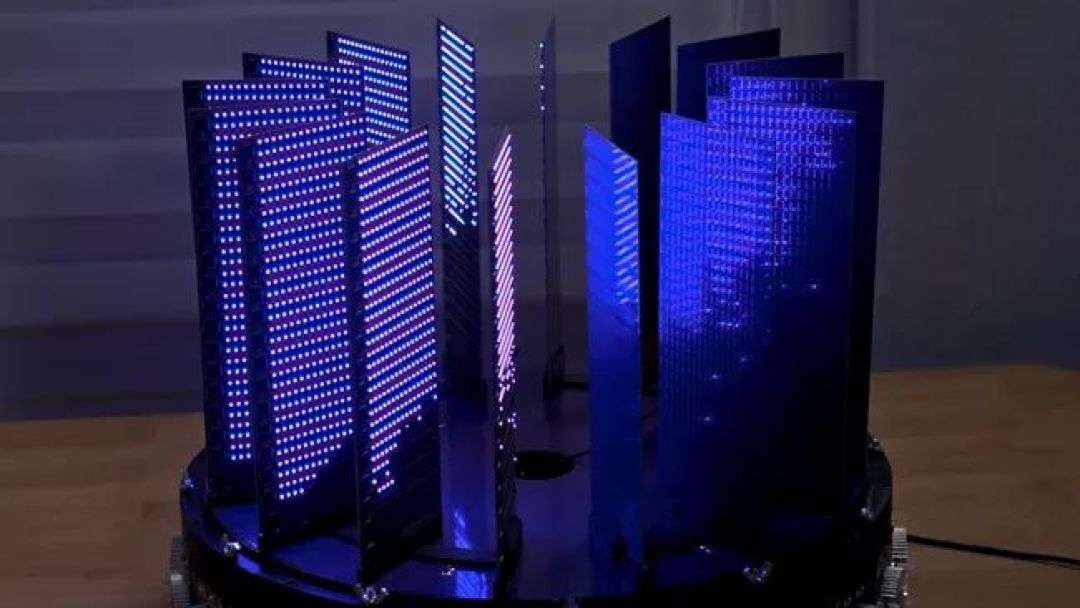

现在展示的形态名叫 Ultra Cluster：8192 个跑在 100MHz 的 RISC-V 核心，外加 256 个带浮点单元的大核做控制层，开发历时半年，按作者自己的说法，还只是最终形态的一小部分。 终极目标是按 QVGA 分辨率铺满 6 万多颗，知乎的转载按单价算下来总成本超过 8000 美元——所谓"廉价 GPU"，从来是单颗的叙事，不是总账的叙事。哔哩哔哩知乎
功耗是这台机器的物理天花板：每颗芯片按 10mA 算，满配就是 650A 电流、约 2kW 功率，顶到欧规插座 3kW 上限，散热难到他开始认真考虑浸没式冷却，而市面上最大的亚克力容器直径 0.5 米，环形刀片刚好塞进去。 这里插一句数字口径：各路转载反复写的"2161W"是当前配置整机的量级，而按 8192 颗、每颗 10mA 粗算只有约 270W、82A，两者差额落在 LED、控制核和电源转换上，没有一篇转载把这解释清楚——把它当量级参考，别当精确值。 英文社区 Hackaday 的粗算口径同样是"满配约 2kW"，各家在这一点上倒是对得上。哔哩哔哩知乎Hackaday
二、成本账：芯片是唯一没花钱的一项
顺手纠正一个口径：标题里的"1 毛 3"其实是 13 美分，换算下来接近 1 块人民币一颗，不是 1 毛 3。单颗百元级以下这个前提没变，但你按"1 毛 3"去备复刻物料，预算会直接算错一个数量级。更劲爆的细节几乎没被转载提到：铺满六万颗的供货，沁恒 CTO Patrick 确认可以供货，还承诺先免费给一万颗。 换句话说，芯片这一行在他的账本上约等于零成本——你没有这个待遇。哔哩哔哩
真正贵的几行：整片刀片板的设计复杂度把板厂服务器压垮了，每块板超 1 万个过孔、约 5000 个元件，最后不得不拆成两块板并排；先订的 4 块贴片板加 1 块裸板，含运费税费就约 400 欧——这还只是打样，不是铺满。 供电先上了一台 3kW 的海盗船 ATX 电源顶住，后面再接 DC-DC 降压。 电费这笔小账自己算：按整机 2161W 连续跑，一天约 50 度电，民用电六毛一度就是三十块上下；真要点满一个月，近千块电费够买一张千元内二手卡还有找。哔哩哔哩知乎
三、三堵墙：复刻之前先背下来
他的踩坑清单比点亮画面值钱，也是中配原片的主线。
第一堵是时钟墙。他第一反应是省掉 6 万多颗晶振——用行控制器的 PWM 引脚直接喂外部时钟，结果高速下信号劣化，查下去才发现 CH570 时钟引脚最高耐压仅 1.4V，且没有外部时钟旁路模式，只能回头改板加晶振封装，硬拖了几周。 教训很具体：别先按"能省"立项，先把数据手册读穿。哔哩哔哩

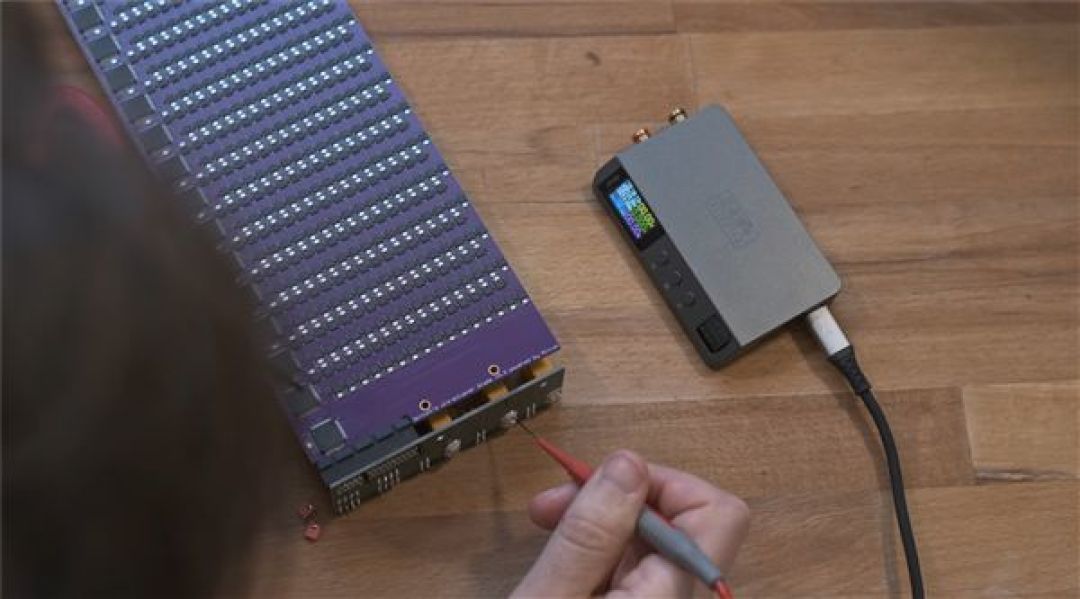

第二堵是通信墙。刀片到手后第一版两级之间根本通不上话，示波器抓出来 MOSI 电压只有一半——RX/TX 接反、两端同时驱动，因为他预先在每根信号上串了电阻，最后靠飞线救活。 修好之后的结论也很冷静：CH570 的 SPI 到 15Mbps 就开始出问题，7.5Mbps 才是稳定线。中配评论区那句话说到位了：8192 颗加起来，可能打不过一颗 Xeon。 批评是对的，但没说到点上——这台机器的瓶颈从来不在算力。哔哩哔哩哔哩哔哩
第三堵是烧录墙，也是围观者最容易低估、复刻者一定会骂的一项。一块刀片 1024 颗芯片不可能手一颗颗刷固件——他用 Bambu Lab 的 Bumblebee 3D 打印机做了弹簧针烧录臂，配 Home Assistant 和 NodeRED 搭校准界面，用 Python 批量调用 OpenOCD 烧录、自动检测失败再微调位置重试。 一句话：八千颗芯片的机器上，最耗时的工序不是焊，是让烧录自动化。哔哩哔哩
四、普通玩家该站哪一级
先说结论：别复刻 8192。就算芯片白送，6 层板、3kW 电源、烧录自动化这三样，没有一样是新手坑。原片其实给了一个现成的阶梯，每一级的学习点都是实的：先做 32 颗一行的测试板——一条硬件 SPI、32 路独立片选，把布线和抗干扰闭环走完，预算几百块；再谈 1024 颗一整片的 6 层板和自动烧录；满配，先等他本人铺完。他订 6 万颗芯片还得托中国代理转 Allnet 下单，而你这边，嘉立创下单三天到货、沁恒单颗零售、全中文手册。中配视频下 98 赞的那条就是圈内共识：嘉立创，沁恒，拓竹……看来国内真是创客天堂啊。 反证也交代一下："为什么不用 FPGA"是这类手搓显卡视频下最常被抬的杠——FPGA 的浪漫是 FPGA 的，分立与集群路线的浪漫是把 650A 这个抽象数字，变成你桌上真实跳动的像素。这类项目的交付物从来不是算力，是工程直觉。哔哩哔哩
五、接下来盯什么
三个信号：追加订的 15 块刀片板到手没有；背板加 FPGA 验证之后，控制层怎么统一烧录调度；以及最值钱的——他会不会把烧录自动化那套工装开源出来，那比 GPU 本身对国内复刻党更有用。至于想入坑的，阶梯第一级 32 颗一行的账本文里已经算完：你买的不是显卡，是他替你预验过的三堵墙。
