支持N+1冗余并联，金升阳320W CRPS服务器电源拆解

前言

CRPS 作为通用冗余服务器电源标准，凭借标准化尺寸、热插拔、N+1 冗余、PMBus 数字化监控等特性，已经成为机架服务器、网安设备、边缘计算硬件的主流供电方案。

金升阳LMS350‑G12B是一款350W输出的CRPS规格服务器电源，满足80 PLUS金牌能效，同时兼容交流市电与国内机房240V高压直流输入，支持BMC通过PMBus进行完整状态监控、故障告警与黑匣子记录，面向国产服务器、网络安全设备、边缘机柜等场景设计。

下面我们将通过完整拆解，了解这款国产CRPS电源的整体结构、器件选型、电路架构与用料细节。

金升阳320W服务器电源外观

金升阳320W服务器电源为经典CRPS‑185版型设计，机身采用镀锌钢板外壳。

机身正背面设计有接地弹片，顶部贴有电源铭牌。

电源铭牌特写

型号：LMS350-G12B

AC输入：100-240V~，50-60Hz，5-2.5A

DC输入：240V⎓2.5A（仅限中国地区使用）

DC输出：+12.2V 29A+12.0VSB 3A

制造商：广州金升阳科技有限公司

电源通过了CCC、UKCA、CE认证。

输入端是经典提手、散热风扇、供电接口、脱扣把手和电源指示灯设计。

输出端设有防护格栅和金手指小板。

实测电源机身带金手指总长度为199.15mm。

宽度为73.74mm。

厚度为40.14mm。

电源拿在手上的大小直观感受。

另外测得电源重量约为635g。

金升阳320W服务器电源拆解

拆掉螺丝将机身外壳打开，PCBA模块采用麦拉片包裹。

内部PCBA模块也是使用螺丝进行固定，指示灯以及散热风扇供电线连接到侧边控制板，连接处打胶加固防脱落。

连接导线冷压端子焊接。

PCBA模块正面一览，除侧边辅助电源小板外，高压滤波电解电容也采用小板焊接，此外共模电感、整流桥、谐振电容、变压器等器件打胶加固。

主板背面设有贴片Y电容、PFC控制器、LLC控制器、光耦、同步整流管、输出控制管、运放等器件。

PCBA模块前端设有Y电容、保险丝、压敏电阻、安规X2电容、共模电感、薄膜滤波电容、整流桥、继电器以及NTC热敏电阻。

两颗蓝色Y电容料号AR102M。

保险丝外套热缩管绝缘保护。

压敏电阻特写，料号10D471K-3。

安规X2电容来自六和电子，规格为0.47μF。

共模电感用于滤除EMI干扰。

另一颗安规X2电容来自六和电子，容量1μF。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1102M。

特锐祥TMY1102M贴片Y电容资料信息。

另一颗特写。

整流桥来自扬杰科技，型号KBJ1010，规格为1000V 10A，采用KBJ封装。

继电器来自宏发，型号HF32FV-G/12-HSTF，为超小型中功率继电器，内置一组常开触点，触点切换能力10A，线圈电压12V。

NTC热敏电阻来自万明，丝印15D100。

薄膜滤波电容也是来自万明，规格为1μF450V。

模块一侧设有PFC升压电感、谐振电容、LLC变压器、固态滤波电容等器件。

将PFC升压电感和谐振电容拆掉，可以看到内侧区域设有PFC开关管、PFC整流管以及LLC开关管，并为器件配备散热片，同时之间塞入导热垫提升导热效果。

运放来自德州仪器，丝印T365，实际型号为TLV365DBVR，单通道50MHz零交叉架构CMOS高速运放，轨到轨输入输出，支持2.2‑5.5V单电源供电，采用SOT‑23‑5封装。

PFC控制器来自德州仪器，型号TMS320F2800137，芯片内置120MHz主频C2000 32位MCU，集成FPU和TMU，具备256KB FLASH和36KB RAM，具备I2C端口，CAN端口，SPI端口，SCI接口，内置ADC和DAC，具备增强型控制外设，采用VQFN48封装。

两颗钳位二极管丝印KJG，型号BAV99DW，用于信号钳位保护。

PFC开关管来自NCEPower新洁能，型号NCE65T260，NMOS管，耐压650V，导通电阻220mΩ，采用TO-220封装。

PFC升压电感底部设有电木板，两侧打胶加固。

PFC整流管来自平伟，丝印UF86，采用TO220封装。

PFC旁路二极管型号GS3M。

两颗高压滤波电解电容来自AiSHi艾华。

电容规格均为100μF450V。

LLC控制器型号被打磨，采用SOP16封装。

两颗LLC开关管也是来自新洁能，型号NCE65T360F，超结NMOS管，耐压650V，导通电阻290mΩ，采用TO-220F封装。

谐振电容规格为0.068μF630V。

LLC变压器特写。

奥伦德OR1008光耦用于输出电压反馈。

同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。

同步整流管来自士兰微，型号SVG042R5NL5，NMOS，耐压40V，导阻2.5mΩ，采用PDFN5*6封装。

固态滤波电容来自绿宝石，规格均为820μF16V。

输出控制管来自士兰微，型号SVG032R4NL5，NMOS，耐压30V，导阻2.4mΩ，采用PDFN5*6封装。

另一侧焊接辅助待机电源小板。

将小板拆下，板子一面设有降压芯片、待机电源主控芯片、数字隔离芯片以及光耦。

另一面设有降压电感、滤波电容、辅助待机电源变压器、整流管以及供电控制开关管。

降压芯片来自金升阳，丝印1301，型号SCM1301A，为高效宽输入范围1A同步降压转换器，支持4.5-40V输入电压，开关频率为700kHz，输出电流高达1A，采用TSOT23-6L封装。

10μH降压电感特写。

丝印BL的三极管型号为BCX56-16，用于供电稳压输出。

待机电源主控芯片来自士兰微，型号SDH8666QX，内置高压MOS与高压启动源，采用EHSOP‑5封装。

滤波电容规格为47μF35V。

辅助待机电源变压器特写。

整流管来自平伟，型号PS15150LT，为肖特基二极管，规格为150V 15A，采用PS-277B封装。

另一颗整流管型号PS1550L，为肖特基二极管，规格为50V 15A，采用PS-277B封装。

固态滤波电容规格为1200μF16V。

另一颗滤波电容来自绿宝石，规格为47μF35V。

用于供电控制的开关管来自新洁能，型号NCE3035G，NMOS，耐压30V，导阻5.9mΩ，采用DFN 5*6 EP封装。

数字隔离芯片来自思瑞浦，型号TPT7741F，为4通道增强型高性能数字隔离器，具备三个正向通道和一个反向通道，采用WSOP16封装。

奥伦德OR 1008光耦用于隔离通信。

输出端一览，主板左侧区域还设有主控MCU、稳压芯片、运放等器件。

稳压芯片来自长晶科技，型号CJT1117B-3.3，支持20V输入电压，输出电压3.3V，输出电流1A，采用SOT-223封装。

两颗BAV99DW钳位二极管特写。

运放来自圣邦，丝印GID，型号SGM8273-1，是一颗低噪声，高精度，高压运算放大器，具备轨到轨输入输出，采用SOT-23-5封装。

主控MCU来自兆易创新，型号GD32F330RBT6，芯片内置ARM Cortex-M4 32位内核，主频为84MHz，芯片内部集成128KB FLASH和16KB SRAM，具备USART、I2C和SPI接口，采用LQFP64封装。

MCU外置12.0MHz贴片时钟晶振特写。

BAV99DW钳位二极管特写。

双三极管来自长晶科技，型号CJ2045，内置40V耐压NPN和PNP三极管，采用SOT-23-6L封装。

运放来自圣邦，型号SGM2904，支持单电源和双电源供电，具备高转换速率，低噪声，低偏置电流和低偏移特性，采用MSOP-8封装。

BAV99DW钳位二极管特写。

另外两颗BAV99DW钳位二极管特写。

另外两颗圣邦SGM2904运放特写。

电流检测芯片来自圣邦，丝印M93，型号SGM8199A2，支持高侧和低侧应用，支持双向电流检测，支持28V供电电压，采用SC70-6封装。

热敏电阻特写，焊脚套有绝缘管。

散热风扇来自鸿华，型号HA4028M12SB-Z，尺寸 40×40×28mm，规格为12V 0.65A，4线PWM调速设计，可24h连续运转。

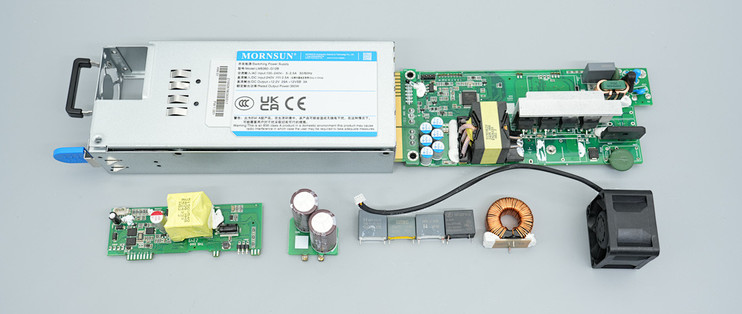

全部拆解一览，来张全家福。

服务器电源网拆解总结

最后附上金升阳320W服务器电源的核心器件清单，方便大家查阅。

金升阳LMS350‑G12B服务器电源具备热插拔、N+1冗余并机、主动均流、防输出倒灌、远端电压补偿等服务器电源必备功能。同时支持交流以及国内机房240V高压直流输入，80 PLUS金牌能效，满足CCC、CE、UKCA安规认证，面向国产化服务器、网安设备、边缘计算机柜等应用场景。

电路架构采用数字PFC+LLC谐振+同步整流经典服务器电源拓扑，PFC部分由TI C2000系列数字MCU完成算法控制，输出侧恩智浦TEA2095同步整流控制器，配合多颗士兰微低导阻MOS管完成整流输出。

辅助待机电源使用士兰微SDH8666QX主控芯片。整体来看，产品完整落地 CRPS 全部功能，双输入适配国内机房环境，大量采用国产功率元器件，国产化程度比较高。
