健康监测功能对于智能穿戴设备来说一直是比较重要的发展方向,此前在手环、手表类产品上已经发展得较为成熟,耳机也具备与人体亲密接触、佩戴方便等特点,所以目前也有很多厂商在做这方面的积极探索,把耳机类产品与健康监测、辅助等功能结合在一起。

今天我爱音频网拆解的是来自华米科技的一款支持睡眠健康监测功能的产品,Amazfit ZenBuds睡眠耳塞。这款睡眠耳塞单耳仅重1.78克,内部搭载楼氏全频动铁发声单元,可以播放手机或者耳机内储存的助眠音律;耳塞检测到用户熟睡后自动暂停播放,也可以定时停止播放;睡眠过程中耳塞可以监测心率,记录睡眠状态和阶段,用户可在APP内查看睡眠质量报告;耳塞的睡眠续航为12小时,睡眠音律可连续播放8小时,充电盒额外提供7次续航。在设计和功能定位上都不同于市面上的真无线耳机类产品。

实际使用过程中,耳塞首次使用靠近手机即可配对,手机APP内有助眠音律曲库,可将音乐资源传输到耳塞上;佩戴耳塞会自动播放音乐,可以在手机上设置熟睡后自动暂停播放,并且有闹铃功能,可提醒用户按时醒来;手机APP内可查看详细的睡眠报告,内容有深睡占比、浅睡占比、清醒次数、翻身次数、睡眠平均心率和常用睡姿等,非常全面,配合手机还可以记录鼾声和梦话,整体的体验较为独特。

华米科技基于强大的人工智能算法和大数据分析能力,为用户提供7x24小时健康监测服务,并通过将智能可穿戴技术集成到全球物联网,为用户创造更智能、便捷的生活方式。此前我爱音频网曾经拆解过Amazfit Powerbuds真无线运动耳机,其内置心率传感器,可以更好地监测运动状态,给用户更多反馈信息。

下面一起来看我爱音频网详细的拆解报告吧~

一、Amazfit ZenBuds 睡眠耳塞 开箱

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

包装盒为华米科技常用的灰色,左上角华米科技的Logo和左下角的产品名“Amazfit ZenBuds智能助眠耳塞”均采用烫银工艺,增加品质感。中心区域是耳机的渲染图,右下角是四个产品特色功能:遮噪耳塞、无感佩戴、内置音律、睡眠监测。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

包装盒背面是部分产品参数,后面会详细介绍。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

包装盒内物品,耳塞和充电盒,充电线缆和耳塞,及产品说明书。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电线缆为USB-A to USB Type-C接口。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳塞额外附赠了三副不同尺寸的硅胶耳套,确保不同人群佩戴的舒适度。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒外观近似一个圆形,壳体与耳塞一样采用亲肤材质,手感出色。盒盖上有AMAZFIT华米科技的品牌名。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒为旋转盒盖设计,向左、右侧旋转盒盖即可打开。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

盒盖顶部的磁铁,涂刷成了与壳体近似的颜色。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

盒盖内侧是部分产品信息。耳塞型号A1943,充电盒A1945,输入5V⎓0.2A,输出5V⎓0.02A,电池容量280mAh、1.06Wh。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒底部有一圈橡胶防滑垫。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

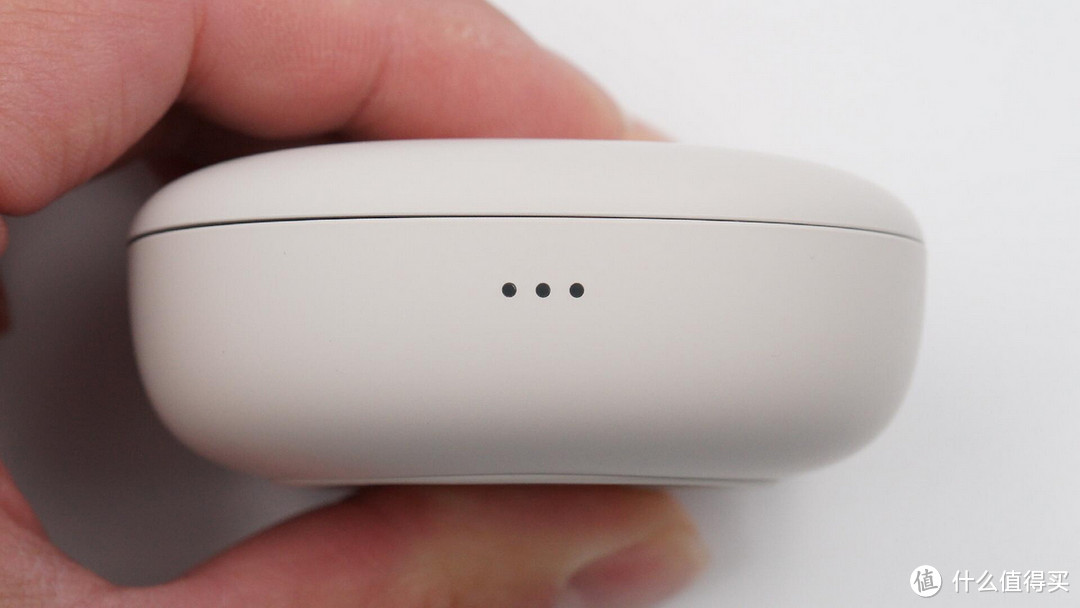

充电盒正面的三个电量指示灯。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

Type-C充电接口位于充电盒背部。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对Amazfit ZenBuds 睡眠耳塞进行有线充电测试,充电功率约为0.8W,充电速度较慢。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

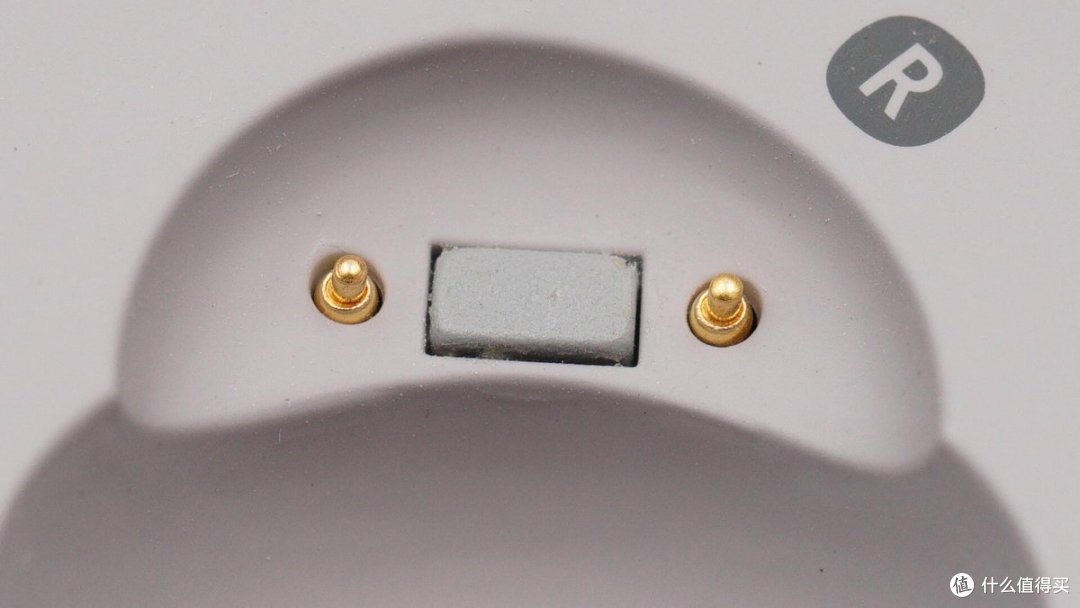

耳机充电座舱展示,两根金色Pogo Pin之间是吸附耳机的磁铁,也涂刷成了与壳体近似的颜色。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

Amazfit ZenBuds睡眠耳塞。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

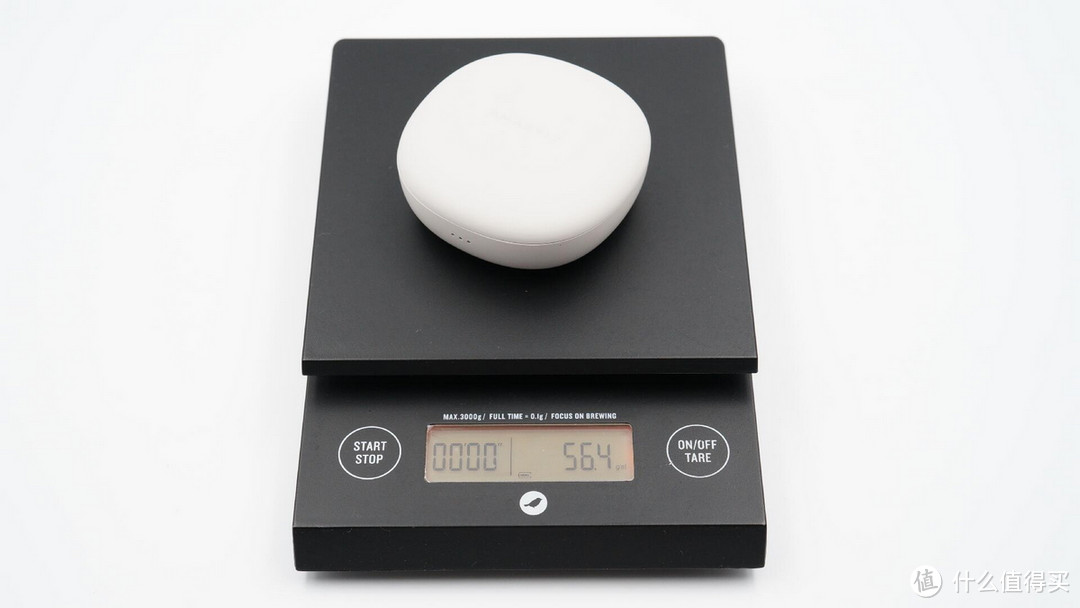

耳塞和充电盒共重:56.4克。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒单独重量:52克。占据了整体的大部分重量。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

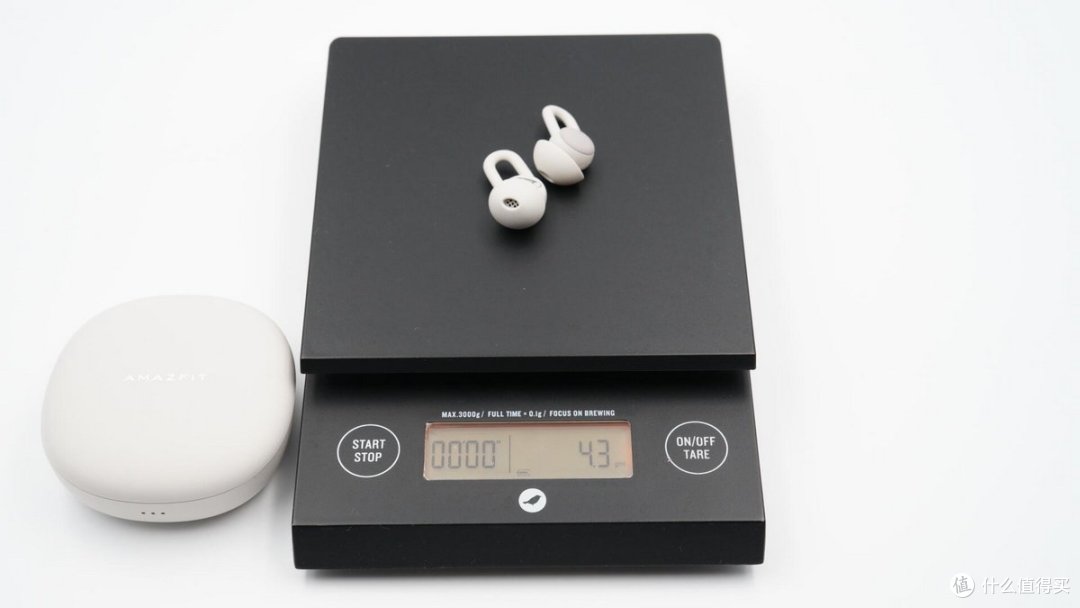

左右耳塞共重:4.3克。两只耳塞加起来跟常见TWS耳机的单耳重量差不多,很轻、佩戴也很舒适,但是睡眠时长时间佩戴需要一段适应过程。

二、Amazfit ZenBuds 睡眠耳塞 充电盒拆解

经过前面的开箱,相信大家已经对Amazfit ZenBuds 睡眠耳塞的外观设计有了初步印象,产品重量主要集中在了充电盒部分,不过其标注的电池容量并不算大,下面我们就拆解看看其内部结构和电源管理系统。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

撬开充电座舱,可以看到内部结构,充电座舱与壳体通过多处卡扣连接。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

FPC连接器位置有一块黑色的绝缘胶带,PCBA通过螺丝固定。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

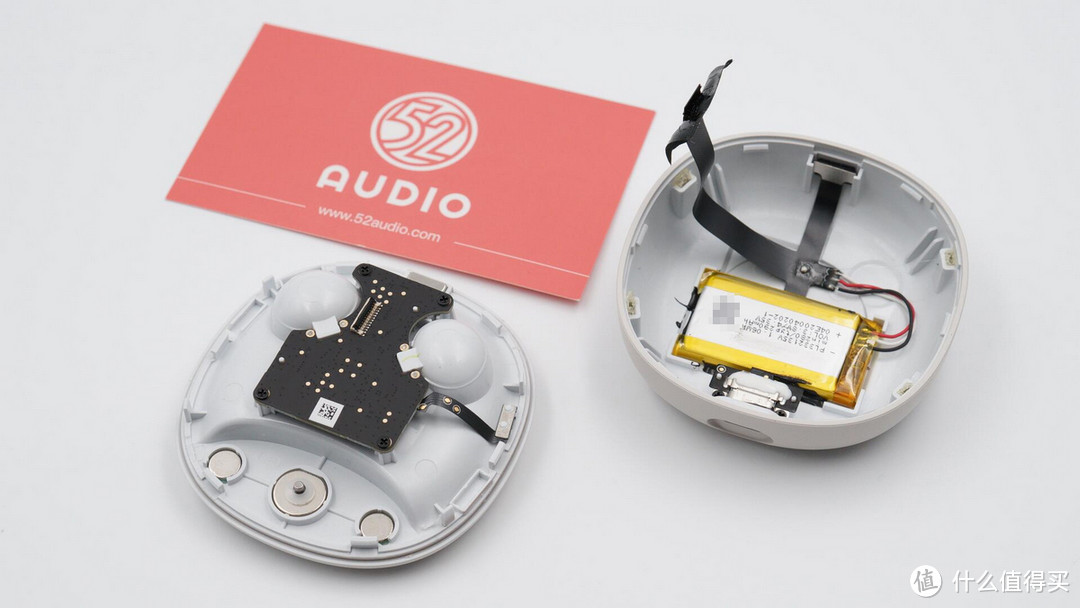

断开FPC,分开壳体。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

FPC连接指示灯、电池和充电接口。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒正面的电量指示灯。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

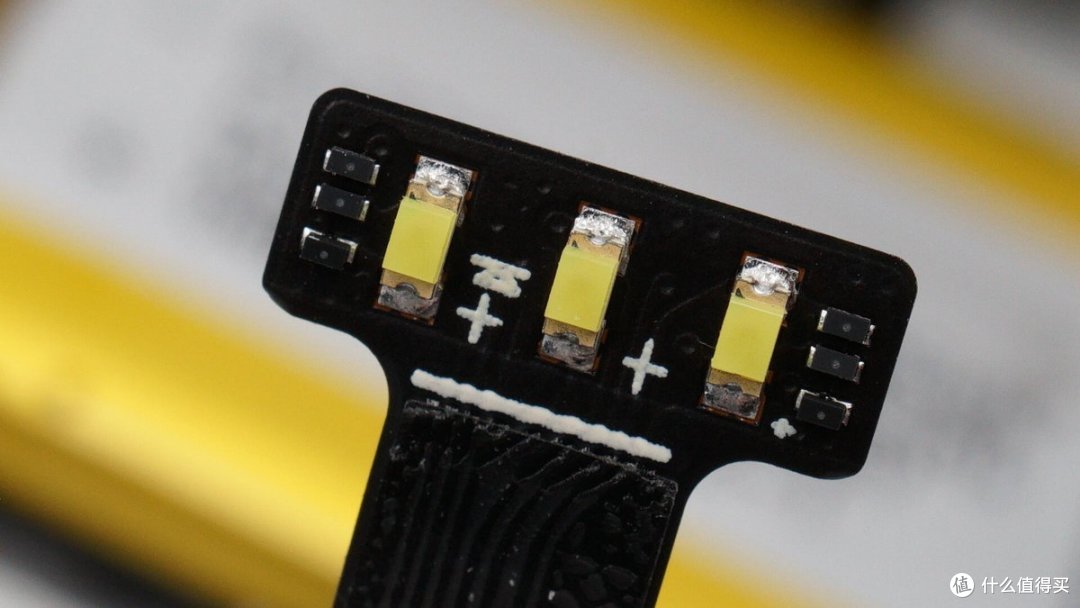

三颗LED指示灯。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

壳体上的黑色保护罩,间隔开每颗指示灯,避免漏光。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

Type-C接口使用螺丝固定在壳体上,与FPC连接处使用了白色胶水加固。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

PCB背面使用金属加固。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒采用软包电池,型号PL332135V,额定容量280mAh/1.06Wh,典型值290mAh,额定电压3.8V,充电限制电压4.35V。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

电池保护板特写,上面有一颗一体化锂电保护IC及检测电池温度的热敏电阻。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电座舱内侧展示。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

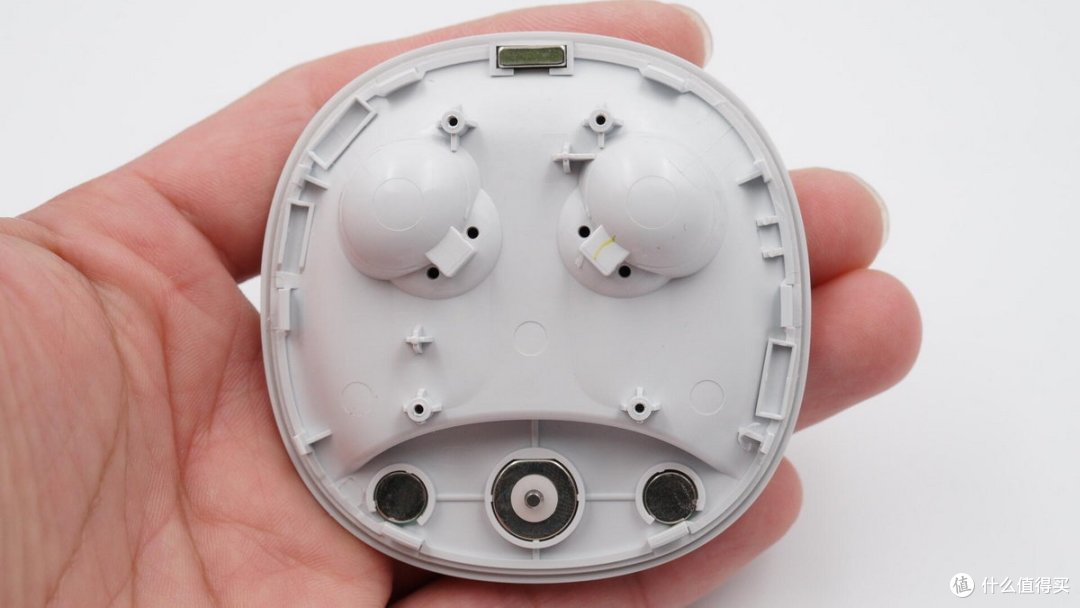

中间是盒盖的旋转结构,两侧是圆形的磁铁增加阻尼感。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

霍尔元件FPC所在位置。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

丝印ALOC1的霍尔元件,用于检测充电盒开启状态。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

卸下主板螺丝,充电座舱内侧展示,顶部是吸附盒盖的磁铁。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒电路展示。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

充电盒电路另一侧展示。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

PCBA主电路一览。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

TI德州仪器BQ24045 1A线性充电IC,带输入过压保护,用于充电盒内置电池充电。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

TI德州仪器BQ24045 详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

韦尔半导体 WPM2006 PMOS+肖特基二极管。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

韦尔半导体 WPM2006 详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

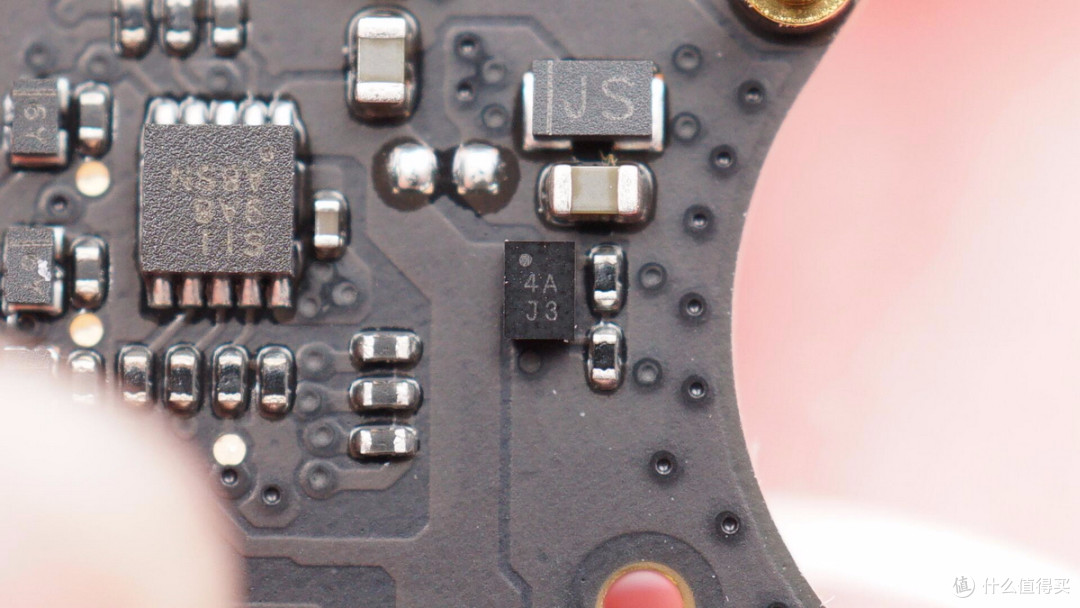

丝印4AJ3的IC。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

矽力杰 SY7072A 超低电压输入升压转换器,工作频率1MHz,左侧为升压电感。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

矽力杰 SY7072A 详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

ST意法半导体 STM32L071CB 超低功耗Arm Cortex-M0+ MCU,具有128-KB Flash存储器和32 MHz CPU MCU,用于充电盒整机控制。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

ST意法半导体STM32L071CB 详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

一颗升压IC。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

矽力杰SY6287C低损耗功率开关,支持可编程的电流限制,检测耳机充电电流过大时关闭输出。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

矽力杰SY6287C详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳塞的充电过流保护IC。

三、Amazfit ZenBuds 睡眠耳塞 耳机拆解

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

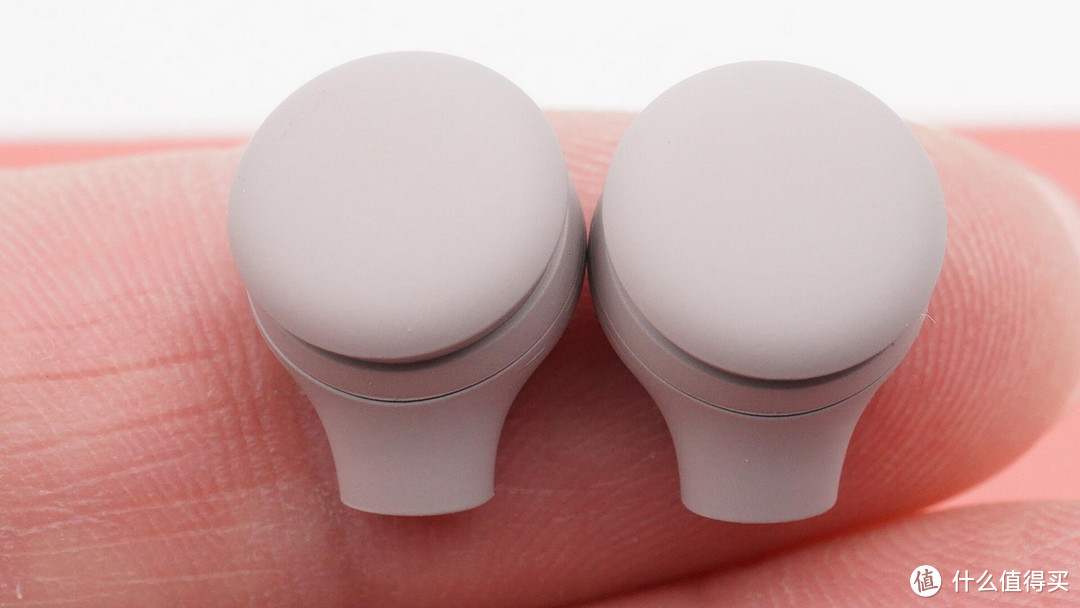

Amazfit ZenBuds 耳塞体积非常小巧,佩戴时完全贴合在耳廓内,耳机壳体和硅胶耳套一样都是亲肤质感,佩戴时较为舒适,但要想养成睡觉佩戴的习惯需要多加适应。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

取下可更换的硅胶耳套,耳机腔体体积更小。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳机腔体与手指的大小对比。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

机身一侧耳机的编码信息。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳塞内侧的充电触点和吸附充电盒的磁铁,壳体上还有L/R左右标识。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

出音孔处细密的防尘网。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

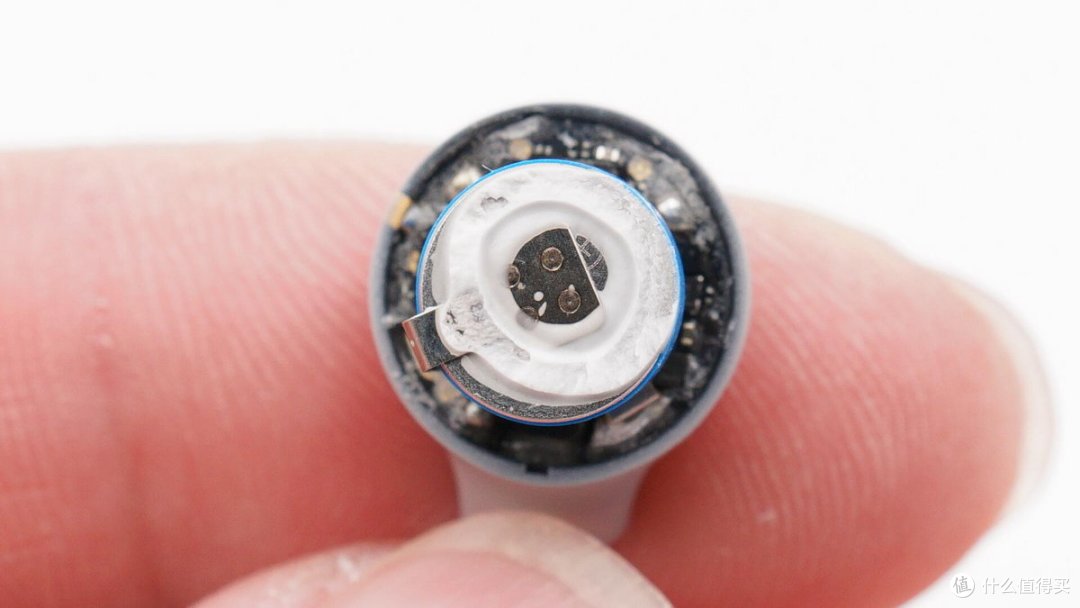

加热机身拆开耳机,扣式电池占据一定空间。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

外壳内侧展示,外壳和电池之间有胶水固定。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

扣式电池的焊点。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

LDS天线在壳体一侧。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

取下扣式电池。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳机内部为C型主板,缺口处是扬声器单元。扬声器单元使用排线焊接在主板上。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

扣式电池和主板与一元硬币的尺寸对比。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

扣式电池的供应商是重庆紫建,额定电压3.8V,额定容量10mAh/0.038Wh。

据我爱音频网拆解了解到,目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

焊开充电触点,取出主板。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

取出动铁单元。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

给耳机电池充电的银色Pogo Pin。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

Amazfit ZenBuds 睡眠耳塞采用楼氏电子的动铁单元发声,型号33575,动铁单元具有体积小、功耗低、灵敏度高的特点,一直被广泛应用在助听器类产品上。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳机主板与一元硬币的尺寸对比,非常小。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

耳机内部电路展示。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

去除主板上的封胶。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

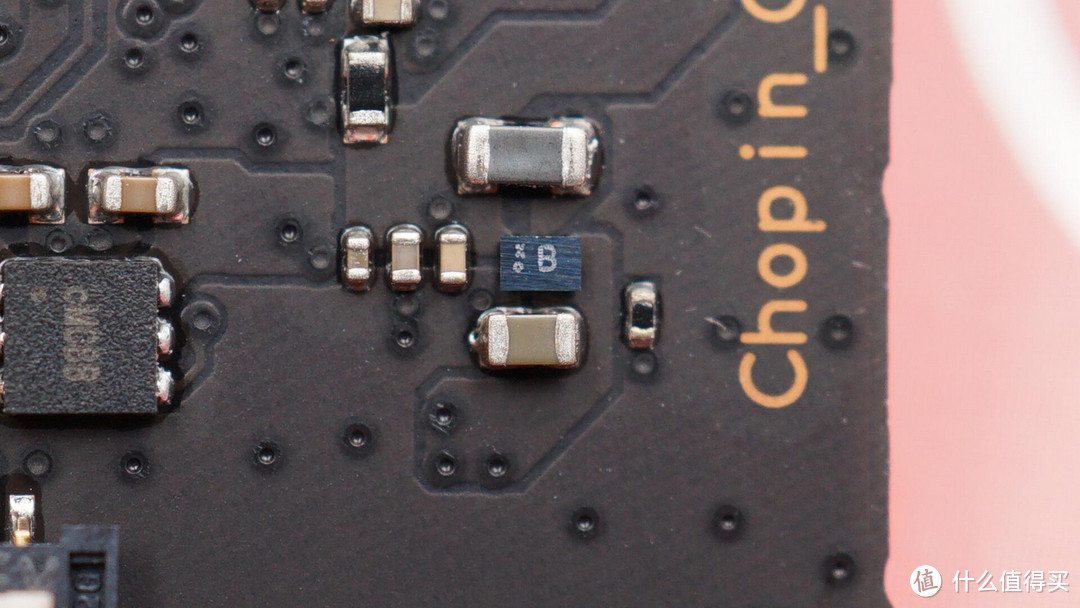

丝印B的IC。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

丝印9z18的IC。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

丝印COXYH的IC。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

丝印Z7OLW的存储器。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

ST意法半导体STM32L072CB 超低功耗Arm Cortex-M0+ MCU,具有128-KB Flash存储器、32 MHz CPU和USB,用于信号处理与记录。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

ST意法半导体STM32L072CB 详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

丝印XKC的IC。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

ST意法半导体LIS2DW12传感器,用于辅助睡眠监测,可以判断睡姿。该传感器还可以用作敲击感应和骨传导语音开关。

据我爱音频网拆解了解到,包括苹果、亚马逊、三星、小米、vivo、出门问问等品牌的旗舰TWS耳机均大量采用了ST意法半导体的传感器。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

Dialog半导体DA14585 蓝牙智能SoC芯片,支持单独工作,语音唤醒,支持外接陀螺仪/加速度计,耳机的蓝牙连接就是靠这颗芯片实现。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

Dialog DA14585 详细资料。

拆解报告:华米科技 Amazfit ZenBuds 睡眠耳塞

拆解全家福。

我爱音频网总结

Amazfit ZenBuds 睡眠耳塞为了最大程度地保证睡眠时的舒适度,耳塞和充电盒都采用了手感出色的亲肤材质,并且体积非常小巧,左右两只耳塞加起来共重4.3克,与传统TWS耳机的单耳重量相近;当然小巧的体积也限制了耳塞的部分功能性,比如耳塞只能播放内置的助眠音律,所有的控制功能都需要通过手机完成,有得必有舍。

内部电路方面,充电盒通过Type-C接口输入电源,TI德州仪器BQ24045支持输入过压保护并为内置电池充电;软包电池容量280mAh;矽力杰SY7072A负责电池输出升压为耳塞充电;充电盒采用ST意法半导体的STM32L071CB MCU负责整机控制。产品整体的重量主要集中在充电盒机身壳体,不过这类耳塞一般也不会随身携带,影响不大。

Amazfit ZenBuds 睡眠耳塞除去硅胶耳套后,腔体体积与指甲盖相当;耳塞内采用C型主板,缺口处是楼氏的动铁单元,两者基本处在一个平面上;蓝牙主控芯片是Dialog半导体的DA14585,LDS信号天线设计在机身壳体里;耳塞内还有ST意法半导体的 STM32L072CB 低功耗MCU、加速度传感器等IC;扣式电池的供应商来自重庆紫建,容量10mAh,但是可以满足12小时的睡眠监测,整体功耗控制较好。

在使用Amazfit ZenBuds 睡眠耳塞的过程中,最大的障碍其实是来自人心理上的。佩戴时总会觉得自己戴着耳塞睡觉不舒服,并且睡觉时有几次我会无意识地把耳塞摘下,醒来时才发现,后来逐渐就习惯了。大家是怎么看待这种健康监测类产品的呢?欢迎在评论区留言一起讨论。
