小米智能家庭入门组建 篇三:不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

2020-01-19 11:17:30 6点赞 32收藏 17评论

前面已经完成了:

篇一、完成了网关的设置不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

小米智能家庭入门组建 篇一:不知是弃暗投明还是弃明投暗--Broadlink转投小米 网关篇关注或者留意过在人的值友可能会知道,本人家里,原来使用的是Broadlink的一套智能家庭方案,虽然入门,不过应对日常的控制倒也是完全足够最最入门智能家居搭建篇一:BroadlinkRMPro智能遥控安装与配置最最入门智能家居搭建篇一:BroadlinkRMPro智能遥控安...hby182| 3 评论8 收藏27查看详情

 篇二,温湿度传感器的设置不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

小米智能家庭入门组建 篇二:不知是弃暗投明还是弃明投暗--Broadlink转投小米 温湿度传感器篇完成了网关的配置,只能算是万里长征的第一步,接下来要慢慢开始完善整套智能家庭的系统细心的值友应该会留意到,我在购买网关的时候,同时购买了温湿度传感器,主要是想:1、方便时时了解环境温度,增减衣服等;2、通过对温湿度的识别,后续实现智能开关空调、除湿仪等。废话不多说,正面开始开箱部分产品包装非常非常小hby182| 4 评论9 收藏9查看详情

今天来讲讲插座的使用及改装不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

想法是这样的:

1、部分插座正常使用,连接家用电器,如摄像头实现远程开关,连接黑群,实现远程通电开机等;

2、将插座改装成卧室灯的控制板,实现远程及语音开关。不要问我为什么不直接买小米的灯,还不是因为真的是很钻(pin)研(qiong)不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

开箱部分

其实这这几插座,是当时京东活动就抢的了,39/个,价格还算便宜,设计做工还不错,包装很小不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

上海某小米生态链厂商生产,买的是WIFI版,并且只支持2.4G不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

底部还有相关的产品编码不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

打开包装,可以看到插座非常迷你,做工还不错,同时可以看到上面明显的标明了最大电流10A,换算下也就是最大功率2200W,普通家用电器基本是够用了不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

插头部分做工很好,没有丝毫晃动不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

顶部是快速连接说明不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

底部,可以看到有手动切换按钮,可以实现插座复位,或者开关插座的功能不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

最后,可以看到包装盒里还有个说明书,一如继往,直接丢掉不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

好的,开箱部分到此结束,总体来看,产品的做工非常不错,插孔的儿童防护等,都做得非常不错。

软件设置部分

说到软件设置,确实是很小米,傻瓜式的不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

第一次连接非常简单,把智能插座,插到家里有市电的插座上,然后打开米家APP,选择添加设备,自动搜索不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

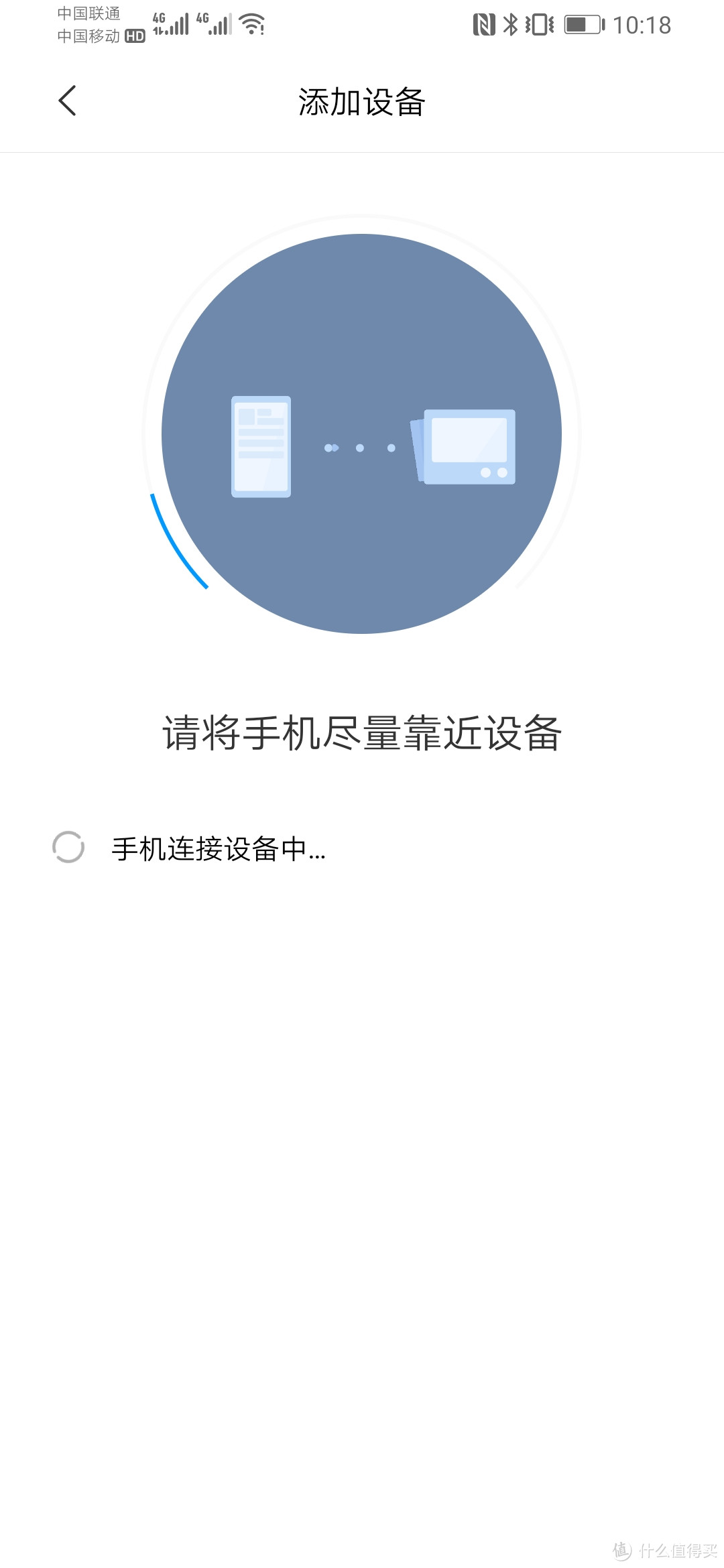

选中插座,然后等待配置完成,需要注意,设置的时候,手机需要连接2.4G的网络,不支持5G哈不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

等待配置完成并设置插座名称后,就可以在App上实现插座的开关操作

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

APP上在首页插座的边上,有个快速开关按钮,这样不需要进入设备,可以直接在首页进行开关,很是方便

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

如果只是简单的使用插座,那么到这里已经完成,真的是非常简单,可以使用App进行开关,也可以使用家中的小爱音箱语音进行开关

改装部分

如果只是到软件配置,怎么可以体现我们的极(pin)客(kun)精神不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇 ,当然还是要再改装的啦

拆解之前,先最后看一眼,可以看到插孔内防护各方面确实是不错的不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

现在找一把坚固的小刀,比如瑞士军刀,从下图标记位置,开始撬,然后沿着边沿一路撬过去,直到上下壳分离,概括起来就是大力出奇迹不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

奇迹完就可以把上盖拿掉了,可以看到做工确实不错,插孔的触点采用纯铜元件,也是非常厚实不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

顺便看一眼WIFI方案不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

现在拧下中间位置的小螺丝,然后电烙铁继续,焊开零线及火线的插脚不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

接着就可以分离电路板及底壳,可以看到,接地部分是直接从插脚往上引,没有经过电路板不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

接着,因为本人有强迫病,所以还是找了一个盒子,竟然大小尺寸差不多,里面还带了隔电的材料不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

考虑到要装盒子的安全性问题,最后还是把插座里的触点全部取下,然后焊上相应的连接线不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

考虑到安装到房间吊顶的灯之后,还需要房间开关进行控制,所以把插座的按钮开关两脚也引出,然后进行安装,安装图解如下不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇


需要注意的是,原来墙壁上的灯开关,需要更换成自动复位的开关,实现模拟原插座按钮的功能,所以需要更换开关面板。不过呢,米家面板太贵,然后考虑到这两根线只是实现非常低电压的信号控制,电流很小,完成可以用门铃开关实现,刚好下单时看到大妈的推送,京东雷士的门铃开关活动不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇



雷士(NVC)开关插座面板灵动系列门铃开关带荧光86型墙壁门铃开关插座无边框大翘板面板白色12元京东去购买看百科

 不管你信不信,当时活动价,Plus会员免运费,然后我有红包抵完,几乎不要钱不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇

到此,改装完成,俺以非常廉价的方式,实现了现有灯具的智能化不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇 ,现在已经可以远程或者通过小爱音箱进行卧室灯的开关,实在是太极(Pin)客(Qiong)了不知是弃暗投明还是弃明投暗--Broadlink转投小米 插座改装篇


好的,本篇文章到此结束,后续将继续更新更换小米智能家庭的过程,感谢各位的观看,谢谢。
