拆解报告：Lenovo联想65W PD快充充电器康舒版

最近充电头网注意到Lenovo联想有一款康舒科技代工的65W PD快充充电器，其采用目前主流的方柱造型设计，并且功率密度高达1.02W/cm³，不过采用的却是常规快充方案。而能用常规方案设计出如此小巧的充电器案例并不多见，这就让小编非常好奇。现在我们已经拿到了这款产品，下面就对其进行详细拆解，看看具体用料做工。

一、联想65W充电器外观

充电器采用常见方柱造型设计，腰身光滑洁白，各面间过渡圆润，输入端采用固定式国标插脚。

其中一面对角处分别设有Lenovo品牌和65W功率字样。

输入端外壳上标注有充电器参数

型号：ADLX65UAGC2D

输入：100-240V~50/60HZ 1.8A

输出：5V3A、9V3A、15V3A、20V3.25A，65W Max

制造商：康舒科技股份有限公司

产品已经通过了CCC认证、中国节能认证和VI级能效认证。

顶面USB-C口靠边缘布局，黄色胶芯不露铜。

使用游标卡尺实测充电器机身长度为60.26mm。

宽度为32.94mm。

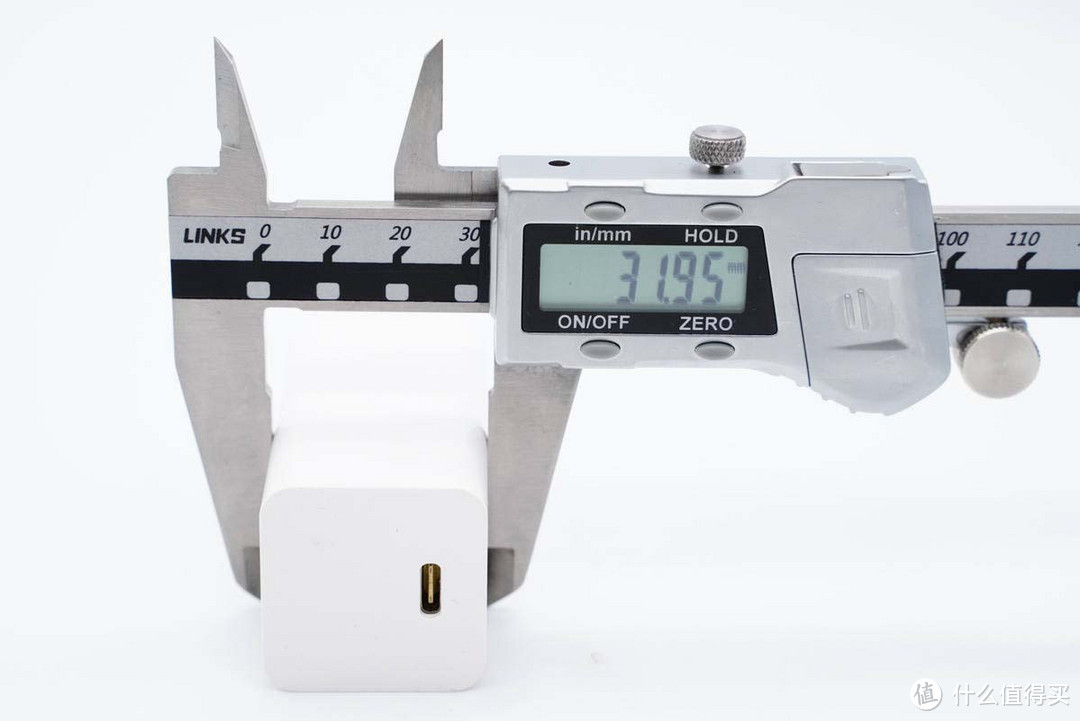

厚度为31.95mm。通过三维可以算得充电器体积约为63.42cm³，功率密度约为1.02W/cm³。

和苹果61W充电器直观对比，体积优势非常明显。

拿在手上的直观感受。

净重约为97g。

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC3.0、QC4+、PD3.0、PPS快充协议。

此外PDO报文显示C口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-20V3.25A一组PPS电压档位。

二、联想65W充电器拆解

将输入端外壳拆开，采用黑白AC导线连接通电。

PCBA模块包裹隔离板和黄铜散热片，并且粘贴胶带固定。

散热片还和PCB板锡焊连接固定。

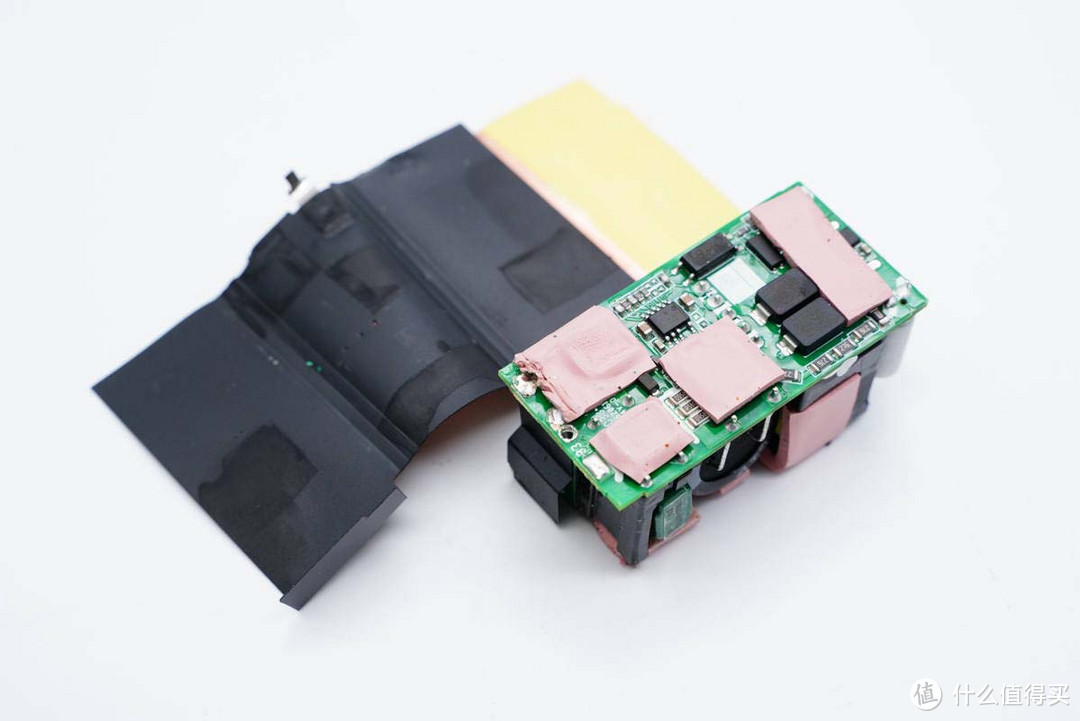

拆下散热片和隔离板，主板背面贴有四块导热垫，对应的是整流桥、初次级MOS管等主要发热器件。

PCB板正面一览，初级侧共模电感、电容以及变压器也贴有导热垫。

使用游标卡尺测得主板长度为56.4mm。

宽度为27.38mm。

模块厚度为26.91mm。

PCB板正面一览，四段式布局设计，结构非常清晰。

PCB板背面一览，有两颗整流桥，开关电源主控芯片以及高压开关管、光耦、两颗贴片Y电容、同步整流管以及输出VBUS开关管，整个外围看上去非常简洁。

后将主板正面的大器件拆掉可以发现，实际上将部分电阻、电容等小器件设在了正面，次级侧还有同步整流控制器和协议IC。

通过观察发现，联想这款65W PD快充充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

充电器输入端设有小板，左侧共模电感还配有塑料底座，中间横置一颗高压滤波电解电容，单颗大容量方案。

小板正面设有保险丝和共模电感，板子上有2020年7月2日生产日期。

延时保险丝规格为3.15A 250V。

共模电感打胶加固，并设有隔离板。

另一颗共模电感扁平铜带绕制，绿色磁芯。输入端设计两级共模电感用于滤除EMI干扰。

安规X电容套有一圈铜箔，并包裹绝缘胶带。

X电容特写，容量0.33μF。

重庆平伟TMBFR310整流桥特写，最高工作温度150℃，最大浪涌电流90A，这里设置两颗以均摊发热。

重庆平伟 TMBFR310 详细资料。

高压滤波电解电容来自AiSHi艾华。

规格为400V 100μF。

另一端设有变压器，两颗固态电容分布在两侧。

充电器主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。

安森美NCP1342资料信息。

丝印60C7185，实际是英飞凌IPL60R185C7，耐压650V，导阻185mΩ。

英飞凌IPL60R185C7资料信息。

变压器特写。

1008光耦，用于初级次级通信，反馈调节输出电压。

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

特锐祥贴片Y电容信息。

丝印IAZEM次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

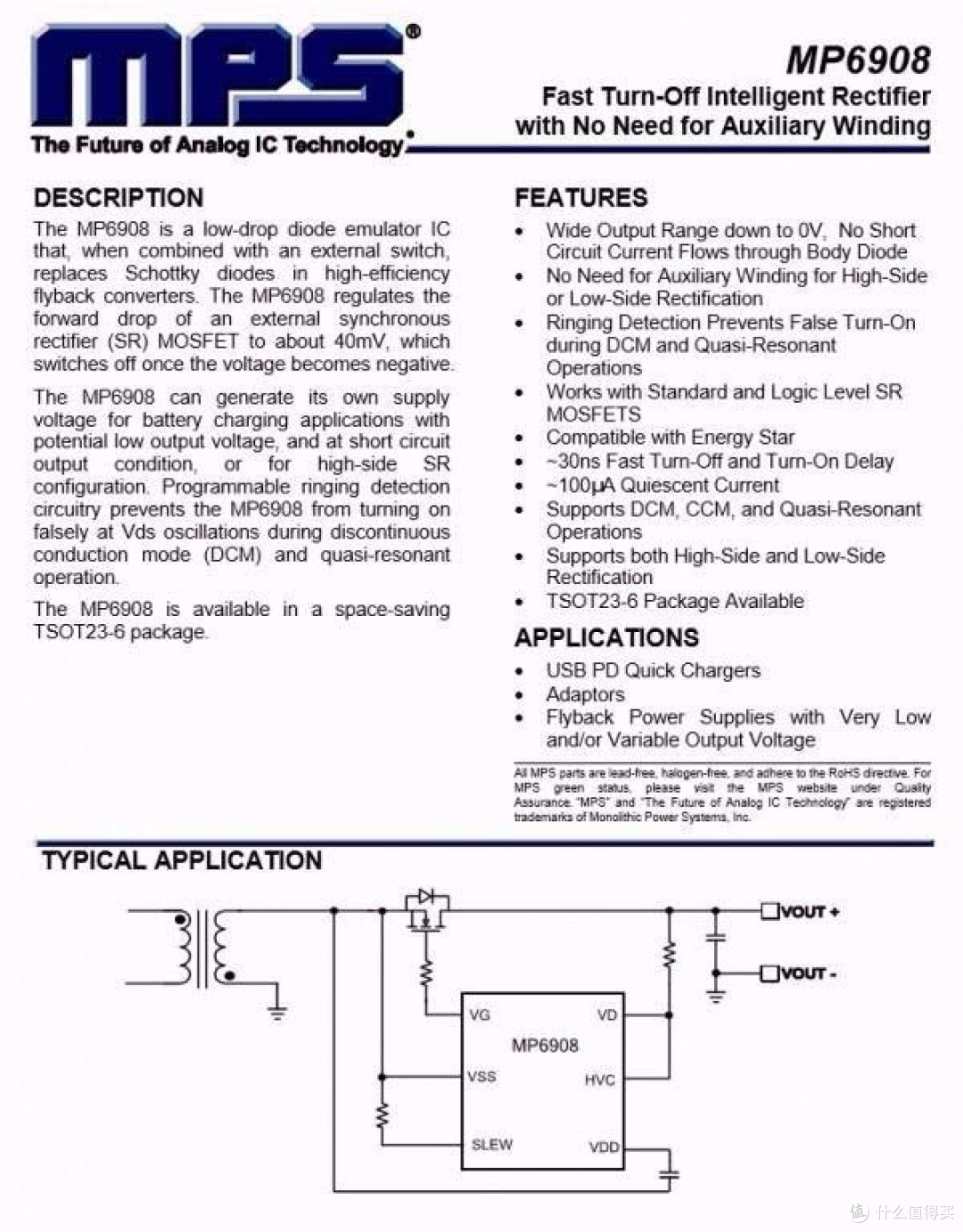

MP6908详细规格参数。

同步整流管采用安森美FDMS86181，耐压100V，导阻4.2mΩ。

安森美FDMS86181资料信息。

两颗输出滤波固态电容规格均为25V 470μF。

协议芯片采用通嘉LD6612QM，具有高度整合性，能减少外部零件，是具有整体成本与设计尺寸优势的解决方案。

LD6612结合了USB-PD baseband PHY、Type-C cable侦测、并联稳压器、电压和电流监控、负载开关NMOS控制电路及微控制器。芯片内建的稳压器可让工作电压操作于3V~24V，协议支持：PD3.0，PPS，FCP/SCP，QC5/QC4+/QC3.0/QC2.0，Apple5V2.4A，BC1.2等。

输出VBUS开关管采用富鼎AP4024EYT，NMOS管，耐压30V，导阻4.5mΩ。

富鼎AP4024EYT资料信息。

USB-C母座特写，过孔焊接。

全部拆解完毕，来张全家福。

充电头网拆解总结

联想这款充电器在白色外壳衬托下显得非常简洁，腰身上设有Lenovo品牌和65W功率字样，输入端配备固定式插脚。性能上支持QC3.0、QC4+、PD3.0、PPS快充协议，具备5V3A、9V3A、15V3A、20V3.25A、5-20V3.25A电压档位，满足笔电、手机快充需求。

充电头网通过拆解了解到，充电器PCBA模块规划得非常简洁有层次，采用安森美NCP1342搭配英飞凌IPL60R185C7高压MOS，以及MPS MP6908搭配安森美FDMS86181同步整流管组成开关电源，通过通嘉LD6612QM协议芯片控制输出电压。采用一颗艾华大容量电容进行输入滤波以及两颗固态电容进行输出滤波，整体用料也很扎实。
