桌面黑白配，攒一台白色主机，打造完美的工作&娱乐氛围

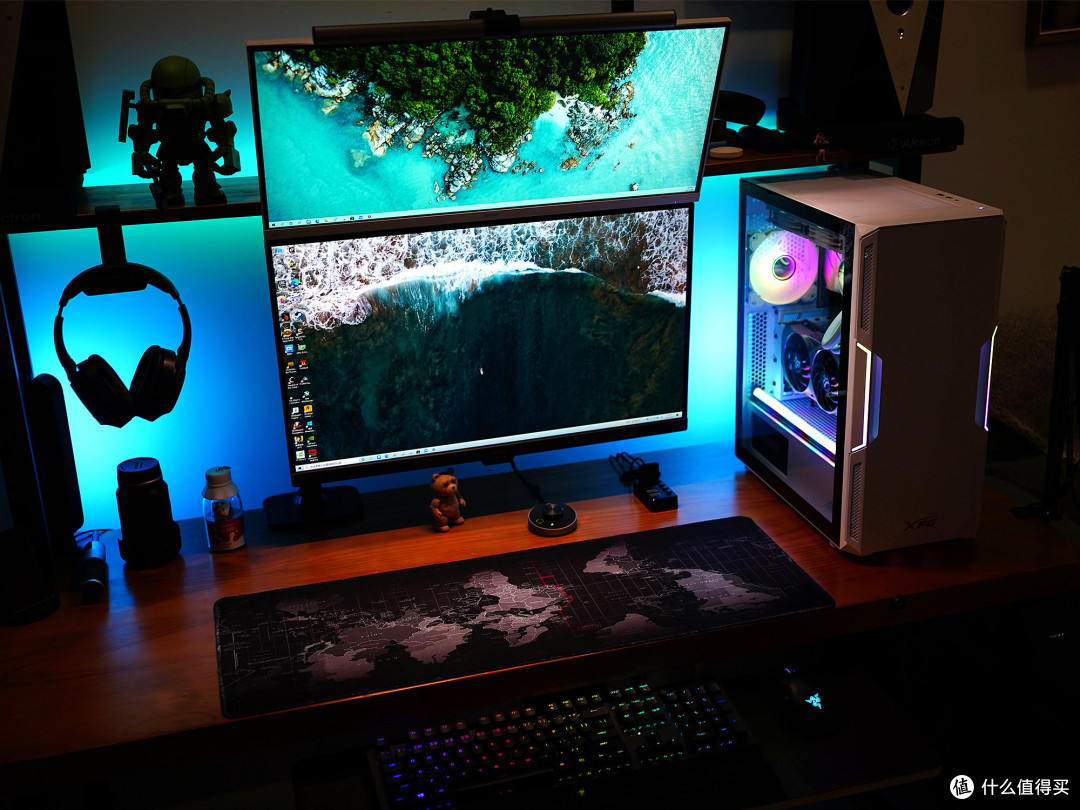

电脑桌上大多数是些黑色的东东，看久了有点厌烦，就想换点白色的，说干就干！先从主机开始，以后在慢慢适配其它白色的外设产品，所以现阶段就是这种黑白搭配的效果！

▼

底下黑色的显示器是明基的PD2700U（27寸，4k分辨率）；上面的白色显示器是SANC H20（ 25.7英寸，2560X1080）。

▼

机箱肯定是白色的，否则桌上的白色元素肯定是不够的。

▼

为了将桌上的灯光系统变的更加完美，又入手了飞利浦 Hue灯条和灯带，这下桌面氛围完全起飞了！

▼

▼

机箱是ATX，但你能看出用的主板是MATX的吗？秘诀全靠显卡竖装！

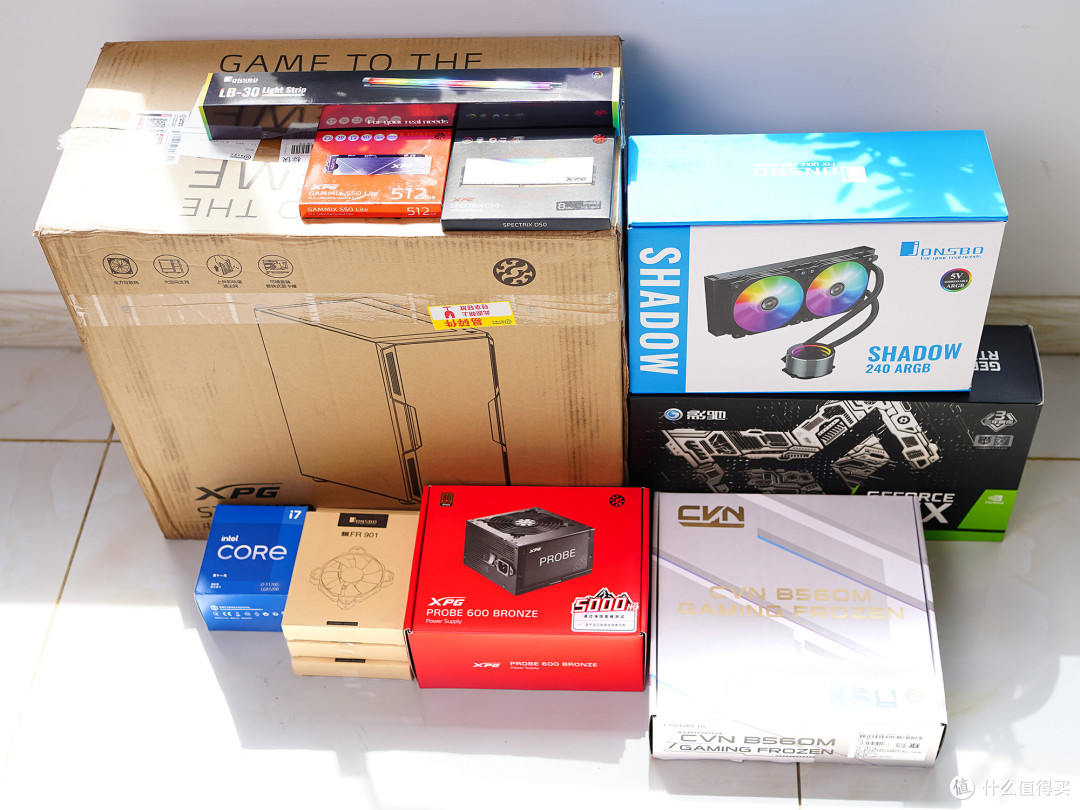

解密下这套主机的配置：

CPU：英特尔（intel）11代酷睿i7 11700

主板：七彩虹（Colorful）CVN B560M GAMING FROZEN

内存：威刚（ADATA) XPG龙耀RGB灯条 3600MHz （8G*2）釉白

硬盘：威刚(ADATA)XPG翼龙PCIe4.0 S50 Lite 512G

显卡：影驰（Galaxy）GeForce RTX 3070金属大师

散热：乔思伯（JONSBO）SHADOW•光影240幻彩版 白色

电源：威刚（ADATA）XPG魔核 额定600w

机箱：威刚(ADATA) XPG入侵者 皓月版

机箱风扇：乔思伯（JONSBO）FR901幻彩定速白色版

选用硬件

▼

主板

自从微星放弃白色涂装主板后，现在做白色涂装主板的就只剩下七彩虹了（华擎有迷彩涂装的钢铁传奇系列），对于追求极致白色硬件玩家来说无疑是最好的选择。于是这次装机的主板就选择了CVN B560M GAMING FROZEN V20。

七彩虹（Colorful）CVNB560MGAMINGFROZENV20支持11600K/11400F/10400（IntelB560/LGA1200）899元京东去购买

▼

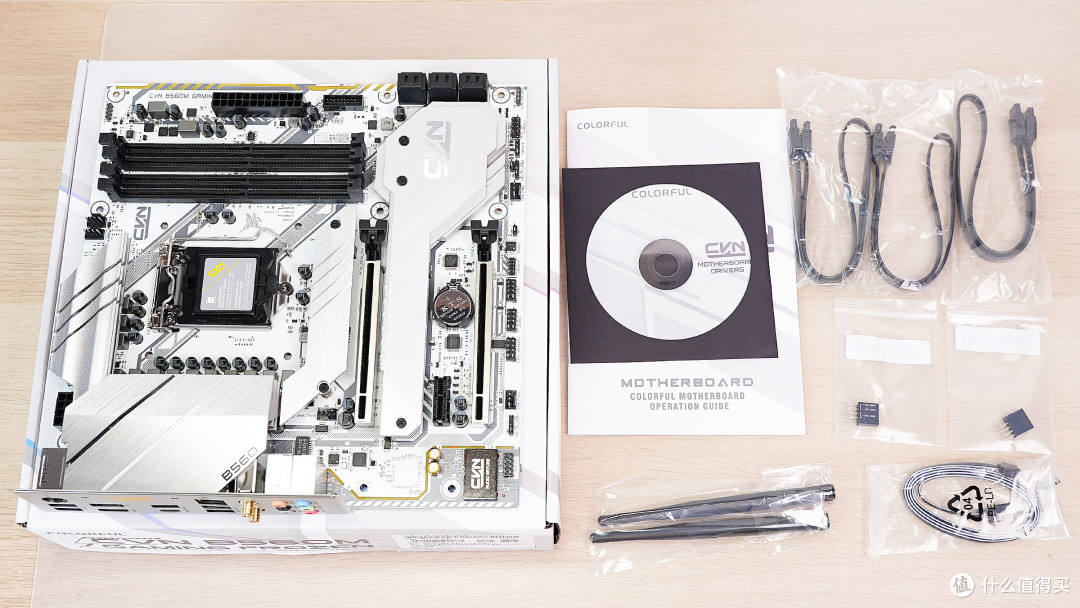

包装也是白色的，附件中除了常规的说明书、质保卡、驱动光盘，3条sata数据线、M.2固定螺丝、1根RGB转接线、2根天线、还有一个USB和开关重启指示灯插针的转接头，这样先将机箱的插针安到转接头上，再把转接头按到主板，就不用把头凑近到机箱内的主板上去挨个安装插针了。

▼

B560M是一块全规格尺寸的Micro-ATX主板，散热部分采用了银色，PCB大体上为白色，以及少许灰色，CVN系列系列的命名来自美国海军的CVN21未来航母计划，所以PCB有一些飞机，跑道，停机坪等等元素的图案。

▼

散热器的体积还比较大的，右侧散热器兼做了IO部分的护甲，CPU供电接口为8pin设计。

▼

B560M提供了4条DDR4 内存条插槽，单边扣设计，单相供电，一上二下桥供电芯片设计,上桥Mos的型号是 Alpha & Omega-AON6414A ，最大电流30A；下桥是AON6354,最大电流83A。

顶部有一个1个4针12V RGB 接头；24pin接口下方有一个USB 3.2 Gen1接口，没有提供前置USB Type-C接口。另外主板左侧有一排灯珠，通电后有RGB灯效。

▼

6个SATA 3.0 6Gb/s硬盘接口，在左下角还可以看到另外一个4针12V RGB 接头。

▼

IO部分采用了一体式I/O背板，USB部分包括了2个USB 2.0，2个USB 3.2 Gen 1 Type-A，USB 3.2 Gen 2 的Type-A和Type-C接口各一个， ASM1543实现后置的 USB Type-C 口正反盲插，ASM1562芯片貌似是服务于USB Type-A接口；一个LAN口是2.5G的 ，使用 Intel的 S1023L57芯片，应该就是I225V的网卡， GSC-2401-R的作用是网络滤波变压器；视频接口为一个HDMI和一个DP；音频接口有6个3.5mm口；保留一个PS2 键盘鼠标插口；自带无线网卡，可以看到有2颗天线的螺纹接口。

▼

声卡采用了瑞昱的ALC897音频芯片，搭配nichicon音频电容，支持天籁魔音系统。在旁边可以看到一组5V ARGB插针，另外在底部还有另1个5V插针，两个5V插针都在底部稍有不便。

▼

主板配备2个M.2 SSD接口，均有散热装甲覆盖，其中第二片一端固定在PCH散热片上，起到辅助芯片组散热的作用。搭配11代I5以上处理器，第一条直连CPU，可以支持PCle 4.0的速度，但只支持PCIE SSD；第二条为芯片组提供，只能提供PCle 3.0的速度，支持 PCIE /SATA/OPTANE SSD，但如果插上SATA协议的M.2 SSD的话，主板上的SATA6接口是失效的。两个M.2 SSD 插槽都支持2242/2260/2280规格的SSD 。

▼

2条x16外形尺寸的PCI-E插槽，均做了装甲包裹的设计，第一条直连CPU，PCI-E 4.0 x16速度规格（也需搭配11代I5以上处理器），第二条由芯片组提供，PCI-E 3.0 x4的速度规格，更适合用来扩展SSD盘位。另外还有一个1条PCI-E x1插槽，带宽是PCI-E 3.0 x1。

另外可以看到一颗HT32F52352，是合泰（Holtek）32位单片机，功能是低功耗控制器；一颗Nuvoton NCT5585D为Super IO芯片。

▼

主板背面也是白色涂装。

▼

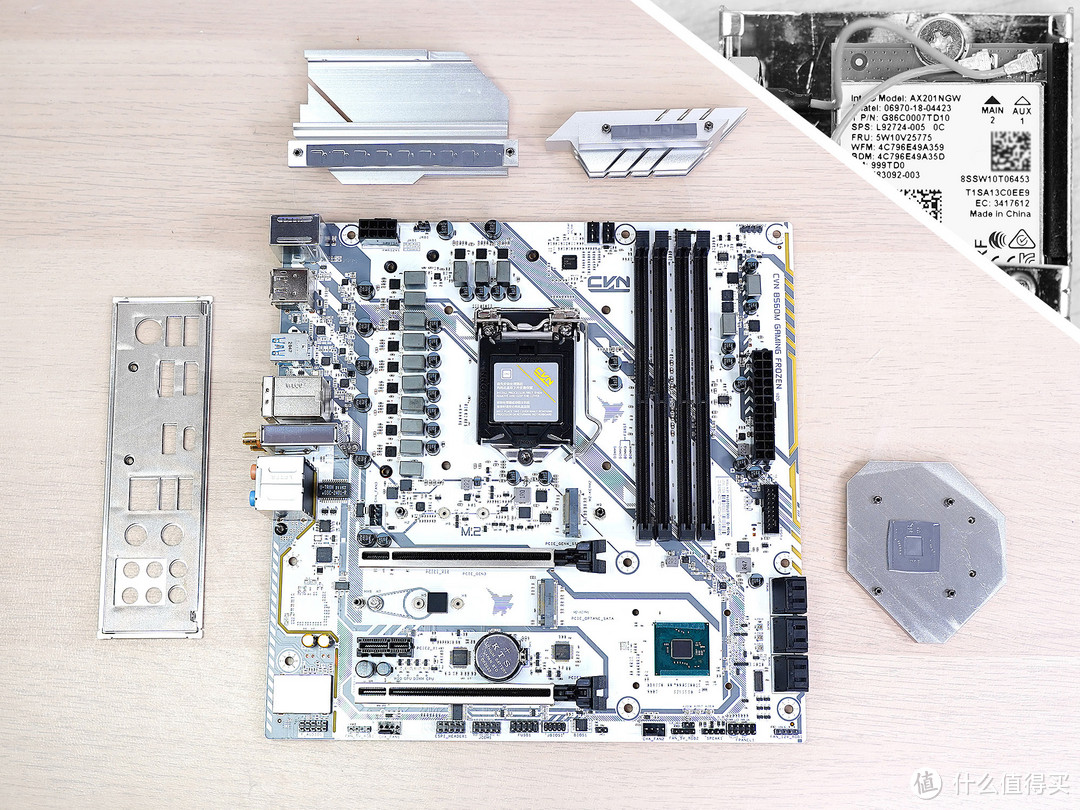

简单拆解一下，WiFi方面配置了intel的AX201网卡，支持最新的WiFi6无线技术。

▼

PWM控制器为RT3609BE，最大可支持6+2相供电。5颗标记有LC=8C的芯片应该是倍相器，所以VCORE部分是5相倍成为10相，VGT部分是2相供电，12相全部采用了Alpha & Omega的DrMos，标记为BR00，对于型号为AOZ5516QI，最高支持 55A 的电流。另外在下方还一相VCCSA供电和2相VCCIO供电。

总结下，供电结构为10倍相+2+1+2（VCORE,VGT,VCCSA,VCCIO），对于一款MATX的B560主板来说供电规格还是蛮高的。

SSD

威刚XPG翼龙S50 Lite系列是一款入门级别的PCIe4.0固态，在容量上有三种选择：512G、1TB和2TB，入手是S50 Lite 512GB容量，提供5年售后质保。

威刚(ADATA)S501tbSSD固态硬盘M.2接口(NVMe协议)XPG翼龙PCIe4.0S50Lite512GSSDXPG翼龙799元京东去购买

▼

包装为红色，正面有SSD的渲染图，和型号、容量信息。内部SSD被一个塑料壳保护，还自带一个铝合金散热片，表面为拉丝工艺，上面有XPG的标识。

▼

自带散热片比较薄，适合安装在笔记本等狭小空间，如果主板自带散热片，或者想安装第三方散热器，最好就不要粘上自带散热片，因为很难再取下。

▼

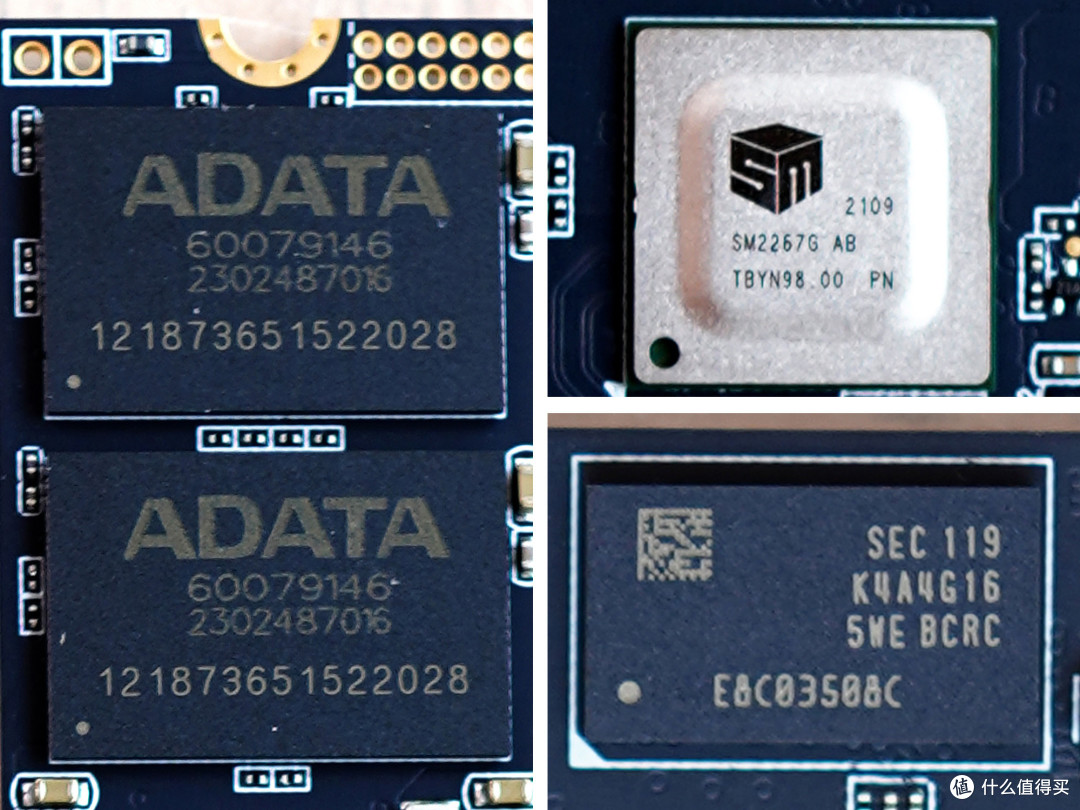

XPG 翼龙S50 Lite的主控采用慧荣的SM2267主控，支持PCIe4.0*4以及NVMe 1.4协议，外置DRAM缓存采用了Hynix的，闪存上位ADATA 的LOGO，应该是96层 3D TLC闪存颗粒。

▼

背面只有贴纸，上面有型号，容量，序列号等信息，并无电器元件。

内存

威刚（ADATA)16G套装D50DDR432003600台式机内存条XPG龙耀RGB灯条威刚XPG龙耀灯条（8G*2）釉白频率3600729元京东去购买

▼

威刚 XPG 龙耀 D50 8G*2 3600套装，内存使用海力士颗粒。

▼

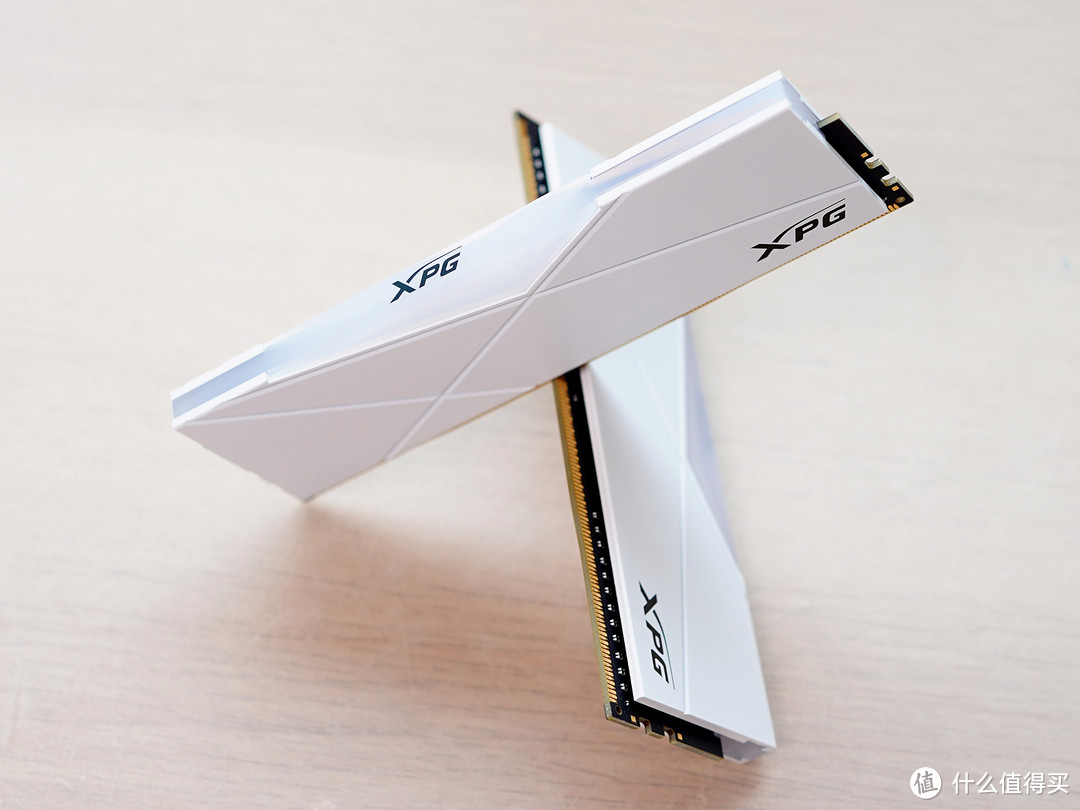

金属散热马甲有四条槽线作为装饰，釉白烤漆工艺的质感非常高，手感也更像是陶瓷。

▼

马甲上有产品信息贴纸，该内存的电压是1.35V、XMP频率是3600MHz、时序是18-22-22。

▼

顶部是导光条，10颗RGB灯珠，支持主流主板的同步灯效。

▼

单层马甲的厚度为1.95mm，还是很厚实的。

▼

将CPU，内存,SSD都安装到主板上。

显卡

▼

影驰的RTX 3070金属大师，走中端路线，没有RGB灯，但整体造型简约，还有送一个亚克力的显卡支架。提供了3年质保，也支持个人送保。

▼

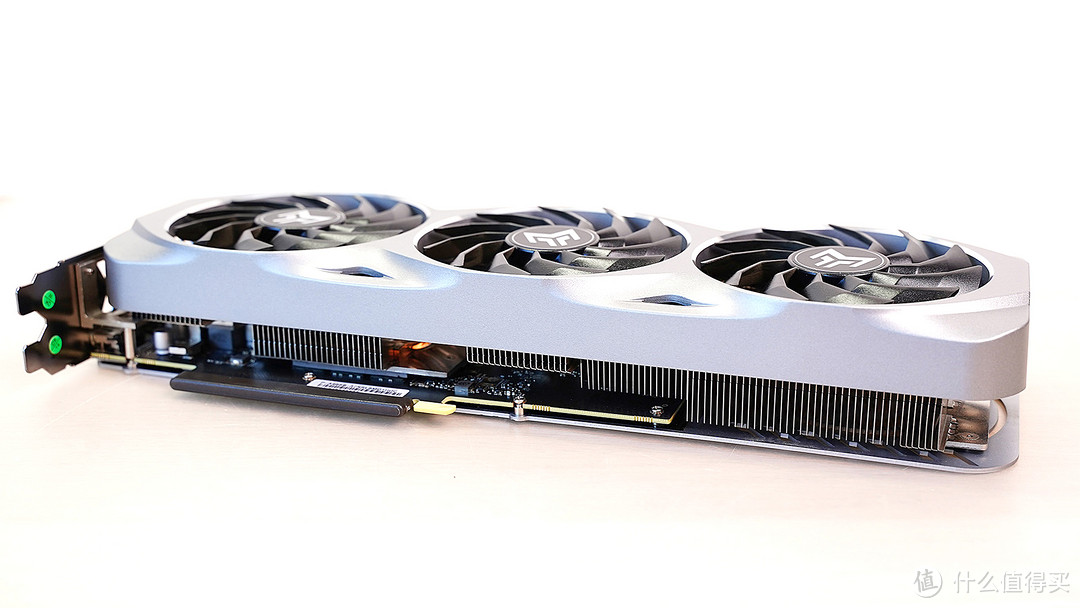

金属表面为压铸铝合金一体成型，整体风格有些硬朗，但很多圆角过渡处理又让它显得比较圆润。颜色方面做了暗哑处理，银灰色非常百搭，正面是3枚9ｍｍ风扇，影驰官方叫它寒光星散热系统，显卡的长度为318ｍｍ。

▼

金属大师的三折静霜扇叶有11片扇叶，采用了断节的特殊设计，可以让风流更加顺畅,散热效果更好。

▼

风扇罩略微超过了2槽的标准厚度，官方给出厚度为50ｍｍ。

▼

供电方面使用了单8pin。

▼

前端做了保护，但并没完全封住，不会阻挡热气排出，另外可以看到6根镀镍热管。

▼

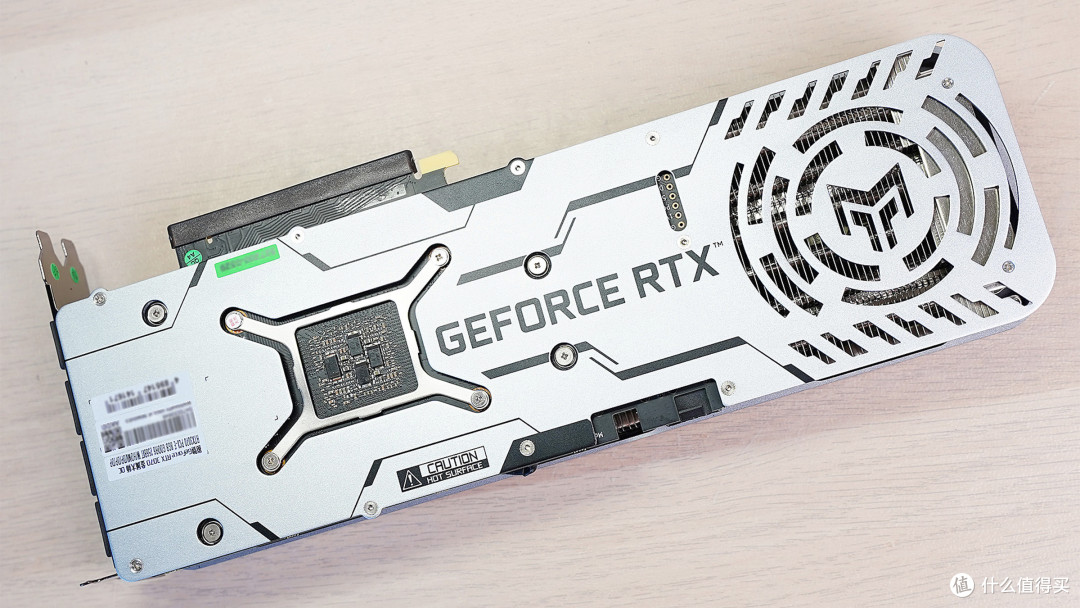

全金属背板，颜色和风扇罩一致，前端镂空部分比较大，可以看到里面没有PCB，风扇吸进的冷风形成贯穿式风流,提升散热效能。

▼

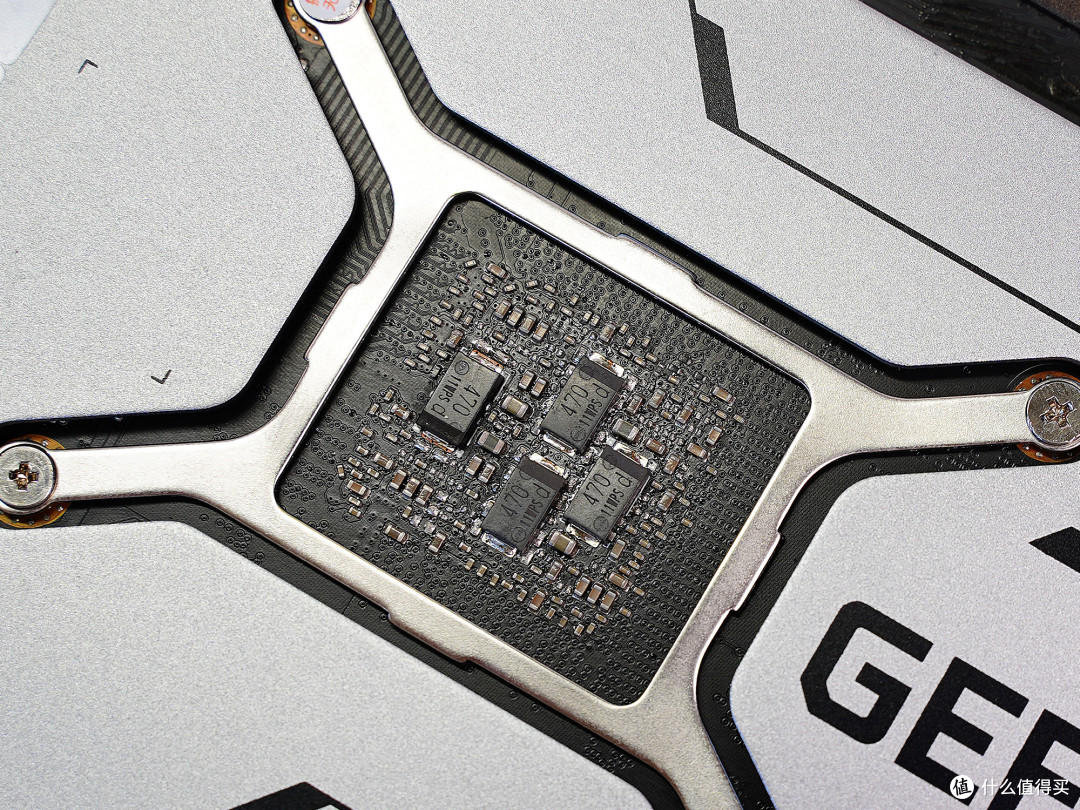

核显部分有一开孔来辅助散热，还能看到4颗聚合电容和很多陶瓷电容。

▼

IO方面有3个DP 1.4a接口外,还有一个HDMI 2.1接口。

散热器

乔思伯（JONSBO）SHADOW•光影240幻彩版白色一体式水冷散热器（5V3针神光同步/PWM智能温控/自动流光）359元京东去购买

▼

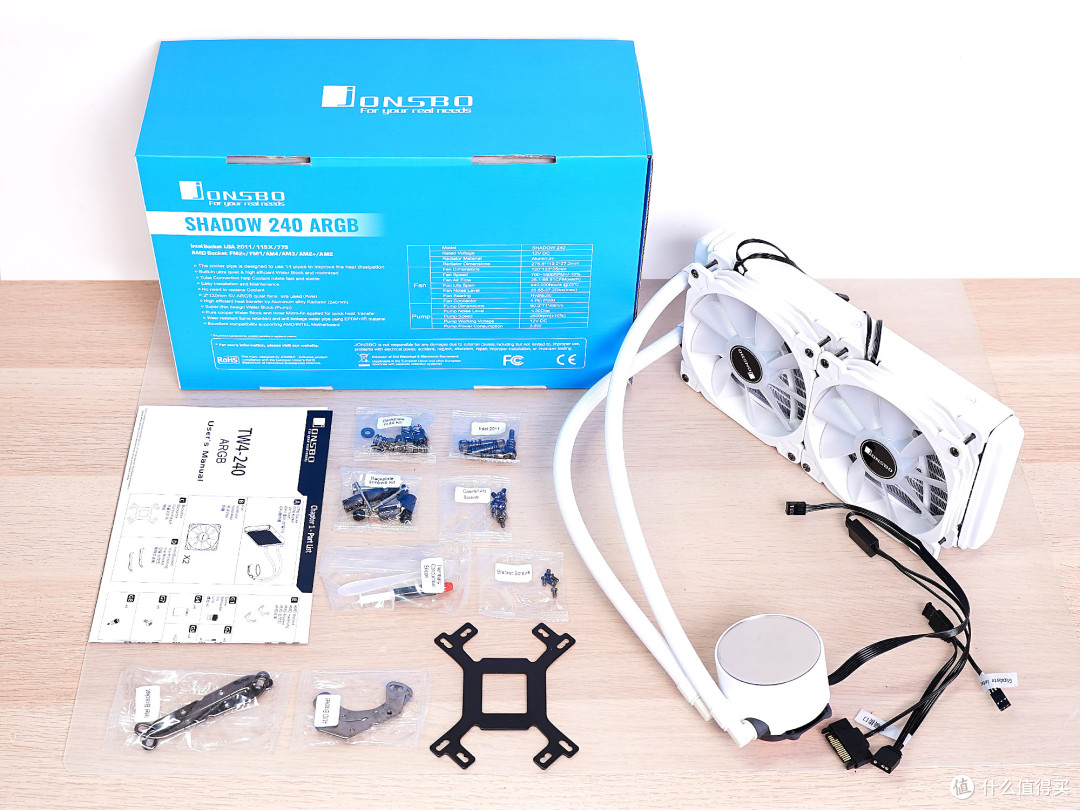

支持intel和AMD的主流平台，不支持AMD TR平台，扣具和背部都是全金属的。

▼

水冷头的冷头是圆柱形的，上面是镜面的，侧面铝合金外壳也经过白色喷漆处理，冷头内部有2600转/min马达；两个水管，两个连接处距离比较远，转动可以超过180度；底部采用了纯铜散热座，铣平工艺处理，没有到达镜面效果，内部为120cm2微水道面积；供电为3PIN ，另外还有2个3pin的ARGB接口，一公一母头设计方便联其他ARGB设备，如果主板不支持RGB，还有单独的SATA供电接口。

▼

风扇直接安装在冷排上，水管材质为EPDM(一种共聚物)+IIR(丁基橡胶)。

▼

自带风扇支持ARGB灯效，内置12颗灯珠，扇叶为乳白色。背面四角有防震脚垫，可以减轻风扇震动。4piin供电，支持PWM，风扇转速为700~1800RPM。

▼

水冷排的散热鳍片全部白化。

电源

小核心显卡+非K处理器，600w的电源应该够用了，选择了性价比高的XPG铜牌电源新品魔核600，可惜它不是模组电源。

威刚（ADATA）XPG魔核额定600w台式机电脑电源铜牌电源智能温控电源XPG魔核600W359元京东去购买

▼

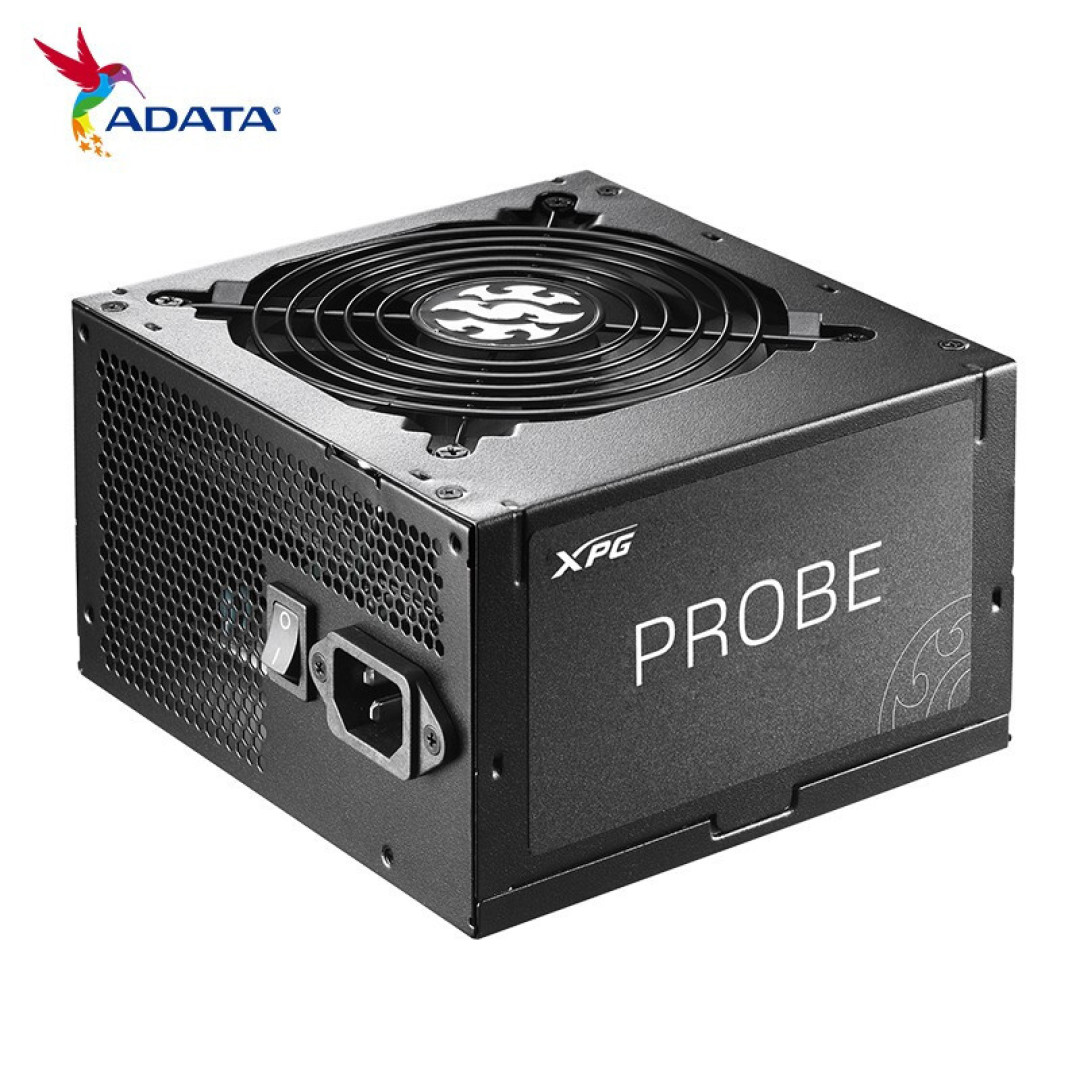

魔核600的拓扑架构应该是双管正激+磁放大的方案，非常成熟的方案，官方宣传这款电源通过5000米高峰测试认证，代表能够在5000米高海拔环境下使用。

▼

额定功率600W，通过80Plus铜牌认证。根据XPG给出的转化率数据，230V电压之下，常见的50%负载，魔核600的转换效率达到89%，很接近于80Plus金牌认证的标准。单路+12V输出设计，最高输出电流达到46A，输出功率可达552W，同时+5V及+3.3V联合输出达到110W。

▼

14cm的机身长度，对机箱的兼容性更好。采用了12cm的散热风扇，虽然不支持停转，但可以根据载温度来自动调整转速，来平衡噪音的影响。

▼

侧面有PROBE的标记,中文翻译城魔核，中英文的意思貌似差的有点大啊。

▼

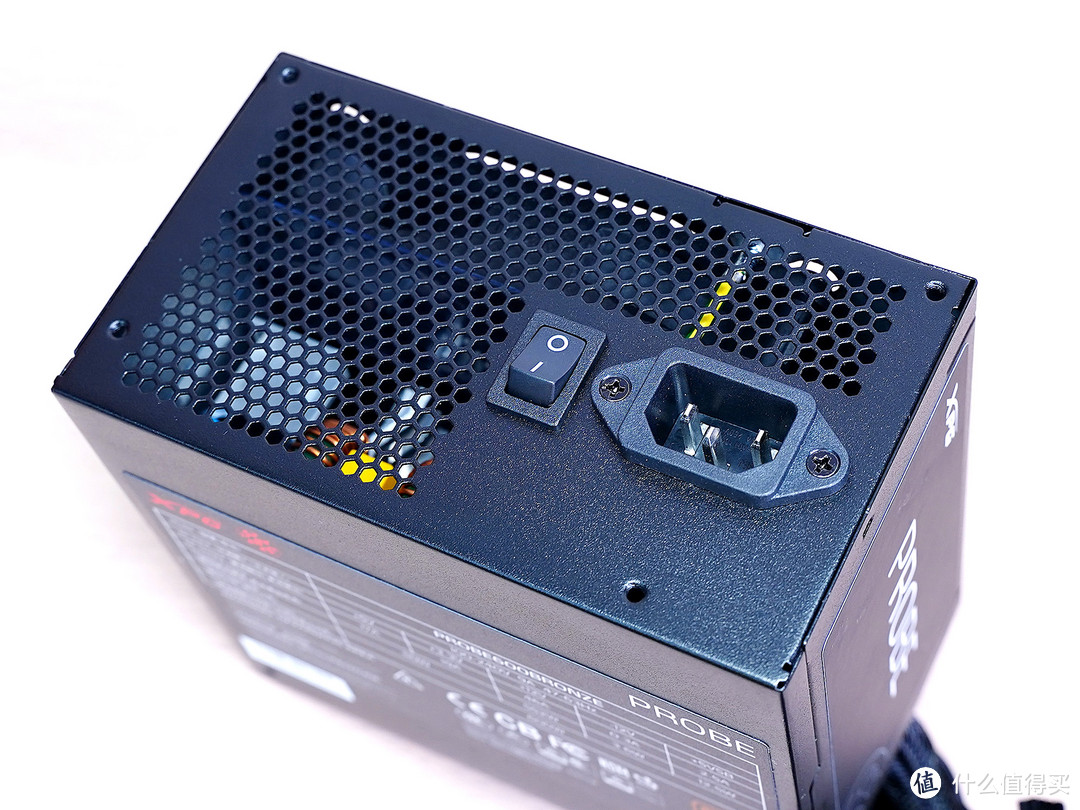

电源出风口，有独立的开关。

▼

线材方面，除了主板24PIN采用了蛇皮网，其它都是扁平线，接口类型和数量见下图。

机箱

威刚(ADATA)XPG入侵者黑色/白色电竞游戏机箱钢化玻璃侧透/独立电源仓240/360水冷入侵者皓月版369元京东去购买

▼

入侵者皓月版的整体尺寸在465*215*400mm，重量为8.5kg，算是一款紧凑型的ATX机箱，通体白色，单面钢化玻璃的侧透设计，风格简约，顶部和底部都有可拆卸的防尘网。

▼

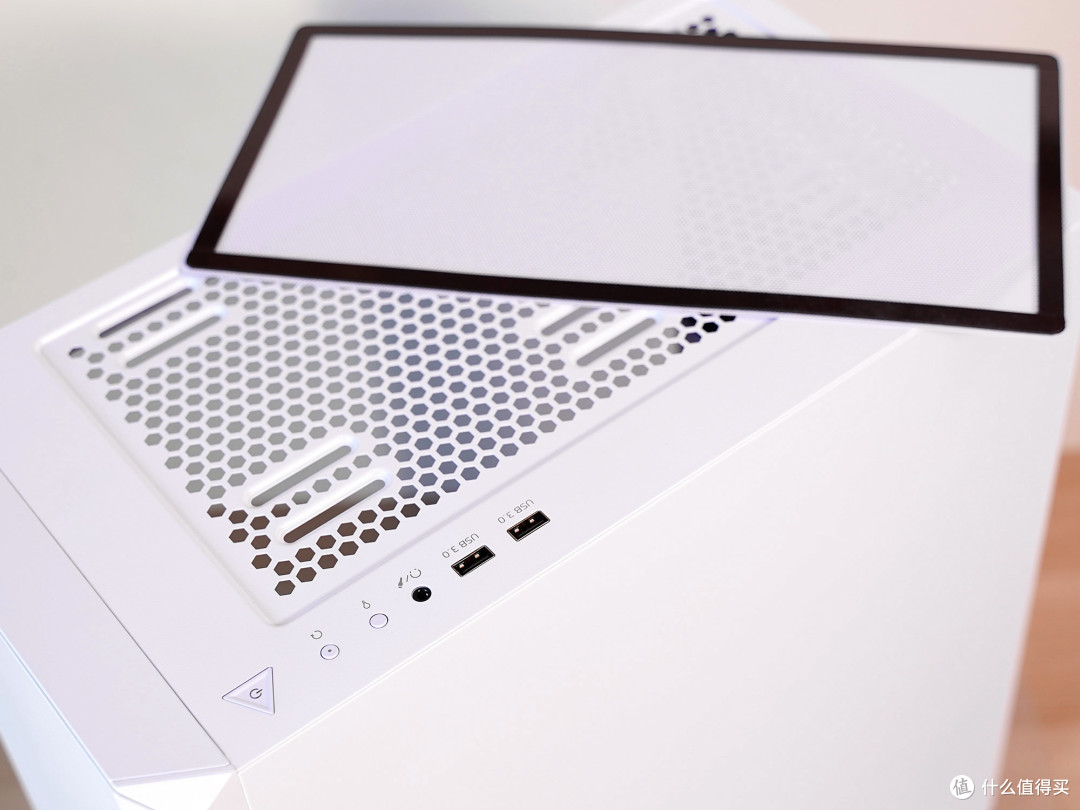

顶部防尘网为磁吸式，最大支持280mm尺寸的冷排，或相应规格的风扇。

IO部分在机箱顶部右侧，三角形的是开关键，后面是重启键和一个RGB控制按钮，还有一个3.5MM音频接口以及两个USB 3.0接口。

▼

前面板采用磁吸设计，两层留有孔位方便取下，孔位两侧有2条比较短的LED灯，也支持RGB。取下金属材质的前面板后可以看到里面还有一层防尘网，采用了上抽式设计，取出清理更加方便。前面板是支持360冷排，或者按照3颗12cm风扇/2颗14cm风扇。

▼

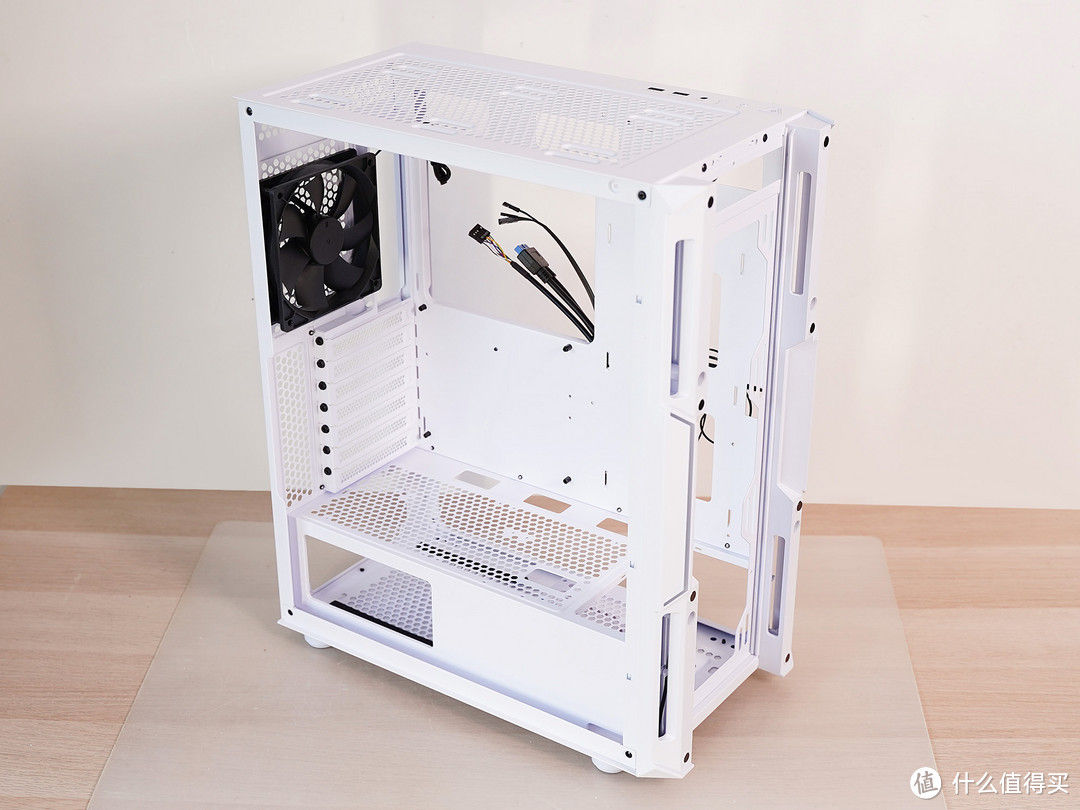

内部也完全进行了白化处理；兼容性方面支持165mm以内的CPU散热器和350mm以内的显卡（如果竖装显卡，兼容长度有所缩小），另外在机箱尾部已自带一个120mm的无光风扇。

▼

机箱背部设计有较多的理线孔洞。底部有一个可以安装2块3.5英寸硬盘的硬件架，还有一个支持2块2.5寸硬盘的挂架。在附件方面提供了显卡竖置的架子，但没有提供PCI延长线。

灯条

乔思伯JONSBO机箱发光灯条LB-30幻彩5V三针光效同步灯带ARGB磁吸90元天猫精选去购买

▼

为了弥补显卡没有光效的缺憾，又入手一款乔思伯LB-30灯条，5V接口支持ARGB，磁吸固定方式，准备放在机箱电源仓上方。

▼

机箱风扇

乔思伯（JONSBO）FR901幻彩定速白色版ARGB机箱风扇（循环空间光效/5V3针同步接口/3PIN供电/多个串联）49.9元京东去购买

▼

乔思伯FR 901，采用了液压轴承，除了扇叶能展现出ARGB光效，轴心也是能发光的，另外风扇梁马四角采用减震橡胶垫设计，3pin供电的定速版，转速为1200RPM。

▼

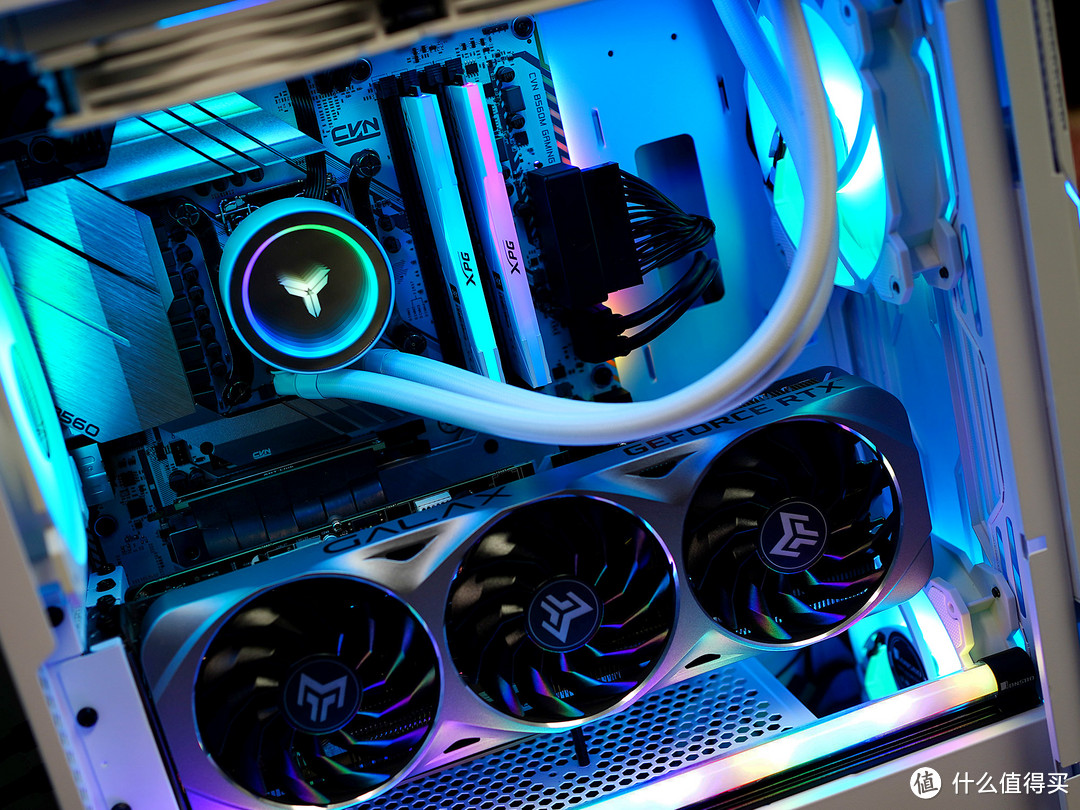

整机展示

▼

▼

▼

主机RGB

▼

七彩虹的iGameCenter实现光效的控制，同时这款软件还能显示 CPU 频率、使用率、温度个显卡频率、使用率、温度等实时使用状态，以及运行一定时间内状态的监控窗口。不过遗憾不能支持XPG龙耀内存的RGB灯效调节。

▼

▼

▼

▼

▼

▼

▼

性能测试

BIOS介绍

▼

七彩虹主板在BIOS方面进步不小：各个界面都可以监控到处理器和内存的温度、频率、电压等信息；和4大主板厂商一样也有自定义风扇温度曲线 ；Resizable BAR也有支持。

在超频设置中的CPU基频加速可以选择处理器的功耗墙，另外在EZ BIOS界面也有默认、性能以及节能三种模式可以选择。对于常规选项来说唯一的遗憾就是没提供AVX512的开关选项，希望以后在bios中可以更新。

▼

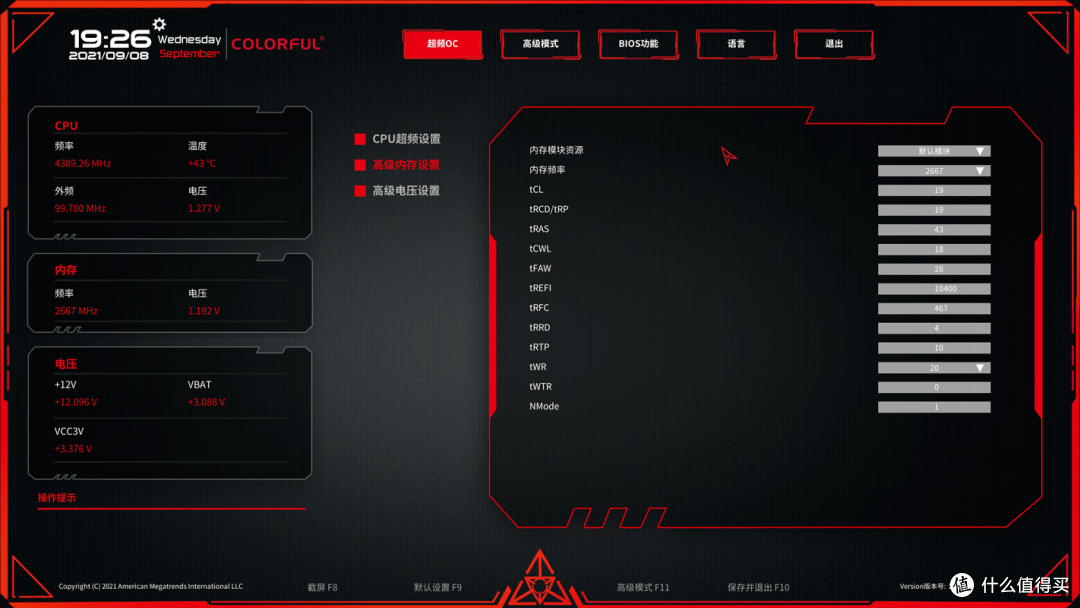

B560已经可以支持内存超频，所以详细看看内存选项：选择了XMP模式就不能更改频率；用户设置模式可以置频率以及时序小参。通过测试发现这款CVN B560M对高频内存支持的不好，也没有没有Gear模式的选项。建议大家使用3200MHz的内存就好了，我使用了3600MHz内存有点失误了！

CPU性能

▼

i7-11700处理器为8核心16线程设计，16MB三级缓存，基础频率2.5GHz，最高睿频4.9GHz（单核），全核频率为4.4GHz。在这张CVN B560M GAMING 主板上的发挥也基本正常，常规跑分如下：

▼

单独FPU烤鸡，默认开启AVX512指令集，10分钟频率在3.9GHz左右，8核心平均温度为~87℃，AIDA64显示CPU功耗为~200w，小米智能插座显示整机输入功耗为365w。

显卡性能

▼

理论的3DMark测试。

4K分辨率游戏的最佳选择无疑是RTX3080、3080Ti或者3090，而RTX3070和3070Ti更适合搭配2k分辨率的高刷新显示器，不过由于自己的主显示器是PD2700U（27寸，4k分辨率，60Hz），所以就想试试使用RTX3070会是什么效果？

▼

《绝地求生》&超高画质（数据均来自实际游戏，不是训练场），4k分辨率率下，在70~100fps，流畅性是没问题的。

▼

新血统对显卡要求不高，最高画质+光追即达到65fps的流畅水平，开个质量 DLSS，可以达到90fps，更加流畅。

▼

武侠版的“吃鸡”，《永劫无间》&极高画质&SMAA抗锯齿效果&Reflex（使用游戏进阶教学关卡的最后决战场景采集数据），在硬件要求上比《绝地求生》高，4k分辨率达到刚刚及格的平均60fps，选择画质损失最小的质量模式DLSS，就可以上升到68fps。

以上游戏对显卡要求低或者优化很好，4k分辨率使用RTX3070不必降低画质，最多请DLSS帮个忙就行了。但是对于一些3A游戏大作来是，RTX3070还是不得不降低1~2档画质才能流畅运行。

▼

全面战争：特洛伊 ，极高画质，4k分辨率只有37.5fps，降低到高画质就能恢复到69.5fps。

▼

4k分辨率+极高画质的《刺客信条：英灵殿》只有53fps，将画质降到很高和高后，可以达到57~60fps上，算基本流畅了。

▼

古墓丽影：暗影，4k分辨率最高预设，不开光追为62fp，还是挺流畅的，开启高光追+DLSS也只能达到51fps的基本流畅水平，降低一档画质则可以升到58fps。

▼

Furmark烤机测试，10分钟后频率为了1515MHz，温度不超70度，GPU-Z显示的功耗为220w，小米智插座着显示整机输入功耗为334w。

磁盘性能

▼

翼龙S50 Lite只能说是PCIe 4.0 SSD的入门级性能，但是如果和PCIe 3.0 SSD相比较，它又算得上是PCIe 3.0 SSD中的顶级性能。

▼

通过HD Tune来测试下SLC Cache的机制。 空盘状态下写入到第72~73GB的时候，速度滑落至~750MB/S左右。如果紧接着再来一次这种测试，主控仅仅只能清理出一部分SLC Cache空间，这时写入不到15GB的时候，速度就开始了滑落。如果降SSD闲置~10分钟左右再进行测试，主控又可以清理出~40GB的SLC Cache空间。也许闲置更长时间可以恢复到72~73GB的初始SLC Cache大小。

▼

下面通过向S50 Lite拷贝（相当于写入）一个~120GB左右的游戏包（有大文件和小文件）来做一个实际测试。可以看到大概在60~70GB左右会有一个速度下降，速度降低到了700+MB/S左右直到完成，趋势基本和HD Tune测得的一致。

总结

由于条件和银子的限制，不能一步到位的全部换成白色的，不过现在这种白+黑的状态也不别扭，以后慢慢更换其它外设也更加有趣。

再来谈谈这套配置，七彩虹是现在唯一生产白色涂装主板的厂商了，这张CVN B560M GAMING FROZEN颜值与供电规格都不错，唯一的遗憾就是不能支持太高频率的内存，以及不能同步其它品牌内存的光效，另外也没有前置的Type-C接口（机箱也没有Type-C，所以对这套主机来说不算缺点）。

RTX 3070金属大师的外观低调，但散热还是蛮强的，用它来玩4K游戏也不是不能用，只不过需要一些耐心的优化或者降低1~2档画质。乔思伯作为纯国产厂家来说，颜值上一直没有让人失望，而且价格也是非常容易让人接受。

这次装机使用了多款威刚的硬件产品，也是因为威刚现在不断扩充自己的产品线，除了存储产品，也开始涉足机电散、外设等领域，看来全家桶是每个有实力厂商的梦想啊！希望威刚的不断整合硬件的同时，也能在软件方面有所进展，软硬兼施才是王道，这样完美的全家桶就不是梦想了！
