一、 前言

蘑菇朋友的主机的机箱用的是安钛克的冰钻P120,为什么用这款机箱呢,主要是因为这款机箱的硬盘仓可以非常方便的拓展,可以非常轻松的通过增加硬盘金属支架的形式,将机箱的硬盘仓增加到4个、6个、甚至是十多个,如果你主板有这么多硬盘接口的话。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

但增加硬盘仓之后,水冷排的安装固定位置就只能在下部了,朋友在机箱的下部安装了一个360的一体式水冷。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

现在的情况是这样,朋友的系统盘上的是intel的900P,需要使用主板上的PCIe3.0 x 4的接口,但水冷排固定在机箱的下部,挡住了主板最下面的PCIe3.0 x 4插槽。最近一段时间,显卡的价格比较不错,朋友入手了一张RTX3090Ti显卡,显卡厚度在4槽左右,挡住了主板中间的PCIe3.0 x 4插槽,这样,朋友的900P就没地方插了。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

朋友的旧显卡在入手新显卡的时候就出掉了,现在没办法,把我的1660Super显卡拿去顶着用了。我得抓紧帮他解决这个问题,把我的显卡拿回来。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

面对这种情况,蘑菇给出的解决方案就是购买一个PCIe3.0 x 4的延长线,将900P从横置安装在主板上,变成竖置安装在机箱的竖直PCIe插槽上,这样就完美的解决了所有的兼容性问题,既不会受到360水冷排的影响,也不会影响显卡的安装,完美。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

PCIe延长线login.taobao.com去看看

二、一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题 开箱

▼PCIe延长线的包装很简单,就一个小纸盒。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

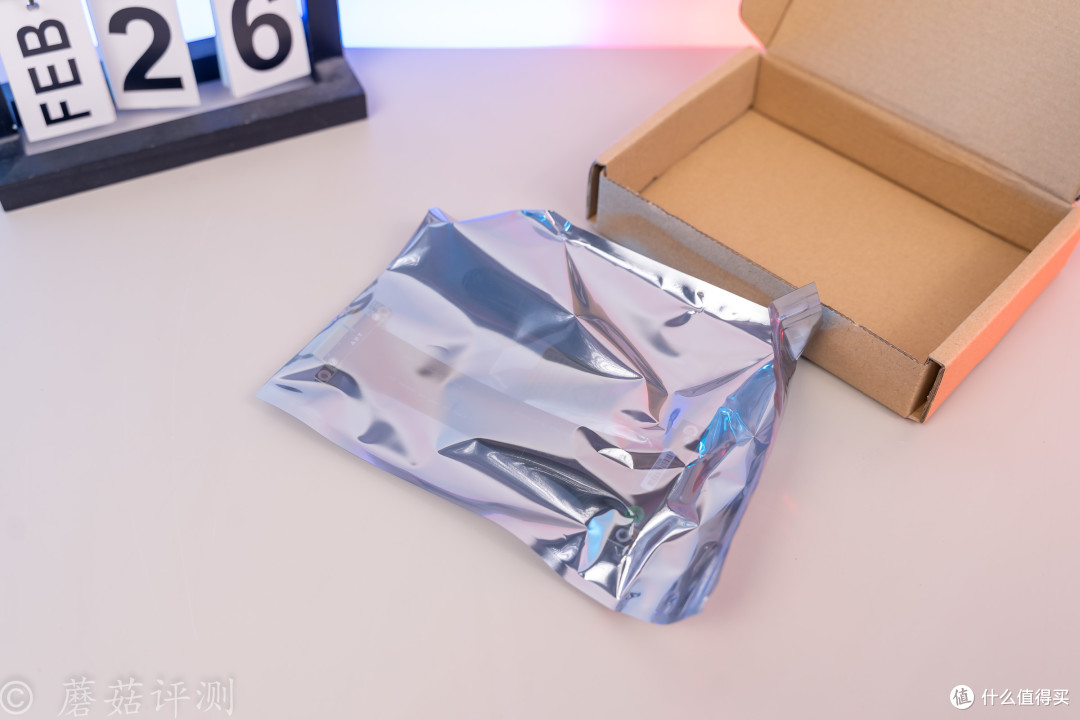

▼纸盒里是一个防静电袋,PCIe延长线就在里面。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼延长线的长度提前测量了下,大约在15cm左右,这里直接购入了线长15cm的PCIe延长线,会稍长一些,不过没啥大问题,稍微弯曲一些就能使用。如果有强迫症的用户可以选择定制,不过到手的时间会稍微长一些,需要提前沟通好。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

三、一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题 外观

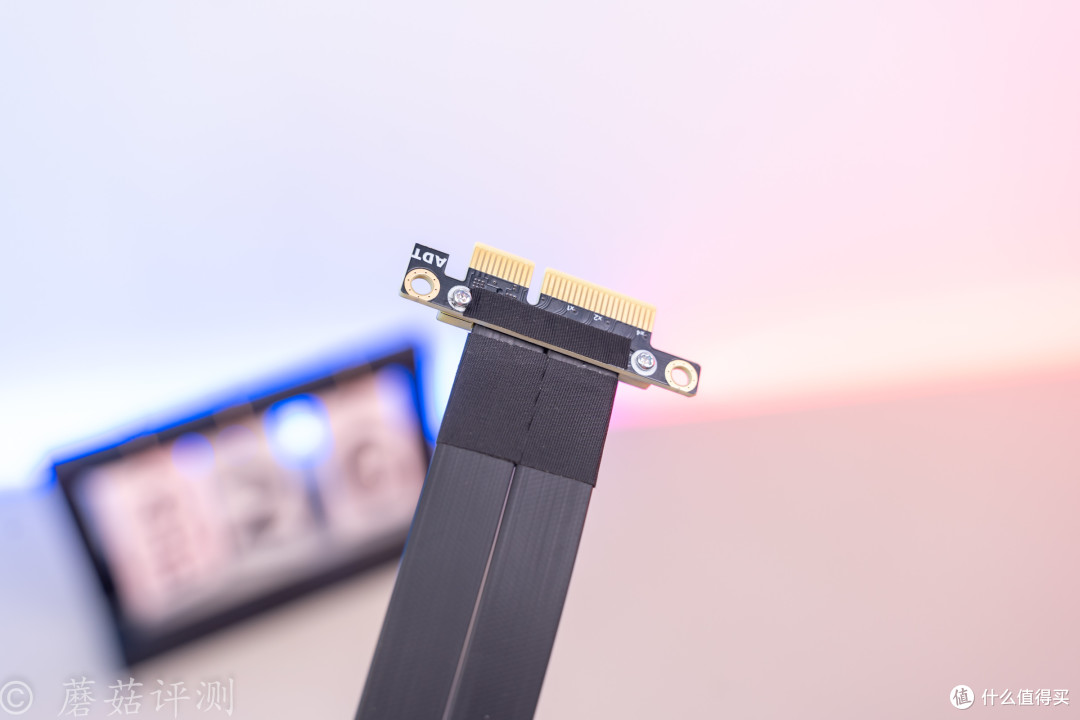

▼PCIe x 16的延长线蘑菇经常见,但是PCIe x 4的延长线,蘑菇还是第一次见,确实要窄很多。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼延长线买的是ADT的,整体的做工还算挺不错的。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼PCIe插头的部分,以及线材的尾部部分,都有胶带辅助固定。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼另一侧还有一个单独的PCB小板,上面印着ADT的字样,用来做压线的。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼PCIe的线材部分,摸上去挺有质感的,貌似这个线材自带屏蔽设计,正面可以看到斜向交织的网纹。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼PCIe插槽部分,这里也使用了双层PCB,辅助压线。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼PCIe x 4的插槽,挺小巧的。另外,插槽的右下角还有一个4Pin的供电接口,这里空着了。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼这款PCIe x 4的插槽,尾部是开放式设计,可以方便的接一些拥有更长PCIe插头的设备。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

四、一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题 安装

▼朋友的主机,机箱是安钛克的冰钻P120。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼就是这块intel的900P固态,在中间这个位置,就很难受。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼intel的900P的固态颜值还是非常漂亮的,黑色的,覆盖件基本都是金属的,可以辅助散热。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼这里将PCIe延长线和固态都准备好,看看怎么装比较合适。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼PCIe延长线直接先安装到主板上,把PCIe插槽拉出来。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼接着intel的900P直接固定到机箱的竖直PCIe插槽上,效果还是挺完美的。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼验证下没啥问题,接着准备将3090Ti显卡和一些其他的硬件装进去。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼显卡默认就横置安装,挡住主板中间的PCIe3.0 x 4接口,900P用主板最下面的PCIe3.0 x 4接口,通过延长线拉出来,900P固态固定到机箱竖直的PCIe插槽上。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼电源用的是安钛克的HCG1000金牌全模组电源,电源的侧面颜值非常漂亮,有铝合金的外壳包裹,表面还通过阳极氧化做出了粉色,并有细腻的喷砂处理,质感很棒。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼电源尾部除了熟悉的插口和开关之外,还有一个风扇运行模式选择按钮,可以在温控和静音两种模式之间选择。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼开机,一次点亮,整机效果还是非常漂亮的。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

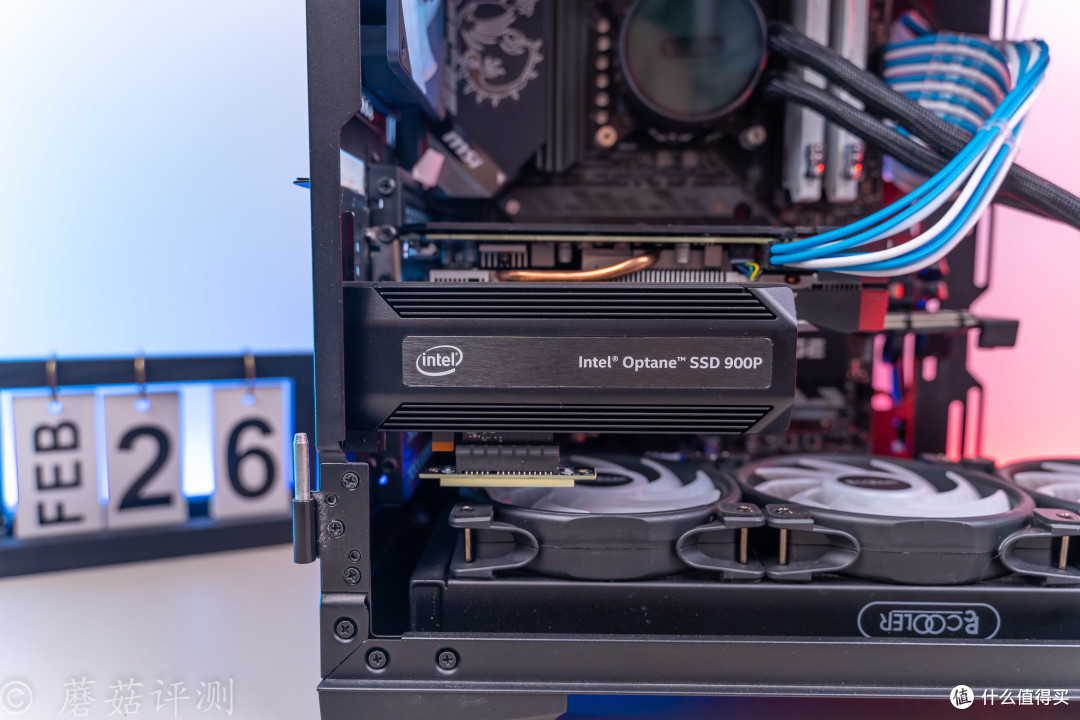

▼侧面的这个900P的小固态还是很有意思的,别人都竖装显卡,咱们竖装固态。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

五、一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题 测试

▼开机,没啥问题,硬盘全部都正常识别了。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼简单看下接口,也没啥问题,稳稳的PCIe 3.0 x 4。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼跑个测试,顺序读取2450MB/s、写入2140MB/s,4K读取217MB/s、写入185MB/s,这个成绩表现不错。表现虽然比之前测试的成绩稍差一丢丢,但主要是平台问题,之前测试用的是12700K搭配Z690,这只是个11900K搭配Z590。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

▼跑个DiskMark试试,顺序读取2720MB/s、写入2570MB/s,4K读取238MB/s、写入199MB/s,整体的性能表现也不错。

一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

六、总结

这个PCIe 3.0 x 4的延长线,朋友还是非常喜欢的,非常巧妙的帮他解决了硬件安装的兼容性问题。面对RTX3090Ti这种四槽显卡挡住PCIe插槽的问题,这根PCIe延长线可以轻松解决。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

颜值方面也有一定的提升,900P的固态颜值本身就不错,竖装也很好看。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

对了,机箱是安钛克的冰钻P120,朋友看中了这款机箱的颜值和3.5英寸硬盘的拓展能力,同价位的基本找不到类似的产品,因此需要在这个机箱的基础上解决一些兼容性问题。这个方案也不一定是最好的方案,如果你们遇到了这类问题,可以考虑从这个角度来解决。一根小小的PCIe延长线,巧妙解决一些硬件安装兼容性问题

谢谢大家!

The End

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
