惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

2016-03-07 14:48:40 349点赞 510收藏 412评论

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

年味就是全家团圆的喜乐气氛;就是晚辈孝敬长辈围坐在桌前敬的那一杯酒;就是屋外烟花闪耀飘进鼻内的一股幽香;就是妈妈忙前忙后做的一顿年夜饭,从一个游子角度来说,也是一年到头忙死忙活最大的年终奖了。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

看到一桌子妈妈亲手做的菜,一肚子眼泪顿时憋回去了,憋了很久的这一年甘苦貌似也消失无踪。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

吃了30年的大虾,每年都是那么好吃,百吃不腻。当然今年的年终奖不仅仅是一桌子的幸福,也有来自张大妈新年的一份祝福。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

年终很荣幸拿到了张大妈的PS4+罗技G29的众测,这个消息和新年的开门红一样振奋人心。把人的精气神顿时提升了一个高度。无论是对自己能力的肯定也好,还是对自己运气的肯定,这已经不重要了。重要的是给了2016一个好的开始,好的兆头。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

很少能见到这么正点的产品众测,混迹网络多年,还真的第一次见到PS4参与众测的。

第一章、PS4外观展示与架构分析

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

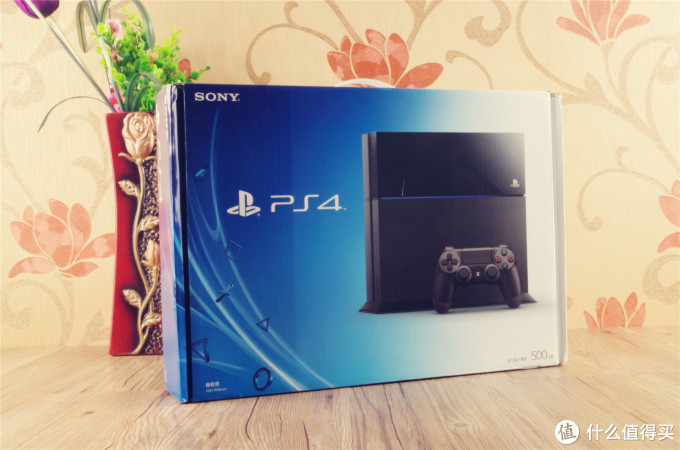

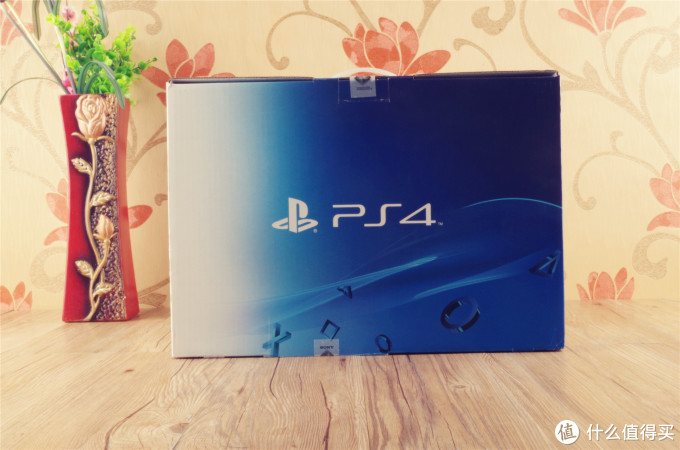

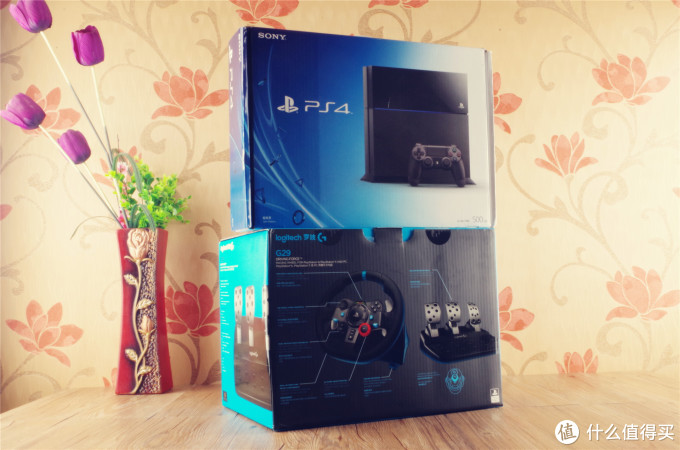

拿到手看了下,确认机器是国行PS4正版500GB极致黑,全新未开封。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

本来以为是京东链接里的G29和游戏打包的白色定制版的,结果到手是黑色版的,不过无碍,有就不错了。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

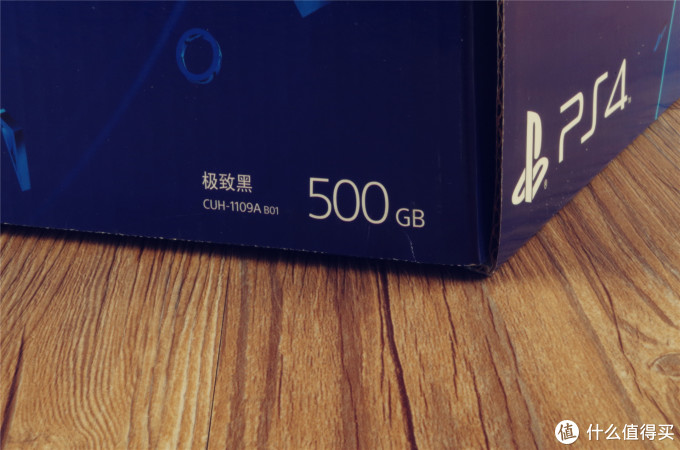

CUH-1109A B01机型,500GB硬盘,极致黑款。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

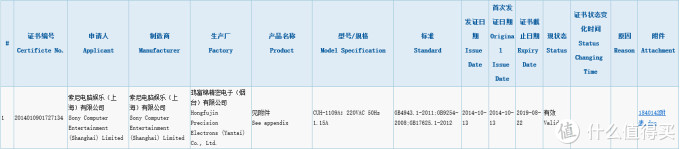

从上面的官方发行文来看CUH-1109A B01确认为大陆发布的国行机器,新版是CUH-1209A。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

这个普版的产品包装附件很低调,毫无奢华可言,清清冷冷。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

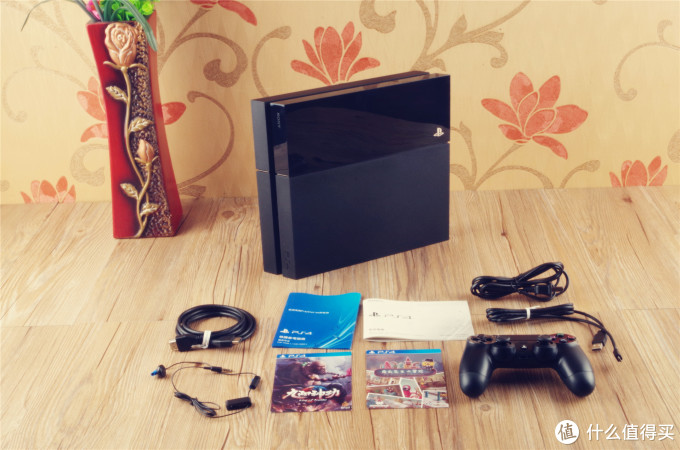

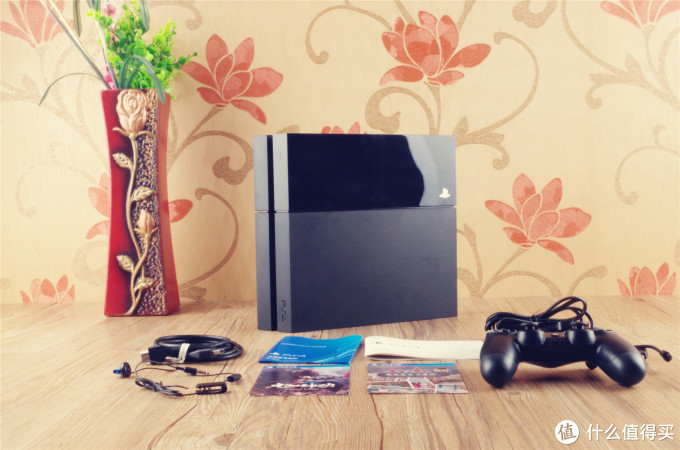

全家福:主机一只,HDMI线材一根,单声道耳机带麦克风一只,电源线一根,无线蓝牙手柄一只,连接手柄的充电线一根(MICRO USB)

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

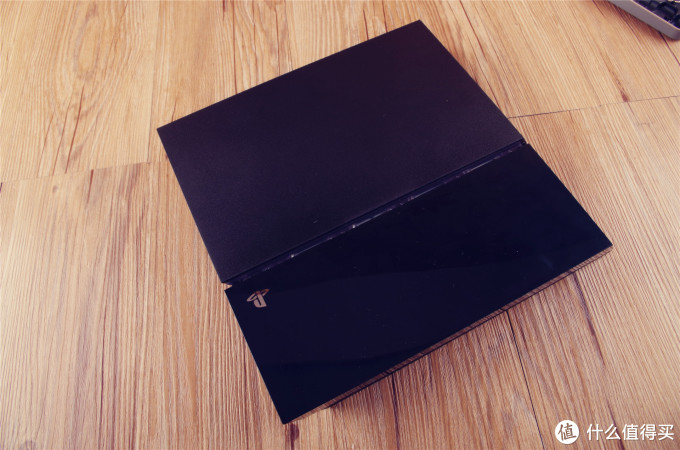

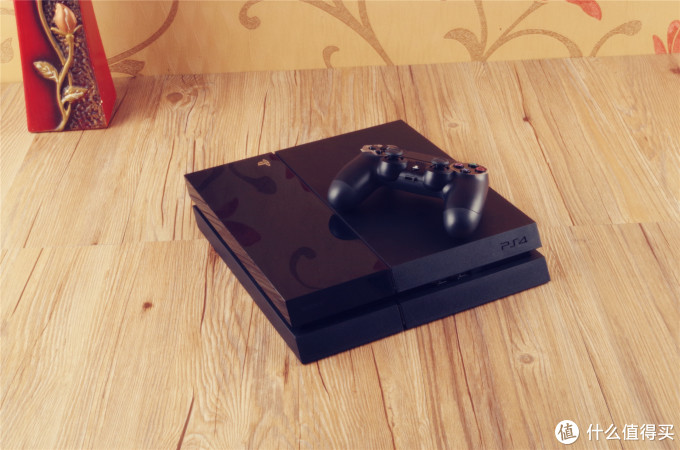

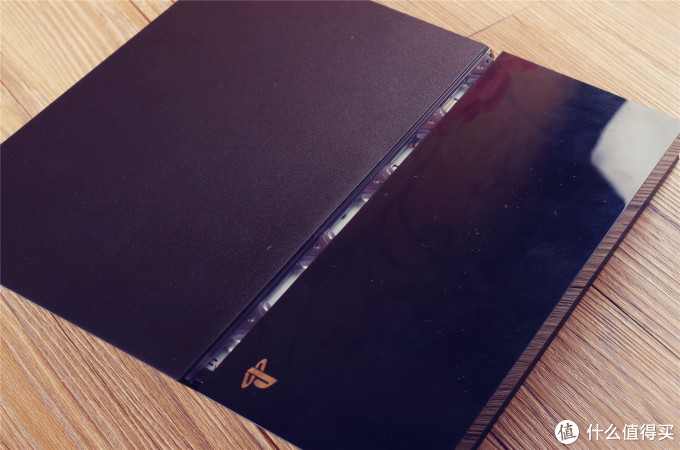

PS4机体正面利用了磨砂和镜面两种材质处理。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

我女儿见到我开箱拿出来机体的那一刻就说:这块砖好漂亮。。。。。。相信小孩子不会说假话。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

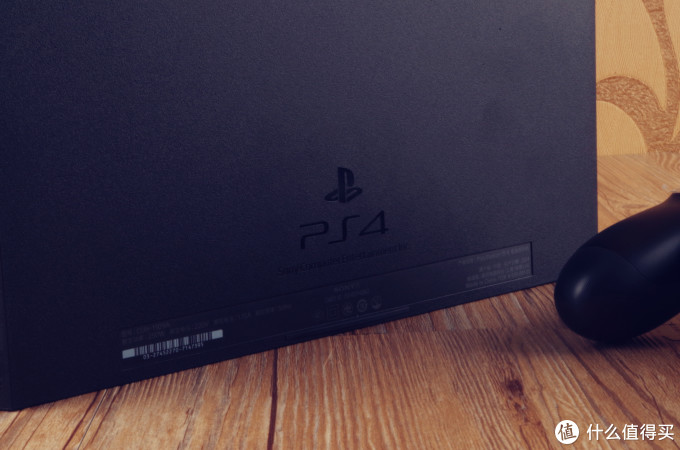

PS4的LOGO

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

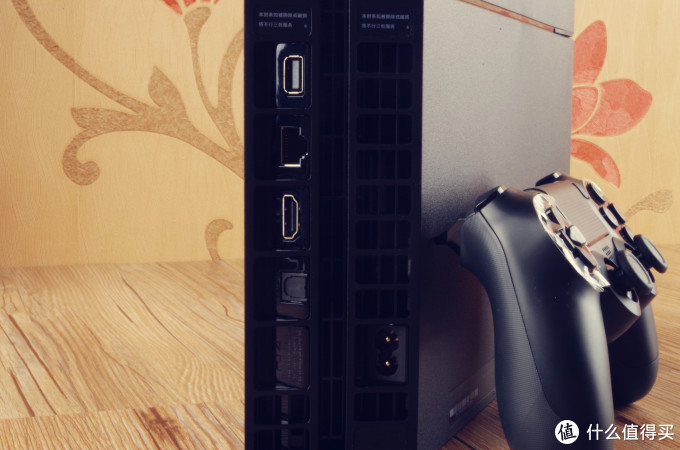

在机器的背面有四个接口,最上面是接PS摄像头的AUX接口,下面是LAN RJ45网线接口,再下面是HDMI接口,再下面是SPDIF光纤接口,最右下方是电源线接口。电源接口上面是面积很多的散热格栅。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

PS4带有2个前置USB接口用来接驳游戏外设

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

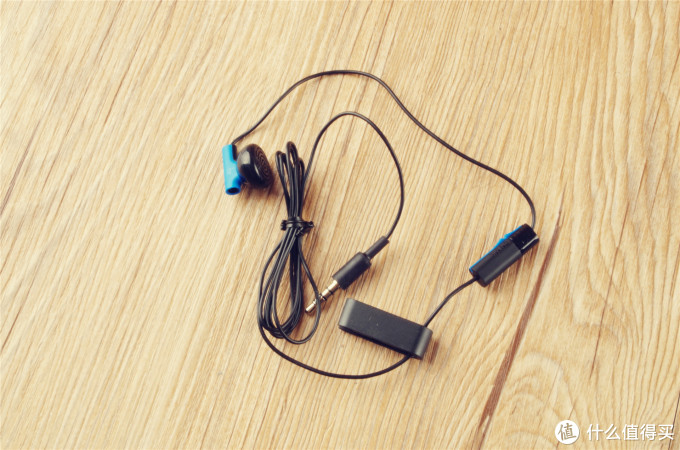

附件中的单声道耳机,接驳手柄用,用来输出输出语音聊天信息。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

HDMI线材,从线材外观无法区分,但是还是1.4版本。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

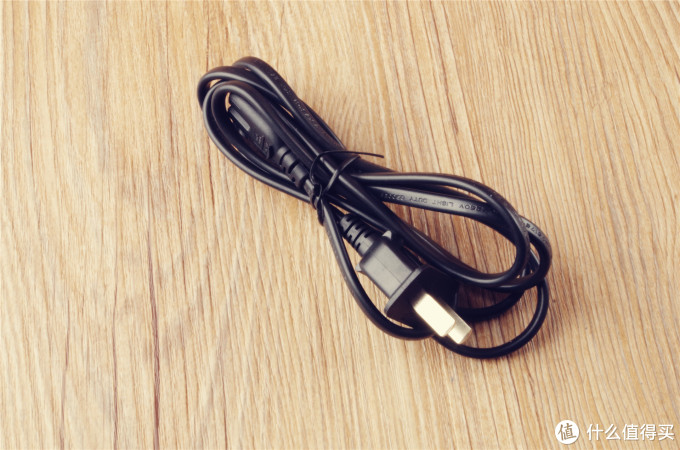

电源线一根

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

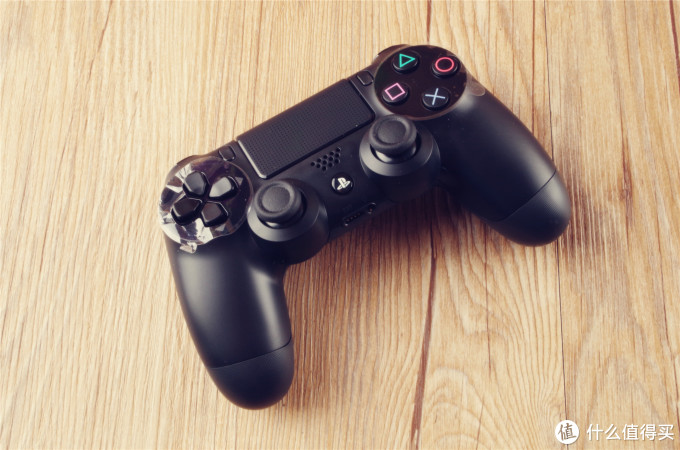

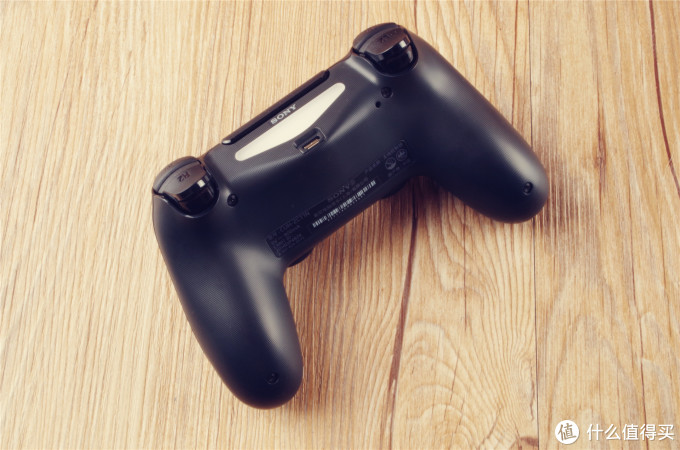

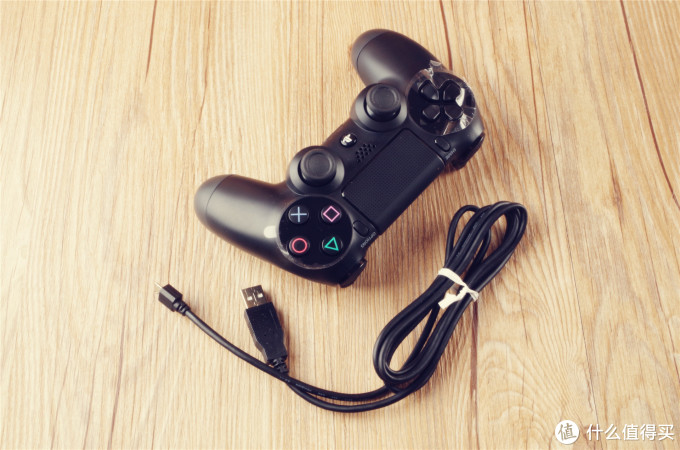

新一代的PS4手柄,和充电连接线。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

连接线采用MICRO-USB,和安卓线一致。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

全新的DualShock4手柄集成了大量的创新元素,包括触摸板、分享按键等。PS4手柄在传统的手柄概念上增加了触摸功能,但是在家用机来说确实算是一种新的尝试,另外还肩负着“实体”体感的作用,喇叭的加入也是一次尝试。SONY的东西,第一次都是“臃肿”的,他会把很多设想都加之一身。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

 但是说起手感,还是非常不错的,最大的进化是相较于PS3手柄,PS4手柄解决了PS3手柄拿在手里不够“充实”的毛病。其实PS3手柄手感也是很贴手,而且可以让你做到“精准操作”。但是这种手感在放松的玩游戏时,会感觉手柄有些地方不够饱满。PS4的手柄解决的这个问题,就是说在自然的,相对放松的握姿下,PS4手柄比PS3手柄舒服些,就我个人的感觉来说,如果你是从PS2/PS3玩过来的玩家,很可能会感觉大拇指到摇杆的距离拉远了,这个感觉很微妙,再加上PS4手柄摇杆的边缘是鼓起的,就导致了一个比较大的手感区别。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

PS4包装内送2款游戏卡

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

优惠码在卡的背面

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

两份纸质说明书和安全指南

PS4国内流传最广的是三个版本:CUH-100XA/110XA/120XA,其PCB分别对应SAA-001/SAB-001/SAC-001。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

CUH-100XA版本,PCB号SAA-001,各位所津津乐道的光驱和蓝灯门就是这个版本

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

CUH-110XA版本,PCB号SAB-001,我拿到的CUH-1109A就是这个版本。据说大幅修复了前一个版本的蓝灯门和光驱门,我使用中没有遇到过。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

CUH-120XA,PCB号SAC-001,没拿到这个版本,咱也没啥发言权。

网上扫了一圈都是SAA-001的解构,本来我准备自己拆解一下,发现这个内部的螺丝需要特制的螺丝刀才能拆解,还有两个保修贴要动电吹风大法,正好网上有SAB-001的PCB图,我就很厚颜无耻的引用了一下,顺手我把SAB-001的PCB解构出来好了。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

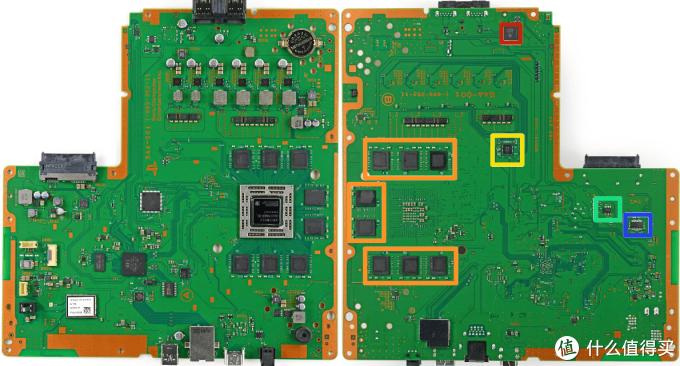

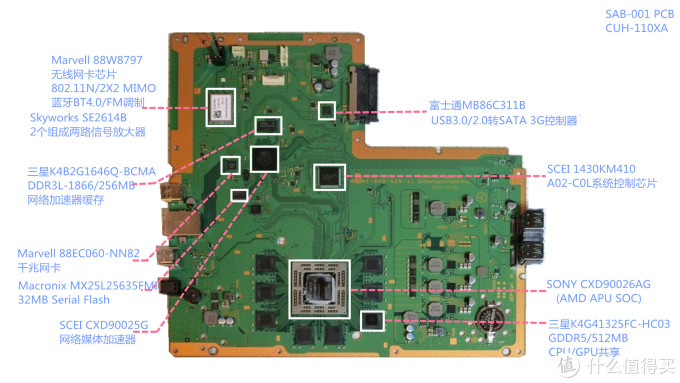

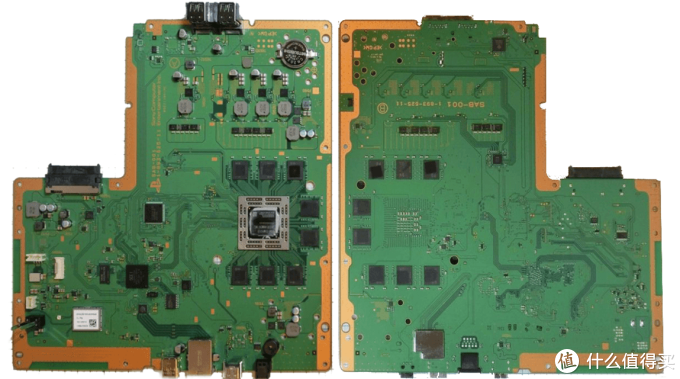

CUH-110XA版本,PCB号SAB-001的正面结构:

主SOC:SECI CXD90026AG

(AMD Jaguar构架CPU八核心1.6GHz主频+AMD GCN构架GPU 1152SP 256BIT 800MHZ)

内存:SAMSUNG K4G41325FC-HC03 X8

(单片512MB GDDR5 频率5500)

南桥:SECI CXD90025G

南桥缓存:SAMSUNG K4B2G1646Q-BCMA

(单片256MB DDR3 频率1600)

系统控制芯片:SECI 1430KM410 A02-C0L

网卡PHY:MARVELL 88EC060

(千兆网卡PHY)

无线网卡:MARVELL 88W8797

(802.11abgn+蓝牙BT4.0+FM调频)

WIFI信号放大器:SKYWORKS SE2614B X2

USB3.0转SATA控制器:FUJITSU MB86C311B

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

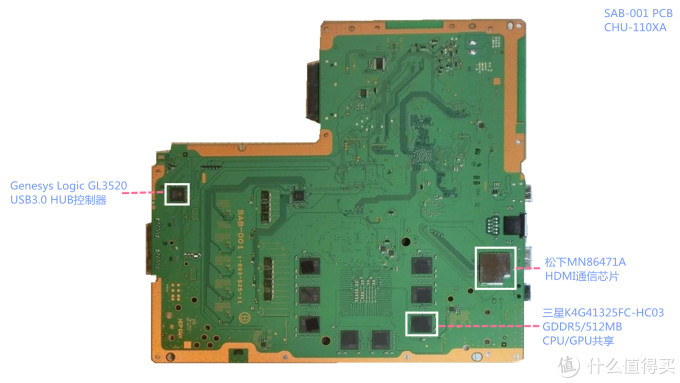

CUH-110XA版本,PCB号SAB-001的背面结构:

内存:SAMSUNG K4G41325FC-HC03 X8

(单片512MB GDDR5 频率5500)

HDMI芯片:PANASONIC MN86471A

USB3.0 HUB:GENESYS LOGIC GL3520

其实另外还有三颗FLASH芯片分别对应南桥,USB3.0转SATA芯片还有USB HUB芯片。

神秘的PS4南桥芯片以及南桥芯片群

其实研究一个系统的结构,除了看PCB之外就是看系统的启动日志,因为无论什么样子的芯片伪装包括芯片打磨,只要看到硬件的启动日志,基本都可以获取一些可靠信息。万幸的是,有WIKI已经提供出来了。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

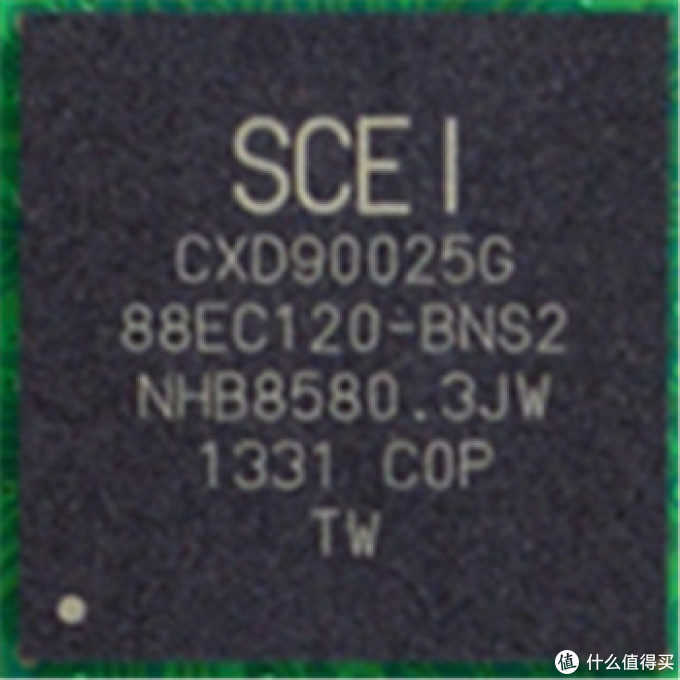

其实整个PS4中,这一颗CXD90025G芯片最为神秘了,官方称之为网络协处理器,管理待机网络下载等任务,但是实际上远不止这些功能,从88EC120-BNS2的编号看就是MARVELL的定制版产品编号。那么与之有关的系统启动LOG里是一些什么信息呢?

 pcib0:port 0xcf8-0xcff on acpi0
 pci0:on pcib0
 pci0: found aeolia_pcie
 iommu0:at device 0.2 on pci0
 gc0:port 0x6000-0x60ff mem 0xe0000000-0xe3ffffff,0xe4000000-0xe47fffff,0xe4800000- 0xe483ffff at device 1.0 on pci0
 hdac0:mem 0xe4840000-0xe4843fff at device 1.1 on pci0
 apcie0:mem 0xd0200000-0xd03fffff at device 20.4 on pci0
 icc0:at device 20.4 on pci0
 hpet_pci0:at device 20.4 on pci0

 sflash0:at device 20.4 on pci0
 rtc0:at device 20.4 on pci0
 twsi0:at device 20.4 on pci0
 xhci0:mem 0xdc000000-0xdc1fffff at device 20.7 on pci0
 xhci1:mem 0xdc200000-0xdc3fffff at device 20.7 on pci0
 xhci2:mem 0xdc400000-0xdc5fffff at device 20.7 on pci0
 aeolia_acpi0:port 0x1000-0x10ff at device 20.0 on pci0
 mskc0:mem 0xc4000000-0xc4003fff at device 20.1 on pci0
 ahci0:mem 0xc8000000-0xc8000fff,0xc8001000-0xc8001fff at device 20.2 on pci0
 sdhci0:mem 0xcc000000-0xcc000fff at device 20.3 on pci0
 dmac0:mem 0xd4000000-0xd4000fff at device 20.5 on pci0
 dmac1:mem 0xd4001000-0xd4001fff at device 20.5 on pci0
 spm0:mem 0xd9000000-0xd903ffff at device 20.6 on pci0
 sbram0:mem 0x80000000-0xbfffffff at device 20.6 on pci0

从启动LOGO中看到红色的字体都是这个芯片内涵的各项设备的启动,设备ID 20开头的应该都与之相关,同时获得一个奇怪的代号:Aeolia

从著名的FAIOVERFLOW的破解PS4并且在内部安装第三方的LINUX启动部分来看,和上面的启动LOG不谋而合:CXD90025G就是MARVRLL为SONY定制的一颗SOC南桥芯片,代号是Aeolia。这是一颗包含了MARVELL的千兆网卡MAC控制器、SATA AHCI控制器、SD/MMC卡控制器、DMA控制器、内存控制器、USB3.0控制器的SOC芯片,并且通过PCIE总线和PS4的主SOC:CXD90026AG相连接。另外一个有意思的发现是CXD90026AG在AMD的代号是Liverpool。根据含有内存控制器的MARVELL SOC几乎可以肯定内部含有一颗ARM的CPU作为资源支持存在,那么这颗芯片便可以直接溯源到MARVELL的ARMADA系列了。然后我们再去看一些相关代码去定位其他设备:

ahci0: mem 0xc8000000-0xc8000fff,0xc8001000-0xc8001fff at device 20.2 on pci0

ahci0: AHCI v1.30 with 1 3Gbps ports, Port Multiplier supported with FBS

ahcich0:at channel 0 on ahci0

cd0 at ahcich0 bus 0 scbus1 target 0 lun 0

cd0:Removable CD-ROM SCSI-0 device

cd0: 150.000MB/s transfers (SATA 1.x, UDMA4, ATAPI 12bytes, uhub3: 4 ports with 4 removable, self powered PIO 8192bytes)

从以上的信息量获知,CXD90025G上只有一个SATA 3G AHCI接口,并且接了蓝光光驱。

mskc0:mem 0xc4000000-0xc4003fff at device 20.1 on pci0

msk0:on mskc0

miibus0:on msk0

e1000phy0:PHY 1 on miibus0

从以上的信息量获知,CXD90025G上有一个千兆网卡MAC控制器,通过RGMII接口接了Marvell 88E1510 千兆PHY,说明MARVELL 88EC060这网卡也是个SOC定制型号,真实的设备ID暴露了本尊是Marvell 88E1510。

xhci1: mem 0xdc200000-0xdc3fffff at device 20.7 on pci0

usbus1 on xhci1

umass0:on usbus1

da0 at umass-sim0 bus 0 scbus0 target 0 lun 0

da0:Fixed Direct Access SCSI-6 device

da0: 400.000MB/s transfers

da0: 476940MB (976773168 512 byte sectors: 255H 63S/T 60801C)

从以上的信息量获知,CXD90025G的内建USB3.0其中一组接入USB3.0转SATA3G的富士通MB86C311B然后直连500GB的HDD硬盘。

富士通的MB86C311B是一颗ARM M3构架的SATA 3G转USB2.0/3.0的转换芯片,可以把SATA设备转为USB3.0设备,这里用来是接驳SATA硬盘用,外接硬盘的速度被限制在SATA3G,这说明PS4的SATA接口是USB3.0转接出来的,而不是原生的SATA3G。

xhci0: mem 0xdc000000-0xdc1fffff at device 20.7 on pci0

usbus0 on xhci0

usbus0: 5.0Gbps Super Speed USB v3.0

uhub4: on usbus0

uhub4: 4 ports with 4 removable, self powered

从以上的信息量获知,CXD90025G的内建USB3.0其中一组接入GENESYS LOGIC的GL3520 HUB,这个HUB是4口自带供电可热拔插。但是实际可能只用上了外置2个口,注意只是HUB芯片,不是USB3.0控制芯片。

sdhci0:mem 0xcc000000-0xcc000fff at device 20.3 on pci0

mmc0:on sdhci0

sdio0:at mmc0

trsw0 on sdio0

bt0 on sdio0

trs0 on sdio0

wlan0: Ethernet address: 00:00:00:00:00:00

wlan1: Ethernet address: 00:00:00:00:00:00

从以上的信息量获知,CXD90025G的内建SD/MMC控制器的SDIO接口连接MARVELL 88W8797(802.11abgn+蓝牙BT4.0+FM调频)无线网卡。MARVELL 88W8797兼容USB2.0和SDIO等多种连接模式,但是我在USB的启动设备LOG里没有发现无线网卡设备,但是在SDIO上发现蓝牙设备,由此推断自行定位了无线网卡的总线连接。

这颗PS4的WIFI模块里包含MARVELL 88W8797和两颗2614B信号放大器,然后接2X2 MIMO的天线输出信号。

这颗网卡芯片准确来说也是SOC芯片,内置MARVELL的ARM V5TE的CPU主频256Mhz,同时支持蓝牙4.0+HS和FM调频,支持802.11ABGN,支持2.4G和5G,但是由于11N的一些特点,最大就300M而已,另外蓝牙也被SONY降到2.1,这颗芯片的11N模式无论如何只支持QAM64的调制模式,MCS1-7模式下,不支持2X2 MIMO串流,仅支持单流,所以MCS8之后支持2X2 MIMO双流模式,所以无论2.4G还是5G下都必须在40MHZ带宽下,MCS15的通道下才能达到300M的最大带宽。各位要使用路由器想使PS4 WIFI网卡达到最佳效果的话,请根据相应参数配置你的路由器即可。

通过完整的PS4的启动LOG还有FAIOVERFLOW的LINUX启动LOG,这颗南桥芯片就被基本解构出来了,这也“也许”是世界上唯一一张非官方CXD90025G的SOC架构。那么对于我们普通使用者来说,我们能认识到一些什么呢?

1、只有一个原生的SATA AHCI接口给蓝光光驱占用了,

2、我们的HDD硬盘是通过USB3.0转接SATA 3G得来的,不支持AHCI,所以你换SSD所获得的速度提升是有限的,所以如果不是纠结帝,这个SATA3G和USB3.0转接的瓶颈是不太值得去换SSD的。还不如去换个大容量硬盘更为重要。

3、内置有ARM CPU,外置管理256M DDR3内存。

4、PS4的无线网卡是300M的,不支持802.11AC模式。

5、PS4的外置USB接口都是USB3.0的。

另外一颗神秘的芯片,官方说是系统控制芯片,这就是SCEI 1430KM410 A02-C0L,有RENESAS公司的内部人士自己出来说这颗芯片是RENESAS公司的R32C/118的CISC微控制器,具体功用和总线连接方式未知。

PS4的APU

地球人都知道,CXD90026AG是PS4的APU,由AMD代工,由CPU和GPU和内存控制器组成。

CHIPWORK的芯片扫描影像图比较难以理解,所以我自己手绘了一下:
PS4 APU的CPU部分是源于AMD的Jaguar构架的八核心CPU,内置2MBX2的二级缓存,AMD的PC版本的Jaguar APU的内部CPU具有4核心并且共用2MB L2缓存,而PS4是把2组Jaguar APU的CPU集成到一颗SOC芯片中,所以PS4具有2组2MB的L2二级缓存。这里看有四组64位的GPU/CPU共享内存控制器,每一组都连接四颗512MB的16位GDDR5,这样16颗16位的GDDR5就是这样配置成256位了,正好和四组内存控制器匹配。

CPU: DG1002FGF84HT  (1594.00-MHz K8-class CPU)

Origin = "AuthenticAMD"  Id = 0x710f13  Family = 16  Model = 11  Stepping = 3

Features=0x178bfbff

Features2=0x36d8220b

AMD Features=0x2e500800

AMDFeatures2=0x154837fb,>

FreeBSD/SMP: Multiprocessor System Detected: 8 CPUs

FreeBSD/SMP: 1 package(s) x 8 core(s)

 cpu0 (BSP): APIC ID:  0

 cpu1 (AP): APIC ID:  1

 cpu2 (AP): APIC ID:  2

 cpu3 (AP): APIC ID:  3

 cpu4 (AP): APIC ID:  4

 cpu5 (AP): APIC ID:  5

 cpu6 (AP): APIC ID:  6

 cpu7 (AP): APIC ID:  7

根据PS WIKI提供的SDK启动进程的log分析,8核心1.6G主频没有悬念。并且具备MMX、MMX+、SSE、SSE2、SSE3、SSE4A、SSE4.1、SSE4.2、AVX等指令集。

PS4 APU的GPU部分是AMD GCN构架,具备18组CU运算单元,每个CU运算单元内含有64SP流处理器,所以共1152SP流处理器,理论上运算率高于HD7850,PS4 APU的GPU主频800MHz,运算能力1.84 TFLOPS,而Radeon HD 7850的主频860 MHz,1024SP,运算能力为1.76 TFLOPS。

gc0:port 0x6000-0x60ff mem 0xe0000000-0xe3ffffff,0xe4000000-0xe47fffff,0xe4800000-0xe483ffff at device 1.0 on pci0

LVP BX

GC SE0 Redundant CU: 0x200

GC SE1 Redundant CU: 0x200

根据PS WIKI提供的SDK启动进程的log分析,确实有2组CU运算单元被屏蔽,假如能开启就是完整的20CU运算单元1280SP单元的GPU,我个人认为这不可能是AMD的良品率问题,而是SONY的战略问题,这2个CU运算单元在未来是可以开启的,类似XBOX ONE的工程机全部都是14CU运算单元一样的,但是零售版被强制屏蔽在12CU运算单元,AMD跟SONY 微软这种大客户玩良品率完全是个搞笑的事情。

AMD GCN架构显卡中的ACE异步计算引擎能够将几个任务同时分配到GPU中的计算单元,GPU中的流处理器单元的利用率决定着GPU的性能发挥多少。PS4的GPU具有1152SP流处理器,8个ACE异步计算引擎,XBOX ONE的话,是768SP流处理器,2个异步计算引擎。微软一直声称他们的设计构架里瓶颈是CPU,提高CPU主频所获得效果要大于增加几组CU运算单元,但是随着AMD Liquid VR技术的发布之后,VR对于ACE异步计算引擎的依赖性增加了,导致ACE的价值在大幅提升。尤其是在3月16号即将发布的SONY PS VR设备上,SONY再一次埋坑成功。

其实PS VR的机理也是基于AMD Liquid VR技术的,PS VR具有一个头盔和一套图像协处理器的盒子,其实就是内置另外一个GPU,协处理器盒子连接PS4上面,共同完成对PS VR头盔的图像处理,这更类似AMD的交火技术,一个GPU负责左眼,另外一个负责右眼,共同完成画面的渲染工作。AMD Liquid VR的核心技术的一项就是通过ACE异步计算引擎实现GPU资源的最大利用率。

PS4的CPU和GPU的共享内存交互构架我也顺手画出来,其实这个公版资料很多,但是难以理解,其实本质就是GPU和CPU共享一套内存控制器,然后共同利用256位的GDDR5 8GB的内存,然后汇总到AMD称之为IOMMU的总线控制器上,通过IOMMU连接PCIE控制器,然后连接南桥。

pci0: found aeolia_pcie

iommu0:at device 0.2 on pci0

启动进程LOG也说明了南桥和IOMMU通过PCIE总线连接。

通过以上的一些硬软件分析,就可以把PS4的基本硬件做出一个基本连线图了,注意只是针对CUH-110XA版本的SAB-001 PCB构架的。

那么说下我个人对PS4的架构设计的一点小看法:

首先APU部分很赞,PS4的架构师像一个天生的挖坑者,成功的挖了一些天坑,而又成功的填上了,SONY一开始就奔GCN构架的核心技术去了,包括8个ACE异步运算引擎和AMD AMD Liquid VR技术,要知道当时的HD7970高端显卡也只有2个ACE而已,在后期的290X显卡发布的时候才有8个ACE单元,然后GDDR5统一总线的开发和专利授权,看起来是SONY和AMD合作的最天马行空的一笔,其实应该涉及到高额的专利授权费用,至于是否共享专利还未知,但是这个开发过程对于AMD后期的ZEN系列构架开发是有巨大启发价值的。而微软的XBOX ONE的PM感觉就没有太深刻的SOC的开发经验,没有提出更贴近AMD开发制程和未来计划性的合作建议,看起来很可能直接冲着成本去谈的,尽管采用了1024位的ESRAM去提高GPU带宽效能,但是GPU的768流处理器和2ACE的硬伤是客观存在的,尽管微软再次说明CPU主频提升比GPU提升更为有效,但是游戏开发商的反馈和市场的销量貌似说明了一些问题。其实两款产品的GPU、总线开发和系统平台有不小的差异性,这些差异性带来的开发难度和开发模式的开销权重对游戏开发商来说更为关键,直接影响到独占游戏的开发难度和画质效果,所以有一个靠谱的会挖坑会填坑的产品经理是多么重要。

然后对于MARVELL设计的南桥,我有点看法就是,为什么不设计两组SATA 6G AHCI总线控制器出来,开2个端口,一个接蓝光光驱,一个接HDD硬盘多好,这样,我们换SSD就会获得较大的效能提升,另外100M的宽带已经开始普及了,11AC的无线网卡其实也是有必要的,另外就是其中的SOC图都是个人手绘,如有不同意见欢迎批评指正。

第二章、罗技G29试玩体验

下面说另外一个产品:罗技G29力回馈游戏方向盘这个其实是我的大爱,整个包装体积就像一台微波炉。

正反面都是内部组件介绍

包装上多处明确写明了支持PS3/PS4/PC三种机型使用。

拆箱全家福含有:方向盘一只,踏板一套,电源适配器一只,电源线一根。纸质说明书文件三份。

按键区集成了PS4手柄的所有按键,你可以把这个当成一只PS4手柄和一个游戏方向盘的整合体来看。

从方向盘的做工和下面的拨片来感觉,凑合,略感粗糙。

方向盘的底部是线材链接区域,这块专门设计了理线槽,为了整理杂乱的线材,很人性化的设计。

方向盘下端的前缘部分采用了磨砂塑料材质制造,厚度还有手感还是不错的,质地的硬度介于塑料和塑钢之间。

右边红色的小圈圈是24点选拨盘,适合精确控制车辆的设置,左边的+-号按键是双马达力反馈的调整按键,增强游戏体验。中间的SHARE是分享键,OPITION是设置键,PS键是主页键,这三个都是常规的PS4手柄按键。

上半部更是PS4手柄的按键复刻版,方向,主四键,L2L3R2R3完全遵循PS4的手柄设计来设定的。

方向盘的外部据说是真皮缝制。

在方向盘的下面有PS3/PS4切换按钮,默认是PS3,使用PS4要切到PS4键这边。

G29的踏板组件

仿真压力式系统,和真车比还是有差距,不过确实还不错有一定程度的模拟度,从左往右,第一个踏板深度居中,不软不硬;第二个踏板深度最浅,最硬,第三个踏板深度最深,最软。厚实的不锈钢的材质让人第一感觉就很好。

特地奶茶购买的驾驶俱乐部国行正版光盘,过年迟迟不到货,一直拖了6天才到手。

来一张全家福头图范儿

收拾干净桌面准备安装

方向盘上面的真皮有一条大约1CM宽度的回正标识。

罗技的桌面固定装置是通过拧前方的两个大旋钮来松紧下面的夹脚。

这个夹脚让我傻了十分钟,目前这个夹脚顶多只能固定在厚度3CM以内的桌面台板,我的桌板有5CM厚度,罗技的官方说明也确实说了容许5CM厚度桌面。没办法,找出说明书来看吧。

罗技整个的说明书就这么一张纸,和说明书不同的是夹脚的上面有个增高组件了,但是说明书并没说有这个增高组件,更没有说如何卸载这个组件。我想这去官网下说明书看看。

官网的说明书倒是提到了这个夹具扩展组,但是没有提到如何卸掉,这个玩意死死的咬住的,不用巧劲卸载很容易弄坏掉,因为是塑料的,弄碎它太简单了。经过多番琢磨我终于找到了卸载这个模块的正确方法。

用力将夹具扩展组往里面推

推完之后就是这个造型

然后用手指将夹具扩展组往反方向拨

夹具扩展组自然掉落,无伤卸载。

完美无伤巧劲卸载夹具扩展组就完毕了。

就是这两个脆弱的小塑料玩意,如果用蛮力很容易碎裂,罗技这里并没有给出正确的卸载方式,说明书官网都没有提及,我觉得这是一个被罗技忽视的方面。

方向盘的底部右侧是脚踏板的连线接口还有电源线接口

左侧是手动排杆接口,手动排杆需要单独购买的,奶茶399还缺货,早前去买就一直缺货,不能买到这玩意整合到该篇文章中不能不说是一个小小的遗憾。

人性化的理线槽设计

罗技在官网标注了理线槽的标准规划方案

解决了以上的问题,我们就可以顺利安装桌面了

踏板连线链接好

把G29固定好在桌面上,拧好前面方向盘上的两个大螺丝,确认固定好后,USB链接到PS主机前面的2个USB口中任意一只,

另外搬来一个42寸1080P LG液晶电视,2010老款的不能和现今流行的4K比,不过应付一下PS4的1080P画质足够了,

给PS4通电以后G29开始自检,左右疯狂转动开始。

最后停下来经最后方向盘位置偏右点,特意度娘了一下,G25和G27都有这样的问题,官方解释是转动惯性导致的,但是此时左右各有10度的转动幅度是没有力回馈的。

按方向盘上的PS键确认方向盘和设备的链接,放入PS4游戏光盘《驾驶俱乐部》。

PS4开始下载游戏的附属升级文件,13.069GB,下了63分钟,

这个角度可以很明显看到,G29方向盘回中还是有点小问题,并不像真车一样绝对回中,姑且认为是惯性问题吧。用G29操作《驾驶俱乐部》的时候,换挡均不用踩离合踏板,可以直接换挡,也就是说离合踏板是无效的。

开惯了自动档的突然开手动档的话,想说方向盘上的LED转速换挡指示灯太爽了,看灯直接用方向盘下面的拨片直接换挡。

高速档位的指示灯,你始终不会忘记你自己在几档上面,如果忘记,看一眼指示灯即可。对了,对于自动挡车来说,指示灯提示发动机转速。G29转动角度为900度两圈半,与汽车方向盘转动的度数相同。

用G29去操作《驾驶俱乐部》非常接近现实赛车,画面没得说,赛道丰富,5个视角视角,赛车种类繁多但是需要积分或者花钱去购买。其实感觉太真实也不好漂移难度大。体验过程中转向需要的力度其实刚好,转弯的力度也刚好,这点力回馈来说和真车差距不明显,转弯后松手方向盘也马上会立即回中。

跑一局竞速赛试试双马达力反馈体验,过程中表示力回馈很过瘾撞击模拟震动也适中。遇到颠簸和撞车时的反馈力度很明显,而且车辆发生侧滑或者雨水天气侧滑,方向盘的力回馈明显会和干平路有区别。

我很少能坚持玩游戏超过2个小时,这个游戏有点让人上瘾,主要是现实生活中不太可能有机会让你这么飚车,跑了半天下来,升了一点小级别。

非专业跑了一段小视频,各位大侠莫喷死我就好。

第三章、国行机换硬盘以及改港服大法

关于国行改港服,群众们津津乐道的是还原备份大法,原机带的500G HDD容量太小了,现在一个游戏动辄十个G甚至更多,委实一个硬盘也装不上多少个游戏,我另外弄一块800G的SSD作为港服使用,型号是INTEL DC S3500 800GB,其实我实测的感觉是换SSD速度有提升,但是也没想象中那么快,PS4的SATA毕竟是3G接口还不是AHCI的,另外还是USB3.0桥接的,所以性价比比较高的就是换一个大容量的HDD,而不是大容量SSD,备份还原我使用的工具是金胜的S8 128GB USB3.0移动SSD,其实如果只是安装系统或者升级系统4G的U盘足以,但是如果需要还原备份系统的话,准备一个大容量U盘还是有必要的。

很多人说PS4认U盘只认FAT32,我测试结果是128GB的移动SSD格式化为exFAT格式一样认。首先我把国行升级到3.15版。

1、PC下格式化移动SSD为exFAT

2、下载索尼PS4 3.15固件更新文件(点此下载

3、移动SSD里根目录新建PS4/UPDATE文件夹,放进去下载的PS4UPDATE.PUP升级文件。

4、在PS4关机的情况下插入移动SSD,开机。

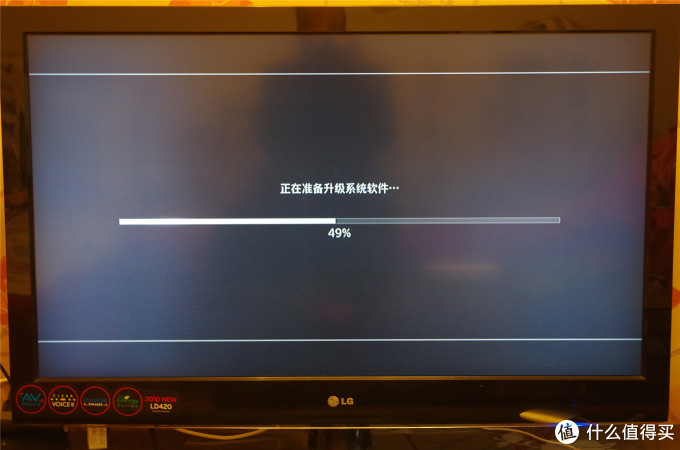

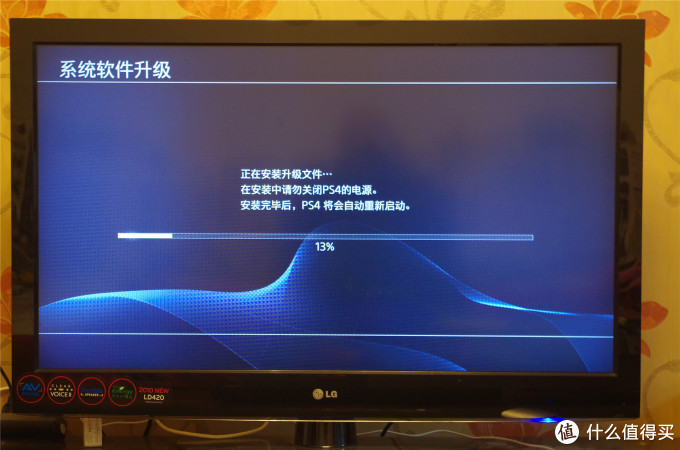

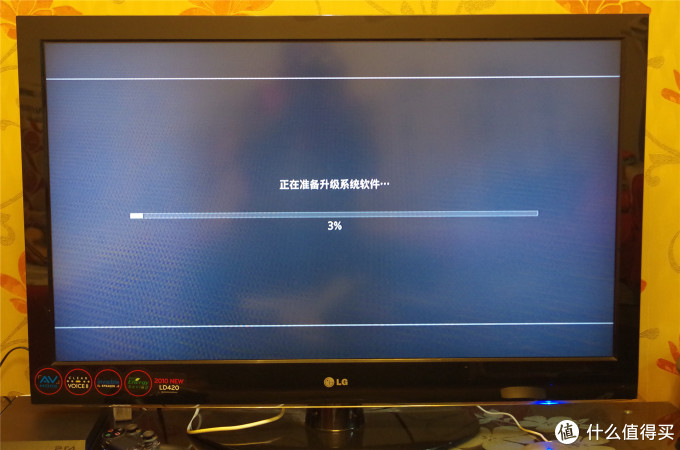

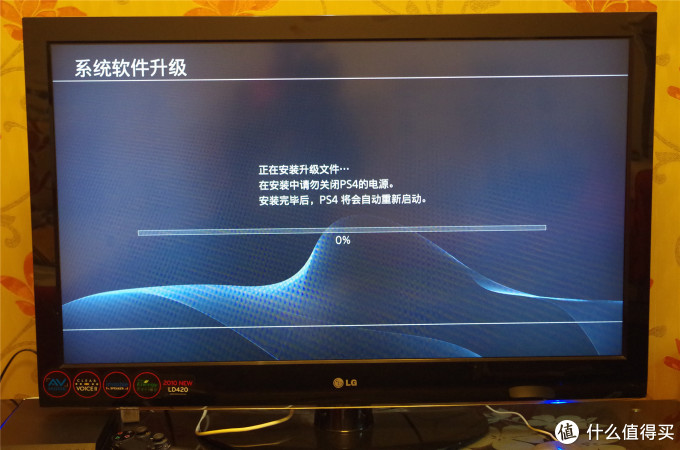

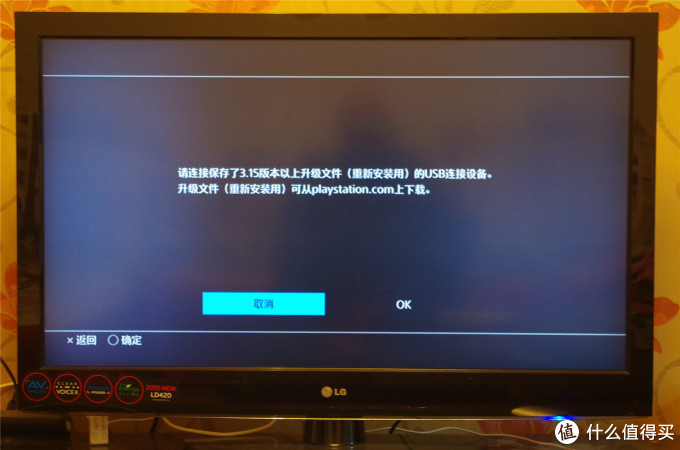

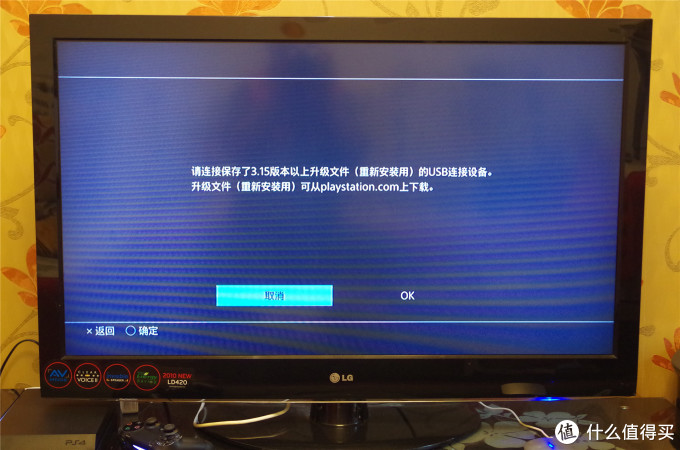

5、在PS4中打开设置—系统软件更新,根据屏幕中的提示安装,完成后重启进入下面的界面

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

点几个简单的OK和是之后,3.15版本升级成功。

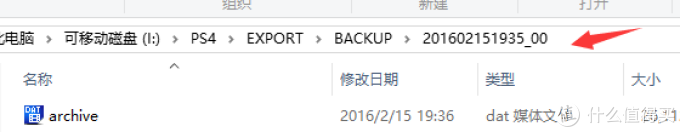

如果你需要备份一下你国行系统下面的游戏的话需要准备大容量的移动硬盘或者U盘了,我就安装一个游戏在国服里,备份一下也得30G了,如果多几个游戏,U盘感觉容量完全扛不住,易驱线+硬盘才是王道。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

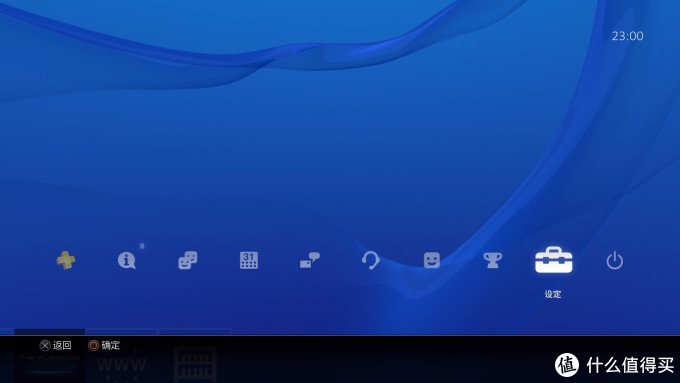

设定

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

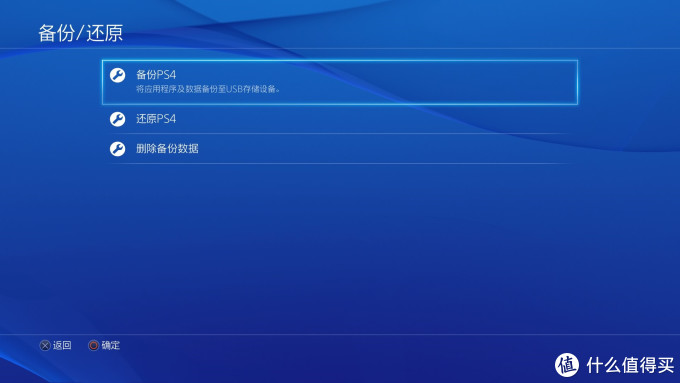

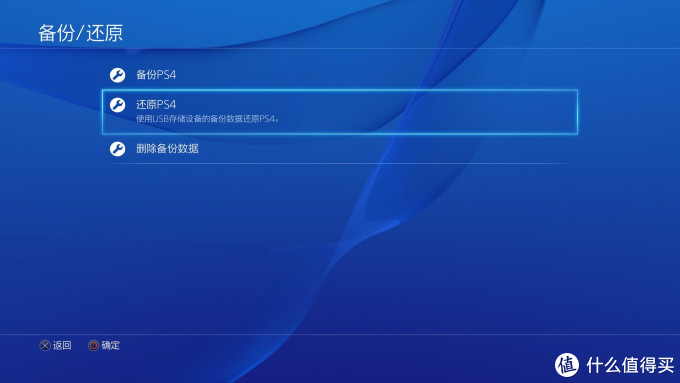

备份/还原

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

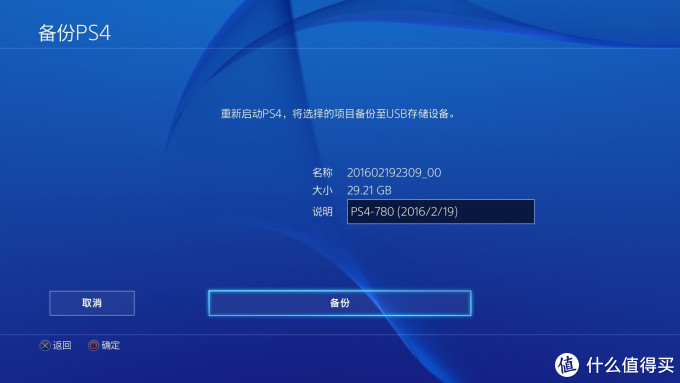

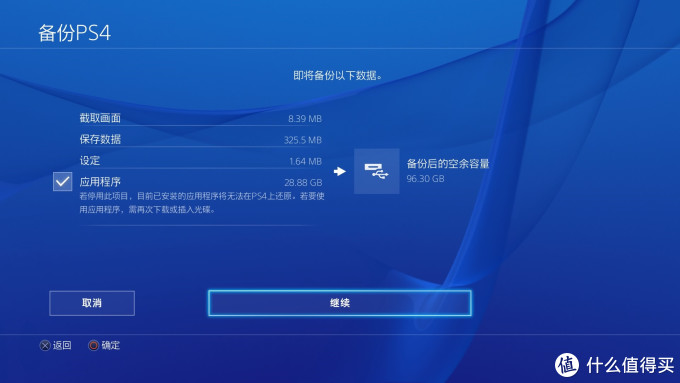

备份PS4

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

直接备份到移动SSD,点继续

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

点备份之后自动重启进入备份画面

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

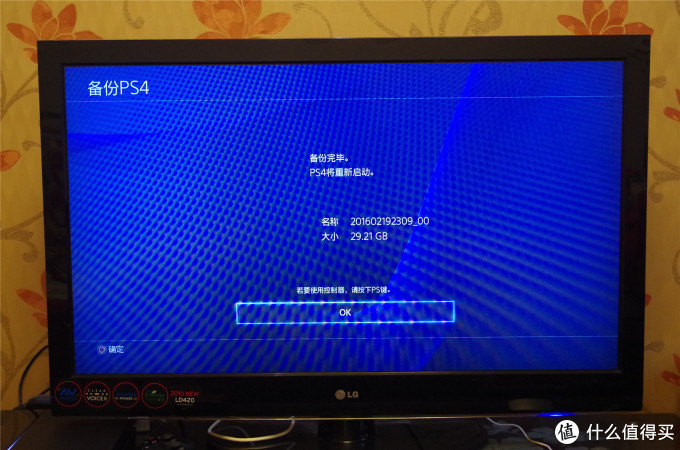

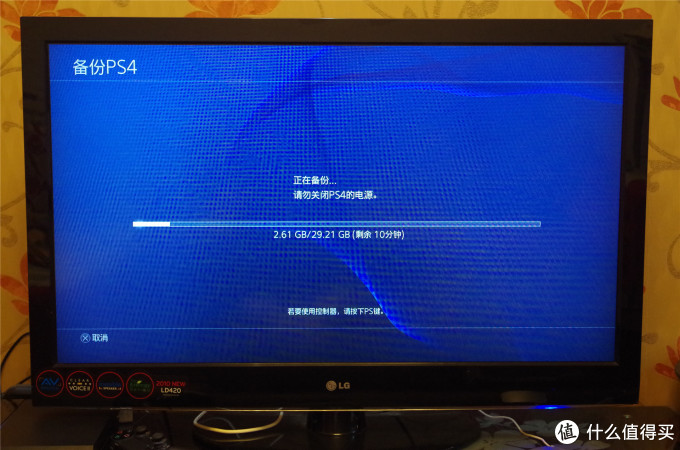

备份画面

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

备份完成。

更换硬盘对PS4来说非常简单,也完全不影响保修。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

拔掉电源线,直接对PS4进行换硬盘

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

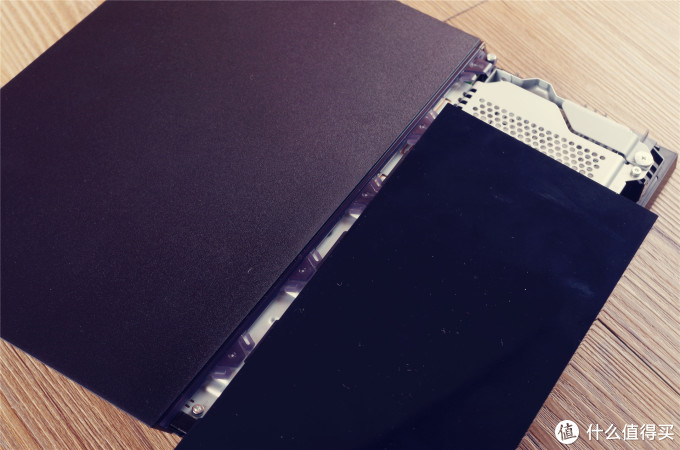

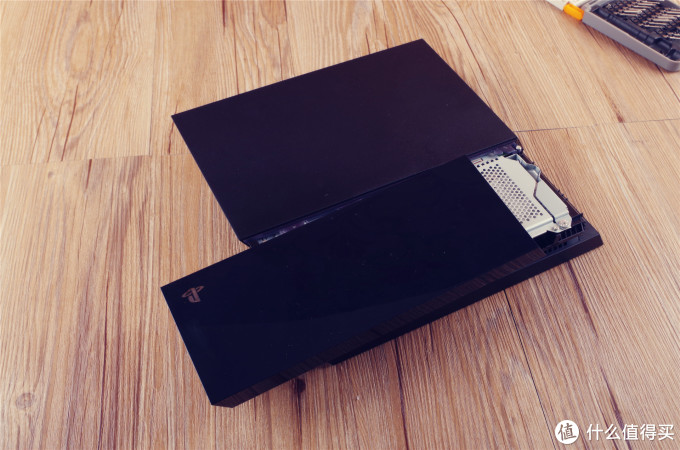

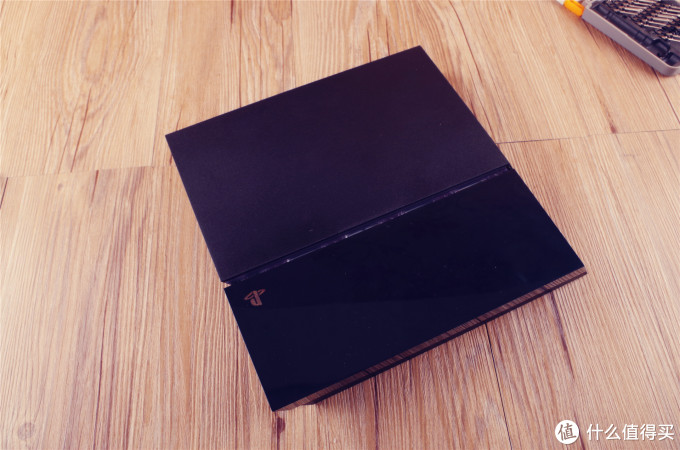

沿着上盖上的这条缝稍微用力往外拉一下,PS4硬盘盖就开了

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

不需要拉开很大缝,取下硬盘盖的关键还是从侧面开始,先打开侧面的一边

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

到了这个姿态基本就随便拿下了

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

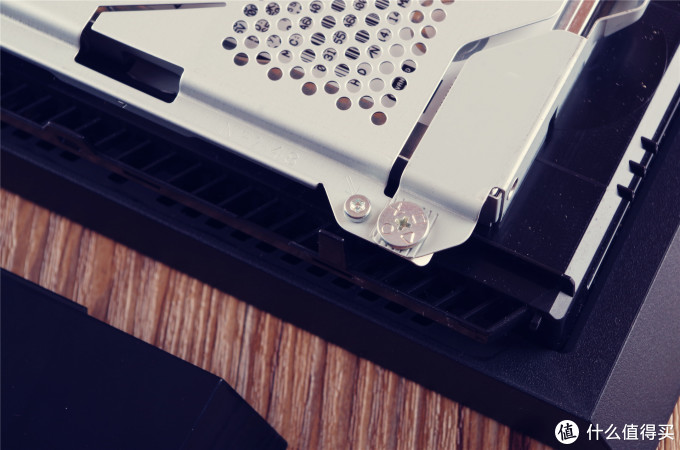

拧下这颗螺丝

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

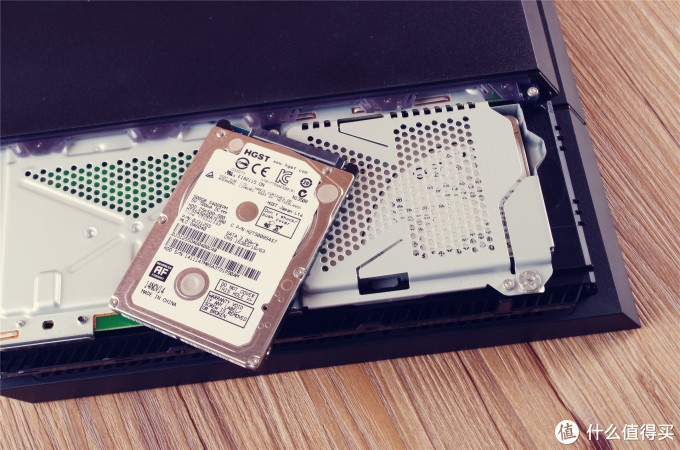

直接拔出原配HDD

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

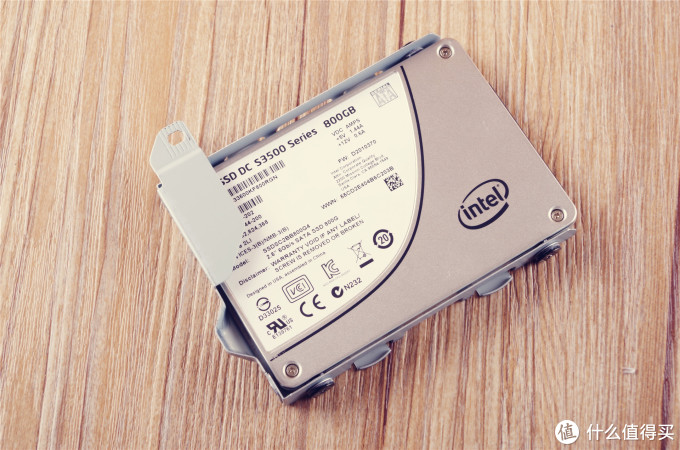

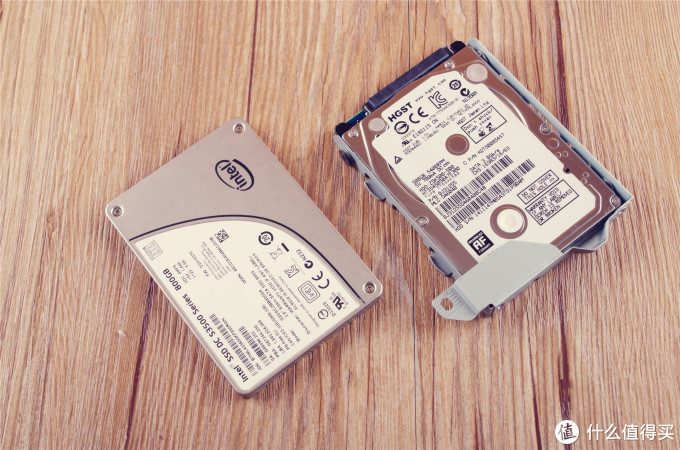

原配是HGST的500G HDD,我准备一个800G的SSD换上去。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

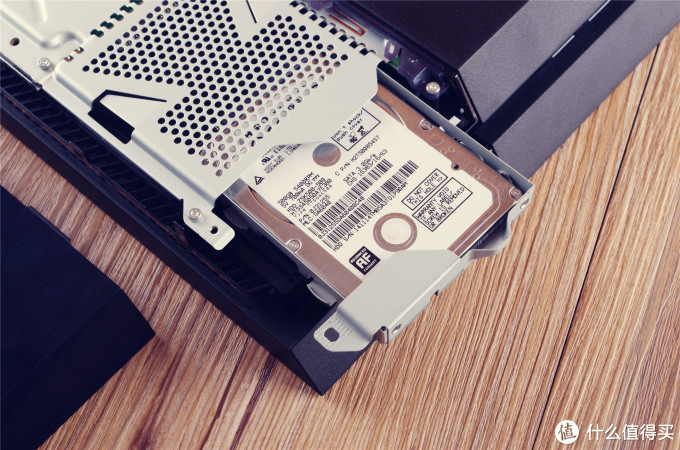

很简单,拆下硬盘架上面的侧面四颗螺丝就可以拆下原装盘,换上去也是如此操作。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

将SSD协同硬盘架一起插入PS主机,上好螺丝。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

盖上顶盖,完成。

新换的硬盘安装系统也比较简单:

1、下载索尼PS4 3.15完整版固件(点此下载

2、删除移动SSD里根目录PS4/UPDATE文件夹里的固件升级文件PS4UPDATE.PUP,放进去下载的完整版固件PS4UPDATE.PUP升级文件,或者直接覆盖掉。

3、在PS4关机的情况下插入移动SSD,开机。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

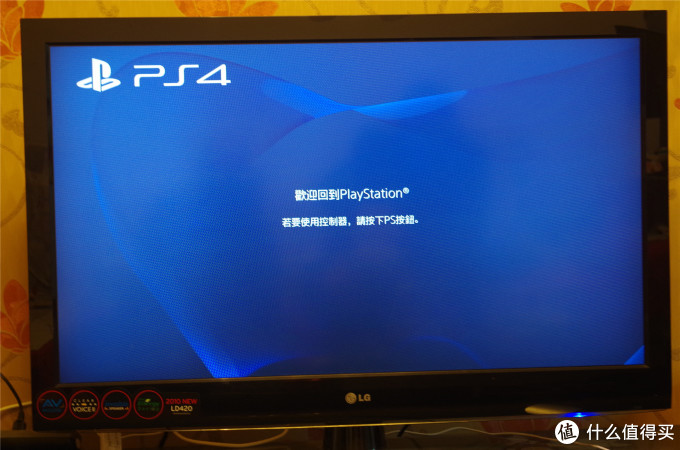

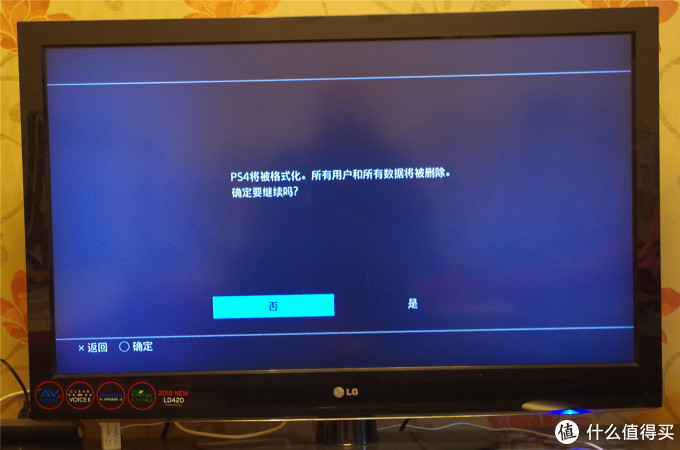

完毕后就是出厂状态了,版本是3.15版。然后就是找回原来的备份。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

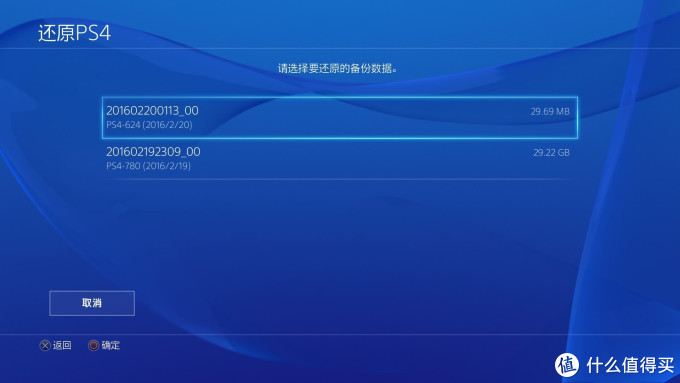

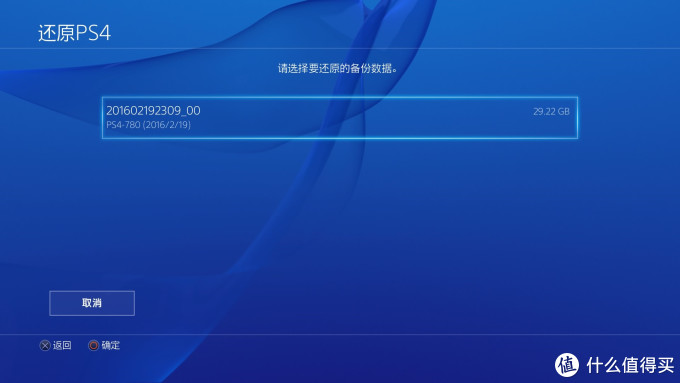

还原移动SSD里的备份文件

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

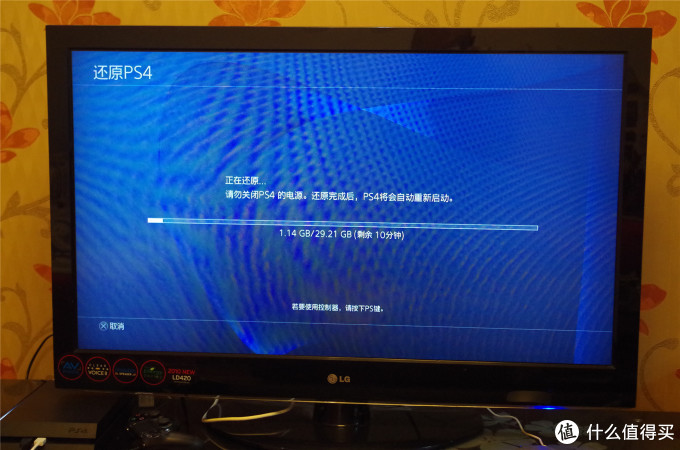

一个漫长的读条后,所有游戏和截图就被还原到了新的800G SSD里面了。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

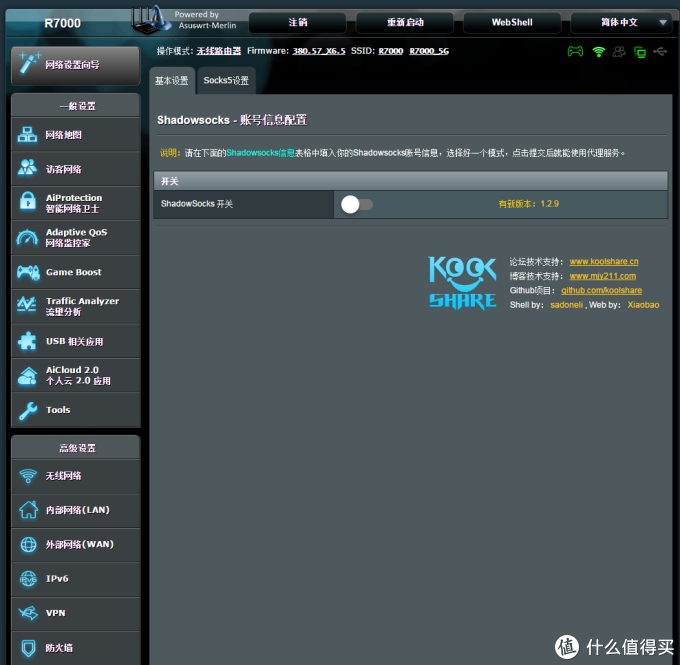

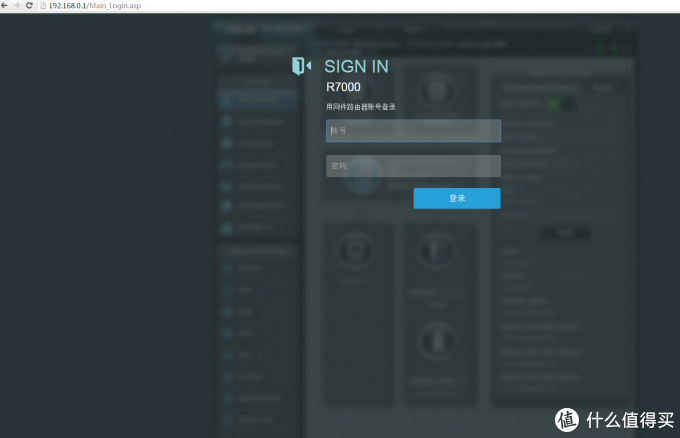

我的路由器是网件R7000,刷了梅林固件

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

固件是380.57 X6.5,关闭SS科学上网功能。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

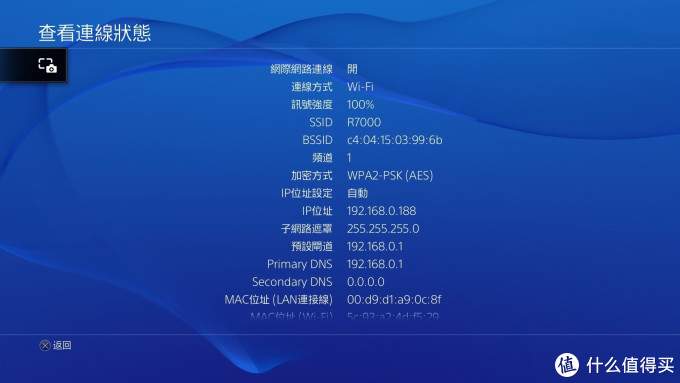

PS4无线网卡直连R7000路由器,没有设置任何DNS,全自动设置

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

NAT类型侦测出来是2

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

直接选了国服的九阳神功来下载

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

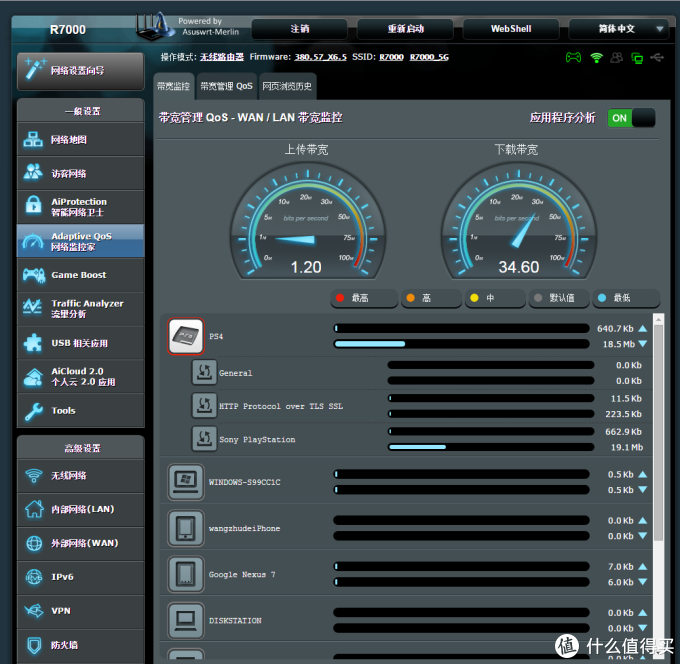

国服大概我下载能达到34M带宽左右。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

然后我淘宝购买了一个港服的备份文件,他会找你要你想注册港服的自定义注册信息,然后发港服的备份文件给你,然后还原到PS里即可。

将卖家发来的压缩包解压,把解压出的“PS4”文件夹放移动SSD根目录里,插进PS4,PS4主机进入 设定-系统-备份/还原-点还原,等待重启。港服备份文件的正确目录如图

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

还原卖家提供的根据你提供的港服PSN账户密码导出的备份文件

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

恢复后,选择用户界面,选择预先给卖家购买港版备份的PSN账号登录

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

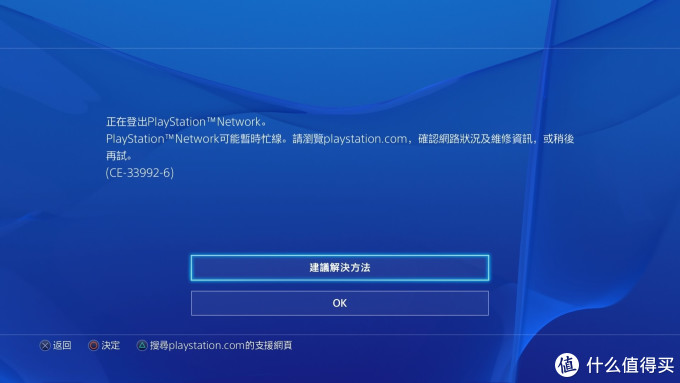

竟然无法登陆港版PSN

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

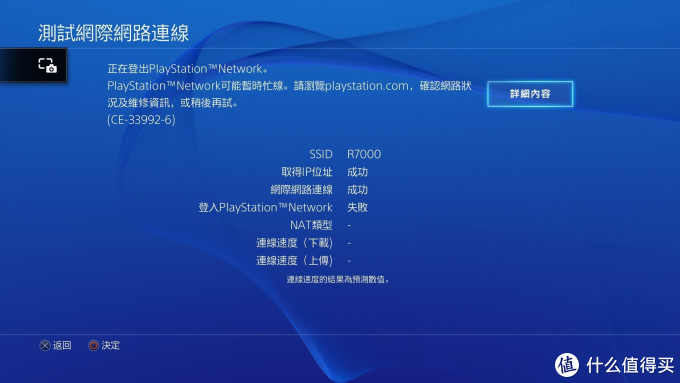

线路侦测也通不过PSN

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

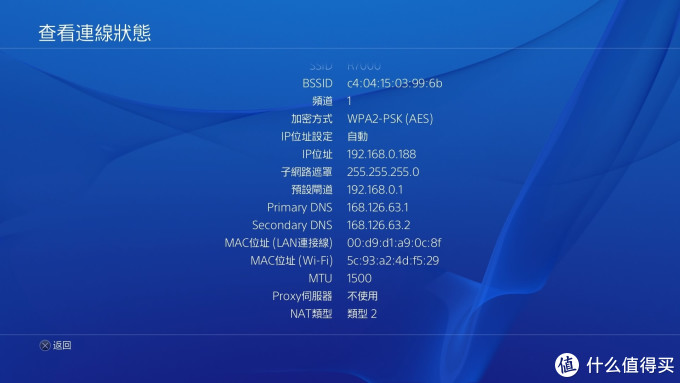

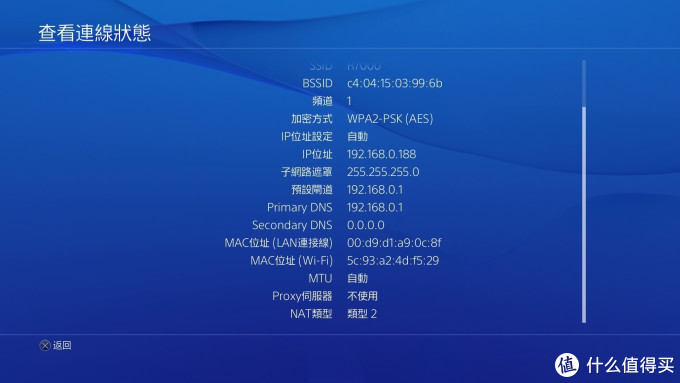

检查了一下无线链接状态,和国服一样啊,没办法,试试DNS大法吧

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

试了下同时众测的鬼眼兄提供的港服DNS:168.126.63.1和168.126.63.2

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

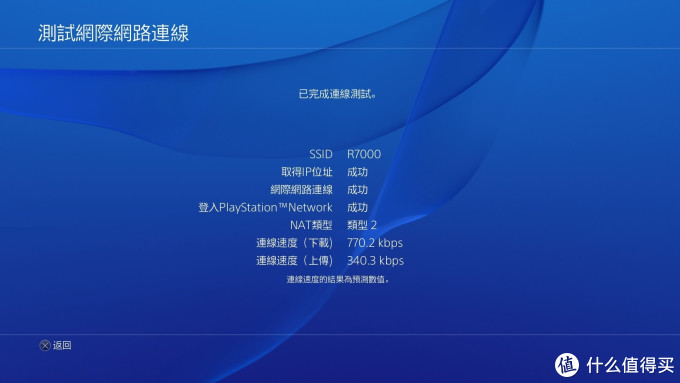

果然立马PSN通了可以登录,

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

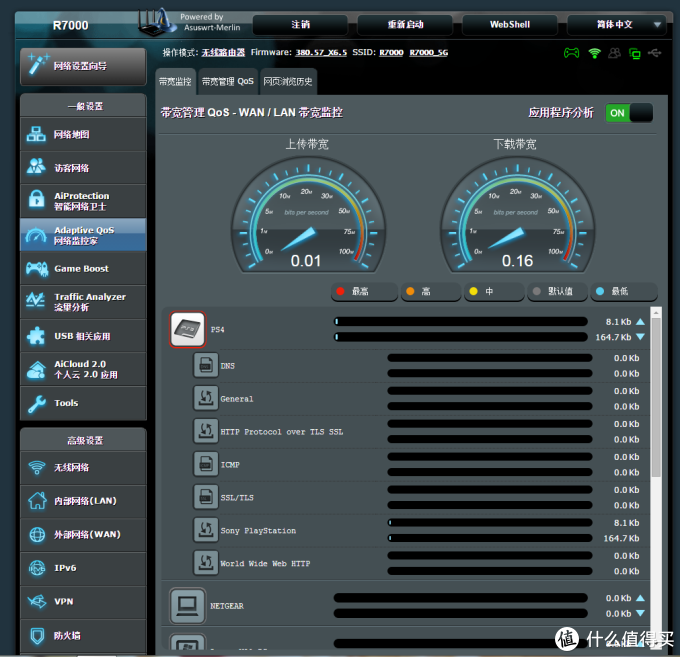

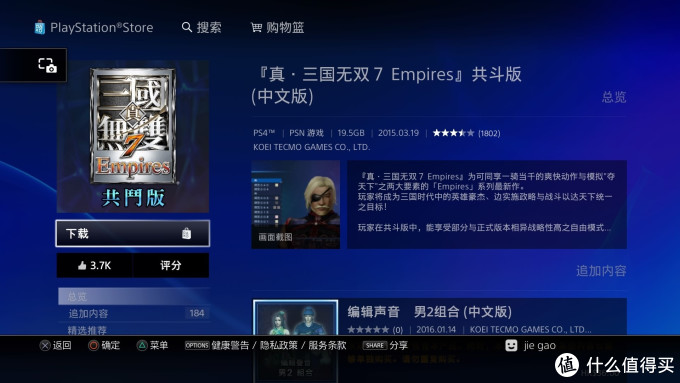

随便选了一款游戏下载试试速度

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

下载速度只有100多K,实在无法忍受的慢。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

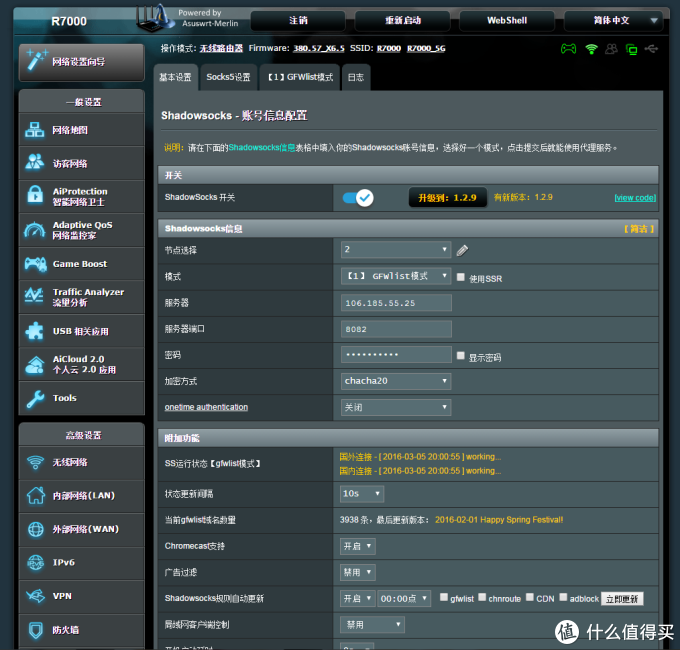

于是直接找朋友借了一个40M国外带宽的SS账号,采用GFWLIST模式,国内走国内流量,国外走国外流量,互相不影响,也就说GFWLIST能保证你国服下载速度不变的前提下,港服日服美服的速度走SS带宽。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

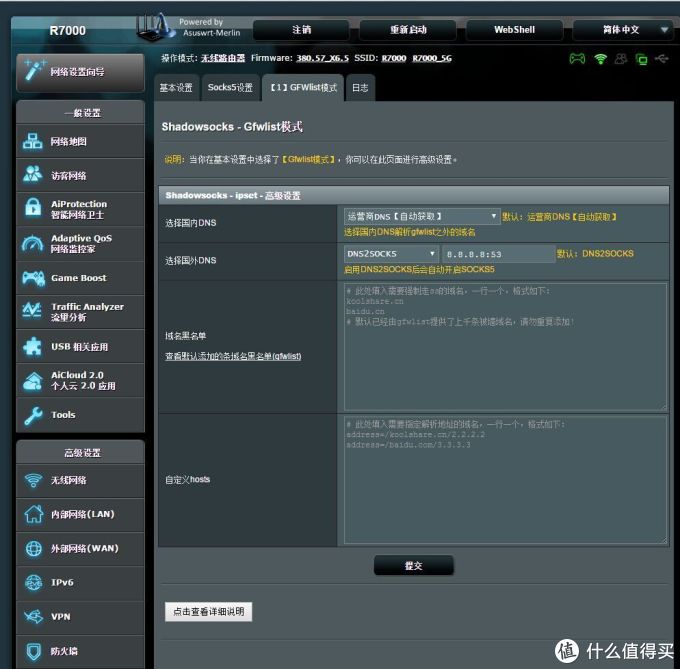

国内DNS走ISP自动获取,国外DNS走DNS2SOCKS默认模式8.8.8.8:53

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

然后把鬼眼兄提供的港服DNS删除,还是原来恢复默认的无线连接模式,因为路由器开启SS之后就已经替你选择了国内和国外的DNS了。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

港服PSN秒连,再看一下PS4港服下载游戏的速度,达到了24M带宽了,40M的SS无线模式下载24M带宽可以接受啊。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

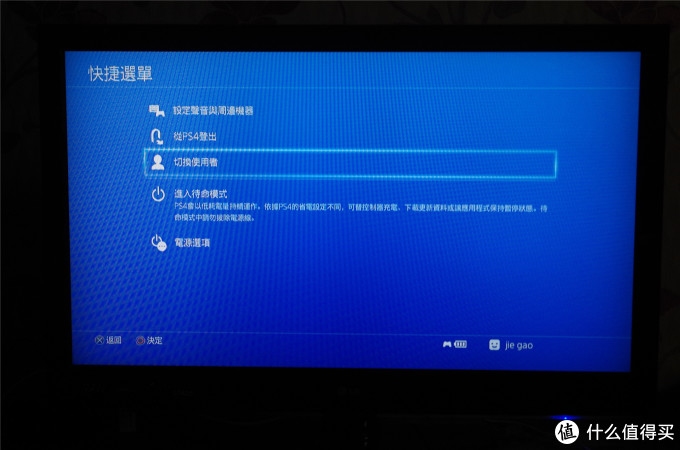

港服下想要再登录国服账号,长按手柄上的PS键-切换用户-新建用户-输入你自己的国服账号登录就行了。国服港服PSN账号的切换是很方便的,唯一需要注意的别改动主题,否则切换会出错。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

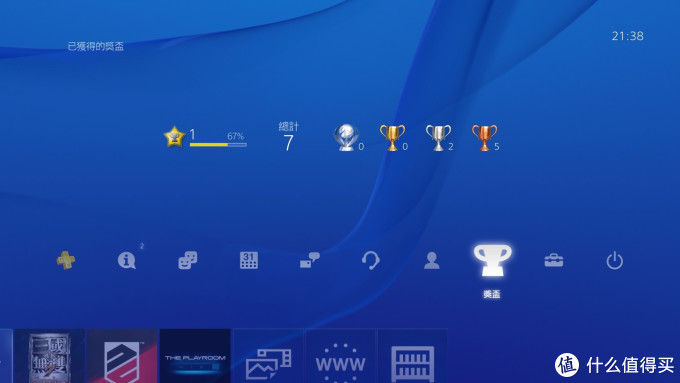

切换国服PSN账号后,以前的奖杯什么的都在,虽然都是些不太值钱的奖杯。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

切换国服PSN账号后可以看到国服游戏一共28款

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

切换港服PSN账号后可以看到港服游戏一共512款,难怪大家都一窝蜂的国行去改港服,游戏资源量大,将近是国行的20倍数量,而且相比港行机来说,国行机有完善的保修服务。不过国行改港服还是要有一个靠谱的SS账号才能玩转。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

另外接个键盘来看下张大妈也还是挺酷的。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

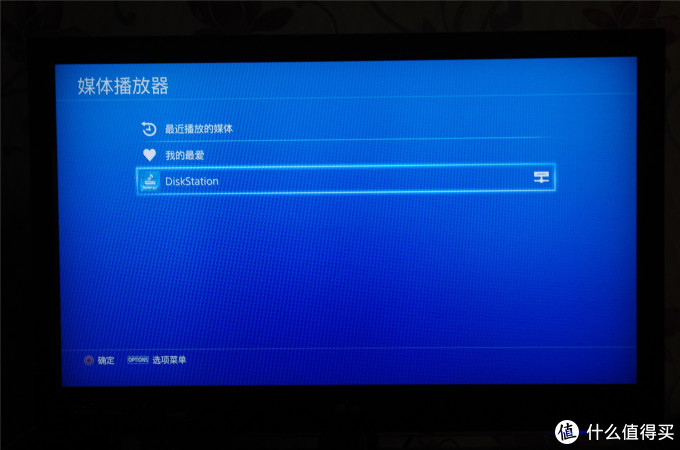

3.15版固件已经支持远程DLNA播放了,在媒体播放器里可以直接找到我局域网里的群晖NAS

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

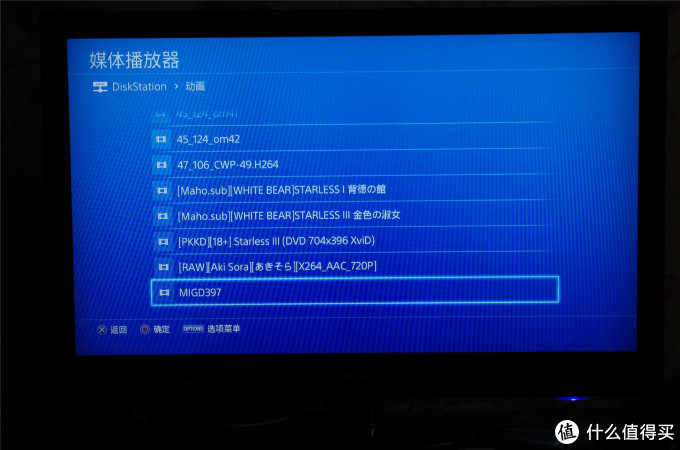

尝试过多种格式的播放,我觉得不满意,很多格式例如RMVB不支持不说,还不允许你装第三方的播放器。

惊炫的娱乐系统--SONY PS4和罗技G29的结合体验

好不容易找了一个摄影学习片可以播放出来,实在这点上做的让我很**,PS4的DLNA播放的格式真是太少了,具体的格式支持度我真懒的去一一测试了,因为这个播放器注定没有太大的价值。

总结

这次的体验我个人感觉还是比较好的,更重要的是医治了我们家的两个问题。

1、我媳妇说,你女儿终于有个能控制她一个小时以上的玩具了。这样我可以一口气把家里卫生搞完。。。。。。

2、媳妇终于找到一个借口,去买一台大屏幕4K电视了,把老电视扔给PS4了,所以PS4是个好东西,不是么?呵呵


本文商品由什么值得买提供,并邀请用户撰写评测报告。更多新奇好物请关注众测活动~
展开 收起

Nintendo 任天堂 游戏主机 Switch

Nintendo 任天堂 游戏主机 Switch

1408.92元起

Nintendo 任天堂 Switch 续航升级版 游戏主机

Nintendo 任天堂 Switch 续航升级版 游戏主机

1815元起

Microsoft 微软 Xbox One X 1TB 游戏主机

Microsoft 微软 Xbox One X 1TB 游戏主机

2172.08元起

Nintendo 任天堂 Switch Lite 游戏机

Nintendo 任天堂 Switch Lite 游戏机

1149元起

SONY 索尼 PlayStation4 Pro(PS4 Pro) 游戏主机

SONY 索尼 PlayStation4 Pro(PS4 Pro) 游戏主机

1436.58元起

微软(Microsoft)Xbox One S 1TB家庭娱乐游戏机(可配体感) 普通版

微软(Microsoft)Xbox One S 1TB家庭娱乐游戏机(可配体感) 普通版

1999元起

小霸王 G80 体感游戏机智能家庭3D电视互动游戏主机 高清网络播放器机顶盒 体感双手柄

小霸王 G80 体感游戏机智能家庭3D电视互动游戏主机 高清网络播放器机顶盒 体感双手柄

520.1元起

Nintendo 任天堂 Switch 游戏机/续航加强版 (黑色)

Nintendo 任天堂 Switch 游戏机/续航加强版 (黑色)

3308元起

SONY 索尼 PlayStation 4 ProSlim电脑娱乐机国行家用体感电视游戏机支持VR (白色)

SONY 索尼 PlayStation 4 ProSlim电脑娱乐机国行家用体感电视游戏机支持VR (白色)

2829元起

SONY 索尼 PlayStation 4 ProSlim 电脑娱乐机国行体感电视游戏机支持VR (黑色)

SONY 索尼 PlayStation 4 ProSlim 电脑娱乐机国行体感电视游戏机支持VR (黑色)

1699元起

小霸王 Q700 游戏机 (黑色)

小霸王 Q700 游戏机 (黑色)

365.67元起

小霸王 D60 游戏机四核高清智能4K电视家用体感模拟器 升级版+原装有线双手柄+送遥控器 (黑色、其他)

小霸王 D60 游戏机四核高清智能4K电视家用体感模拟器 升级版+原装有线双手柄+送遥控器 (黑色、其他)

308元起

Nintendo 任天堂 Switch NS 游戏机 日版 LITE 绿松石色

Nintendo 任天堂 Switch NS 游戏机 日版 LITE 绿松石色

1390元起

小霸王 D101 游戏机家用4K高清电视8位FC插卡80后怀旧红白机 珍藏版红白机-500合一

小霸王 D101 游戏机家用4K高清电视8位FC插卡80后怀旧红白机 珍藏版红白机-500合一

232元起

Nintendo 任天堂 New 2DS XL 皮卡丘限定版游戏机

Nintendo 任天堂 New 2DS XL 皮卡丘限定版游戏机

985.28元起

小霸王Q800游戏机PSP掌机GBA街机游戏机 小霸王Q800安卓掌上游戏机

小霸王Q800游戏机PSP掌机GBA街机游戏机 小霸王Q800安卓掌上游戏机

708元起
412评论

发表评论请 登录
  • 最新
  • 最热
评论举报

请选择举报理由

相关文章推荐

更多精彩文章
更多精彩文章
最新文章 热门文章
510
扫一下,分享更方便,购买更轻松
