拆解报告：MOMAX摩米士10000mAh磁吸无线充移动电源IP100MFI

早在iPhone 12推出前，市面上也能零星看到一些磁吸充电配件，但这类产品普遍上并没有所谓的针对某款手机而设计。正是iPhone 12的推出，极大的推动了磁吸无线充市场的发展，相关第三方磁吸充电配件也是紧紧围绕“MagSafe磁吸”设计，知名品牌MOMAX摩米士便推出过一款Q.MAG Power磁吸无线充电移动电源。

近期摩米士便针对iPhone 12手机又推出了一款Q.MAG POWER+ 10000mAh磁吸无线充移动电源IP100MFI，产品设计上率先采用透明钢化玻璃外壳设计，可清晰看见产品内部电路结构，可以说非常的硬核。

此外产品配备了1A1C1L三接口，支持12W/18W输入以及20W快充输出，以及10W磁吸无线充，对于iPhone 12用户来说，出门在外只需带一根Lightning线即可，满足一天外出用电需求。此外移动电源还通过了WPC qi和苹果官方MFi双认证。下面充电头网就对这款产品进行详细拆解，看看具体用料做工如何。

一、摩米士磁吸无线充移动电源外观

包装盒正面印有MOMAX品牌、MFi认证标识、qi认证标识、移动电源和iPhone 12外观图、名称等。

背面印有产品使用场景图和描述。

底部贴有商家信息贴纸和合格证。

包装盒书本式设计，翻开“封面”可以透过橱窗看见移动电源实物，展示效果好。

包装内含移动电源、数据线、使用说明书等。

线缆是A to C线，线头塑料壳磨砂方便插拔，此外凹印MOMAX品牌logo。

摩米士Q.MAG POWER +磁吸无线充移动电源机身扁平，正面是透明钢化玻璃板，侧身是铝合金材质边框，整体设计十分硬核，也十分精致美观。

移动电源机身正面采用钢化玻璃覆盖，内部的构造清晰可见。

正面中心是无线线圈，利兹线绕制，外围共有16颗强磁铁环绕，磁吸力度很强，强磁铁数量多不减配，体验更好，下方2颗磁铁用于固定。线圈中心是无线充电标识，玻璃面板非常直观。

线圈的上方是充电宝PCB电路板，内部的芯片元器件清晰可见，十分炫酷。

机身背面采用编织纹理皮质底盖，上手体验感好。

机身一侧设有电源键，此外印有QC3.0、PD3.0、10W无线充电标识。

机身另一侧设有LED指示灯，并印有移动电源参数

型号：IP100MFI

锂电池容量：10000mAh（37Wh）

额定容量：6000mAh

USB-C输入：5V3A、9V2A

Lightning输入：5V2.4A

USB-C输出：5V2.4A、9V2.22A、12V1.5A

USB-A输出：5V2.4A、9V2A、12V1.5A

无线输出：5V1A、9V1A

三路同时输出：5V3A

由摩米士设计，中国制造

摩米士科技有限公司出品

产品已经通过了CE认证。

指示灯分为状态指示灯和电量指示灯，电量指示灯亮白光，无线充电状态指示灯亮红光。

有线快充状态下，状态指示灯亮绿光。

机身顶端配有Lightning输入接口、USB-C双向快充口和USB-A接口。

Lighthning输入接口特写，经过了苹果官方MFi认证。

USB-C内部做了加固处理，保证长时间多次插拔也不会松动，细节讲究。

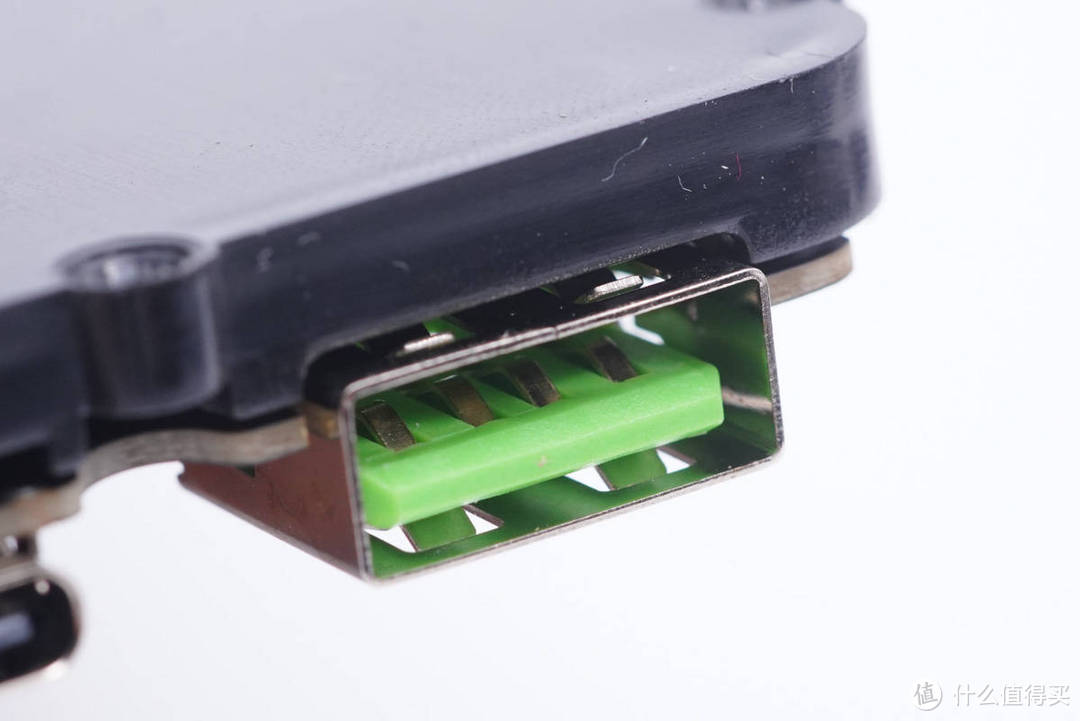

USB-A接口特写，绿色舌片。

测得移动电源机身长度为143.63mm。

宽度为71.17mm。

厚度为16.05mm。

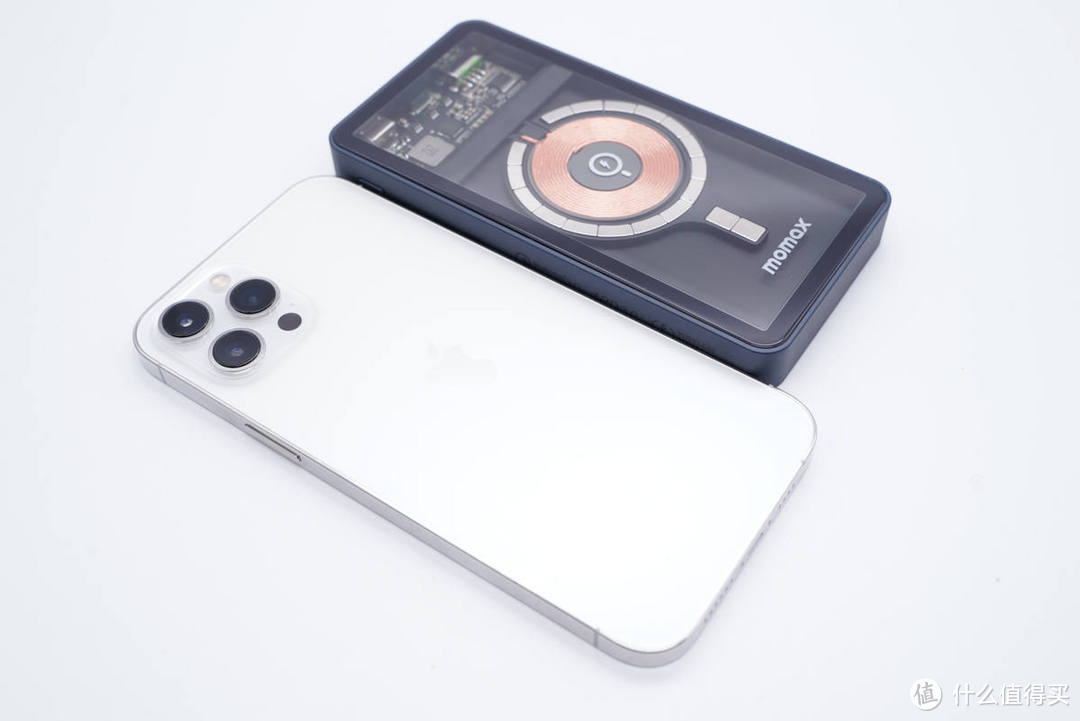

和iPhone 12 Pro Max对比，整体还要小一圈。

拿在手里的直观感受。

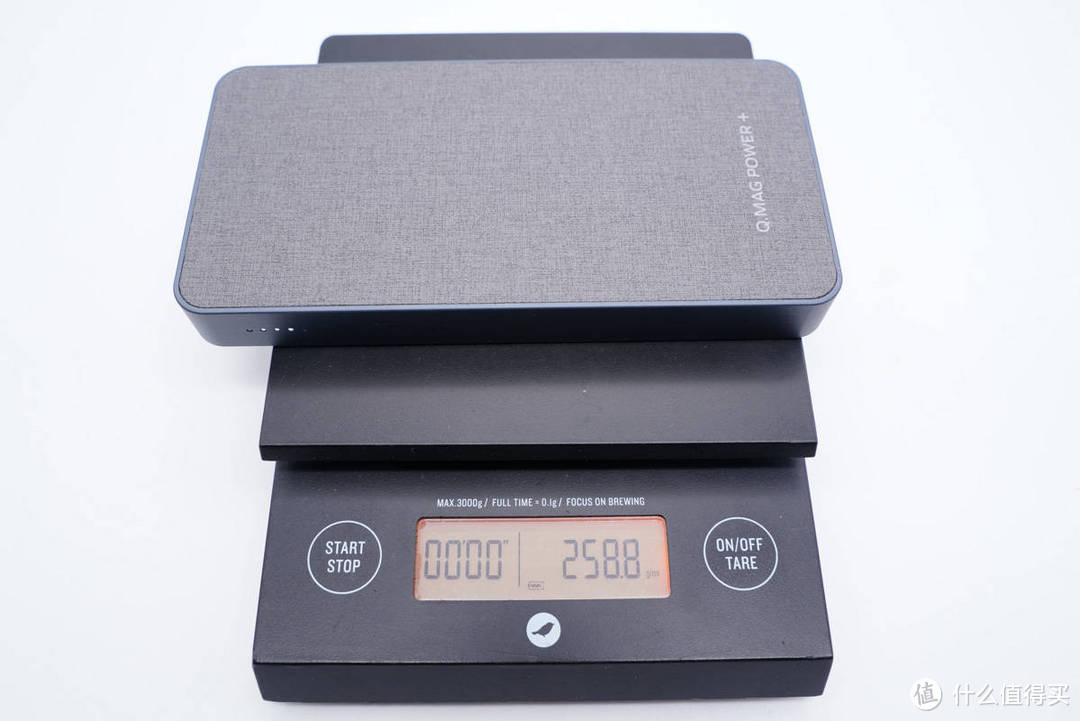

净重约为259g。

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

另外使用KT002测得USB-C口相较于A口，还额外支持PD3.0快充协议。

此外测得C口还具备5V2A、9V2.2A、12V1.5A三组固定电压档位。

使用苹果原装充电器通过Lightning口给移动电源充电，测得充电功率为5V 2A 10W。

通过USB-C口给移动电源充电，测得充电功率为8.8V 2.1A 18W。

反过来使用移动电源USB-C口给iPhone 12 Pro充电，测得充电功率为9V 2A 18W。

二、摩米士磁吸无线充移动电源拆解

将机身背面皮质底盖撕掉，外壳边缘采用多颗螺丝封装固定，十分牢固。

拆掉螺丝即可打开外壳。

机身凹槽内嵌塑料边框，对应USB-C母座处设有凸出固定支撑板，对应LED灯处设有隔离槽，防止串光。

电芯和PCB板固定在背面塑料板上。

电芯还包裹一层黑色绝缘纸，上面放置无线充电线圈。

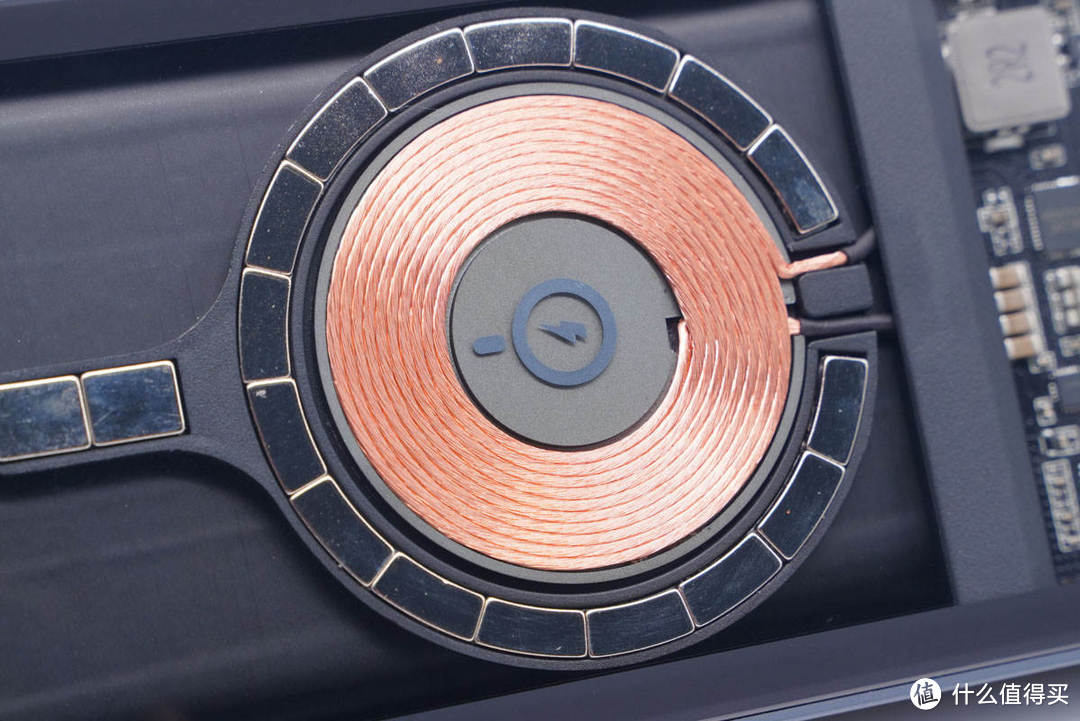

无线充电线圈特写，利兹线绕制。

外围强磁铁固定在凹槽内，一共16颗。

下方2颗磁铁特写，用于手机定位。

磁铁环加金属片厚度为2.13mm。

直径为54mm。

总重量约为9g。

电芯来自NV诺威新能源，规格为10000mAh/3.85V/38.5Wh。

热敏电阻特写，用于电芯温度监控。

PCB板使用螺丝固定，正面有移动电源主控芯片、电感、无线充控制芯片等器件。

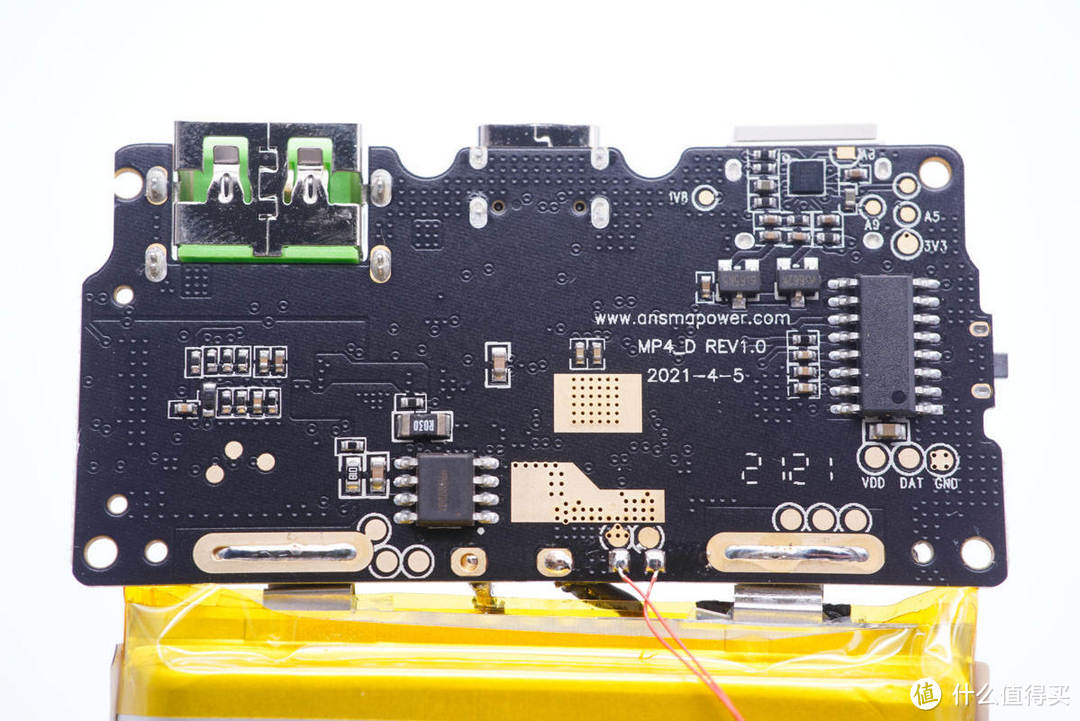

板子背面有锂电保护芯片、单片机等，电路板沉金处理，黑金配色对比强烈。

苏州XYsemi赛芯微XB8886M一体化锂电保护芯片，适用于高压平台锂电池保护，内置8.5mΩ保护管，用于移动电源的电池过充过放过流保护。

移动电源主控芯片采用智融SW6206。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。

SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

充电头网了解到，采用智融SW6206主控芯片的产品还有摩米士10000mAh无线充移动电源、iWALK 10000mAh赛车宝移动电源、魔狐10000mAh彩屏无线快充移动电源、麦多多10000mAh磁吸无线充移动电源、网易智造10000mAh无线充移动电源、品胜20000mAh 22.5W全协议快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源等。

2R2升降压电感特写，大尺寸温升低，底部涂胶加固。

四颗8205A MOS管，用于三个接口输入输出过流保护。

Lightning输入口旁边一颗芯片，丝印610A38，用于MFi认证。

LED灯驱动单片机，信息不详。

无标单片机，用于无线充电发射控制。

丝印6EH08的无线充电一体化发射芯片，内置驱动级和全桥功率MOS管。

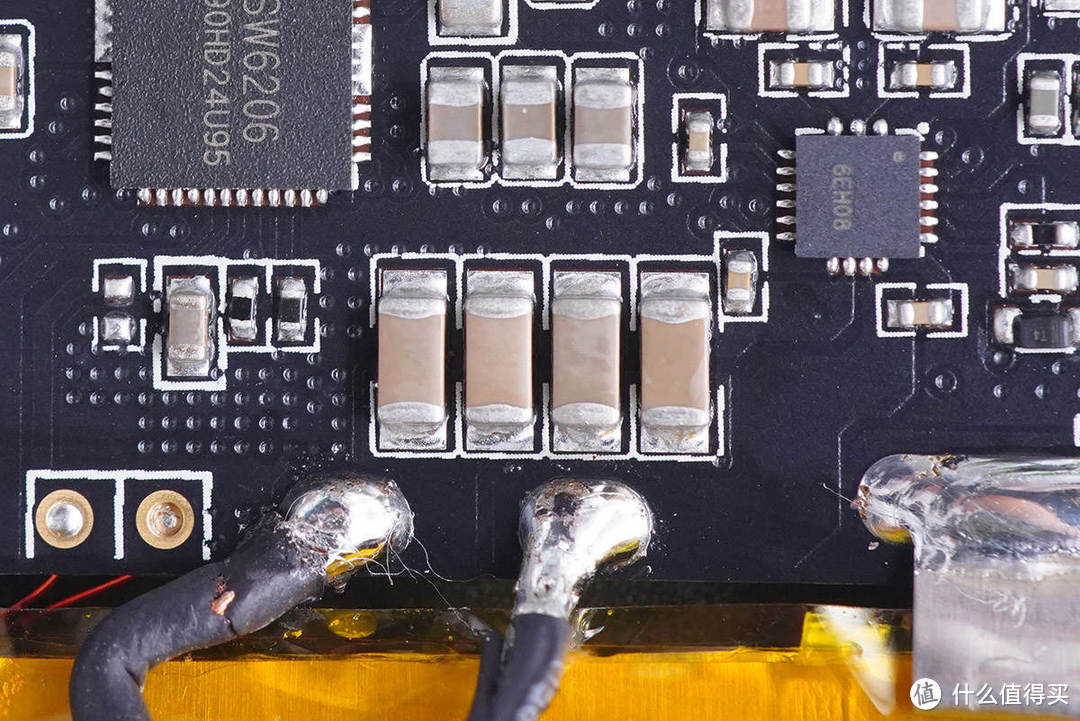

四颗NPO谐振电容特写。

电源键贴片焊接。

LED指示灯特写，两颗状态指示灯共享一个位置。

Lighthning输入母座特写，外套钢套加固。

USB-C母座特写，过孔焊接。

USB-A母座沉板过孔焊接。

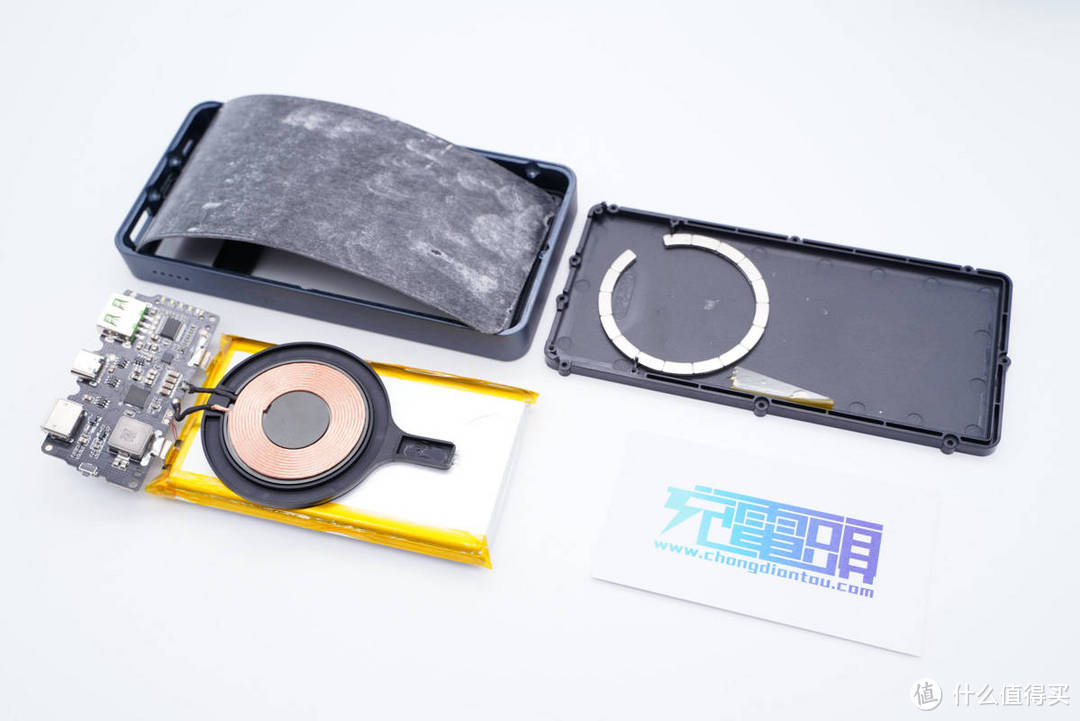

全部拆解完毕，来张全家福。

充电头网拆解总结

摩米士这款Q.MAG POWER+磁吸无线充移动电源容量10000mAh，不大不小适合日常外带应急充电，加上本身新奇的外观设计以及高颜值，很容易成为小伙伴中的焦点。机身透明板采用钢化玻璃材质，侧身是铝合金边框，保护性非常强不易摔坏。

产品配备1A1C1L三接口，支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0、PD3.0等多个协议，支持20W有线快充，兼容性非常好。此外还支持最大10W磁吸无线充，支持qi认证，满足iPhone 12手机、AirPods耳机、智能穿戴设备充电需求。移动电源还配有快充指示灯，是否处于快充状态一眼便知。

充电头网通过拆解发现，这款产品采用螺丝封装固定，拆卸比较容易。使用的螺丝比较多，固定均衡牢固。移动电源主控芯片采用智融高集成多协议双向快充移动电源专用多合一芯片SW6206，性能强悍质量可靠。电芯配有赛芯微XB8886M一体化电池保护芯片以及热敏电阻进行保护。

此外可以看到机身背部设有塑料支撑边框，电芯包裹绝缘纸，接口母座过孔焊接，Lightning母座还外套金属壳加固。PCB板沉金，元器件焊接干净利落，做工水准高，产品整体品质可靠。
