手搓全屋家具，从零开始DIY铝型材橱柜全过程：框架篇，超详细

接上一篇，我的装修系列计划因为工作的原因停了一年时间，年底闲下来了，就开始着手装修厨房。到目前为止橱柜框架已经做完，定了台面，顺利的话过年前能全部完工，今天抽空来分享一下过程。

细节较多，文章比较长，受篇幅限制本系列分成了框架设计组装、台面抽屉拉篮组装、柜门和铰链三部分，今天先分享的是框架部分。厨房还没吊顶，没装灯，照片大多手机随便拍的，效果不是很好请见谅。

一、整备厨房

我这个户型是开放式厨房设计，总长度3.1米、宽度1.6米，面积只有5平方多一点。很多邻居拿到房子之后就把厨房和阳台之间的墙和门拆了，这样厨房长度还能延伸1.6米，或者是把厨房和客厅之间的墙切成半墙。我之前就计划保留阳台，轻装修成本最低，所以没有拆墙。

之后只换了水管、增设了插座，其他地方没做大的更改，自己把墙地砖贴好并且做了填缝，剩下的小片砖都贴在橱柜挡住的地方。墙上计划做一个带屏幕的智能开关和一个轨道插座，就没有多加插座，橱柜下边只加了一个不太够用，后来换了个8孔插座解决。

干完这些后就计划打造橱柜了。本来计划了好久是自己做瓷砖橱柜的，因为瓷砖橱柜成本低，结实。后来考虑到这些橱柜一但成型就无法改动了，考虑再三就决定手搓铝型材橱柜。

二、橱柜设计和建模

量了厨房安装橱柜位置的尺寸，主要是确定长度就行，因为宽度和高度都是固定的，我厨房转角有烟管就量的特别仔细，卷尺结合激光测距仪量了好几次，争取精确到1毫米以内。拿到橱柜长度后就可以开始用软件建模了，建模主要是方便随时改动，导出安装图、计算用料等等。我用到的软件是MyCAD，一款铝型材专用建模软件，0基础上手，选好型材型号、拖拉放置即可。如图，我橱柜基本用的是2020欧标铝型材，表示铝型材长宽高都是20mm，考虑到承重和便于安装铰链，台面组框和承重立柱都是用的2040型，2040可以看成是两条2020并排，配件也是通用的，图上蓝色的都是2040，至于是否结实这点就不多做考虑了，好多人甚至全用的2020，只要石材够结实，上去蹦迪都没问题。

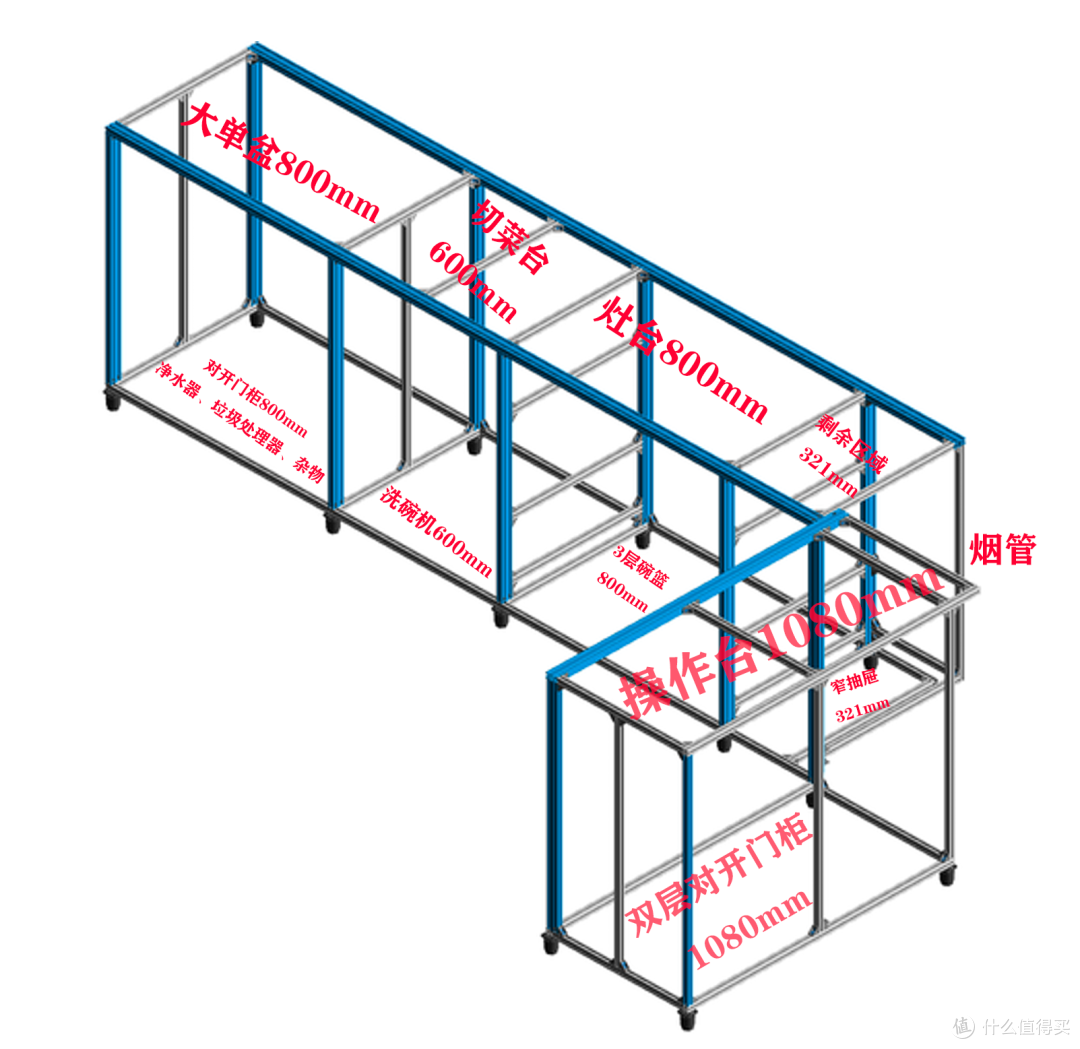

最早橱柜的布局我是这样构想的，最左侧留了800mm放置水槽，下边柜子里放置垃圾处理器、净水器，做一个双门柜；接着右边柜子里安装嵌入式洗碗机，看了洗碗机预留尺寸是600mm，上边用来切菜；再往右放置嵌入式灶台，灶台下方是三层碗篮，左右边烟管旁剩下321mm安装一个窄三层抽屉；角落里做一个1080mm的操作台，用来放电器，下边用于储物。橱柜宽度我做的是560mm，到时门会占20mm，台面再伸出20mm，刚好是标准的600mm橱柜台面。后来后悔没多做50mm，因为石材整片一般是750mm的，不会多要钱，这样台面就能宽一些。高度我做的是770mm，底部加了80mm支脚用于安装踢脚线，然后台面15mm，这样一来橱柜总高度达到了865mm，这个高度我是基于家里经常做饭的人身高模拟决定的比较舒适的高度。

可能有的朋友看了会说我这个橱柜结构不是最优设计，确实如此，可以看到2040立柱没有直接落地，直接落地的话承重力最高，但那样的话容错率极低，必须保证设计不会有改动和足够精确，因为立柱直接落地的话上下的横条都是一段一段的固定长度，改动的话就要重新下料买材料，我这个主轨上下四根横条都是整条的，整体性较强，比如想要调整洗碗机柜尺寸，只需要挪动一下立柱位置即可实现，其他位置材料尺寸不用做任何修改，事实上我最后确实做了改动。

三、下订单购买材料

我反复确定没有问题之后就开始下订单买铝型材和配件了。2020欧标铝型材整条是6米长，大概合10元一米，2040是20元一米左右，20欧标系列铝型材厚度都是一样的，所以我找一家发货快、离自己进的就行。铝型材切割免费，但需要加10%损耗，做了个表先估算了一下我这个3.7米不到的橱柜大概需要721元钱，包含了100快递费，3米内可以发快递送上门，3米外就要发物流了。

建模软件点导出物料清单就可以得到材料清单，我把清单发给商家，商家实收75邮费，最终实际花费696元，清单里还多加了两条740mm和480mm用于备用。

商家当天就切好发货了，隔了一天中通快递送到家，用泡沫纸裹了几层，收到后我立即清点了一下数量是否符合，每一根型材上都有原始贴膜，安装前还得撕掉。看了下切口相当平整，而且精确度特别高：

除了铝型材之外，还要购买用于安装的配件，下边我会一一介绍。

四、组装过程和用到的配件

组装就很简单了，前边尺寸没问题的话，像搭乐高那样拼接起来就行了。我是一个人组装，我先把底框拼好，再拼好两端立柱，之后把长横杆放上去，逐一完成。

用了一整下午完成了整体框架，中间的横杆还没装，腰特别酸，但感觉动力无限，主要是想早点看到成品吧。装之前家人对这种铝型材橱柜的强度还是持怀疑态度的，装好框架之后亲自摇了一下，特别扎实，纹丝不动~

型材之间连接用的最多的就是这种铸铝角码，型号是2028，表示宽度20mm、长度28mm，厚度3mm，强度没有铝合金角码高，但它背面有凸起可以很方便放入铝型材槽内定位，所以是用的最多的配件了，我一次买了200克，0.4元一个，反正以后装吊柜、洗衣机柜、衣柜等其他家具都用得到，到目前为止装完还剩了估计有七八十个。

我角码用得特别密集，反正只要不挡的地方都给安上，提高整体强度。

需要在型材凹槽里放入螺母才能安装各种配件，我用的最多的是这种滑块螺母，20型材，M5螺孔，大约8分钱一个，买了500个。

滑块螺母是最稳定可靠的连接件，优点是接触面最大，强度最高，但有个缺点是必须提前从端口放入型材凹槽内，后期想要增加连接件就无法放入了，多放的也不能拿出来。所以我都想好每一条型材上要连接些什么，提前放好，比如2040立柱侧面我就提前放了4颗用于安装柜门铰链的螺母。

还有一种T型螺母我买了100颗备用，也是M5螺孔，这种T型螺母优点是可以随时从型材凹槽里放入，拧紧螺丝的时候带着螺母一起旋转，让螺母和凹槽成90度紧固连接件，前期忘记放滑块螺母的话就可以用T型螺母不救。当然T型螺母缺点也很明显，就是接触面很小，最大的问题是拧螺丝的时候螺母不一定会跟着转动，需要从凹槽里去观察螺母是否成90度，否者就白装了。很多地方去观察凹槽并不容易，甚至需要脸贴在地上配合手电筒看，不是万不得已就不会用这种...

螺丝我用的是M5*10mm圆头内六角螺丝，304材质，买了400颗。刚开始买的是M5*12mm的，结果配合3mm厚的角码正好长了2mm不能用，才又重新买了，所以看到有两袋，价格约9分钱一颗。实测M5*10不长不短刚刚好，担心时间长了螺丝会松动可以买一瓶螺丝胶安装的时候打上，我隔两年检查下就行就没买。

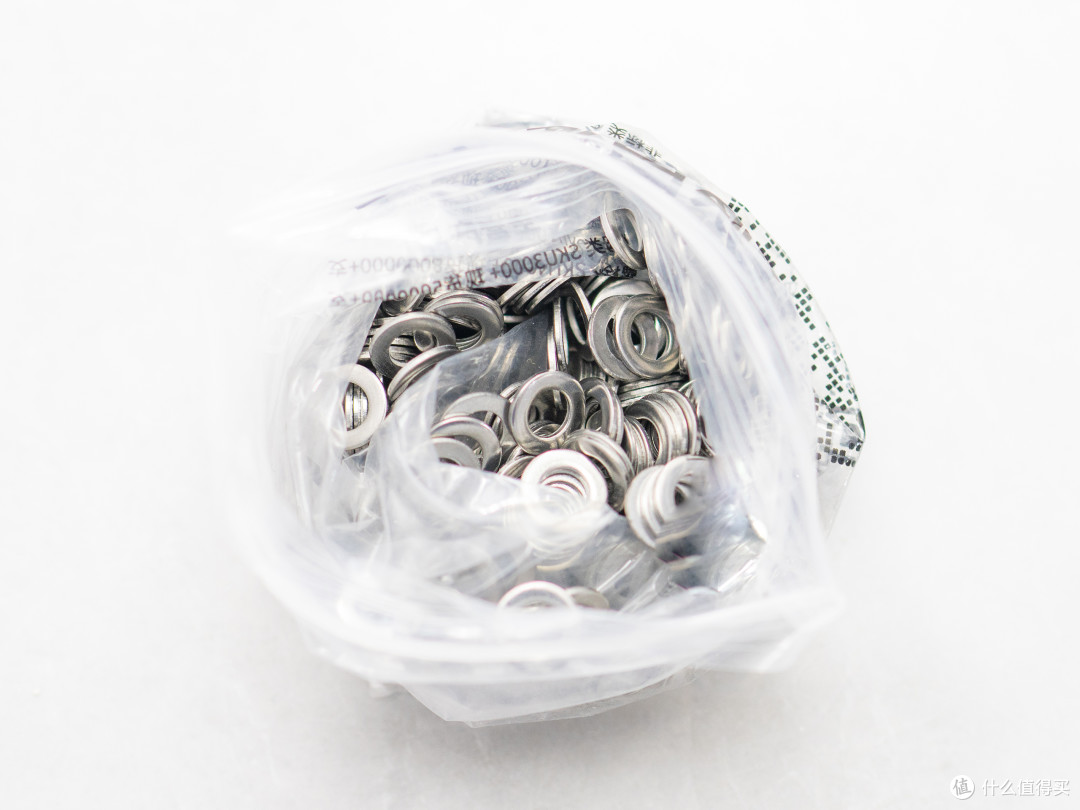

圆头螺丝需要配合垫片用，垫片用的是M5*10*1.0规格，304不锈钢材质，10表示直径、1.0表示厚度1mm，买了400颗，16元。垫片直径买小了一点点，只能说刚刚好，用M5*11会更好一些。

不锈钢直角角码规格是65*65*3，长度65mm，厚度3mm，材质201不锈钢，长一点受力也会好一些，图上这个是之前买的，厚度实测只有2.2，后面换了一家足3mm厚度的，1.5元一个，买了20片还差两个，后来用角码代替了。

M5*10的沉头螺丝买了100颗，304不锈钢材质，1毛钱一颗，买少了点，目前刚刚用完。这个螺丝是专门配合上边那种L型角码使用的，螺丝孔有凹坑刚好适配，不需要加垫圈，但配合没有凹坑的螺丝孔就只能买平头螺丝，否则会冒出来很长一截。

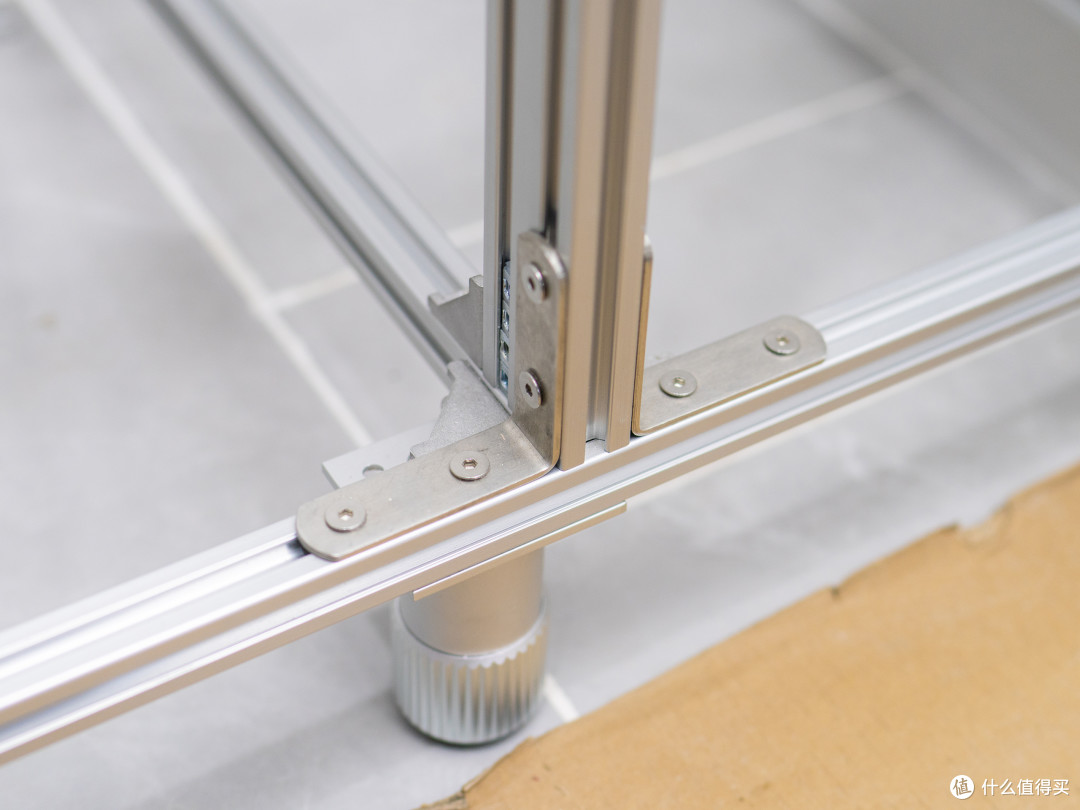

我所有柜门口都装的这种不锈钢角码，配合沉头螺丝，凸出来的高度较低，不会像其他角码那样会对抽屉或者物品取放造成太大阻碍，成本上比铝角码贵一些，其他地方就用不着这种了。

内置角槽连接件买了20个，6毛一套，20欧标铝型材专用，用于直角连接处槽内连接，不像其他连接件那样露在外边，材质是锌合金，也有铸钢和304不锈钢的，我这个拍的时候写的铸钢，实际上是锌合金，磁铁不吸。

这种内置角槽连接件适合安装在需要安装底板的型材上，用顶丝固定，只能起到连接作用，基本上不能指望它能承重。

其他连接件随便买了几个，像图中的单双孔铝合金连接件成本较高，且没有卡槽，基本用不到。

用了一只双孔铝合金连接件把橱柜固定在墙上，墙上打的是6mm孔和6mm膨胀管，其实不固定完全没问题的，我尺寸卡的死死的，安装地角时可费了不少劲才把框架抬起来，瓷砖全擦花了，好在擦花的地方正好被型材挡住了。

铝合金地脚买了12个，图上这种粗的买了4个，细的买了8个，都是顶捷品牌，高度80mm，粗的7元细的6元一个，细的适合靠墙安装。粗的这种一看就很牢固，底板也很厚实，底板有4个螺孔，安装在橱柜底部直角处可以拧3颗螺丝，还可以起到连接的作用，相当于一个角码。

安装地脚的原因是之后可以安装铝合金踢脚线，然后瓷砖是自己贴的，不是很平，地脚有10mm可调节范围，还可以起到调平的作用。

靠墙的地脚看起来就细了很多，配的是三角板，好处是可以拧4颗螺丝，也可以调节高度。

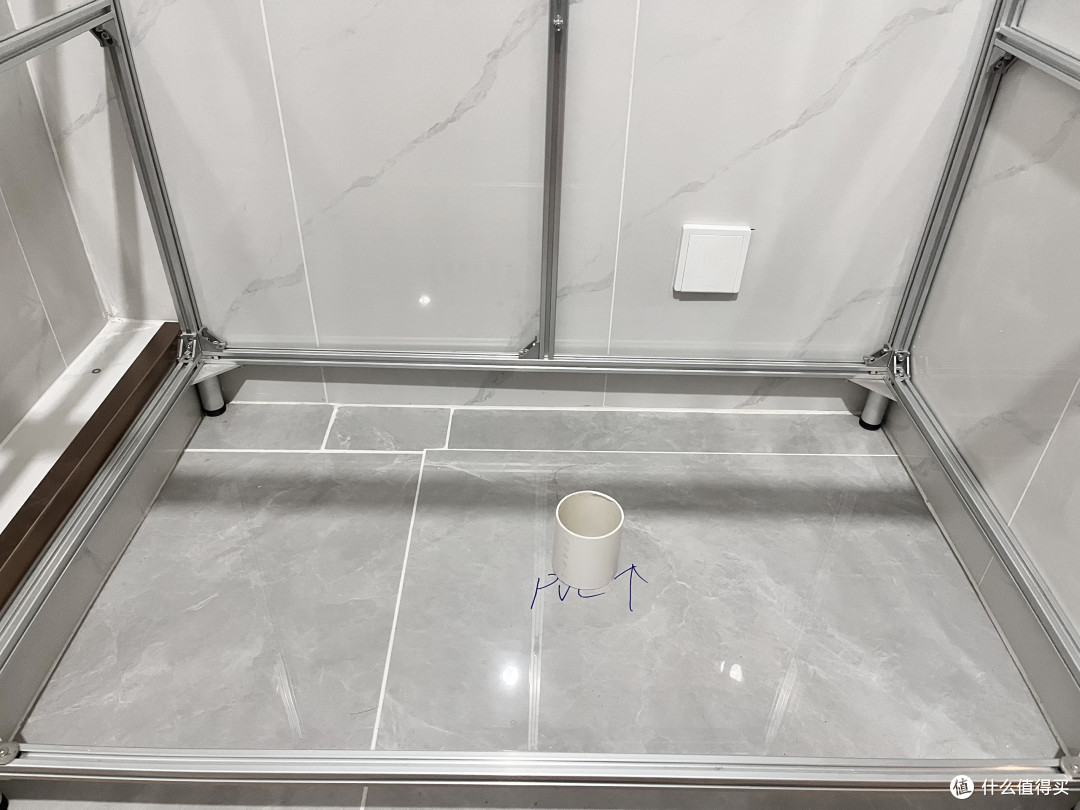

四个地脚露出的底板正好还可以用来放置底板，这样还省了底板托的钱。我是准备用瓷砖当橱柜底板的，底板较长的缘故担心瓷砖中心放重物会压断，就切了一段和地脚托板一样高度的PVC管放在中间，这样一来就没任何问题了。

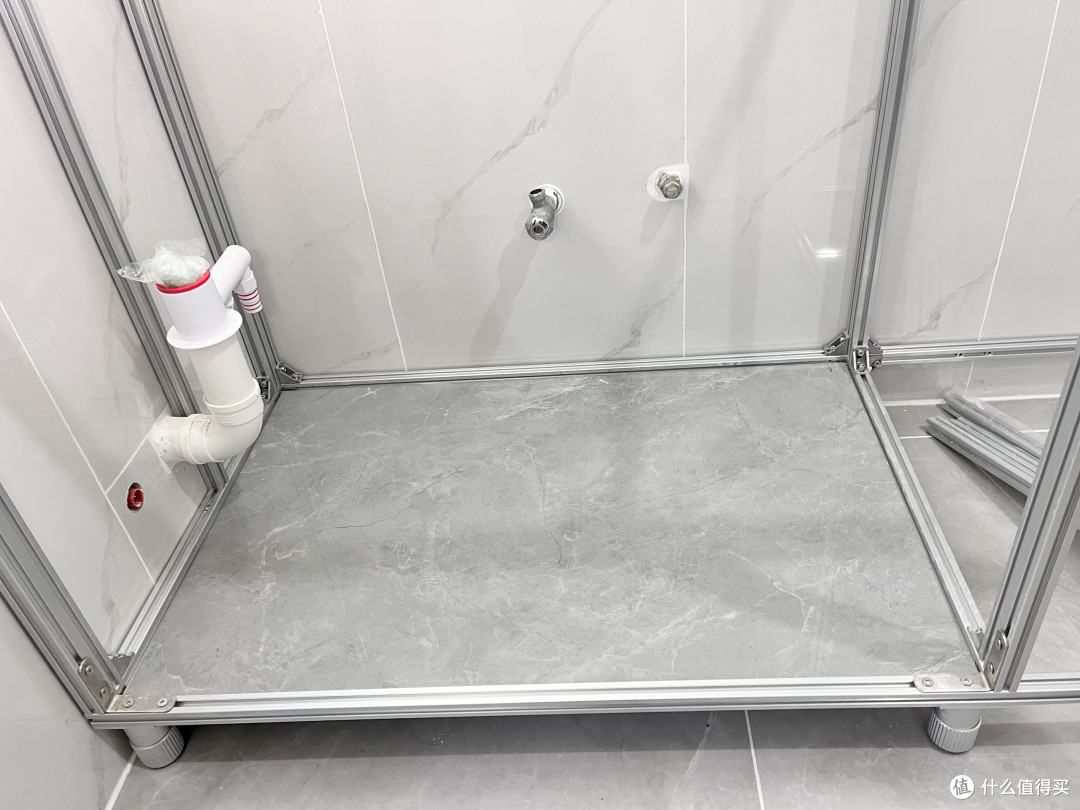

在邻居那找了一片切废了的800X800瓷砖，切了一下放到水盆下边的位置刚刚好，比木材底板好多了，不怕水。

右边操作台这个柜子有1080长，需要找一块1200X600的大砖才有戏，不过运气还不错，让我找到一片，有一边切歪了才扔的，有1cm缝隙不太好看，到时装了柜门明显的话买一块薄的pp板垫上面就好了。底板就只用得到这么两片，其他柜子都是抽屉，背板暂时不考虑装。

五、用到的工具

用到的工具也不是很多，介绍一下吧。之前30元买的锂电角磨机配合博世金属切割片用来切割，后面改动了一下，切了几块，切口很平整，效率较高，好在都是改短，要不然得重新买材料。不熟悉角磨机其实用手锯也可以，有一次晚上不敢开角磨机，就用手锯切了一条2040，只是稍微慢点而已。

锂电电钻基本没派上用场，角码太短，两边型材会挡住电钻让电钻无法和批头水平，买拐角器之类的可以解决，不过急于安装没办法等，就全部手工拧了。此外还专门买了铝型材攻丝器，目前还没派上用场，之后肯定会用得到。

真正派上用场的是之前9元买的10件套棘轮扳手套件，特别省力，可以正反转。

正好H2-H4内六角头都可以用上，H2用来拧内置角槽件带的顶丝，H3拧M5沉头螺丝，H4拧M5圆头螺丝，不过拧紧之后不可再强行拧了，不锈钢螺丝头很容易拧滑的，我就拧滑了两颗。

最后用到的工具是水平尺，我用一长一短两把水平尺配合，通过调整地脚把橱柜台面调平，方便之后安装台面。调平也比较简单，先把所有地脚拧到最紧处，找出最低或者最高的脚，慢慢调就行了。

六、安装洗碗机

因为安装洗碗机对橱柜框架做了更改，就顺带提一下洗碗机。水槽旁边之前就预留了洗碗机位置，担心算不好柜门尺寸就先把洗碗机买了回来装上再说。我买的12套洗碗机，根据介绍预留了560mm宽度洗碗机位置，放进去后刚刚好，左右两侧各还有2mm距离。这台洗碗机是全嵌的，自带踢脚线，踢脚线比机身高一点点，又切了一片瓷砖垫在机身下边才保持水平。

看我橱柜之前的图可以看出来我是计划让洗碗机放在底板上的，试了下发现这家伙动静太大了，可能会和铝合金产生共振，决定落地安装，就把前面的横条用角磨机切掉就行了。洗碗机上边空出了20cm空间，过几天给他装个抽屉，用来放耗材什么的。洗碗机面板刚好盖住两边的型材，届时靠近洗碗机的铰链安装不盖的就行了。

最后，到现在为止橱柜布置也做了调整，让灶台靠近烟管安装了，这样水槽和灶台之间的空间更大，不像之前那么窄了，弊端是用右边的灶炒菜会很不方便。目前台面已经定了石英石，水槽和灶台孔道现场开，还在犹豫最终要不要这样改。右边的操作台之前本来是计划放冰箱的，所以只留了一个插座，目前想了好几种解决方案，先考虑考虑吧。

今天就先分享到这里吧。目前框架已完成，还有台面、拉篮和抽屉、隔板、全铝柜门没完成，装上台面和柜门之后就和其他橱柜没啥区别咯。地柜做完后还将继续做吊柜、洗衣机柜、床等等，到时候会来继续分享。感觉铝型材不贵，配件略贵，铝型材花了700不到，配件买了300了，不过配件还有很多没用完的。粗略算下来全套橱柜折合五六百一米了，我个人觉得预算500-700且喜欢自己动手的适合做铝型材橱柜，整体挺满意的，很顺利，很有成就感。附配件表。
