内置45颗LG18650动力电芯，sthssp PES-A8便携式储能电源​拆解

前言

出门在外，户外用电少不了储能电源，外出游玩的时候，无人机、笔记本电脑、照明灯、甚至冰箱、电风扇也离不开储能电源。

今天充电头网为大家带来的这款储能电源拆解，是sthssp PES-A8便携式储能电源，它的电池容量达到了500Wh，最大输出可达550W。现在我们来看一下这款储能电源的内部用料究竟如何。

其内置45颗LG18650动力电池，型号为EBMG118650，标称电压3.7V，标称容量2900mAh，最大输出电流为10A。

此前，充电头网已经为大家拆解了sthssp PES-A9便携式多功能储能电源，感兴趣的读者也可以点击了解详情。

一、sthssp PES-A8便携式储能电源开箱

我们先来开箱，sthssp PES-A8便携式储能电源包装整体以白色为底色，正面是产品的外观展示图。

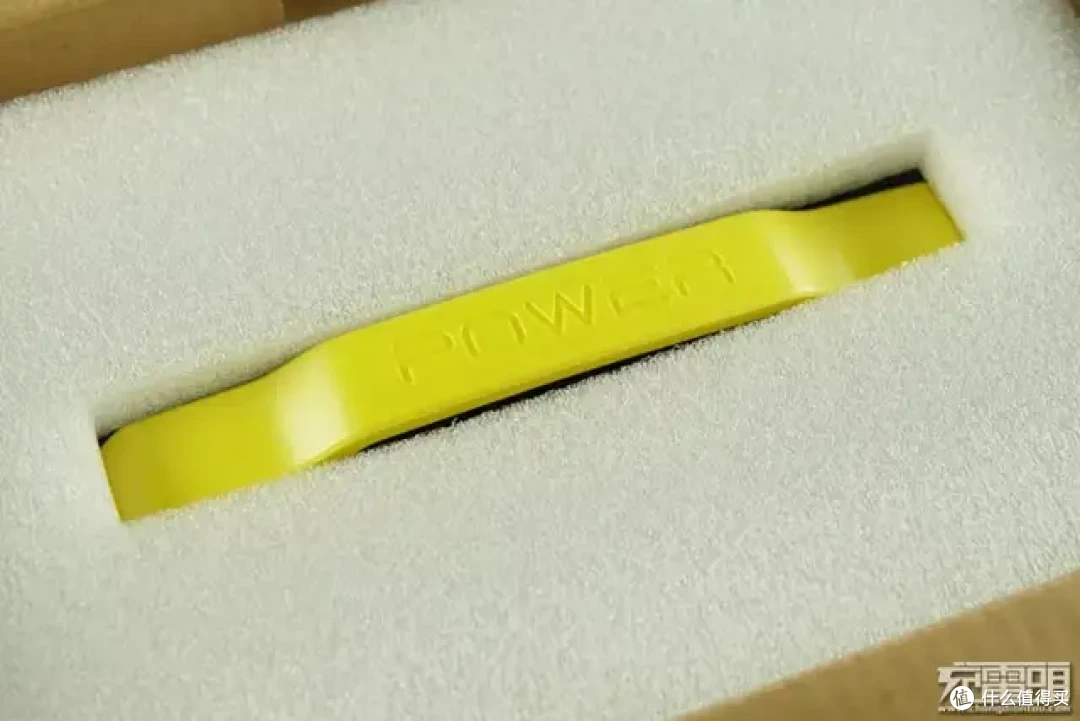

打开纸箱，内部采用白色发泡材料填充，具有很好的减震缓冲效果，保护还是比较周到的。

随机附带的配件包括：AC电源适配器、“8”字电源适配器、汽车紧急启动器、使用说明书。

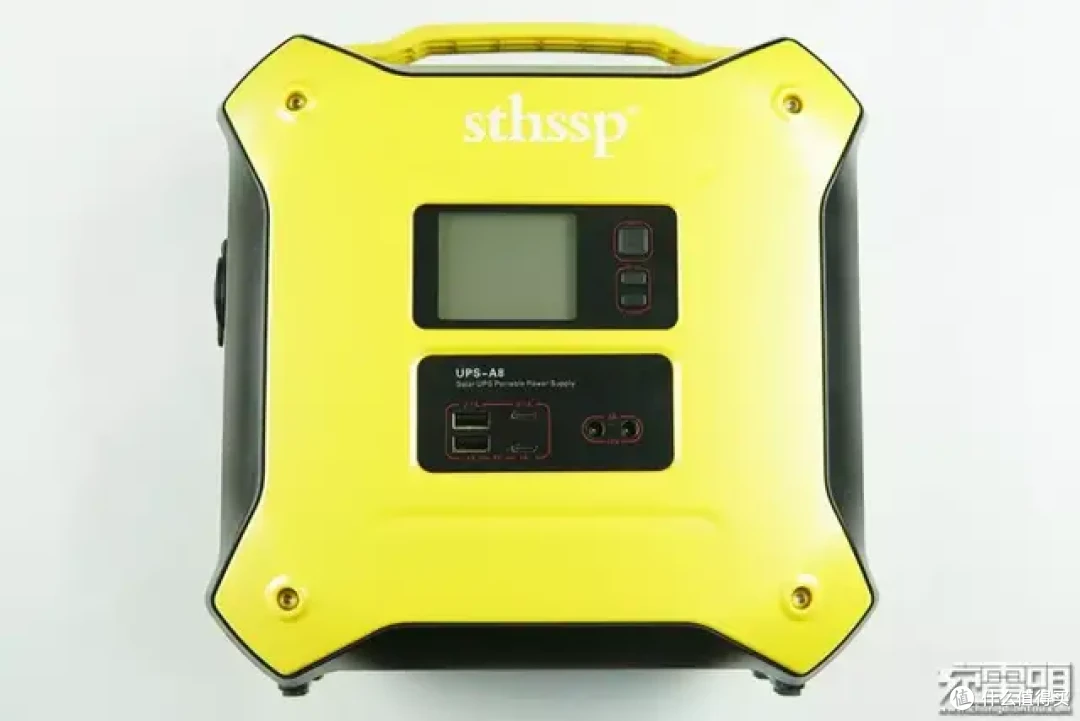

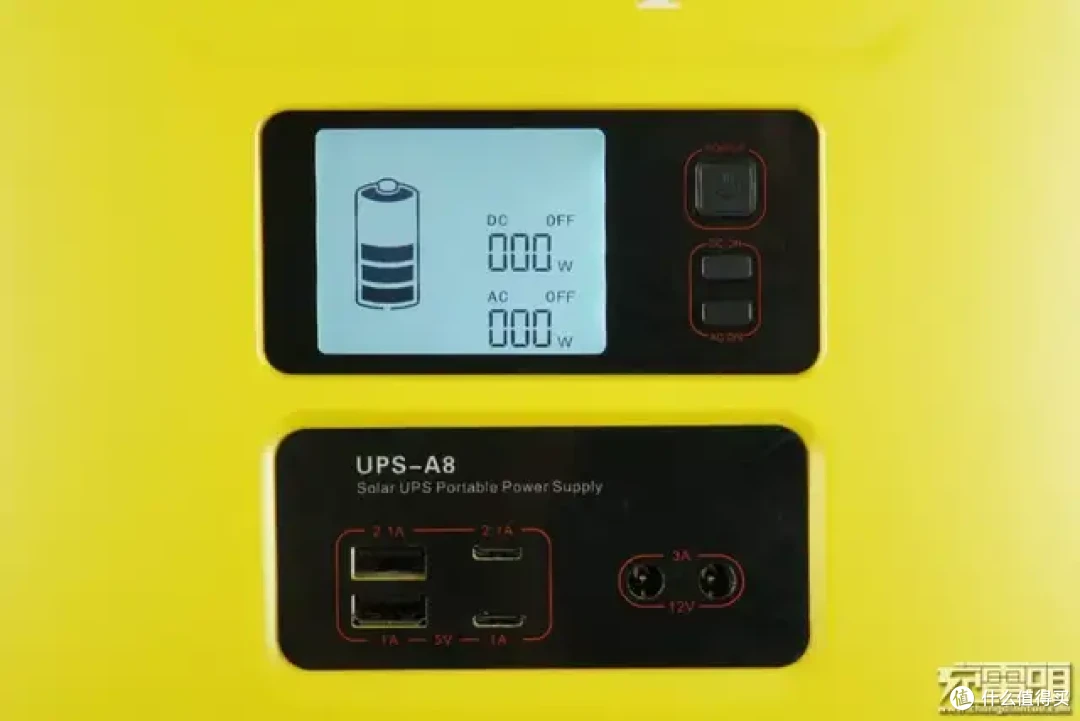

我们拿到的这一款sthssp PES-A8便携式储能电源外壳为黄色，四周是黑色塑料材质，整体坚固可靠。可以看到A8正面配备了一块液晶显示屏，显示屏下方是两个USB-A接口，两个USB-C接口，两个圆口。

点亮屏幕后，可以看到剩余电量，以及DC输出、AC输出的功率提示。下方的各个接口处都带有输出电流的标识，其中USB-A口和C口均支持2.1A和1A输出，电压为5V，最大输出为10W左右。而旁边的两个圆口的输出为12V/3A。平时可以用来给手机、平板电脑等数码产品进行充电。

A8的顶部带有一个塑料提手，下面是散热通风孔。

产品背面是产品的铭牌标识。

主要参数如下：
产品型号：UPS-A8
电池类型：锂电池
电池容量：500Wh
标称输出：500W
最大输出：550W
AC输出：220V
标称频率：50Hz
储存条件：-10℃-50℃ 5%-90%

侧面是电源输出接口，各输出接口处都具有橡胶防尘塞保护，可以一定程度上防止液体或灰尘进入。

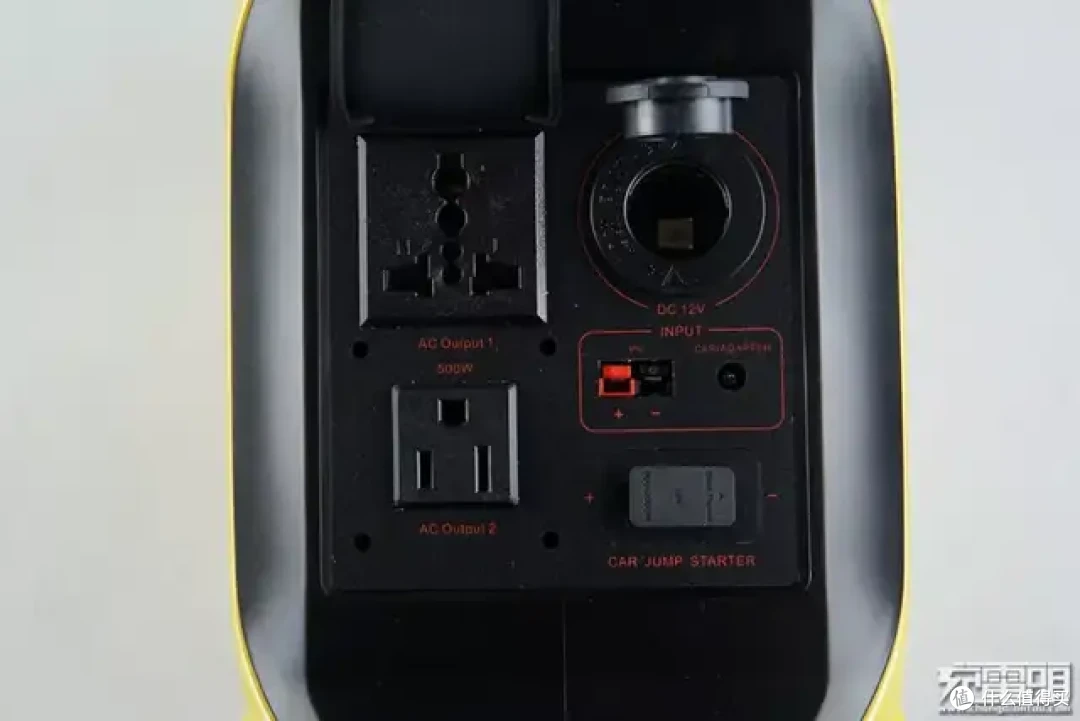

各接口自上而下从左到右分别是：220V交流电输出接口、220V美标输出接口、12V车充接口、DC充电接口、汽车启动器接口。

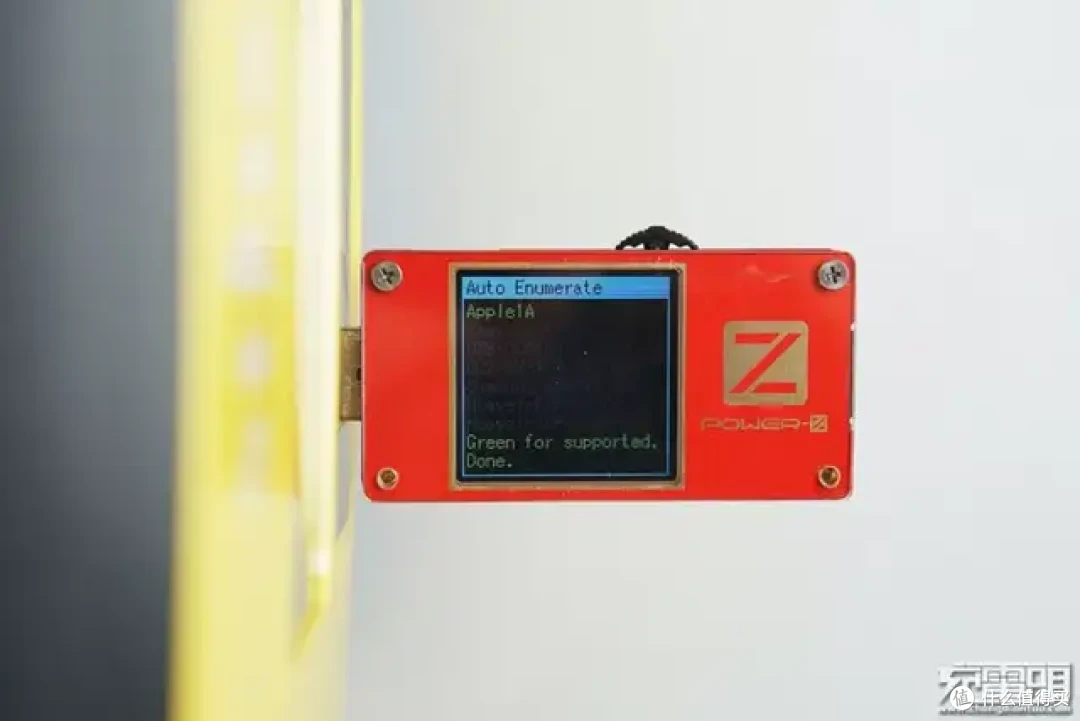

使用ChargeLAB POWER-Z KT001检测USB-A1口的输出协议，支持Apple1A。

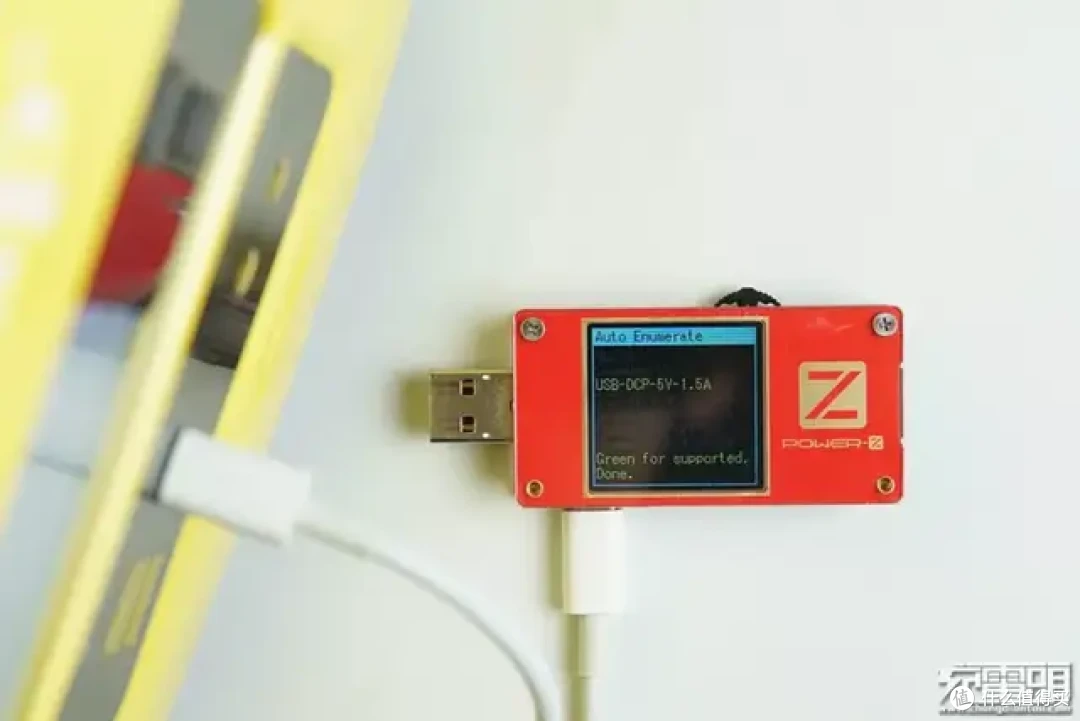

检测USB-A2口，支持USB-DCP协议。

检测USB Type-C1接口，支持USB-DCP协议。

检测USB Type-C2接口，支持USB-DCP协议。

侧面宽度对比iPhone Xs Max，机身宽度与手机的长度差不多。

正面对比MacBook Pro，整体大小还是比较适合户外使用的，不会太占空间。

二、sthssp PES-A8便携式储能电源拆解

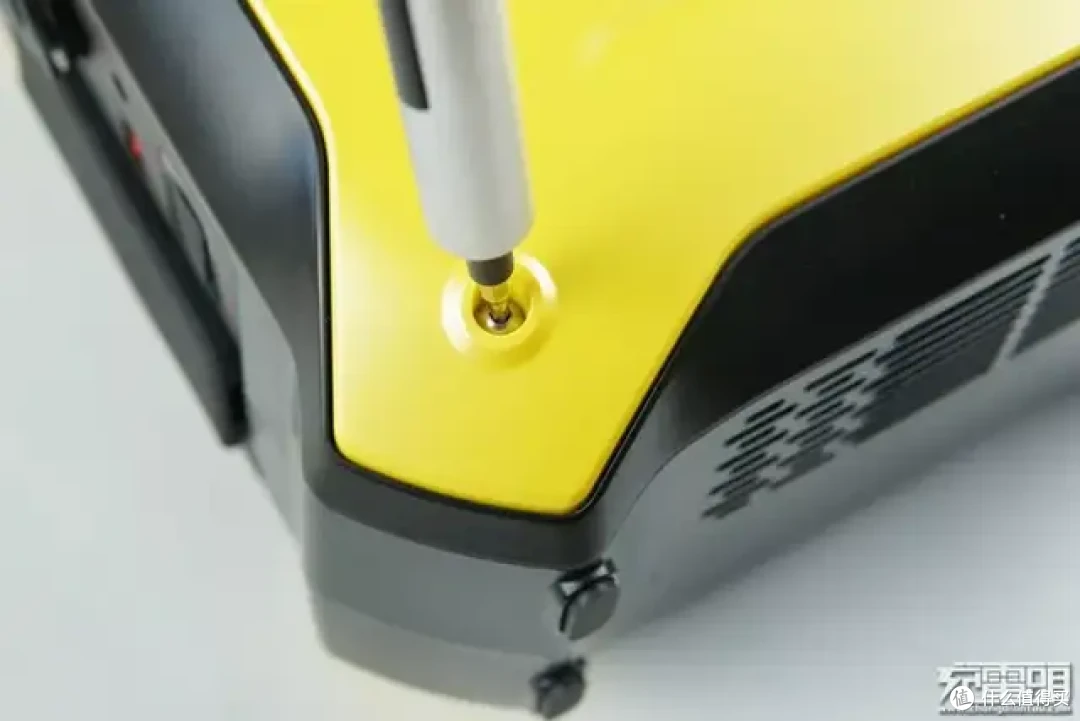

先从正面的外壳开始拆，这里采用的是六角螺丝。

四颗螺丝都拆掉后，就可以看到可以看到里面的一整块主板。

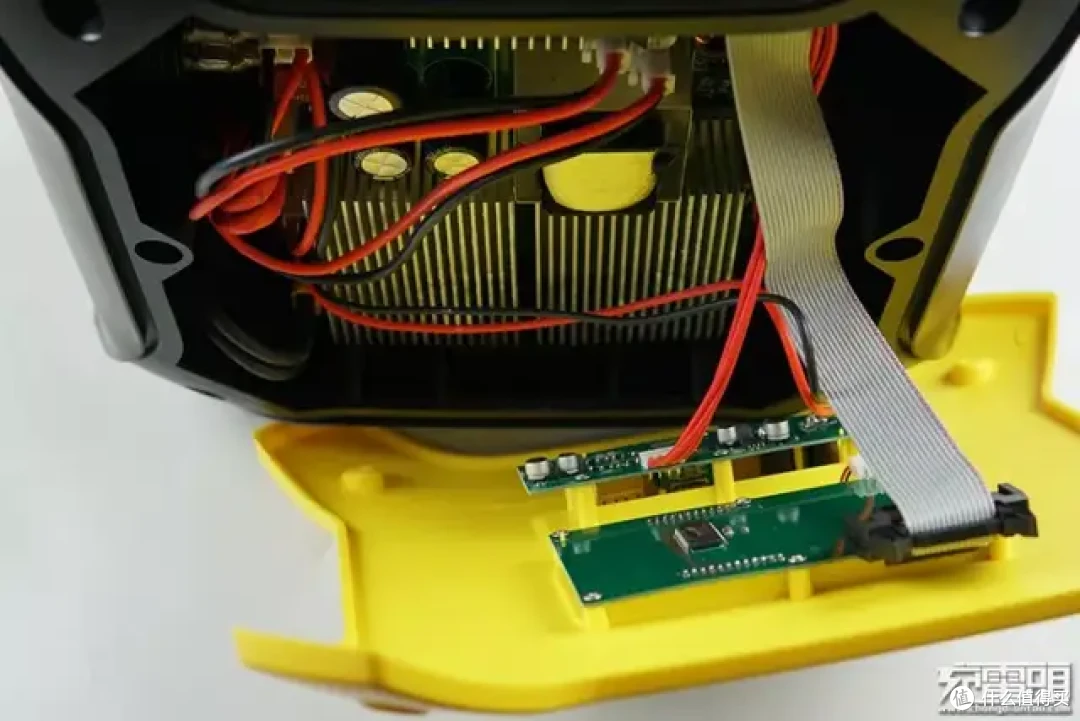

在外壳内侧，还有2块小PCB板通过螺钉固定在外壳上。

下方的PCB板后面是输出接口端子，从左到右分别是两个USB-A接口，两个USB Type-C接口，两个DC充电接口。

这一面的PCB板只有4颗滤波电容、两个合金电感、两颗芯片。

矽力杰 SY8205 同步整流降压转换器，可提供5A输出电流。

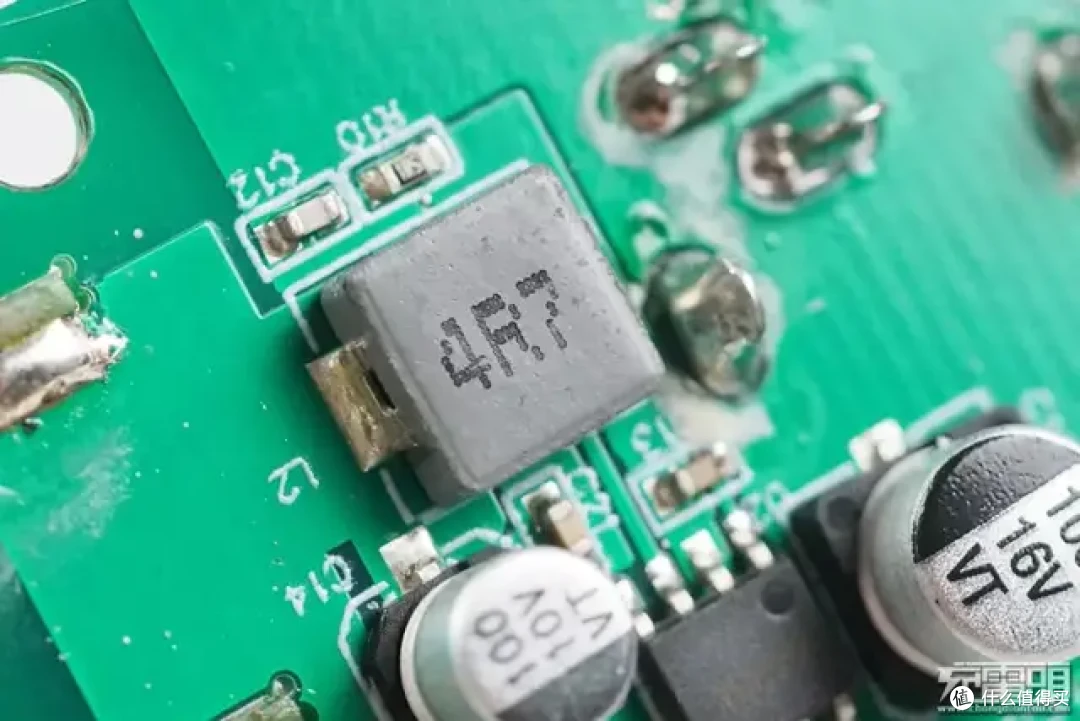

4R7合金电感。

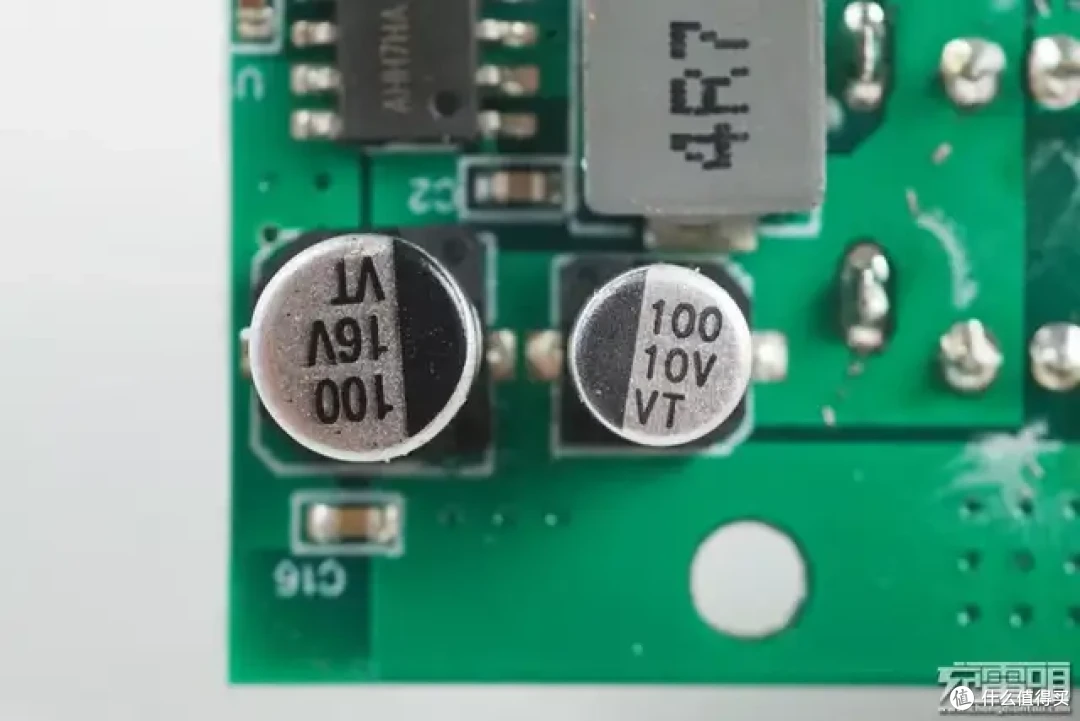

两颗输出滤波电容，规格分别为10V100μF、16V100μF。

另一块小PCB板主要是显示屏和按键开关。

主控芯片位于PCB另一面。

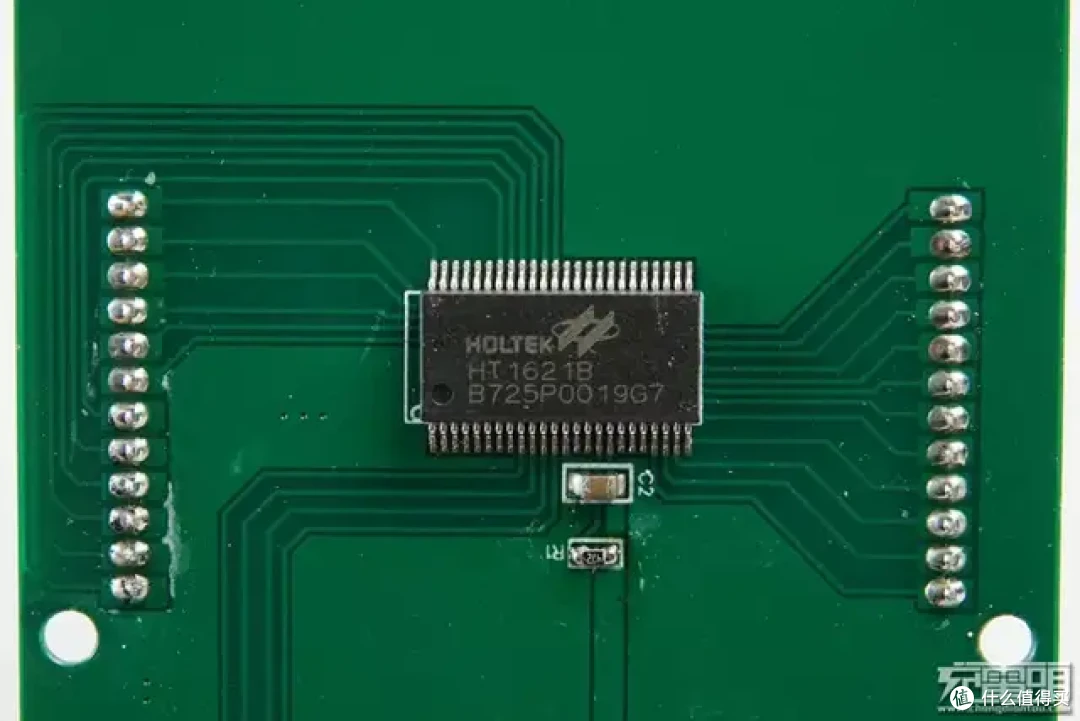

HOLTEK HT1621B 液晶屏幕驱动器。

系统开关键、直流、交流开关，贴片焊接。

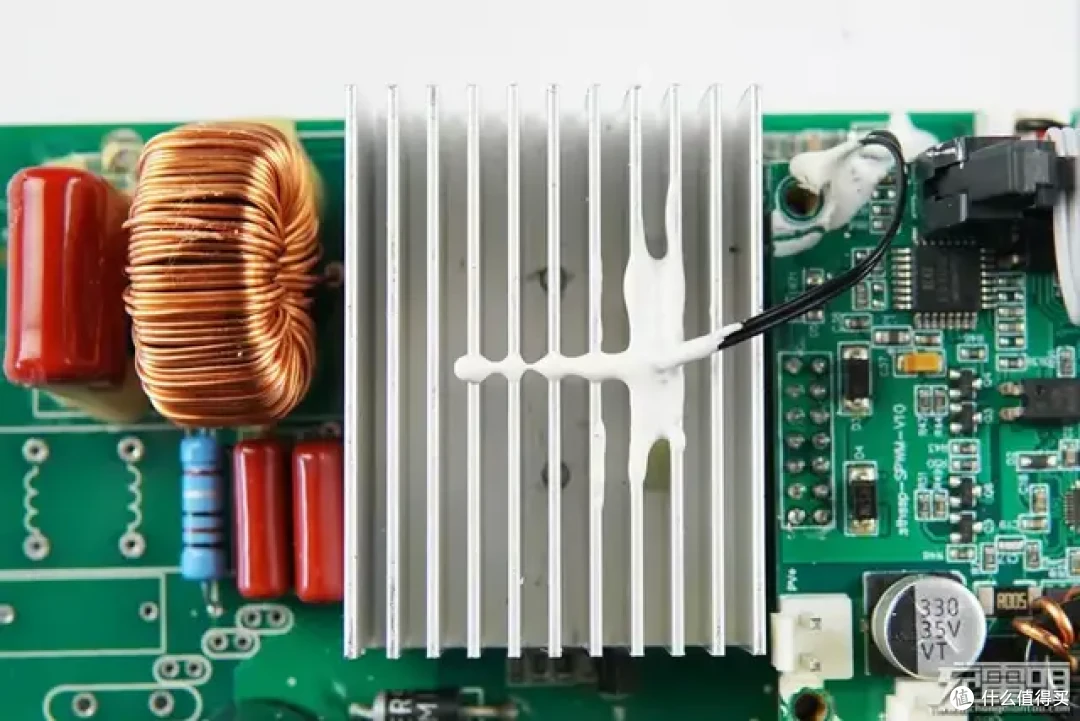

内部俯视图，中间是一整块PCB，上面带有逆变器、散热片，上面带有两块小PCB板。

背面是电芯，通过4根固定支架与外壳连接。

AC电源输出部分，其中220V交流电输出接口、220V美标输出接口、12V车充接口、DC充电接口、汽车启动器接口都集成在一起。

取下PCB，上面有3块散热片，一个变压器、两块小PCB，还连带了一个风扇。

主动散热风扇。

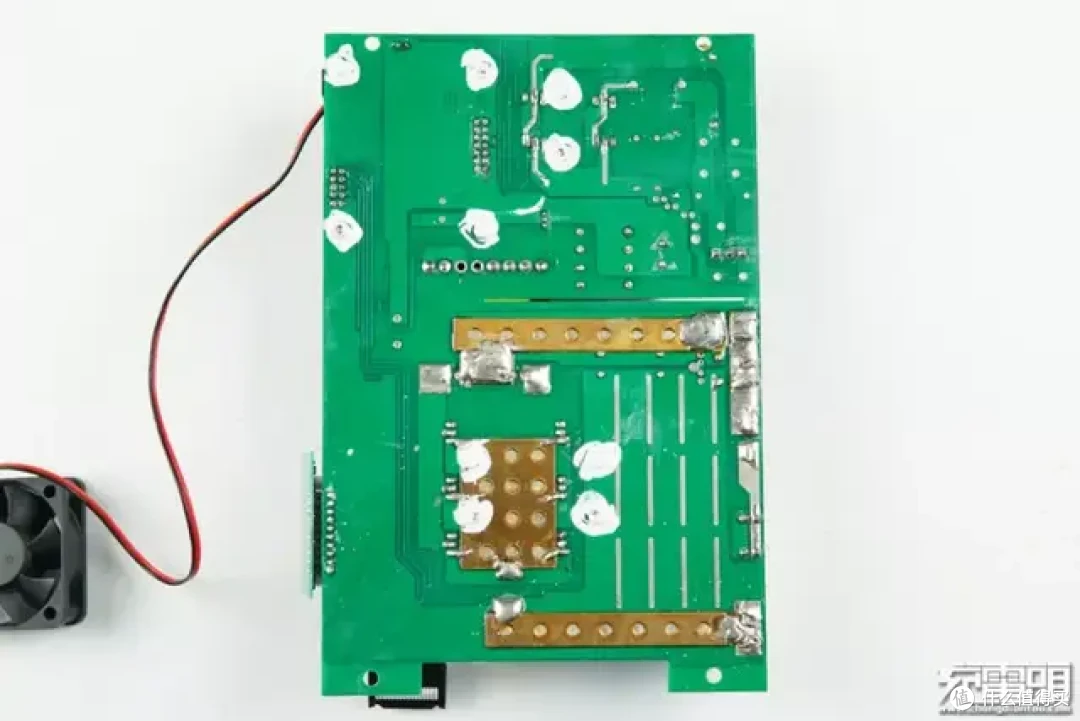

PCB背面采用共有10颗螺丝固定，其中4颗螺丝固定一块小PCB，另外6颗螺丝两两一组，固定3块散热片，逆变器初级大电流走线均用铜条来增加载流量，不是很常见的设计。

先取下小PCB板，上面有两颗滤波电容、一颗电感线圈、三颗控制芯片。

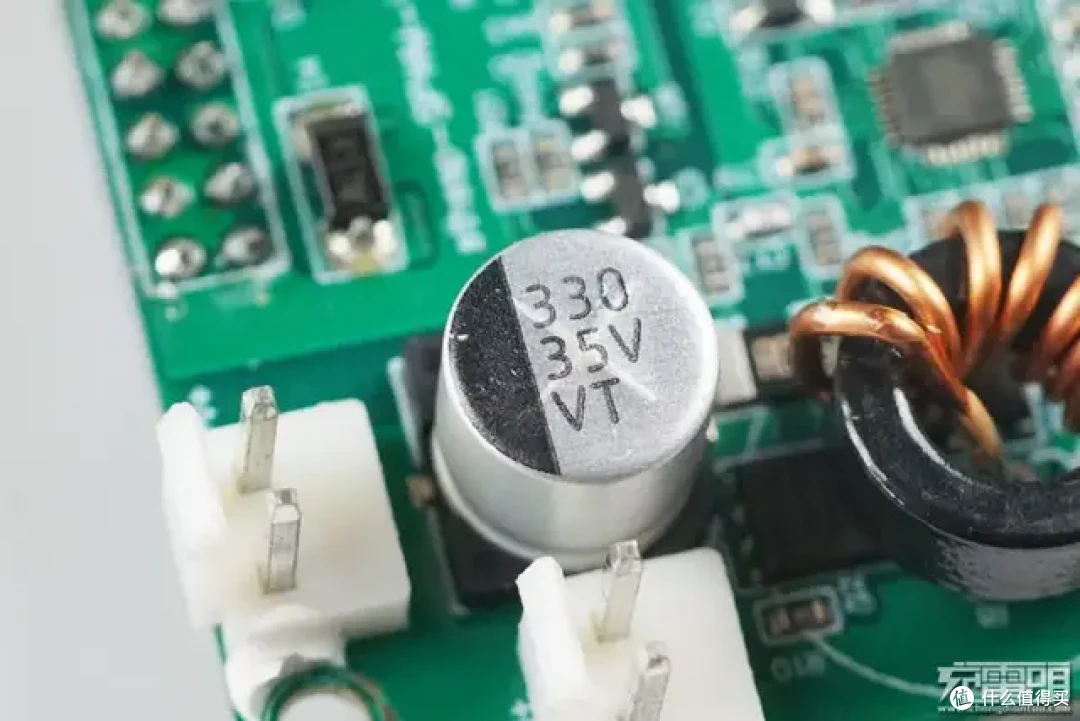

输入滤波电容，规格为35V330μF。

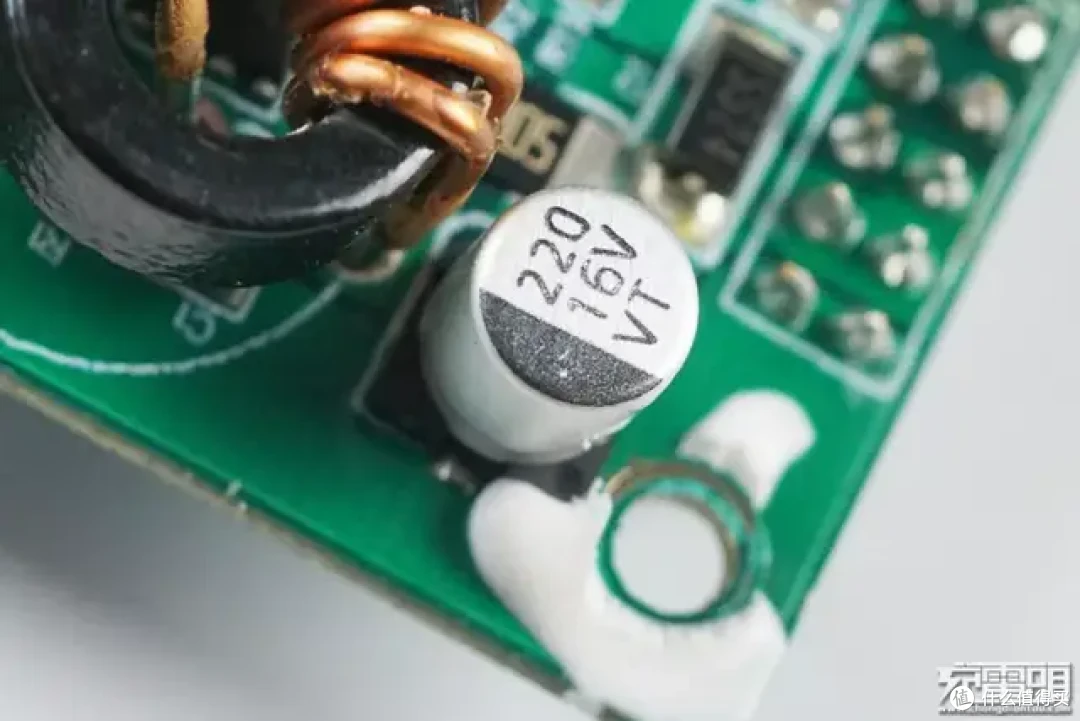

输出滤波电容，规格为16V220μF。

降压电感线圈。

位于电感线圈下面，是两颗美国泰德Techcode TDM3452开关管。

EG8010 正弦波输出专用芯片。

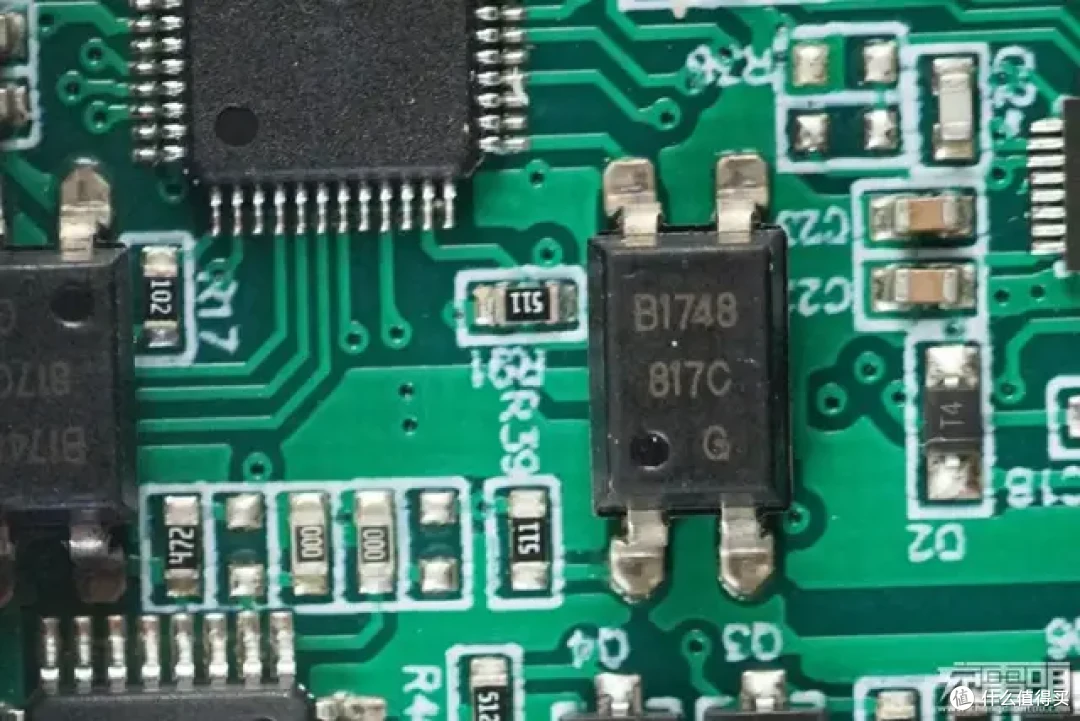

817光耦。

另外一颗817光耦。

无标单片机。

南芯SC8803主控芯片。

充电头网了解到，SC8803是可以支持双向工作的高效同步控制器，可以实现降压充电和反向OTG升压放电。在充电模式下，可支持涓流，恒流，恒压和满充指示等充电管理功能。SC8803拥有超宽范围输入输出电压。它可满足从1至4节电芯的不同需求。SC8803支持双向输出，通过DIR管脚即可轻松控制工作方向，同时支持包括输入限流，输出限流，动态输入功率调节，内部最高电流限流，输出过压保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。

获取详细的datasheet资料，请在微信公众号后台回复关键词：SC8803。

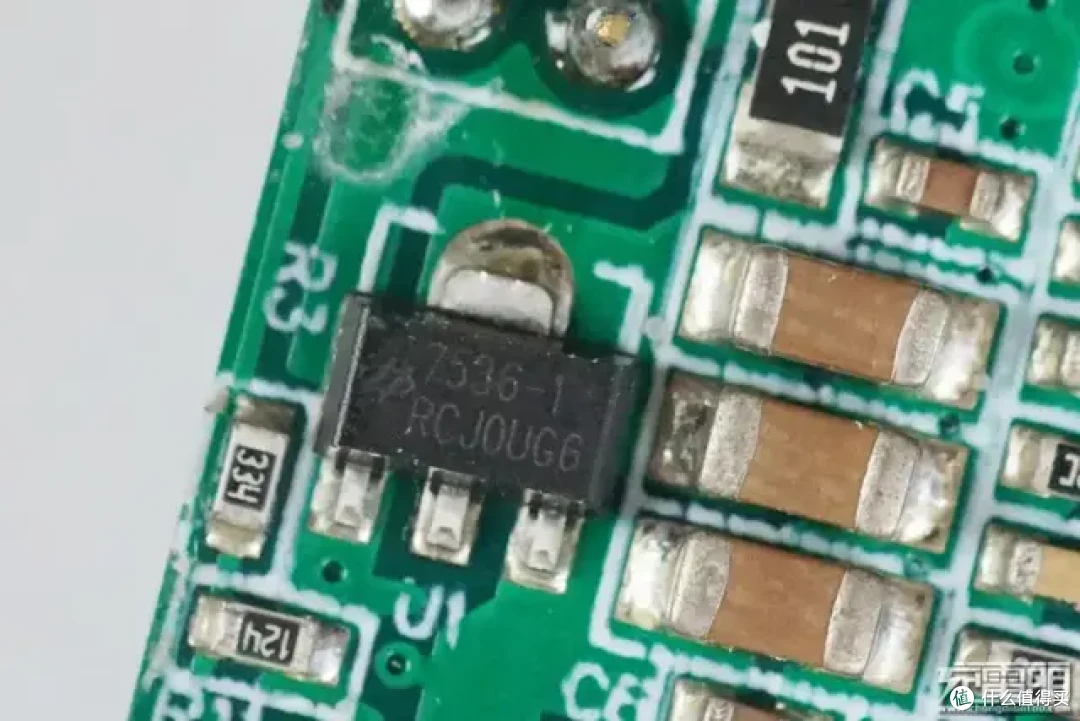

HOLTEK合泰7536-1低功耗LDO。

背面是两颗MOS管驱动器。

IR2110S MOS驱动器。

IR2110S MOS驱动器详细资料。

LM393双运放。

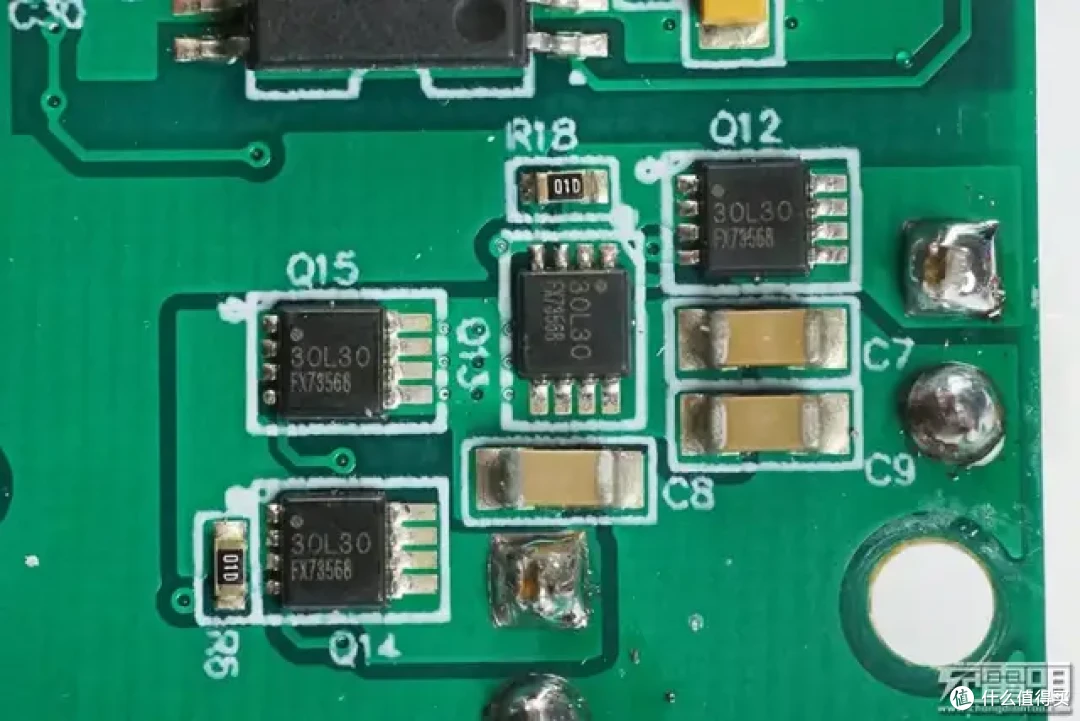

4颗30L30 MOS，用于供电切换。

散热片外面还带有一根热敏电阻，检测散热片的温度。

四颗滤波电容，规格均为35V100μF。

7812，三端稳压。

南京微盟电子ME6209系列的稳压管，为单片机供电。

微盟ME6209系列是一组正电压输出、三针调节器，即使输入/输出电压差很小，也能提供高电流。采用CMOS技术，实现了低功耗、高精度，并支持高达18V的电压输入。

滤波电容，规格为35V220μF。

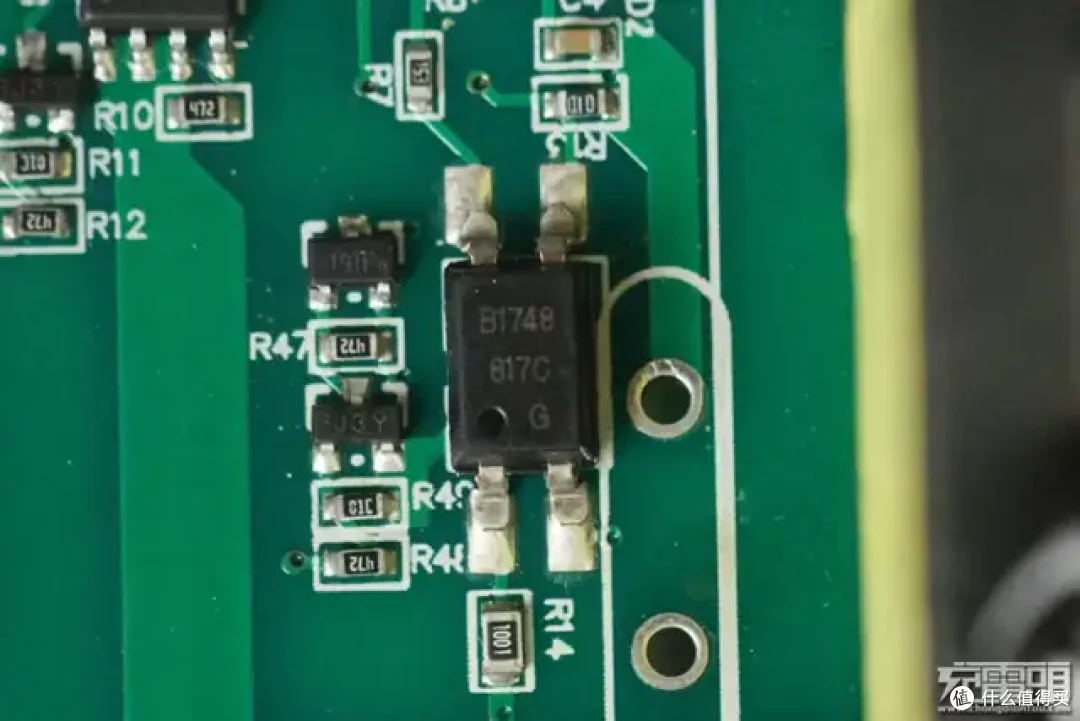

817C光耦

AO4407 PMOS。

滤波电容，35V100μF。

另外一颗7812稳压管。

两颗滤波电容，规格均为35V100μF。

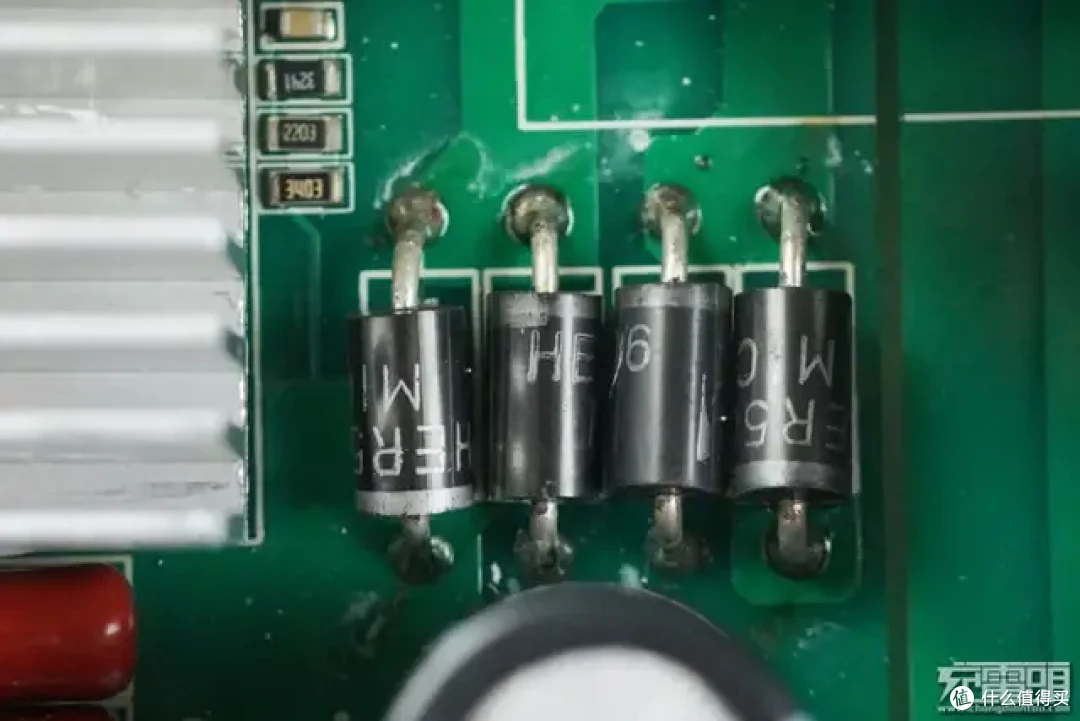

桥式整流二极管。

滤波电容和滤波电感。

阻容吸收回路。

滤波电容450V100μF。

逆变器升压变压器。

变压器磁芯上有标签，E42磁芯。

输入两颗滤波电容并联，规格均为25V4700μF。

功率管的D极焊接在铜条上。

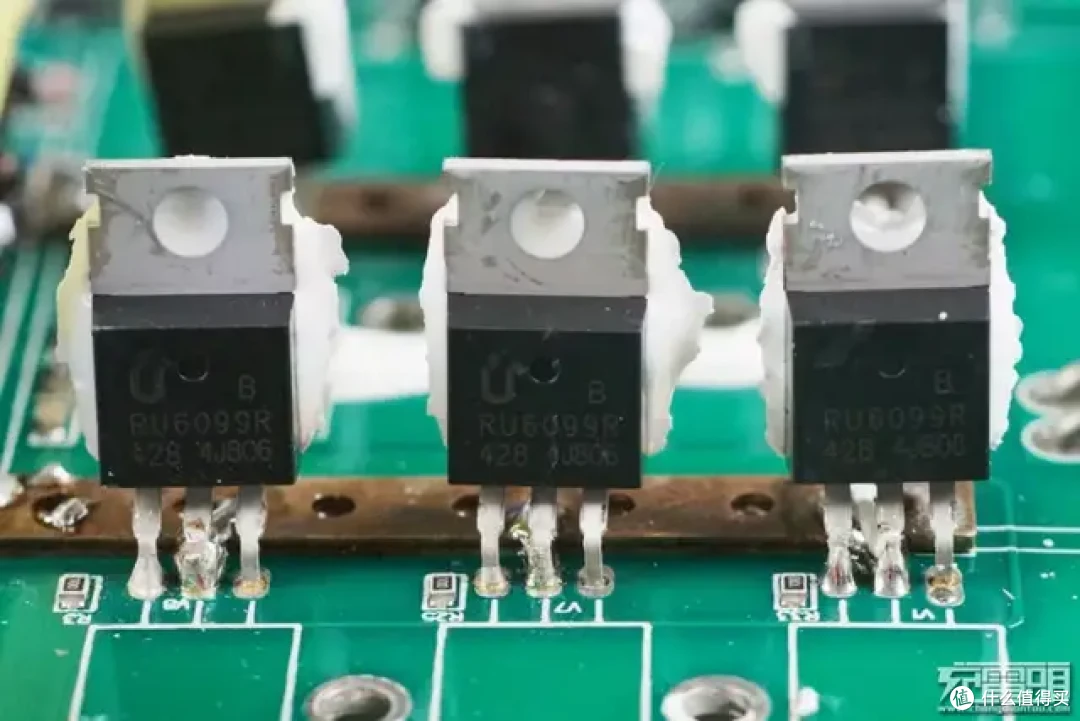

每边3颗锐骏 RU6099R并联，提供足够的电流功率。

4颗输出调制管。

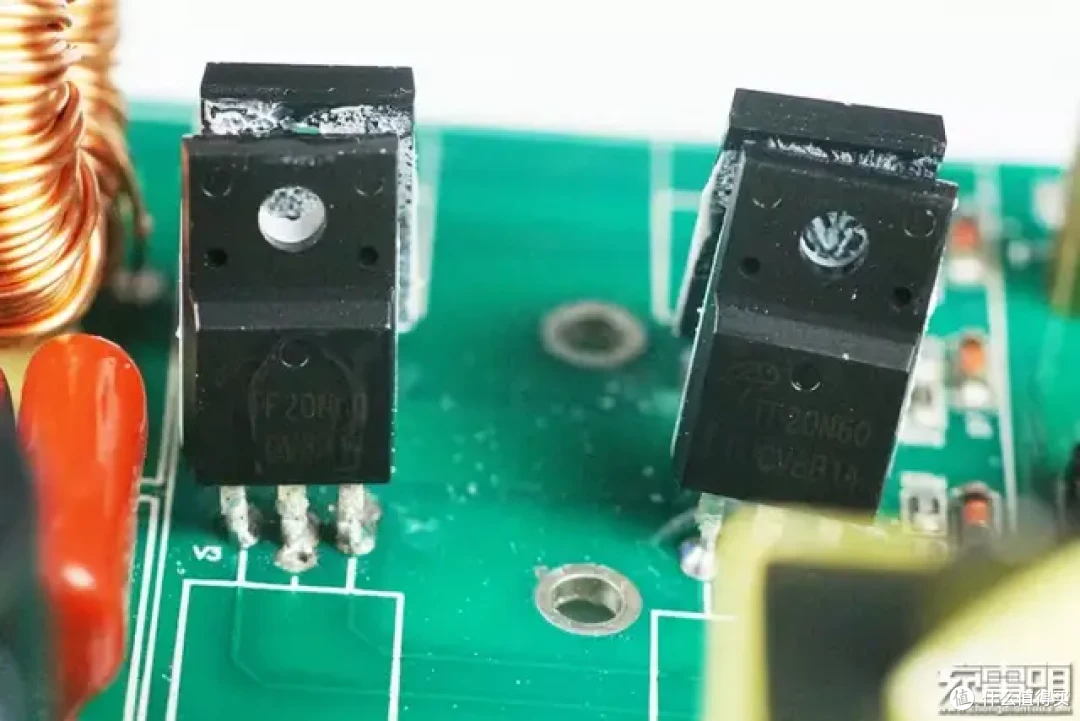

4颗 AOTF20N60，用于输出调制。

AOTF20N60详细资料。

升压控制电路板，上面有两颗IC。

小板背面没有元件。

两颗滤波电容，规格为25V47μF。

LM324 4运放，用于检测反馈保护。

KA7500C，用于输入直流12V升压。

电池组外侧封皮有白胶进行密封。

拆掉外面的蓝色塑料外衣，里面还有一层黄色的玻璃纤维隔板。

拆开后，电池组四周都有黑色海绵垫进行包裹缓冲。

电池组采用镍片点焊，15节并联3串。

电池上下均有框架，绝缘支撑隔离，确保安全。

来自LG的EBMG118650电芯，3.7V，2900mAh，最大输出电流10A。

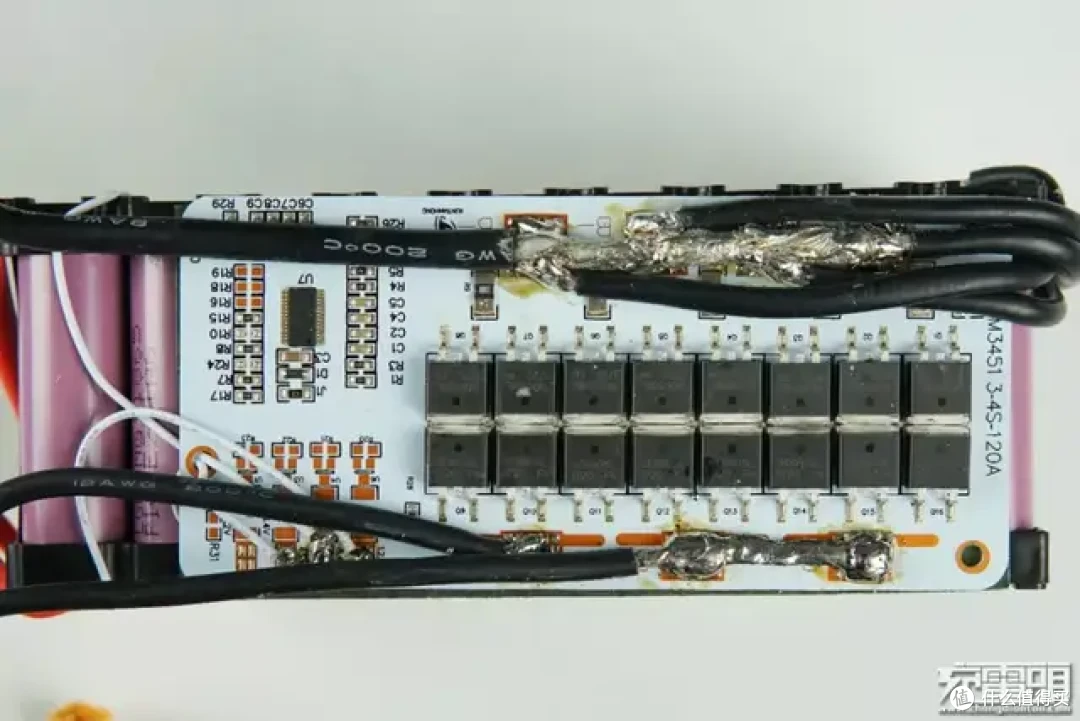

电芯顶部是16颗电池保护管，以及一颗电池保护IC。

BM3451电池保护IC。

电池保护管。

拆解完毕。

充电头网总结

这款sthssp 500Wh 550W储能电源不仅拥有最大550W的输出功率，还内置500Wh的容量，应对一般的长途户外出行使用，基本是妥妥够用了。不论是笔记本电脑、智能手机、平板电脑、无人机、照明灯、车载冰箱等，都不在话下。

通过内部拆解可以看到，这款储能电源内部用料十分扎实，电池组外侧采用了多层保护措施，非常到位，

电池组由45颗LG动力18650电芯构成，型号为EBMG118650，标称电压3.7V，标称容量2900mAh，最大输出电流为10A。

逆变器部分，功率管采用铜条增加载流量，并且帮助散热。主控部分，采用的是来自南芯的SC8803主控芯片，支持降压充电和反向OTG升压放电。同时支持包括输入限流，输出限流，动态输入功率调节，内部最高电流限流，输出过压保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。
