直流扇组装技术要点总结。

之前买了一套直流扇组件回来打算改装自家的交流电扇，上次兴冲冲买完套件，发现少了电机电路板太大导致无法塞入卖家配的外壳，而且12v的电压只能勉强驱动电机，后来卖家给了所需铜柱的规格型号，我这上某宝用88vip红包和拍拍红包，直接给0元购了。本来的老板推荐的是M4*14+6的铜柱，后来我看了下这个+8的可以零元购，所以就买了这个+8的，毕竟螺纹长出2mm无伤大雅，不影响使用。

至于电源则是pdd随便找了个店铺买了个24v3a的电源。

买回来插上就有点后悔了，这种大头款式的太霸位了，可能会导致旁边的插头插不下去。像我图里面这样旁边就只能插个小的二孔插头，三孔的基本上是没办法插下去了。

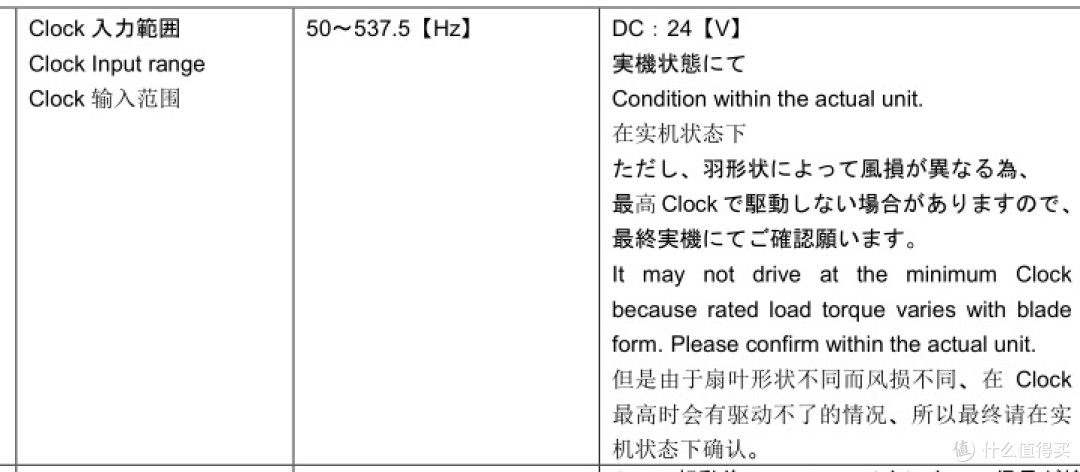

今天东西到齐了之后，兴冲冲的跑到快递站，拿了快递，一回来马上就开始组装工作，电机的组装的那是异常顺利，马上就到了组装扇叶工作，试转了一下，果然这个2000的转速，是之额定1200的普通交流电机所无法比拟的，那个风是真的大，风噪也是异常的大，给我的感觉和外面一百多瓦的工业扇是差不多的，但是这个电机功率却只有满载60w，而且无极调速的钻速可以调到一个很低的水平，按调速板是50-490HZ，然后我这电机规格书写的是50-537.5hz，电机极速是2150，那么在50hz情况下基本上就是200转每分钟了，那就是这个电机10%~100%这个区间的转速都是可调的了，可以算是相当不错了，基本上都可以找到觉得合适的挡位了。

吹了几分钟之后，就开始准备给风扇套外壳了，然后这会儿问题就出现了。

这下最大的问题就是扇叶模具和电机杆的长度问题了。这个nidec的电机杆只有5.5mm，然后扇叶插销和根部的距离只有2.2左右。

然后老款的电机基本都有8cm左右的长度，这个直接就导致了风扇防护罩底壳装上去之后露出的电机杆子不足，导致插销落在内部扇叶卡不到插销。

所以我这基本上是告别了老风扇改造。后来试了下前不久新买的挂壁扇，发现效果还可以。扇叶和保护壳套组基本都可以装上去。

美中不足的就是中间的螺帽部分，由于螺杆长度还是不足，所以，没办法装上去。

不过这个问题也不大，后续买个螺帽或者螺母装上去就行了。不过由于里面的壁挂扇子的部分结构和这个后配的外壳区别还是挺大的，还要涉及到调速版的开孔固定问题，所以暂时也就没折腾了。还是先装回去了，等后续在详细计划一下这个风扇的改造问题。后来上厕所的时候，我发现家里其实有一个24电源的，一开始还觉得自己买电源买亏了，后来一试，发现它不是5525接口的，也就放下心来了，看来该买还是得买。

所以总结下来就是这种改造安装最重要的就是尺寸适配以及后配元器件的安装问题。新风扇之所以贵大概都是因为风扇模具的费用吧，毕竟直流风扇也有七八十块钱的版本了，就是模具太丑了，不过这也能理解，毕竟开模费用着实是贵。

最后放下这个风扇的运行视频。
