我的整机平台打造之路 篇三:发热噪音还有INTEL统统给我闭嘴—AMD Zen2 3A新平台装机秀
创作立场声明:X570最牛主板!到底是信仰加成,还是钱多烧的?
一、回归理性
自从RGB等流行元素诞生以后,经过了这几年的发扬光大,其实内心对RGB有一种玩腻了的感觉。为了自己的使用需求,追求个性的装机方案,是一名玩家永远的目标。
虽然去年“牙膏厂”发布了9代酷睿处理器和Z390主板产品,但是超线程技术的缺失和实际使用中并不明显的差距,并不能带来广大玩家升级的欲望,而9900K的高发热和高价格也确实让人望而却步。
9102年,又一次来到了“AMD!YES!”的时刻,AMD启用了新一代7nm制程工艺,发布了第三代锐龙处理器平台和RDNA核心架构显卡,整个性能平台性能让人眼前一亮,二话不说,装机开始!
二、装机硬件
硬件集合

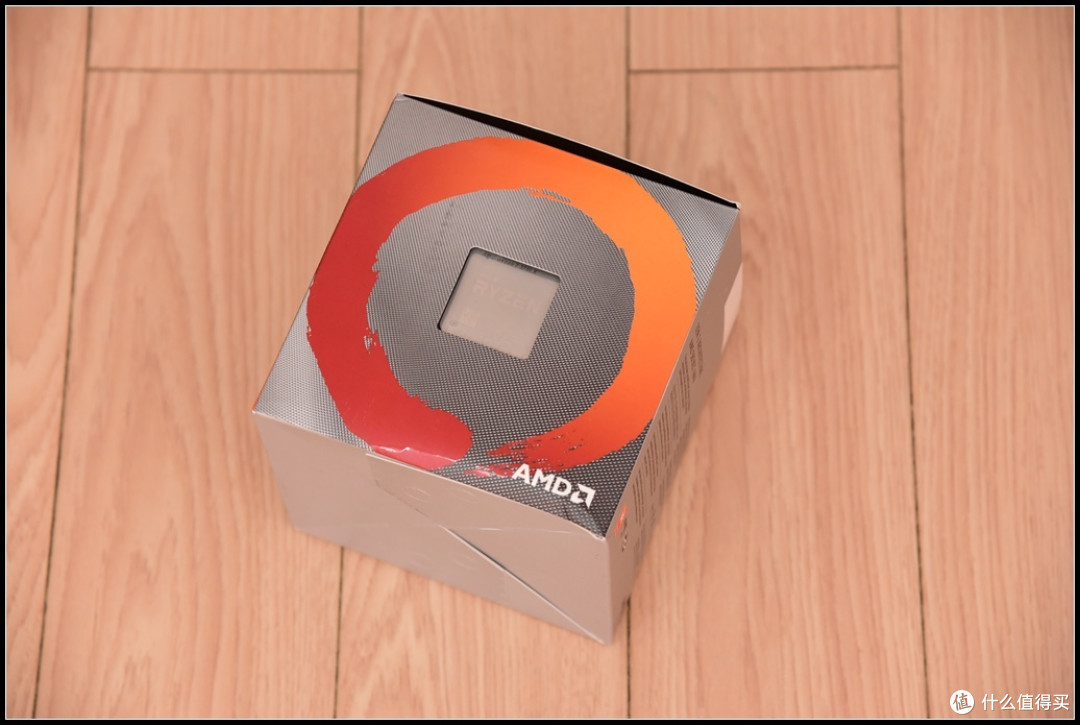

CPU:
AMD锐龙7 3700X处理器采用了代号为“Matisse”的新一代Zen2核心架构,工艺为7nm制程,支持PCIE4.0接口标准,单核性能和浮点运算能力都较上一代产品得到较大提高。
AMD锐龙7 3700X采用AM4接口,规格为8核心16线程,二级缓存4MB,三级缓存32MB,基础频率3.6G,最大频率4.4G,TDP功耗65W,支持双通道内存。
AMD锐龙7 3700X盒装版本自带了“幽灵”棱镜散热器,散热风扇共7片扇叶,直径为9厘米,风扇周边为可编程RGB灯带。
散热器配备了4条6毫米热管,与散热鳍片采用单头交错连接方式。
主板:
微星PRESTIGE X570 CREATION创世板主板是微星最高端的AM4主板,销量是并不是主要的,更多的是代表着厂家的实力和水平。
对于最高端产品,只要追求性能和全面就对了,成本和实用并不重要,像大板型面积、多显卡、多M.2、四内存,多USB都是必备条件。

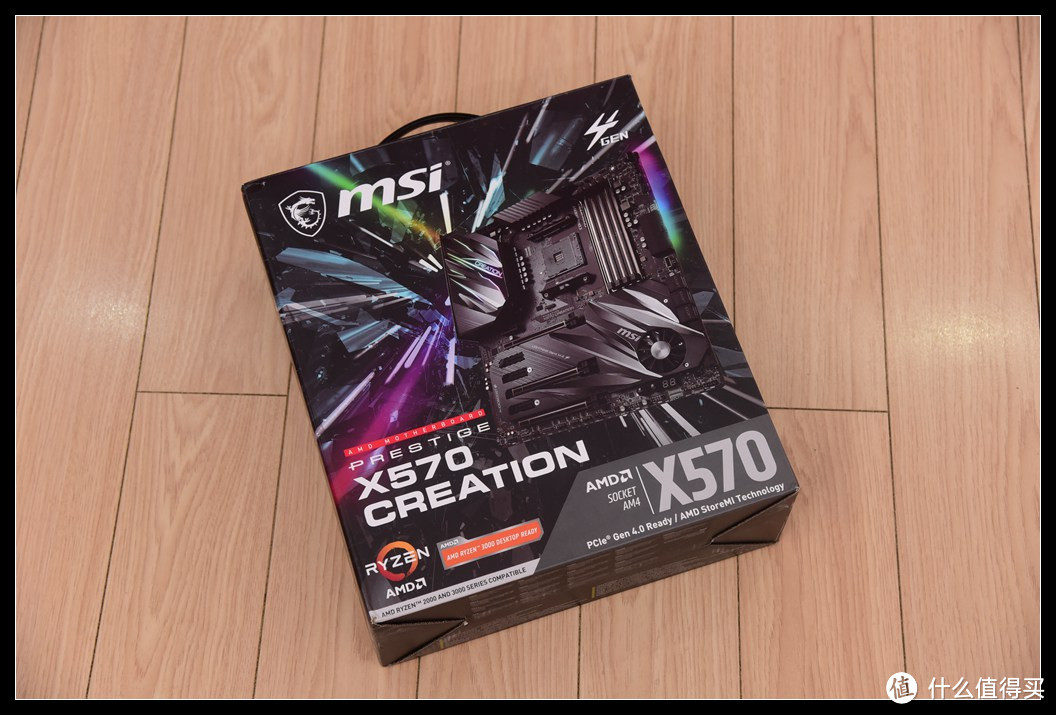

开箱
附件

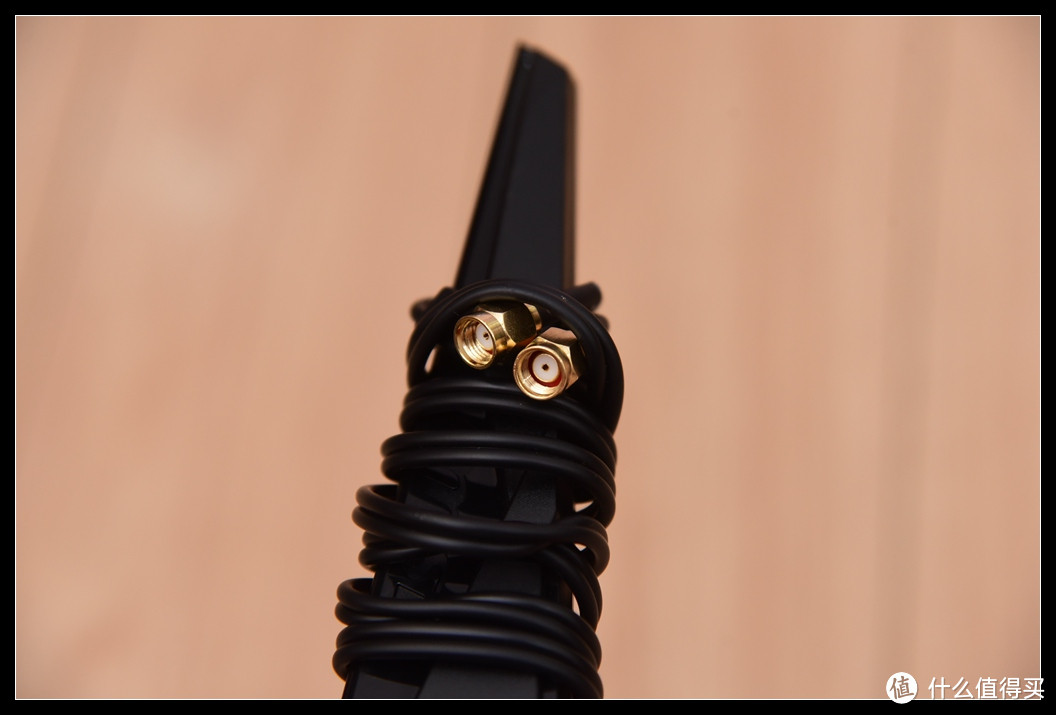

作为支持WIFI6的新一代主板,自带WIFI天线是基本要求。微星全系列主板附带的都是这一款电线,三叉戟造型引出天线接线柱。
M.2 GEN4双位扩展卡
X570创世纪附带了一块M.2扩展卡,提供了两个额外的GEN4 M.2插槽,增加固态硬盘连接数量。
将扩展卡散热板与PCB分离
散热板配备了散热硅胶和厚实的铁板,保证了散热效果。

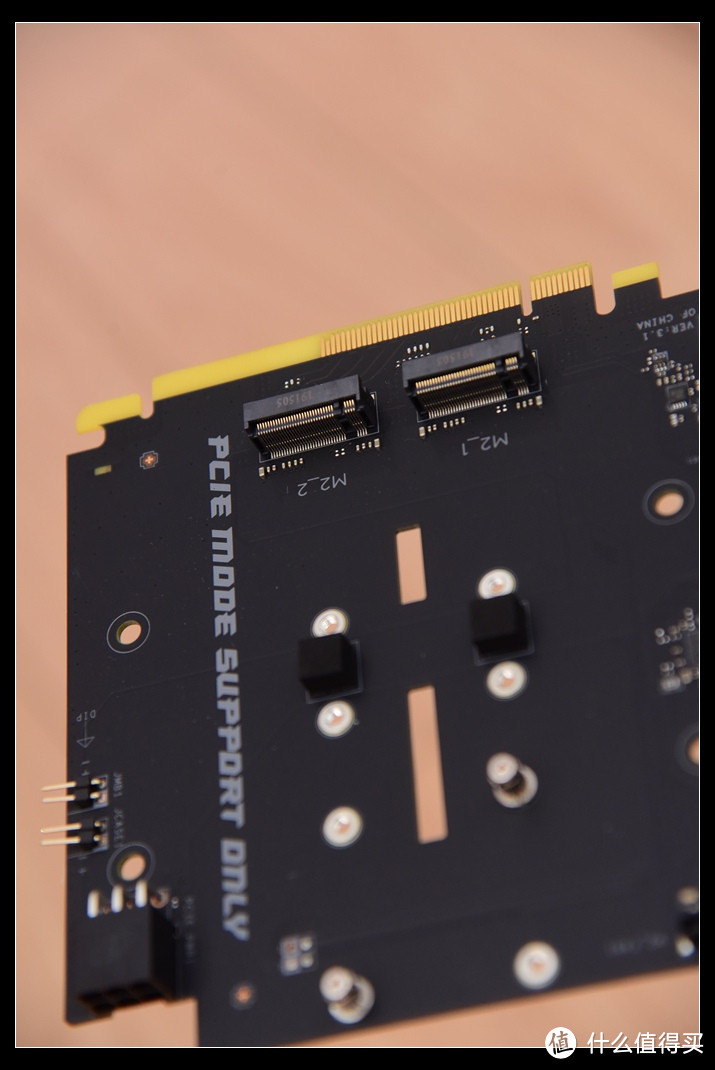

M.2扩展卡PCB上有单独的6PIN供电,风扇开关,做工精致。
作为微星ATX规格的X570旗舰级产品,不论从外观,还是从配置上都是非常唬人的。整个主板供电模块、南桥芯片上都都覆盖有热管,散热模块外观都是以冰霜图案为主,散热效果得到保证。
将散热组件从主板上拆下来,灯光部件和风扇使用了单独的供电接口,南桥风扇支持低负载自动停转功能。

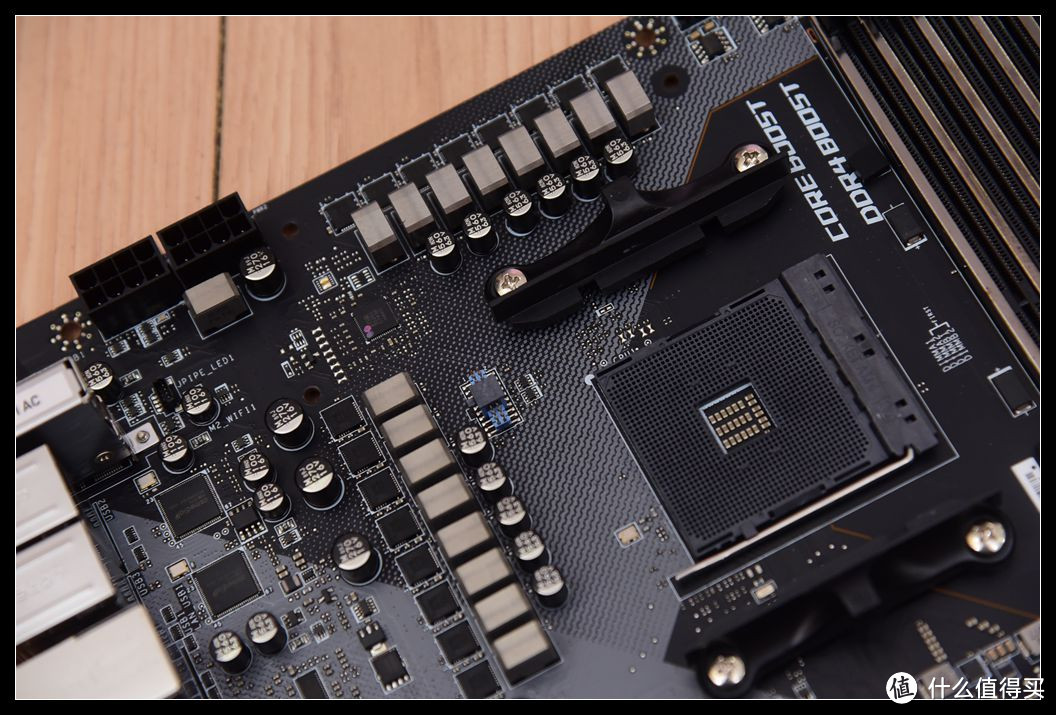

由于新一代锐龙处理器规格和性能的提升,对主板的供电要求也是进一步提升,X570创世纪供电达到了11相全数字供电,为了更充足地提供电能和超频,主板使用8+8PIN接口。
主板配备了4条内存插槽,最大支持128GB容量,最高频率支持到4533 Mhz规格。内存电路使用独立供电,并且插槽附带钢铁装甲加固,延长了使用寿命。同时,主板24PIN供电接口采用了卧式设计,走线更加美观。
唯一的不足,对于双通道内存,建议通过不同颜色内存插槽区分,这样会更方便用户安装。
南桥芯片控制有6组SATA接口和2组USB3.0接口,实现了较大地扩展性。为了方便喜欢裸奔的玩家,主板上配备了DEBUG灯、POWER和RESET按钮。
X570创世纪配备有7条PCI-E插槽,其中3条PCI-E 16X都覆盖了装甲,避免在显卡重压之下,发生变形或损坏。除了通过M.2 GEN4扩展卡连接M.2固态硬盘之外,还可以通过主板自带的2条LIGHTING GEN4 M.2插槽来连接M.2固态硬盘。
声卡芯片为ALC1220,内置第四代高清音效组件支持AUDIOBOOST技术,主板上通过细致布局实现独立音频通道,并可以通过安装软件实现纳美音频增强。监控芯片为NUVOTON NCT6797D。
接口方面,X570创世纪内置了14个USB接口和双网卡。除了两个USB接口为2.0标准以外,其余USB接口全部为USB3.0标准,支持最新的USB 3.2设备。双网卡其中一个是10G万兆高速以太网卡,让网络传输不再有瓶颈。无线方面,内置英特尔AX200无线网卡,支持WIFI6无线网络与蓝牙5.0。
想要在主板上安装固态硬盘,只需要拆下冰霜散热表片就可以,非常方便。
内存:
内存选择了主打高性能的宇瞻PANTHER黑豹内存,基础频率为3000MHz,单条容量为16G,支持INTEL XMP2.0超频技术。
因为没有32G容量套装,选择了2条容量为16G单条内存。
宇瞻PANTHER黑豹内存散热片正面为黑底色,配以黄色图案字母,顶端经过工艺处理,形成抛光质感。
战斗款宇瞻PANTHER黑豹内存主打低发热、好体质、高兼容、超稳定等特点。
内存产品信息标签位于内存背面,内存容量、频率、时序都有标明。
固态硬盘:
固态硬盘选用了宇瞻AS2280P4 480G M.2固态硬盘。
包装很简洁
整个固态采用了蓝色PCB,使用PCIe Gen3x4通道传输数据。
此SSD主控为PHISON群联的PS5012,缓存颗粒由南亚提供,型号为NT5CC128M16JR,容量为256MB。存储颗粒采用了东芝的64层3D TLC闪存颗粒,型号为TCBBG55AIV,可靠性和寿命也得到了保证。
最大读取速度3200MB/s,写入速度为2000MB/s,平均MTBF为150万小时。
显卡:
RX5700是AMD阻击NV的新一代甜点级显卡,公版显卡的品质与做工,可以让所有人放心。
RX5700采用了最新的RDNA架构,采用7nm制程工艺,显存为GDDR6高速显存,支持PCI-E4.0总线技术。
RX5700的处理器代号为NAVI10,计算单元36个,纹理单元144个,流处理器2304个,默认频率1465MHz,BOOST频率1725MHz,显卡位宽256Bit,显存为GDDR6,显存容量8GB,频率1.4GHz。

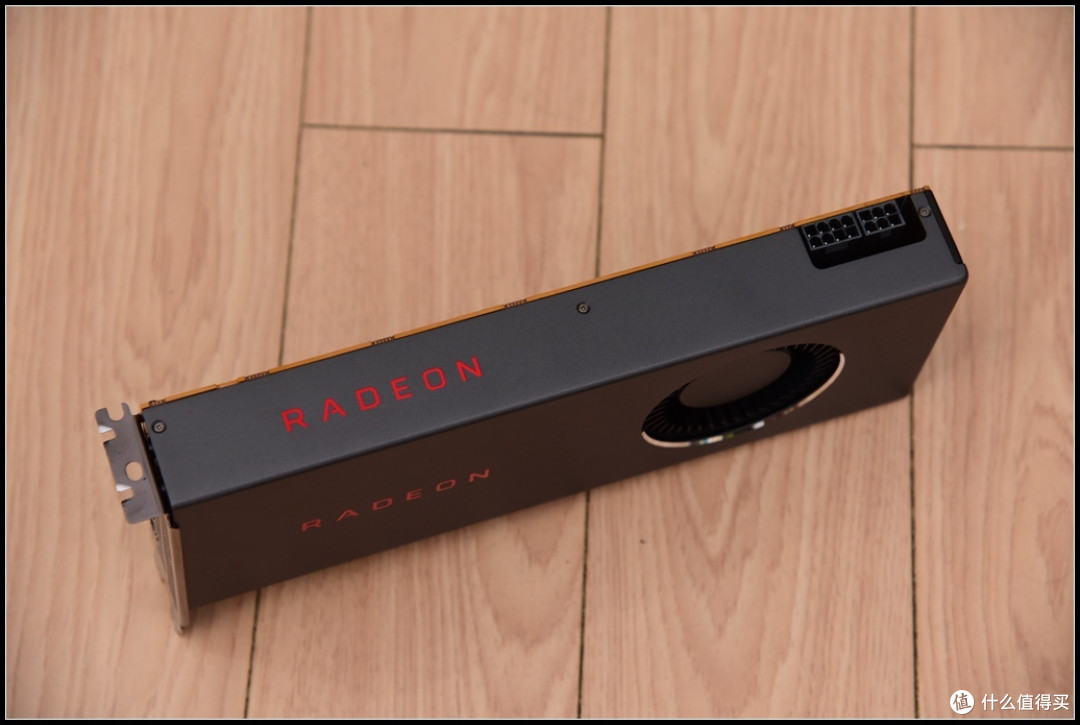

开箱
公版显卡标志性的涡轮风扇让人又爱又恨,**很高,抽风式散热风道不依赖机箱内部散热环境,但是噪音有时让人很无奈。
显卡的输出接口为1个HDMI接口,3个DP接口。
供电接口为8+6PIN

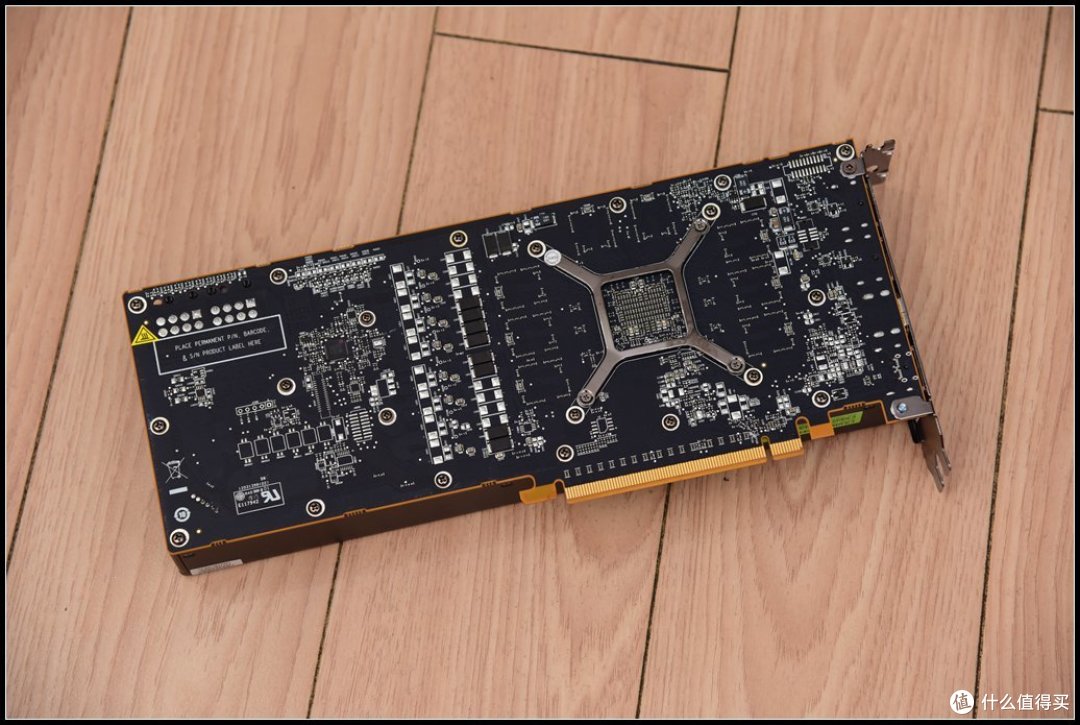

公版显卡的背板缺失也是一如常态。
电源:
电源选择了海韵游戏酷核CORE GC650电源,额定功率650W,具有80PLUS金牌效率,七年质保,静音温控等特点。
新版的GC650电源比旧版升级较大,
从包装风格来说,GC650与GX650GM650非常统一,唯一的区别是输出线材全模组、半模组、无模组之别。
开箱
海韵GC650电源采用了标准尺寸外形,附件并不是很多。
电源采用了非模组设计,接口全面,但无法取下不用的线材。
电源风扇规格为12CM,中规中矩,也没有配备零噪音停转功能。
电源接口、开关和铭牌,采用了单路输出,最大电流输出54A。
散热器:
为了应对CPU的高发热量,选择了德商必酷be quiet!的Dark RockPRO 4侧吹式散热器,承受的CPU最大TDP为250W。
开箱
散热器和附件,be quiet!专用螺丝刀、风扇固定钢丝等。
散热器附带了两枚风扇,其中一个为120规格,另一个为135规格,最大转速为1200RPM,噪音很低。
散热器的两把风扇,都是通过钢丝扣装在散热鳍片上安装
散热器底座
取下散热器顶部的两个螺帽,可以直接通过螺丝刀安装散热扣具。
机箱:
选择实用,理性回归,不再需要RGB,只需要低噪音和好散热,一款结实、安静、沉稳的机箱是必须的。
德商必酷be quiet! DARK BASE 900是一款全规格的全塔机箱。
开箱
为了追求极致静音效果,本次装机的机箱为非侧透版本。
机箱顶部,IO接口位于顶面板前端,简洁大方。依次有开关、复位、硬盘灯、音频接口、USB2.0和USB3.0接口各有两个。
顶面板后部为两组散热孔

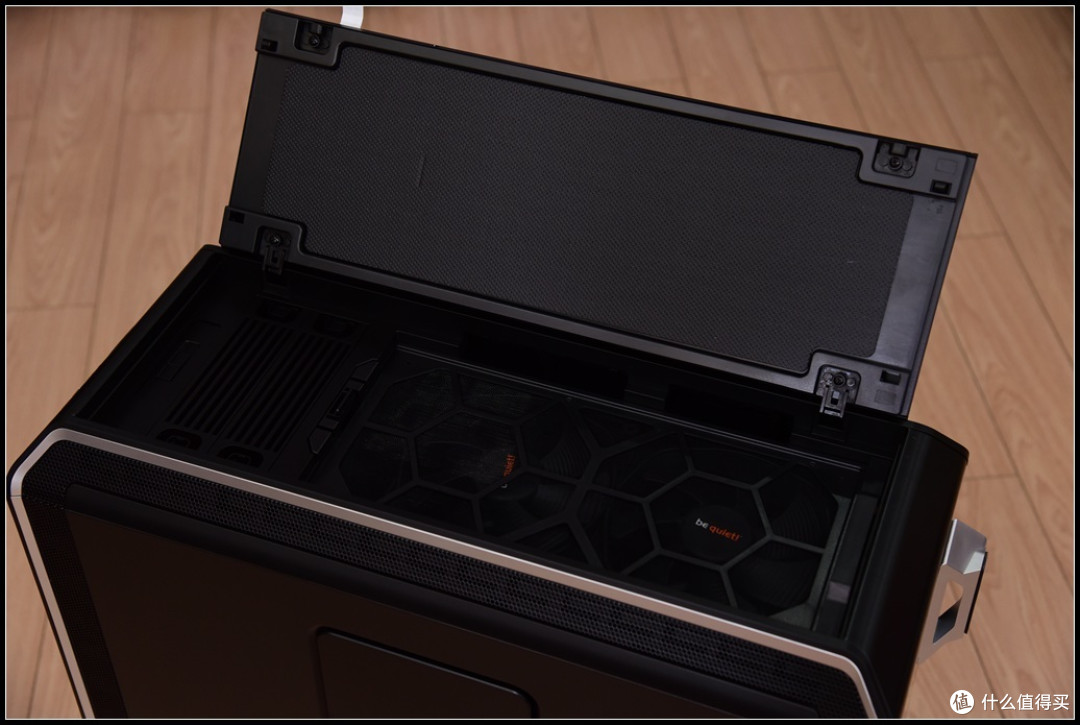

前面板为弹吸式面板,面板内部为吸音式设计

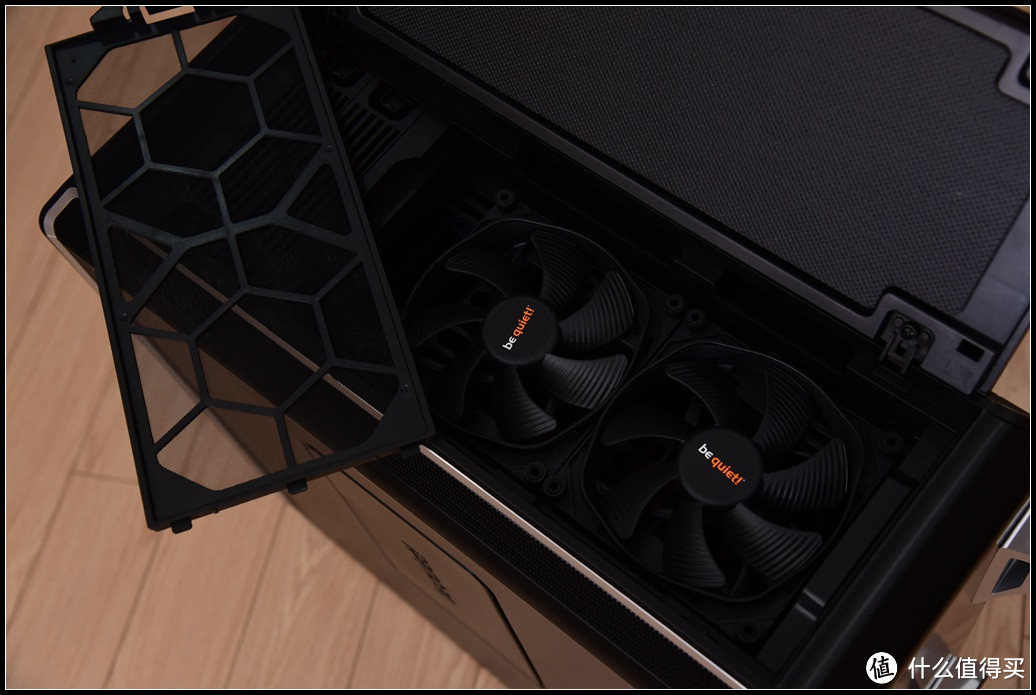

打开以后,防尘网后端配备有2枚14厘米散热风扇,上方开关为风扇调速器。
底部机箱垫脚为铝合金材质,下面粘贴有防滑橡胶,垫脚高度为10毫米。

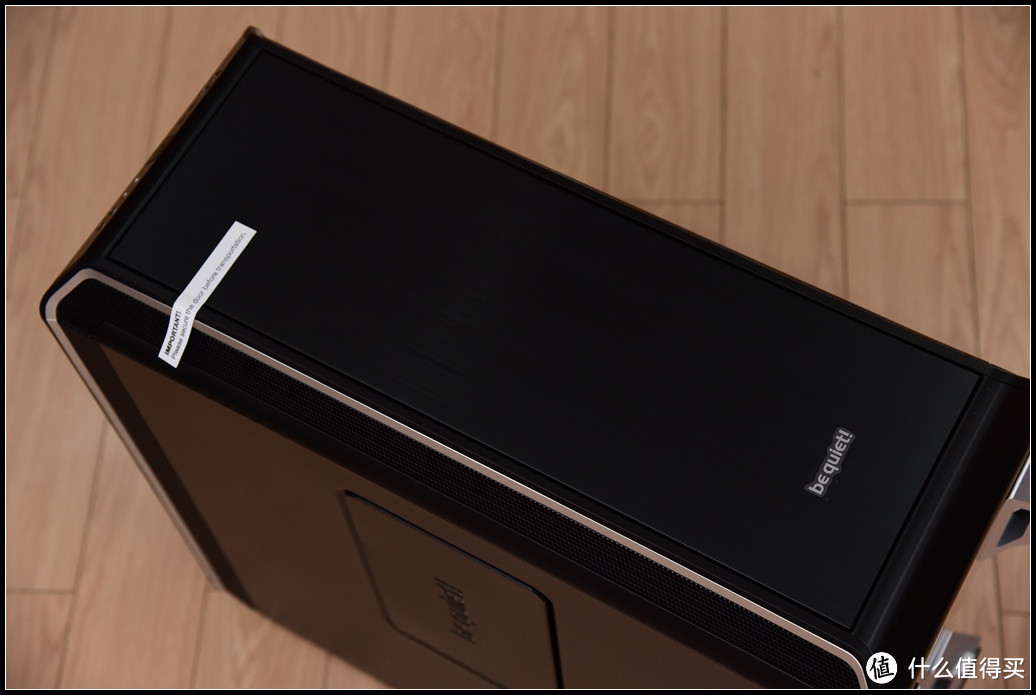

机箱侧板
机箱后面板也配备有一枚14厘米散热风扇。
机箱内部空间很大可以容纳E-ATX规格主板
模组式硬盘笼
大电源仓位安装小电源需要转接支架
机箱内部顶部可以兼容360水冷
静音式侧板,可以选择打开或关闭小窗口,静音、散热、防尘关键是玩家要选择哪个。
三、装机
安装CPU
安装散热器
安装内存,随后安装散热器风扇
安装主板进入机箱
将主板装入
安装显卡
安装M.2扩展卡
安装电源
机箱侧板中用于收纳多余线材的空间
机箱风扇控制面板,使用SATA供电
整机配置:
处理器:AMD RYZEN7 3700X
主 板:MSI PRESTIGE X570 CREATION
内 存:APACERPANTHER8G×2
显 卡:AMD RX5700
固态硬盘:APACERAS2280P4 480G
机 箱:BE QUIET!DARK BASE 900
风 冷:BE QUIET! DARK ROCKPRO 4
电 源:SEASONIC GC650
四、基本性能测试
整机信息:

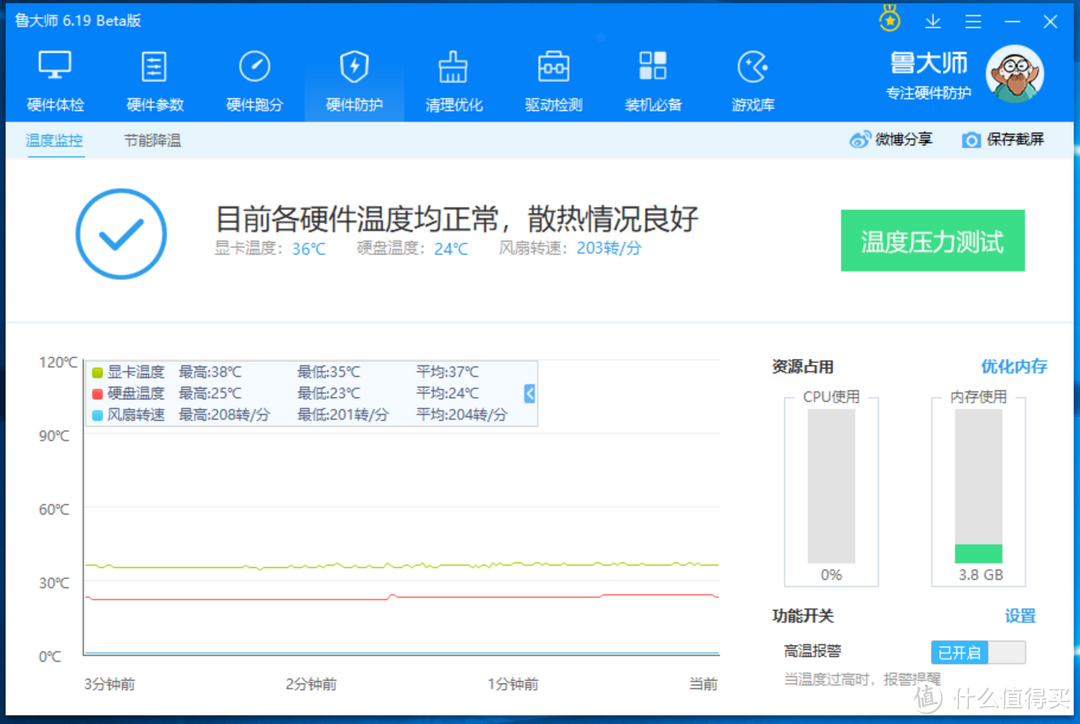

待机温度:
整机性能:
拷机温度:
CPU性能测试:
FRITZ CHESS象棋基准测试
CINEBENCH R15基准测试

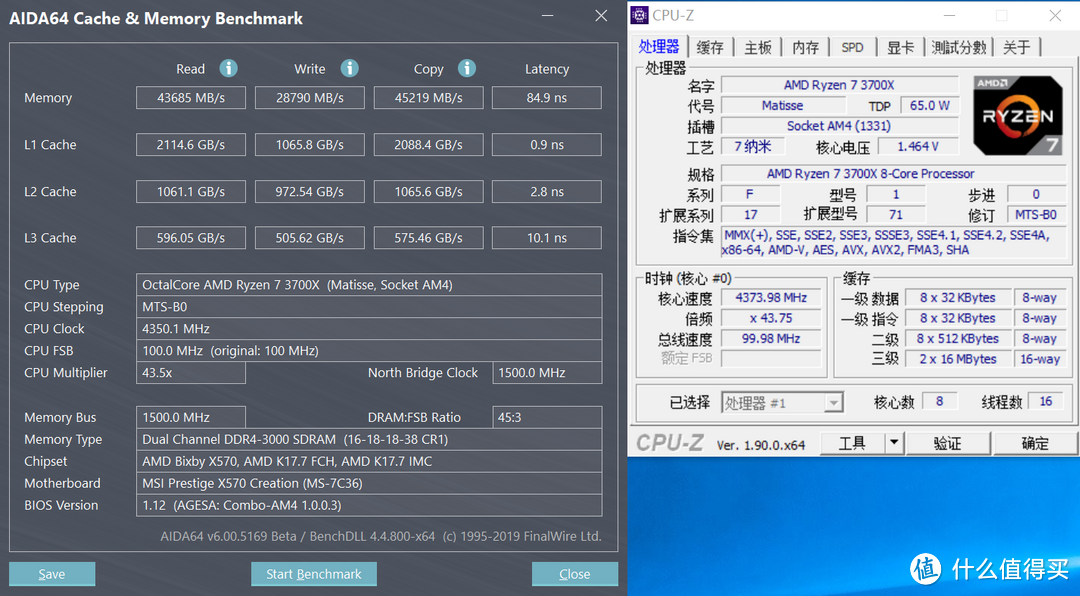

XMP-3000内存缓存性能测试:
显示性能测试:
3DMARK FIRE STRIKE 性能测试
3DMARK FIRE STRIKE E模式性能测试

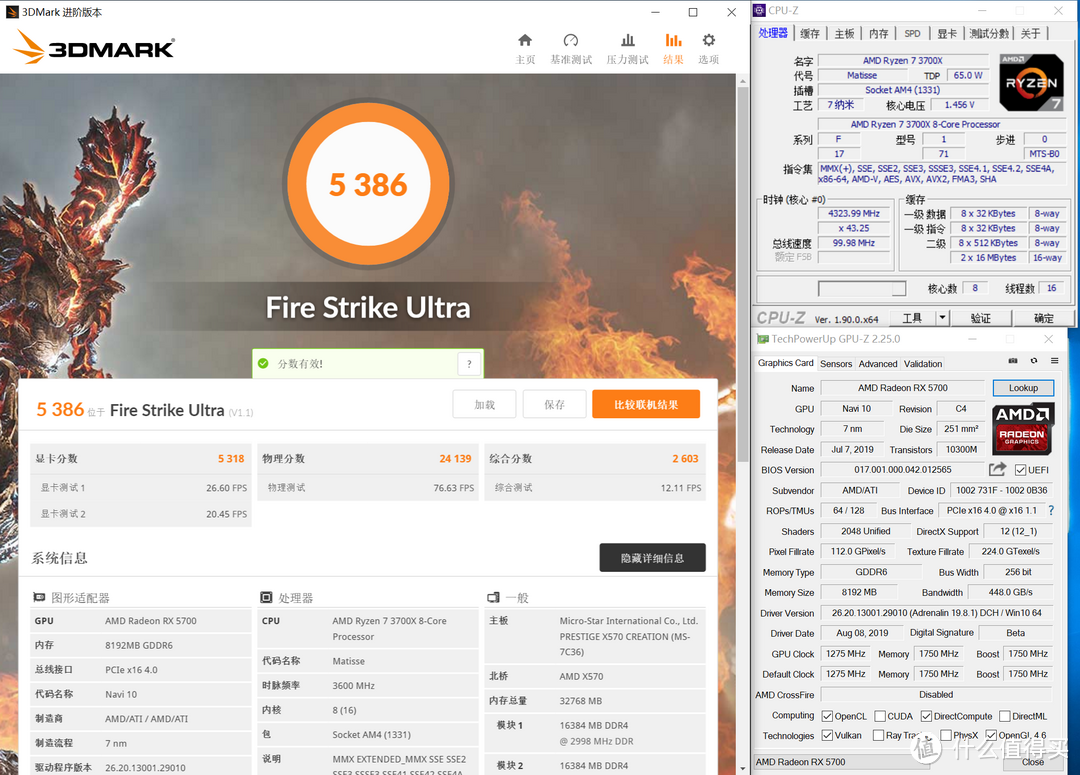

3DMARK FIRE STRIKE U模式性能测试
3DMARK FIRE STRIKE TIME SPY模式性能测试
3DMARK FIRE STRIKE TIME SPY EXTREME模式性能测试
SSD性能测试:
AS SSD BENCHMARK测试
ATTO DISK BENCHMARK测试
CRYSTALDISKMARK测试
TXBENCH测试
纵观整个测试结果,R7 3700X配合RX5700整个平台搭配良好,没有太大的瓶颈,CPU和显卡性能非常强劲。
五、附加测试
1、噪音测试
测试每个风扇的气流速度,并测试整台主机的噪音值。
通过调速器调整前面板风扇速度,测试气流速度。
最低转速
最高转速
机箱后部风扇
风扇最高转速,打开前面板噪音值
风扇最高转速,关闭前面板噪音值
左侧面板噪音值
右侧面板噪音值
后面板噪音值
2、游戏测试
作为新一代显卡,性能的提升是最让人期望的,特别是能够在4K分辨率下胜任各种3A大作是我们的期待。使用3840X2160分辨率,打开垂直同步,将游戏画质设置为高画质,不单独设置每一项,通过BENCHMARK得出测试结果。
《刺客信箱—奥德赛》

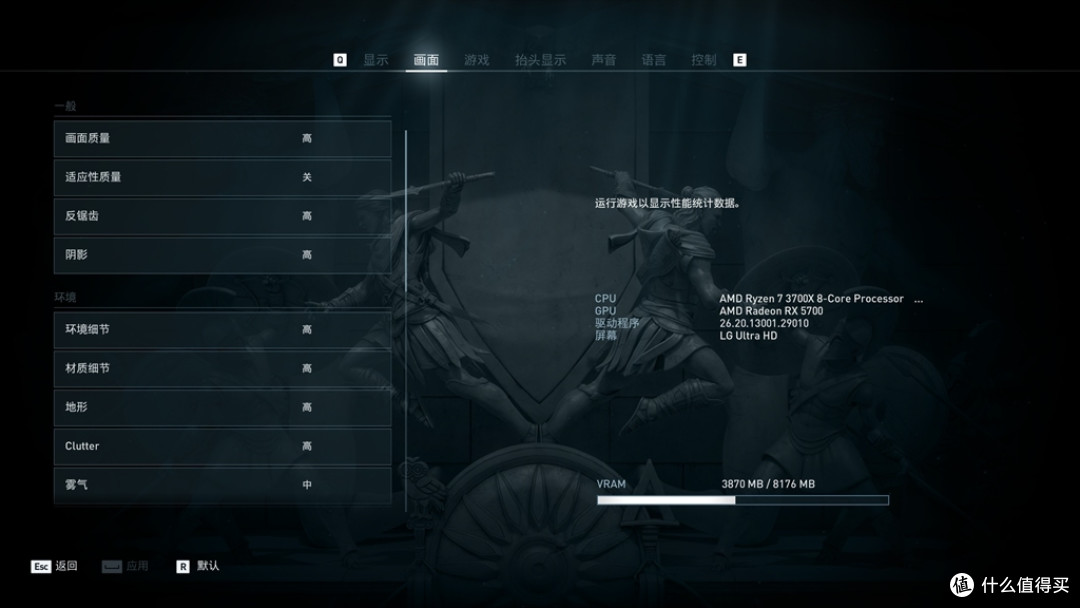

《刺客信箱—奥德赛》和起源一样,内置BENCHMARK可以进行测试,HUD模式可以显示硬件占用情况,结果也是直接可以看到。
游戏画面
运行结果,平均帧数为39。
《孤岛惊魂5》
《孤岛惊魂5》是2018年发布的一款大作,更多的载具和新增的游乐园增加了新的乐趣,单人战役自由度很高。同时,游戏剧情到位,多人模式也令人惊喜。

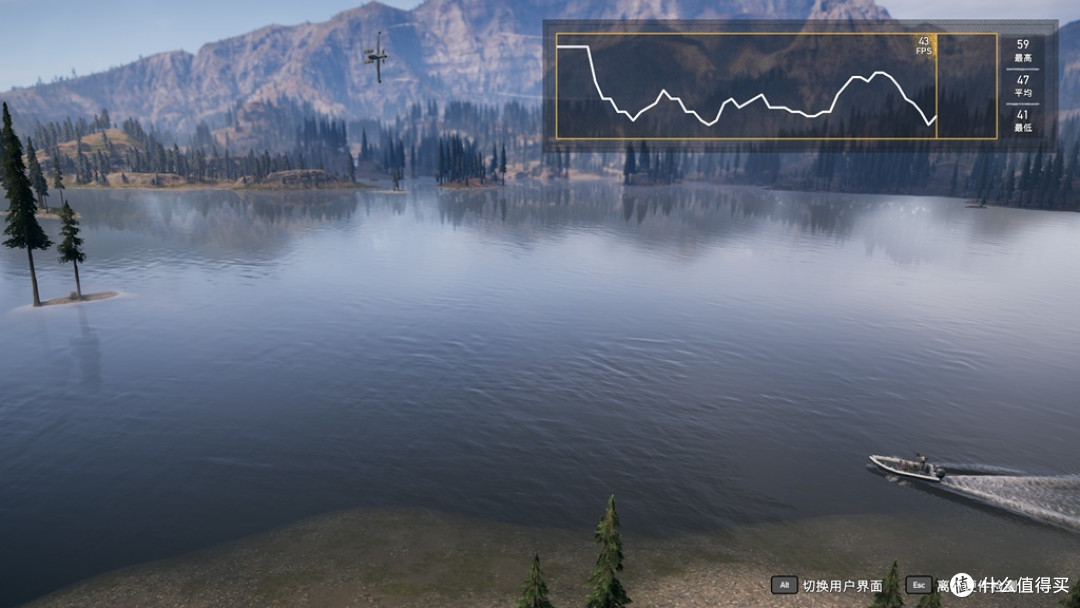

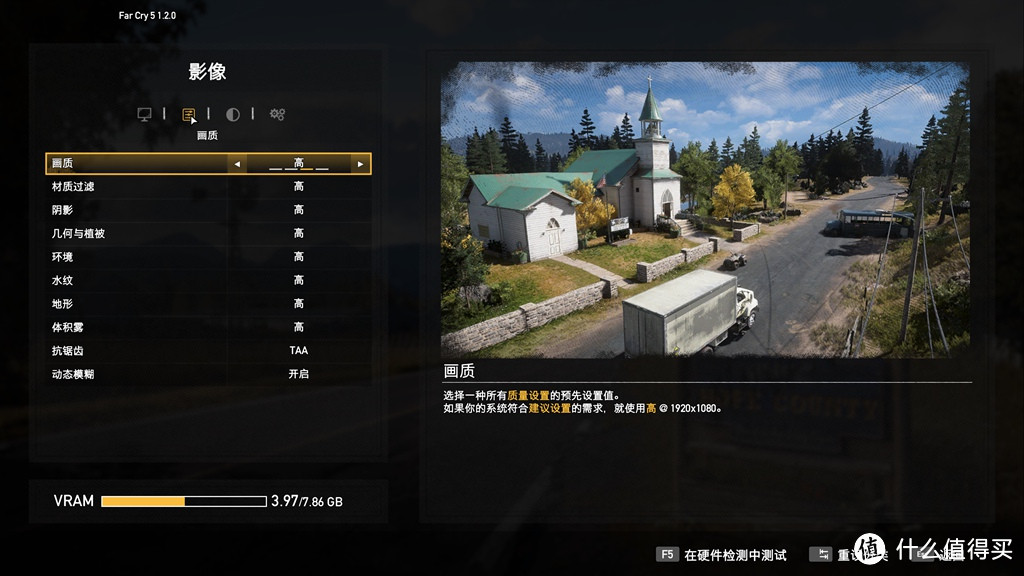

游戏画面
运行结果,平均帧数为47。
《古墓丽影:暗影》
《古墓丽影:暗影》是劳拉系列的最新作品,于2018年发售,在DX12模式下测试。游戏的画面基本上达到了电影,而内容也非常丰满,得到了很高评价,是值得一玩的经典大作。

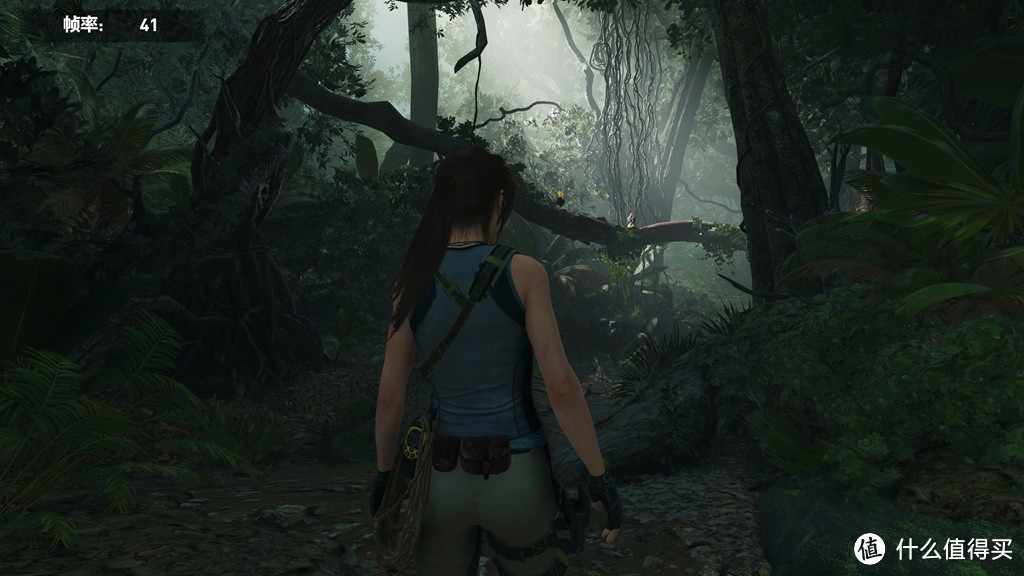

游戏画面
运行结果,平均帧数为45。
综合以上游戏测试,AMD新一代硬件平台面对各路3A大作,均可以在4K分辨率高画质下进行,没有让广大玩家失望。
六、总结
别的不说了,还是那句话“AMD!YES!”。整个平台的性能、静音、散热都能够让人满意。特别是机箱的前面板、侧面板通过开合状态的不同,可以实现不同的静音散热要求,虽然没有RGB加持,但是所带来的静音特性,也是值得的。
