小10000文字 ,几百张示例图片,很辛苦的,劳烦朋友们点个赞支持一下 谢谢

关注我:后续会更新一些实用教程,谢谢

【首先来说,为什么要写这些东西,因为我所写的包括视频都是我自己录制的,整理的操作这些东西的目的,是为了避免很多人走弯路,自认为是高手的,请绕道,没人出生就会一切的,别来装 找存在感 ,要知道天外有天人外有人,欢迎爱好者一起指点 学习 交流!有些是参考网络上有些大神之作自己完善部分 感谢大神们!】

【目录】【篇幅有点长准备好饮料小吃】


第一节:安装PVE(ProxmoxVE)虚拟机

第二节:安装LEDE软路由

第三节:安装NAS黑群晖系统

第四节:NAS黑群晖挂载硬盘

第五节:NAS黑群晖半洗白

第六节:持续更新


需要的软件下文章底部有链接(如果失效请私信我)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

第一节:安装pveProxmoxVE虚拟机


需要准备的东西

一、硬件

1.J1900机器一台(安装pve)

2.键盘鼠标一套

3.能正常使用的电脑一套(远程操作的电脑)

4.8G U盘一个

5.能正常使用的电脑一套(远程操作的电脑)

二、软件

1.Proxmox虚拟机 镜像--点击Download 下载

登录

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


2.UltraISO刻录软件

登录网址,点击免费下载试用 ,下载好以后安装在电脑上

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


三、 制作PVE系统安装U盘

1.将U盘插入电脑主机,打开刚才安装的UltraISO软件,如下图

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点文件,然后点打开,选择刚才下载的PVE镜像打开如图

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.点启动,然后点写入硬盘镜像,下图

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.选择要写入镜像文件的U盘,然后点格式化(U盘里的资料会被清空,格式化前,备份u盘文件),然后点写入,等提示写入完成以后,关闭这个软件。

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


四、安装PVE系统到主机

1.将pve系统u盘插在,j1900主机上面,插上键盘 鼠标 网线,接上显示器,开机按键盘F7(每个主机的主板不同按键不同),在出现的引导界面中,选择刚制作好的系统 安装u盘,要UEFI 开头的,然后按键盘的回车,如图

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.选择Install Proxmox VE 回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点击I agree 我同意

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.选择系统安装位置,然后点击 next下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.下拉菜单选择CHINA,如果没有就手动输入,后面的默认,然后点Next下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.输入密码和邮件地址,然后点NEXT下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.输入域名(随意输入符合域名规则就行),然后输入指定访问ip地址,也可以默认,然后点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.点击INSTALL 安装

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.等待安装完成

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.点击Reboot 重启,重启的时候拨掉U盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

11.出现这个界面,就说明启动成功了,Https:// 这个就是你的远程访问地址,接下来就可以远程访问这台pve进行设置了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


五、配置PVE系统

1.在另一台电脑的浏览器中输入pve虚拟机的地址,就是刚才那个https开头的,然后回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.由于我用的是GOOGLE浏览器,所以我这里要点高级,然后点继续访问,一般其它浏览器不会提示

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程3.最后一行我们下拉选中文,这里我们输入用户名 root 密码是你刚才输入的密码,,然后点登录

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.进入pve虚拟机

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.多网卡主机 那我们就需要添加网卡,选择节点,然后点击系统 ,再点网络,enp1s0至enp4s0,这是我们设备自身的四个网络接口,我们看到的最后一行就是我们现在插了网线,已经读取数据的接口,我们可以双击这个接口,然后备注一下 wan口

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.现在做桥接,点击创建,然后点LinuxBridge,然后输入端口名称ESP2S0,然后点创建 ,用相同的方法,只需要改端口名称我们把剩下的几个网口桥接全部做好- 这样pve系统就装好了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


第二节:安装LEDE软路由

前言:

1,如果你的机器不连接显示器不能开机,可以试试进入bios按F9恢复bios出厂设置下试试。

2,网口设置e1000虽然显示全双工,但是不如virtio(半虚拟化)稳定。

3,虚拟机内软路由和NAS分配核心的时候可以都分成4核(J1900一共就4核心)能更好的利用核心资源。

4,交换机的自动翻转说的是T568A水晶头接法和T568B水晶头接法可以自动翻转。

以上这些取自网络上网友的反馈根据个人使用进行参考

下面正式开始

需要准备的东西

一、 硬件

1.安装好PVE虚拟机的主机一台,通电开机通网络

2.可以上网正常办公工作的电脑一台

二、软件

1.LEDE img镜像

(首先 如果你是自己在koolshare论坛上下载的LEDE固件,建议改一下文件名,因为你下载到的会是一个.gz结尾的压缩包,41.388kb, 解压会出来一个超大的717.312kb的.img结尾的文件,我建议各位把这个解压出来的文件改个名,最好改成lede.img。而且最好是小写的,因为一会有段代码要写,太长就不好输入了)

2.kvm转换工具img2kvm

3.MobaXterm 权限访问ssh scp

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

下载好第三个软件以后 安装在电脑上


三、开始安装LEDE系统

创建虚拟机

1.打开我们的pve系统主机,点击右上解,创建虚拟机

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.节点和名称可以自己输入,然后点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.操作系统选 不需要任何介质

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.系统默认直接点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.磁盘大小说的是你会给LEDE虚拟机分配多少G磁盘空间,因为我是想吧PVE LEDE 黑群晖都装到自带的16G硬盘,所以省点,5G够用

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.LEDE不怎么吃内存 有点吃cpu所以我cpu分多点3核 ,内存后面我分少点

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.内存我分1gb 因为我总共4gb 内存大的可以多分点

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程8.有些朋友会把LEDE的网口模型写为半虚拟化,如果选择半虚拟化的话,从LEDE的设置界面里看,网口处于千兆半双工状态,我这里设置的是E1000就会变为全双工

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.设置ok 点完成

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.现在左上角节点这里,会多了一个小电脑,不过因为没有启动 就是灰色的(虚拟机ID

100就是我们刚创建的)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


二、添加网口

1.选择LEDEOS 那个小电脑-硬件-添加-网络设备

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.那刚才在建立虚拟机的时候已经添加vmbr0了(上网口),所以现在添加下网口,就是vmbr1,同样选择E1000,原因如上

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点击 添加,他这里就会出现一个net1 对应的就是vmbr1 也就是下网口了(多网口的设备可以重复此步骤)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


三、添加引导文件转换文件格式

1.打开我们安装的MobaXterm软件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.双击左边的User Sessions

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点击左上角的SSH

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.输入IP地址 (这个就是我们访问远程PVE主机的数据) 然后点ok

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.打开192.168.168.12的主机名,输入用户名一般是root,然后输入我们的密码回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.进入软件主界面.

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.把我们开始下载的那两个文件LEDE.img和img2kv ,拖入这个窗口左边的目录框中

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.软件左边会有 进度显示,上传完成以后,多了两个文件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.我们用 ls命令看一下,这里会显示 刚添加的两个新文件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.接下来 就是转换了,这个要输入代码,我把代码格式复制下来,然后你们可以根据 自己的机器编码 改一下就行

在这个软件里ctrl+v粘贴是不能用的,所以你可以复制我的代码,然后右键选择paste进行粘贴操作

1.先输入这个代码

chmod +x img2kvm

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


2.再输入 这个代码

./img2kvm lede.img 101 vm-101-disk-1

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

输入代码或粘贴代码以后回车,因为我的虚拟机id是100 ,所以我把101改成了100,你们使用的时候根据自己的实际数据改

下面是代码以后的界面

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


四、设置引导

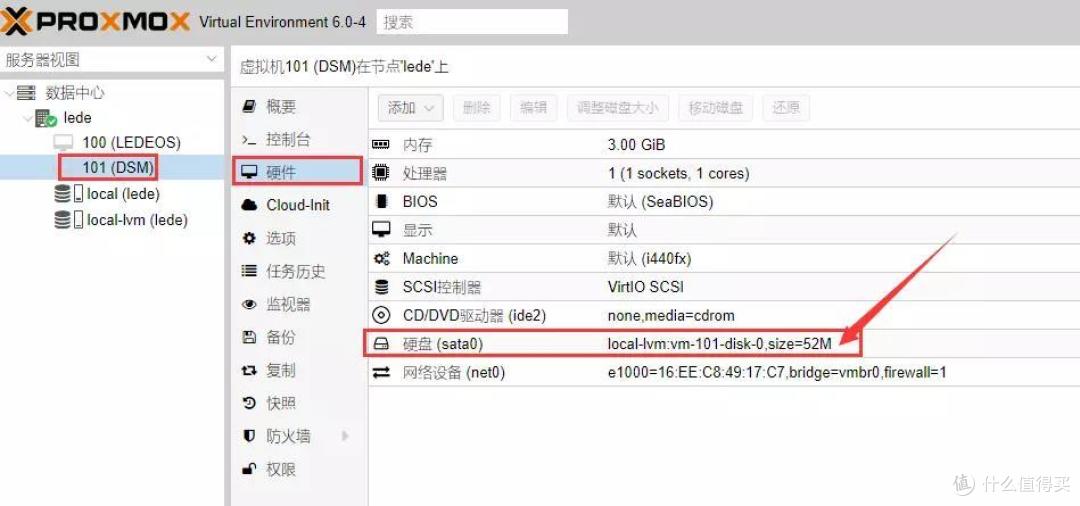

1.完成上面的操作以后,我们回到虚拟机界面,会发现,硬件里面出现一个 未使用的磁盘0

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.我们双击这个未使用的磁盘0,然后点添加,会多出一个 scsi1的704M磁盘,这个就是LEDE系统的引导盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点击 我们的虚拟机,点选项,然后点 引导顺序,选择 scsi1然后点OK

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.现在我们点启动,运行开机我们的LEDE软路由(如果下方状态栏有错误提示,我们就点重启,把我们的PVE虚拟机 整个重启一下)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.启动之后,这个虚拟机上多了一个 绿色小箭头,这样就是启动了,然后我们点控制抬,如果出现下图界面,说明我们的路由器已经正常开机运行

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.如果停止不动,就按回车,就会出现下面那个openwrt的图,这样 lede路由系统 就完全安装成功

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


五、简单设置路由

操作:拔掉之前lan1网口的网线,换一根网线 一头连接j1900 的 Lan1 口 ,一头连接你的电脑的网口。

1.打开 浏览器输入 192.168.1.1 回车,出现登录界面 ,(默认登录密码是koolshare 用户名是root)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

*.进入路由界面(温馨提示:这里要说一下,如果已经出现openwrt界面了,但是点着没反应,进不到路由里面,那么就把电脑的ip地址改一下,改成固定别的ip,等路由设置好进去设置完以后,再恢复自己电脑ip)


【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.更改登录密码:点系统-管理权-主机密码-输入密码并确认-然后点保存

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.设置lan口,网络-接口-lan。Ipv4地址改成xxx.xxx.xxx.xxx(这个数据定义,因为后面要用到,登录等什么的),然后点保存改ip会保存的比较多,点击保存之后大概30秒之后会跳出一个窗口问你退回还是强制保存,点击强制保存,可能又要再等个三十秒改路由器ip才算改完。,然后接着操作,

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.然后修改lan的物理的硬件端口,先把桥接端口的选项去掉。保存(网络-接口-LAN-物理设置-取掉桥接的钩-保存)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.下图这个接口, 选eth0 这个就是软路由两个网口的上网口。(网络-接口-LAN-物理设置-选择eth0物理上网口-保存)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.接着设置宽带,让LEDE软路由拨号(如果使用的是网络供应商提供自带路由功能的光纤猫拨号,就需要把wan口取消,把两个网口都设为lan口),WAN口-切换为pppoe协议(网络-接口-wan-一般设置-基本设置-协议选 pppoe—切换协议-保存)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.设置pppoe拨号(在用户名栏和密码栏输入网络供应商提供的上网账号密码,)然后点保存

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.下面WAN和WAN6的物理设置-接口进行设置,选择这个eth1。保存

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.大概就设置完了,然后我们把这个LEDE路由关机(系统关机-执行磋机),然后把PVE关机

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


六,硬件网络布局

1.光纤入户-光纤猫WAN网口(不带路由功能的,如果有路由功能关闭路由功能)---软路由下网口

2.软路由上网口--路由器AP lan口(由于软路由没有AP功能无线不能链接,所以这里用的这个路由器只需要用到AP功能,不需要路由功能)

3.路由器上的AP其他lan口----电脑 或游戏机或电视或手机终端使用

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


七、测试OK没问题,进行配置自动开机

1.开启PVE虚拟机 启动LEDE软路由

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.用终端连接网络,测试无线 有线网络链接是否正常,正常不就进行下一步

3.点lede节点上的 软路上由虚拟机,点选项---双击开机自启动—勾选开机自启动—点ok--所有的lede配置结束

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


第三节:安装DSM 黑群晖系统

前言:

正式安装之前,需要检查引导版本和系统安装包的版本是否匹配,不要刷了3617的1.02b引导去安装6.2版本或者刷了3615的1.03b的引导去安装3617的安装包,否则有可能报错21。正确的做法是:3615和3617的1.02b引导安装对应是6.17的安装包,3615和3617的1.03b引导安装对应是6.2或者6.21的安装包,918的1.03a2引导只能安装918的6.2版本,918的1.04b引导可以安装918的6.2和6.21版本。

一、 硬件

1.安装好PVE虚拟机的主机一台,通电开机通网络

2.可以上网正常办公工作的电脑一台

二、软件

1.DS3615_6.17-15284.img引导镜像

2.DS3615_6.17-15284.PAT系统 安装程序

3.kvm转换工具img2kvm

4.MobaXterm 权限访问ssh scp

5.EditPlus5 文件编辑软件

6.OSFMount磁盘工具

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

下载好第四个软件以后 安装在电脑上

1.创建虚拟机

1.打开我们的pve系统主机,点击右上解,创建虚拟机

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.虚拟机ID和名称可以自己输入 ,然后点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.操作系统选: 不使用任何介质

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.系统默认直接点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.磁盘大小说的是你会给DSM虚拟机分配多少G磁盘空间,这个硬盘空间随意写,后面要删除掉的

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.CPU我分1核,这个可以根据 自己,后面也可以修改

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.内存我分3gb 因为我总共4gb 内存大的可以多分点

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.内存网络这里切记选择 Intel E1000(网上有人说半虚拟化更稳定,我参考的教程里说有的群晖不认半虚拟化模型)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.设置ok 点完成

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.现在左上角节点这里,会多了一个小电脑,不过因为没有启动 就是灰色的(虚拟机ID 101就是我们刚创建的)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


2.删除硬盘

1.删除硬盘,选择“DSM” --> "硬件",找到硬盘,选中点击“分离”

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.点击是以后我们会发现,硬件列表中多了一个磁盘0- 选中未使用的磁盘0,点击“删除”

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


3.设置硬盘及引导

1.打开 MOBAXTERM软件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.双击左边的User Sessions

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点击左上角的SSH

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.输入IP地址 (这个就是我们访问远程PVE主机的数据) 然后点ok

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.打开192.168.168.12的主机名,输入用户名一般是root,然后输入我们的密码回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.进入软件主界面.

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.把我们之前下载准备好的img2kvm和DS3615_6.17-15284_1.02b.img文件拖入软件和目录

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.拖入上传完成以后 ,输入ls 回车 查看加入完成就ok了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.选中刚才上传的DS3615.6.17-15824_1.02b.img,点鼠标右键 ,然后点rename

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.修改成DS3615.img,然后点OK

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

11.在软件中粘贴或输入下面命令 然后回车

chmod +x img2kvm

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

12.在软件中粘贴或输入下面命令 然后回车

./img2kvmDS3615.img 100 vm-101-disk-1

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

我的机器更改以后如下

./img2kvm DS3615.img 101 vm-101-disk-1 我粘贴在软件中 然后回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

13.进入101 DSM虚拟主机,然后点,硬件设置,选中未使用的磁盘0,点击编辑

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

14.选择SATA –无缓存-local-livm---点添加(这里注意总线/设备的接口一定要是 sata)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


15.这里会多出一个52m的磁盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

16.虚拟机-选项--引导顺序,改为硬盘,Disk ‘sata0’---OK

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

17.虚拟机—硬件-”,添加“添加”下拉菜单中的“硬盘”,总线/设备选择SATA和1,存储选择local-vm,磁盘大小设置为8G够用(这里注意总线/设备的接口一定要是 sata)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


4.安装DSM黑群晖系统

1.选择101编号也就是DSM 刚才建立的虚拟机,然后点启动

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.点DSM虚拟机—再点控制抬,出现下面的界面就说明引导启动成功了,

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.打开浏览器进入http://find.synology.com/然后回车,会出现以下界面(如果你的局域网内有多台群晖,请正确选择你需要装系统的dsm,这里也可以用群晖助手Synology

Assistant 进行操作 这个请自行百度),我这里有三台群晖,所以在这个界面往右边箭头点 会出现三台机器,我选择的是Diskstation,状态DSM未安装的这台进行安装

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.我们点击联机

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.勾选许可协议,然后点确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.点击设置

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.这里点击手动安装

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.点浏览,然后找到我们前面准备好的 这个引导文件对应的镜像. PAT格式的文件,然后点打开

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程9.点击立即安装

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.勾选复选框,然后点确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

11.开始安装 准备过程中

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

12.输入DSM名称也就是服务器名用户名 密码 取掉下面复选框的钩,然后下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

13.选择下载DSM更新让我选择是否安装,取掉下面两个复选框的钩 然后点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

14.由于我们是黑群晖,所以点 跳过此步骤,然后 点 是

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

15.取掉复选框 前面的钩 然后点 前往

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


4.简单设置DSM黑群晖系统

1.这个界面 点击跳过

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.勾选复选框 然后点 确定,再关闭这个 界面

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点控制面板--新和还原—更新设置—选择仅重要更新-取掉自动检查复选框的钩—确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.点控制面板---高级模式---计划任务

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.勾选 拥有者 更新计划的复选框 然后动作----删除

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程6.查看一下我们安装的这个系统 的版本信息 这样简单的群晖安装我们就结束了,点击控制面板-信息中心

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


第四节:NAS黑群晖挂载硬盘

一、给PVE机上挂载硬盘(就是添加硬盘)

1. 先把DSM黑群晖的虚拟机关机(这步很重要 不关机后面操作会有错误,加的硬盘为红色字体) 点右上角的头像,然后点关机,切换到DSM虚拟机界面看一下,图标变成灰色那么就关机成功了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2. 我们先看下PVE,节点-磁盘-没加之前就这一个SSD硬盘,点pve节点---磁盘---显示的只有一个硬盘-----把硬盘链接到 pve虚拟机上 接好数据线和供电线,然后我们再点PVE节点---磁盘---会发现多出一个我们刚才新接上线的磁盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.打开 MOBAXTERM软件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.双击左边的User Sessions

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.点击左上角的SSH

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.输入IP地址 (这个就是我们访问远程PVE主机的数据) 然后点ok

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.打开192.168.168.12的主机名,输入用户名一般是root,然后输入我们的密码回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.进入软件主界面.

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.在这里输入这个/dev/disk/by-id/ 然后按回车,就是为了找到by-id这个文件夹我们也可以手动去找一下的,会出现下图

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.根据PVE机器里面我们刚才加的这个硬盘的型号,在软件中找到对应硬盘型号

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

11.我们需要把这个硬盘的文件名复制下来 后面要用,在需要复制的文件上点右键---Rename

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

12.选中出现对话框中的所有字符,点击鼠标右键 ,然后点复制,(为了方便,可以把把我们复制的东西找个记事本粘贴保存一下防止丢失)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

我们刚才复制的文件名是:ata-ST500DM002-1ER14C_W4X0DATD (每个人不同)


qm set 100 --sata2 /dev/disk/by-id/ata-ST3000DM001-1ER166_Z504JEKH 复制代码

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

例如我现在虚拟机的编号是101 我准备加一块硬盘 然后硬盘信息是ata-ST500DM002-1ER14C_W4X0DATD

那么我的整个命领就变成了

qm set 101 --sata2 /dev/disk/by-id/ata-ST500DM002-1ER14C_W4X0DATD

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

根据自己的数据改一部分

13.复制我的 命令行到软件中 然后回车(在这个软件里ctrl+v粘贴是不能用的,所以你可以复制我的代码,然后右键选择paste进行粘贴操作)出现 update开头的 就说明 添加成功了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

如果你有几块硬盘 需要添加 那么就改变 如下规则

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

添加成功就可以把这个软件关掉了。

PS: 如果代码输入错了怎么办?

比如说你添加两个硬盘 都写成sata*了(这个型号的意思是说两个硬盘的数字一样了)

那么两个硬盘就都会在PVE虚拟机里显示sata* 一样的数字,那我们再去PVE虚拟机-找到我们装黑群晖的DSM虚拟机-硬件-点击其中一个硬盘(需要改的那个硬盘),然后点击上面的"分离"按钮,然后再打开MobaXterm软件,再把刚才那个本来应该输入sata*的代码重新写一遍就行了

14.如果全部操作正确那么我们在dsm虚拟机的硬件中会发现多出来的新加的硬盘 点击DSM虚拟机---硬件-会发现我们刚才新增加的硬盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

15.现在我们启动 dsm虚拟机,也就是启动群晖主机

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

16.控制台出现这个界面,主机就启动成功了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

17.登录群晖ip地址,就是我们前面设置dsm那个地址,我的是http://192.168.168.186:5000(每个人都不同),回车,然后输入用户名 密码 点登录

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

18.点左上角的 主菜单按钮----存储空间管理员

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

19.这里显示两个硬,一个是我们的 pve系统 那个16g固态,另一个就是我们刚才加的那块硬盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

20.点击RAID Group—新增—选用于多个券---下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

21.由于我的是单硬盘 没有数据保护 把以我选择Basic 你们可以根据自己的情况设定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

22.选择需要加入或创建群组的硬盘,然后从左边 拖入右边,再点下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

23.选 第一项 是 然后下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

24.点 应用(以上这些都可以根据自己的实际需要 设置)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

25.出现这个提示点 确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

26.点存储空间—新增—RAID Group1(因为我只有一个磁盘群组 如果你多的话这里可以自己选择)—确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

27. 接下来我们创建共享文件夹 点控制面板---共享文件夹

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

28.点新增—输入文件夹名称----输入说明—选择磁盘空间位置---勾选启用回收站---点确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

29.下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

30.如果需要限制使用大小就勾选,然后输入容量,不需要就直接下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

31.勾选管理员 权限可读写 点确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

32.现在这个共享文件夹 就建立完成了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


第五节:黑群晖通过DDSM半洗白

黑群晖通过DDSM半洗白后正常使用video staton转码功能


一、启用Open vSwitch设置

1.点控制面板—网络--- 网络界面—管理—Open vSwitch设置

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.勾选启用Open vSwitch然后确定

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


二、安装DOCKER,创建DDSM

1.点套件中心,然后在搜索框输入 docker ,然后回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.点安装 套件 等待安装完成

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.点主菜单—找到docker 打开

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.点DSM—新增—勾选创建快捷方式—点选 网页—下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.默认 下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.默认 下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.选手动上传,然后点后面的立即下载,等待下载完成

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.下载完成以后 点浏览 ,找到刚才下载的pat文件—点打开

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.勾选完成以后,自动开机,如果没有勾选,就等完成以后手动点开机,点击 应用

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.在初始化容器

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程11.出现这个ip地址的时候 ,我们的DDSM就运行开机了

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程12.打开电脑浏览器,输入上面的地址192.168.168.22(每个人地址不同根据 显示的数字输入),然后输入账号 密码 下一步

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

后面设置的界面省略,前面已经演示过了,都一样

13.启动之后---点控制面板----信息中心

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

14.复制和保存一下 这个序列号 后面要用

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

15.关掉这个DDSM

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

16.现在我们用不到这个DDSM了,所以把他删除掉,点主菜单—DOCKER

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

17.DSM—选中刚才建立的DDSM—操作---删除

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

18.点套件中心,然后点推荐—把右边图中这四个套件 安装上去

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程


二、修改引导文件 img文件中的 SN

1.找到我们前面准备的DS3615_6.17-15284.img引导镜像

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

2.把这个文件复制一份放在另一个文件夹, 然后重命名为DS3615(这个文件非常重要我们后面洗白要用到,所以要知道你放在那里)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.打开 OSFMount虚拟光驱软件打开img后再修改

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.点击左下角-Mount new,选择我们刚才单独弄的文件夹,里面的 个DS3615.img的镜像文件—点打开---点next

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.选择part0 点next

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.再把下面Read-only drive的选项去勾后点击 MOUNT

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7. 在OSFMount软件里双击镜像后打开grub目录,编辑grub.cfg文件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.打开Grub文件夹

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.安装和打开我们前面准备的EditPlus 5 软件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.将Grup文件夹中的 grup.cfg文件 拖入Edit plus软件中

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

11.找到SN这行 然后把我们前面DDSm复制保存的 替换进去(只替换=号后面的数值)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

12.然后点 文件 -------保存---然后关闭这软件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

13.切换到 OSFMount 这个软件窗口,又击PART0镜像

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

14.在出现的文件框内 双击GROUP文件夹----删除grub.cfg.bak 这个文件—然后再返回到OSFMount 这个软件窗口

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

14.OSFMount 这个软件窗口---点Dismount all & Exit


三、修改DSM虚拟机引导盘,进行半洗白

1.PVE系统下—点DSM虚拟机—硬件----52M那个磁盘----分离---点 是

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程2.点未使用的磁盘0 然后点删除

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

3.打开我们前面使用过的 MobaXterm 软件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

4.双击左边的这个pve虚拟机的地址

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

5.打开192.168.168.12的主机名,输入用户名 一般是root

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

6.进入软件主界面,选中左边的DS3615.img---点右键---delete 删除

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

7.把我们制作好的那个就是刚 修改了SN的DS3615,img文件 上传到这个机上 ,拖上来就行

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

8.输入ls命令 回车 会看到多出来的 文件

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

9.在软件中粘贴或输入下面命令 然后回车

chmod +x img2kvm

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

10.在软件中粘贴或输入下面命令 然后回车

./img2kvmDS3615.img 100 vm-101-disk-1

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程11. 我的机器更改以后如下 我粘贴在软件中 然后回车

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

12. 进入101 DSM虚拟主机,然后点,硬件设置,选中未使用的磁盘0,点击编辑

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

13.选择SATA –无缓存-local-livm---点添加(这里注意总线/设备的接口一定要是 sata)

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

14.这里会多出一个52m的磁盘

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

15. 虚拟机-选项--引导顺序,改为硬盘,Disk ‘sata0’---OK

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

16.选中我们的dsm虚拟机点启动

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

17.登录DSM群晖系统

浏览器 登录http://192.168.168.186:5000/我们的群晖ip,点击还原

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

18.输入 用户名 密码 登录

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

19.点击 控制面板—信息中心---会发现我们的产品序列号变了---洗白结束

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

【保姆级】蜗牛星际C款双千兆网卡安装 PVE虚拟机 LEDE软路由 NAS黑群晖 三合一系统及硬盘挂载 教程

工具软件包链接 提取码:n38r(失效请私信我 谢谢)


小10000文字 ,几百张示例图片,很辛苦的,劳烦朋友们点个赞支持一下 谢谢


关注我:后续会更新一些实用教程,谢谢


展开 收起

Synology 群晖 DS220+ 2盘位NAS (赛扬J4025、2GB)

Synology 群晖 DS220+ 2盘位NAS (赛扬J4025、2GB)

2179元起

Synology 群晖 DS920+ 4盘位 NAS存储(J4125、4GB)

Synology 群晖 DS920+ 4盘位 NAS存储(J4125、4GB)

2190.84元起

Synology 群晖 DS918+ 四盘位NAS(J3455、4GB)

Synology 群晖 DS918+ 四盘位NAS(J3455、4GB)

暂无报价

Synology 群晖 DS423+ 4盘位 NAS网络存储 (Intel四核 、无内置硬盘)

Synology 群晖 DS423+ 4盘位 NAS网络存储 (Intel四核 、无内置硬盘)

4099元起

Synology 群晖 DS420+ 4盘位NAS (赛扬J4025、2GB)

Synology 群晖 DS420+ 4盘位NAS (赛扬J4025、2GB)

3090元起

Synology 群晖 DS224+ 双盘位NAS(赛扬J4125、2GB)

Synology 群晖 DS224+ 双盘位NAS(赛扬J4125、2GB)

2849元起

Synology 群晖 DS1621+ 六盘位NAS (V1500B、4GB)

Synology 群晖 DS1621+ 六盘位NAS (V1500B、4GB)

6899元起

Synology 群晖 DS218+ 2盘位NAS (RTD1296、2GB)

Synology 群晖 DS218+ 2盘位NAS (RTD1296、2GB)

暂无报价

Synology 群晖 DS720+ 双盘位NAS(J4125、2GB)

Synology 群晖 DS720+ 双盘位NAS(J4125、2GB)

4099元起

Synology 群晖 DS218j 2盘位NAS(Armada 385 88F6820、512MB)

Synology 群晖 DS218j 2盘位NAS(Armada 385 88F6820、512MB)

1359元起

Synology 群晖 DS1821+ 8盘位NAS (V1500B、4GB)

Synology 群晖 DS1821+ 8盘位NAS (V1500B、4GB)

8899元起

Synology 群晖 DS220J 2盘位NAS (RTD1296、512MB)

Synology 群晖 DS220J 2盘位NAS (RTD1296、512MB)

1400元起

Synology 群晖 DS923+ NAS网络存储服务器 标准无硬盘

Synology 群晖 DS923+ NAS网络存储服务器 标准无硬盘

4950元起

Synology 群晖 DS220j 双盘位NAS(RTD1296、512MB)

Synology 群晖 DS220j 双盘位NAS(RTD1296、512MB)

1190元起

Synology 群晖 DS216play 2盘位NAS (STiH412、1GB)

Synology 群晖 DS216play 2盘位NAS (STiH412、1GB)

暂无报价

Synology 群晖 DS418play 4盘位NAS(赛扬J3355、2GB)

Synology 群晖 DS418play 4盘位NAS(赛扬J3355、2GB)

暂无报价
209评论

  • 精彩
  • 最新
提示信息

取消
确认
评论举报

相关好价推荐
查看更多好价

相关文章推荐

更多精彩文章
更多精彩文章
最新文章 热门文章
3.3K
扫一下,分享更方便,购买更轻松
