闷罐上塔式?乔思伯C2上猫头鹰D9L

2020-02-10 15:00:17 4点赞 2收藏 9评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。

     这个改造其实年前就完成了,因为太懒了,所以一直没写。至于为什么想到要给乔思伯C2这个闷罐改上塔式,首先是因为这台机器很早就装好了,一直在上班的时候干活用;其次桌面位置有限,而且红色的C2还是蛮漂亮的,就不想换机箱了,也不想改变机箱的外观;同时由于年前双十一更新了配置,以前的垃圾风冷压不住,用一用就降频,也没有空间上水冷。基于以上这三点我就想这个小机箱能不能上个小点的塔式。     先看下配置:

整体配置整体配置

    配置一般,干活肯定够用了,之前用的微星的B450M pro M2 Max,后来想有机会试试插4个内存条,于是换了技嘉的B450M DS3H,换完到现在也没买另外两个内存(主要是错过了最便宜的时候,就等等吧)。

    锐龙r7 2700是65W,如果不是闷罐的话一般风冷都能压得住。然而我的不仅是闷罐,散热器还是酷鱼的Z39,考虑C2仅有的一点点风道,我选的是向外吹风的Z39散热器,原配的风扇声音巨大,我换了猫扇虽然安静但基本都是满转还会降频。

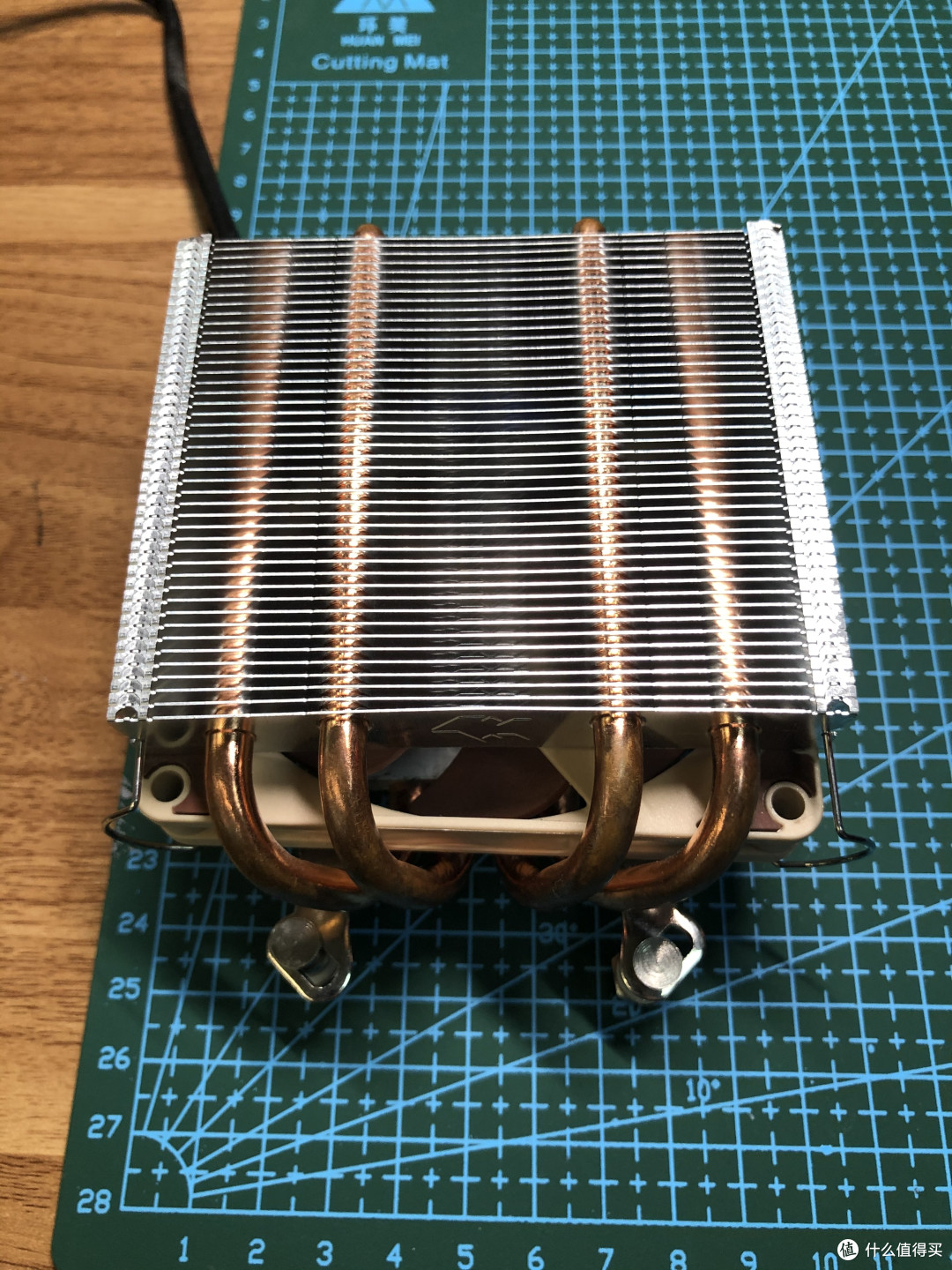

Z39+猫头鹰9cm风扇 Z39+猫头鹰9cm风扇

      为了解决散热问题,我想到用一个120水冷,但是装了显卡之后根本没有位置上水冷。后来看了乔思伯C2官方给的散热器限高是80mm,然后我又找了找看有没有这个高度的塔式,除了几款服务器的小型开飞机散热器,基本没有合适的。偶然看到了猫头鹰的NH-D9L这款散热器,高度是110mm。我想110mm比80mm差了20mm也就是2cm,而且C2的散热器限高是根据标准的ATX电源,那我要是换成SFX电源不就有更多的空间了吗?

 NH-D9L  NH-D9L

        理想是美好的,现实是骨感的,我买了个ATX转SFX的转接板,兴奋的装上去,以为这就OK了,然而显示告诉我,这样装还是存在干涉,由于大部分的转接板都是电源在中间,于是装了散热器之后装不上电源。这下就很尴尬了,但是我试了试空间,SFX电源+D9L这个搭配实际上是可行的,于是我就开始了我的小魔改。

 装上散热器(显卡是公版换的散热器) 装上散热器(显卡是公版换的散热器)

     首先D9L高度主要是限制于风扇的高度,而风扇的高度有一小部分是因为扣具的螺丝干涉,于是我把风扇的外壳磨掉两块,让出螺丝的位置,这样风扇就下降了几毫米,整体高度就降了几毫米。

两个边打磨出两个弧两个边打磨出两个弧

      散热器的高度让出的位置并不多,主要还是在转接板上做文章,因为空间有限,所以电源几乎要贴到机箱边缘才能不干涉,于是我自己设计了一个转接板,完全不会出现和散热器干涉的现象,并且能稳定的安装电源。

 加工出来还是很粗糙,要自己打磨 加工出来还是很粗糙,要自己打磨

 加工出来还是很粗糙,要自己打磨     自己cnc了一块铝板,很粗糙必须打磨,大学的实训没白学。手头没有机器只能自己一点一点用砂纸磨,累死了。自己用就没弄那么完美。

打磨完的样子 打磨完的样子

    装完的样子就是这样,无视那些凌乱的线,这机箱实在是不知道怎么走线,反正扣上侧板就看不见了。



侧面侧面



背面 背面

    整体装完还是很稳定的,没有降频,待机37°左右,其他的测试忘了截图,等上班之后再补上。

    以上就是乔思伯C2上塔式的全部内容, 这次对机箱的改动不大,没有在机箱上打洞什么的,整体来说很符合我的期待。这机箱虽然是闷罐但是改造性很大,我看很多up主魔改这款机箱后都很好看,比较时候有动手能力和创造力的朋友。有几点要注意:1.机箱边缘很锋利,各位装机时候要小心。2.螺丝很容易滑丝,后期就会螺丝拧不紧,甚至有的螺丝会掉下来。     谢谢大家观看~作者:whistle鑫
