硬件装机 篇七十五:迷你路由器——TP-Link TL-WR702N路由器 晒物
购买理由
双十一的时候在京东疯狂扫货,为了买白菜都把免邮券用掉。到真正想买东西的时候,才发现要运费又没免邮券了。只能凑单东西到99元,闲逛京东时发现了这款TP-Link TL-WR702N迷你路由器,双十一特价49元,还能叠加活动优惠券满减,就一块撸了。
展示拆解

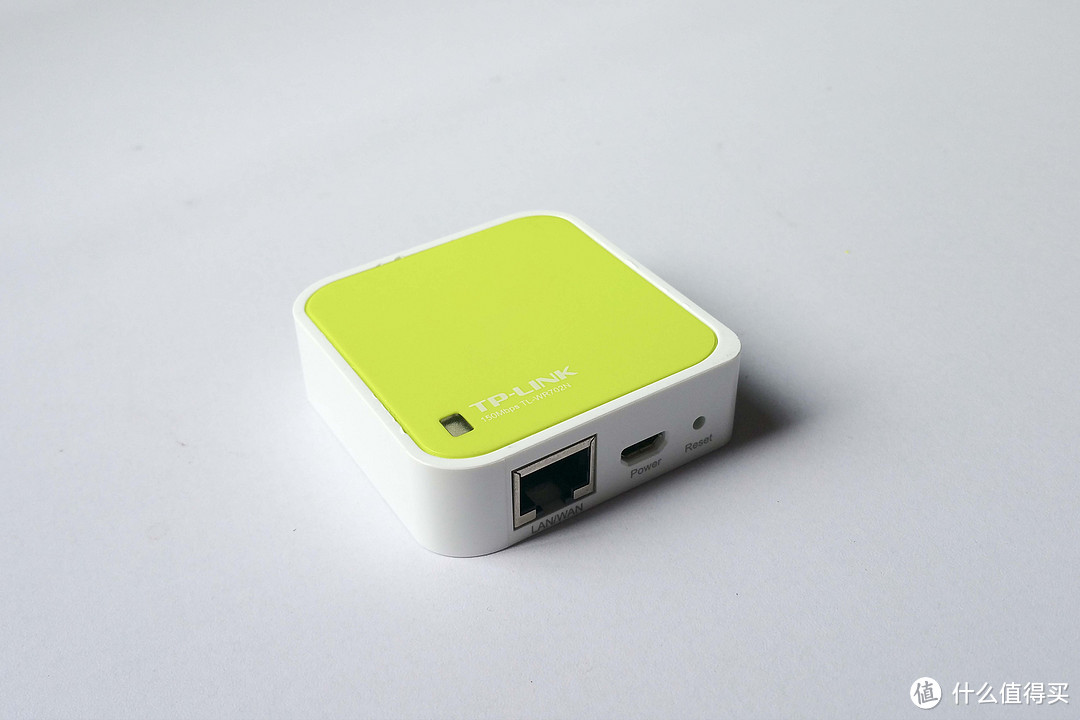

TP-Link TL-WR702N路由器非常迷你,整体大小是57mm x 57mm x 18mm,重量上只有170克。
背面是路由的相关参数,带有一个micro usb接口作为供电,一个RJ45百兆网线口进行传输。无线速率方面只有2.4g 150M,相对较为落后。这款路由的卖点,更多是作为一个便携路由器,方便商务人士出差到酒店等场所使用。
我购买这款迷你便携路由器当然不是使用的,而是打算拆掉其PCB另作他用。
拆解非常的简单,撬开上壳的卡扣就能看到内部元件。
PCB板子一如所料其实很薄,厚度都是那个RJ45网口造成的。
主芯片使用的是ATHEROS的AR9331芯片,采用MIPS 24kc内核,说明可以刷个openwrt系统。集成了1个802.11n MAC/BB/Radio,集成PA和LNA,是一款低成本的IEEE 802.11n 1*1 MIMO Wi-Fi SoC。在802.11n模式下,20MHz模拟频宽时,最高无线速率为72Mbps;40MHz模拟频宽时,最高无线速率为150Mbps。目前300Nbps都普及的年代,显得相当落后。
使用镊子辅助,推开卡扣,就能将PCB主板与底壳分离出来。
整体的PCB主板一览。根据网上教程,只要补焊上元件,再刷固件,就能将WR702N变成更高级的WR703N。
背面的PCB主板一览,带有TP-Link的丝印,右下角那个8sop芯片就是Flash。
我打算是将其改成usb设备无线转换器,详细可以看看我之前的教程文章。
这个RJ45网口很厚,为了缩小体积,网口要焊接下来。
在网口位旁边有一个空焊的LED灯珠位,不知道是什么作用。

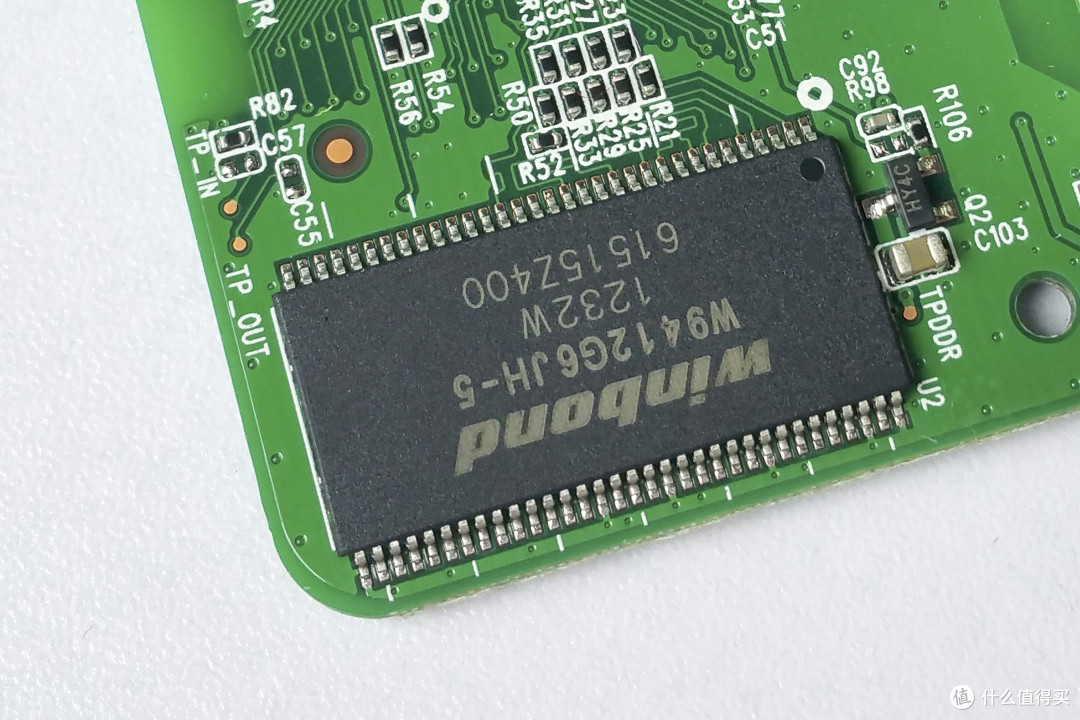

WR703N的内存是32MB DDR SDRAM,WR702N的内存是 16MB DDR SDRAM,需要替换掉。我不打算上32MB DDR SDRAM,而是想直接一步到位换成64MB DDR SDRAM。

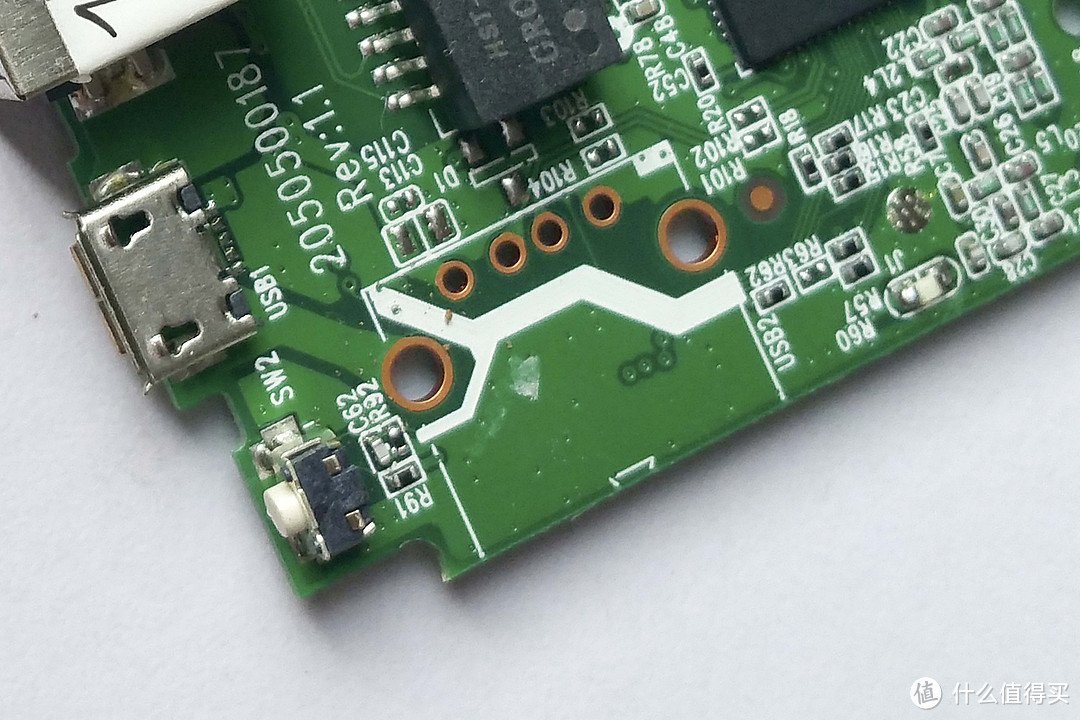

WR703N和WR702N还有个差异是WR703N带有usb母座,这个后面会补焊上。

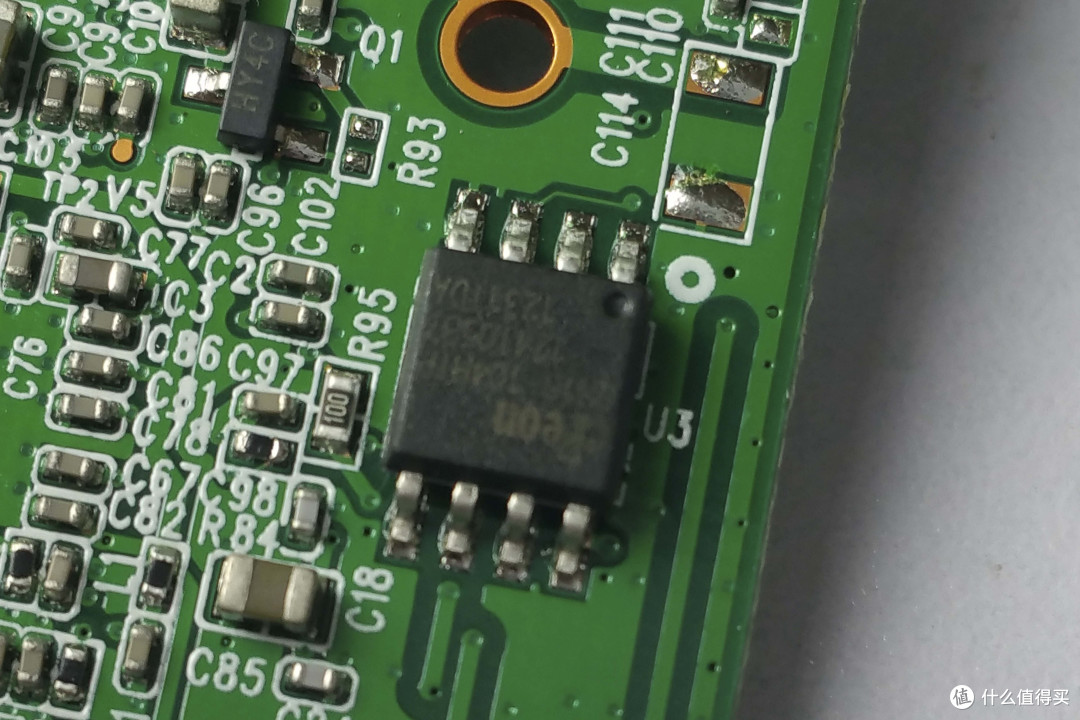

WR703N的Flash是8MB,WR702N的是4MB,也需要替换掉。替换掉Flash后,使用编程器刷入Openwrt系统,配置下就能变成USB无线转换器。
总结
目前正值双十一,快递很慢。这次就先拆解给大家看看,后面再写教程怎么进行改造。京东现在还有这款便携路由器销售,只是没有特价,也有意向改造USB无线转换器的值友可以蹲一下好价。
