麻雀虽小五脏俱全：Apple 苹果 新款AirPods 真无线耳机拆解，零部件介绍

本文经eWiseTech授权发布，原标题：《E拆解：带有无线充电的新一代AirPods》，原作者：eWise。文章内容仅代表作者观点，与本站立场无关，未经允许请勿转载。

eWisetech 是一个集电子拆解、元器件分析为一体的服务平台，更有eWisetech搜库  整合各类最新电子设备，元器件组成数据库。IC、PCB、连接器、天线都可在搜库中查询。

2016年Apple发布了第一台AirPods蓝牙耳机。引领了一波蓝牙无线耳机的潮流。至此过了3年，终于在2019年3月的春季发布会上，AirPods发布了第二代的AirPods。要说第二代与第一代的区别在哪，还是从配置开始，小E将带你抽丝剥茧的来看这款第二代AirPods。

配置一览

电池：耳机电池为25.1mAh锂离子电池 | 充电盒电池为398mAh锂离子电池

特色：充电效率提高 | 最新H1芯片| 无线充电功能

拆解步骤

使用撬片撬开耳壳，耳壳与外壳之间通过胶固定。

扬声器模块通过焊点与主板连接，并通过胶固定在主板上，主板上光学传感器部分通过塑料片固定在耳壳内侧。

由于外壳内部部件使用大量胶无法将整个模块取出只能进行破拆，黑色塑料片通过胶固定在外壳边上，电池包裹有一层黑色绝缘纸，底部麦克风通过点胶进行包裹保护。

电池为25.1mAh锂离子电池。

主板ic信息

主板正面芯片:

红色-Apple-343S00289-无线通信芯片

绿色-Adesto Technologies -AT25SL128A-128Mb闪存芯片

青色-Cirrus Logic-338s00420-音频编解码器芯片

蓝色-Bosch-三轴加速度传感器芯片

主板反面芯片:

红色-光学传感器芯片

蓝色-三轴加速度传感器芯片

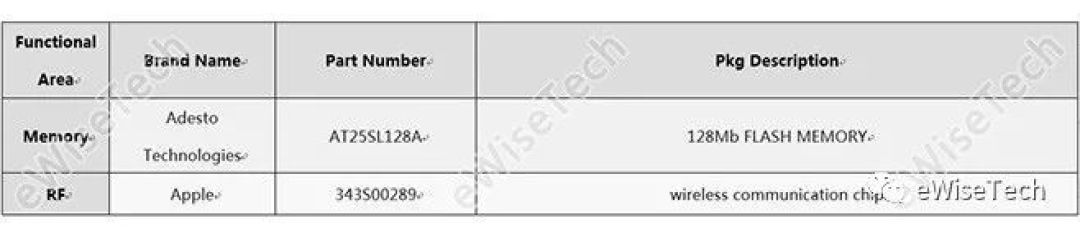

主板上使用的Logic、Memory、PM和RF芯片信息见下表：

主板上使用的MEMS芯片信息见下表：

总结信息

AirPods布局紧凑，内部空间基本被填满，拆解困难，也不可能进行维修。采用圆柱形电池，电池包裹有黑色绝缘纸。内部部件主要通过胶进行固定。

当然，Airpods不能漏掉的就是充电盒了。小E当然也不会放过它。这就马上奉上充电盒的拆解啦。

充电盒拆解步骤

AirPods放置槽通过卡扣进行固定，充电口通过焊点与软板进行连接。

金属铰链通过绿色胶固定在插槽内。

由于中框与外壳之间通过绿色胶固定，不易拆解，只能将其破拆取出。无线充电线圈通过胶固定在外壳内侧。

通过匹配按键，AirPods可以与非苹果设备进行匹配。

主板ic信息

黄色-Bosch-六轴加速度传感器+陀螺仪

绿色-STMicroelectronics-STM32L476MG-微控制器芯片

青色-TI-电源管理芯片

蓝色-NXP-充电控制芯片

主板上使用的Logic、Memory、PM和RF芯片信息见下表：

主板上使用的MEMS芯片信息见下表：

总结信息

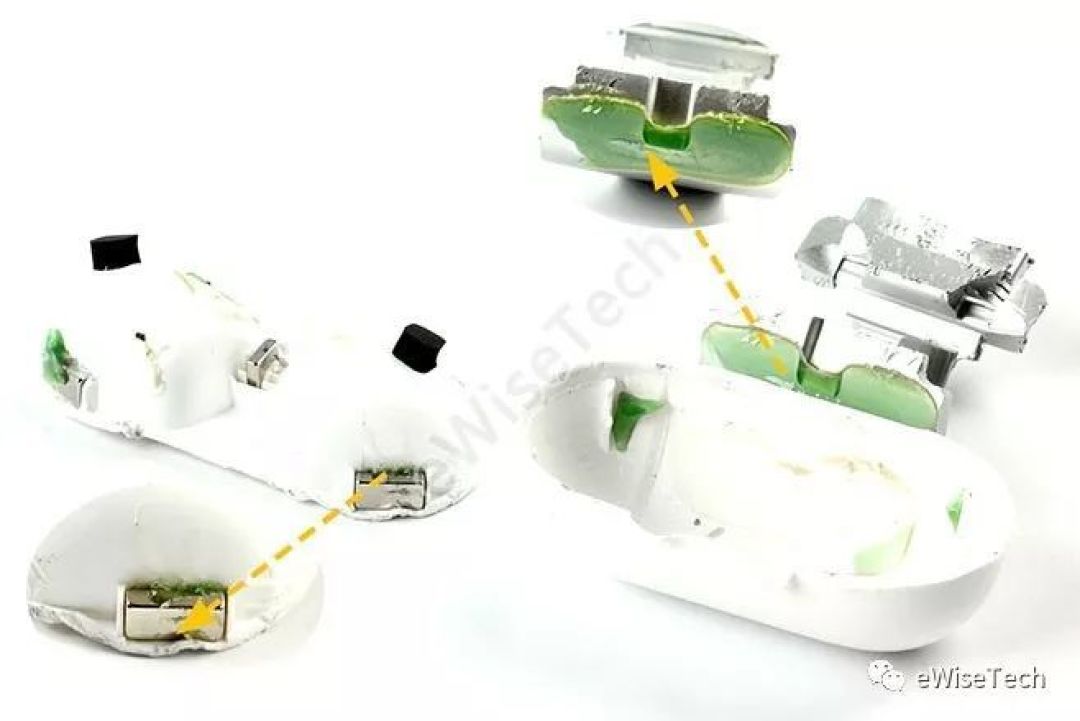

充电盒内部部件采用绿色胶进行固定，拆解困难，不可能进行维修。软板连接主板BTB接口处通过金属盖板进行保护，提高整体稳定性。主板上器件通过大量点胶进行保护。AirPods的吸附以及顶盖的开合都通过磁铁实现。
