Creative创新科技有限公司创建于1981年,是在世界多媒体及数码娱乐领域享有盛誉的领导厂商,其著名的声霸卡(Sound Blaster)系列产品销量占全球电脑音频系统的70%以上,已经成为PC多媒体的音频标准,并由此发展到多媒体数码娱乐的其他产业。

2018年创新科技研发出了SXFI声晰飞全息音响技术,它可以根据每个人的听觉特征营造出量身定制、 独特的音效。今年六月份,创新科技发布了三款搭载声晰飞技术的耳机产品,只需要拍摄耳朵和面部的照片上传,用户就能够得到定制的全息音频方案,能够获得耳机内听到的声音如同外界发出的一般的全新音频体验。

此次我爱音频网为大家带来了旗下搭载声晰飞全息音响技术的一款头戴无线耳机—SXFI THEATER。这款产品在外观上采用柔软蛋白皮耳罩垫,配置可替换麦克风,拥有可搭配1600万种颜色的个性化闪光圈;配置上,特制调教50mm钕磁铁喇叭单元,提供高保真清晰音质;无线发射器内置ULTRA DSP芯片,具有低功耗、计算能力强和高解析度的特点;电池续航时间可达30h之久。下面就让我们一起来看看这款产品的内部构造吧~

此前我爱音频网还拆解过创新科技旗下的SXFI AIR飞行者 头戴式蓝牙耳机、SXFI GAMER游戏者头戴式有线耳机、OUTLIER AIR真无线蓝牙耳机以及SXFI TRIO三驱者Type-C接口有线耳机,有兴趣的小伙伴可以点击链接查看。

一、创新科技SXFI THEATER 开箱

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

包装盒采用了搭载声晰飞全息音响技术耳机的一贯设计,正面以宣传图为背景,上方有声晰飞技术标志;下方有产品外观渲染图,产品名称:SXFI THEATER,以及CREATIVE创新科技品牌LOGO。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

背面信息被分为三个区域,上方有声晰飞技术的获奖情况,中间有产品的部分配置介绍,下方有声晰飞全息音响技术的使用方式介绍和APP的下载方式。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

包装盒右侧有产品的部分配置参数信息,驱动单元:50mm钕磁铁单元,频响范围20Hz-20kHz,阻抗32Ω,重量346g,连接方式:USB Type-C/Line-in,续航时间:30h等信息;以及包装盒内物品的图列。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

包装盒左侧有产品的应用场景渲染图,包括SXFI TV、PC MAC、PS4等。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

顶部有产品名称:SXFI THEATER 声晰飞低延迟无线耳机,声晰飞标志,CREATIVE创新科技品牌LOGO,以及官方网站二维码。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

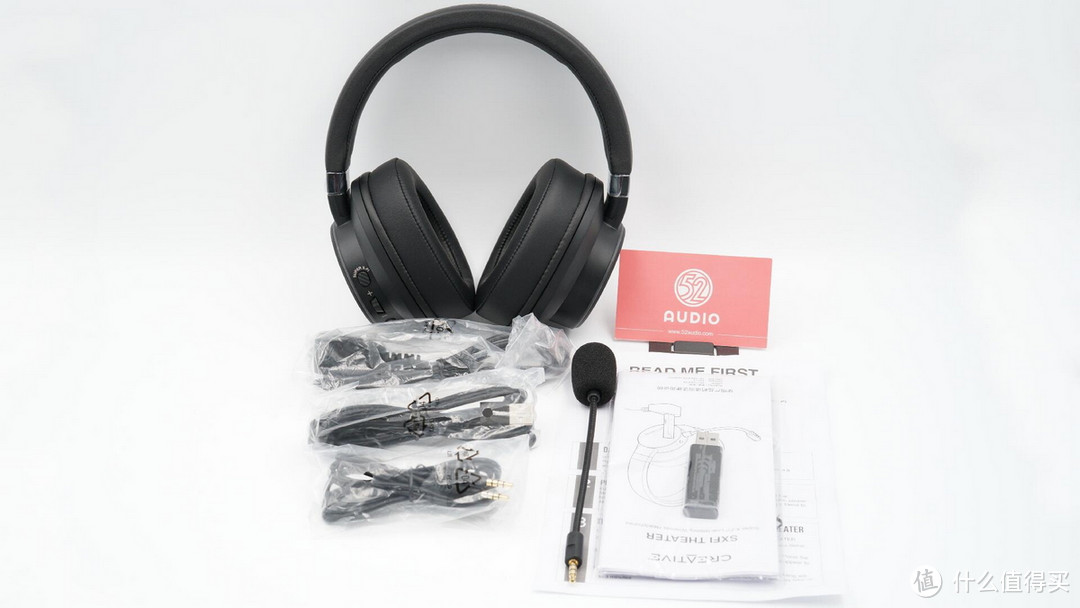

包装盒内有耳机、麦克风、无线发射器、USB延长线、Type-C充电线、3.5mm音频线、说明书、操作指南。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

双3.5mm插头的音频线。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

USB-A to Type-C接口的充电线。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

USB延长线特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

可替换麦克风。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

取掉麦克风海绵套,麦克风一侧有三颗开孔,内部有防尘棉覆盖。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

另外一侧有凸起的麦克风标志和一个麦克风开孔。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

无线USB发射器,有斜纹装饰和SXFI TX字样。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

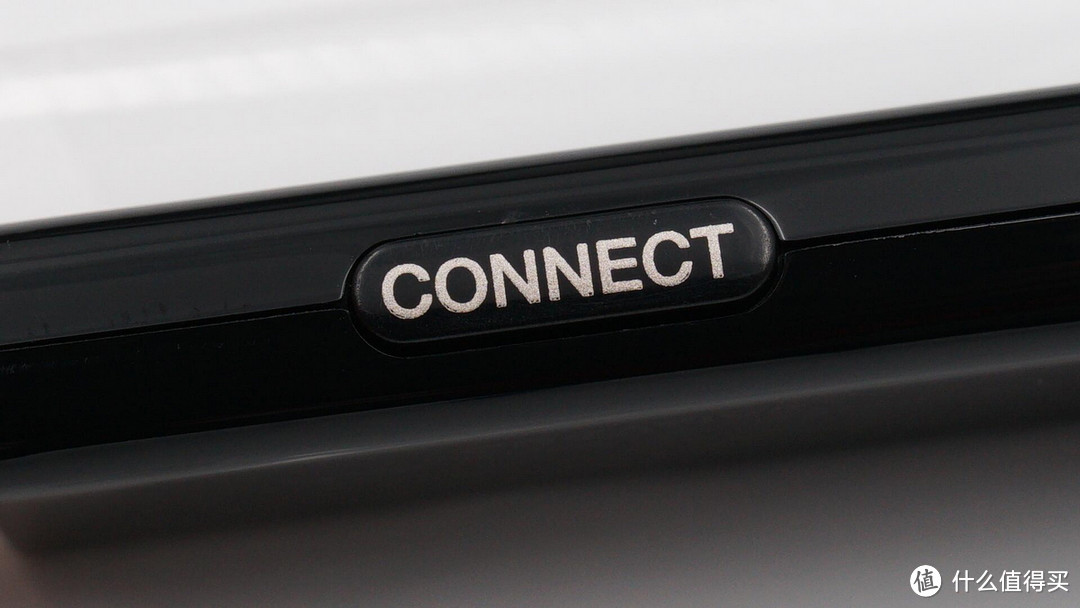

侧面有连接开关。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

背面信息有:CREATIVE品牌标志;产品型号:GH0380A;输入功率:5V⎓0.5A;FCC ID:2AJIV-GH0380A;制造商:CREATIVE LABS PTE.LTD。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳机整体外观一览。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳机头梁顶部外侧印有CREATIVE品牌LOGO。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

头梁拉伸结构装饰环印有SXFI声晰飞技术标志。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

右侧耳罩特写,内部印有R标识,官方宣传采用了高品质柔软人工蛋白皮。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳罩背面做了凸起的斜纹装饰,印有产品名称SXFI THEATER。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

右侧耳罩一颗麦克风开孔。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

经我爱音频网实测,耳罩深度约3cm,属于较深的一款。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

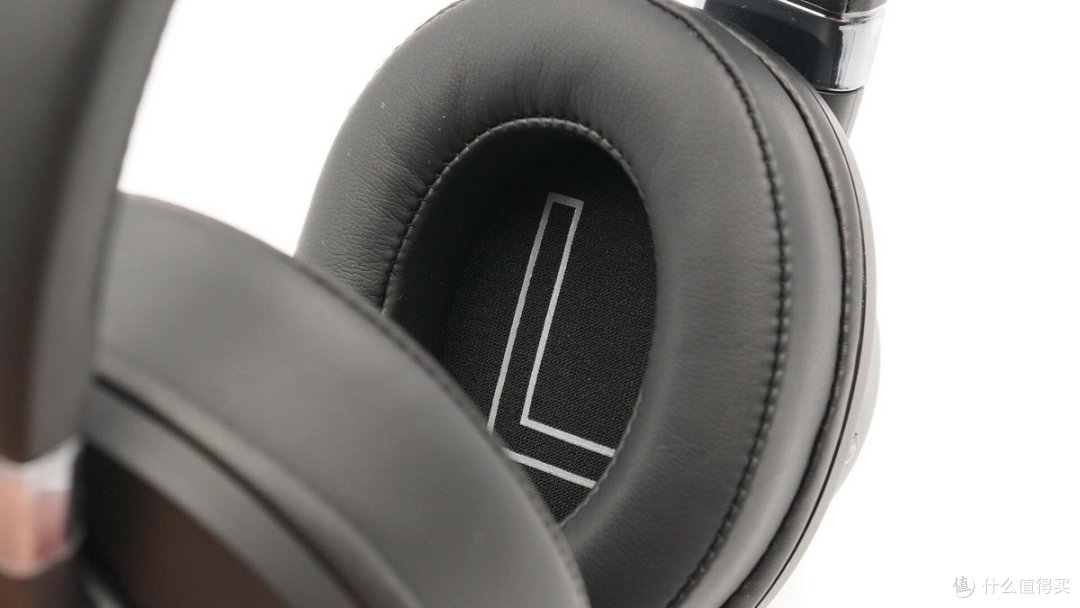

左侧耳罩特写,内部印有L标识。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳机背部与右侧耳机一致。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

电源键特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

麦克风接口有防尘塞保护。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

防尘塞特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

麦克风接口特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

Type-C充电接口和3.5mm音频线接口特写,左侧有充电指示灯。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

麦克风开关特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

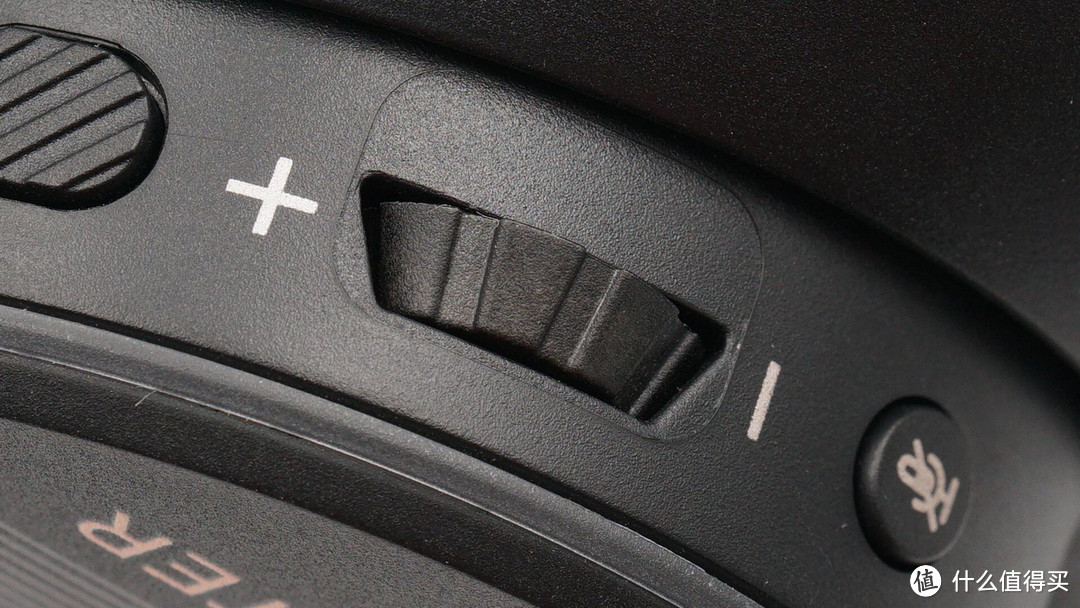

音量调节采用了拨盘设计。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

SXFI声晰飞音效的开关按键,凹凸纹理设计便于盲按。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

插上外置麦克风,耳机外观一览。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪 对SXFI THEATER进行有线充电测试,充电功率约为2.69W。

二、创新科技SXFI THEATER 拆解

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

进入拆解环节,首先打开外置麦克风盖板,腔体内有一块小板和一颗驻极体麦克风。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

小板上有一颗LED指示灯。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

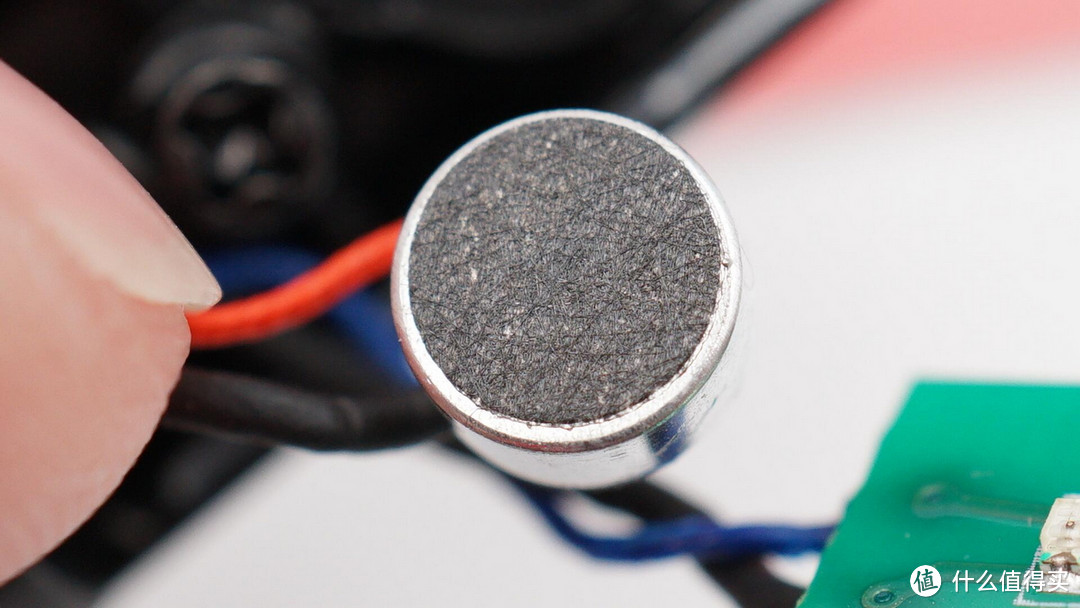

麦克风特写,有防尘贴覆盖。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

然后拆开无线USB发射器。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板正面一览。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板背面一览。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板上连接按键特写,贴片焊接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

陶瓷贴片蓝牙发射天线特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

陶瓷贴片蓝牙发射天线特写,主板上共有两颗天线。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

一颗LED指示灯特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

丝印B54的ESD,用于USB信号输入保护。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

丝印871的稳压IC。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

NORDIC蓝牙SOC芯片,nRF52810,支持蓝牙5.0协议,内置MCU,ROM和RAM。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

NORDIC nRF52810 详细资料。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI TS3USB221E USB2.0信号复用器,用于USB信号分配。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI TS3USB221E 详细资料。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI德州仪器TPD1S5141 输入过压保护IC,最高耐压30V,并且内置ESD保护管,用于耳机内部元件过压保护。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI德州仪器 TPD1S5141 详细资料。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

丝印SK三极管。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI TLV62569 同步整流降压IC,为主板上的芯片降压供电。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI TLV62569 详细信息。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

丝印 9F OC的IC。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

旺宏MX25L1006E闪存,具有串行外围设备接口和软件协议,可在简单的3线总线上运行。用于存储配置和连接信息。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

旺宏MX25L1006E详细资料图。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

芯天下 XT25F32B 存储器,4MB容量,用于存储固件信息。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

AVNERA AV6301无线方案,用于蓝牙连接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

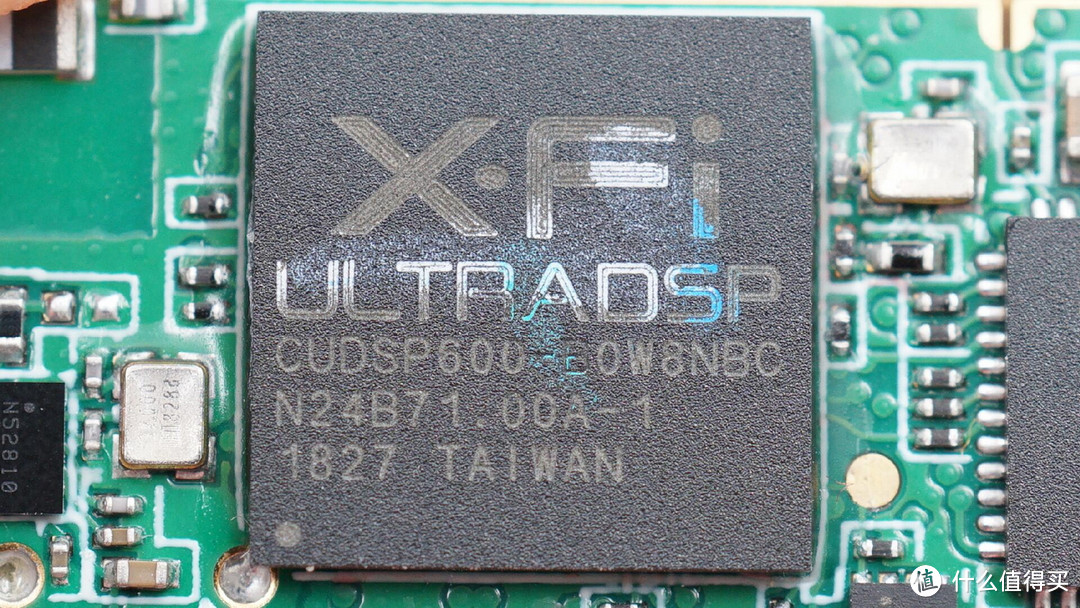

SXFI声晰飞Ultra DSP,型号CUDSP600,用于数字音效处理,封胶加固。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

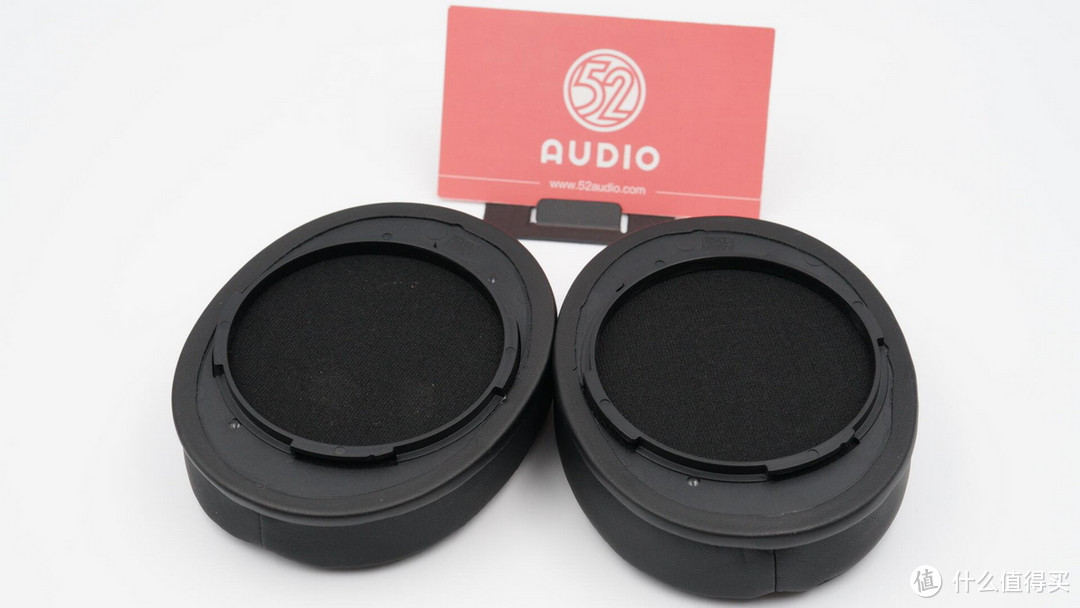

最后来到耳机部分,首先取掉耳机耳罩。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳罩采用卡扣的方式连接,可以自由拆卸更换。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳罩卡扣旋转结构特写,耳机扬声器单元外设有塑料盖板保护。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳机的扬声器单元出音孔盖板呈现一定倾斜角度,更加符合人体头骨结构,使声音能够更有效的被耳朵接收。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

卸掉螺丝打开音腔。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

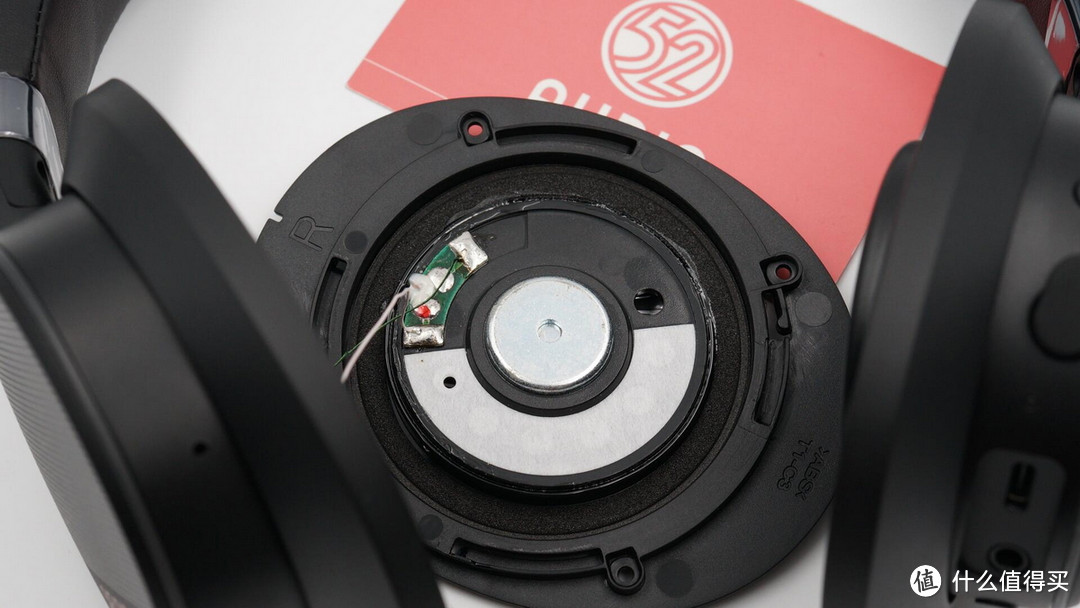

经我爱音频网实测,扬声器尺寸约为50mm,与官方宣传一致。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

扬声器单元导线过孔点胶加固。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

取掉中间盖板,可以看到右耳腔体内的小板。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

卸掉同样的卡扣式背板,背板内部的LED灯通过过孔导线与右耳小板连接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

腔体内还有一个掀盖设计盖板,由一颗螺丝固定。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

取掉螺丝,掀开盖板内部为电池单元,盖板设计便于更换电池。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

电池外部标签上有电池型号:783448,额定容量:1300mAh/4.81Wh,额定电压:3.7V。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

撕掉外部标签,电池上信息与标签一致。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

电池配备有电池保护小板,小板上有精工保护IC和8205A电池保护管,以及检测电池温度的热敏电阻和PTC自恢复保险丝。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

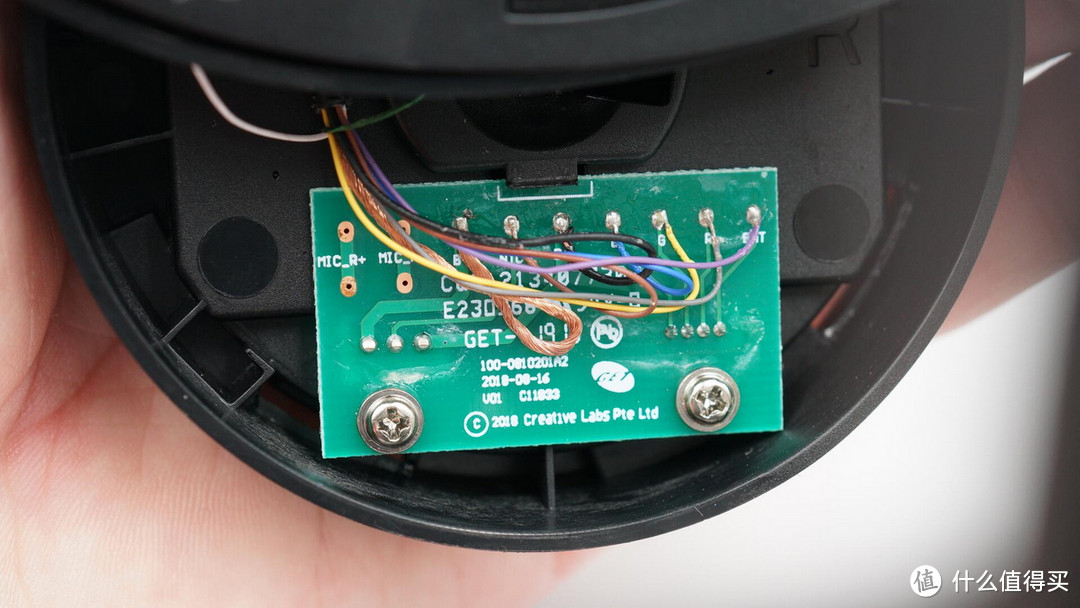

右耳小板通过卡扣和两颗螺丝固定。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

小板正面有多根导线与耳机左侧主板连接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

小板背面有两个导线插座,分别连接电池和LED灯小板。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

卸掉背板上胶水固定的透明材质导光板,内部有闪光灯小板。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

小板上有RGB LED灯组,通过搭配组合,实现不同的颜色变换。官方宣传可搭配出1600万种不同的色彩。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

卸掉左侧耳机的四颗固定螺丝。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

音腔盖板上信息有原产地:中国,FCC ID:2AJIV-GH0380B,生产者:创新科技实验室,输入:5V⎓1.0A,型号:GH0380B,产品名称:无线耳机 Z751。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

耳机左侧扬声器单元特写,通过导线与主板连接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板腔体外还有盖板防护与扬声器单元隔离,通过过孔导线连接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

卸掉螺丝,取掉盖板。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

再取掉主板,腔体内部结构一览。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

卸掉左侧耳机背板,闪光灯组通过导线与主板连接。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

取掉导光板,可以看到左侧长条型LED灯小板。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

RGB LED灯组特写。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

再来看主板,主板背面有数十根导线分别连接扬声器单元、闪光灯小板以及右耳小板。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板正面特写,主控芯片位于中央位置,左右是蓝牙天线。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板上电源键特写,SXFI音效键、麦克风开关也采用了同种微动按键。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

3.5mm外置麦克风接口特写,与3.5mm音频线接口外部观感相似。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主板上调节音量的电位器。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

陶瓷蓝牙天线特写,与无线发射器对应,收发蓝牙信号。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

第二颗陶瓷蓝牙天线。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

220μF 6.3V 隔直电容,两颗分别用于左右声道。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

丝印C075的IC。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

丝印S40B的IC。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

TI德州仪器TPD1S5141 输入过压保护IC,与无线发射器上的一致。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

ST 意法半导体 M24256 256 Kbit串行I²C总线EEPROM(电可擦可编程存储器),组织为32K×8位。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

ST 意法半导体 M24256 详细资料图。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

主控芯片采用了AVNERA AV6302音频处理器。

拆解报告:创新科技 SXFI THEATER 影院者头戴无线耳机

创新科技 SXFI THEATER 影院者头戴无线耳机拆解全家福。

三、我爱音频网总结

创新科技 SXFI THEATER头戴无线耳机在外观设计上保持了家族式的设计风格,外观比较简约,但整体观感又属于比较稳重的一款产品。耳罩采用了可拆卸设计,便于更换;柔软人工蛋白皮材质,佩戴舒适;可拆卸麦克风,也更便于使用;闪光圈设计可提供高达1600万种颜色,提升了耳机的个性化选择。

内部配置上,无线USB发射器内置SXFI声晰飞ULTRA DSP芯片,具有强大的计算能力、低功耗、高解析度等特点,并采用AVNERA AV6301无线方案加以辅助。NORDIC nRF52810蓝牙SOC芯片,支持蓝牙5.0协议;还配置有旺宏MX25L1006E闪存、芯天下 XT25F32B 存储器等。

耳机扬声器采用50mm钕磁铁喇叭单元,提供高保真清晰音质;1300mAh电池容量为耳机提供30h的超长续航,并配备有保护板进行保护;个性化闪光圈由4颗RGB LED指示灯组提供固件支持;主控芯片采用了AVNERA AV6302音频处理器接收无线信号;储存器采用了ST意法半导体 M24256 256 Kbit串行I²C总线EEPROM;以及电路保护上采用TI德州仪器TPD1S5141 输入过压保护IC等。
