拆解报告：联想90W双USB-C口氮化镓快充充电器

7月23日联想举行“架构革命 为战而生”发布会，正式发布了拯救者电竞手机Pro，首创双USB-C物理接口，支持双接口同时输入的混合功率超级闪充，最大充电功率高达90W。同时还为手机设计了45W、65W和90W三种功率充电器。

其中标配的90W充电器是联想携手纳微半导体推出的超级双擎氮化镓充电器，采用TwinTurbo （双涡轮增压）技术，內附PFC，支持全球使用，配备了两个USB-C口，单口输出性能完全一致，支持功率盲插，配合电竞手机使用双口可以同时给手机充电，使用起来灵活方便。每个USB-C口都支持最大90W输出，双口同时输出时，每个接口都降为45W，只需30分钟就能充满5000mAh的电池。下面充电头网就对这款充电器进行拆解，一起来看看其内部如何设计。

一、联想90W双USB-C氮化镓充电器外观

联想90W双USB-C氮化镓充电器采用纯黑色白装盒，搭配青色字体，看起来比较别致。正面印有Lenovo DP90 dual power adapter以及GaN字样。

包装盒背面的贴纸记录了产品生产厂商信息。

充电器本体使用纸质内衬包裹，起到减震作用，包装盒整体小型、轻便，易于运输。

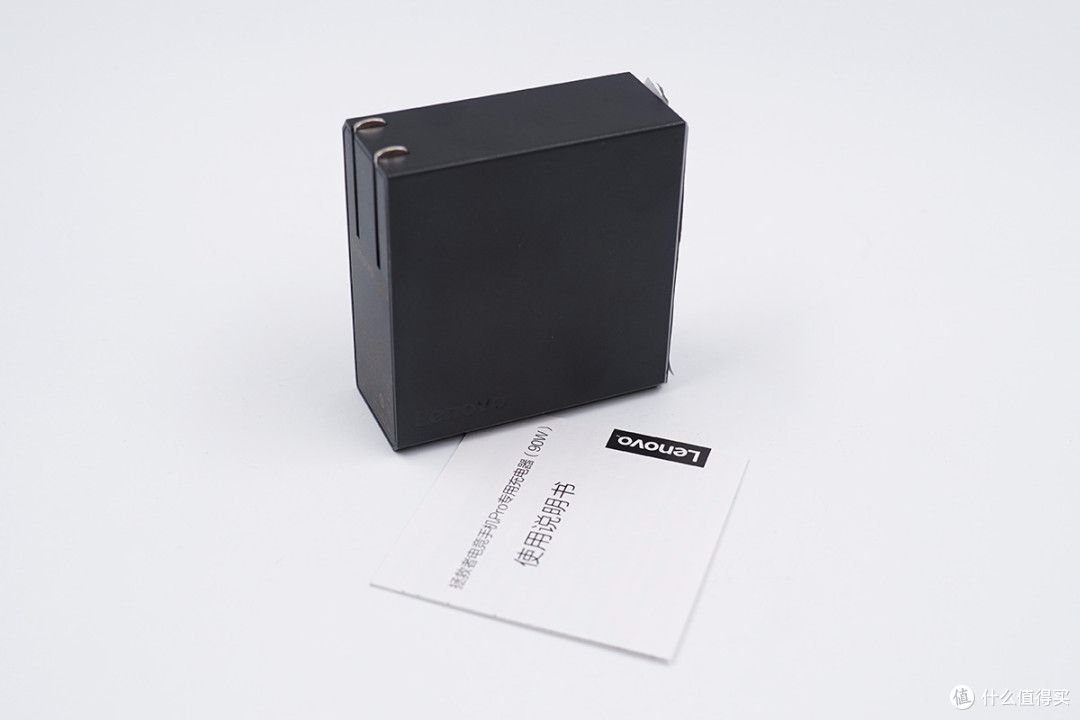

除了充电器和使用说明书外，没有其他配件。

这款充电器采用PC阻燃材黑色外壳，表面哑光处理。机身采用几何ID风格设计，造型方正，边角尖锐分明，使得充电器整体造型科技感十足。

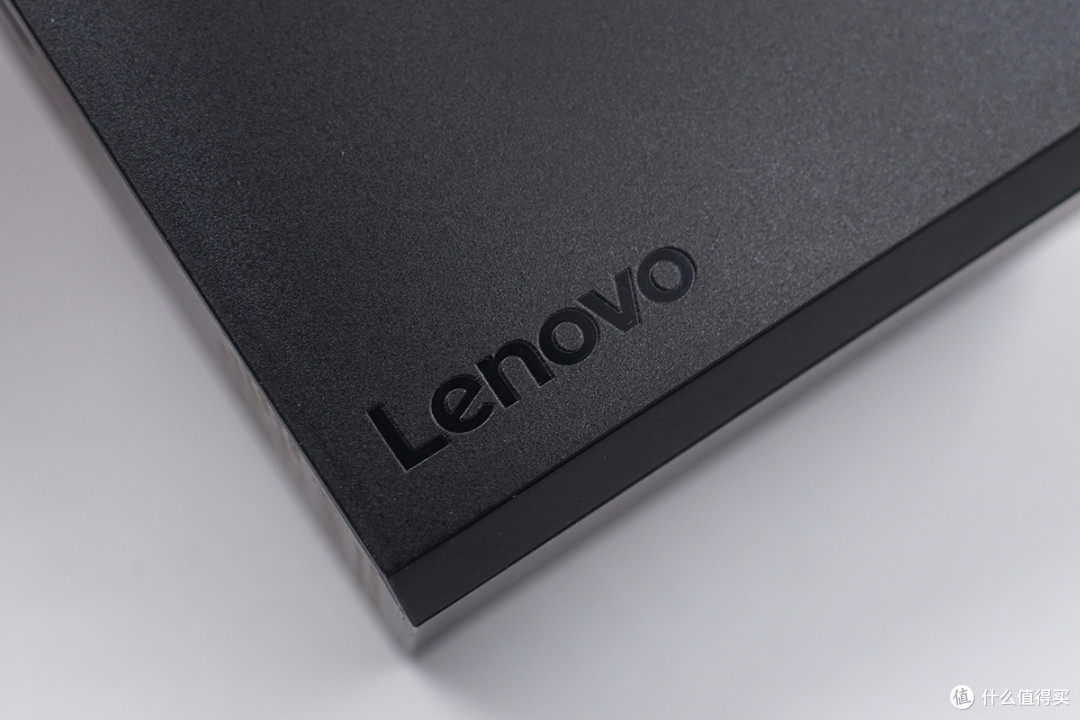

机身正面左下角设有Lenovo品牌logo。

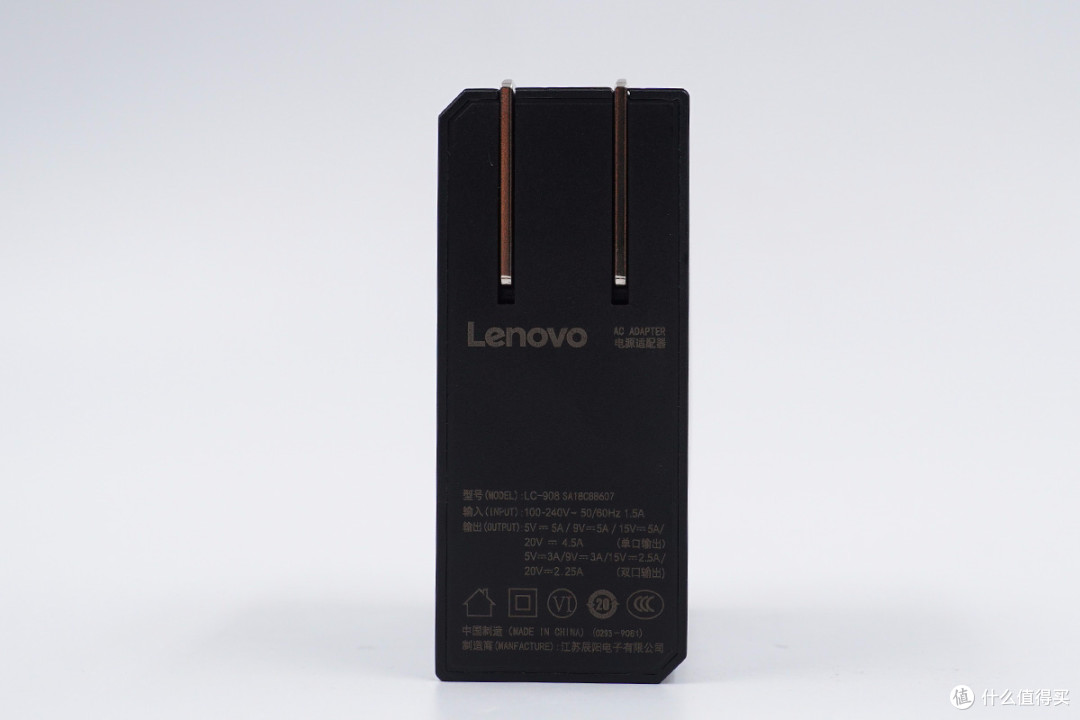

从输入端方向看去，侧身四端分别采用垂直和倒角处理，对称设计。输入端外壳上标注有充电器参数信息：

型号：LC-908 SA18C88607

输入：100-240V~50/60HZ 1.5A

单口输出：5V5A、9V5A、15V5A、20V4.5A

双口输出：5V3A、9V3A、15V2.5A、20V2.25A

制造商：江苏辰阳电子有限公司

产品已经通过了3C认证和VI级能效认证。

此外配备可折叠国标插脚，携带方便。

输出端边缘采用倒角设计。

输出顶面中心设有两个USB-C接口，黑色胶芯不露铜。

使用游标卡尺实测充电器机身长约66mm。

宽度约为63mm。

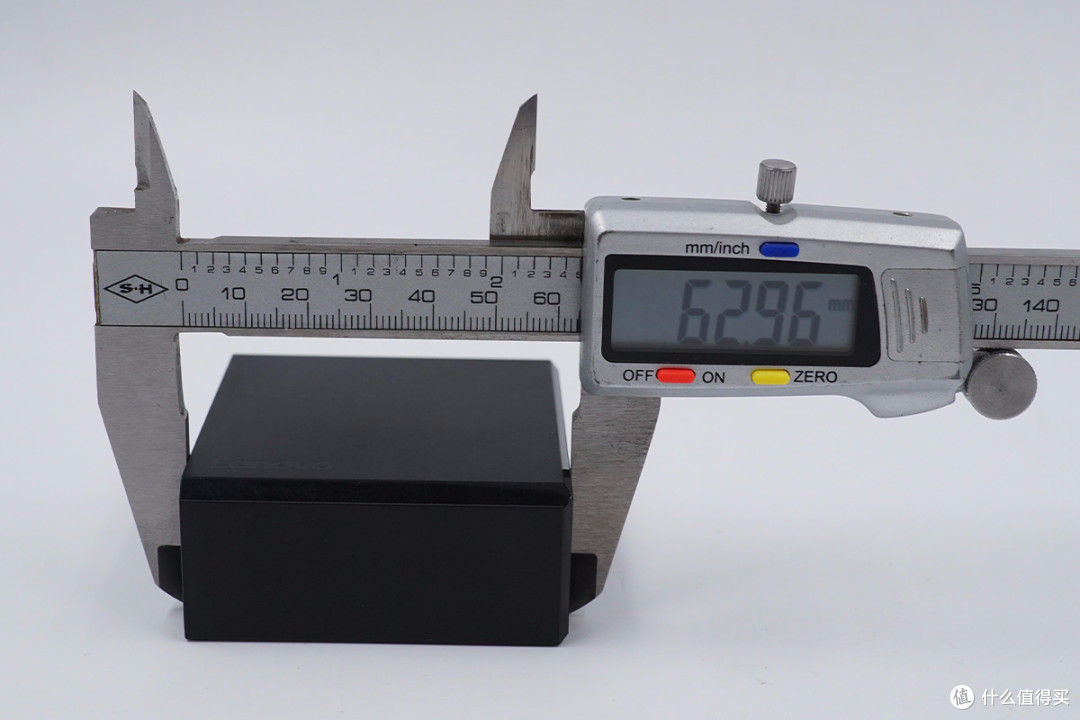

厚度约为28mm。

和苹果61W充电器直观对比，联想这款充电器还要更小一些。

拿在手上的直观感受。

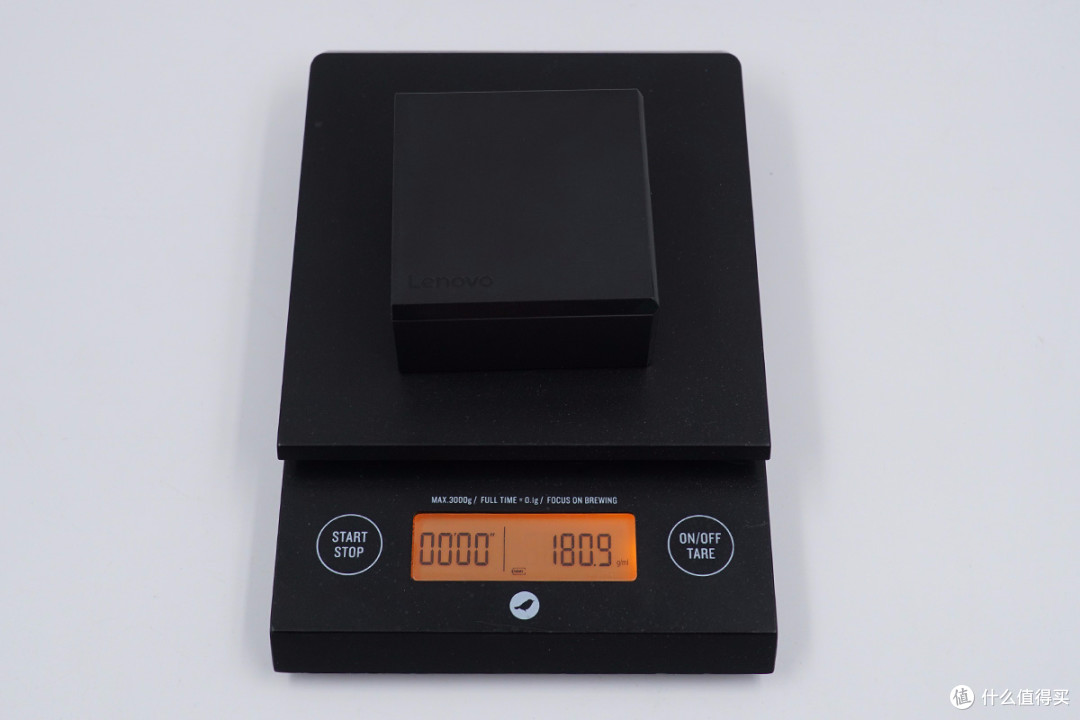

充电器净重约为181g。

使用ChargerLAB POWER-Z KT002检测其中一个USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、PD3.0和PPS快充协议。

除此之外，PDO报文显示该C口还具备5V5A、9V5A、15V5A、20V4.5A四组固定电压档位以及3.3-21V4A一组PPS电压档位。

使用KT002检测另外一个USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、PD3.0和PPS协议。

此外PDO报文也一样，两个C口输出一致，支持功率盲插，使用更方便。

二、联想90W双USB-C氮化镓充电器拆解

将侧面机身壳切割开取出PCB板。

插脚使用螺丝和塑料板封装固定，通过导线和输入端小板连接通电。

充电器外围黄铜散热片，连输出端也是如此，散热片和电路板焊接固定。

散热片和元器件之间设有黑色绝缘板进行隔离。

PCB板正面一览，输入输出端均设有小板，元器件打胶固定，APFC升压电感以及变压器设在两侧，整体布局整齐紧凑。

PCB板背面一览，芯片也都打胶处理，帮助导热。

PCB板初次级之间设有镂空槽，用来穿过隔离板。

通过对电路板正背面电路分析发现，联想这款充电器采用了APFC升压供电，定压输出，同步整流，两路独立降压输出的设计架构，并且两个接口都采用相同的二次降压方案，由一颗MCU进行功率智能分配。下面我们从输入端开始了解各元器件的信息。

PCB板前端一览，左侧设有输入端小板。

将小板拆下，正面设有保险丝、两颗压敏电阻、两颗X电容以及两级共模电感。

输入采用蓝宝超小体积方形保险丝，规格为5A 250V。

安规X电容特写，容量0.22μF，来自DGCX东莞市成希电子有限公司。

另一颗X电容特写，同样由成希电子提供。

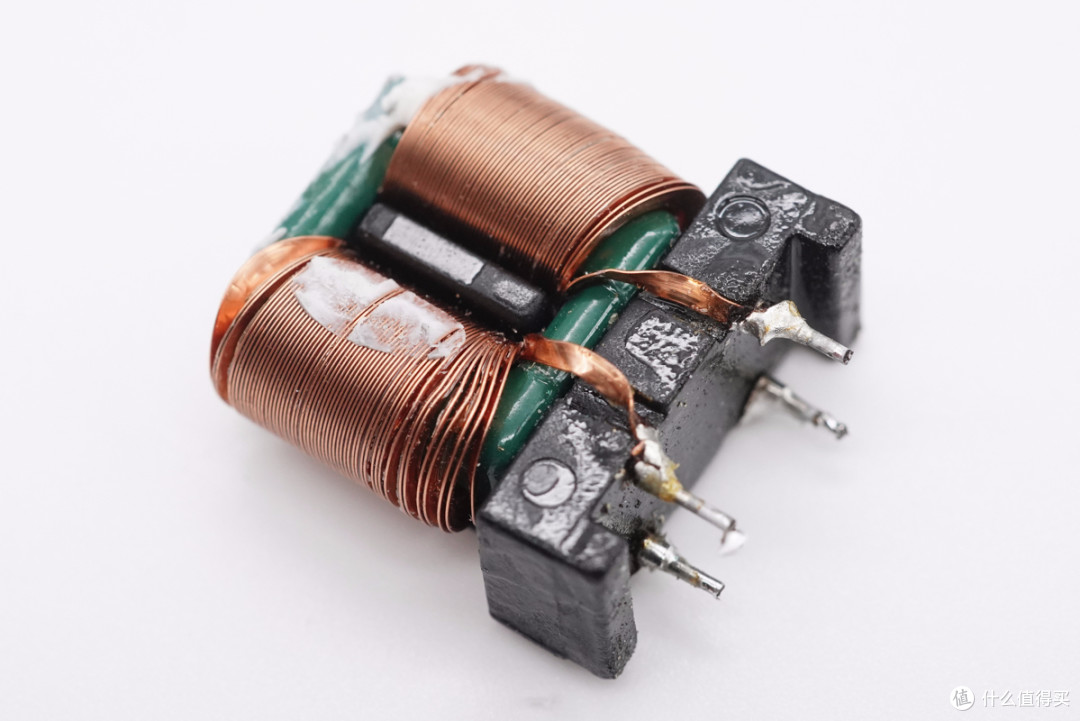

共模电感双线绕制，用于滤除EMI干扰。

另一颗特写，扁平铜带绕制，绿色磁芯。

输入端MB40M整流桥特写，设置两颗用于均摊发热。

主板侧面一览。

主板左侧区域设有红色薄膜电容、PFC升压电感、高压滤波电解电容以及滤波电感，其中一颗电解电容上套有白色绝缘管。

背面对应区域设有充电器APFC升压电路。

安森美 NCP1622，PFC升压控制器，用于驱动PFC升压管，进行输入升压。

安森美 NCP1622 详细资料。

PFC开关管采用氮化镓功率芯片，纳微NV6127，相比NV6117散热升级，更大的散热焊盘，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

纳微 NV6127资料信息。

MUR460S超快恢复二极管，用于APFC升压整流。

PFC升压电感特写，顶部贴有信息标签。

滤波电感特写，外套热缩管保护。

两颗绿色高压滤波电解电容来自艾华，规格都是420V 15μF。

PCB板另一侧一览，设有第三颗高压滤波电解电容，以及变压器和同步整流输出滤波固态电容。

电解电容下面是充电器主控芯片。

这颗电容同样是来自艾华。

规格为420V 47μF。

圣邦微 SGM8771，带有高精度电压基准的电压比较器，宽供电电压范围，用于电压检测及保护功能。

圣邦微SGM8771资料信息。

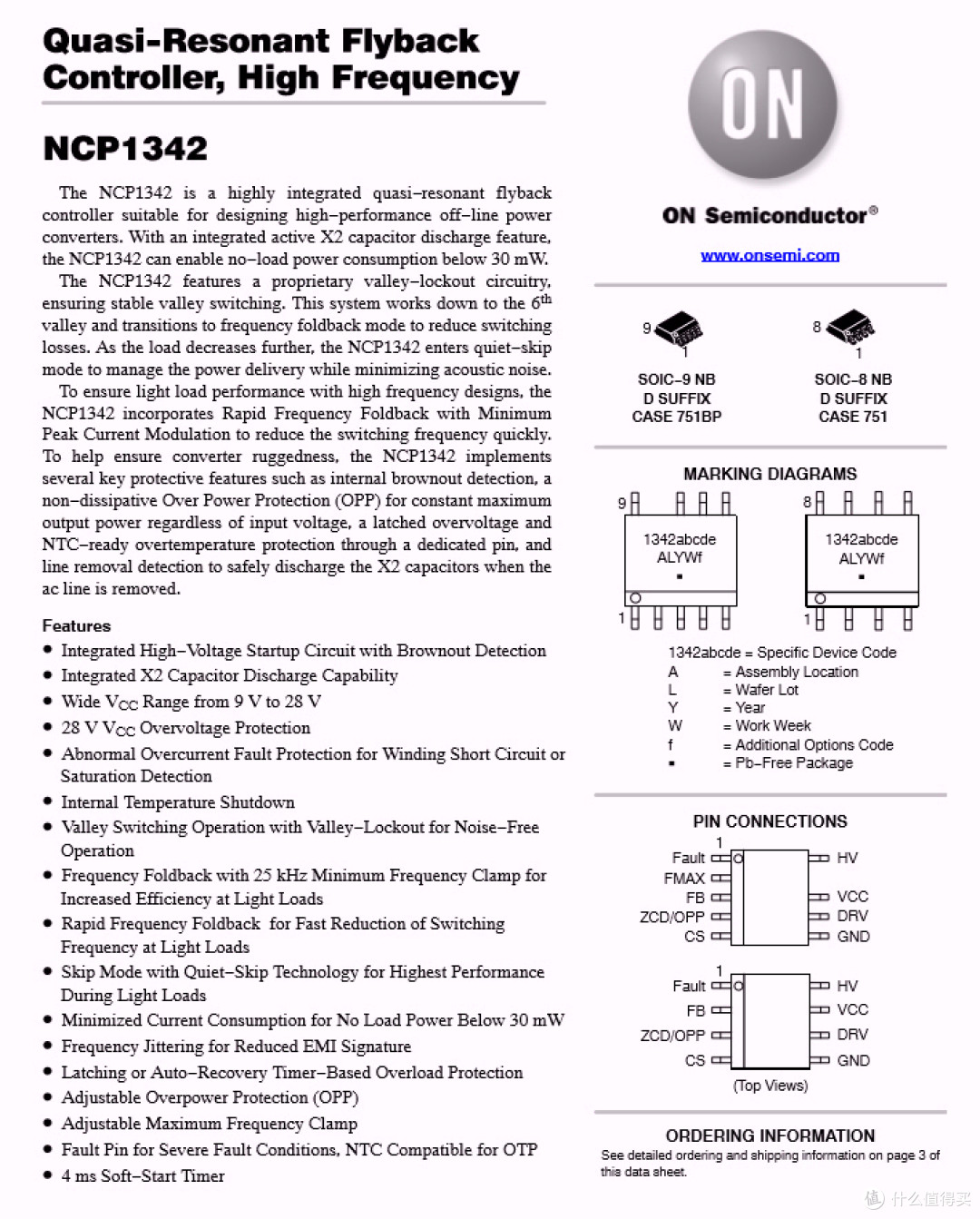

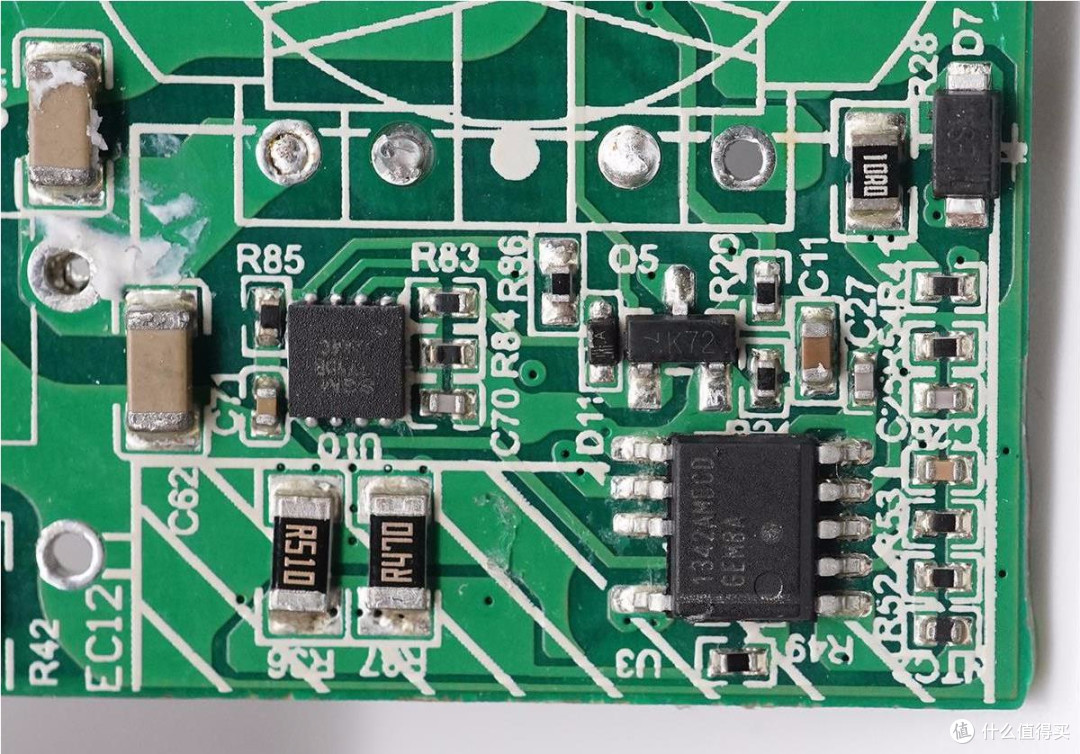

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

安森美NCP1342 详细资料。

充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、洛克65W氮化镓PD快充充电器等。

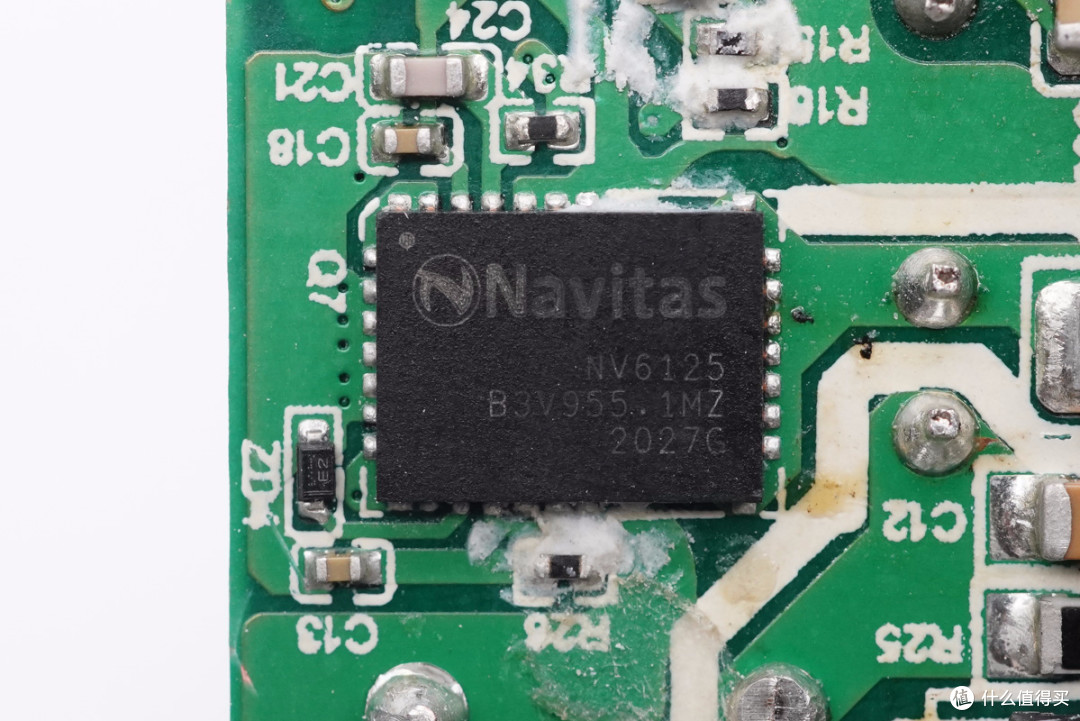

氮化镓功率芯片采用纳微NV6125，内置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

纳微半导体NV6125详细资料。

变压器特写，顶部喷码有信息。

两颗1008光耦，横跨在初级和次级之间，分别用于初级次级通信，反馈调节输出电压和保护控制功能。

光耦旁边贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。

丝印IBHJK次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器和RAVPOWER 65W氮化镓充电器，此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

次级同步整流MOS管采用AOS万代的AONS62922，NMOS，耐压120V，两颗并联。

AOS AON62922详细规格资料。

三颗同步整流输出滤波固态电容，规格都是25V 680μF。

输出端设有二次降压小板，USB-C母座垂直焊接在小板上，从电容和电感数量以及分布位置来看，采用的是两路独立降压电路。

二次降压板背面一览，两路电路采用一样的二次降压方案。

无丝印MCU，用于双口输出功率智能分配。

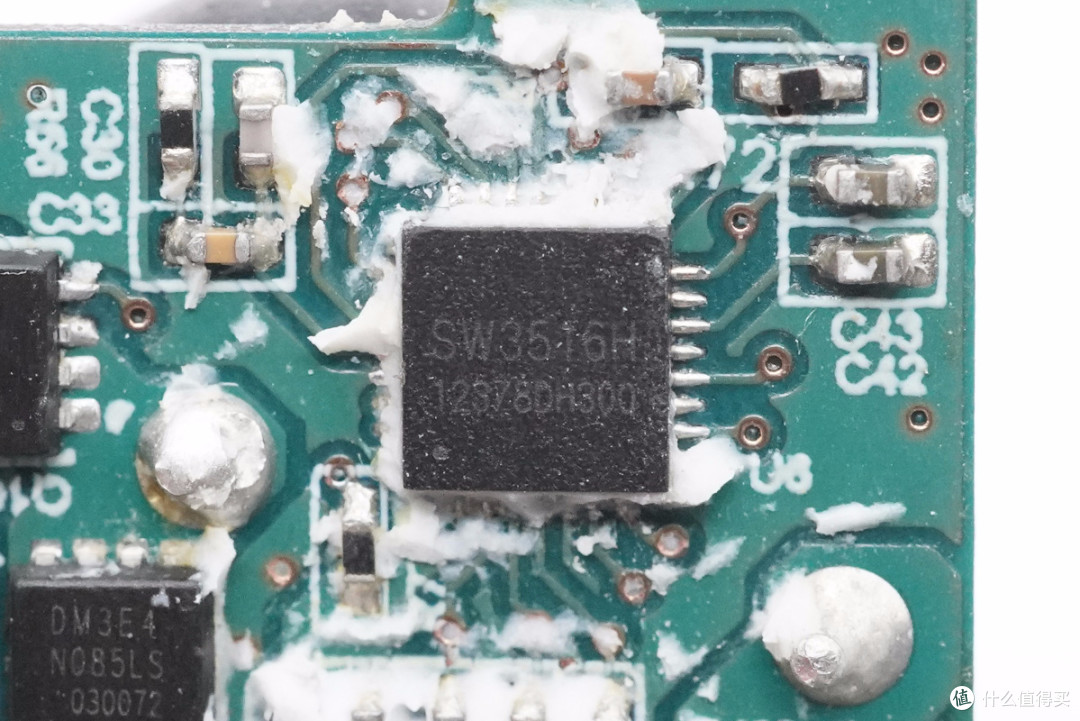

USB-C降压电路主控芯片采用的是智融SW3516H，用于降压控制和协议识别。

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV 模式，以及双口管理逻辑。外围只需少量的 器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

另一颗SW3516H特写。

两路电路还各配有三颗MOS管，其中两颗丝印N085LS，用于输出同步整流降压；另一颗丝印N031L，作为USB-C口输出VBUS开关。

另一颗输出VBUS开关管特写。

降压电感特写，两颗均外套热缩管绝缘。

降压输出滤波固态电容，规格为25V 100μF。

另一组特写，规格同样是25V 100μF。

USB-C母座特写。

另一个USB母座特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

联想拯救者电竞手机Pro配备两个USB-C接口，搭配这款90W超级闪充充电器进行双口同时充电，30分钟即可充满5000mAh的电池，不仅设计理念超前，实际效果也很好。充电器两个USB-C口支持QC、PD和PPS快充协议，性能完全一致，使用灵活方便，除拯救者手机外，也能拿来给笔记本充电，两台设备同时快充，外带一个就够用了。

充电器配备可折叠插脚，方便用户进行携带，机身造型方正边角分明，整体风格科技感十足。充电头网通过拆解发现，PCB模块整个使用黄铜散热片包裹，电路板上元器件焊接紧凑有序，电路清晰明了，输入输出端设有小板，充分利用内部空间减小体积。

充电器采用APFC升压、开关电源和两路独立DC-DC架构组成。其中APFC升压电路采用安森美NCP1622搭配纳微NV6127氮化镓功率芯片；开关电源由安森美NCP1342搭配纳微NV6125，以及芯源MP6908A搭配万代MOS组成，同步整流定压输出；两路DC-DC均采用智融SW3516H进行二次降压和协议识别，支持协议广泛，电压档位齐全，输出均采用固态电容滤波，纹波低寿命长。
