拆修小米67W桌面快充插座Pro——发财小电容

小黄鱼收的小米67W桌面快充插座Pro，故障是充电口不通电，收来修修看

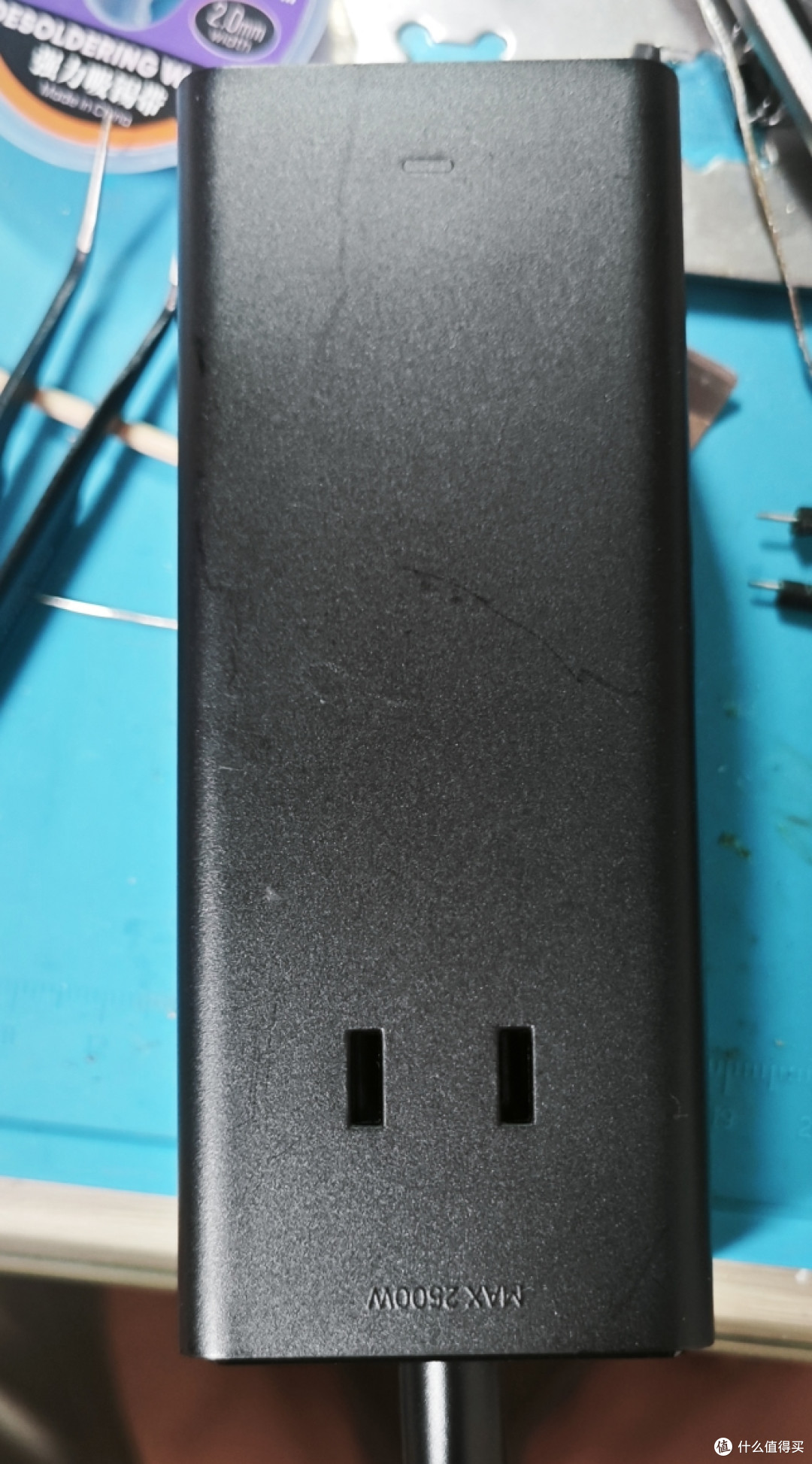

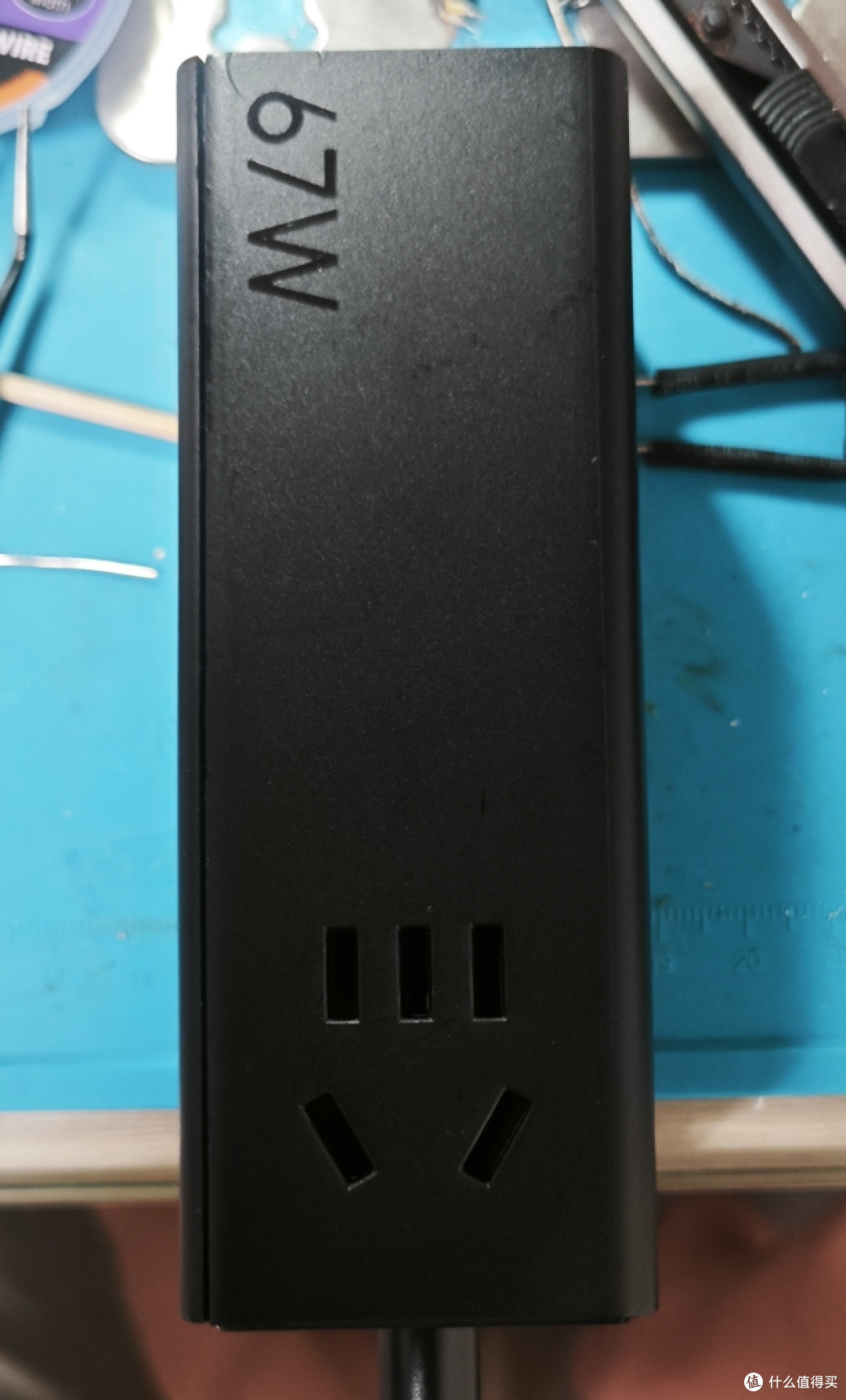

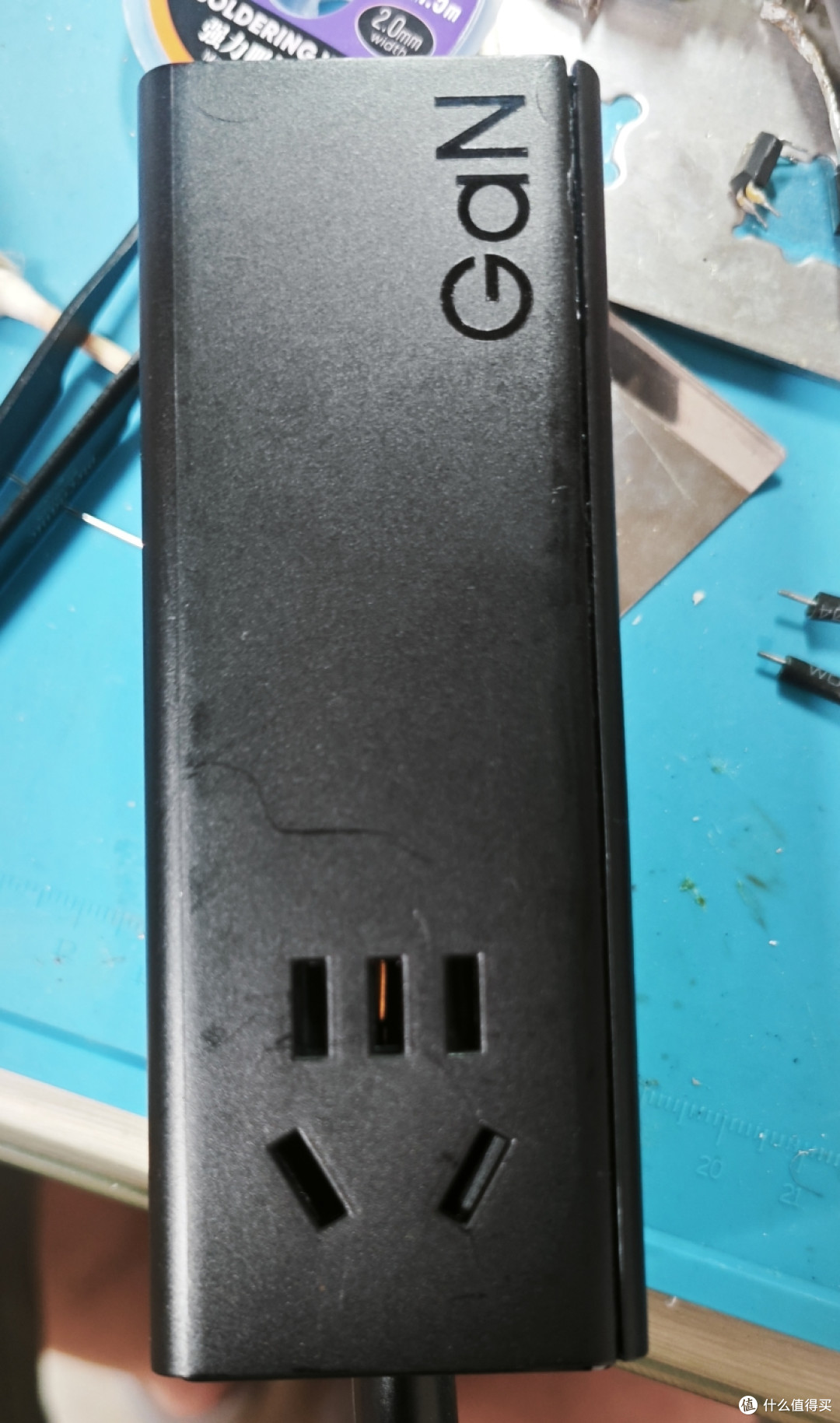

带有1个2口插口，2个五孔插口，一边有GaN字样，一边有67W字样

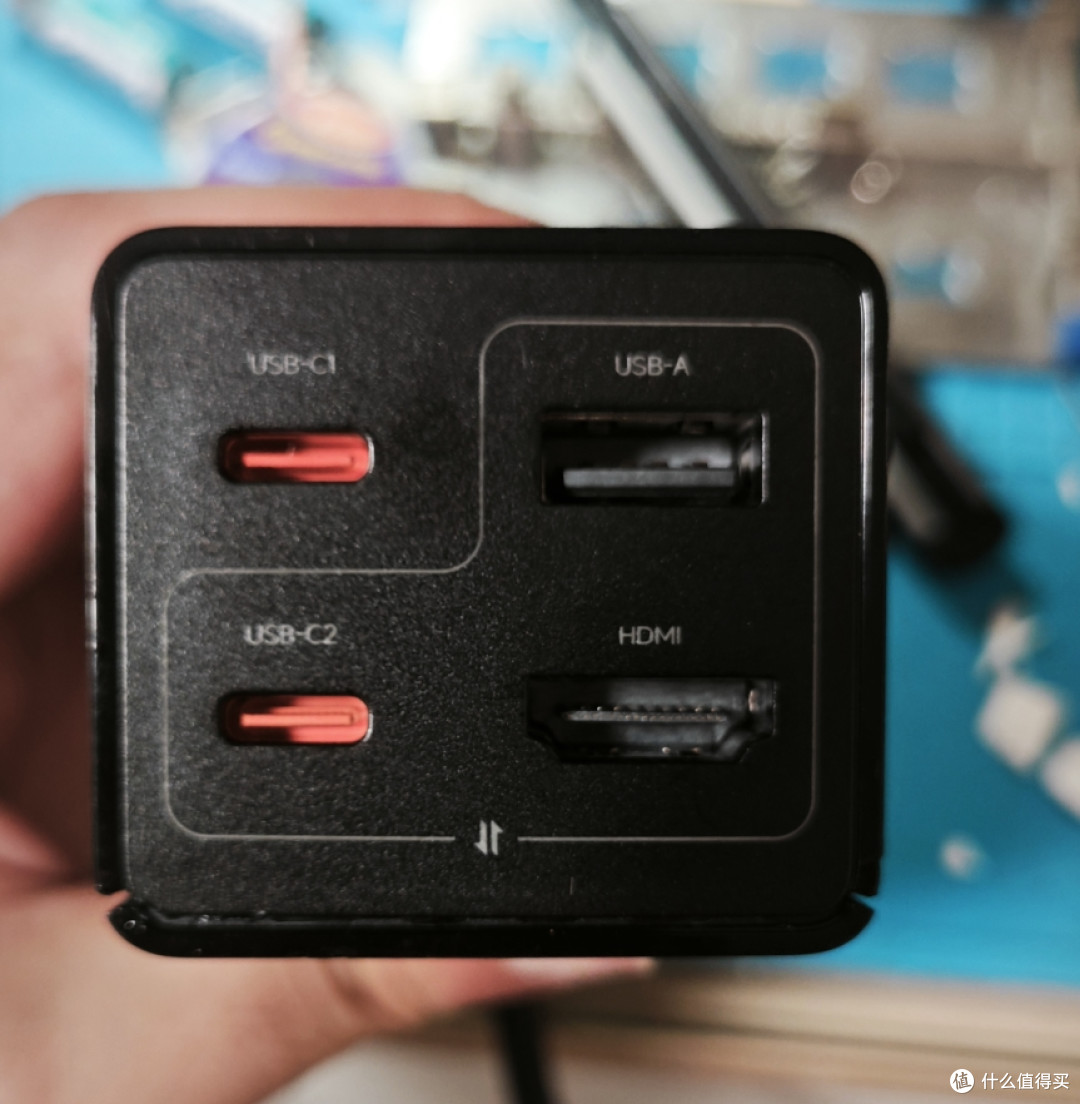

Pro版本有2C1A三个接口，支持67W输出功率，并且具备HDMI视频扩展，支持4K分辨率输出，将扩展坞和快充充电器合二为一

充电输出参数，具体评测拆解可以看看充电头网的https://www.chongdiantou.com/archives/347423.html

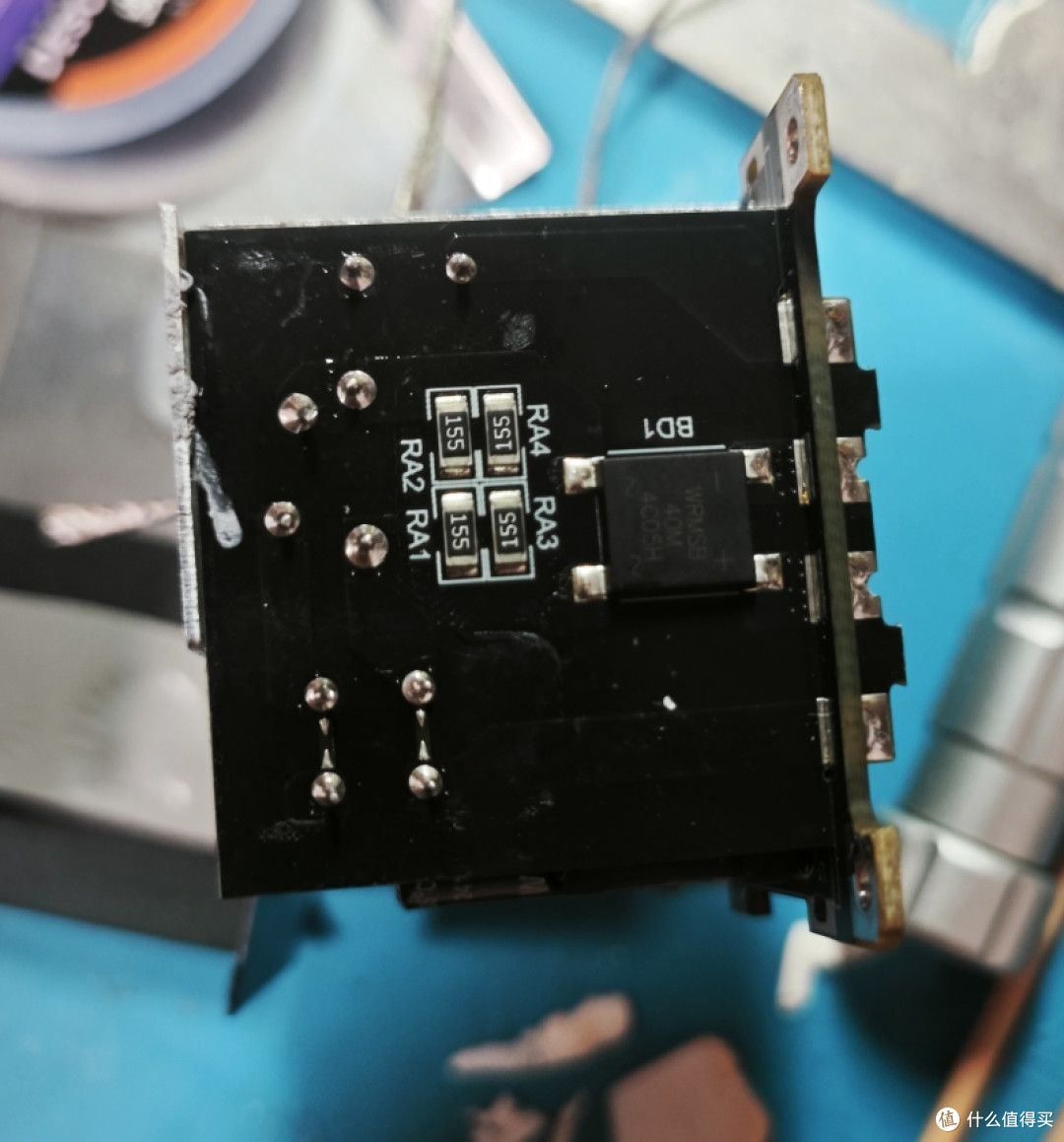

拆开之后一端是整流小板

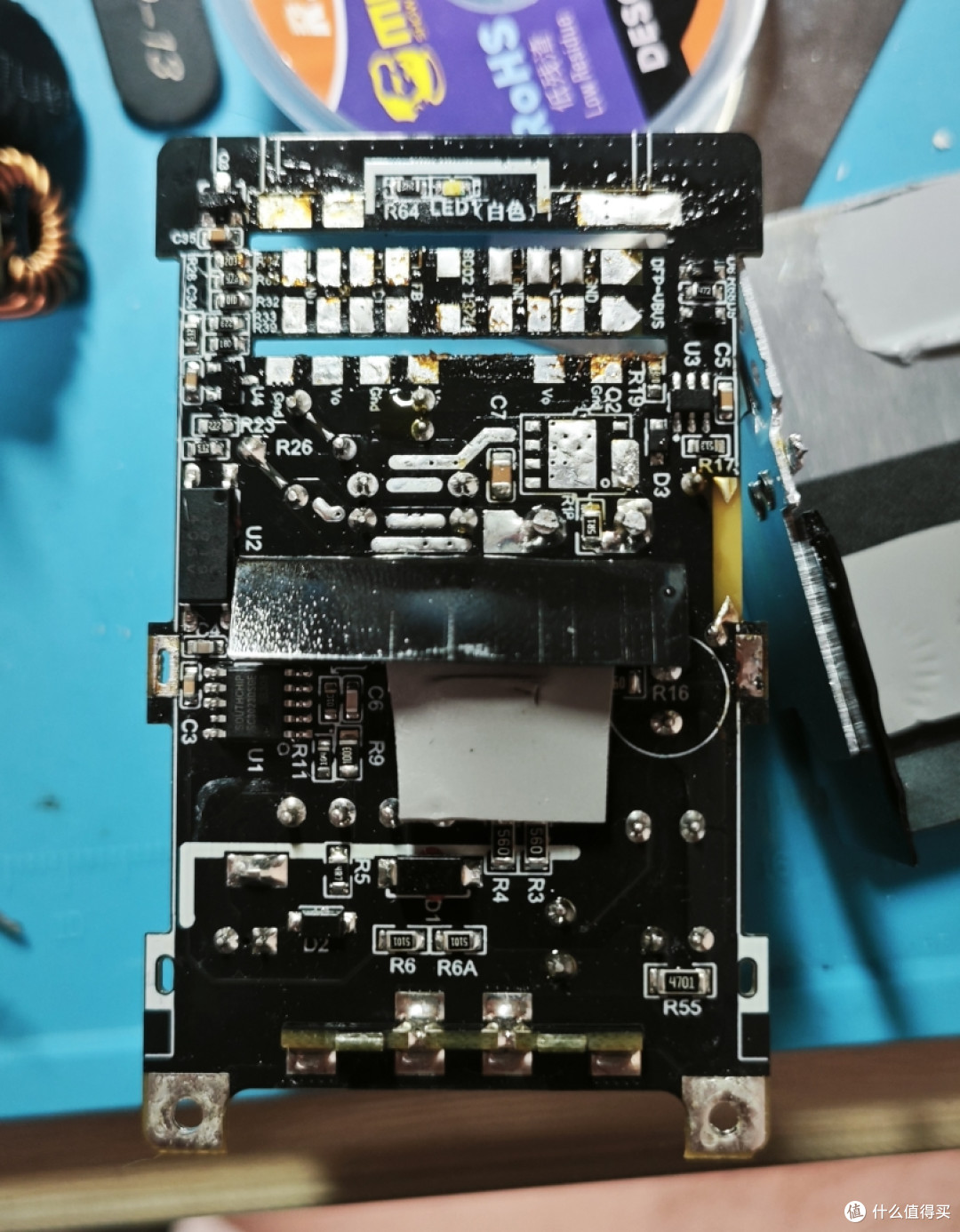

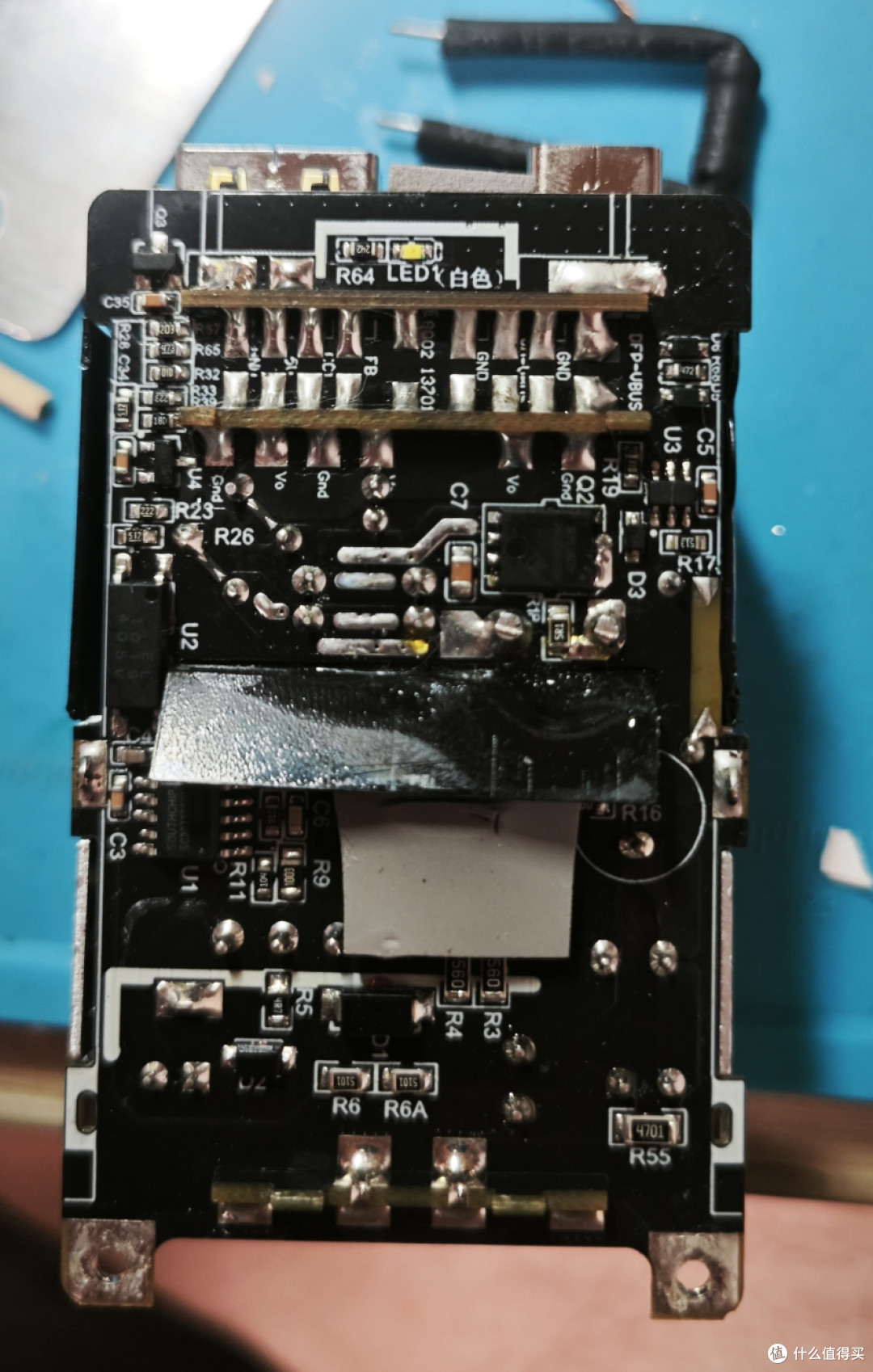

电路板上主要是高压侧电源芯片和GaN器件，低压端的同步整流控制器和同步整流管

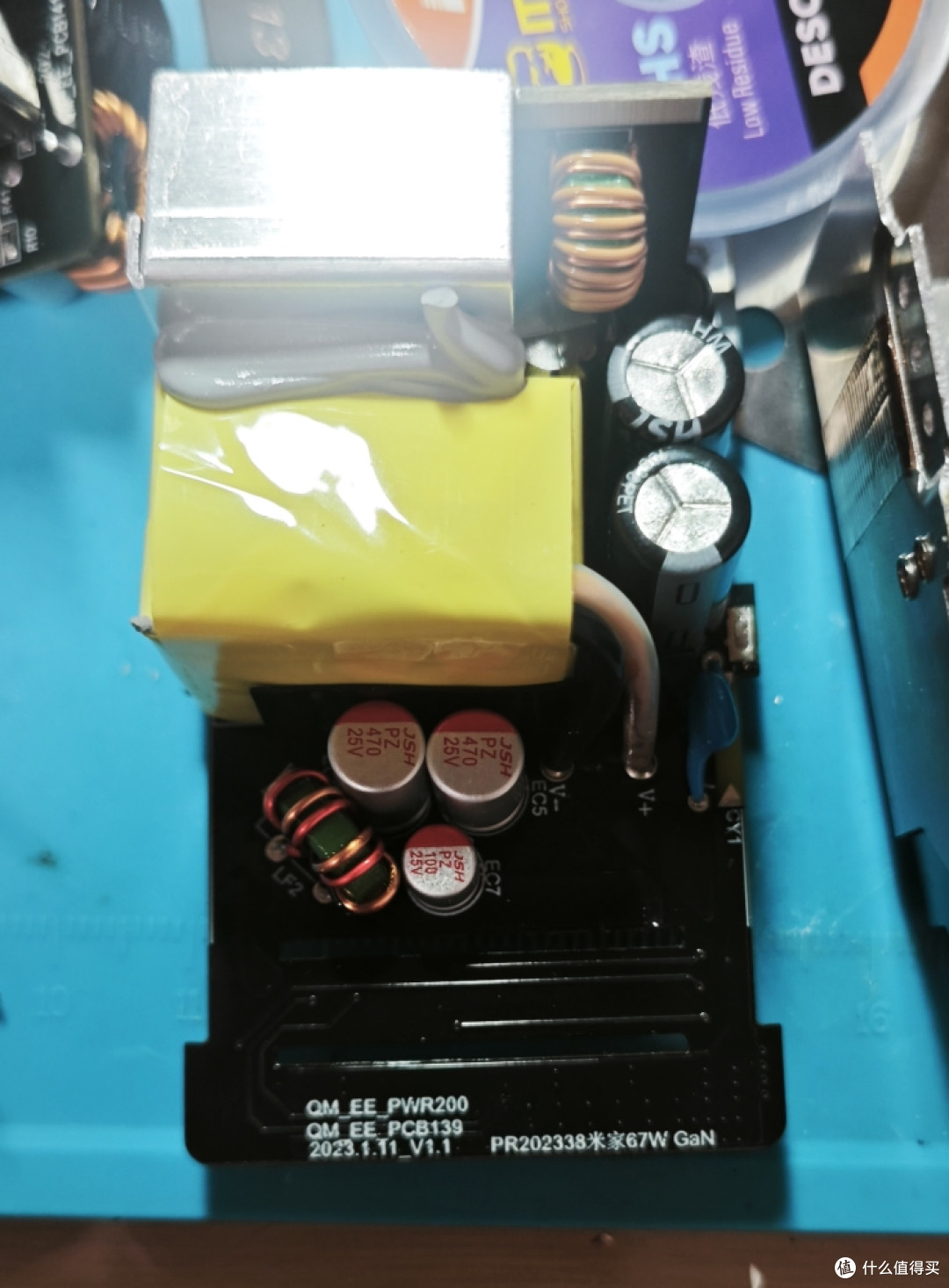

高压电容、变压器和低压电容

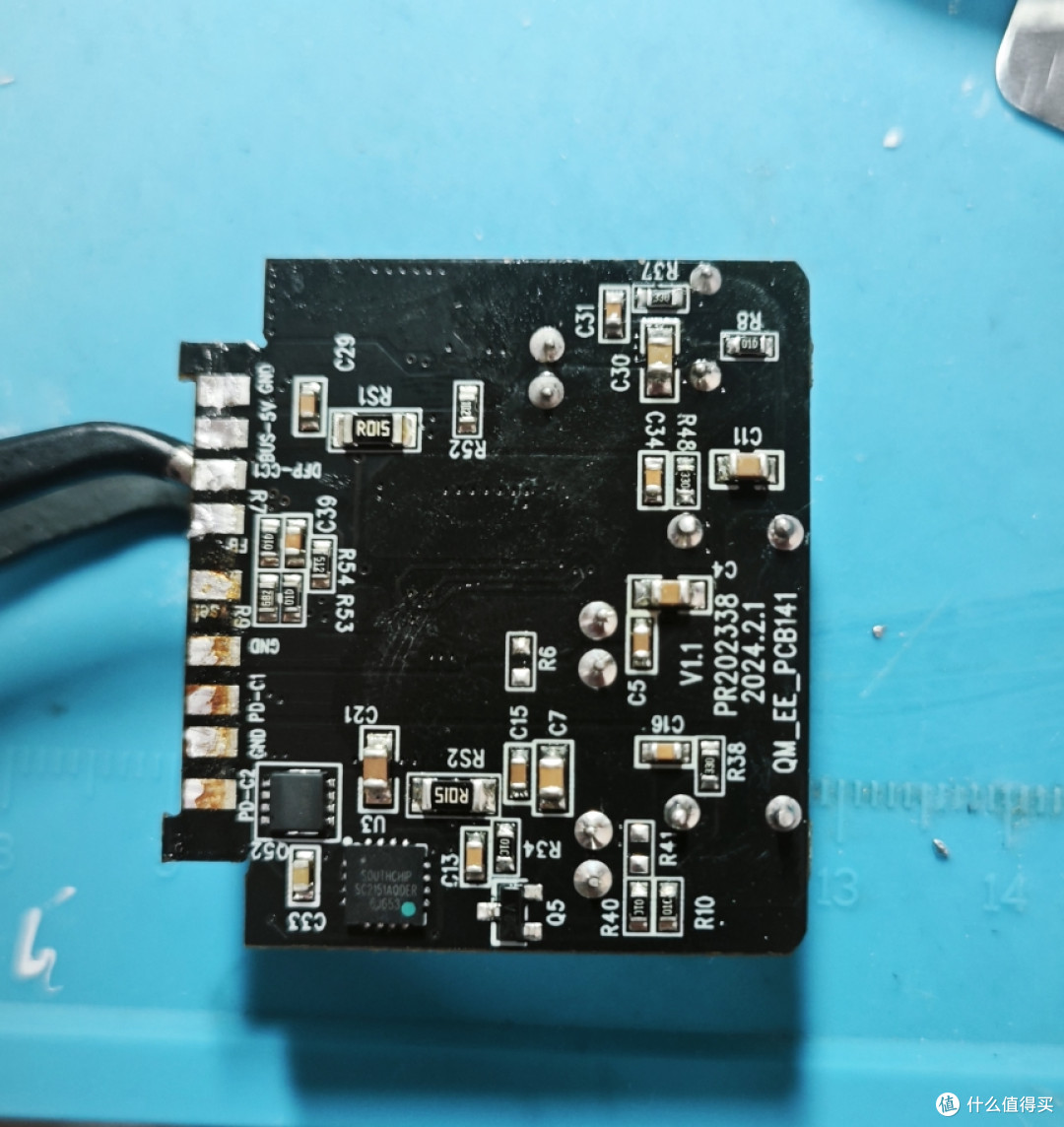

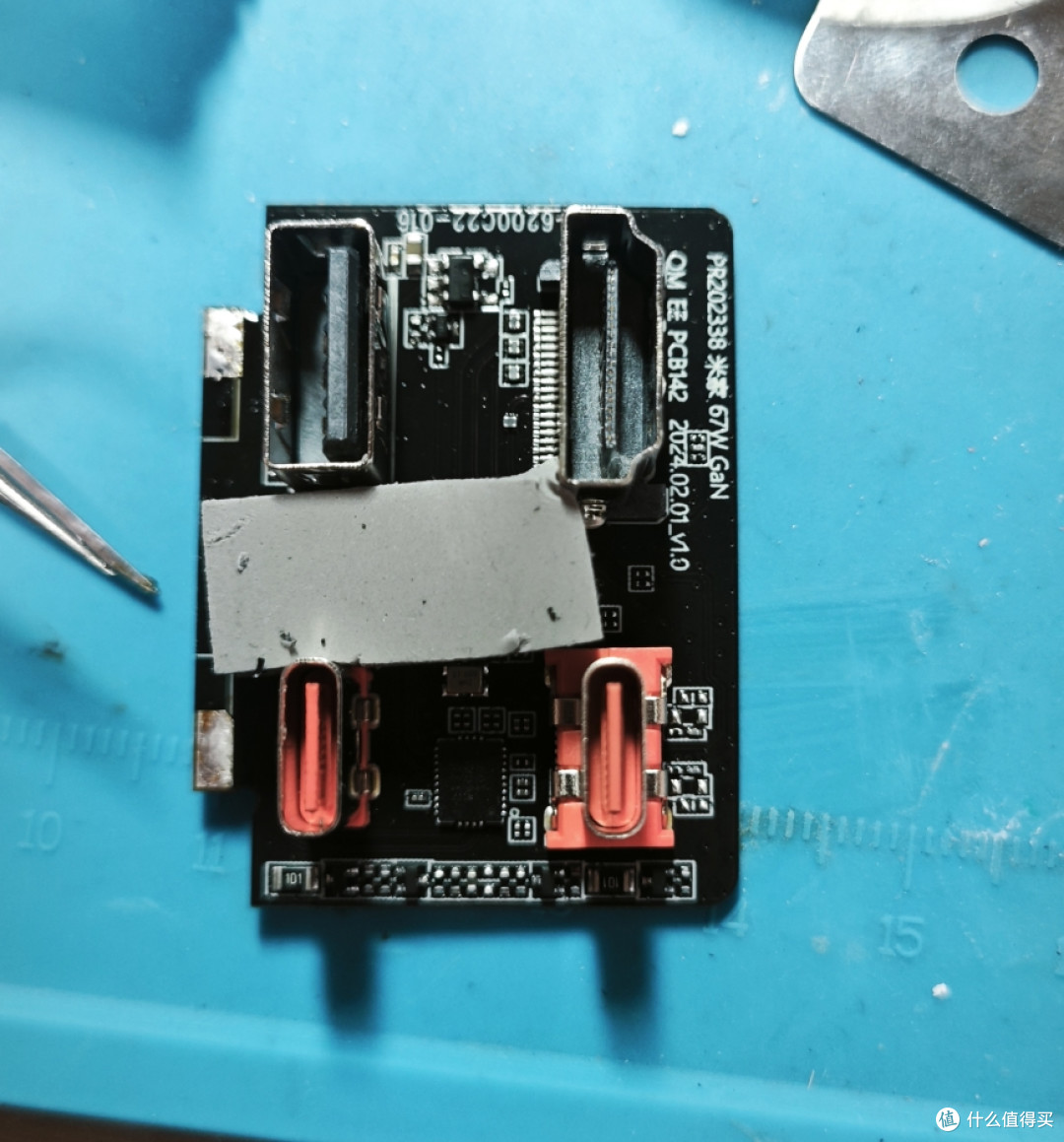

接口小板

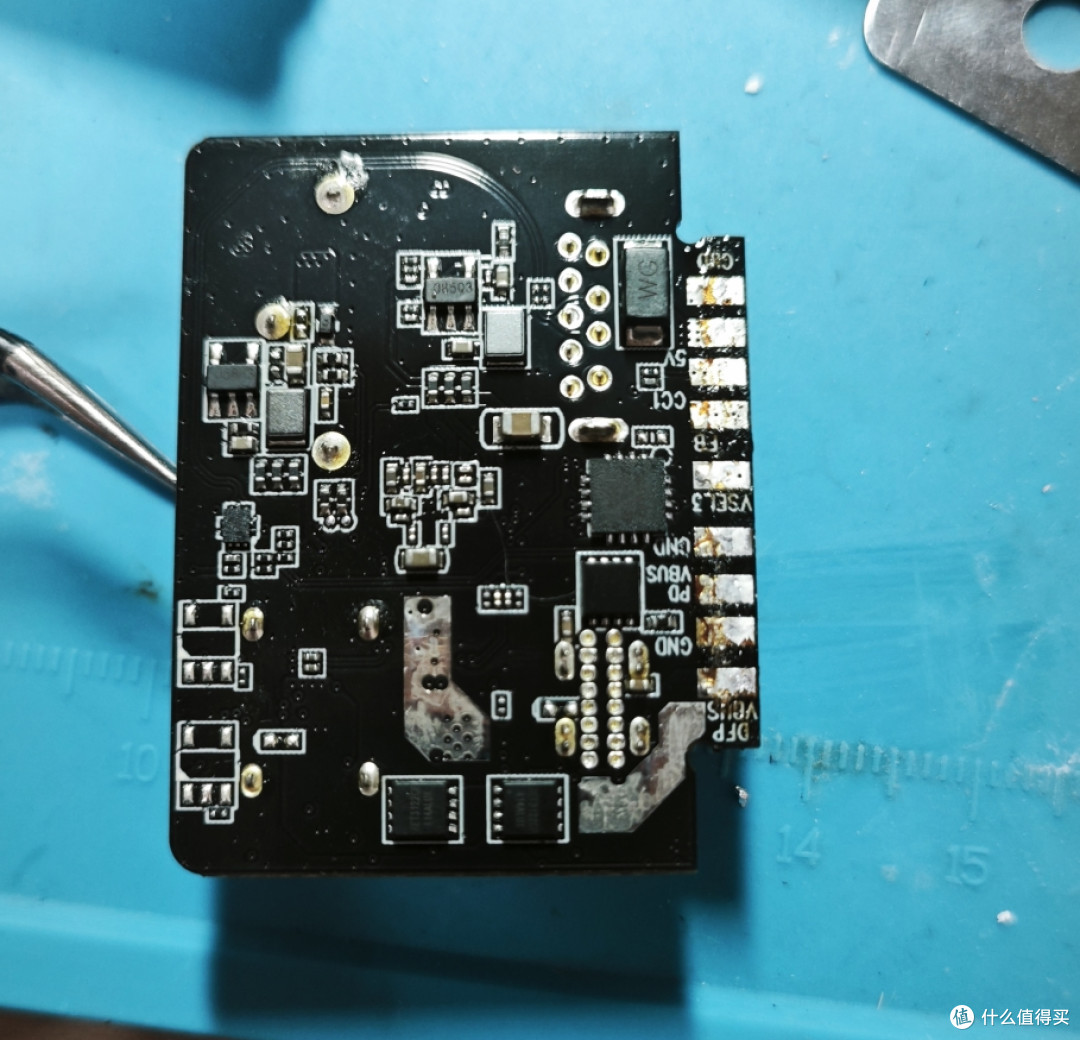

测量是输出端大短路，除了协议芯片外，还有搞头啊，本来不想拆2个转接板的，直接吹下MOS，结果赌输了，不得不拆了

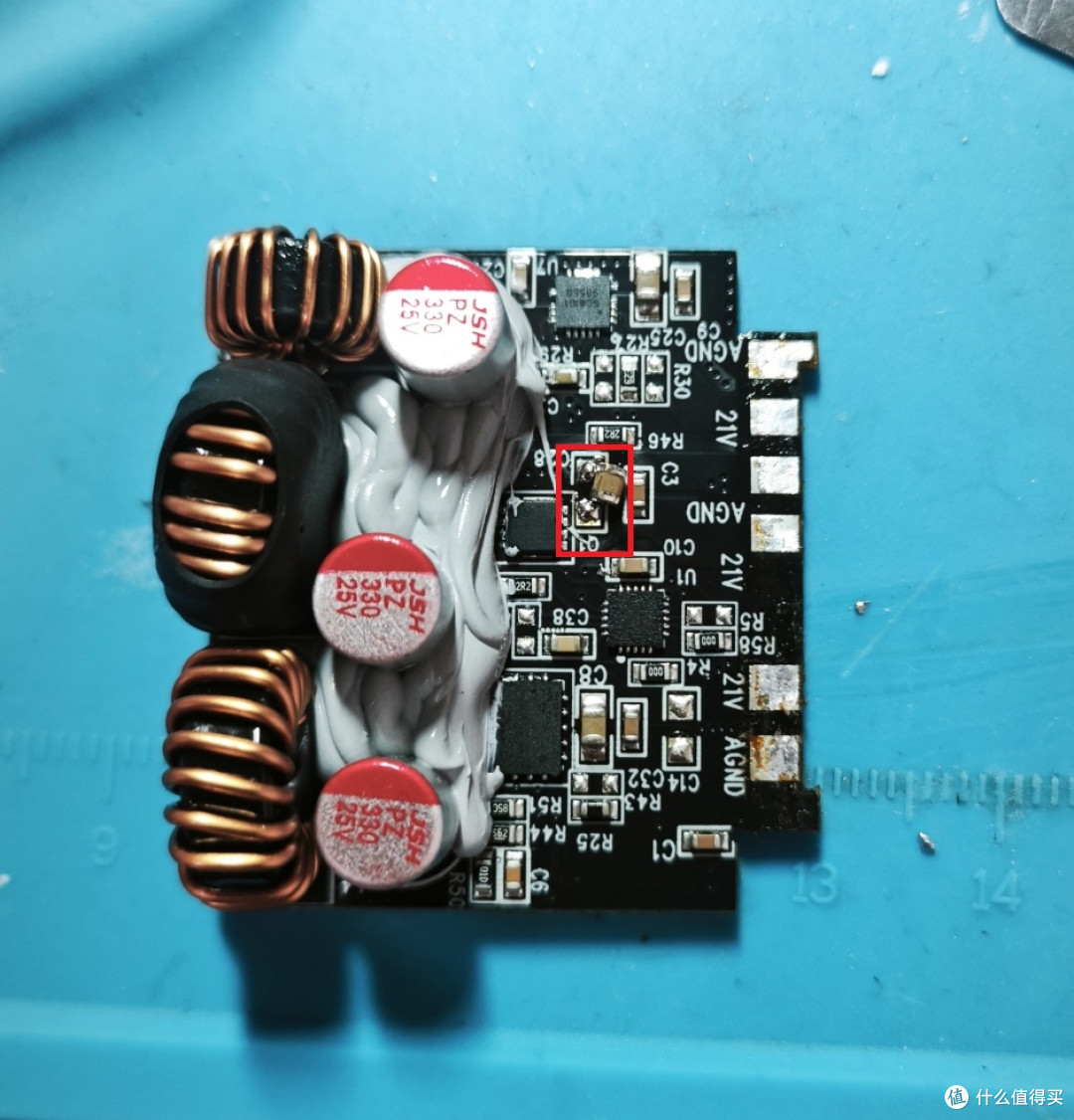

直接烧机，发现了电压转换小板上的一颗发财小电容，代换一颗50V 10uf的贴片电容，成功修复。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
