双宽带汇聚+高速局域网 ——剪辑工作室高效组网新选择

今天和大家分享一个双宽带汇聚的组网案例：小型剪辑工作室有剪辑师3人，其他工作人员6人，3台自带10G网卡的电脑，6台千兆网卡电脑，一台单10G网口的NAS，有两条联通的1000M宽带，两台带一个2.5G电口的光猫，一台带4个2.5G电口的软路由。

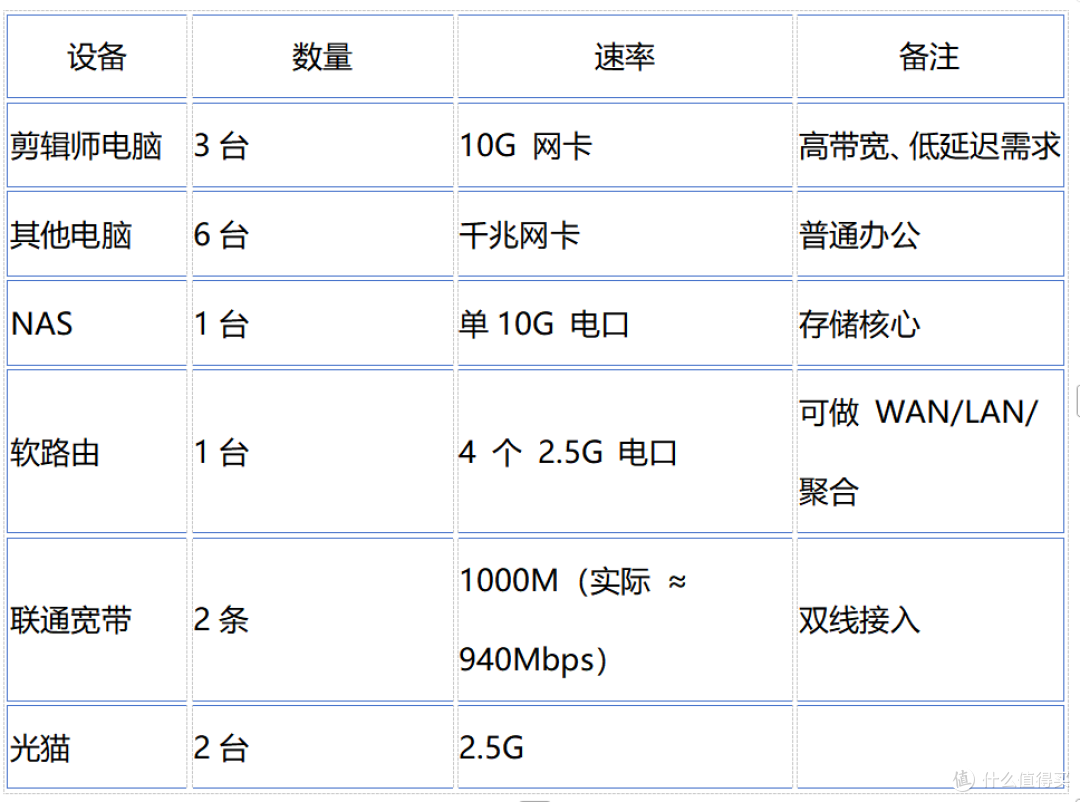

我们先来列一下所拥有的设备：

组网目标：

（1）剪辑机——NAS 通信 ≥10Gbps（理想接近线速）

（2）NAS 使用 10G 接入，避免成为瓶颈

（3）双宽带实现负载均衡或故障切换

（4）其他工作人员网络可隔离（安全/带宽控制）

（5）软路由仅处理互联网流量，不参与内网存储转发

解决方案：

可以加一台核心交换机兮克SKS8300-12E2T2X，自带12个2.5G电口 + 2个10G电口 + 2个10G光口，所有设备均可在 2.5G 或以上链路上运行，无性能瓶颈，剩余 2.5G口也可用于未来增加设备，三层管理型交换机，支持 VLAN、QoS、链路聚合，管理更加灵活。

连接方式：

（1）软路由的WAN、LAN口接交换机的2口和4口；

（2）两个光猫接交换机的6口和8口；

（3）NAS的10G电口接交换机的13口；

（4）剪辑组的3台电脑接交换机的另外3个10G口；

（5）办公区的6台电脑接交换机的1、3、5、7、9、11口；

实现功能：

1. 双宽带智能调度

双宽带冗余，单点故障不影响业务，任一宽带中断，流量秒级切至另一线路

2. 生产网与办公网隔离

在交换机上配置 VLAN划分：

VLAN 10：办公区

VLAN 20：剪辑组

VLAN 99：管理/VLAN

通过交换机的带宽控制限制办公区带宽，防止P2P占用生产带宽。

3. NAS高性能访问

剪辑机与NAS同属VLAN 20，二层直通通信

流量不经过软路由，由交换机线速转发

支持多用户同时剪辑同一项目库，无卡顿

4. 未来可扩展性

剩余2.5G口可用于新增设备

交换机支持静态路由、RIP、OSPF，便于后期分区域组网

以下是配置教程：

1、交换机的配置

（1）创建vlan：基础业务

创建vlan1，vlan2，vlan3，vlan4，vlan10，vlan20，vlan99

（2）划分vlan：在vlan配置-vlan端口

①端口1划分到vlan99，方便后续直接进交换机后台进行配置；

②接光猫的6口和8口分别划分为vlan2和vlan3；

③接软路由wan口的2口划到vlan4中，允许通过vlan2和vlan3的数据；

④接软路由lan口的4口和没接设备的10口，12口仍在vlan1中，4口允许通过vlan10,20,99的数据；

⑤剪辑组的4台电脑就放进vlan20中

（3）为了方便端口1的电脑进交换机的后台，需要配置一个新的vlan ip

（4）带宽控制：限制办公组的带宽

（5）记得点保存

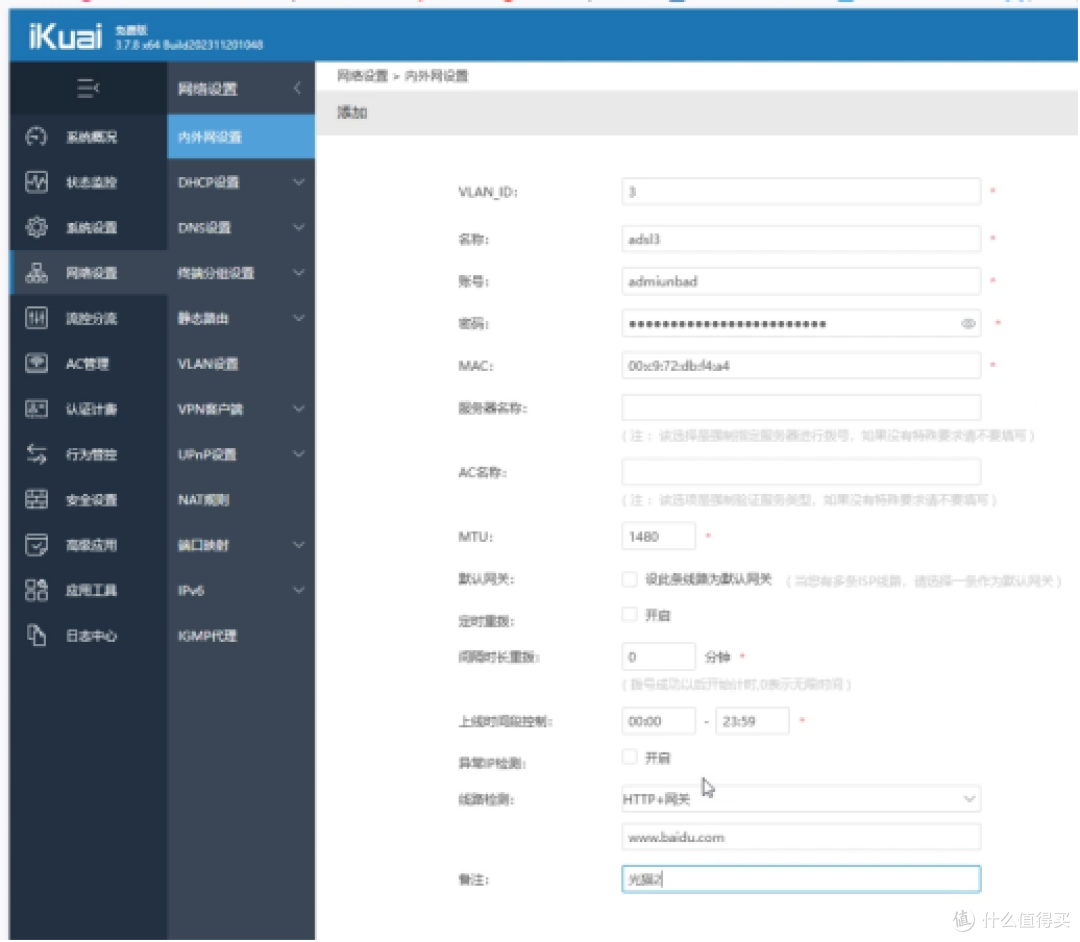

2、软路由设置（以爱快为例-双宽带汇聚）

网络设置-内外网设置-基于vlan的混合模式拨号

一张好网络，是数字创意团队的“隐形生产力”。通过合理选型与架构设计，我们用不到万元的投入，就为这个8人剪辑工作室打造了一套面向未来3–5年的高性能网络底座。
