氮化镓（GaN）作为第三代半导体的核心材料，凭借其比传统硅材料更高的能量转换效率、更强的耐高温和耐高压特性，彻底改变了充电器行业。这一技术进步使得充电器在功率大幅提升的同时，体积却能显著缩小，开启了从15W到200W以上功率的快速演进。
最直观的改变体现在充电器的“功率密度”上，即在同样体积内能够实现更高的输出功率。得益于氮化镓技术，曾经笨重的笔记本电源适配器如今可以被一个口袋大小的充电头取代。市场上涌现出华为“卡片”充电器、小米“小布丁”充电器等极致小巧的产品，它们在保持65W甚至120W高功率输出的同时，体积压缩到了前所未有的水平，让用户真正体验到轻便出行的便利。
伴随体积的缩小，氮化镓也推动了充电功率的飞跃。当传统充电器还停留在15W、20W的水平时，氮化镓技术让65W、100W充电器成为市场主流。苹果公司推出的140W氮化镓充电器，更是推动了USB PD3.1快充标准的普及，使单个充电器为高性能笔记本全速供电成为现实。如今，安克、正浩等品牌甚至推出了超过200W的多口桌面充电站，一个设备即可满足笔记本电脑、平板、手机等多个设备同时大功率充电的需求，彻底解决了桌面插线板杂乱和出门需要携带多个充电头的痛点。

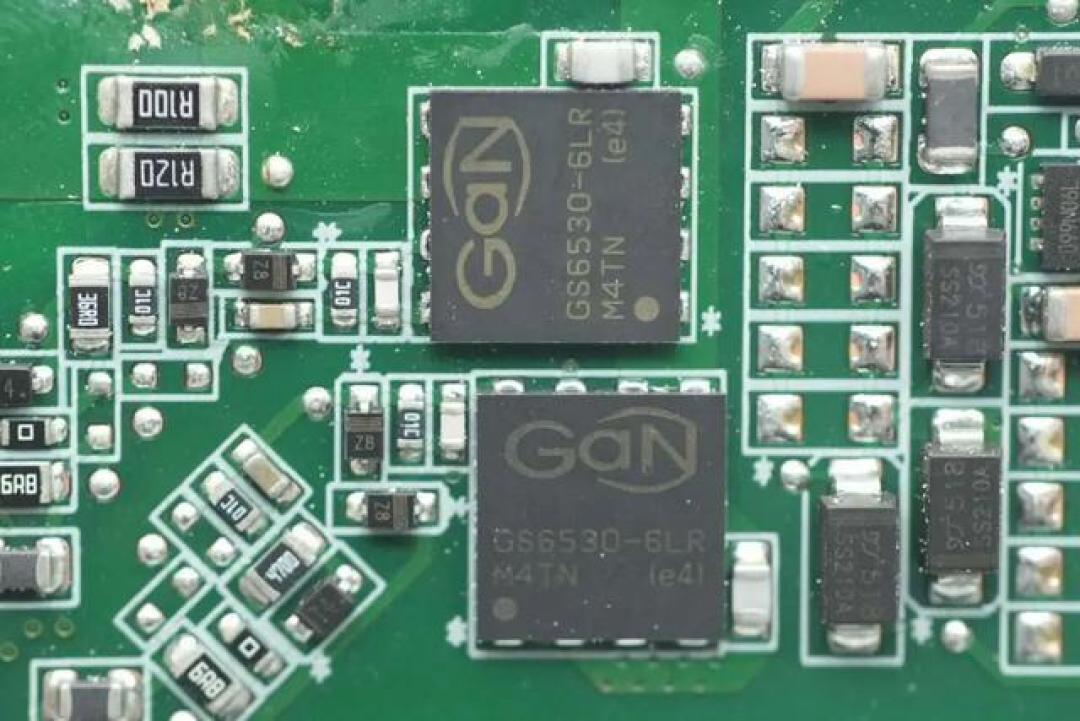

这些性能的提升，源于充电器内部设计的革新。为了在紧凑空间内控制散热并保证稳定输出，制造商普遍采用了复杂的内部架构。在高功率充电器中，PFC+LLC等高效电源架构成为标配；内部通过多块PCB小板立体堆叠、使用更小巧的平面变压器等方式，极致地利用每一寸空间。同时，大量使用导热凝胶进行灌封、配合石墨烯或金属散热片，成为确保充电器在高负载下安全、低温运行的关键。此外，纳微（Navitas）、英诺赛科（Innoscience）、英飞凌（Infineon）等上游厂商推出的高集成度氮化镓合封芯片，将驱动器与功率器件整合在一起，进一步简化了电路设计，为充电器的小型化和高效率奠定了基础。
技术的发展也促进了充电生态的统一与完善。如今的氮化镓充电器不再是“专机专用”，而是具备极强的通用性。它们广泛兼容USB PD、PPS等公有快充协议，许多新品还支持UFCS融合快充标准，能够为不同品牌的手机、笔记本等设备提供理想的快充体验。同时，部分充电器还加入了智能显示屏，用户可以实时查看充电功率、协议状态等信息，让充电过程更加直观可控。
氮化镓技术不仅是简单地提升了充电速度，更是从根本上重塑了充电器的形态与功能。它让充电器从一个不起眼的配件，演变为集小巧便携、强大性能和广泛兼容性于一身的智能电力中枢，为我们的数字化生活带来了极大的便利。
