麒麟9050 Pro发布当夜全网首拆：海思丝印2035、单夜15万播放，但肉眼证不了的三笔账才是重点

发布会散场不到三小时，广州场地的灯还没收完，维修台的加热平台已经架上去了。

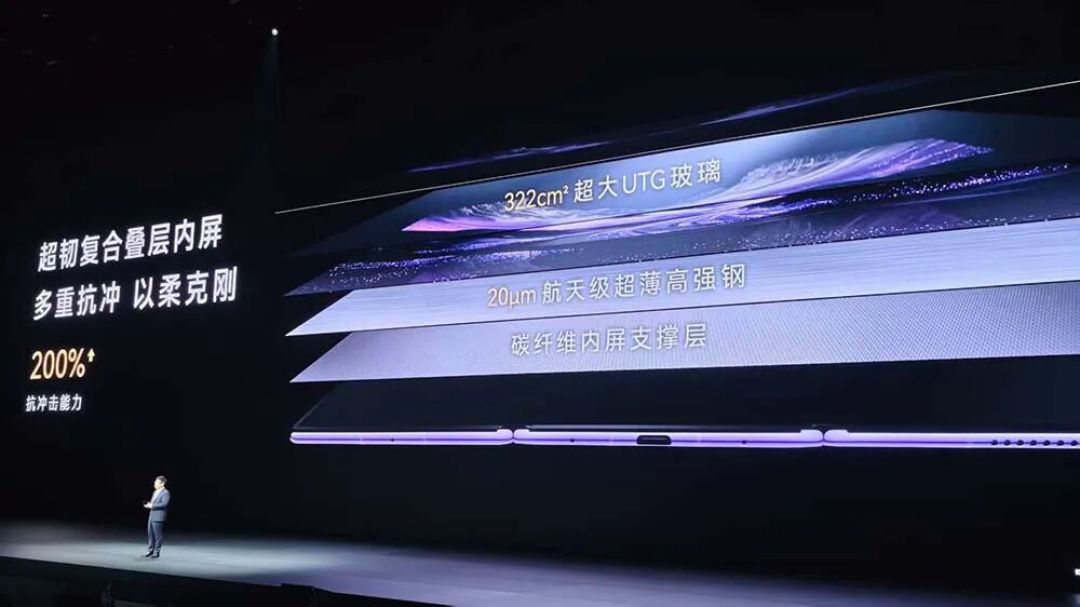

9月7日下午，华为时隔六年再办全球发布会，Mate XT2非凡大师三折叠和麒麟9050 Pro一起落地：整机性能较上代三折叠提升42%，9核灵犀CPU单核+24%、多核+52%，马良GPU渲染+142%，起售价19999元、顶配24999元。知乎晚上20:00，杨长顺开直播拆Mate XT2，把那颗发布会PPT上的“韬定律”首颗芯片从主板上起了下来。哔哩哔哩截至9月8日清晨，B站单夜出现14条“麒麟9050 Pro拆解”相关视频，总播放超过15万，首拆直播回放单独一条就是5.5万播放、322条评论，微博上“全球首拆现身”的词条帖从20:36就开始刷屏。微博

拆机党熬夜围观的不只是热闹。这颗芯片背后是一整套新叙事——何庭波今年5月25日在2026国际电路与系统研讨会首发的“韬定律”（τ定律）：不再把晶体管做小（几何缩微），改成把电路纵向多层堆叠、缩短信号路径来提性能（时间缩微）。7月3日V2论文补了实测数据。36氪 9月4日论文再更新，点名首颗韬定律芯片麒麟2026于9月出货——9050 Pro就是它的正式命名。知乎论文数据给得很狠：与上代麒麟9030 Pro同制程节点对比，等性能条件下工作电压从1.1V降到0.9V、功耗下降41%、芯片面积缩小37.5%，而且“没有使用新的光刻工艺”。36氪

问题来了：实验室的叙事，拆机台能验收到哪一步？

这一夜，肉眼真看到了什么

把14条视频里的实拍信息做交叉比对，能坐实的事实其实很集中：

• 丝印确认海思。芯片顶面丝印清晰是海思系标识，编号里出现了“2035”。微博 这是从“不知道里面是什么”到“确认是自己家做的”这一步，六年来麒麟发布会第一次能大方把芯片亮出来，评论区的“已经没必要遮遮掩掩了”说的就是这个。哔哩哔哩

• 垂直堆叠封装肉眼可见。切片画面里能看到两层结构纵向叠合的痕迹，和论文里“逻辑折叠”的公开说法方向一致；这也是“芯片规格完全不一样”这个标题党的底气来源。哔哩哔哩

• 主板确实缩得离谱。“这主板是真小啊”是评论区高频句。哔哩哔哩论文口径的“面积缩小37.5%”和拆机实拍里主板的观感对上了——这正好解释了为什么三折叠这次敢上同代最强芯：上一代Mate 80 RS那套9030 Pro的发热，塞进当年那台“奏折式”三折叠压不住，这次面积和时间双缩才腾出散热余量。

• 内存拆到了，但没拆明白。直播最后一段翻到了DRAM丝印。哔哩哔哩 评论区立刻分裂成“海力士”和“长鑫”两派——注意，截至发稿这颗内存的原厂身份没有任何一方拿到清晰丝印全图，是整场首拆里唯一悬而未决、又最影响后面账本的一条。

肉眼做不到的三件事，才是这颗芯片的主线

拆机党圈子里有句老话：直播拆机能证来源，证不了制程，更证不了微架构。这场首拆也不例外，评论区那句“拆了个寂寞，啥也没说啊”难听，但技术上没冤枉人：

1. 制程节点无法肉眼验证。裸眼看到die或切片，都到不了finFET/栅极尺寸那一层，要等TechInsights级别的实验室切片报告。所有“多少nm”的说法目前在公开渠道都没有实证。

2. “逻辑折叠覆盖了多少”看不到。何庭波在V2论文里自己就说方案保守：混合键合间距1.5微米，折叠只用在部分关键路径、没覆盖整颗芯片。36氪拆机画面里“看到两层”只能证明堆叠存在，证明不了比例——而比例恰恰决定这代性能增幅里“折叠”和“常规迭代”各占多少。

3. 42%、142%全是官方口径。36氪发布会幻灯片数字≠第三方实测，评论区刷屏@极客湾、@UPTuber“性能实测快快快”，等的就是这一块。在评测解禁前，任何拿官方增幅当实测的转述都要打问号。

吵起来的三个点，社区至今没统一

• “2035”到底什么意思。一派说丝印是“20年第35周”——2020年9月15日美制裁断供生效那一周，麒麟9000成了“最后的晚餐”，把这段日期刻回芯片是铭记；另一派说指的是2035科技强国目标年份。两派都是猜，华为官方没有对丝印做过任何解释。这类“拆出来的彩蛋”历来是拆机党的身份暗号，别当事实传。

• 首拆机哪来的。“这玩意今天根本买不到啊，唯一的解释就是华为自己拿给他拆的”。哔哩哔哩 这条高赞评论不是没道理：真机零售要到9月中下旬才开卖，9月7日晚能上手的机器来源成谜。经历过荣耀WIN“媒体机有散热凝胶、零售机没有”那波AB机风波的拆机党都懂：样机拆出的结论，套到量产零售机上要重新算一遍账。首拆视频里主板做工被弹幕刷“屎一样的做工”，究竟是工程样机个体、还是量产标准，现在下任何结论都太早。

• “省料涨价”还是“缩容进步”。“主板体积缩小这种技术进步，他能说成省料还涨价”——评论区这条是吵得最凶的。站“省料”的依据是折叠屏铰链、屏体成本肉眼看不到减配、价格却破两万；站“进步”的依据恰恰是上面37.5%的面积缩容——同样的封装里塞更强性能，主板才能做小。两个说法共用同一组事实，分歧只在归因。

维修党最关心的问题，这次的答案最残酷

“这玩意真的能修吗”——评论区这条问到了点子上，而且答案大概率是坏消息：

逻辑折叠意味着die内两层逻辑靠1.5微米间距的混合键合纵向连接。对维修台来说，BGA芯片虚焊可以上返修台重植，混合键合的堆叠芯片一旦失效，没有任何层间修复的可能——只能整颗换，而换die级别的维修在手机上本来就等于报废。过去两年液金散热把笔记本、游戏机的“维护账”摆上了台面（联想弃用液金、ROG只保一年那波），折叠屏的维修成本共识是整屏更换；现在芯片本体也变成了“不可层修”的部件。华为售后对9050 Pro的备件政策、主板级维修报价还没公开，19999的机器坏在哪一层、保不保得住，才是比性能增幅更先落地的未知数。

不同人怎么接这一棒

• 准备冲首发Mate XT2的：别把直播首拆当质检报告。等三样东西——第三方性能实测解禁、首批真机的拆解一致性反馈（有没有凝胶/屏蔽罩差异这类AB机疑云）、官方维修备件价目。存储成本暴涨是整个行业涨价的背景板，19999里有相当一部分是DRAM的账，不是这颗芯片的账。知乎

• 芯片制程党：把预期放在TechInsights们的切片报告上，看折叠覆盖率（多少关键路径真的折了）和键合间距实测量级；在那之前，“同制程、等性能功耗-41%”是目前证据最硬的公开数字——因为它出自论文而不是发布会。

• 拆机同好：内存原厂那条悬案值得追，清晰丝印图出来之前，国产DRAM上没上这台机、上到哪个型号，都只是拆机圈最便宜的热度。

六年前麒麟9000是被拆了也没人敢聊的那颗芯；六年后这颗芯片被拆的全过程，直播间最高同时在线按围观者说法在数万人量级。能大大方方拆给全网看，本身就是这颗芯片最重要的拆解结论——至于它到底折进了多少未来，实验室切片出来之前，证据链只算走完了一半。
