海备思 MC60PRO拆解,USB4硬盘盒+拓展坞

09-08 11:48

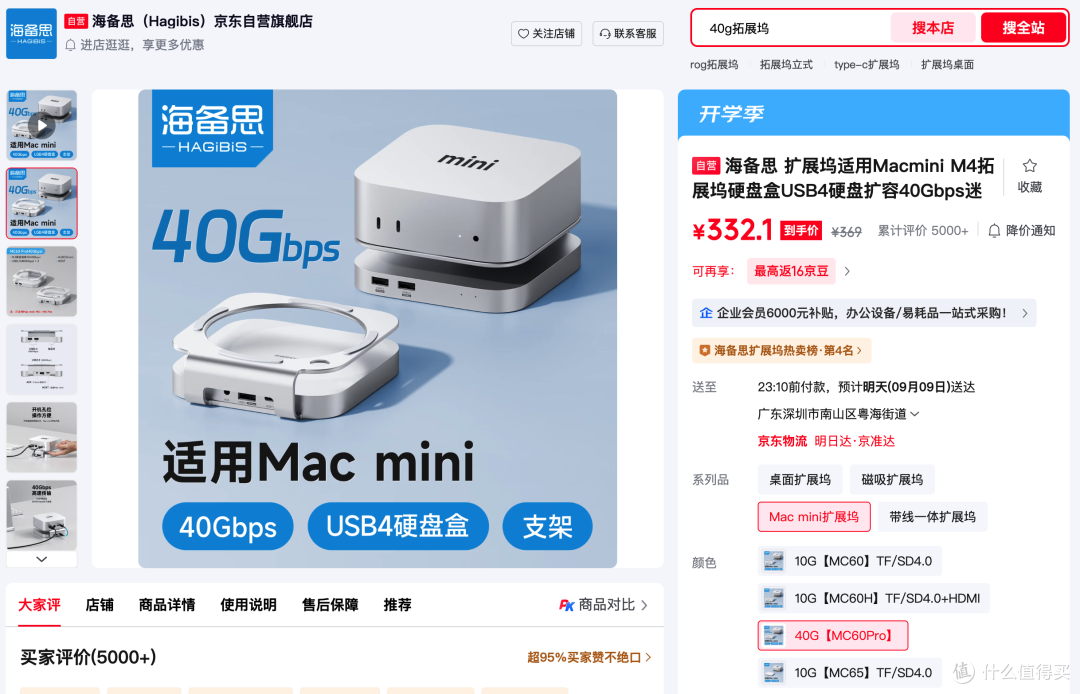

海备思 MC60PRO海备思 MC60PRO海备思 MC60PRO

依旧自费全款拿下。

接口:

后置 USB4 连接口、USB2.0、3.5mm 音频口各一个

前置 两个USB2.0

底部 m2 硬盘接口一个

USB2.0 接鼠标似乎能解决USB3.0 的干扰问题

接口功耗和 USB4 的供电需求比较大,屏幕灯、散热风扇不建议接上来。

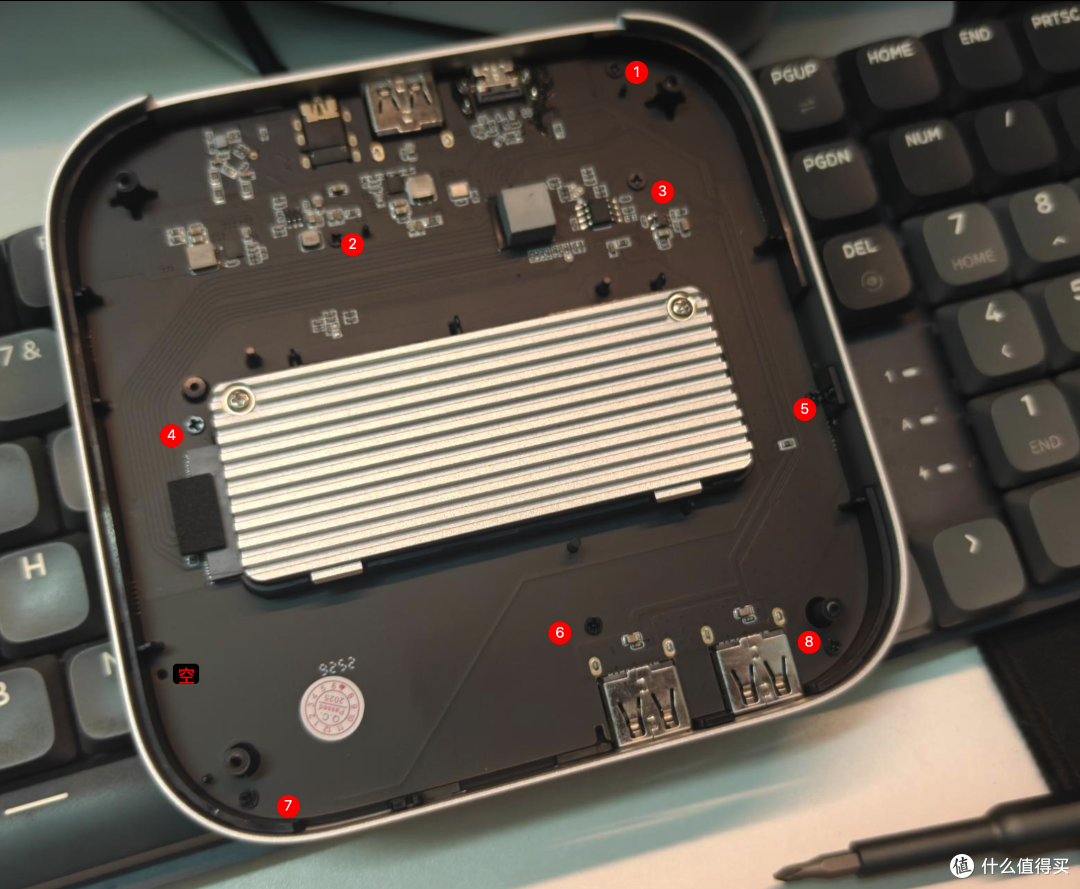

MC60PRO 底部MC60PRO 底部MC60PRO 底部

拆开脚垫,拧下 4 颗螺丝,底部 9 个空位,有8 颗螺丝固定。

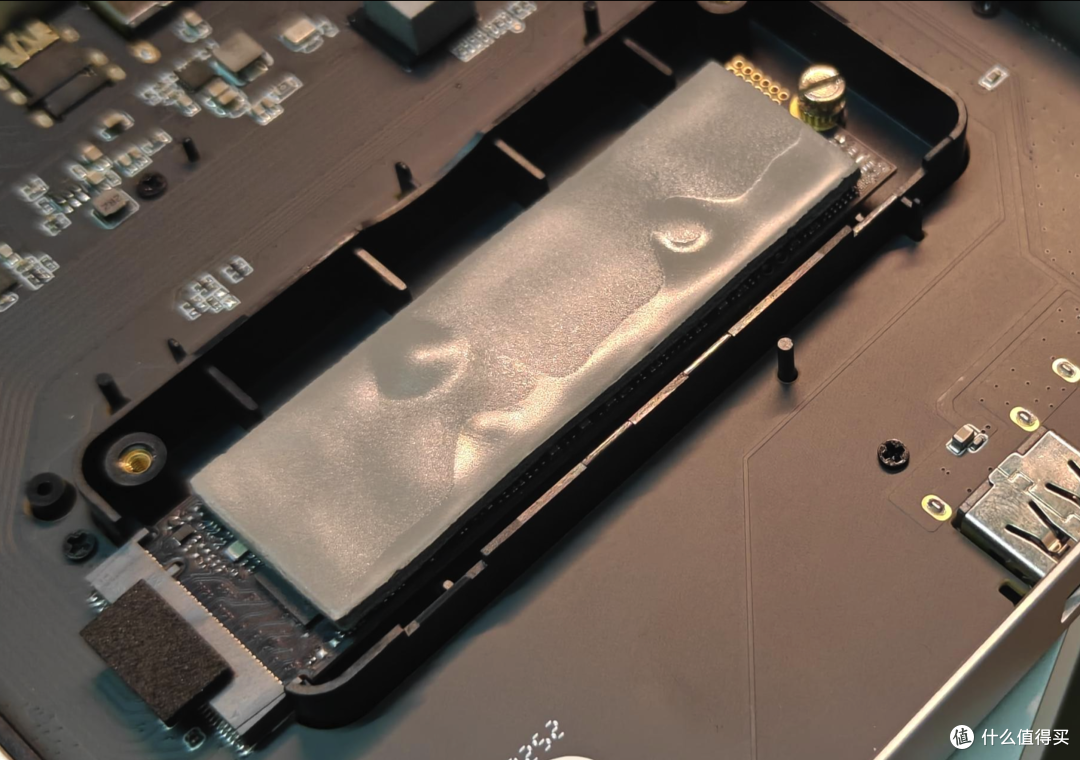

MC60PRO SSD 位置MC60PRO SSD 位置MC60PRO SSD 位置

硬盘是 致态7100 ,导热垫覆盖了闪存颗粒,长度覆盖不完整主控位置

致态7100 用海备思附带的导热垫如果只贴一层,只能贴合三分之一

两张导热垫都贴上,才能基本覆盖,痕迹如图,拧上螺丝大概还有 5 分之一的位置接触不完整,因为螺丝是一侧,拧紧了会倾斜侧压螺丝一边导致另外一边不贴合,不拧紧又会因为重力分离。

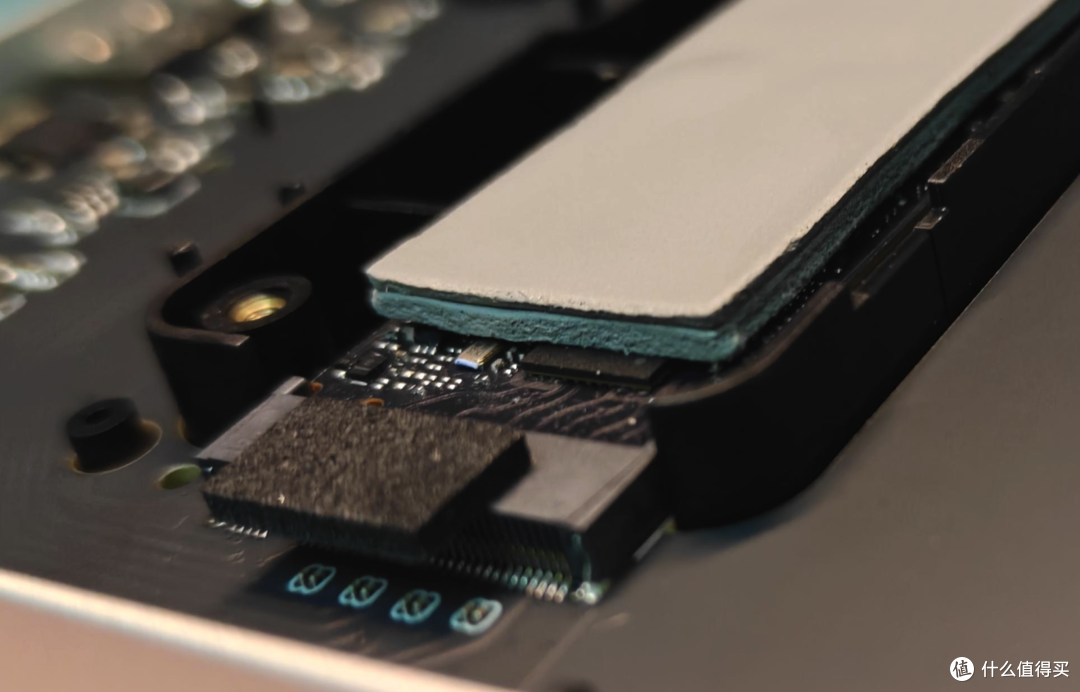

海备思附带的两张导热垫贴上的厚度如图

海备思 MC60PRO拆解,USB4硬盘盒+拓展坞

完整的正面和背面图。

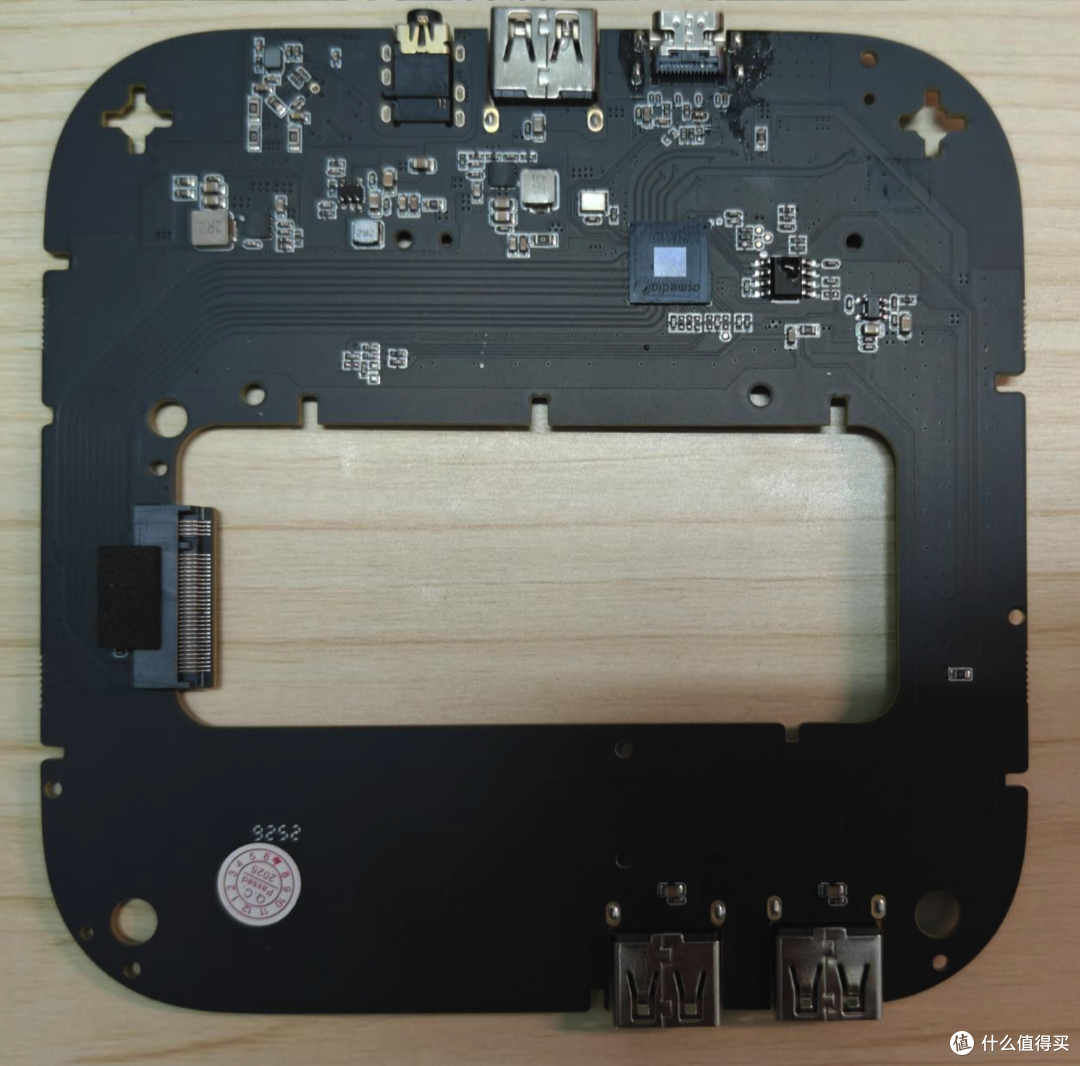

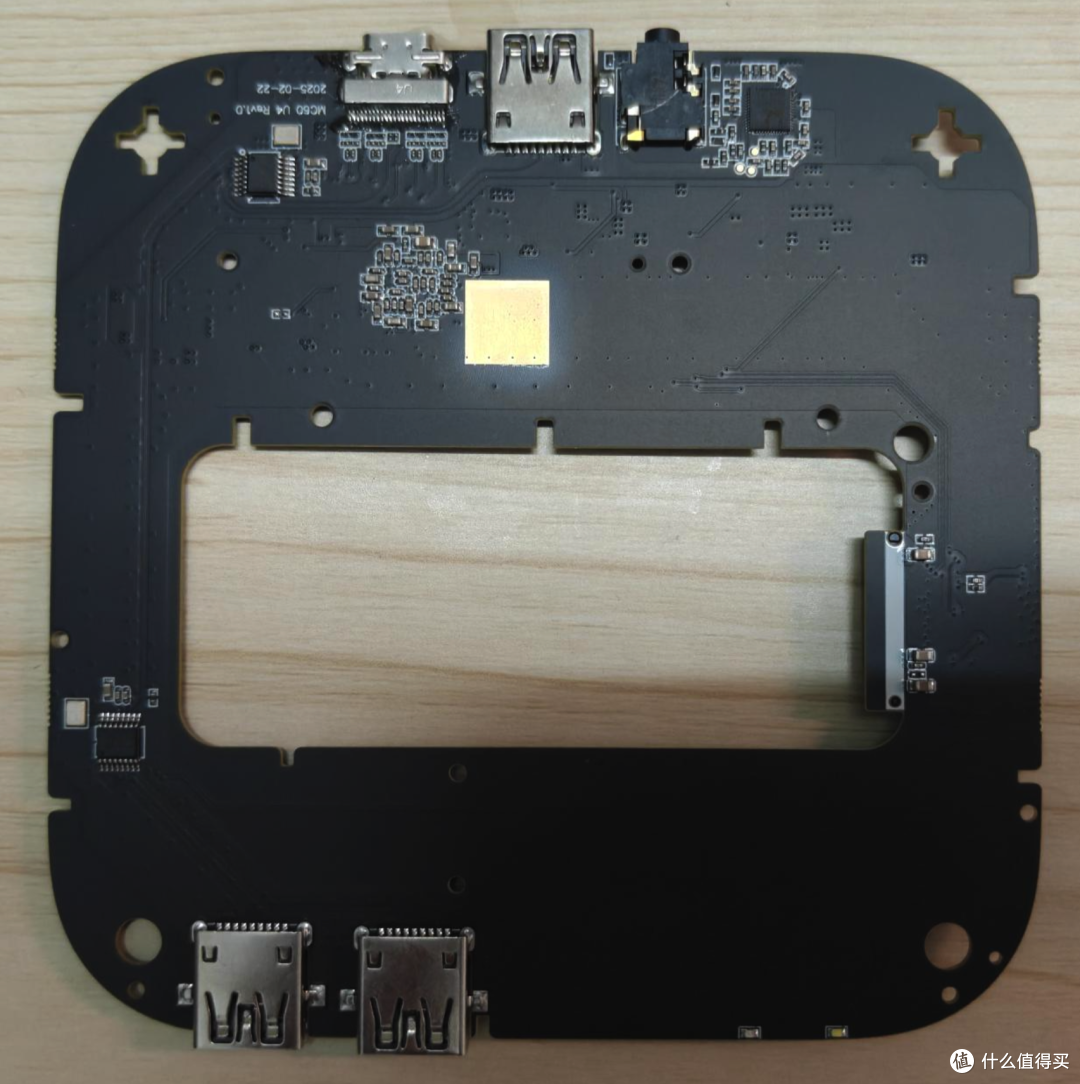

海备思 MC60PRO 主板正面海备思 MC60PRO 主板正面海备思 MC60PRO 主板正面海备思 MC60PRO 背面海备思 MC60PRO 背面海备思 MC60PRO 背面

然后看看ASM2464PD的部分

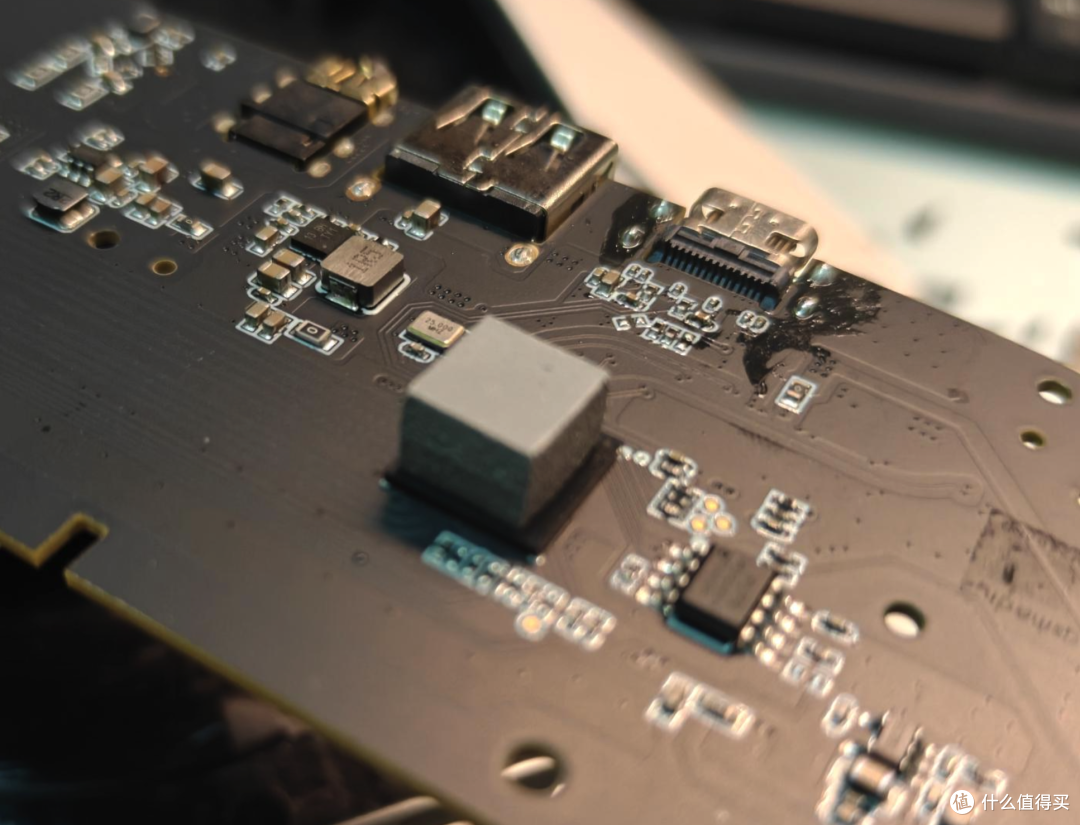

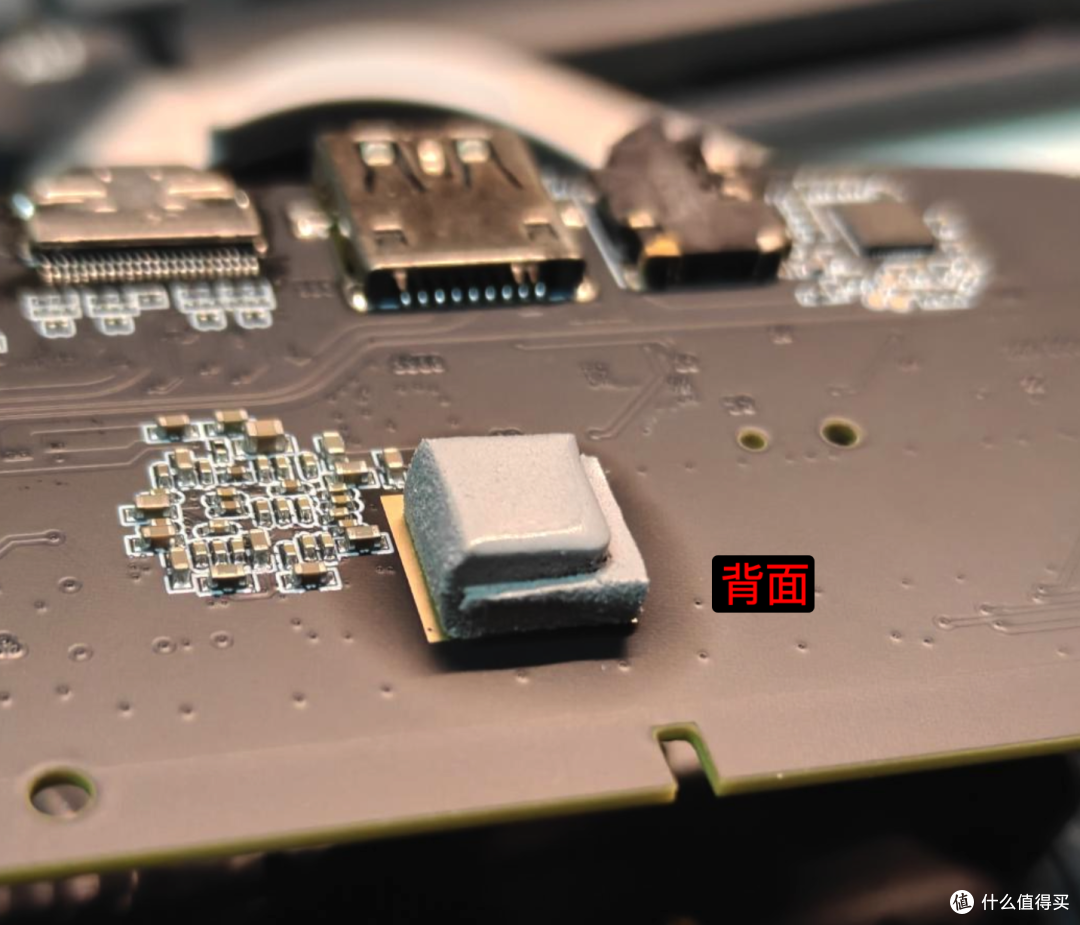

海备思 MC60PRO ASM2464PD海备思 MC60PRO ASM2464PD海备思 MC60PRO ASM2464PD海备思 MC60PRO ASM2464PD背面海备思 MC60PRO ASM2464PD背面海备思 MC60PRO ASM2464PD背面

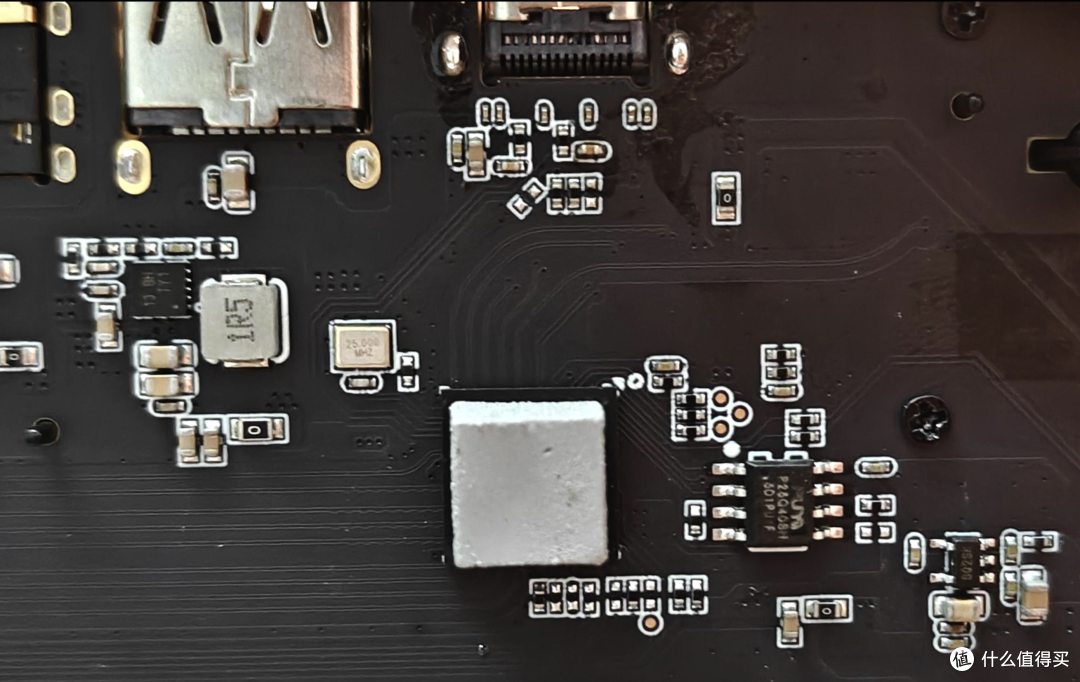

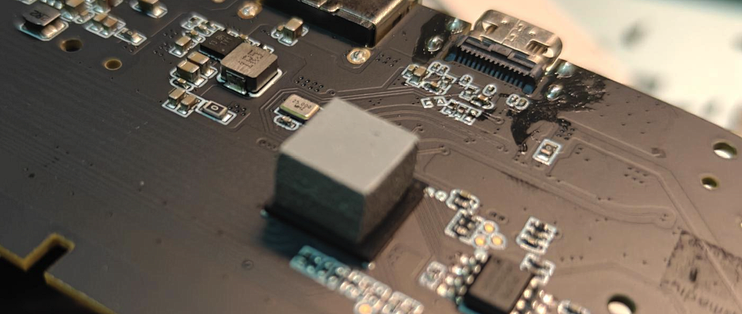

ASM2464PD 正面和背面各有一个正方体,高度 6mm左右的散热垫

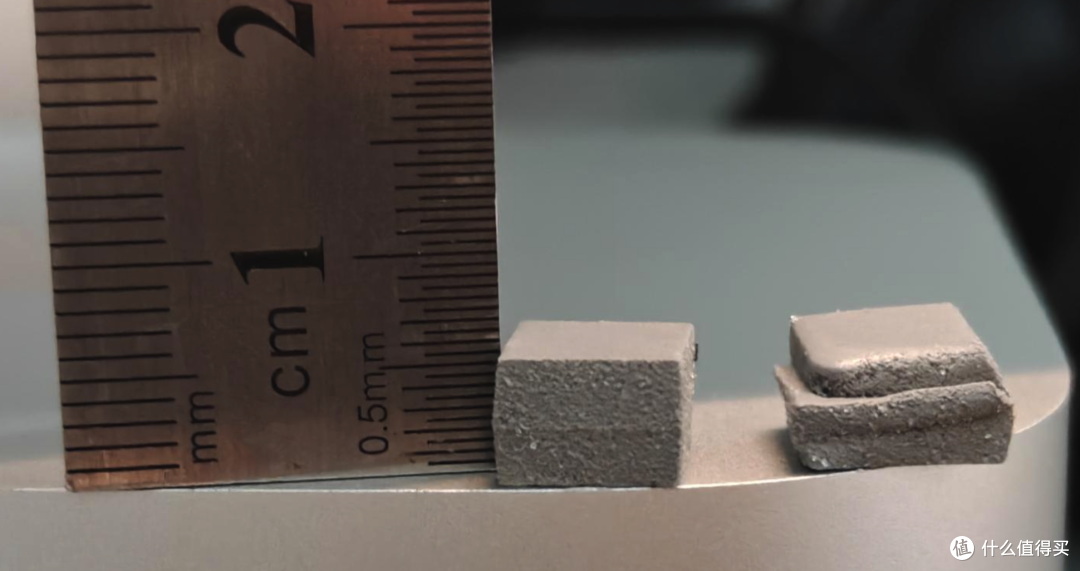

海备思 MC60PRO 散热垫海备思 MC60PRO 散热垫海备思 MC60PRO 散热垫

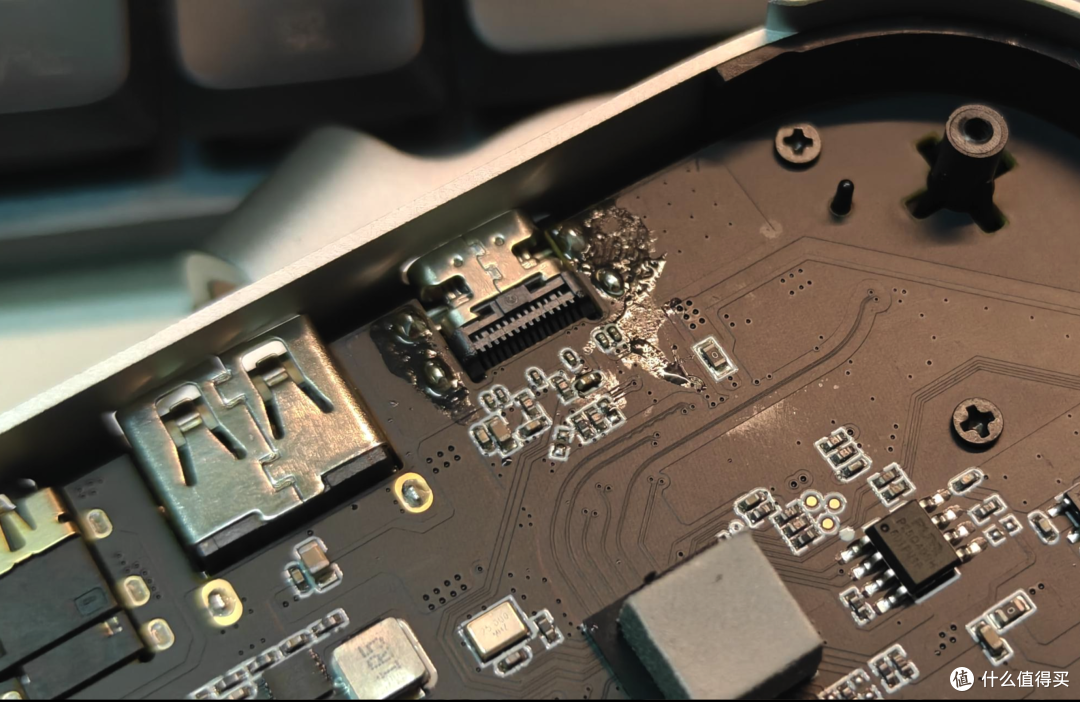

其他细节图:

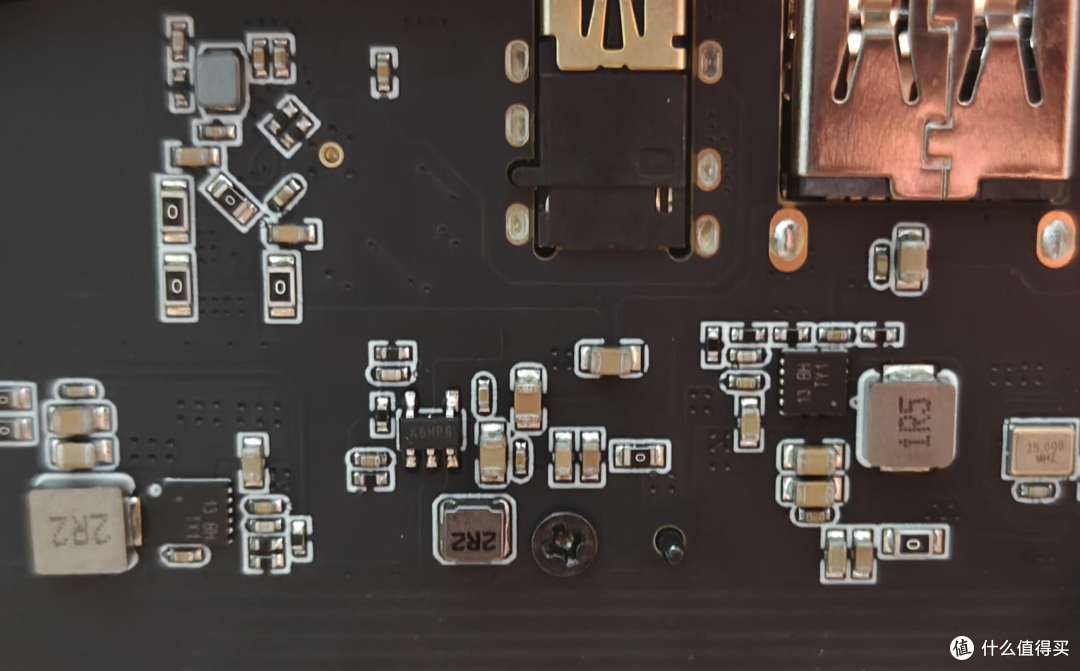

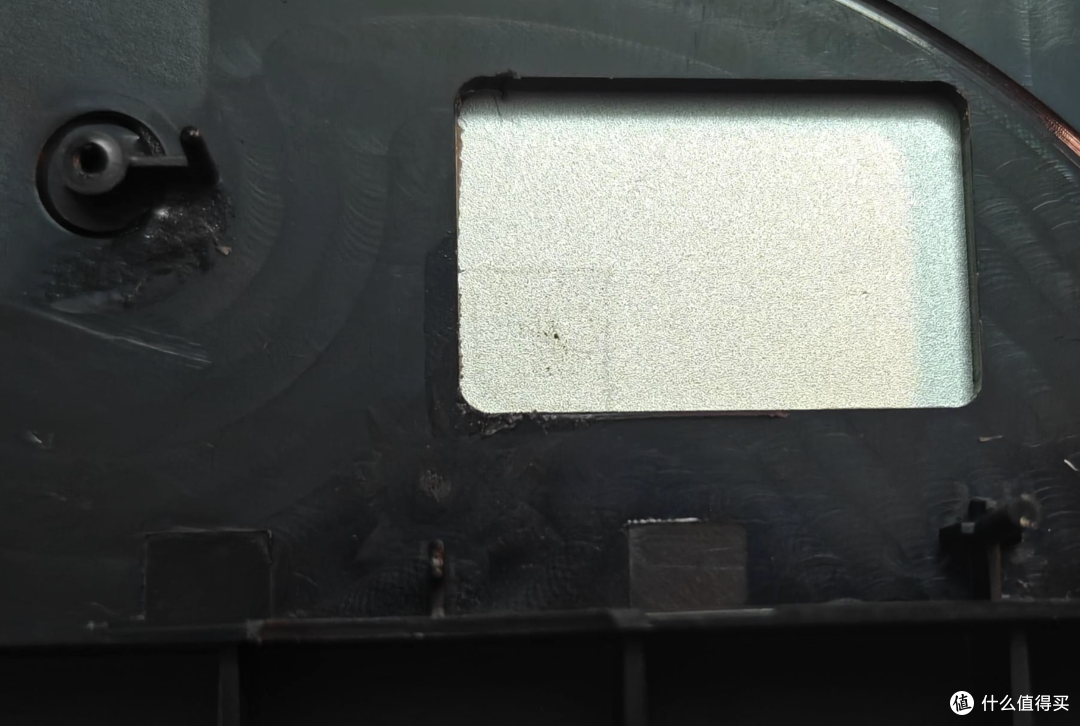

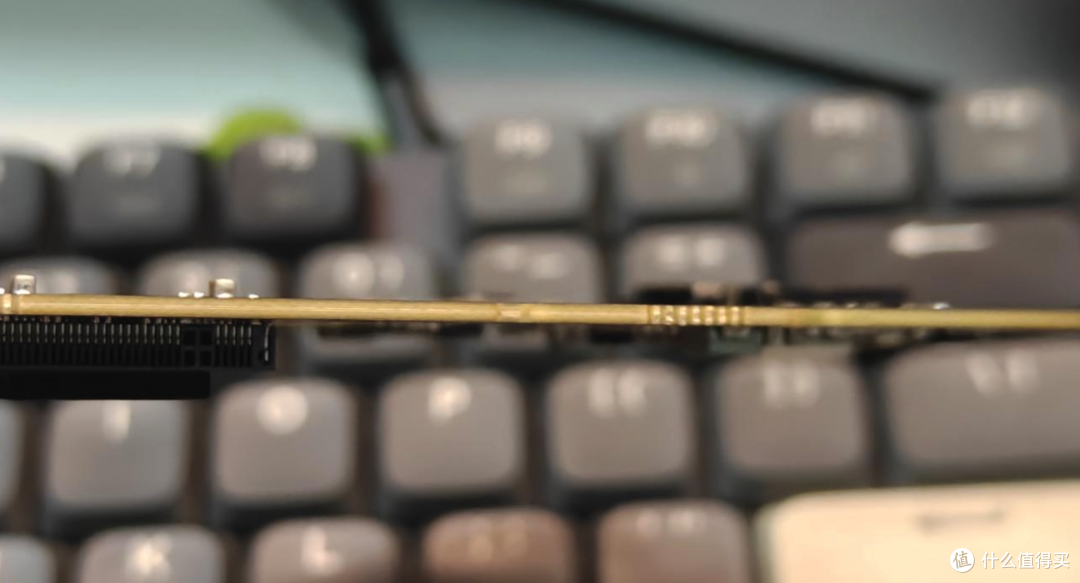

海备思 MC60PRO拆解,USB4硬盘盒+拓展坞海备思 MC60PRO拆解,USB4硬盘盒+拓展坞海备思 MC60PRO拆解,USB4硬盘盒+拓展坞海备思 MC60PRO拆解,USB4硬盘盒+拓展坞海备思 MC60PRO拆解,USB4硬盘盒+拓展坞

海备思 MC60PRO 最大的问题是硬盘散热部分,贴两张导热垫都不能完全贴合,容易往螺丝一侧倾,拧螺丝松紧的时候要注意。

致态7100 估计要在中间加一层 1mm的铜片才行。

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
