拆解报告：Apple苹果原装35W双C口快充充电器A2676
2022-06-22 14:41:45
3点赞
11收藏
0评论
前言
苹果在WWDC全球开发者大会上发布了搭载M2处理器的两款笔记本电脑，正如M1处理器迭代到M2，苹果也推出了两款双口USB-C充电器，充电头网已经拆解了其中一款笔记本标配的35W双口充电器，今天为大家拆解的就是另外一款未在发布会上提及的35W双口USB-C充电器。
这款充电器采用了苹果充电器的家族设计，使用传统的可替换折叠插脚，也可以搭配延长线使用，无论是在家中还是在外面使用都更加方便，下面就对这款35W双口充电器进行拆解，看看内部是如何设计的。
苹果35W双口充电器开箱
包装盒正面印有苹果logo、充电器名称以及外观图。
背面印有多种语言的充电器名称以及使用简图。
侧面贴有充电器参数贴纸。
另一侧贴有产品生产日期贴纸，中国制造，包装盒除了正面充电器外观图，其它设计都和之前拆的A2579的是一样的。
包装内含充电器以及使用说明书等。
苹果A2676充电器采用经典方块造型设计，白色亮面外壳，边角过渡圆润。
插脚为可拆卸独立模块设计，两侧加入双翼提升使用稳定性。
配备的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。
插脚模块拆下，机身上有T字型固定座帮助固定，此外还能起到接地作用（需要更换带接地插脚的电源线）。
T字型固定座旁边外壳上印有警示语。
插脚模块外壳上印有2.5A 250V~规格、Longwell（良维）制造商以及CHN字样。
机身侧面印有充电器参数信息。
充电器参数特写
型号：A2676
输入：100-240V~50/60HZ 1A
PD输出1或2：5V3A、9V3A、15V2.33A、20V1.75A
最大输出总功率：35W Max
制造商：伟创力电源（东莞）有限公司
充电器已经通过了CCC、KC认证，以及VI级能效认证。
输出端配备双USB-C接口，白色胶芯。
测得充电器机身高度为56.06mm。
宽度为56.01mm。
厚度为28.59mm。
和苹果30W充电器对比，两者大小相当。
拿在手上的大小直观感受。
净重约为116g。
使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议，以及PD3.0快充协议。
PDO报文显示C1口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位。
测得USB-C2口兼容协议和C1口的一样。
PDO报文也完全一样，两个USB-C接口单口输出性能完全一致。
双口同时输出，测得两个接口PDO报文都是5V3A、9V1.94A、15V1.16A、20V0.87A四组固定电压档位。
使用苹果MacBook Pro读取得充电器序列号为C4H2237027P1VHGAY。
使用ChargerLAB POWER-Z MF001测得充电器序列号同样是C4H2237027P1VHGAY。
使用这款充电器给苹果MacBook充电，测得充电功率为19.95V 1.68A 33.46W。
拿来给苹果iPhone 13 Pro Max充电，测得充电功率为8.94V 2.93A 26.18W。
拿来同时充苹果iPhone 13 Pro以及iPhone 13 Pro Max两部手机，测得功率都在16.5W左右，支持功率智能分配且不断电。
另一部手机充电功率一览。
使用充电器同时充苹果手机和耳机，测得耳机充电功率约为1.7W。
iPhone 13 Pro Max手机的充电功率约为26.05W。
苹果35W双口充电器拆解
看完这款充电器的开箱和测试后，下面就进行拆解，一起看看内部是如何设计的。
首先动用切割机沿外壳接缝切开充电器外壳。
充电器内部电容，PCB板均使用导热硅胶罩覆盖，填充内部空间。
外壳内部粘贴石墨导热贴用于散热。
从外壳内部取出PCBA模块，PCBA模块底部也有契合形状的硅胶垫填充。
另外一片外壳内部也粘贴石墨导热贴散热。
PCBA模块分为AC电源部分和DC降压部分，其中DC降压模块采用单独的塑料壳绝缘。
DC降压模块被塑料壳完全包裹绝缘。
使用游标卡尺测得PCBA模块长度约为49.19mm。
宽度约为49.01mm。
厚度约为23.59mm。
电源输入采用导线冷压端子，外套热缩管保护，焊接连接到PCBA模块上。
接地线采用螺丝固定在T型固定端子上，搭配三相延长线使用可以将充电器接地，防止出现麻手的情况。
T型固定端子采用螺丝固定接地线，另一端焊接在DC降压模块上。
PCBA模块正面一览，苹果这款35W双口充电器采用二次降压的电路设计，变压器输出直接焊接到降压小板上，小板上进行同步整流滤波后为降压电路供电。
小板背面可以看到AC电源的整流桥和初级开关管。
取下充电器PCBA模块上覆盖的硅胶罩和绝缘罩，进行详细拆解。
通过对充电器的观察，苹果这款35W双口充电器采用开关电源搭配两路降压电路的方式，由协议芯片控制降压芯片输出电压，满足双口同时快充输出的设计方式。变压器次级输出直接连接到输出小板上，由小板进行同步整流并降压输出。
充电器交流输入端一览，输入端保险丝固定在支架上方，左侧是安规X2电容，右侧是共模电感，立体布置，充分利用内部空间。
保险丝外套热缩管绝缘。
保险丝使用胶带固定在绝缘支架上，安规X2电容在支架左侧的空间内，右侧是一颗共模电感，使用红色和铜色漆包线绕制在磁环上，并缠绕胶带绝缘。
安规X2电容容量为0.1μF。
输入端整流桥来自光宝，丝印RTT10KL，将交流电整流成脉动直流电。
三颗高压滤波电容来自丰宾，规格为22μF 400V，共计66μF容量。
差模电感采用工字磁芯，配合三颗电解电容，将整流桥输出的脉动直流电滤波成为直流电为开关电源供电。电解电容和差模电感采用一个一体式硅胶罩分体绝缘，差模电感没有外套热缩管和缠绕胶带绝缘。
硅胶罩容纳三颗电解电容和共模电感。
拆掉AC电源PCBA模块正面的插件元件，正面焊接一颗主控芯片和一颗开关管。
充电器初级主控芯片采用苹果定制的控制器，丝印APSLC01，这款控制器在苹果新款30W充电器和96W充电器内部均有使用。
一颗开关管来自ST，丝印16EPF6N2。
丝印5001的互感器，用于初级电流检测，消除了传统取样电阻带来的功率损耗。
初级开关管来自AOS万代，丝印180A60，实际型号为AONV180A60，是一颗耐压700V的NMOS，导阻160mΩ，采用DFN8*8封装。
一颗开关管来自ST，丝印65PF6N2。
变压器采用胶带缠绕绝缘。
为初级主控芯片供电的电解电容，规格为35V 47μF。
变压器和电解电容外套的硅胶罩，起到绝缘作用。
紧贴着变压器焊接一块小板用于输出电压反馈。小板下方焊接连接输出小板，背面固定一块绝缘塑料罩。
塑料罩下面是安规Y电容和反馈光耦。
黑色安规Y电容特写。
EL1014光耦用于输出电压反馈。
小板粘贴的麦拉片下面是二维码。
另一颗Y电容采用塑料绝缘支架固定。
输出降压小板焊接两颗电感和滤波电容，分别对应两路同步降压电路用于降压输出。
小板背面粘贴塑料外壳与初级元件绝缘。
外壳内部贴有一片铜箔，铜箔通过PCB上粘贴的导电布接地。
连接背面铜箔的导电布。

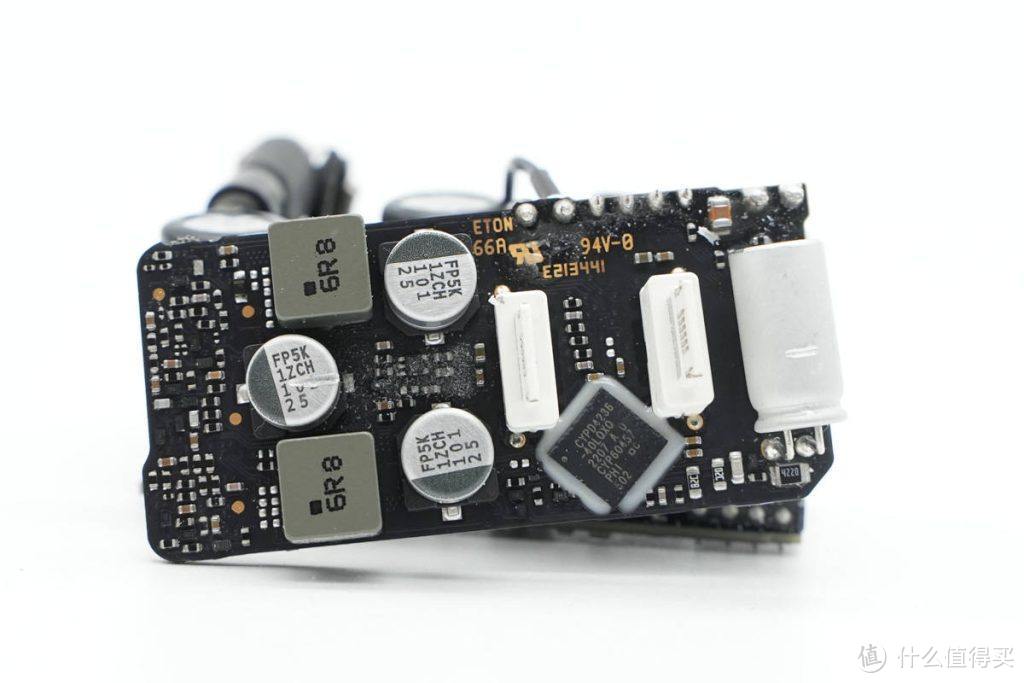

小板正面焊接两路降压电感，两个USB-C母座以及一颗协议芯片，四颗固态电容用于输入和输出滤波。
小板背面左侧焊接同步整流管，中间是两颗VBUS开关管，右侧两颗双MOS管用于同步降压，最右侧两颗为同步整流控制器，由协议芯片控制调节输出电压。
同步整流控制器丝印TEV。
同步整流管来自英飞凌，丝印093N15NS，实际型号为BSC093N15NS5，是一颗耐压150V的NMOS，导阻为9.3mΩ，采用SuperSO8封装。
滤波电容来自尼吉康，FP系列固态电容，270μF 25V。
协议芯片来自英飞凌，型号CYPD4236-LQXQT，属于EZ-PD CCG4系列，是一款支持双口快充应用的协议芯片，提供两个完整的USB PD接口应用，可用于笔记本，适配器和扩展坞应用。EZ-PD CCG4采用赛普拉斯专有的M0S8技术，内置32位 ARM M0处理器，具有128KB闪存和8KB内存，采用6*6mm 40pin QFN封装，焊盘边缘打白色硬胶加固。
同步整流控制器来自MPS，型号MP9928，是一颗支持60V输入的电流模式同步降压控制器，内部集成半桥NMOS驱动器，工作频率100kHz-1MHz可编程，支持相位翻转输出，支持逐周期过流保护，具备输出过电压保护功能和高精度过热保护功能。
两颗MP9928同步降压控制器分别用于两个接口的降压输出。
同步降压开关管来自安森美，型号FDMC007N30D，是一颗双NMOS管，非对称结构，内部为半桥连接，适合于同步降压应用。内部两个MOS管耐压均为30V，降压上管导阻为11.6mΩ，下管导阻为6.4mΩ。
另一路的降压MOS管为同型号。
用于供电滤波的MLCC特写，五颗并联。
6R8合金电感配合降压电路用于输出降压。
另一路的降压电感。
用于同步整流输入滤波的固态电容，尼吉康FP5K系列，规格为100μF 25V。
两颗输出滤波电容也是同样的规格。
两颗输出VBUS开关管来自AOS万代，型号为AON7428，是一颗耐压30V的NMOS，导阻2.3mΩ，采用DFN3.3*3.3封装。
输出USB-C母座特写，配合外壳结构组成完整的USB-C母座。
外壳内部的USB-C母座外壳，为一个独立的模块。
全部拆解完毕，来张全家福。
充电头网拆解总结
苹果新推出的35W双口充电器采用传统的家族式设计，体积与30W充电器相当。充电器单口支持35W功率输出，并且支持功率自动分配，满足手机和笔记本电脑同时充电需求。USB-C口具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位，在接入第二个设备时，先前接入的设备不会断电，改进了用户体验。
充电头网通过拆解了解到，这款35W双口内部采用多个塑料件和硅胶罩进行绝缘，在起到绝缘保护的同时，将热量传导至外壳散发，提升充电器的散热性能。充电器内部采用苹果定制APSLC01主控芯片，搭配ST和AOS开关管组成开关电源。
变压器输出经过同步整流，由英飞凌CYPD4236控制两路MP9928进行同步整流降压，同步降压管来自安森美，非对称结构更加适合降压应用。充电器初级滤波电容来自丰宾，输出固态电容来自尼吉康，整机用料均为业内一线品牌，充电器的设计和用料都非常给力。
