主板那些事 篇十六:科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

2022-07-22 14:17:33 9点赞 17收藏 16评论

虽然离intel 13代 CPU和Z790主板发布也不算远了,不过初期平台的价格肯定会比较高,更适合发烧友尝鲜。而且反正Z690主板是可以支持13带CPU,所以现在入手一些中高端Z690主板也没什么不妥。

这次给大家介绍一款微星的Z690主板:MPG系列的(刀锋)。

这款主板其实和之前的EDGE Ti(刀锋钛)主板是一样的,连马甲都没换,就是马甲的颜色变成了黑色,科技现在真是以换色为本啊!

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


白色变黑色后,价格相比EDGE Ti也要便宜一些,如果是黑色风格的主机就非常适合了。

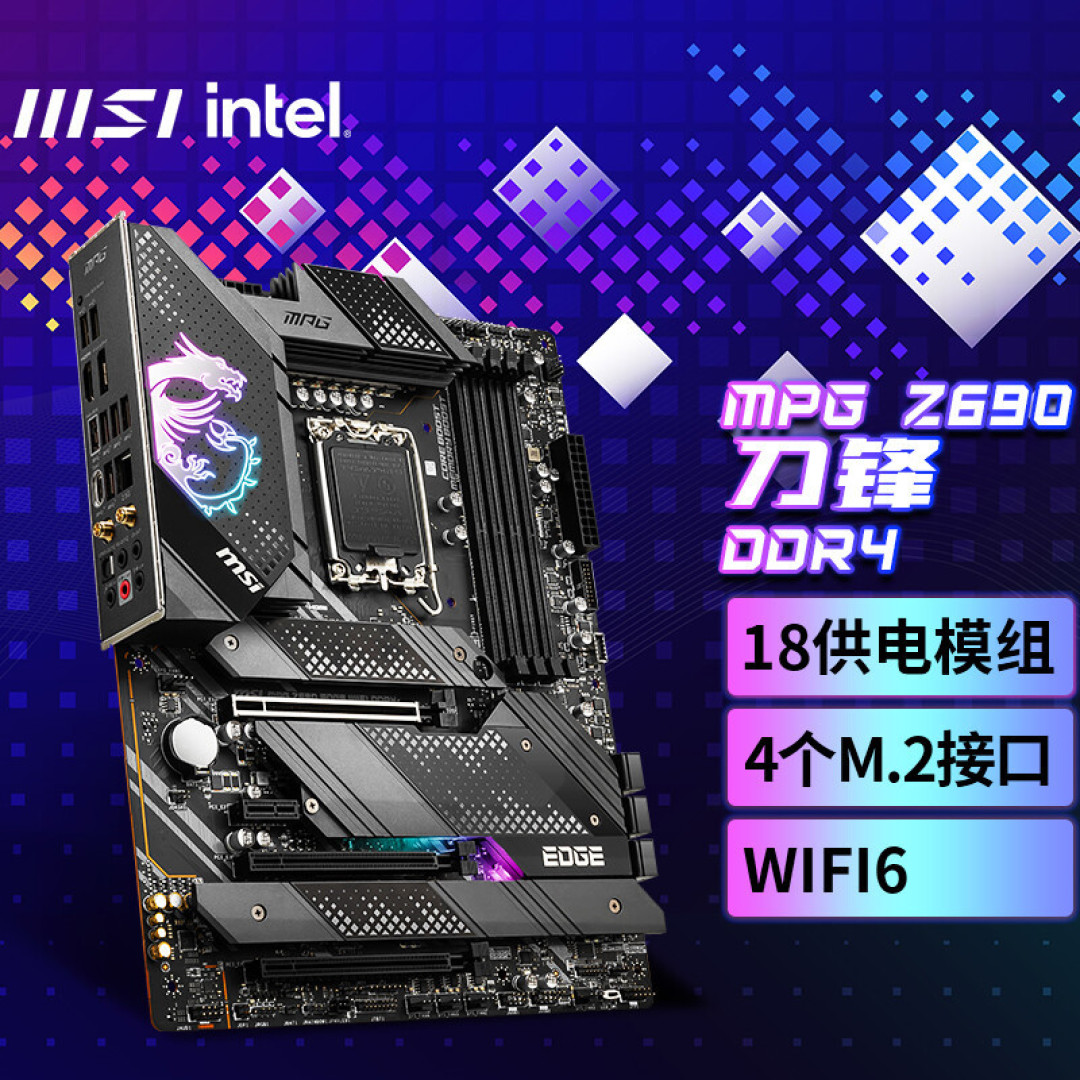

微星(MSI)MPGZ690EDGEWIFIDDR4刀锋电脑主板支持CPU12600KF/12700KF/12900K(IntelZ690/LGA1700)2199元京东去购买



开箱

盒子正面采用了蓝紫色为的底色,有主板型号和一些几何图案,蛮低调的。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

背面有主板各项特征参数的介绍,但都是英文的。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

配件方面给的还是比较多的,驱动U盘、装机螺丝刀(像钥匙的东东)、2条SATA线、1条ARGB延长线,1条RGB1分2、WIFI天线、清洁刷、美化散热片和电池的贴纸,以及各种纸制说明书。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

和刀锋钛不同的地方就是散热片全部变成了黑灰色,更适合黑色系的装机风格。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

I/O上方护甲的微星龙盾图案是有RGB灯效的,供电的散热块很大,侧面有开槽设计,增大了换热面积,并且有MPG的标识。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

采用了了一体式IO挡板,USB接口部分:2个黑色的是USB 2.0、5个红色的USB 3.2 Gen 2 、1个Type-C接口是USB 3.2 Gen 2X2 Type-C;音频接口有5个3.5mm口,1光纤接口;视频接口为1个HDMI2.1+1个DP1.4;网络方面:1个2.5G-RJ45网络接口,还有两个WIFI天线接口的螺丝孔位。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

IO部分的芯片支持包括:GL850G,这是一颗USB2.0 Hub芯片;ITE IT66318FN是一颗重定时缓冲器,用来为HDMI 优化信号;ITE IT8851FN用来实现C口的逻辑控制;2.5G有线网卡芯片编号为SLNMH,其实就是Intel I225-V 2.5Gb网卡。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

CPU的辅助供电接口采用了8+8Pin设计。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

四条DDR4内存插槽,使用双向卡扣设计,最高支持频率达到5200MHz以上(超频),容量最大支持128G,并支持微星自家的Memory Boost技术,让高频信号更加稳定,。内存供电方面采用了单相,mosfet为一上两下设计,此外还有一组简易的Debug灯的,方便快速排故障。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

前置的一个USB 3.2 Gen1 Type-A(5Gbps)和USB 3.2 Gen2X2 Type-C(20Gbps)扩展口。两颗ASM1464芯片是USB 3.2 Gen1的IC芯片,负责中继和加强供电;ASM1543芯片的作用是实现 Type-C 口正反盲插,P13EQX10是桥接芯片。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

Z690芯片组支持最多8个SATA接口,但可以是由于通道数被占用过多,6个SATA接口有2个非原生,由第三方的ASM1061芯片支持,这样也就不用和其它接口共享通道了。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

M2插槽部分均有金属散热器覆盖。PCH上方散热片也是M.2 SSD的散热片,并有EDGE的字样。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

拆解后可以看到,4个M.2接口,散热片一共是3块,有一块负载2块SSD的散热,以及联通PCH的散热片。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

4个M.2接口全部为PCIe 4.0,并未和其它接口共享通道,并提供了免螺丝的M,2 SSD快捷安装方式。另外可以看到PCH芯片上方的独立散热片体积也是蛮大的,被动散热效果应该有保证。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

PCIe X16插槽有3个,第一条由CPU提供,由金属加固,支持PCIe 5.0 x16;另外两条由Z690芯片组提供,只能提供PCIe 3.0 x4的速度,另外还有一个PCIeX1 3.0插槽。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

主板背面,螺丝孔位均有白色涂装进行标识,起到一定的保护主板防止刮伤作用。可以看到支持PCIe 5.0 x16的插槽没有穿板焊点,这是使用SMT焊接工艺的原因。而由于是是DDR4版本,所以还能看到内存槽背面的穿板焊点。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


拆解分析

供电散热为2部分铝块,两者之间用热管连接,以均摊热量,并采用了VRM设计,能兼顾到mosfet和电感的散热,使用软硅脂垫的导热系数达到了7W/mk。一体式I/O背板内侧还有类似海绵材质来提供缓冲。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

拆掉所以散热片后的裸板。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

供电方面,PWM主控为瑞萨最新的RAA229131,最大可控制20相PWM信号。数数电感一共有18颗,其中17颗都搭配了RAA220075R0的一体式DrMOS,每一相最大承受电流达到75A,那么按常规的搭配,1相肯定是为VGT(核显)供电,没有发现倍相芯片,是16相直出。另外还有一相采用了单独的PWM和DrMOS,是全新的 VCCAUX 供电部分。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

声卡采用了小螃蟹的最新旗舰声卡ALC4080,并搭配了Chemi-con的音频电容。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

Nuvoto的NUC126NE4AE是ARM 架构的 32 位单片机,用于控制ARGB 灯效;主板上方和下方各有一个3pin 5V ARGB和一个4pin 12V RGB插针,使用MSI Mystic Light软件可以实现各种光污染灯效。另外还有一个RGB灯效的物理开关。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

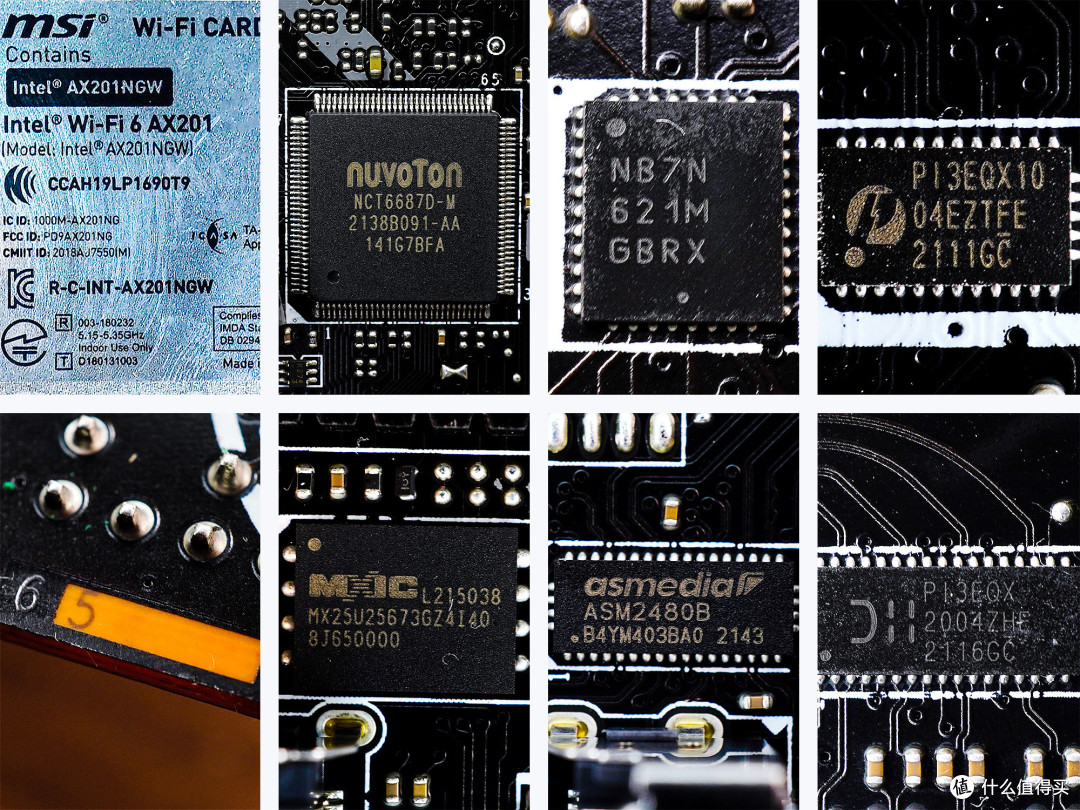

其它方面:无线网卡为支持WIFI 6E的Intel AX201(CNVio2);PCB为2oz 加厚铜的6层设计;NUVOTON NCT6687D为监控I/O芯片;MXIC x211838是一颗 BIOS ROM;NB7N可能是DisplayPort的redriver(中继器);ASM2480B可能是新的差分信号切换器,负责 PCIE部分的通道分配;P13EQX和P13EQX10为USB的桥接芯片;

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享



其它硬件


内存部分使用了NOX暗黑女神DDR4 3600 8G*2

宇瞻(Apacer)暗黑女神DDR43200360016G台式机电脑内存RGB白色灯条8G3600RGB白色灯条8Gx2套装539元京东去购买

宇瞻NOX暗黑女神白色版本,内存版本的频率为3600MHz,时序为CL18-22-22-38。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


顶部的导光条部两端向外有扩展,增大了灯效面积,但由于顶部两端向外有扩展,要格外注意兼容性的问题(主要是和冷排)。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

白色的铝合金材质,表面手感很细腻,微磨砂感。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

导光条顶部有Apaccer的标识,侧面有有NOX的标识,支持4大主板厂家的灯效控制软件。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

使用评测的其它硬件汇总如下:

CPU:Intel i7 12700K

内存:宇瞻(Apacer) NOX暗黑女神DDR4 3600 8G*2套装

SSD:大华(Dahua)C970 1TB SSD固态硬盘

散热:乔思伯(JONSBO) 光影TW6-280 黑色 幻彩一体式水

电源:海韵(SEASONIC)PRIME钛金旗舰750w

机箱:海韵(SEASONIC)海韵ARCH Q503

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


RGB效果


微星的RGB系统名叫Mystic Light,现在已经被整合到MSI Center中。水冷和风扇的RGB线程均接入主板,NOX暗黑女神内存的光效也三支持Mystic Light控制的,这样可以实现完美的灯效的联动。如果是微星自己的显卡,灯效自然也是可以联动的。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

IO护甲部分的RGB龙魂图案。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

PCH散热片上没有灯珠,灯珠是在PCB上的,光效像从散热片下渗透出来似的,但并不明显。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

NOX暗黑女神的发光面积是非常大的,看起来也非常漂亮。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


图像化的BIOS

BIOS的界面和前代基本一致,用过的就可以很快上手。启动模式默认是UEFI模式的(关闭CSM),要注意下自己系统盘的格式。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

设置界面中包括各种常规的设定,Above 4G选项,能够支持AMD SAM和NVIDIA resizable BAR显卡加速技术的选项都是有的。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

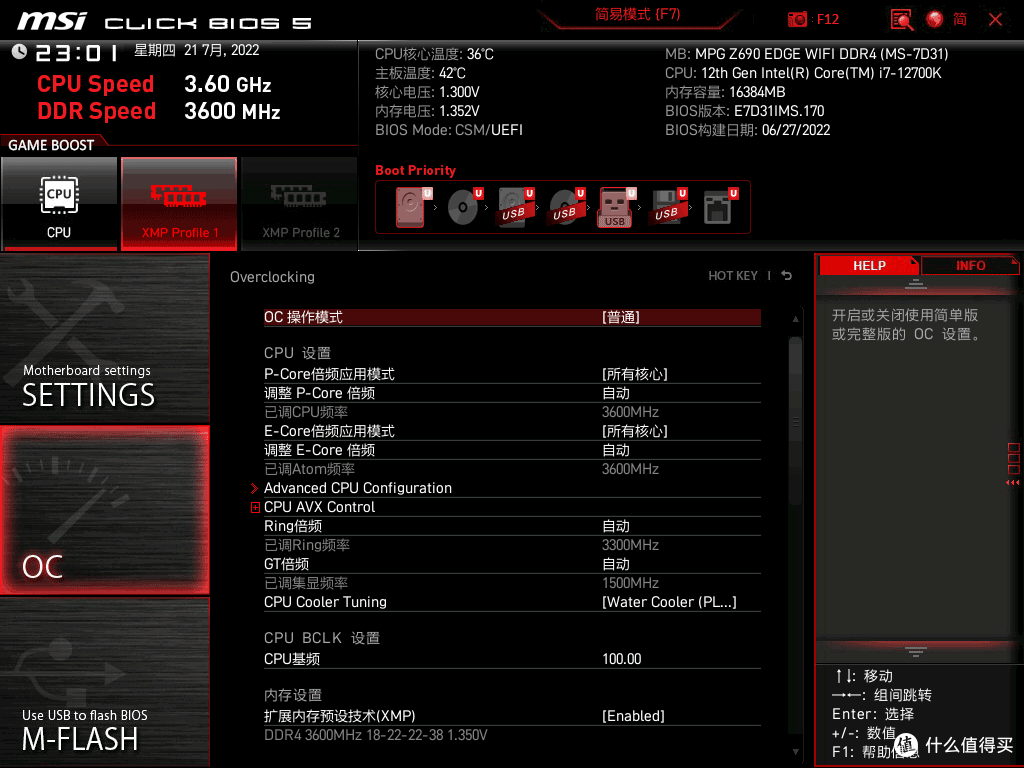

OC界面可以调整CPU倍频、内存频率、CPU与内存电压等等。在专业OC操作模式下,会多一些电压设置的选项,里面可以设置防掉压及各种超频保护策略。有一个散热器情况的选项,会根据你的选择决定CPU的PL1功耗状态,选水冷就代表就会解除TDP限制。

内存选项也有一个Memory Try it!在这个菜单中已经预设好的各种内存超频参数(时序,gear模式及电压组合),让超频内存更加简单些。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

HARDWARE MONITOR界面是以全图形化形式提供风扇调速功能,都可以单独依据CPU、MOS、主板等温度来设置温度曲线。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


性能测试


酷睿i7-12700K有8个性能核(大核)和4个能效核(小核),总计12核20线程,性能核频率3.6到4.9GHz,效能核频率2.7到3.8GHz。

做个简单的超频,大核超到5.1GHz,小核超到4.0GHz,Ring没有动,电压可以先让主板自动设置,然后再自己调整,我摸索下,最好设置核心电压为1.35V(算雷的了!)

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

其它一些辅助的设置,关C-State,关Speed Shift,温度保护设置为105度,电压重载线选择了mode 4等等,不一定完全正确,仅供参考。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


超频成功后,在Z690刀锋主板上做了默认情况下和超频5.1GHz的常规跑分对比,系统为win11。

CPU-Z的跑分,超频后单线程性能提高了5~6%,多线程性能提高了~10%。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

Geekbench 5的测试,单线程性能提高了~4%,多线程性能提高了~8%。

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

其它测试不一一例举了,汇总为表,可以看到超频后单核性能平均提高了~4%,多核性能平均提高了~9%

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


接下来看一些生产力软件的对比。

CINEBENCH是一款使用CPU来渲染3D图像的程序。超频后单核性能提高了~6%,多核性能提高了9~10%

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

V-Ray是由专业的渲染器开发公司CHAOSGROUP开发的渲染软件,作为渲染引擎其内核可应用在3Dmax、Maya、Sketchup、Rhino等多个软件内,超频后Benchmark的测试成绩提高了~15%!

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享

统一其它汇总为表,可以看到超频后单核性能平均提高了~6%,多核性能平均提高了~10%,是不是生产力软件使用小核的效率会更高一点

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享


最后


如果还是坚持使用DDR4,这款刀锋/钛就是最好的微星Z690主板。接下来我就会用这块主板搭建一套黑色风格的主机,希望大家继续多多支持!

科技以“换色”为本!黑化了的刀锋:Z690 EDGE 主板评测分享
