ROG Ally掌机近乎无损更换2280硬盘方案
先说结论:
1、只要硬盘合适(单面、无散热片),改装非常简单,近乎无损,不影响保修。
2、转接版价格非常便宜,改装成本低。
3、2280硬盘选择多,特别是国产长江颗粒,价格亲民,质保售后时间长(现市面上2230 2T多为oem产品,无质保),本次改装共花费498+22=520,硬盘JD购买还带五年保,比起现在市面900多无保的sn740 2T划算太多了。
4、2280硬盘面积大, 散热更好,温度更低,原厂2230的sn740高温使用较长时间有时候会出现掉速的情况。
5、2280硬盘功耗,相比2230原厂盘,基本无明显变化,满载功耗约5-6w。
6、部分不兼容硬盘注意避雷:现知道部分英韧主控的4T盘不支持,如金邦P4L、爱国者P7000Z、达墨MS501 3.0等。
7、特别注意:2280硬盘需要加装散热片必须切一点后盖的三个卡扣。
准备工作

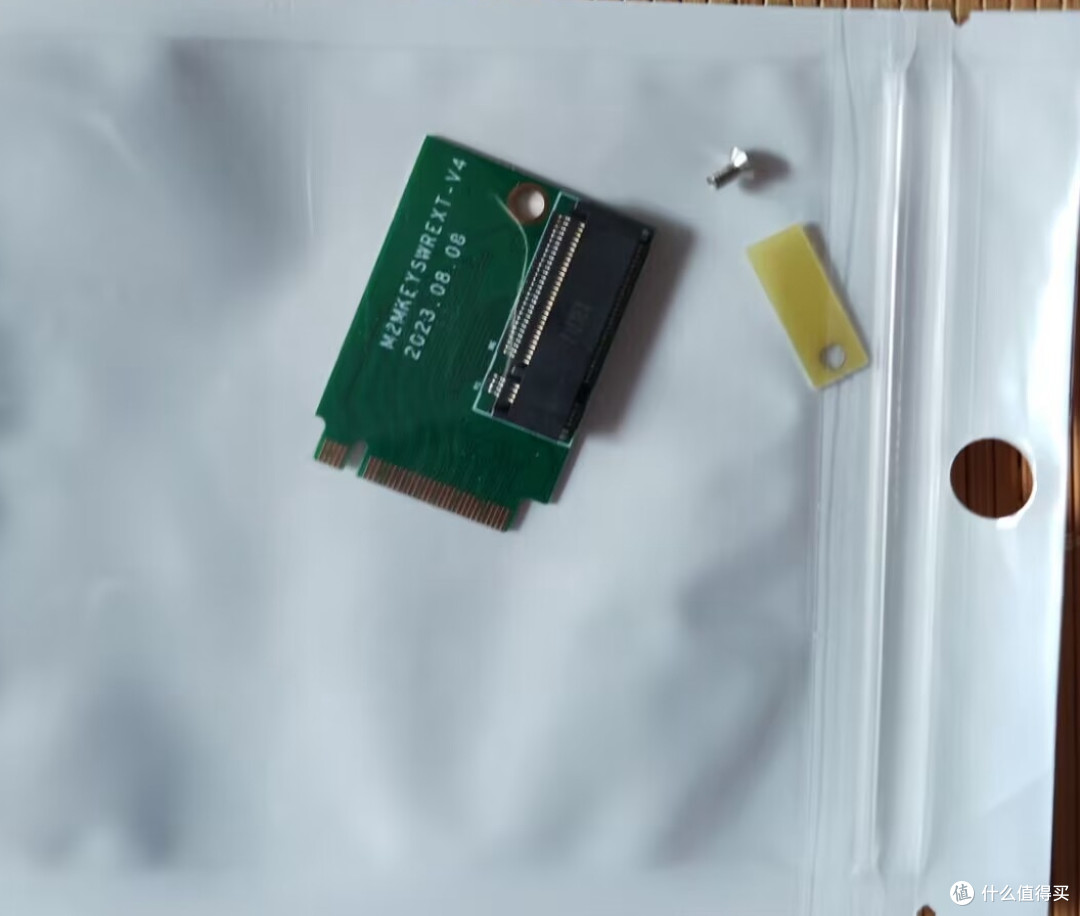

1、转接板一块,90度转接短板,附带小压片,购自淘宝,我选择了pcie3.0版本18元(实测也支持4.0但kf说没做信号处理有可能会不稳定会掉盘),还有pcie4.0版本68元使用4.0的盘更加稳定。
2、2280硬盘一块,选择了梵想S690 2T pcie 4.0,价格498,采用长江176层 3d tlc国产颗粒,单面pcb,顺序读写速度约4500M/B。
3、nvme硬盘盒一个,做克隆数据用(非必须),没有盒子的话可以用云端恢复,时间稍微长一点。
4、拆机工具一套,主要是一把螺丝刀。
更换过程
1、先把要更换的2280装入硬盘盒,准备进行系统克隆的操作。

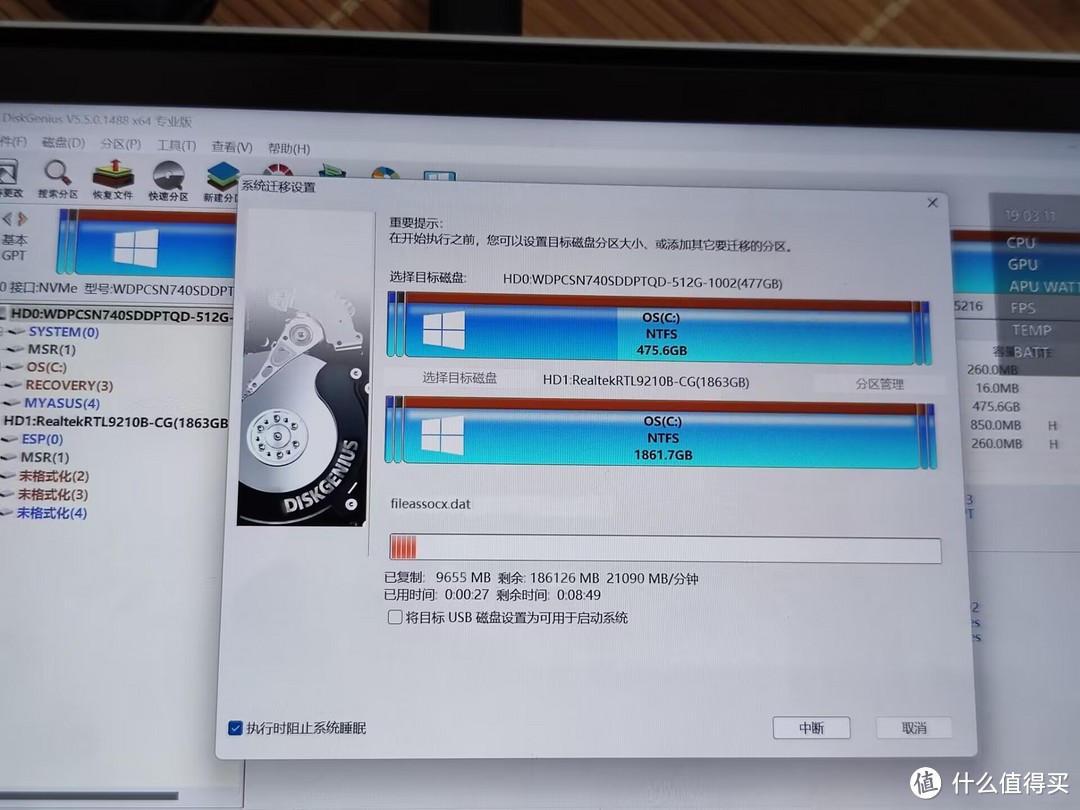

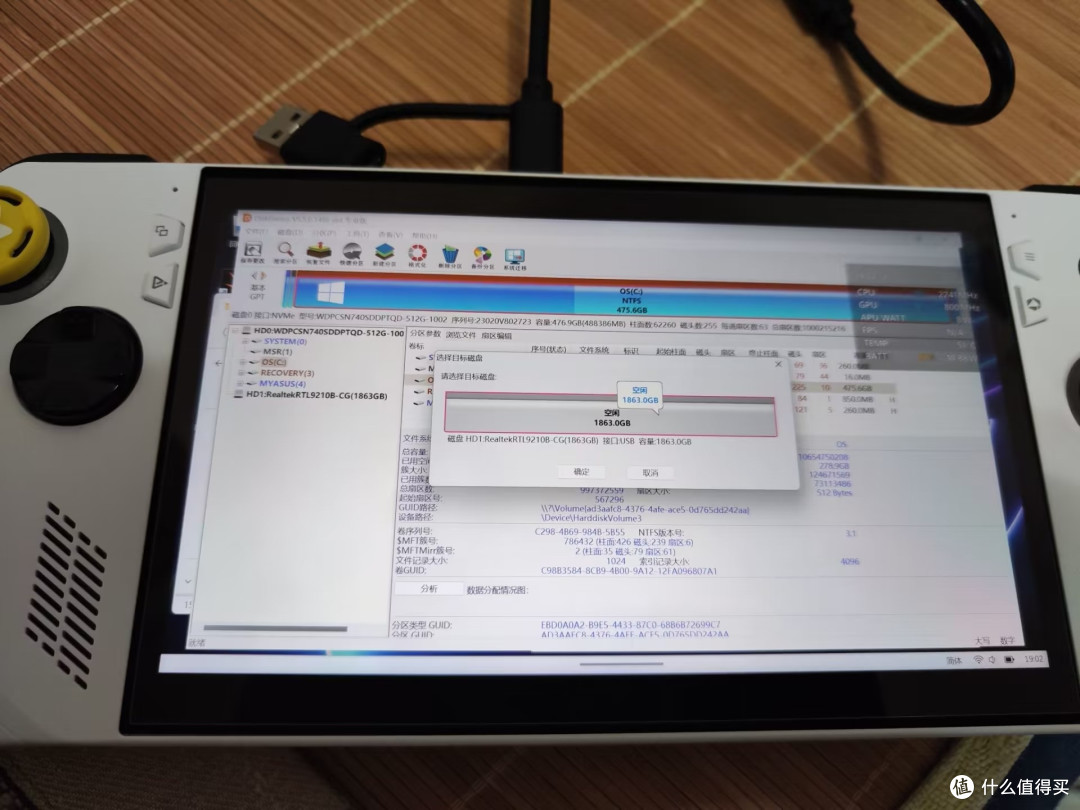

2、rog ally开机进入系统,连接上硬盘盒,并打开DiskGenius,使用“系统迁移”功能将原512G的系统盘克隆到新盘上。
笔者原盘有200G左右的资料,大约8分钟完成,速度很快。
3、克隆完毕后关机,再将新盘从硬盘盒拆下,准备换盘。

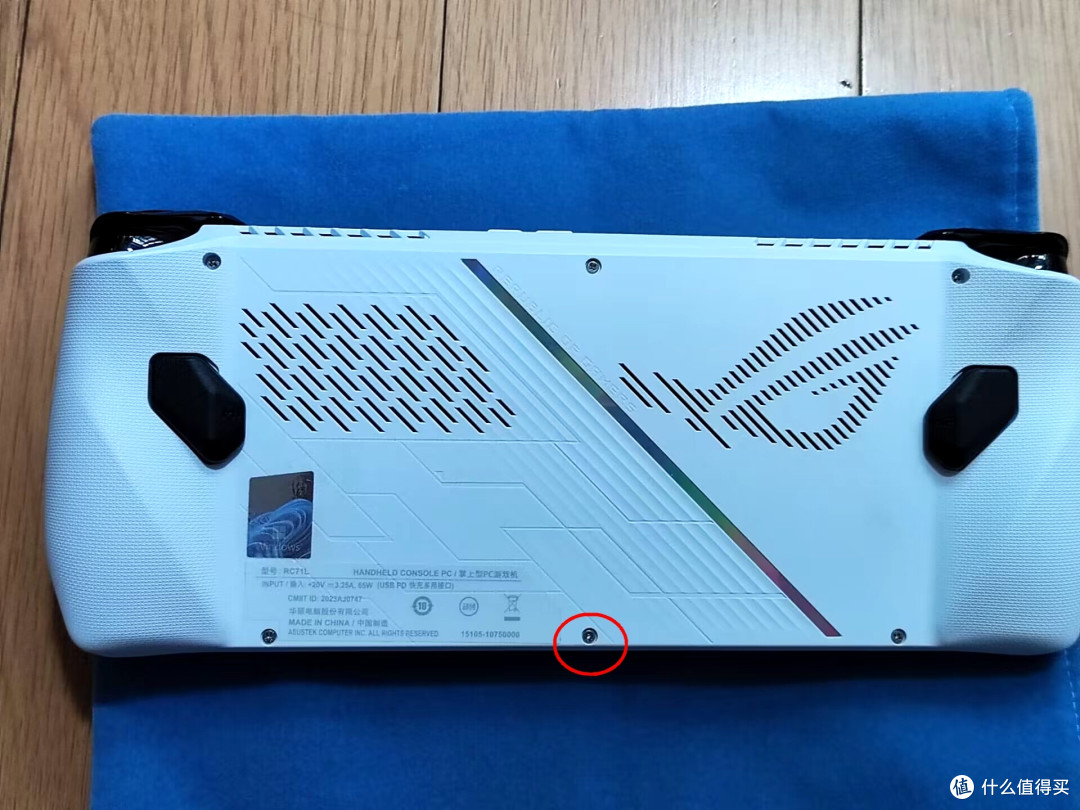

4、卸下后盖的螺丝,将外壳卸下,具体不多展开了,网上教程很多,其中有颗螺丝(红圈处)是连壳的无法卸下要注意。
5、拆开后,将散热器上的黑色贴纸揭下,主要有防撕条贴纸的地方请不要动,撕掉会失去质保,因为rog ally带有拆卸光感模块,因为无需拆电源排线,非常方便。
6、卸下原装sn740硬盘,装上短板转接板,拧上螺丝。

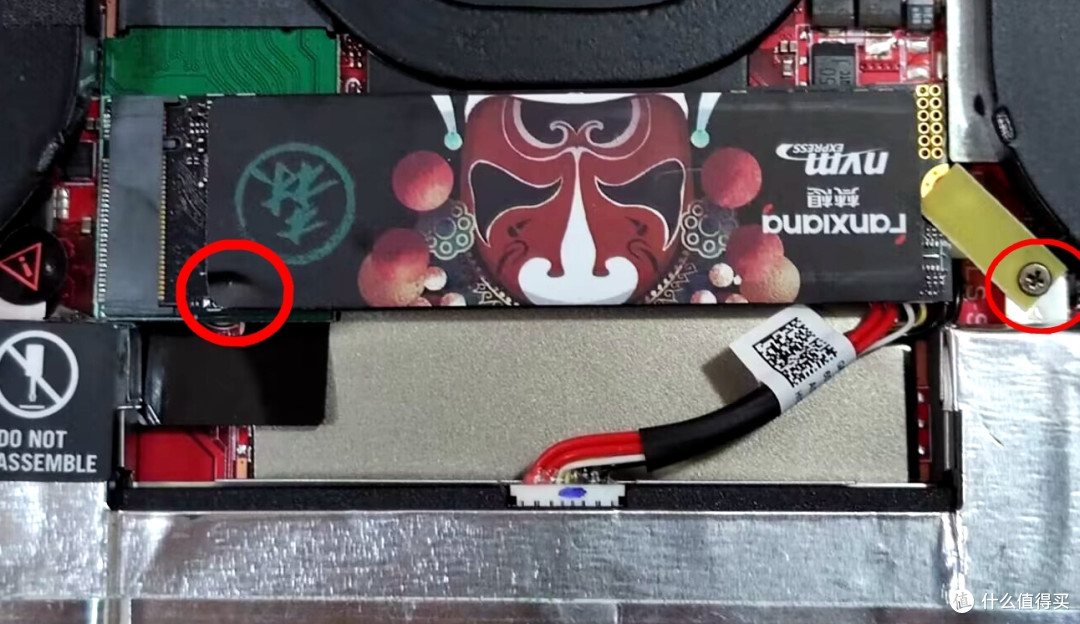

7、插上2280硬盘,因为右侧没有螺丝孔位,需要通过右侧风扇螺丝位(红圈处)上压片把硬盘固定,正好右侧的螺丝位并没有防撕贴,可以非常巧妙利用这个孔位进行固定。

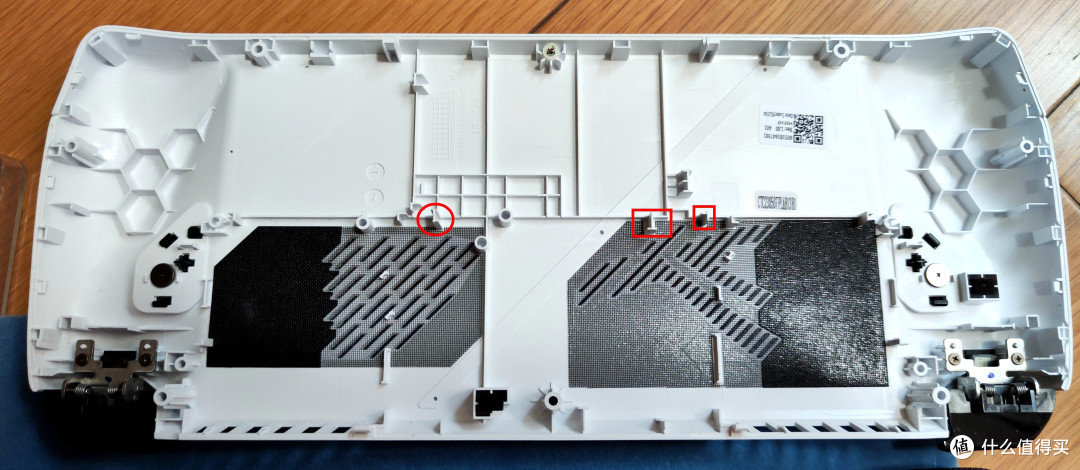

8.重点的无损来了:安装完之后,仔细观察外壳当中三个凸起的卡扣,对应硬盘pcb的位置,特别是原装硬盘螺丝孔位那个点,保证各个点位上方的pcb板上没有颗粒或是电阻,可以直接盖上后盖,正好可以完美卡位,无需对卡扣进行切割。
如果点位上方存在颗粒或是电阻,保险起见还是需要切割这三个卡扣,保证卡扣不会直接顶到硬盘上造成损坏。我这块硬盘红圈对应处正好有贴纸和电阻,会卡到一点点,我用指甲钳减掉了红圈处卡口(就是高度最高的那个)大约1毫米。
如果硬盘上需要安装散热片,那同样必须根据实际情况切割卡扣。
不过外壳后盖上并没有防拆贴纸,不会因此失去保修,需要保修时候换回原厂硬盘即可。
另外,有人说这个安装,2280的硬盘是不是会直接贴在散热器上温度过高,有这个顾虑的可以在pcb反面贴一层3m电工胶带隔开一下,我这块硬盘背面有贴纸就不贴了,实际测试温度还行,不算太高。
9、把黑色贴纸贴上,再合上盖子后,拧好螺丝,开机,正常的话可以直接进入系统,无需任何其他操作,没有做克隆的话需要通过bios中的云端恢复功能恢复系统。

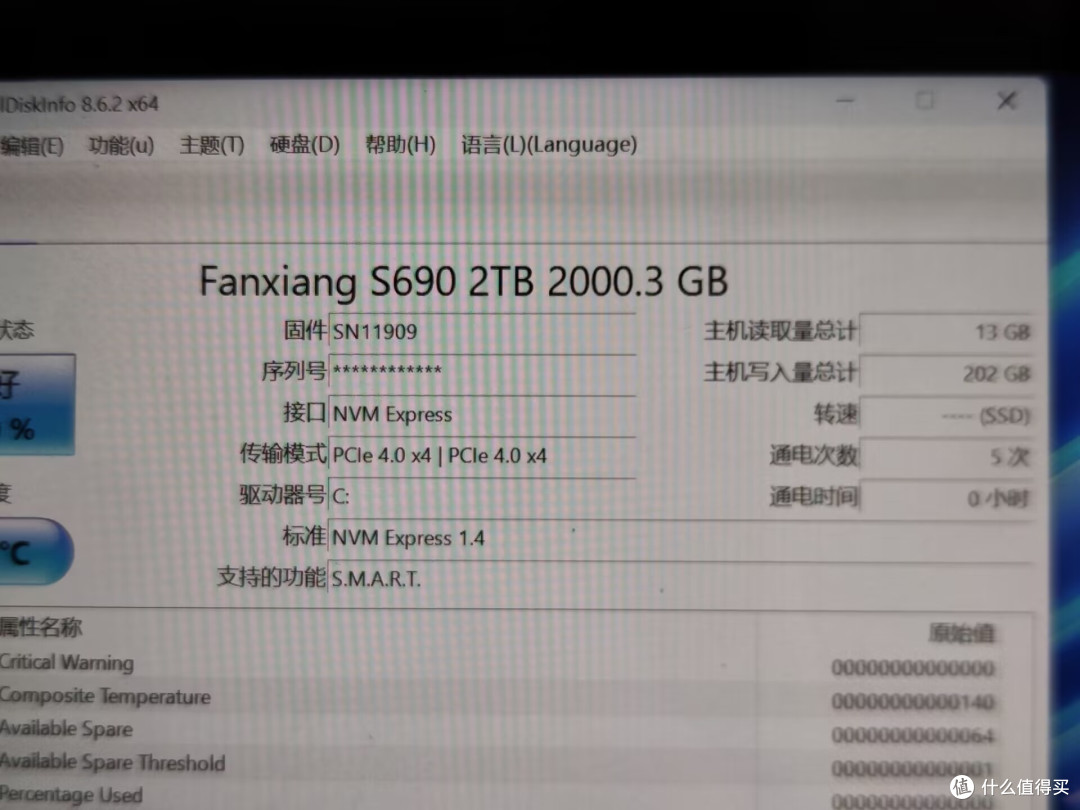

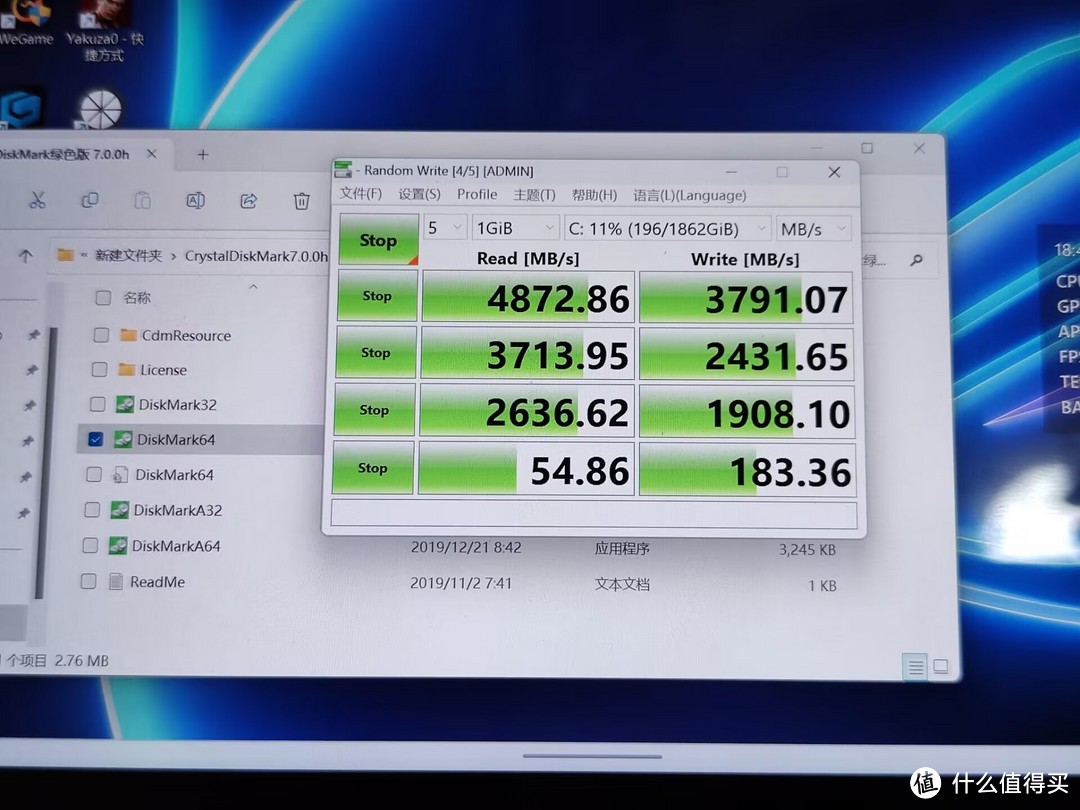

10、进入系统,测试读取速度4800M/s跑在pcie4.0x4上,实测说明实际使用3.0的板子,硬盘也是可以运行4.0的,不过淘宝问了kf,因为3.0的板子薄可能屏蔽一般没有做信号处理,使用4.0的盘可能会不稳定,追求稳定请选择对应的4.0转接板。

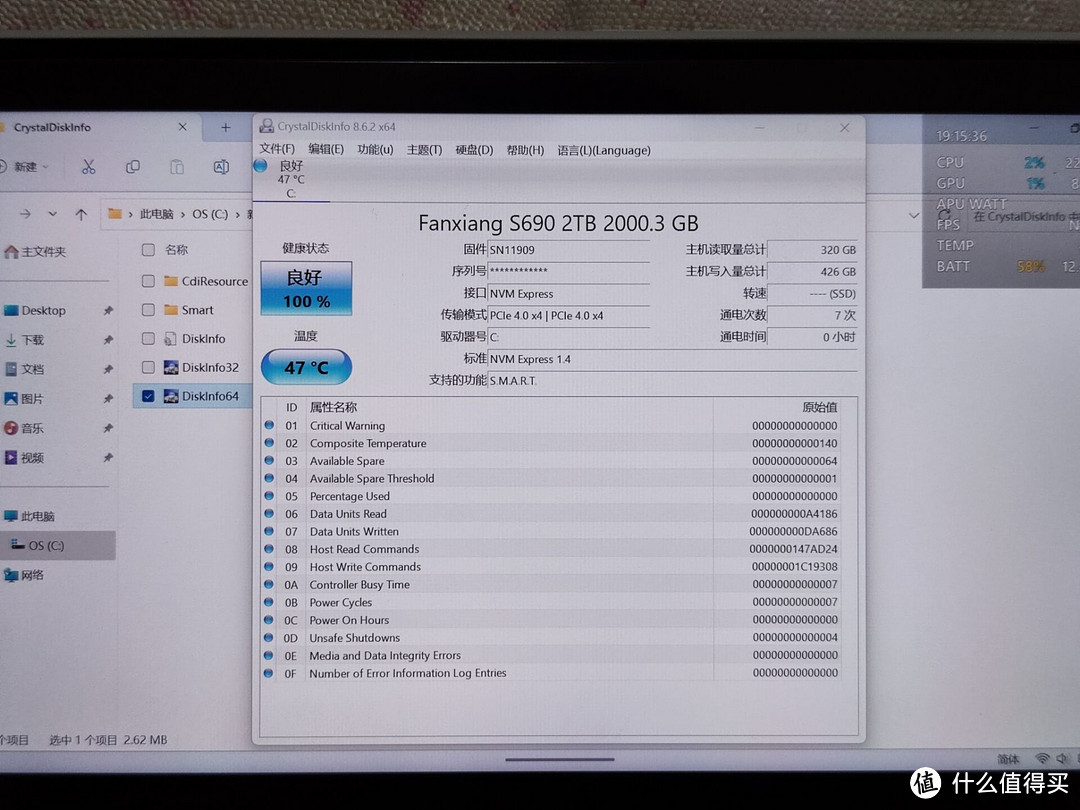

11、稳定使用一段时间,硬盘温度为47°左右,比SN740低不少,也没有出现高温掉速的情况。

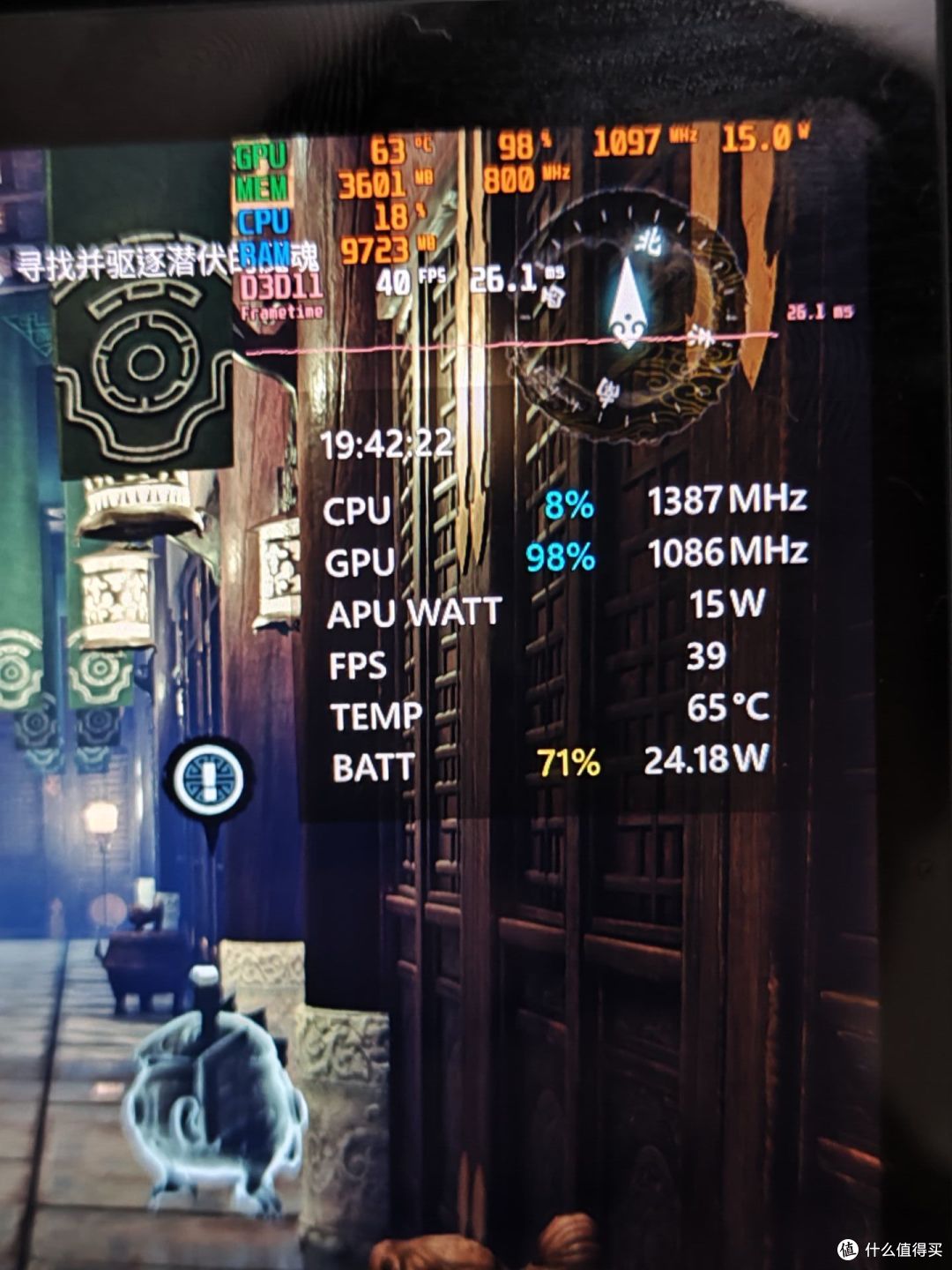

12、测试功耗,15瓦模式下满载周边功耗为6-7瓦,与之前原厂sn740没有区别,硬盘功耗基本一致。
13、多下来的原厂sn740塞入硬盘盒,等于多了个高速U盘,usb3.2测速非常快,你们不是说tf不好用么,正好用这个来拷贝游戏了。
小结
适合有一定动手能力用户,毕竟2280的硬盘是现在的主流,从性能、售后、稳定性各方面都比2230的硬盘强上不少,当然无损拆卸的话还是要特别注意硬盘的厚度,比如部分2280 4T硬盘是双面的,这是唯一会影响后壳三个卡扣是否需要切割的步骤。当然,因为这个转接板也是刚刚面世,还需要通过一段时间的验证,包括3.0板子使用4.0硬盘的稳定性,另外还有部分英韧主控的4T硬盘无法支持,这都是要特别注意避雷的。
