最开始，是在博主无情开评的视频当中，了解到边缘服务器，和这一台dell XR11服务器，小巧的体积，强悍的性能，4个25G网口，3个PCIE4.0插槽吸引到了我，然后就开始了长达两年半的蹲守，24年也曾尝试联系经销商询价新机，但价格超过了个人的承受范围，期间有过一次不太顺利的经历，最终遇到了一位咸鱼卖家于24年9月成功圆梦购入了这一台等待许久的机器，踩过不少坑，也因为没有看到XR11机器的相关分享，特此制作了这一期分享希望能够给有兴趣的朋友们提供一点帮助，不足之处望指正。本期主要说明设备接口及接线相关，个人具体如何使用，以及新版dell服务器风扇如何控制降速将在后续为大家分享。

首先看前面板

左侧为面板指示灯，根据亮灯颜色显示系统状态

中间为四个2.5寸硬盘位，根据不同的接线方式分别支持U2固态或sata固态

侧（也就是服务编码） 前置usb口 和idrac的microUSB接口

接下来一起看一下服务器的后置接口

左及指示灯，上方是第一个PCIE槽位规格为PCIE4.0半高X8通道，下方则是4个25G光网口。

再到后置串口，VGA视频接口，IDRAC管理网口以及两个USB接口。

中间是2号、3号PCIE槽位规格为PCIE4.0X16全高半长

最右侧为两个电源插槽

机器的前后接口讲完，

机器整体提供了 三个PCIE4.0插槽及4个支持pcie4.0规格的u2固态硬盘位，

完全能够满足我的个人使用，具体个人对PCIE槽位的分配在下期个人使用服务器做了些什么的内容中进行具体分享，大家也可以通过这一期封面图片和内容猜测一下。

接下来说明一下机器内部，机器的整体布局非常紧凑。

底部为riser卡及电源，中间是CPU 内存 和电源板 ，顶部为散热及硬盘位。

我们从下往上看

riser卡1，带有一个usb3.0接口，以及一个PCIE4.0X8半高半长插槽。

riser卡2为两个PCIE4.0X16槽位规格为全高半长

电源板预留了两个显卡供电接口，虽然XR11官方不支持显卡供电，但理论上可以定制线材走中间两个散热风扇和电源仓的缝隙处穿过去。

cpu为志强3代4189接口，支持8根DDR4REG ECC内存最高频率为3200

此处有三个事项说明

一、志强3代步进6的ES处理器相当于QS大部分正式版服务器都能够支持，个人使用可以考虑步进6的6346处理器。

二、官方文档标注内存并不支持64G 4R*4内存 但本人实测支持。

三、主板颜色是绿色丝印字体为白色的主板是正式版，主板颜色为蓝色或主板颜色为绿色，字体为黄色的是测试版服务器，请谨慎购买。

再到购买这个机器可能真正要上手拆解部分配件的关键点。

就是硬盘支持的类型及接线，通过直连主板，或者配置不同的阵列卡，可以支持SAS、SATA及U2固态。

但本机器个人不建议使用SAS阵列卡因为仅有4个2.5寸盘位，

如需使用机械硬盘，更推荐外接硬盘柜，例如本人就通过。

一、张140元外置口的dell 直通卡连接了一个浪潮M4机头外接机械硬盘直通给truenas使用。

采用nvme直联线的方式提供4个PCIE4.0的u2 硬盘位接u2固态使用。

大家购买机器一般是两种

一、是无阵列卡自带sata连接线，接线方式如图（线缆编号G4H5V）

二、是自带一张H755N的nvme阵列卡，支持4个PCIE4.0的u2固态，因受限PCIEX8通道同时要额外占用一个PCIE插槽，个人认为不太划得来，同时u2固态组阵列太贵了，可以考虑下一种直连的方式，数据备份由软件同步备份到机械硬盘来保障数据安全。 （线材编号0G011W）

最后则是我个人采用的方式。

两根NVME直联线连接主板提供4个PCIE4.0带宽的U2硬盘位，同时riser1使用一个HBA卡外联一个机械硬盘柜，U2选用的低功耗小海豚的6351标称运行功耗15W以内。

NVME直联线是两根，部件号为9TRDP、8VGY6。对应官网的XCMYK、X2MKF。

最后则是主板剩余两处接口和密码重置跳线

一、boss卡 可以安装两个SATA协议的m.2规格的固态用于组件raid1来安装操作系统

需要注意的是安装boss卡后 主板风扇转速最低会被限制在40% 这也是为什么我没有使用的原因，如果有判断错误望指正 。

二、TPM芯片及插槽。

三、bios密码重置跳线，购买二手服务器可能需要用到该跳线重置密码。

另外两处附加说明

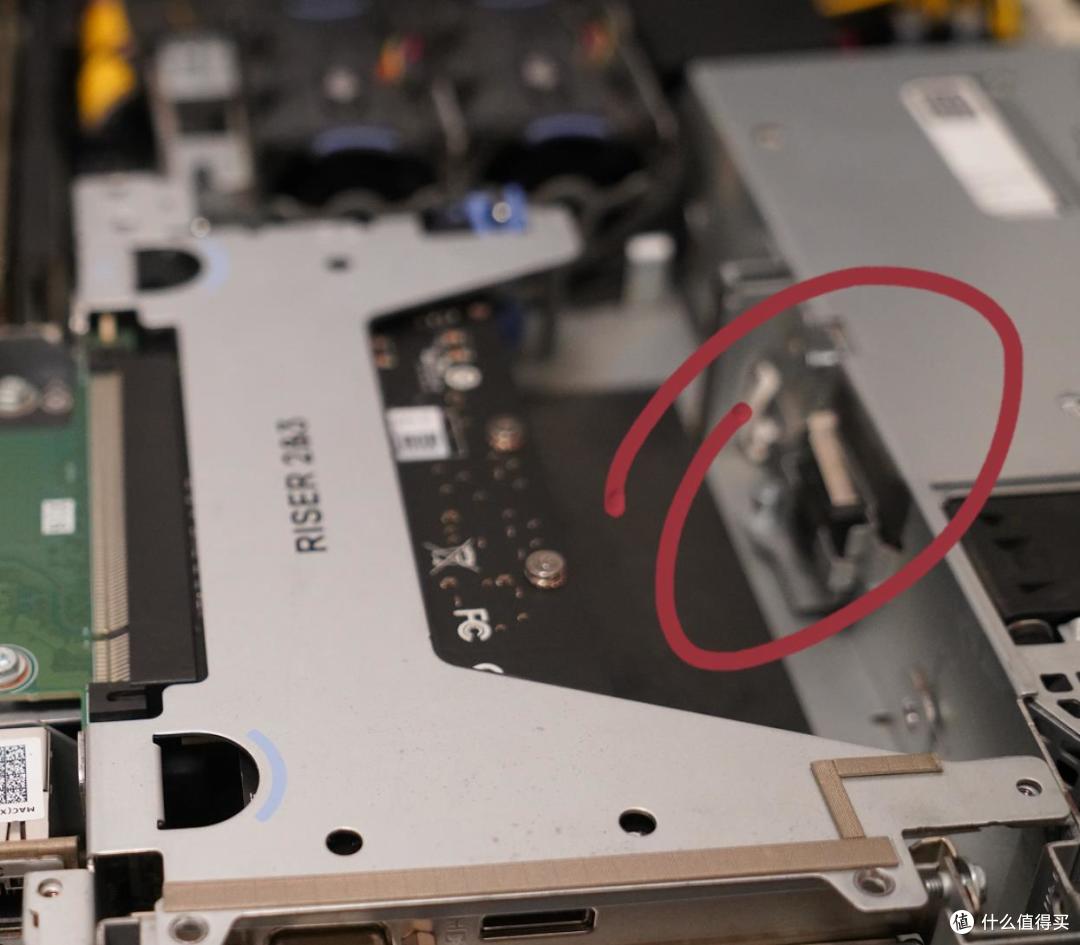

一、位于riser卡二右侧电源仓旁边的，机箱盖检测报警弹簧，如果开盖开机风扇会满速运行。

二、机器挂耳开机模组，此处涉及到如何降低风扇转速，将在下期内容进行说明。

以上就是整个xr11服务器的基本配置及接口说明。

这一台机器从购入至今已有近半年，这半年改换硬盘接线，更换内存。因为极少的参照资料，花费了不少时间，期间也获得了不少网友的帮助。

但这个机器仍然是我24年购入的众多电子产品中很满意的一件， 个人的服务也全都运行在这台机器上，稳定为我的家人和朋友提供着诸如文件备份，文件同步，影音播放等服务。

后续也会尝试通过内存运行满血671B 4Bit量化的deepseek进行测试，如果大家有什么疑问欢迎在评论区提出，风扇降噪，及提问会在评论区或下期内容中解答。

因为个人没有分贝仪无法为大家展示机器运行时噪声，

但在同一房间办公剪辑机器低负载运行并未感到不适，这个房间也作为备用休息室有朋友睡过几晚所以整体在一个能够接受的水平。
