交换机环路开启STP生成树的前后变化

交换机因为其转发机制是当收到广播帧或未知单播帧时，会泛洪到所有端口。如果存在物理环路，比如两台交换机用两根线连接，或者交换机的一个端口自环，这些广播帧就会在环路中无限循环，形成广播风暴。比如两根网线连接同一交换机的两个端口，或者多台交换机形成环状连接，都是常见的物理环路情况。生成树协议（STP）的作用是防止环路，通过逻辑上阻塞某些端口，将物理环路变成无环的树形结构。

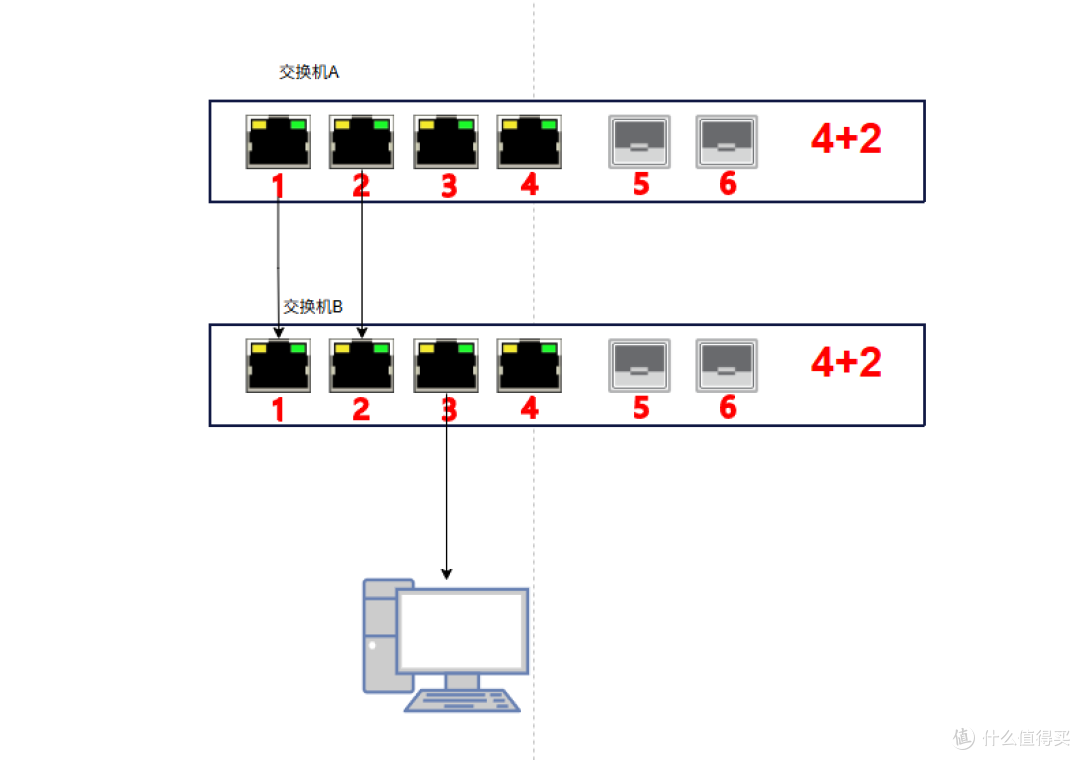

设备连接示意图：电脑作为数据监测设备连接交换机3口，交换机A和交换机B的1、2口相互连接。3口作为镜像目的端口拷贝源镜像端口1口接收数据。

SKS-3200M系列轻管理端口镜像设置

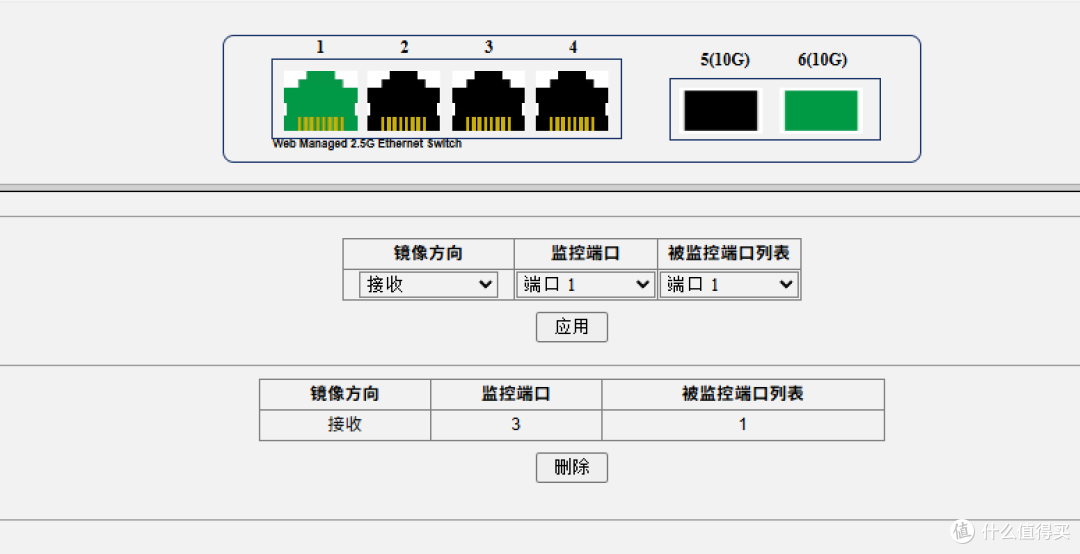

一、登录交换机WEB页面，点击配置，点击端口镜像。镜像方向，根据图示需要选择检测接收方向的数据，监控端口选择接电脑的3口，被监控的端口选择接路由器的1口，然后点击应用。

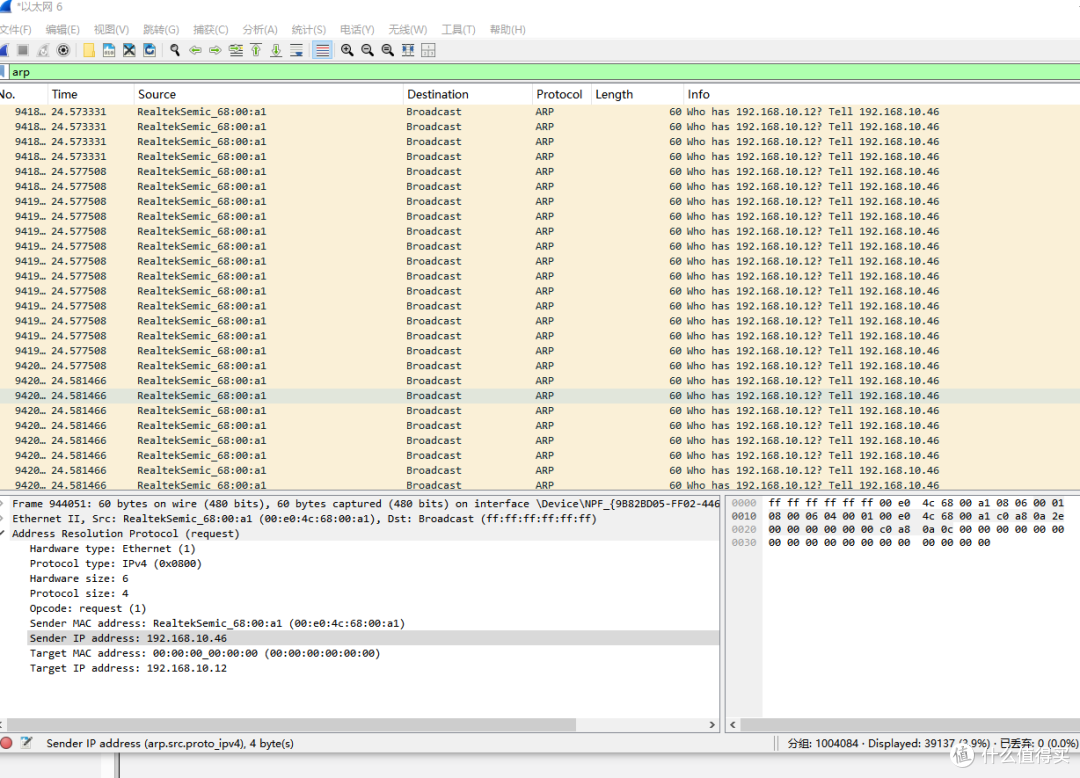

二、当交换机存在物理环路且未启用STP等协议时，任何广播帧（如ARP请求）都会在环路中被反复转发。ARP请求广播在交换机端口中一直被转发，获取不到目设备的MAC地址。

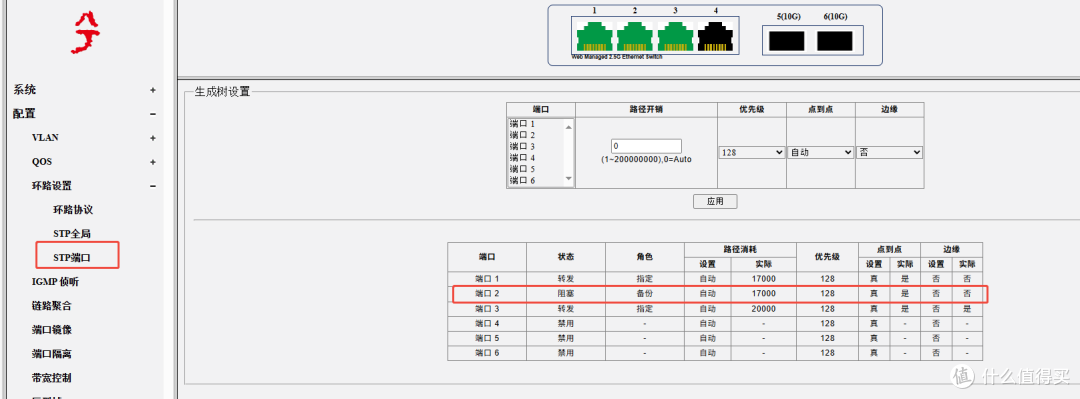

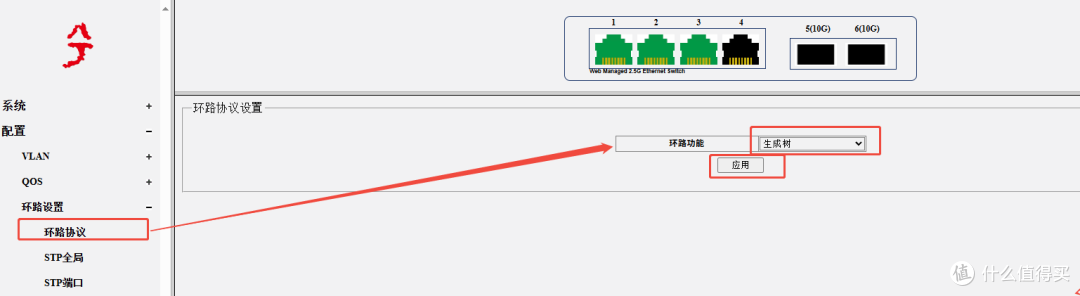

三、交换机设置开启生成树，冗余的链路的端口会变成阻塞状态

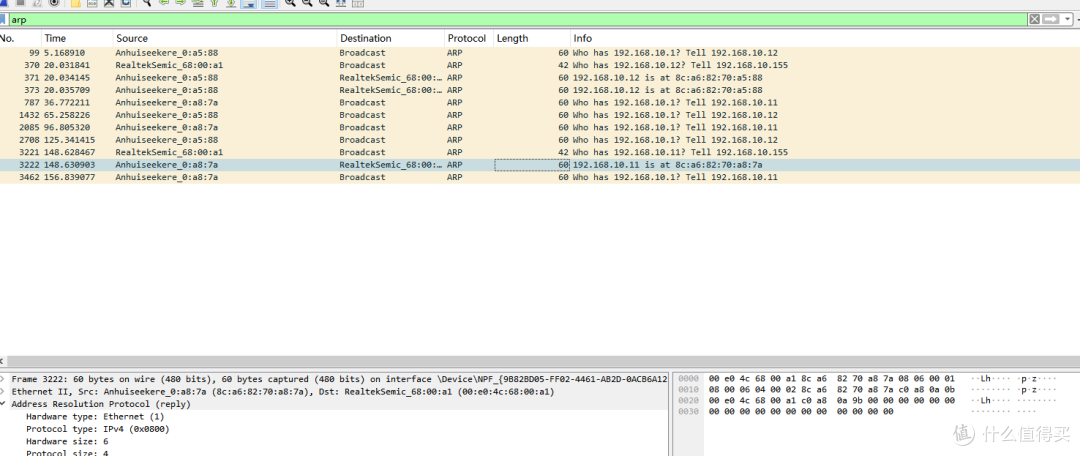

四、开启STP生成树后再抓包，观察ARP请求是否收到回应报文。Arp的reply报文中，目的设备IP地址所对应的mac地址
