42V/50V/60V高耐压OVP保护芯片应用指南

PW2609A 和 PW1600 怎么选？高耐压 OVP 芯片实测感受

如果你做 USB 充电、车载设备、工业电源或者电动工具这类产品，输入端最怕的就是适配器误输出高压、热插拔浪涌这些情况。后级 MCU、传感器一旦被浪涌打坏，修起来很头疼。

平芯微有两颗专门做这个的 OVP 保护芯片：PW2609A 和 PW1600。一个耐压 42V，一个工作耐压能到 60V，基本覆盖了从低压 USB 到高压工业系统的需求。下面我把这两颗料的实际参数、用法和选型思路整理一下。

传统 TVS + 保险丝方案够用吗？

说实话，TVS 和保险丝用是可以用，但问题也比较明显：

· TVS 钳位电压精度一般，电流一大钳位电压还会往上飘，保护点不稳定

· 保险丝响应是毫秒级，等它熔断，后级敏感 IC 可能已经扛不住了

· 这两个都属于“一次性的”或者“不可控”的保护，触发之后要么换件，要么保护效果不理想

换成带 MOSFET 开关的 OVP 芯片之后，保护阈值可以外接电阻精确设定，响应在 50ns 级别，过压一过就关断，电压恢复后还能自动打开，不用人工干预。

PW2609A：42V 耐压，3A 大电流

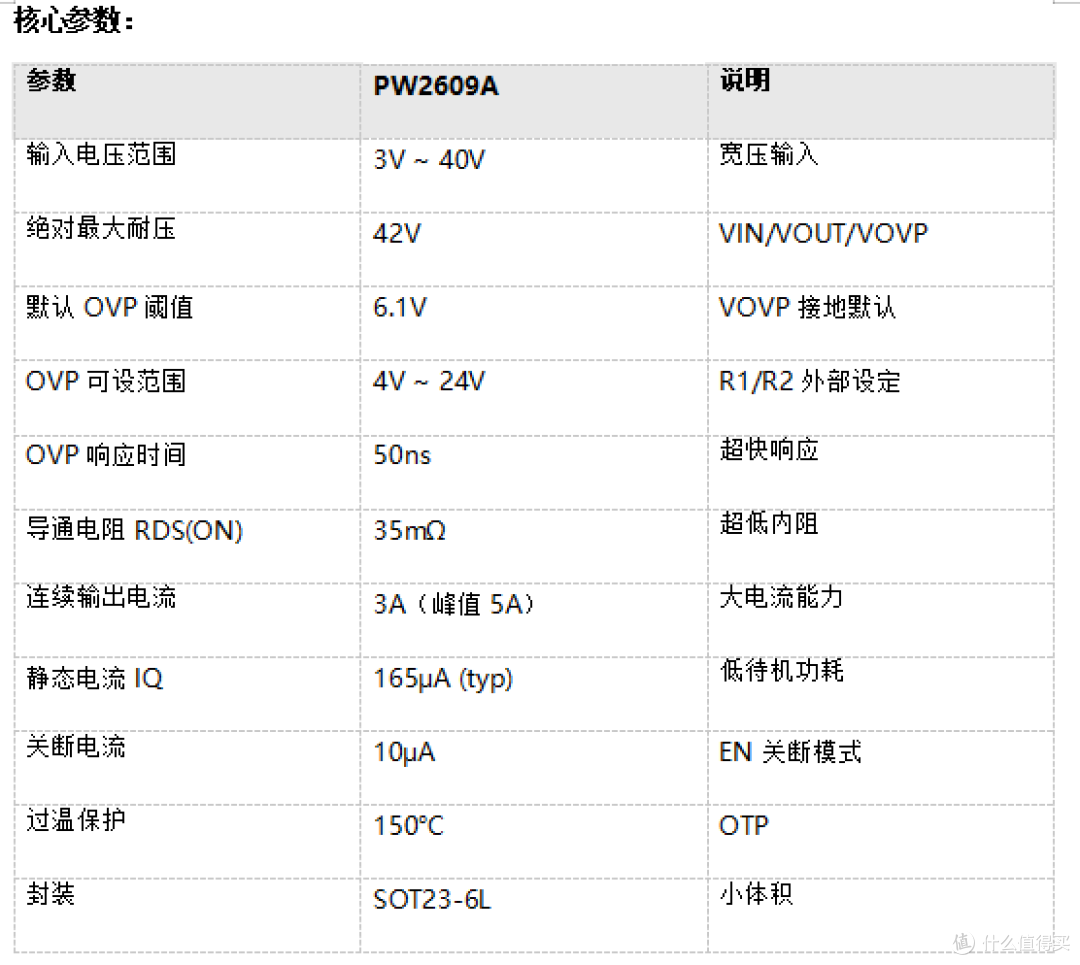

PW2609A 适合 5V~24V 这个区间的系统。内置的 N-MOSFET 导通电阻只有 35mΩ，连续能走 3A，峰值可以到 5A，OVP 响应 50ns。输入范围 3V~40V，绝对耐压 42V，一般 USB-C PD、12V/24V 适配器场景都能罩住。

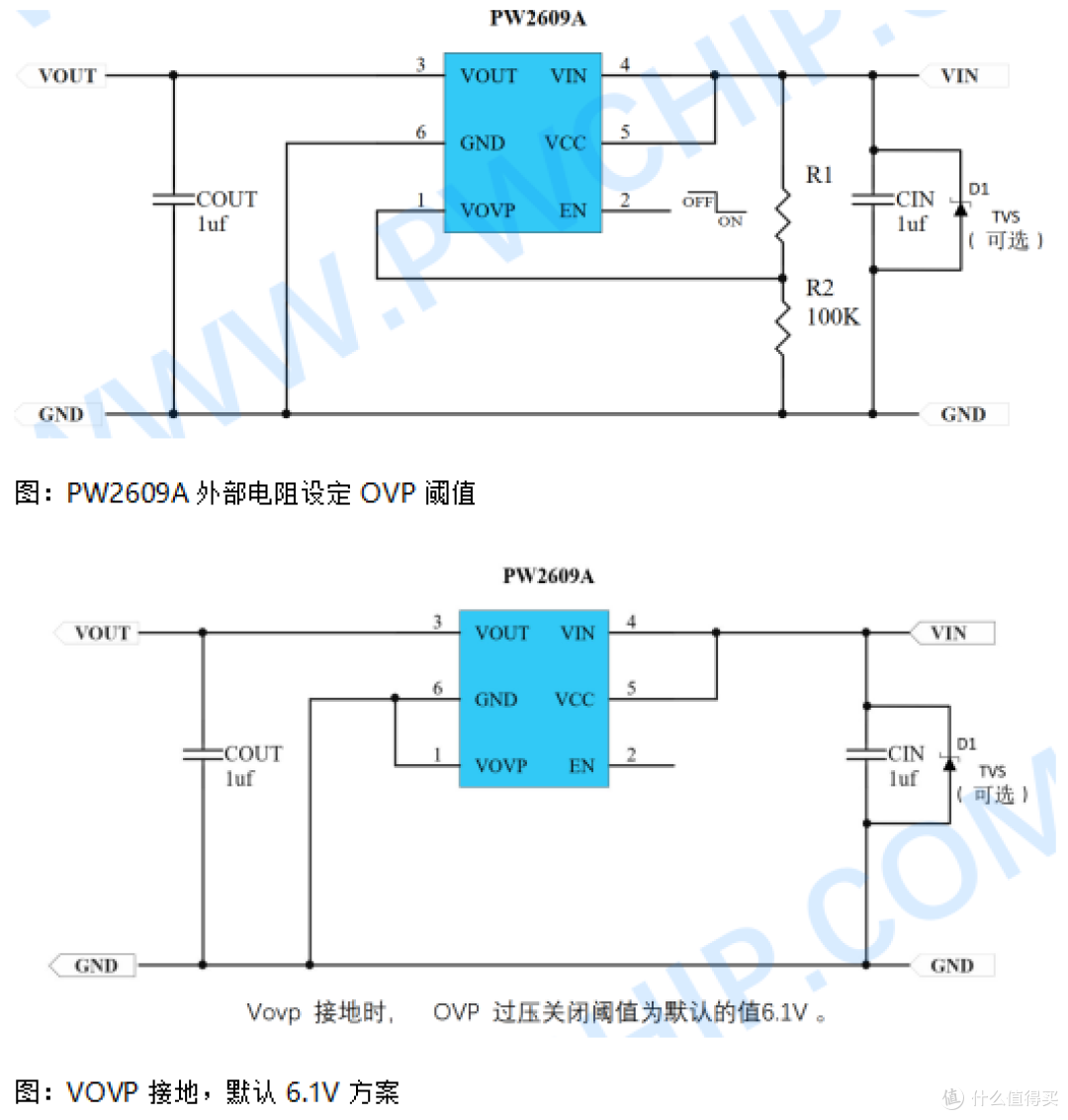

典型接法有两种，一种是用 R1/R2 分压自己设定 OVP 点，另一种是 VOVP 直接接地，用默认的 6.1V。最简方案外围只要两颗电容。

PW1600：70V 耐压，60V 工作电压

PW1600 是给高压场景准备的，比如 48V 工业电源、电动车电池组、大功率 LED 驱动这些。工作电压范围 3V~60V，绝对耐压 70V，OVP 可以设定到 55V。虽然内阻比 PW2609A 大一些（80mΩ），但在 60V 这个级别已经算很低了，连续输出 2.5A 也够用。

选型思路很简单：5V~24V 系统（USB、5V/9V/12V/20V 适配器、车载 12V）优先考虑 PW2609A，内阻更低、电流更大；48V/60V 工业、电动车、PoE 这类高压场景选 PW1600。两颗料引脚兼容，同一块 PCB 可以互换，这点挺方便。

常见应用场景

PW2609A 适合这些场景：

· USB-C PD 充电器输入保护（5V/9V/12V/15V/20V）

· 5V/12V/24V 直流适配器过压保护

· 汽车 12V 车载设备输入保护

· 行车记录仪、车载摄像头 12V 输入保护

· IoT 网关、路由器 12V~24V 输入保护

PW1600 适合这些场景：

· 48V 工业电源、通信电源输入保护

· 60V 电动车、电动滑板车电池组过压保护

· 大功率 LED 驱动电源过压保护

· 太阳能逆变器、储能系统输入保护

· PoE 48V 输入保护

· 电动工具电池组过压保护

PCB layout 建议

· 输入电容 CIN（1μF）尽量贴着 VIN 脚放

· 输出电容 COUT（1μF）尽量贴着 VOUT 脚放

· VCC 和 VIN 短接，共用 CIN

· OVP 分压电阻 R1/R2 靠近 VOVP 引脚，走线远离功率路径

· 浪涌大的场景可以在 VIN 前端加 TVS（如 P6KE 系列）做二级保护

· GND 走线做宽做粗，保证低阻抗回流

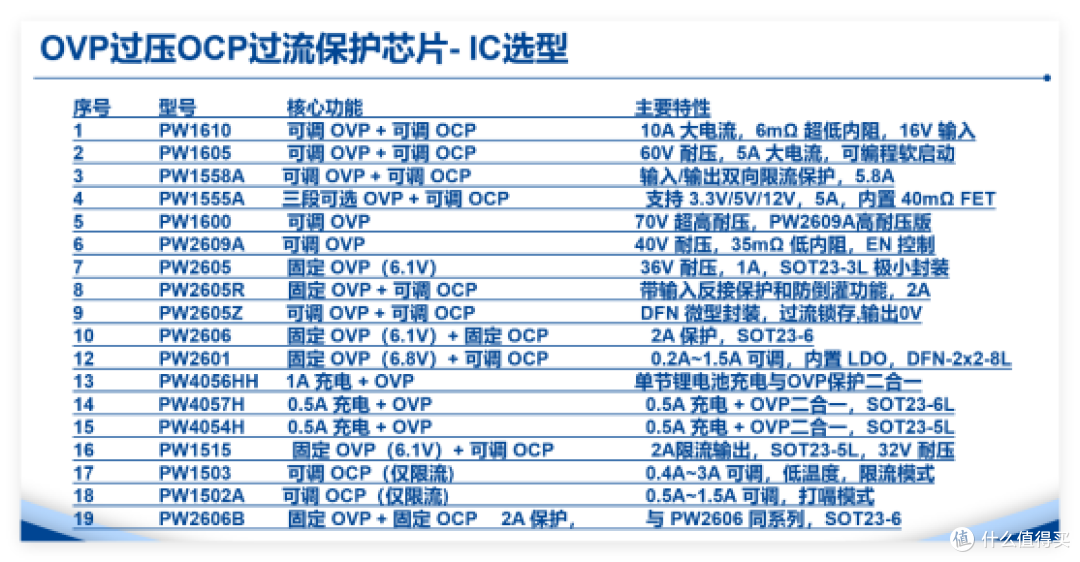

平芯微其他 OVP/OCP 选型参考

如果上面两颗还不匹配，可以看看平芯微其他规格的料：

个人总结

PW2609A 和 PW1600 的定位比较清晰：低压大电流选 PW2609A，高压工业选 PW1600。两颗都是 SOT23-6L 小封装，50ns 响应，OVP 阈值可设，引脚还兼容。外围最简只要两颗电容，想自己调阈值就再加两颗电阻。相比传统 TVS+保险丝，保护更精准、响应更快，也能自动恢复，用起来省心不少。
