前言

充电头网了解到，移速推出了一款小盾芯”系列10000mAh无线磁吸移动电源。 该产品主打超薄冰感与半固态安全电芯，通过了针刺与热压测试，具备抗鼓包、防爆燃的特性。

外观上采用珠光喷砂工艺与贴合原机弧边手感，并具备双向22.5W Max有线快充与15W Max磁吸无线充，满足iPhone用户日常外出的充电需求。

接下来充电头网就对这款移速小盾芯10000mAh无线磁吸移动电源进行深度拆解，一探其内部结构与用料。

产品外观

产品包装盒正面设计简约，印有MOVESPEED移速品牌Logo、产品实物外观图以及产品核心卖点。

包装盒背面用多国语言详细标注了产品的具体参数规格、制造商信息。

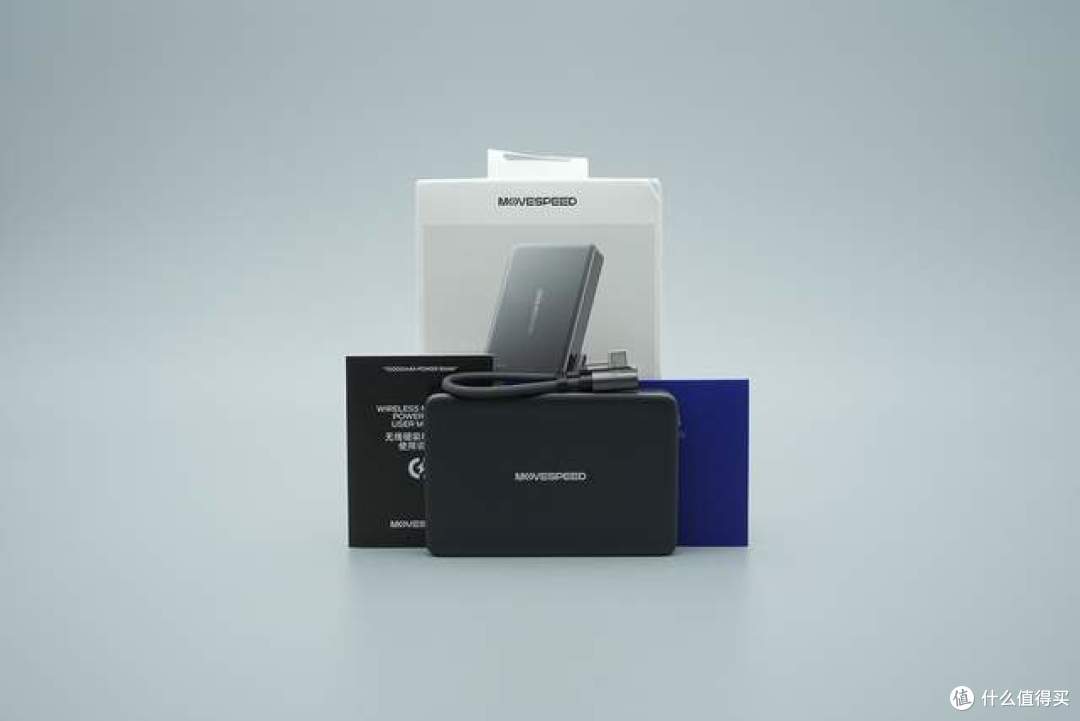

包装内包含移速小盾芯移动电源本体、一根多功能C to C短线、使用说明书及保修卡等配件。

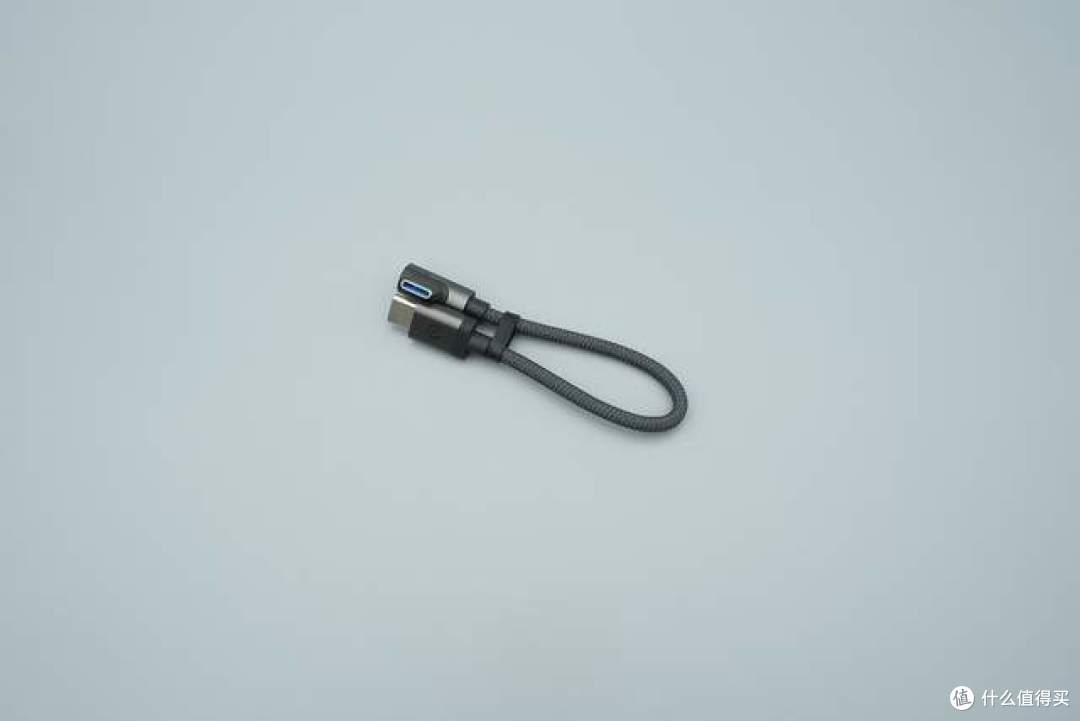

附赠的C-C编织短线采用了弯头与直头组合设计，方便横屏使用。

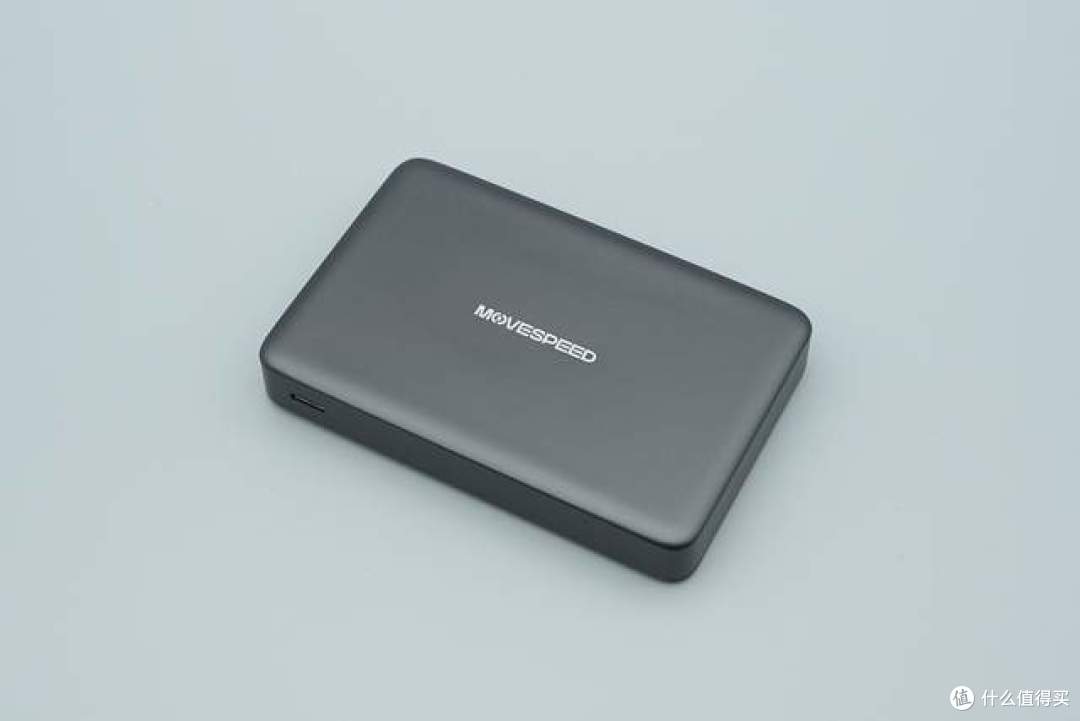

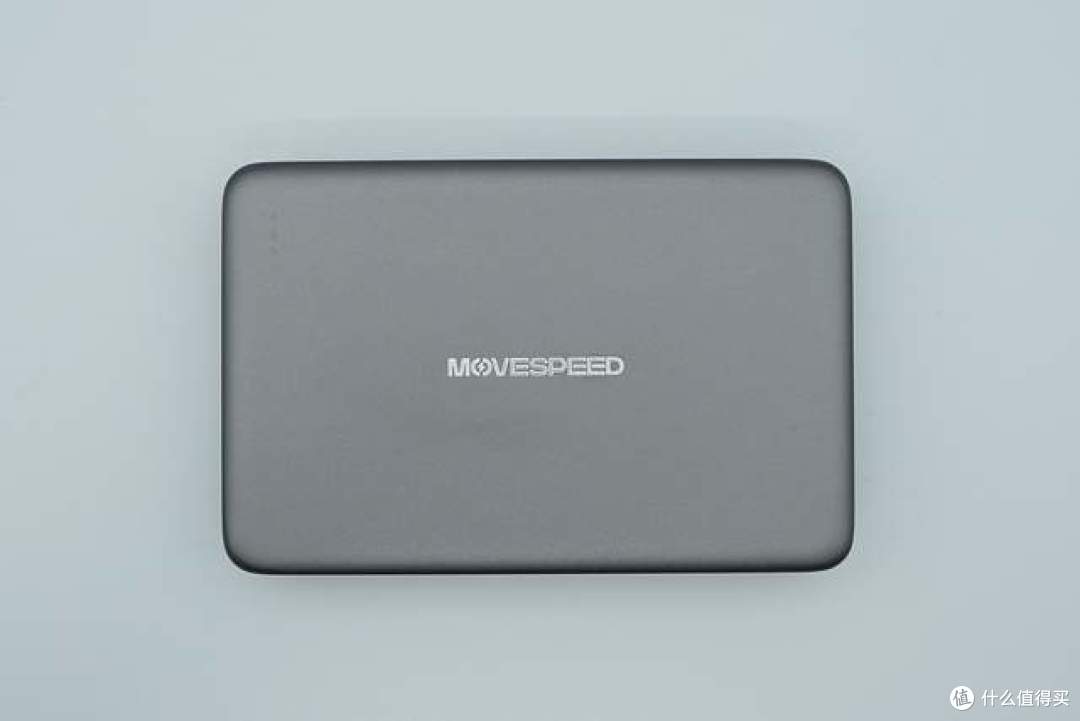

移动电源正面为深空灰配色，表面采用珠光喷砂磨砂工艺，中央丝印有MOVESPEED移速品牌Logo。

整机造型方正圆润，四周边缘做了弧形收腰处理，持握手感圆润舒适。

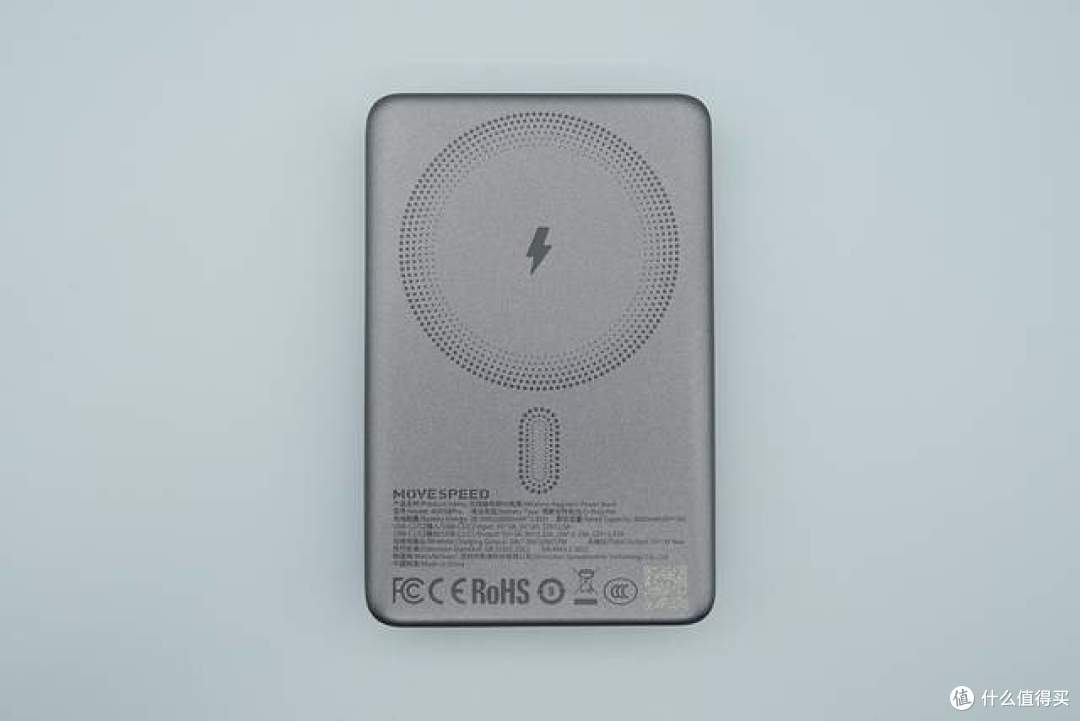

移动电源背面印有无线充电磁吸对位环形图线及闪电标识，下方印有详细的参数规格及各种认证标志。

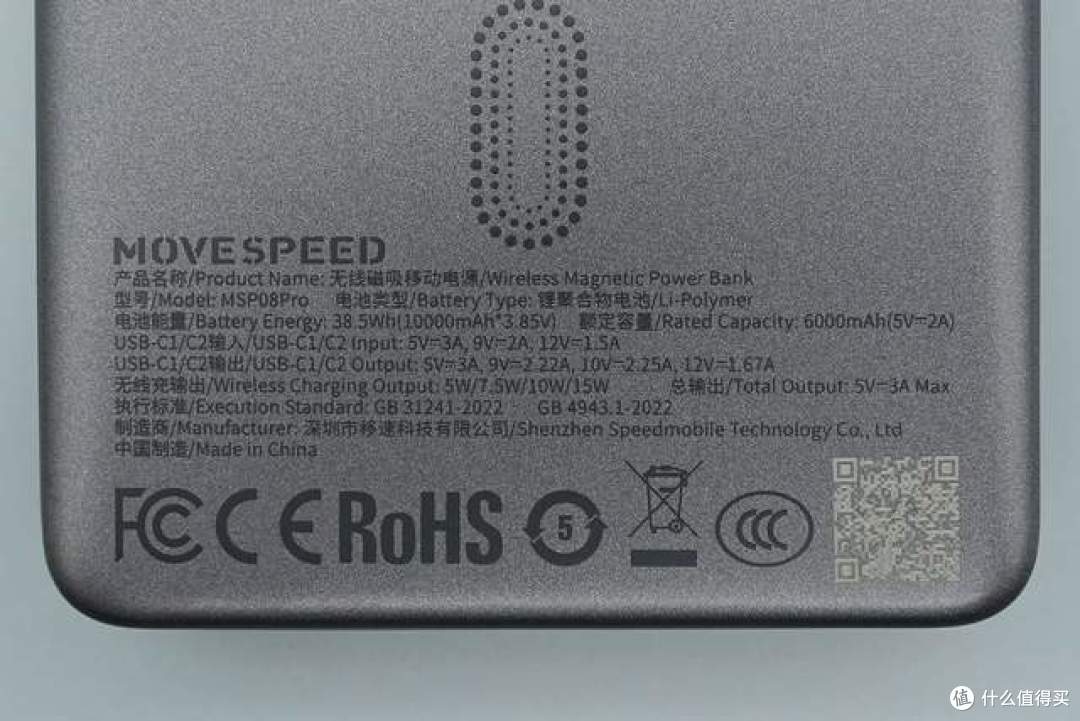

背面参数特写如下：

型号：MSP08Pro

电池类型：锂聚合物电池

电池能量：38.5Wh (10000mAh 3.85V)

额定容量：6000mAh (5V 2A)

USB-C1/C2输入: 5V3A, 9V2A, 12V1.5A

USB-C1/C2输出: 5V3A, 9V2.22A, 10V2.25A, 12V1.67A

无线输出: 5W/7.5W/10W/15W

总输出: 5V3A Max

制造商：深圳市移速科技有限公司

产品已经通过3C、CE、FCC等多项安规认证。

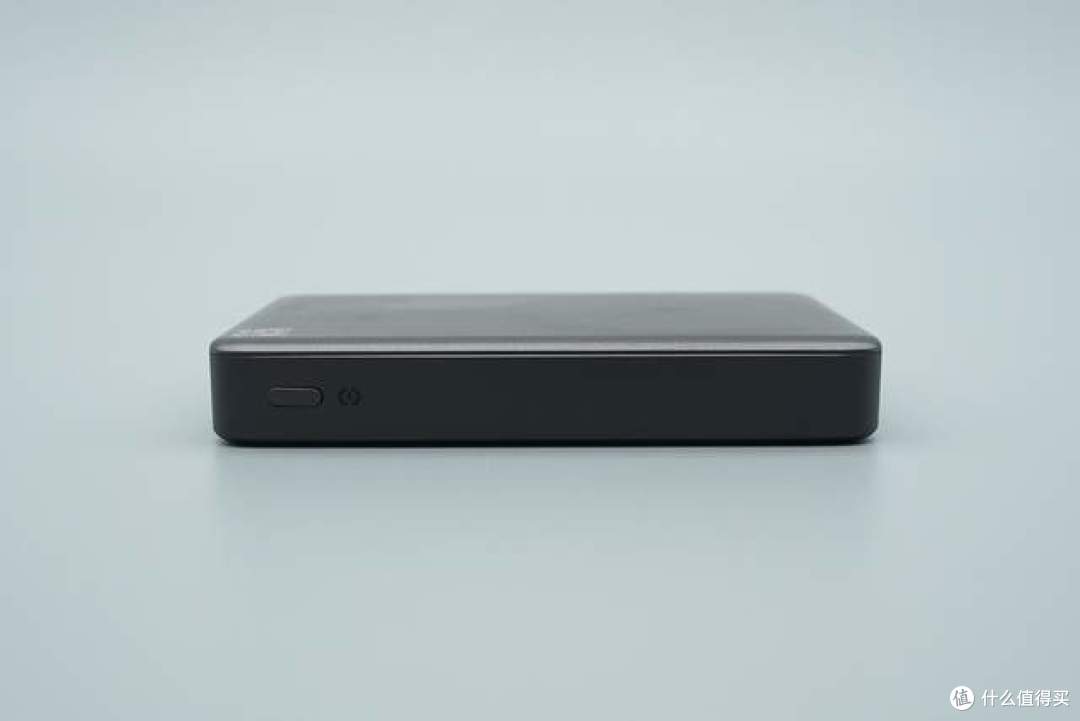

机身侧面设有一颗式电源按键，按压反馈清晰。

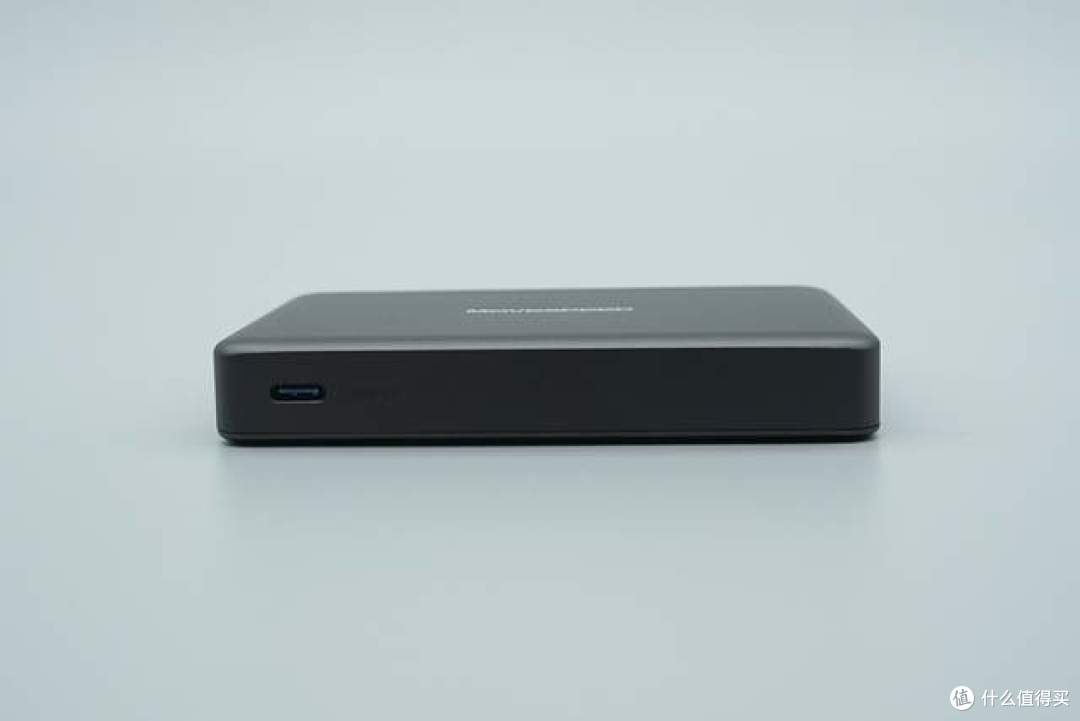

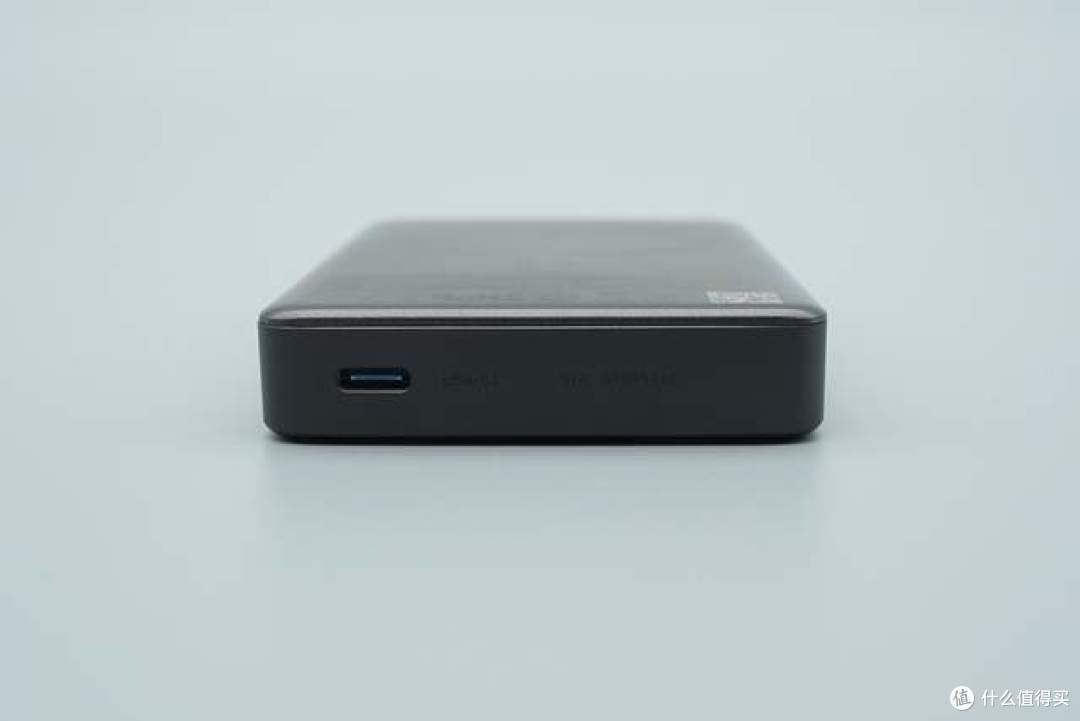

移动电源底侧设有一个USB-C1双向快充接口。

机身另一侧则配置了USB-C2双向快充接口。

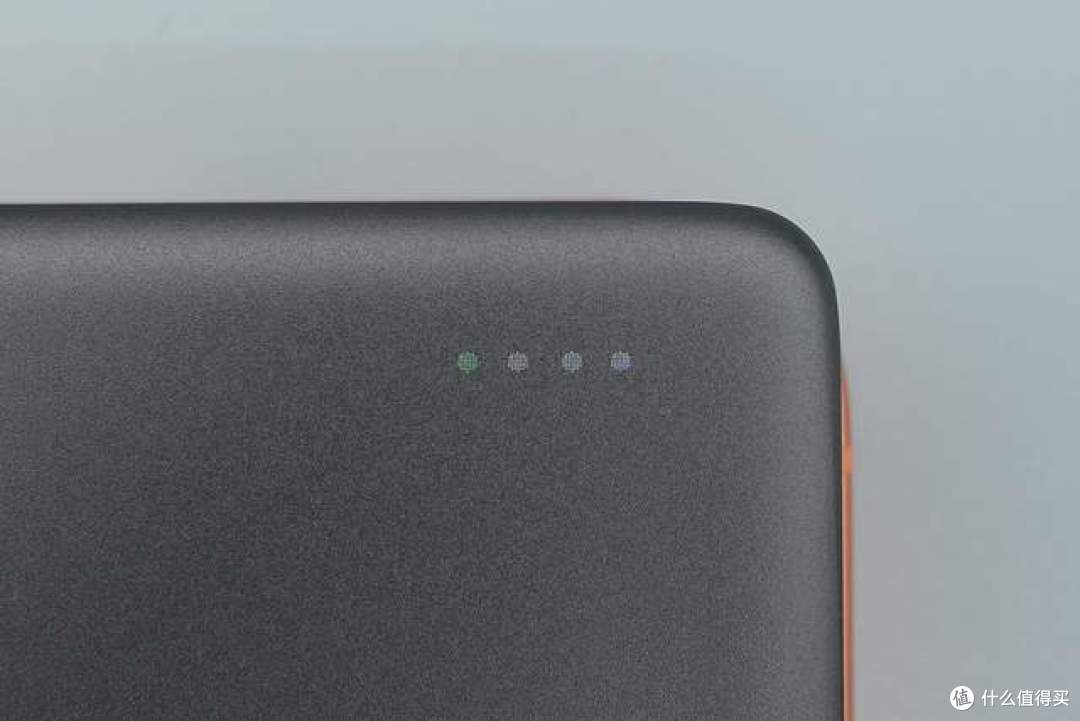

正面设有一排电量指示灯，LED灯透过微孔发光，能够精准直观地显示剩余电量及工作状态。

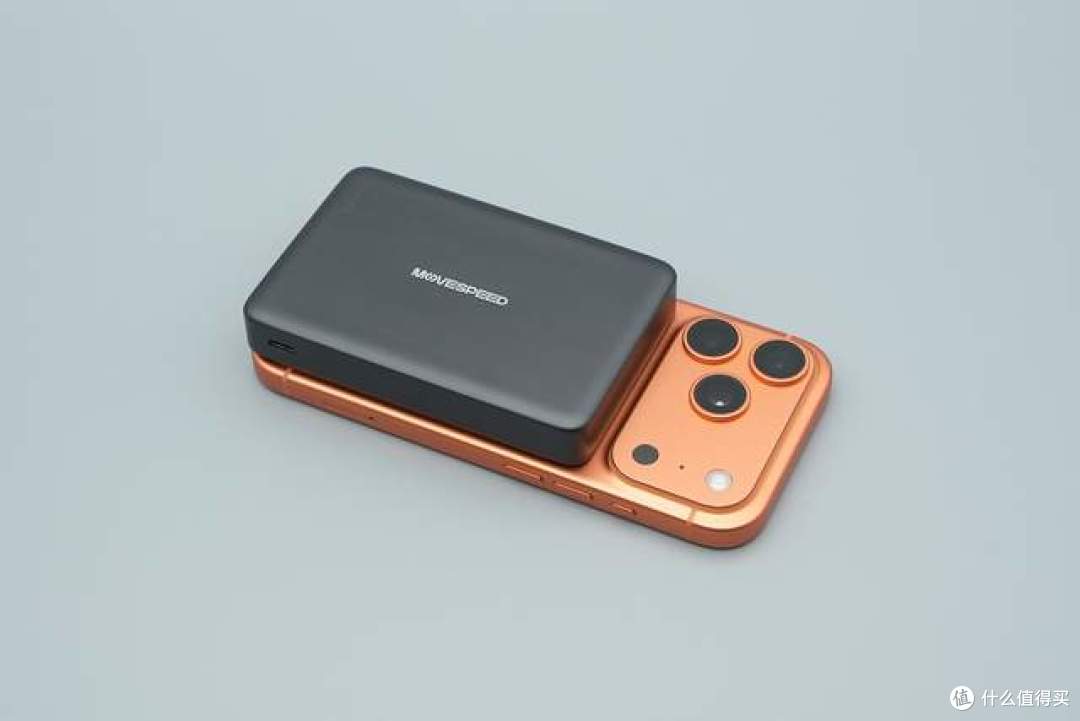

将移动电源吸附在iPhone手机背部，磁吸定位精准，贴合紧密不挡镜头。

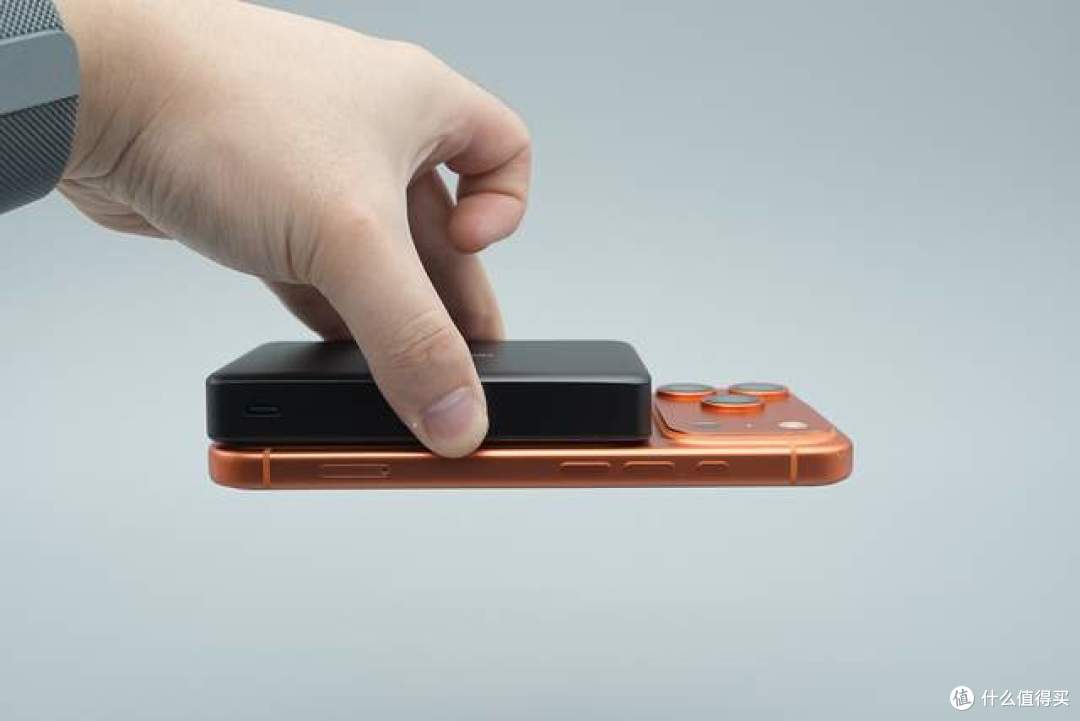

单手提起产品本体，可见磁力强劲不掉落。

产品快充兼容性

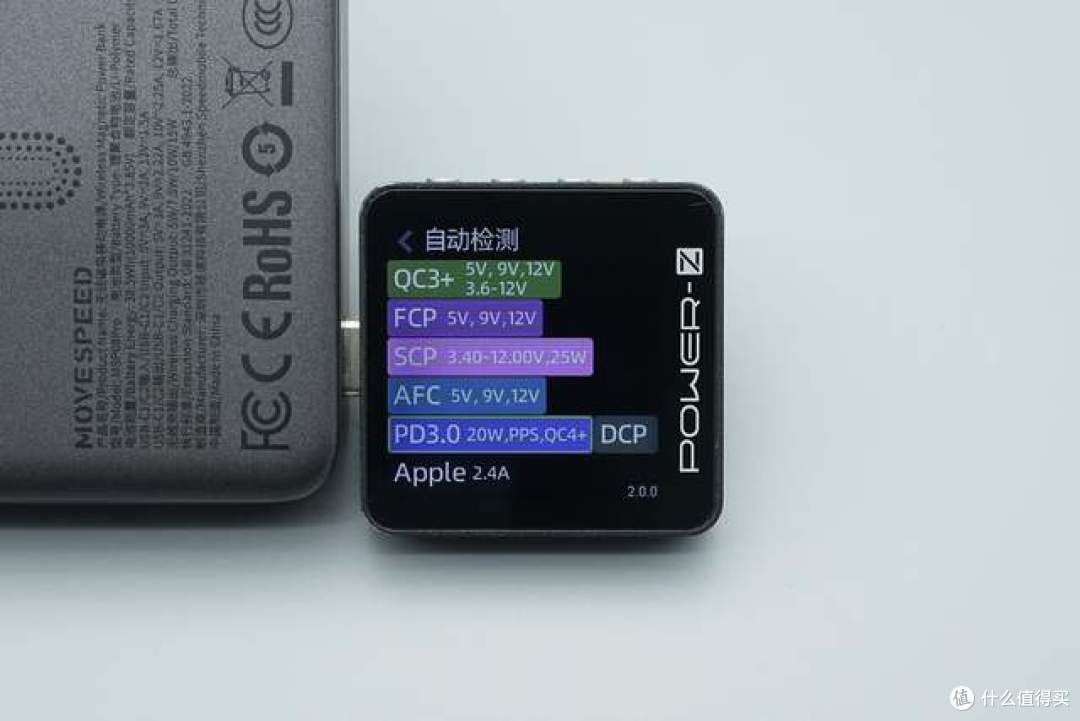

使用POWER-Z KM003C测得USB-C1口支持QC3+、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP、Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

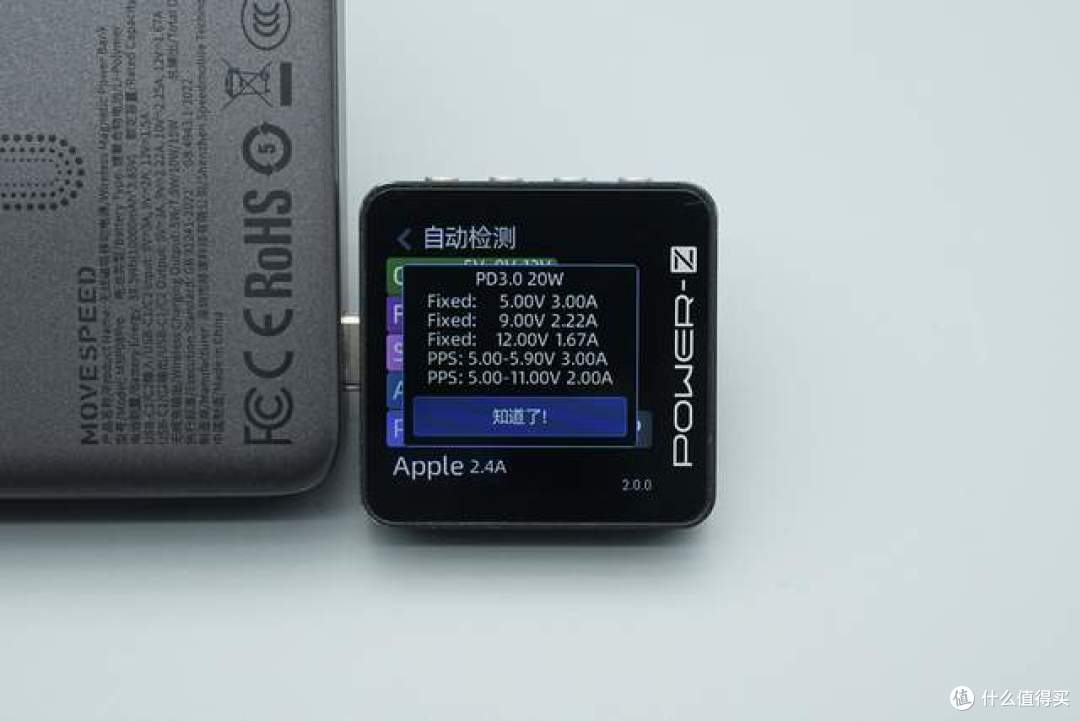

读取USB-C1口的PDO报文，显示具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及5-5.9V 3A、5-11V 2A两组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

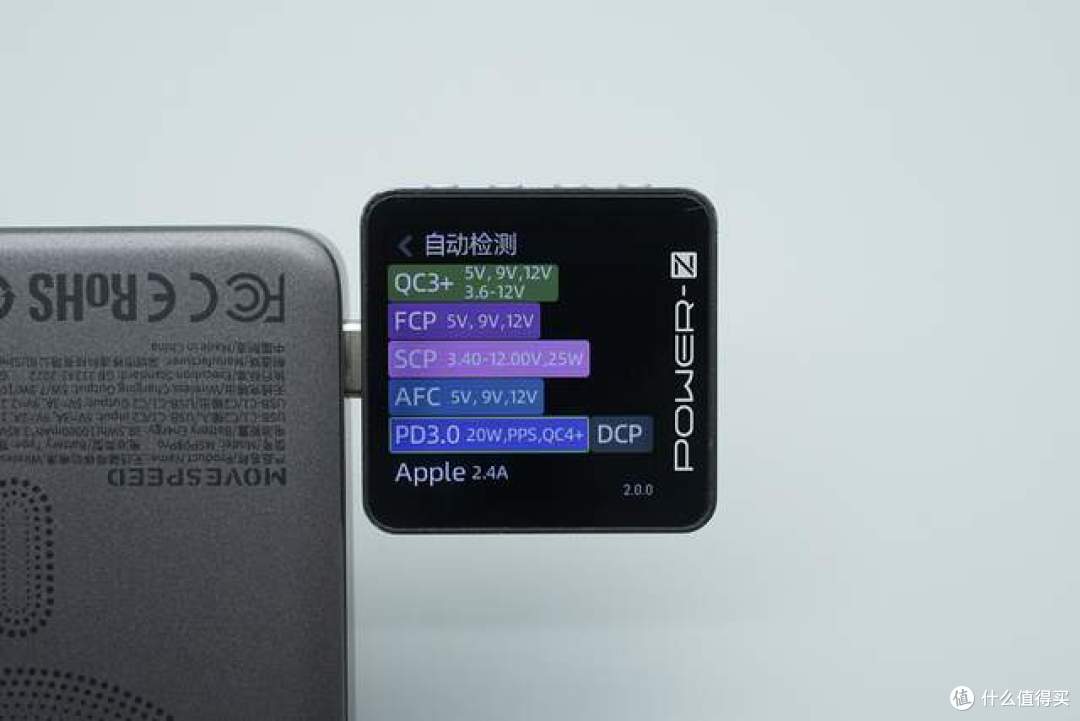

测得USB-C2口的快充协议与C1口完全一致。

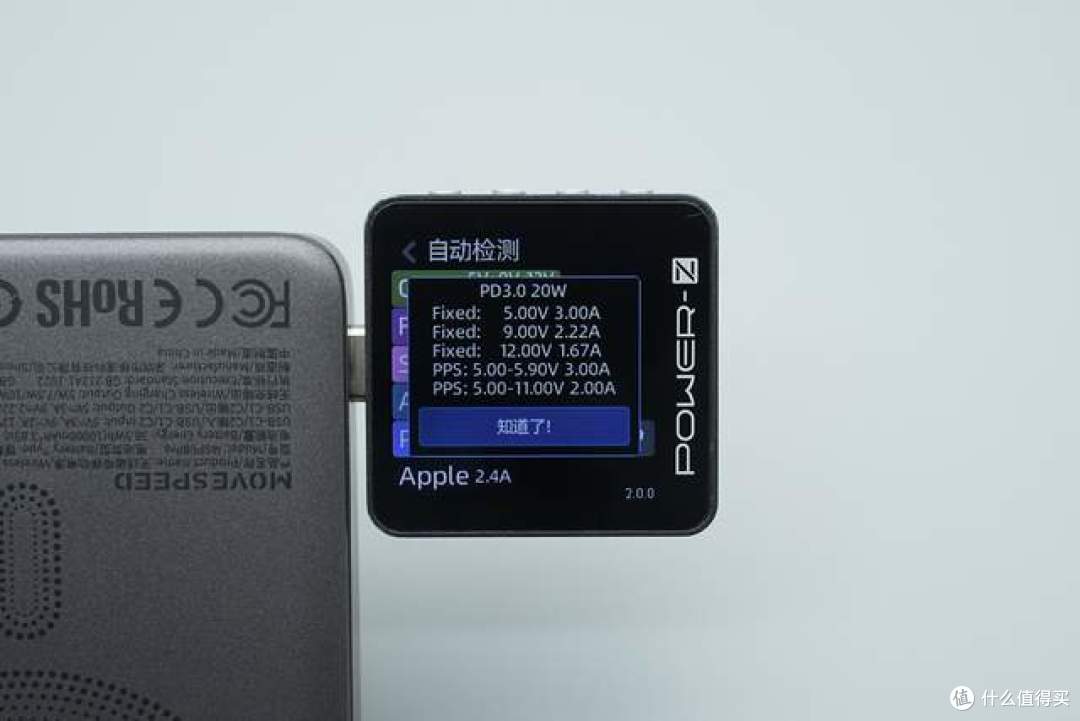

PDO也完全一致。

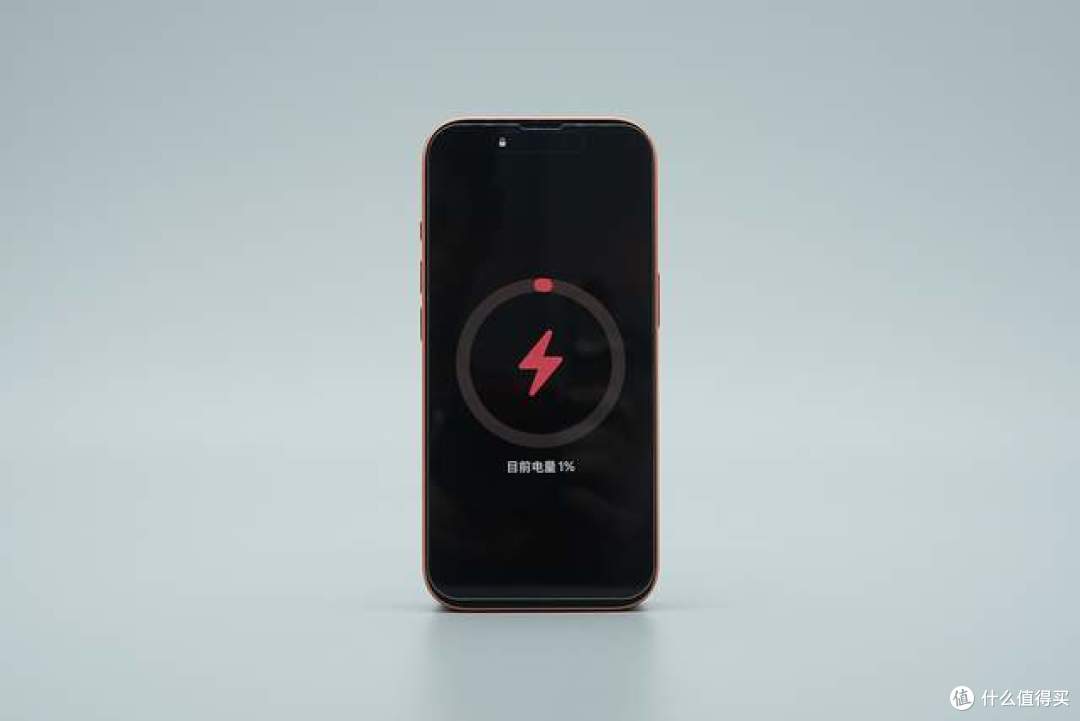

将产品吸附在手机背面，屏幕弹出现无线充电动画。

产品尺寸重量

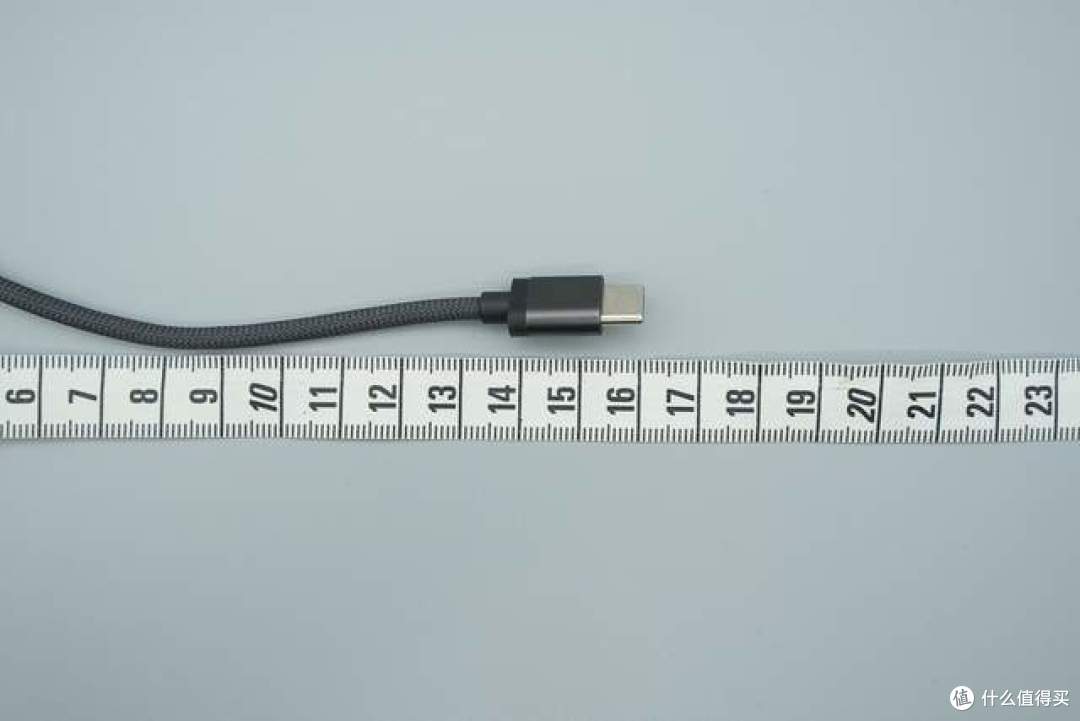

使用软尺测量自带短线的长度，约为16.5cm。

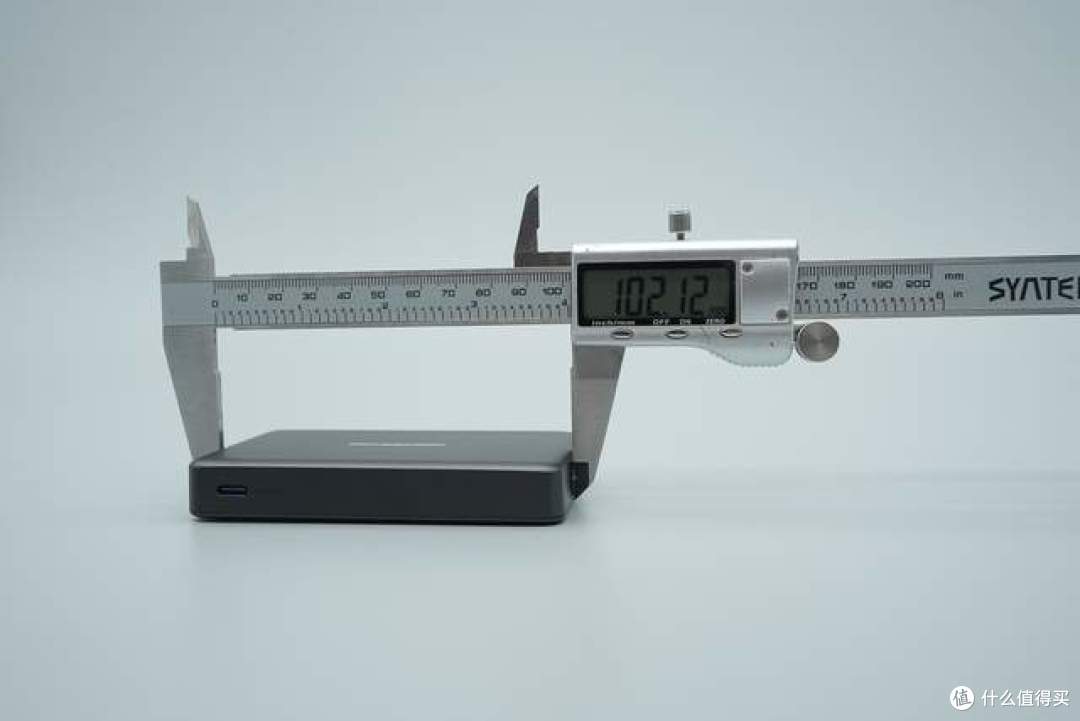

使用游标卡尺测得移动电源的机身长度约为102.12mm。

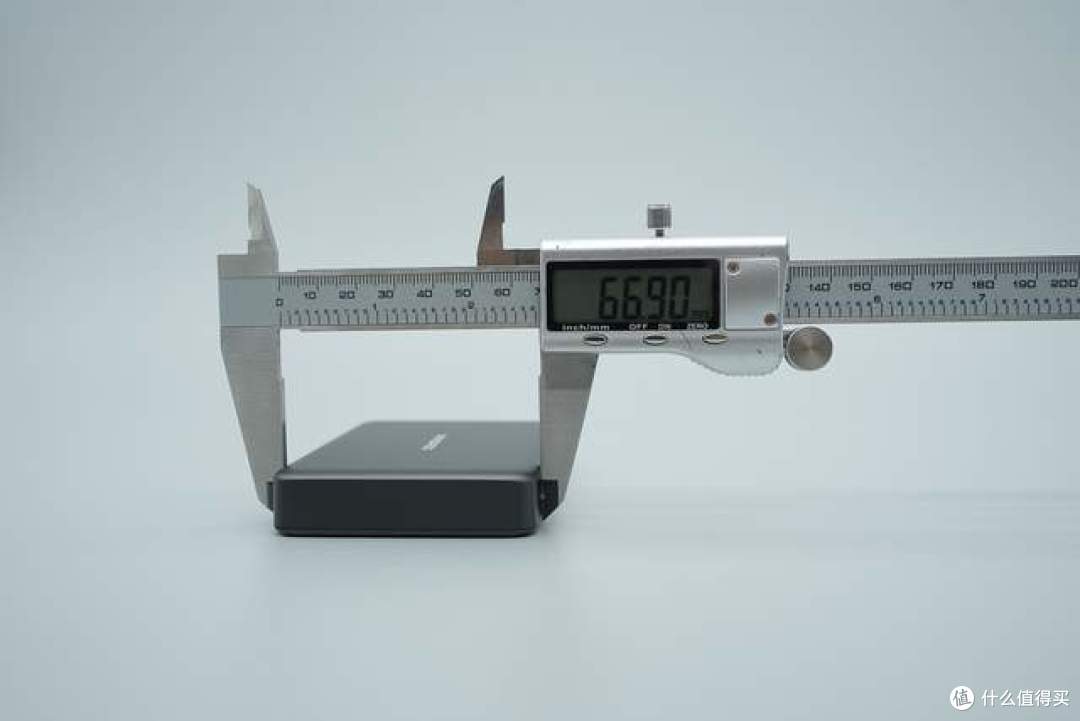

测得机身宽度约为66.90mm。

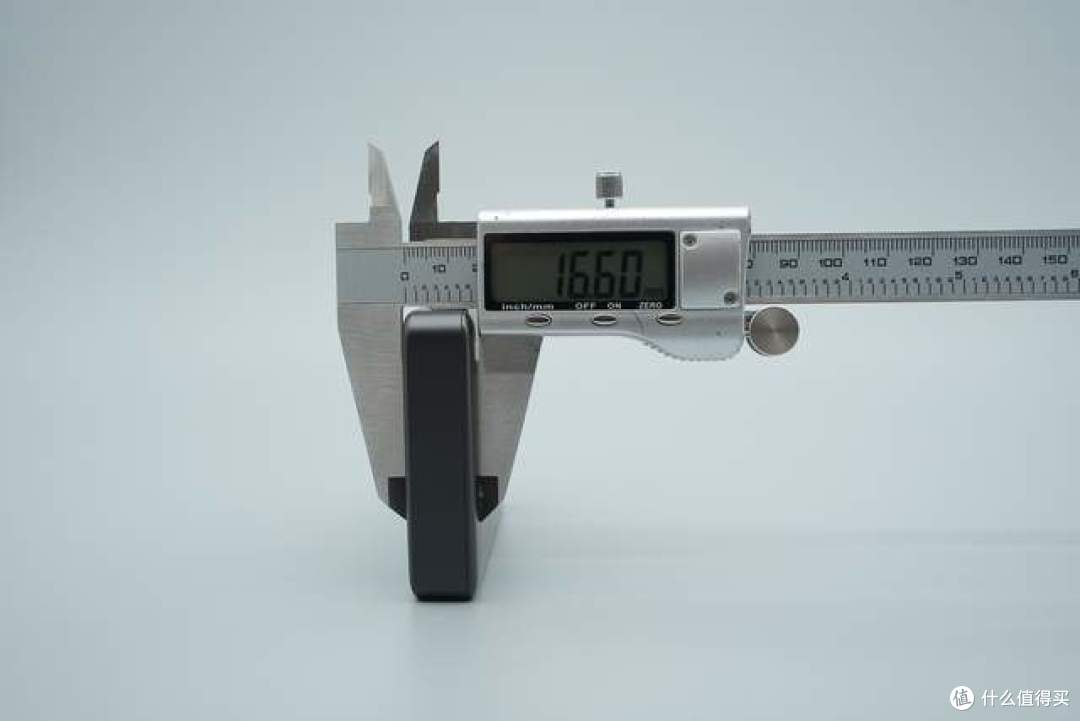

测得机身厚度约为16.60mm。

简单看过产品外观以及快充兼容性，下文正式进入拆解环节。

产品拆解

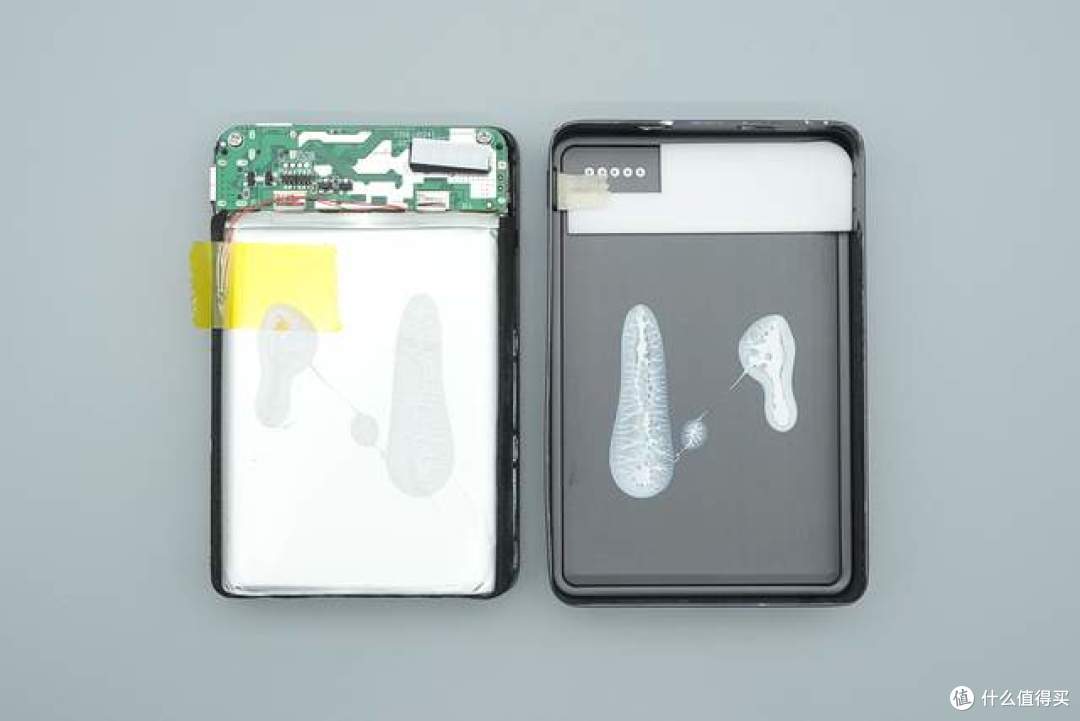

沿着外壳接缝撬开移动电源前盖，前盖内侧与电芯间涂有白胶固定。

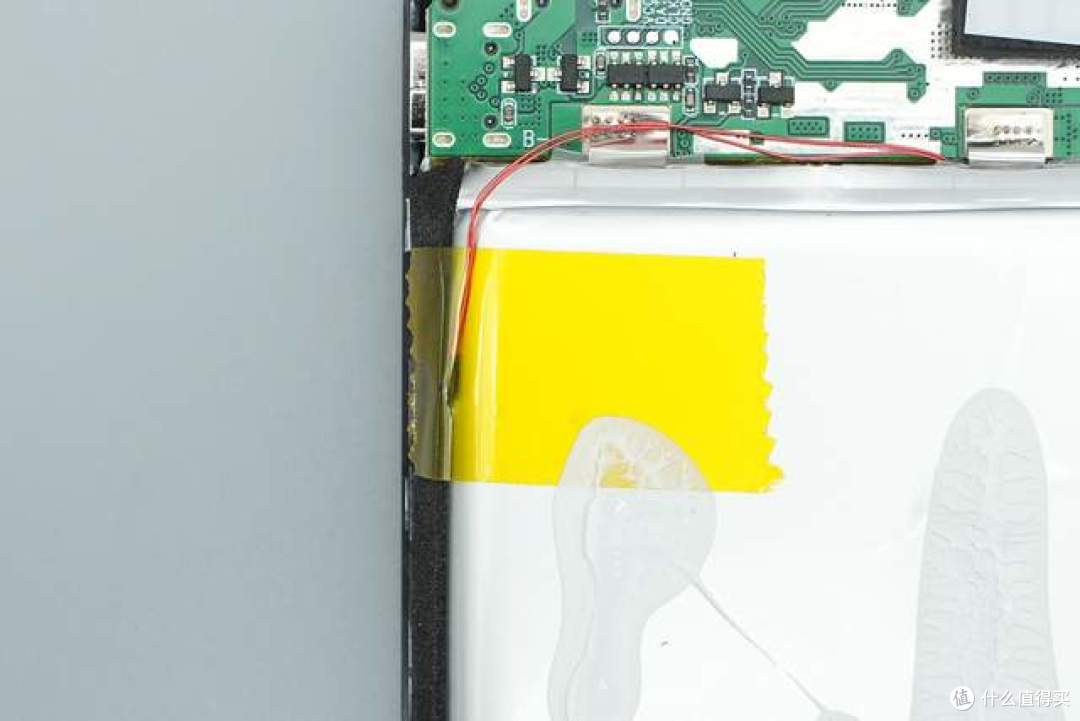

电芯一侧贴有NTC热敏电阻，用于过温保护。

LED指示灯表面覆盖黑色泡棉以及柔光片，可令指示灯光芒更柔和。

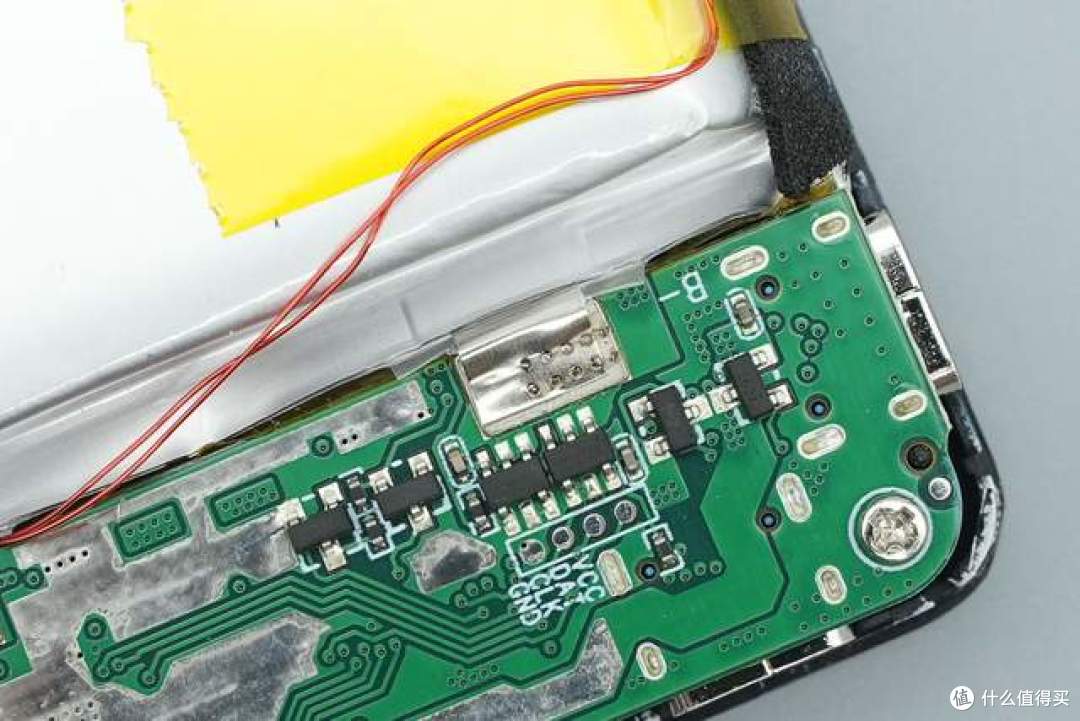

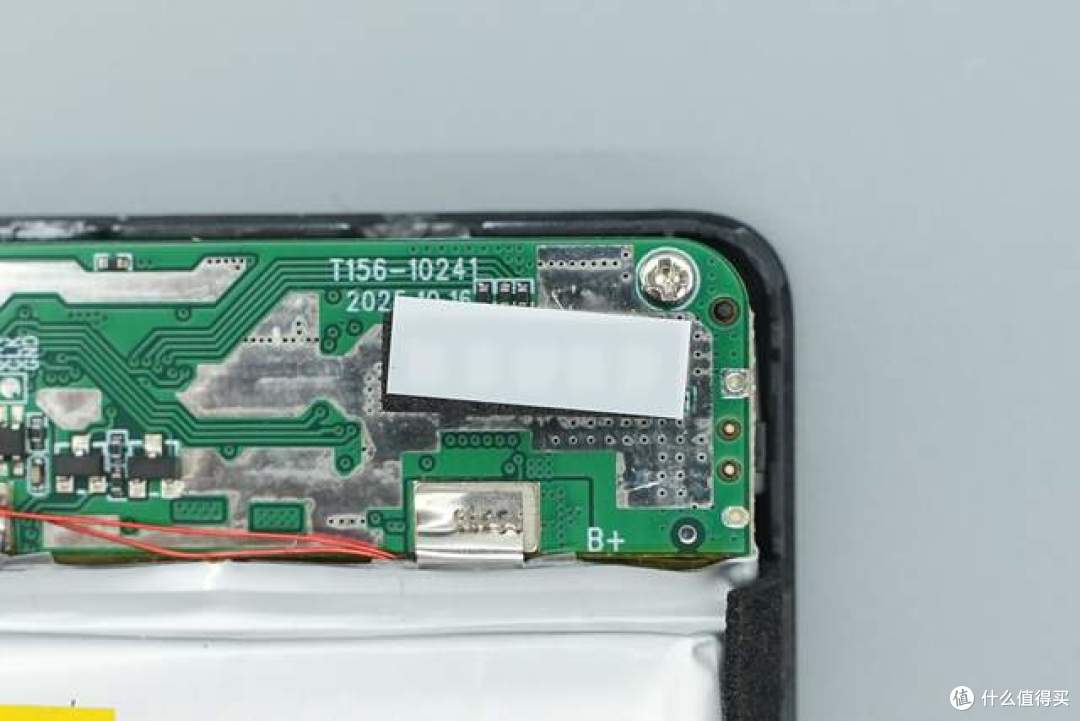

电芯镍片采用激光点焊工艺与PCBA连接。

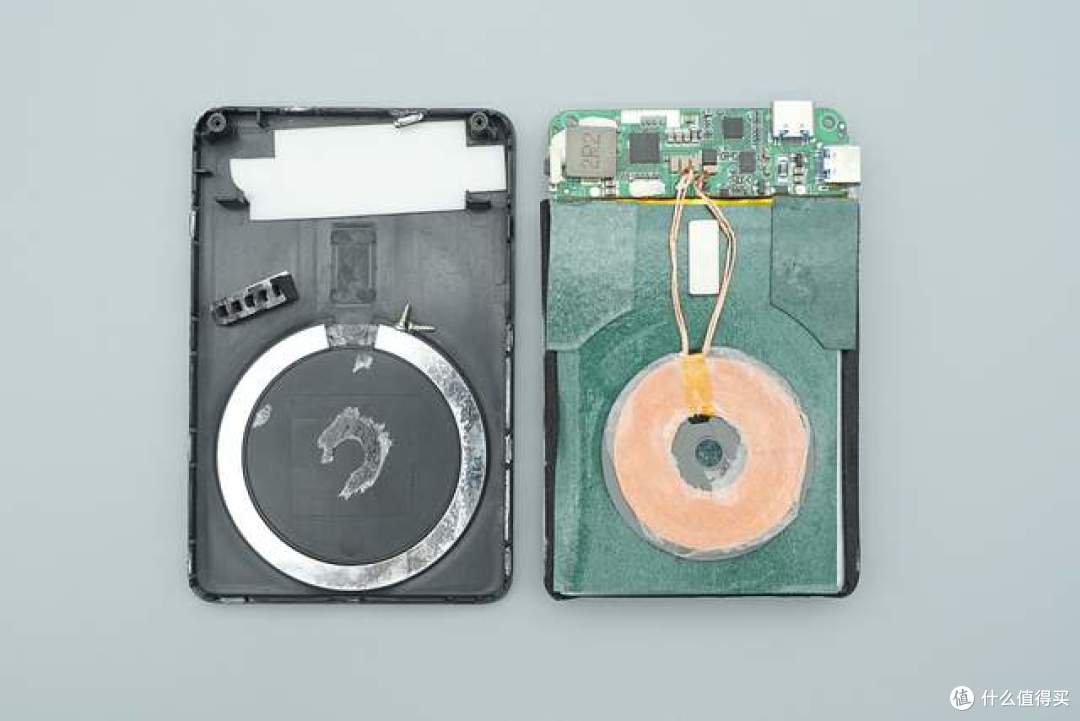

将内部电芯与无线充线圈模组整体取出，后盖内部贴有定位磁铁，电芯表面贴有青稞纸以及隔磁片。

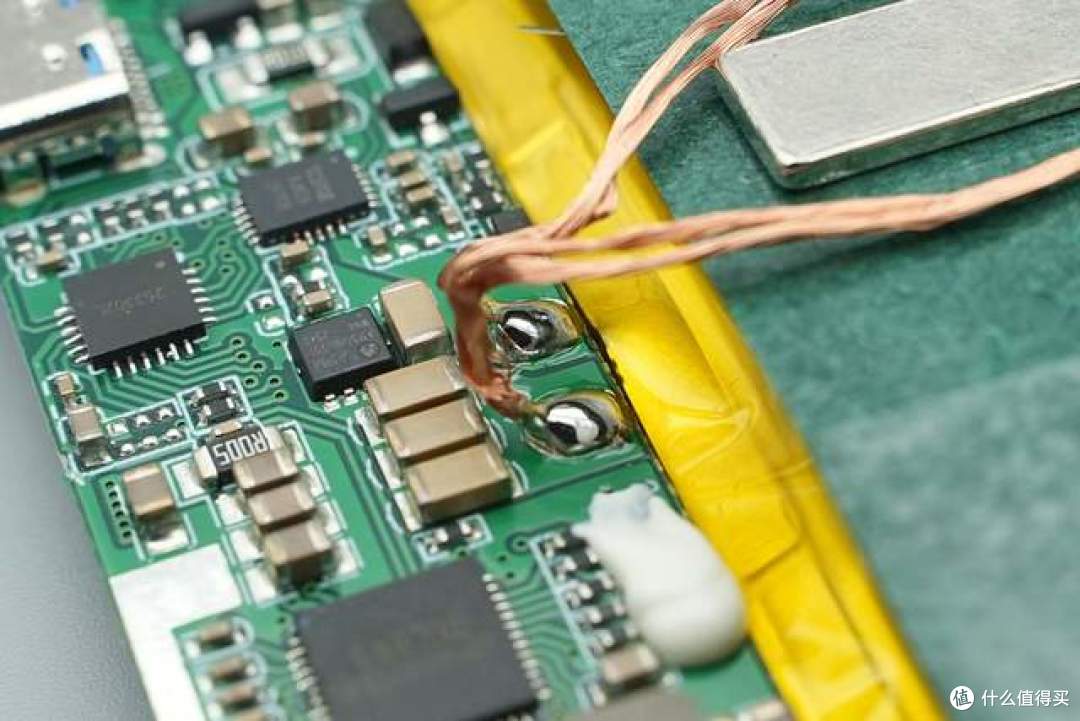

无线充利兹线圆润饱满。

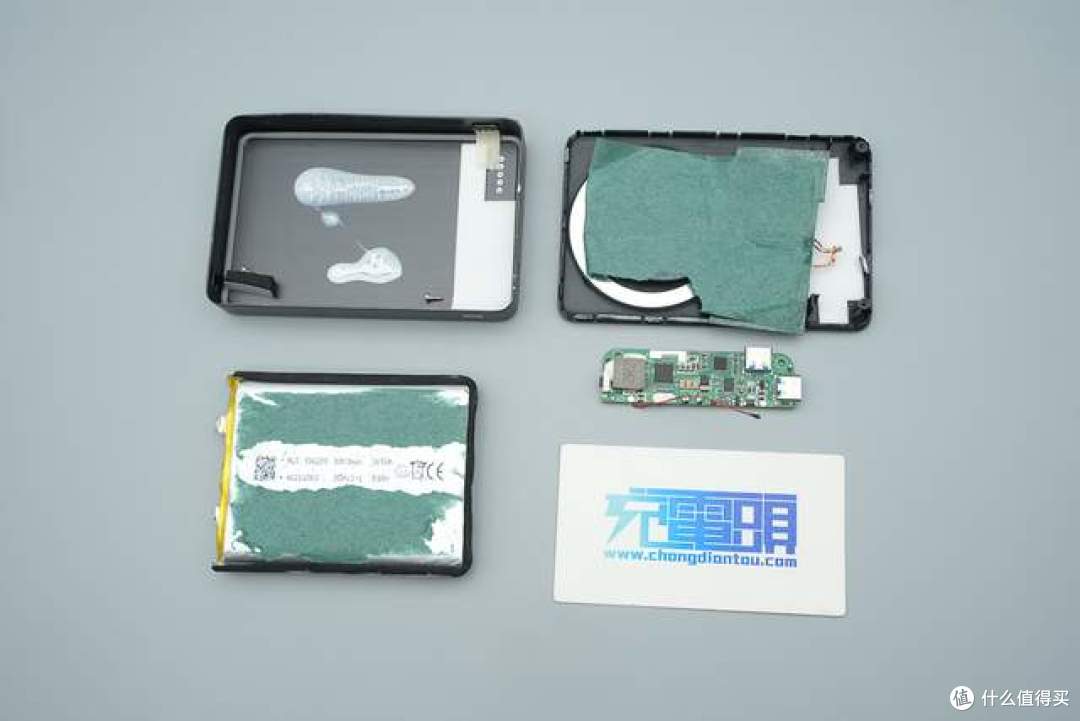

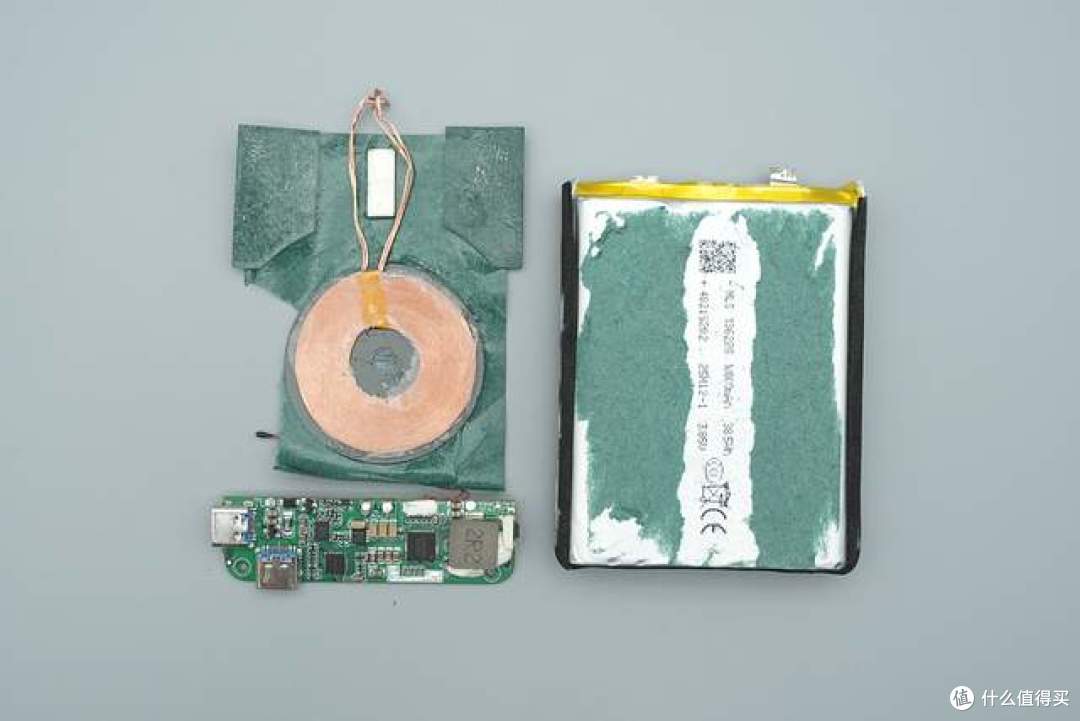

将主板、电芯和无线充线圈完全分离。

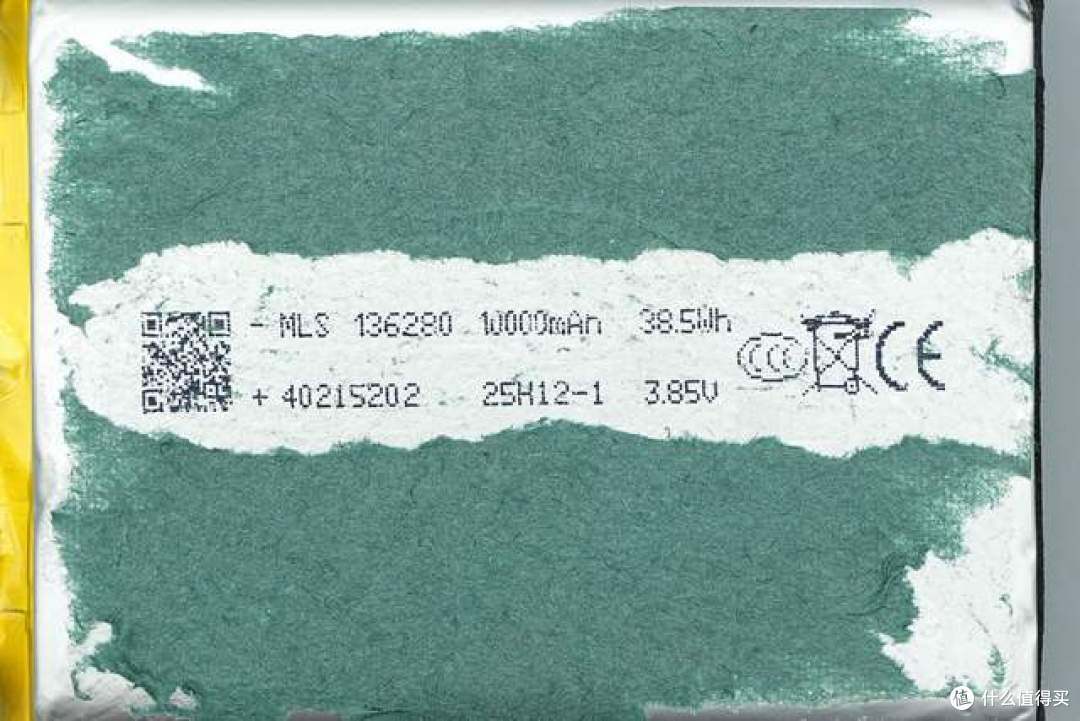

根据电芯喷码，可见电芯为MLS马拉松的半固态电芯，规格为136280，容量38.5Wh 10000mAh，额定电压3.85V。

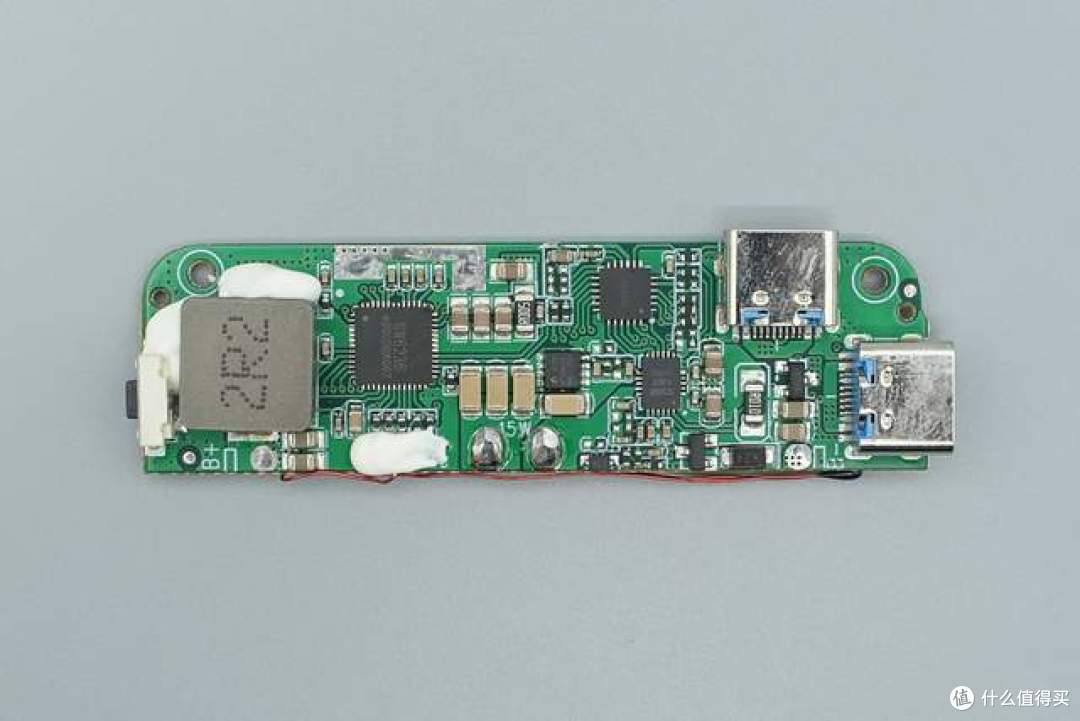

PCBA正面一览，正面设有全桥升压电感、移动电源SoC芯片、无线充发射IC、无线充功率级等元器件。

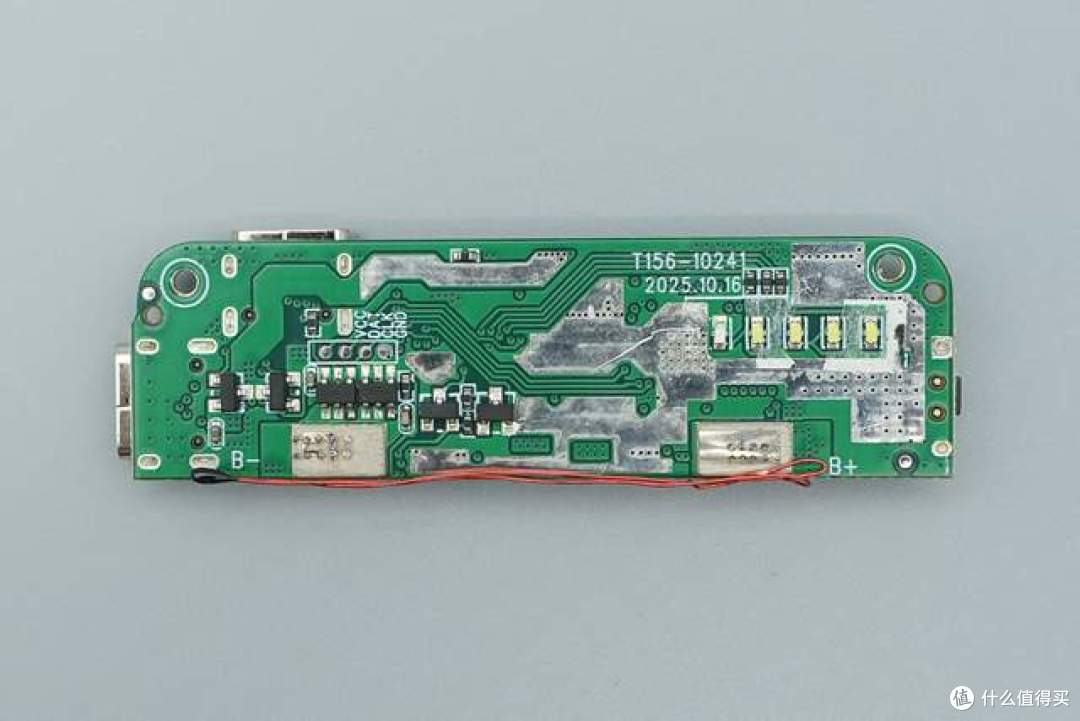

PCBA背面设有锂电保护芯片、VBUS管、LED指示灯等元器件。

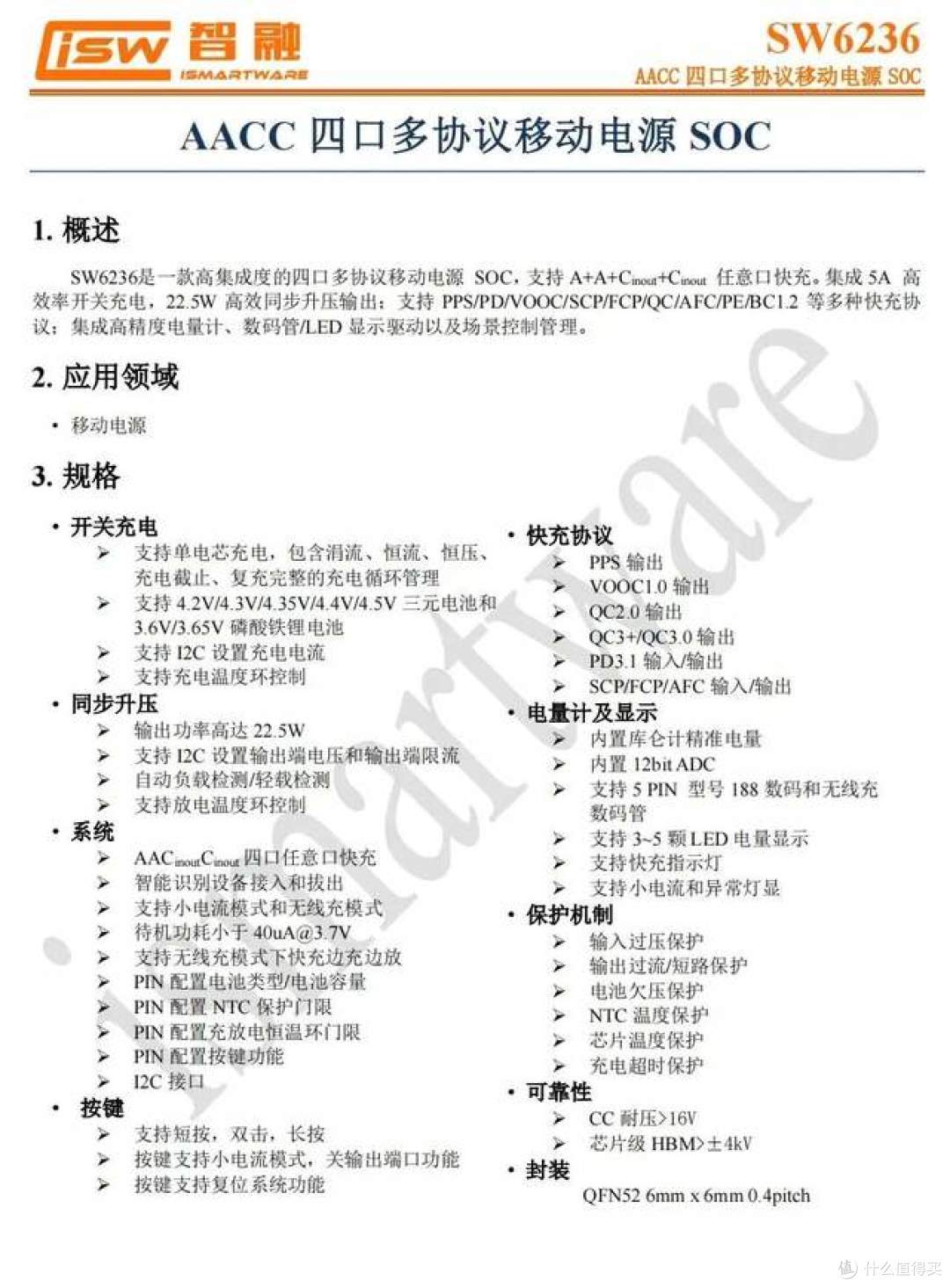

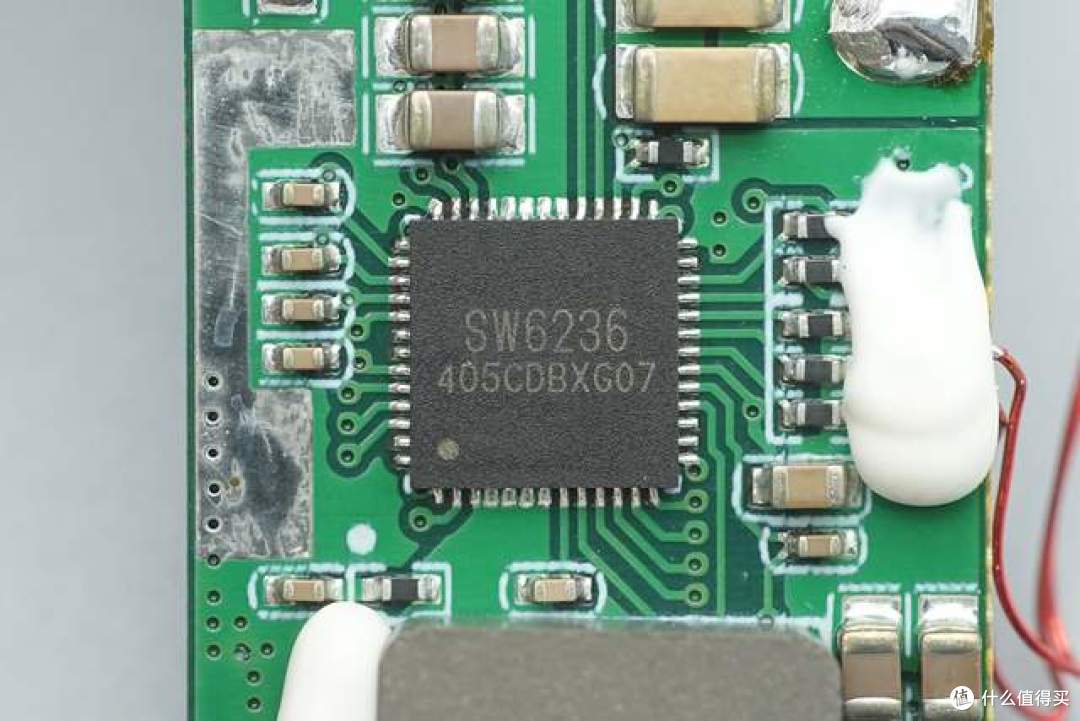

移动电源主控芯片来自iSmartWare智融科技，型号SW6236，这是一款A+A+C+C四口多协议移动电源SOC。

相关阅读：智融科技SW6236H测试板完成新国标相关测试

芯片内部集成5A高效率开关充电，内置22.5W高效同步升压输出，效率高达95.73%，此外待机功耗非常低，小于40μA@3.7V。

支持四口任意口快充，两个C口支持双向输入输出。同时支持
PPS/PD/SCP/FCP/QC/AFC/PE/BC1.2等多种主流快充协议，适配市面大多数设备快充需求。

智融科技SW6236支持3.6V/3.65V磷酸铁锂电池和4.2V/4.3V/4.35V/4.4V/4.5V三元锂电池，具有I²C接口可设置充电电流、输出端电压和输出端限流。

还支持智能插入识别，支持小电流模式和无线充模式，并且无线充模式下还支持快充边充边放。

SW6236内置库仑计实现精准电量测量和内置12位ADC提供高分辨率的模拟数字转换，支持3-5颗LED电量显示。

该芯片还支持188带快充指示数码管及无线充图标数码管，使用户能够轻松了解设备的性能和状态。此外具备OVP/OCP/UVP/OTP/CTP以及NTC温度保护等多重保护功能，可靠性有保证。

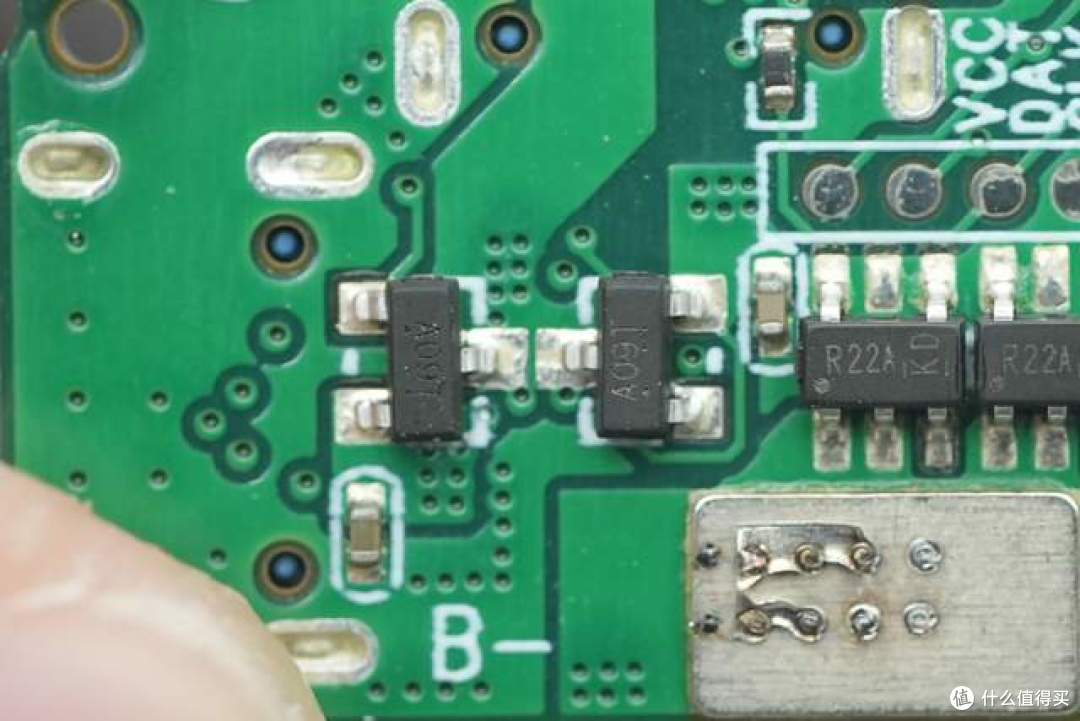

两颗VBUS管丝印A09T。

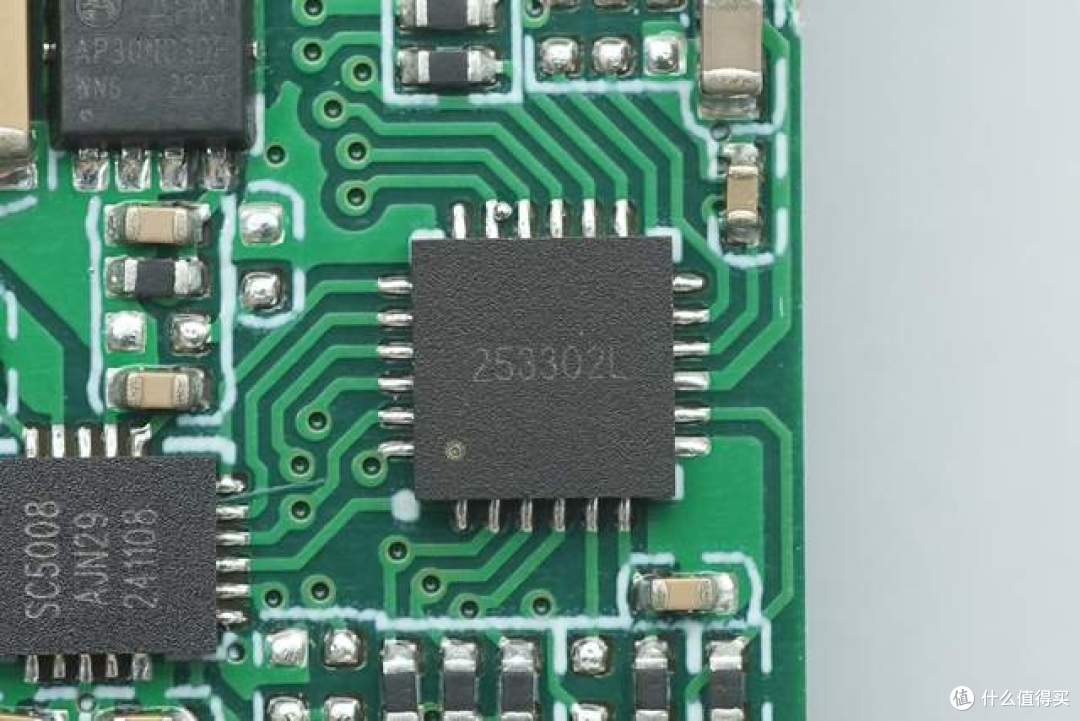

一颗无线充主控芯片丝印253302L。

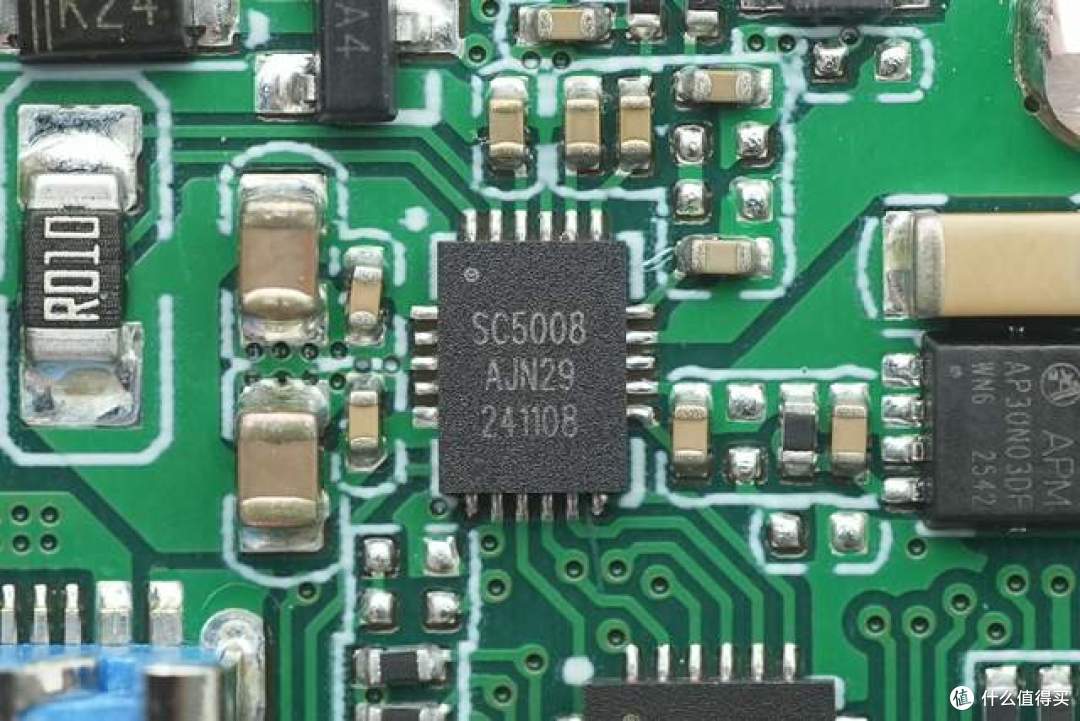

产品搭载了一颗来自SOUTHCHIP南芯科技的SC5008无线充功率级。

相关阅读：南芯科技推出 15W 全桥无线充电发射功率级SC5008

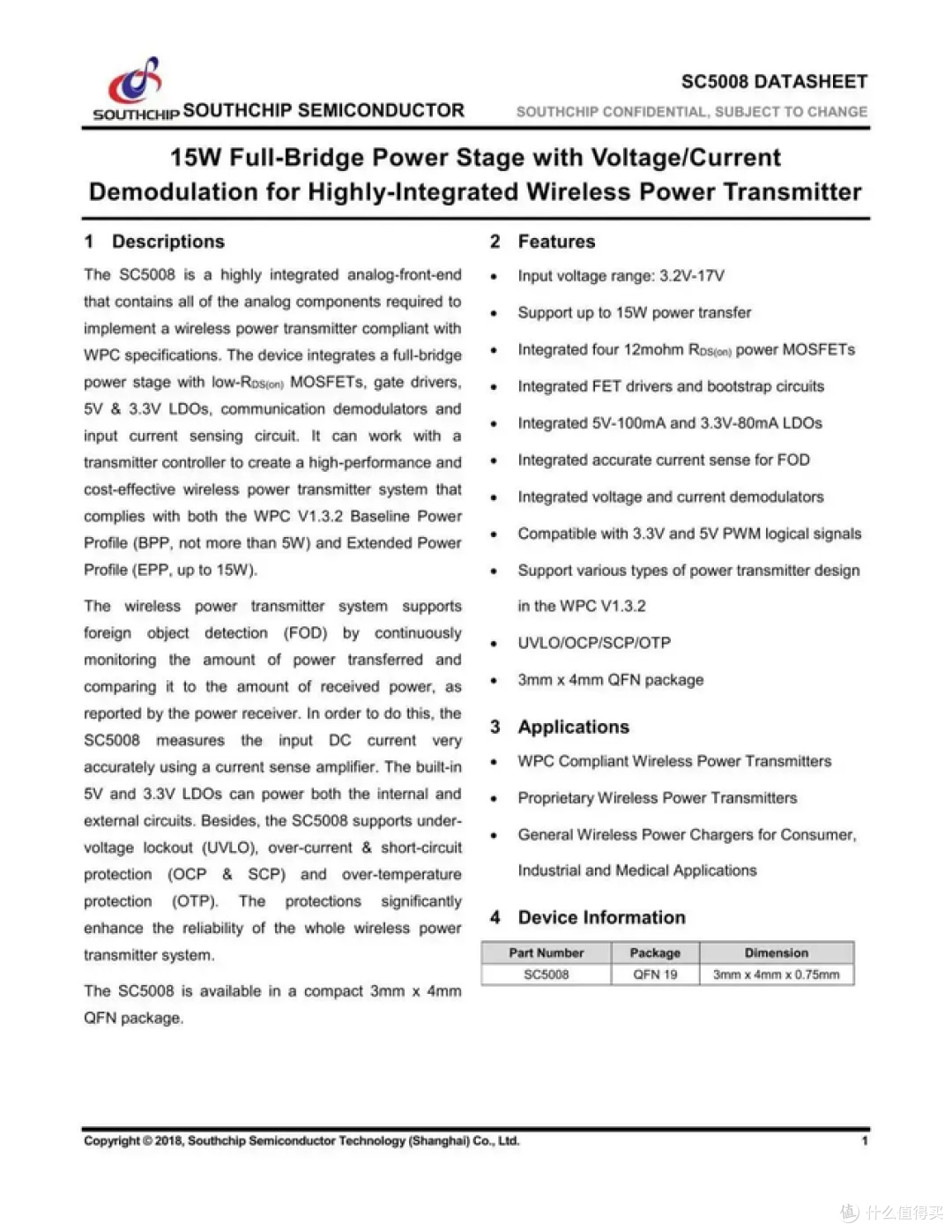

该芯片是一款15W全桥功率级，带有电压/电流解调的高度集成无线充电发射器，包含了实现符合WPC规范的无线电力发射器所需的所有模拟组件。

该器件集成了全桥功率级，配备低导通电阻MOSFETs、门极驱动器、5V和3.3V LDOs、通信解调器以及输入电流感测电路。

它能够与发射器控制器协同工作，构建一个性能卓越、成本效益高的无线电力发射系统，同时符合WPC V1.3.2基准功率配置文件和扩展功率配置文件。

SC5008通过持续监测传输功率并将其与接收功率的数量进行比较（由功率接收器报告），实现异物检测（FOD）。

为了实现这一目标，SC5008使用电流感测放大器精确测量输入直流电流。内置的5V和3.3V LDOs能够为内部和外部电路提供电源。

此外，SC5008支持欠压锁定（UVLO）、过流和短路保护（OCP和SCP）以及过温保护（OTP）。这些保护显著提高了整个无线电力发射系统的可靠性。SC5008采用3mm x 4mm QFN封装。

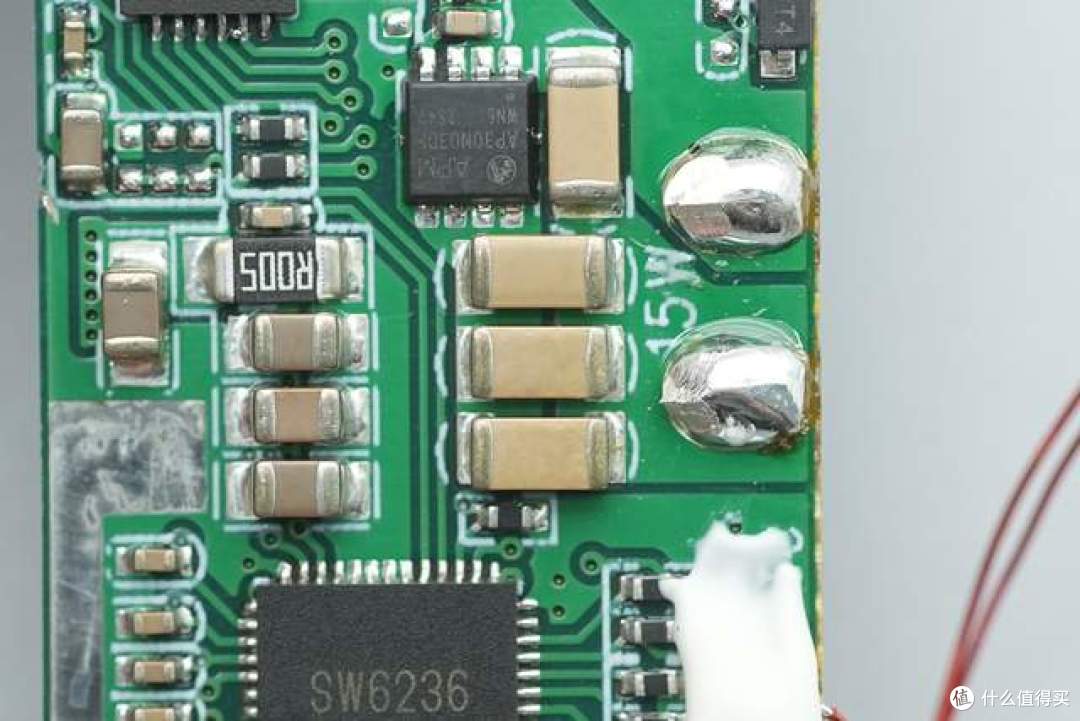

无线充谐振电容特写。

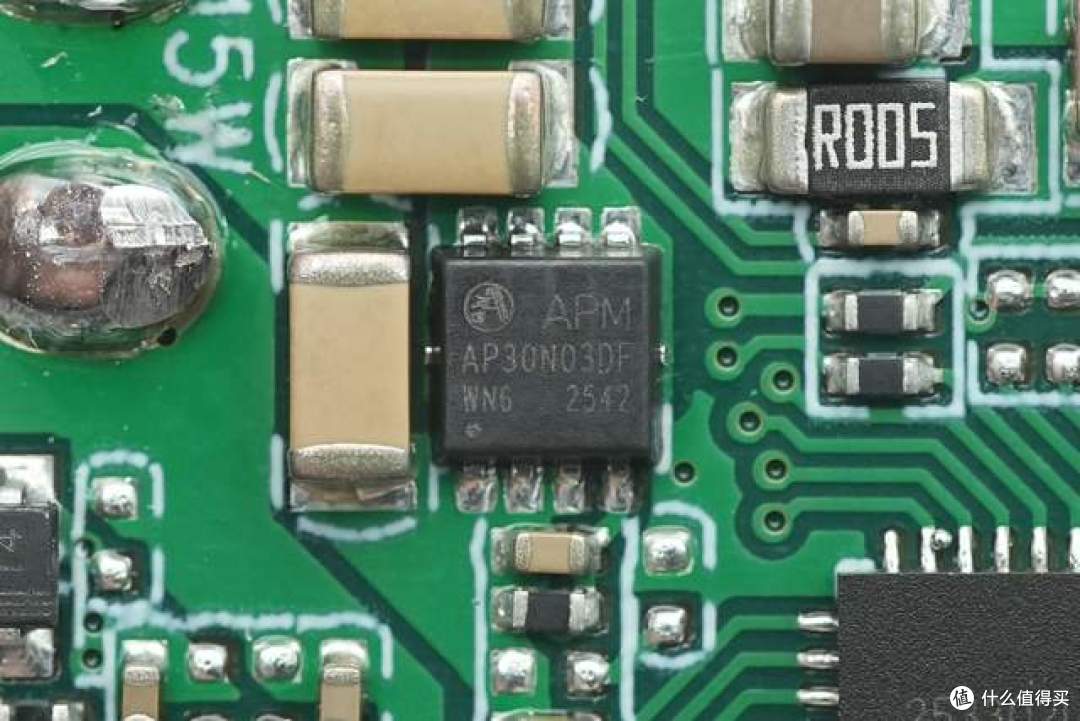

用于无线充谐振电容切换的MOS管来自APM永源微，型号为AP30N03DF，耐压30V，导阻18mΩ，采用PDFN3*3封装。

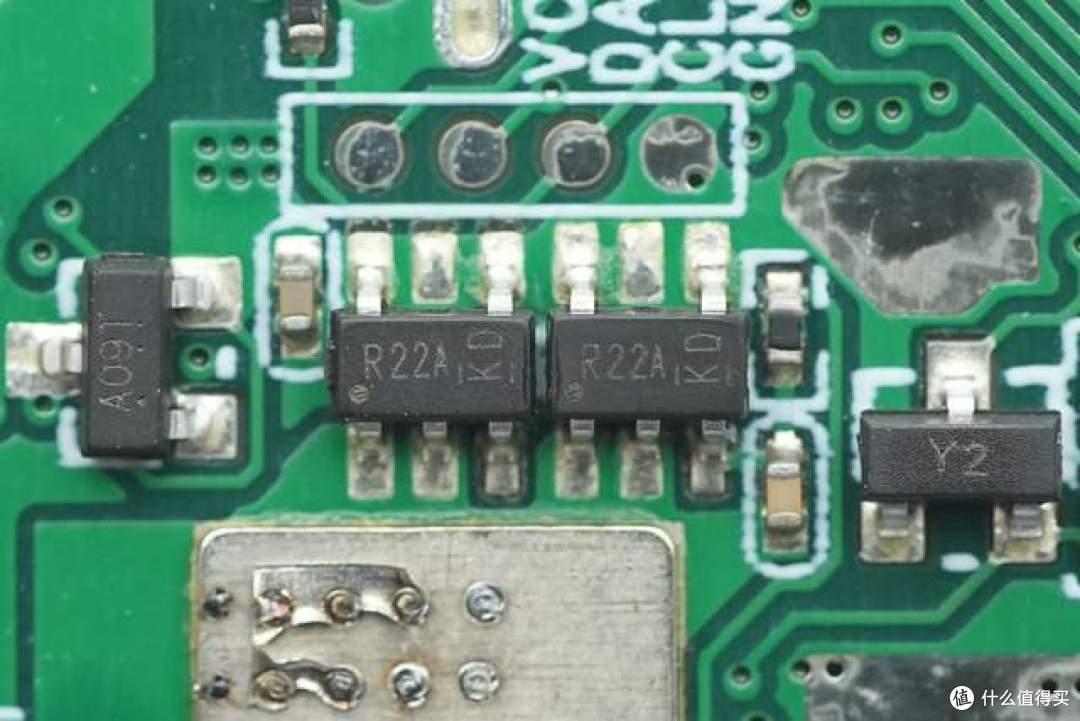

两颗锂电保护芯片丝印R22A。

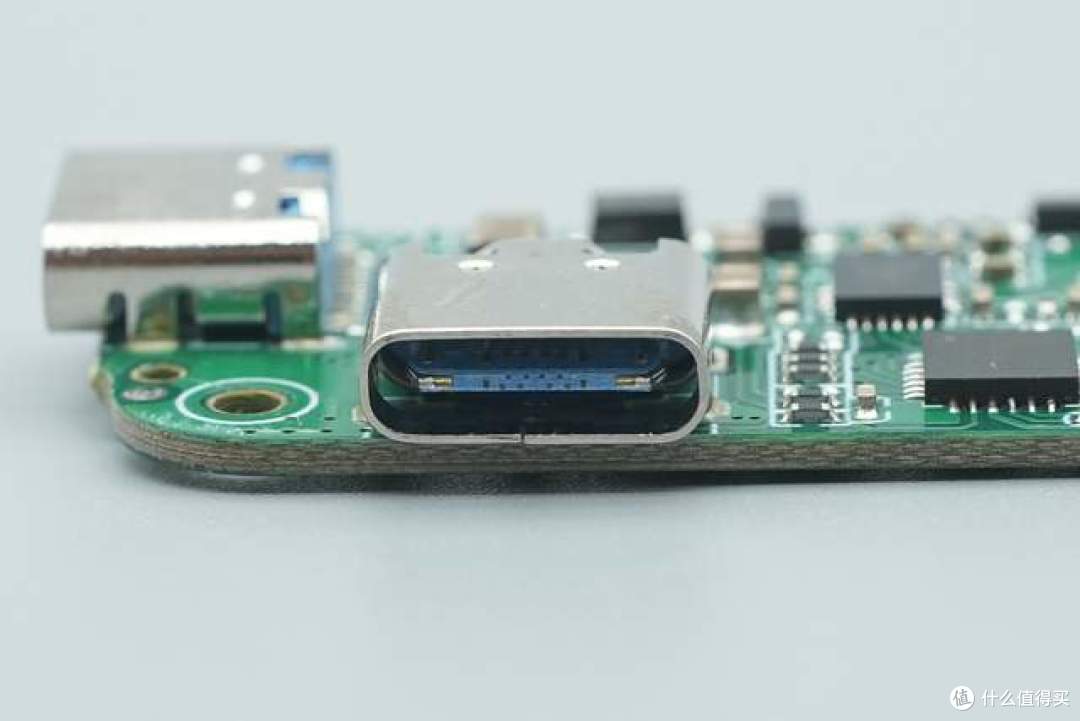

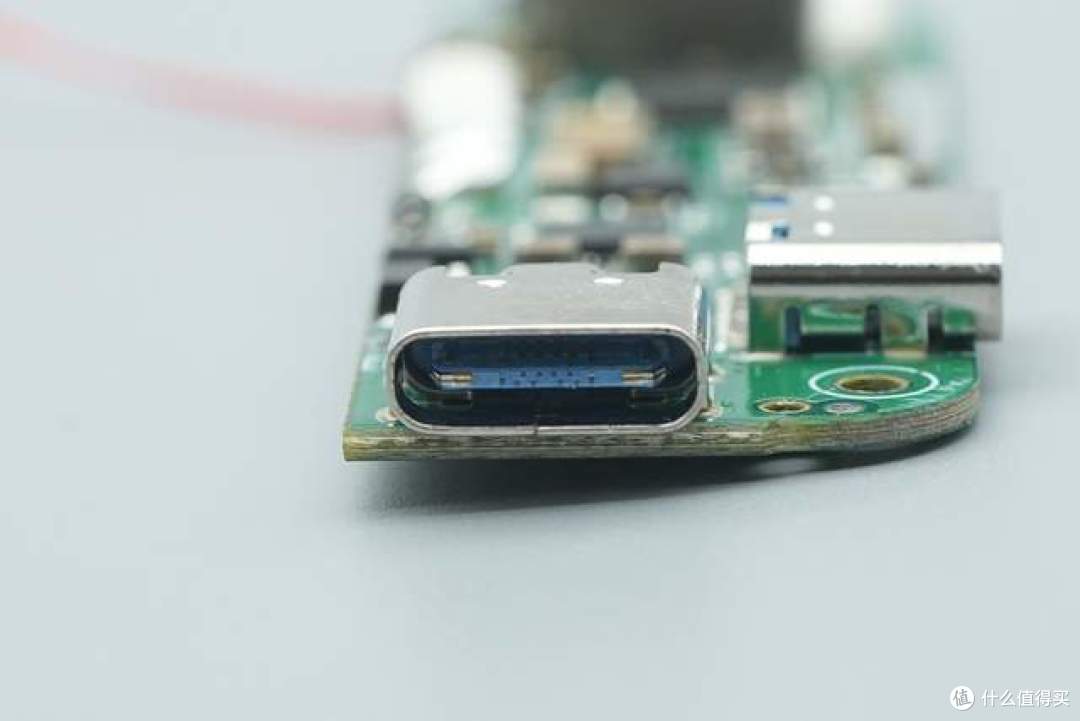

USB-C1接口母座采用蓝色胶芯。

USB-C2接口同样采用蓝色胶芯。

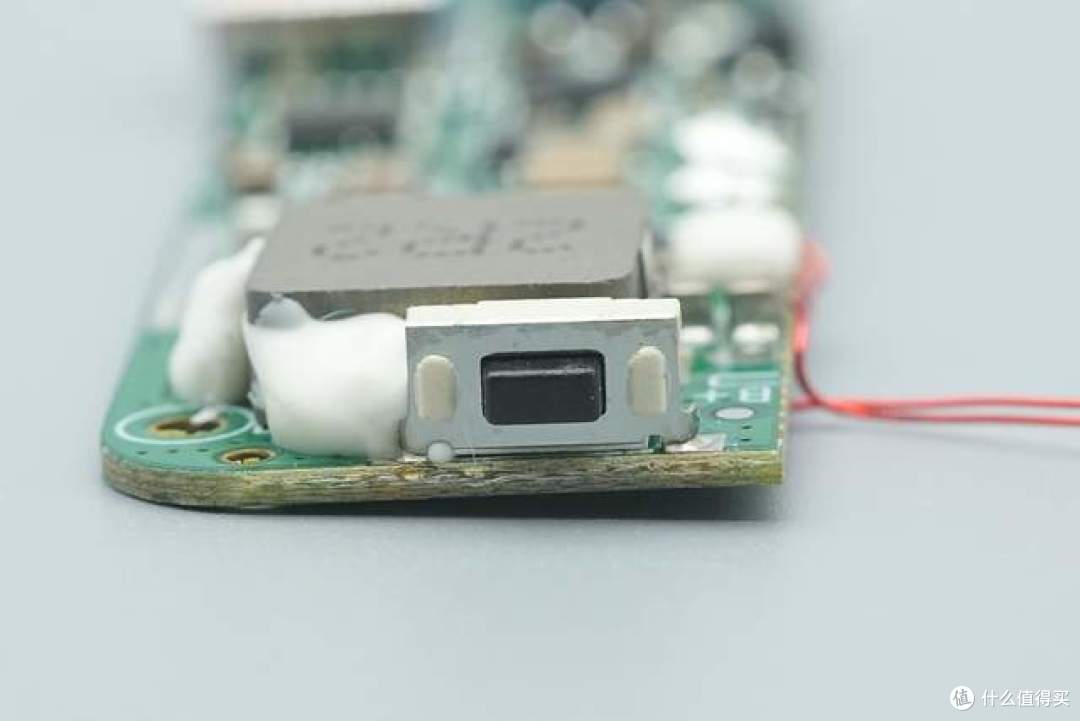

电源按键特写。

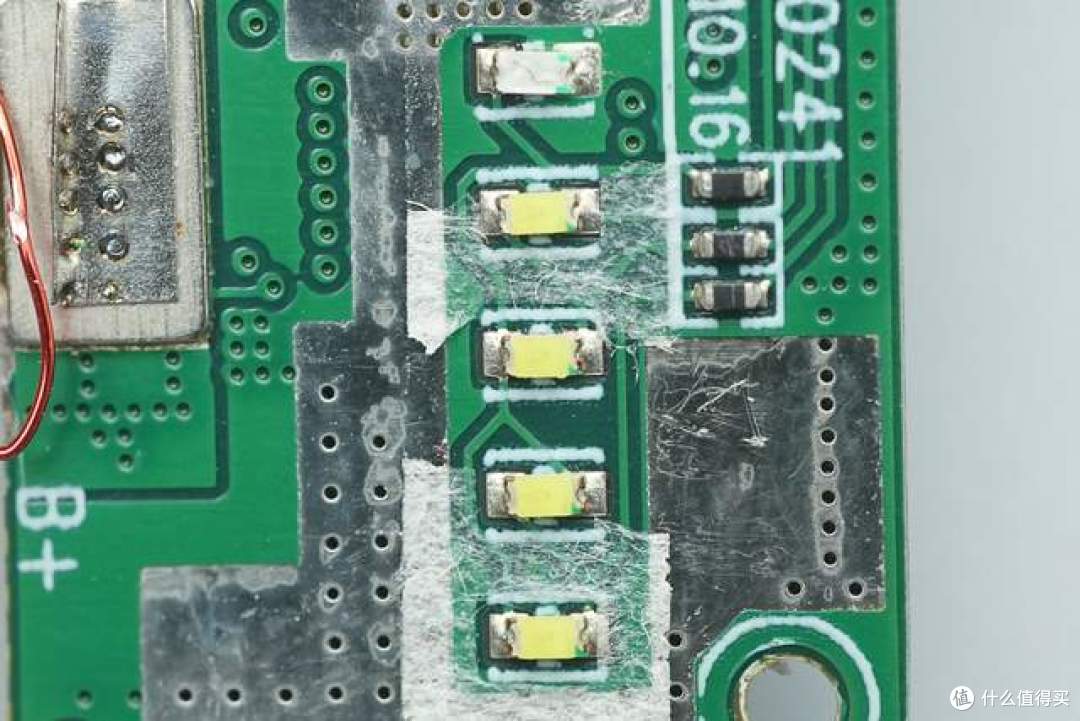

LED指示灯珠特写。

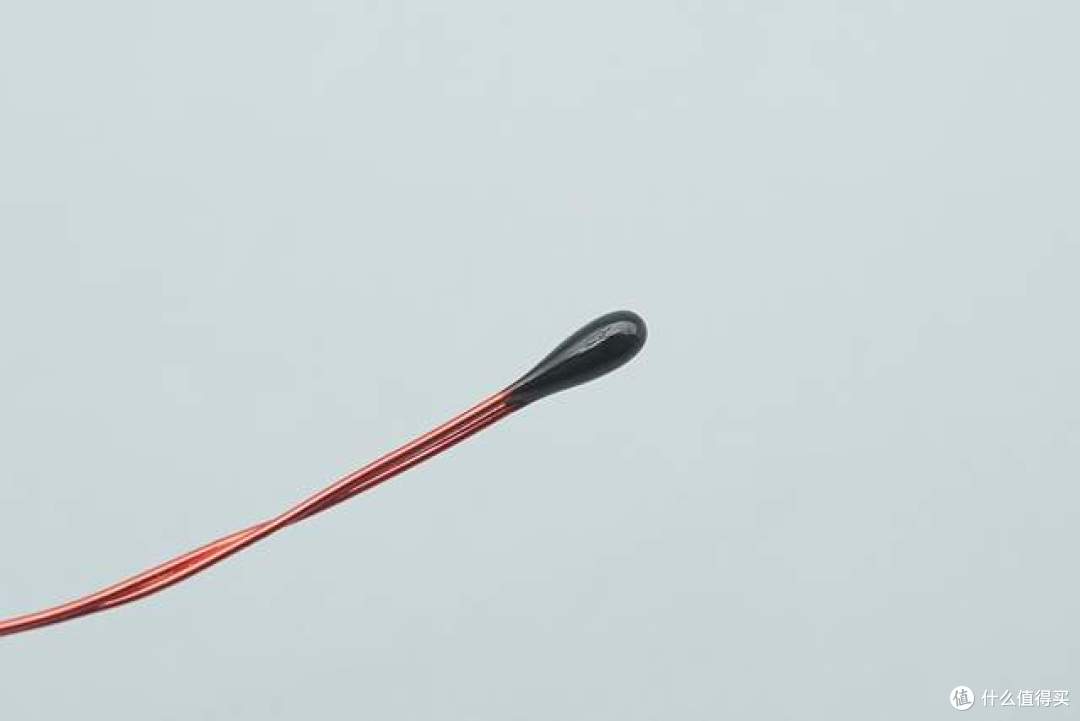

NTC热敏电阻特写。

全部拆解完毕，来一张全家福。

充电头网总结

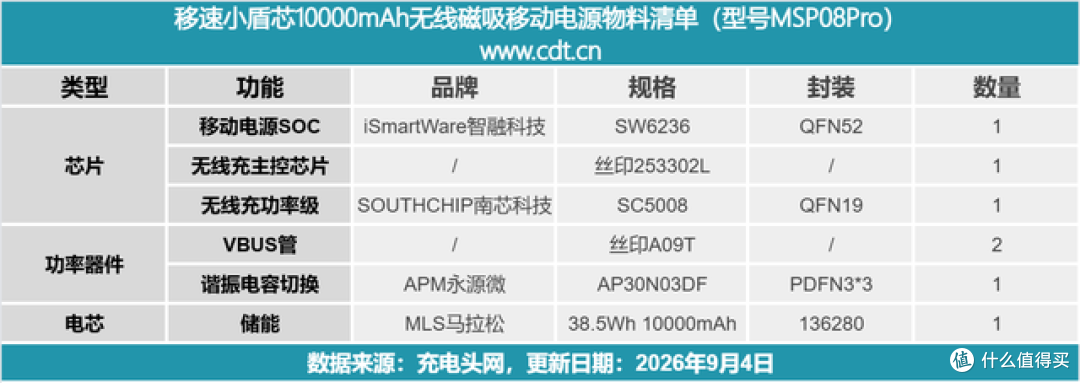

最后附上产品的物料清单，方便大家查阅。

移速小盾芯10000mAh采用深空灰珠光喷砂工艺，贴合手机曲面，握持手感舒适。机身配备双USB-C快充接口及附赠的C-C弯头短线，兼顾了有线与无线充的使用体验。

通过拆解发现，移动电源内置智融SW6236移动电源SOC，实现有线双向快充；无线充部分则采用了丝印253302L芯片搭配南芯科技SC5008无线充功率级芯片。

电芯选用马拉松3.85V 10000mAh半固态可穿刺电芯，贴有NTC热敏电阻实时监控温度，保障日常使用安全性。
