全网最简单、成本最低米家与壁挂炉联动方案

50元改造壁挂炉接入米家！南方冬天燃气费直接省一半（保姆级教程）

南方没有集中供暖，冬天的续命神器，绝对是燃气壁挂炉。但几乎所有南方家庭都踩过同一个大坑：炉子一开就不停烧，人走了也在空烧，月底燃气费直接心疼到麻木。原厂智能温控动辄一两百、溢价严重，第三方温控又怕不兼容、烧主板。

今天分享一套成本≤50元、稳定耐用、零智商门槛的壁挂炉米家智能改造方案。

只要你家里有米家蓝牙网关/小爱音箱，直接照搬即可。

一、改造逻辑：不改主板、不破坏锅炉

市面上大部分壁挂炉（博世、威能、万家乐、林内等）机身内部都有一对室内温控短接触点。出厂默认是短接状态 = 锅炉不限温、一直烧。

我们改造的核心原理超级简单：

拆掉原厂短接片 → 接智能蓝牙干接点 → 温度/时间全自动控制启停

无破坏性改装、不改电路、不影响锅炉正常出水和制热逻辑。

二、仅需3样配件，总成本50元封顶

1、原有设备：燃气壁挂炉

所有带外接温控端子的壁挂炉通用。（自己对应型号说明书找到温控短接端子即可）

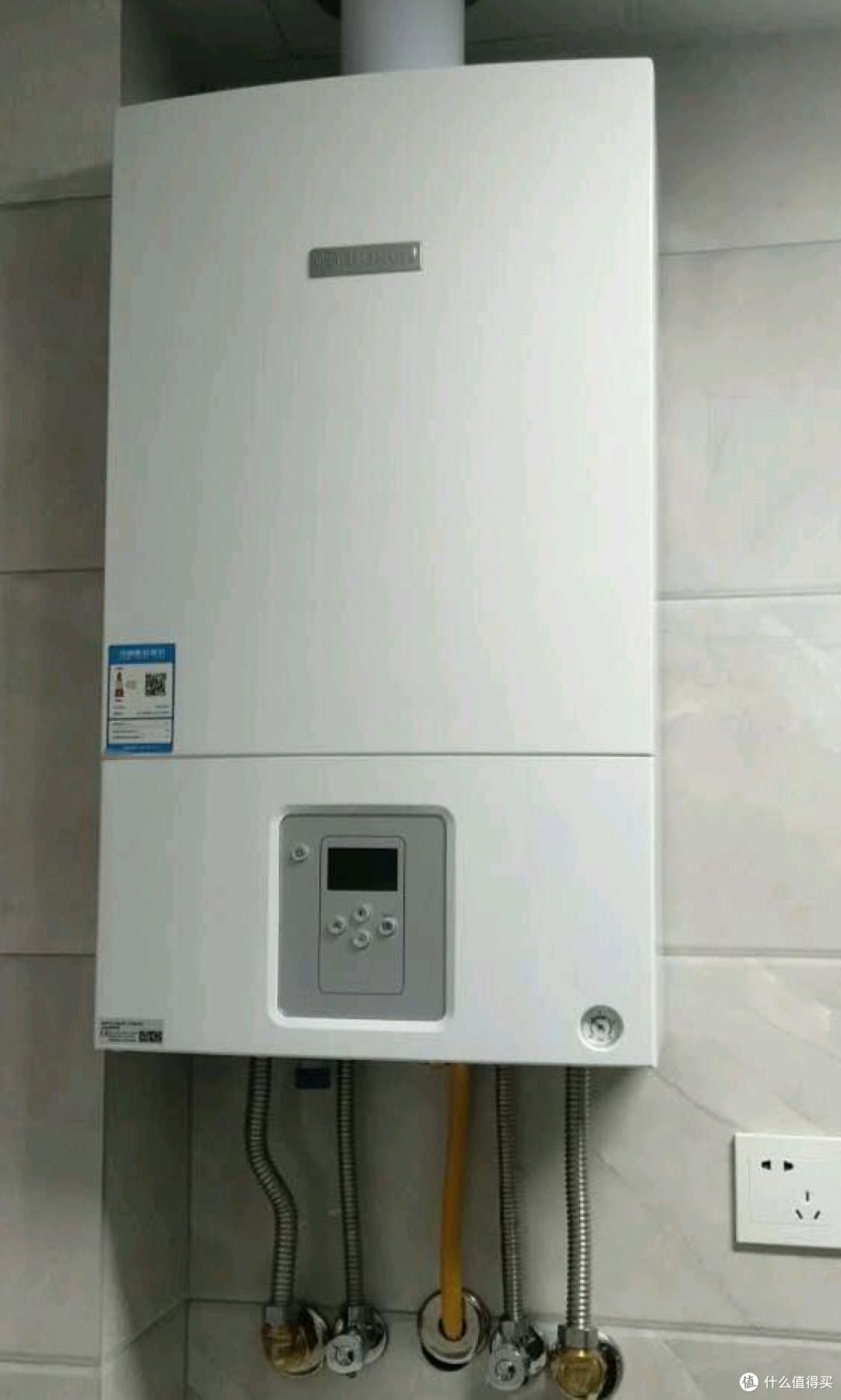

壁挂炉

2、核心配件：220V蓝牙干接点继电器（强烈推荐）

预算 20元以内

！！ 避坑重点（必看）

优先蓝牙款，不选WiFi款：延迟低、不掉线、更稳定

必须 AC220V直插供电：不用变压器、少发热、少故障

必须 无源干接点输出：只做通断、不传电压、绝不烧主板

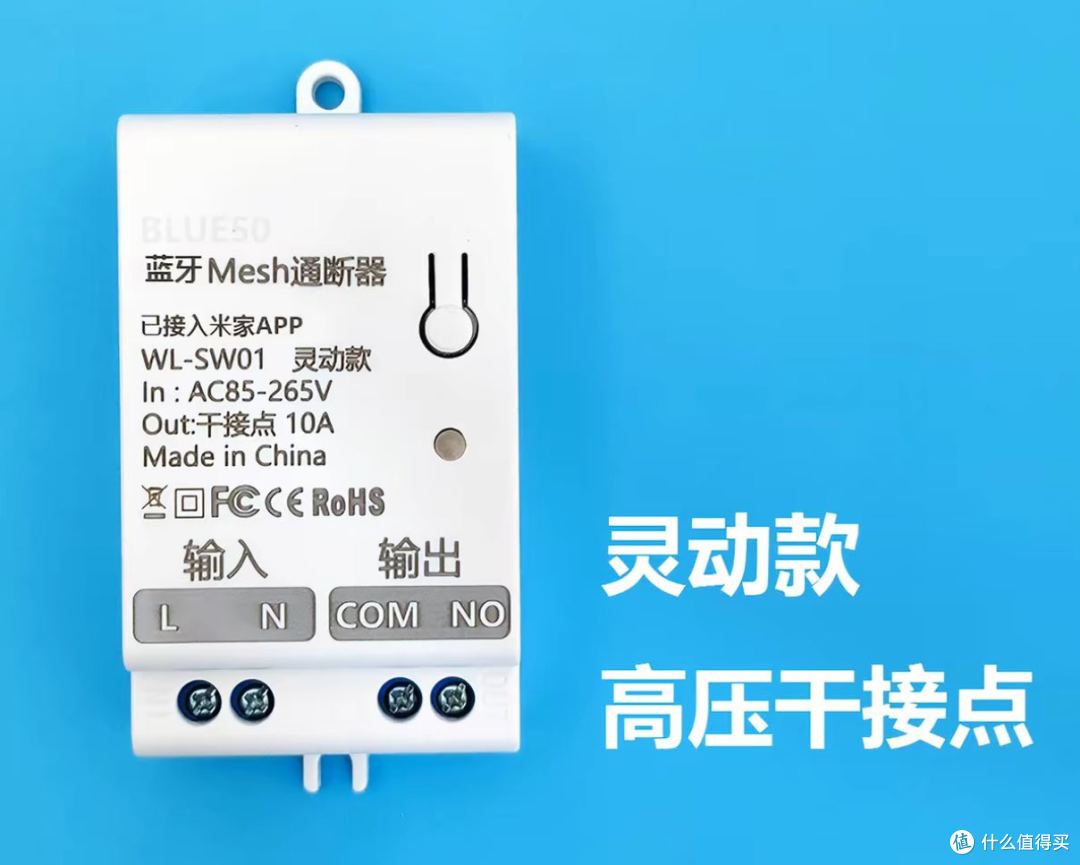

参考1

参考2

3、米家蓝牙温湿度传感器 10–30元，也可以某鱼购买无屏版。

可单房测温，也可多传感器取平均温度，控温更精准。

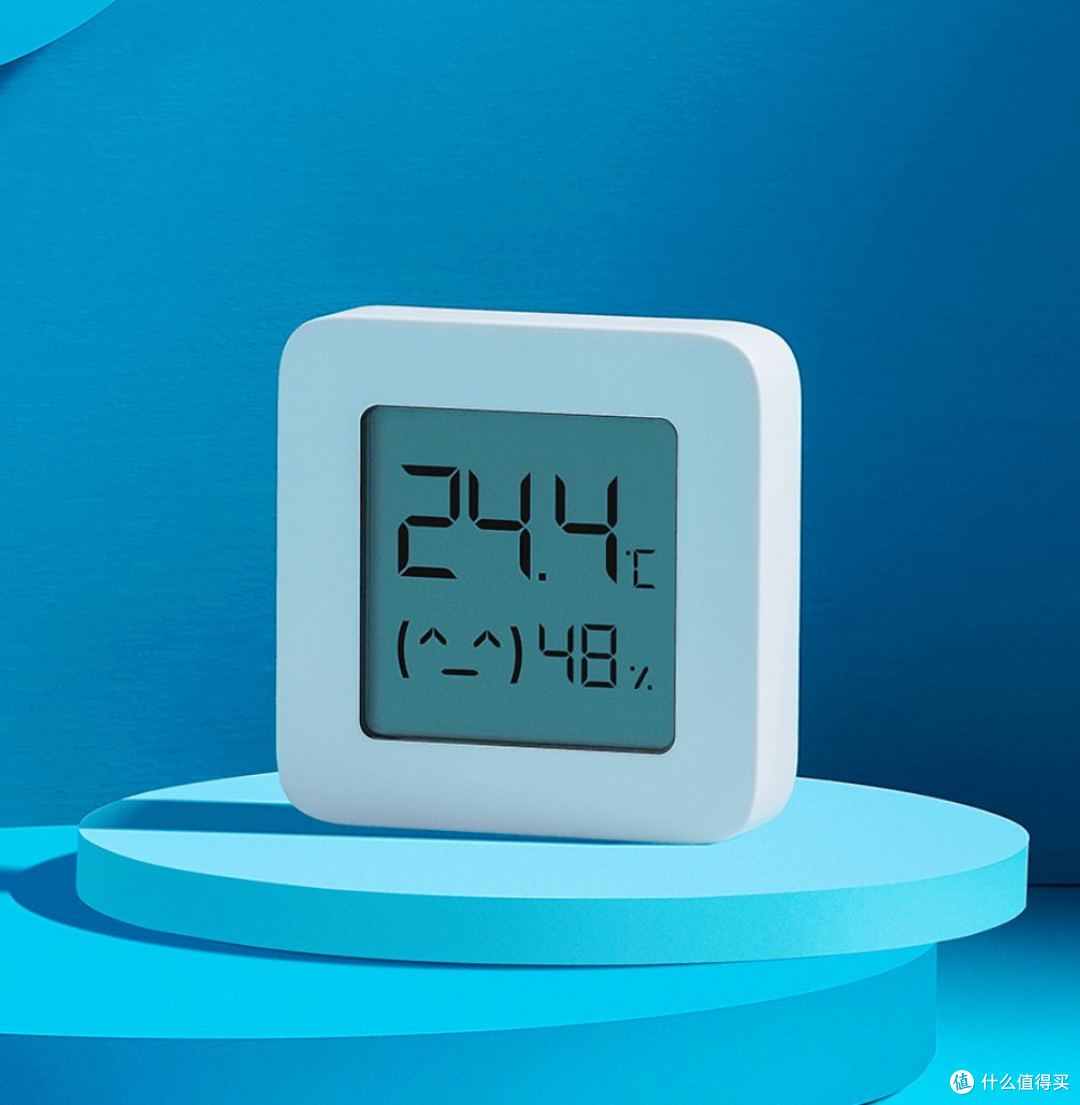

米家温度

因此整套改造总价：40–50元

用几十块钱，实现几百元智能温控的全部功能。

三、零基础接线教程｜有手就会

🔥 重要安全提醒

操作前务必彻底断电！！！

接线步骤

壁挂炉完全断电，打开控制面板

取下机身原厂短接金属片

蓝牙继电器的干接点输出线接锅炉温控端子（不分正负极）

继电器电源线插220V插座供电

隐藏固定设备，复位装机

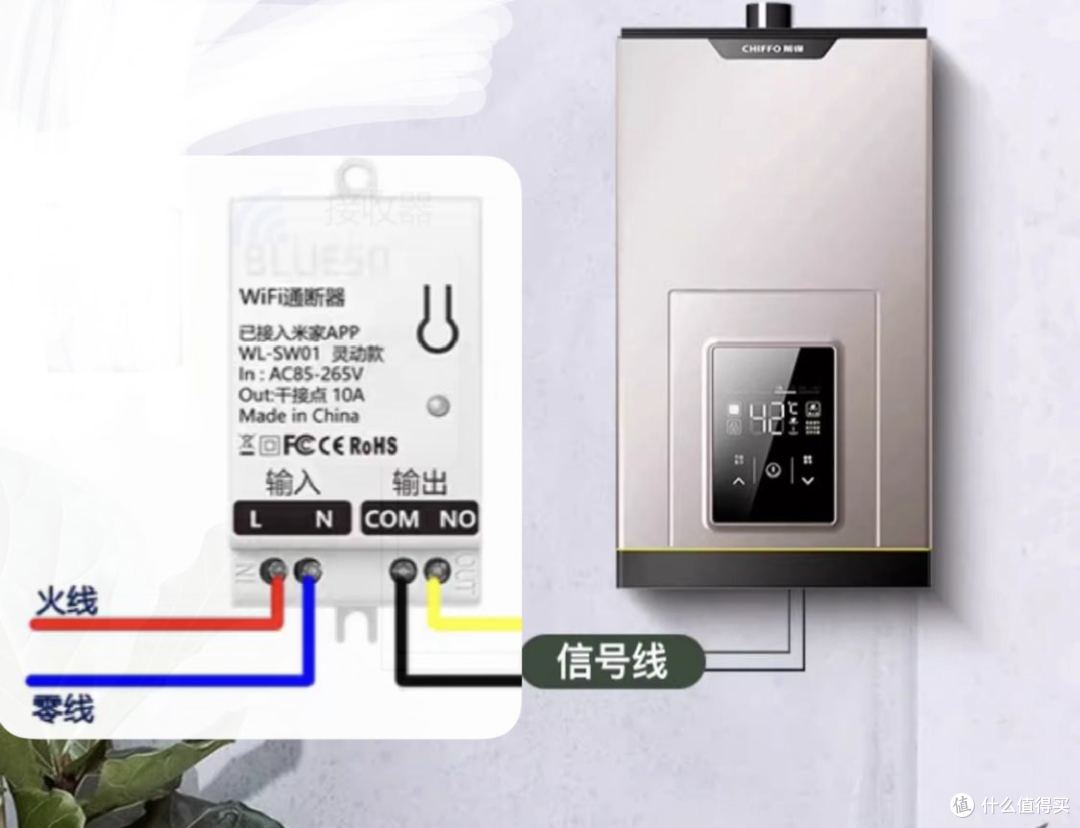

接线图

工作逻辑

触点闭合 = 允许锅炉加热

触点断开 = 停止采暖待机防冻

四、超省心米家自动化（暖气片专属模板）

本人家里是暖气片：升温快、降温快，不适合全天保温。

这套定时策略，是实测最省气、最舒服的方案。

【工作日模式】

✅ 06:30 启动采暖，恒温 20℃，早起起床不冰冷

✅ 07:30 低待机 5℃防冻，白天家中无人，完全杜绝空烧浪费

✅ 16:30 提前预热20℃，下班回家进屋即暖

✅ 22:30 自动降至 18℃，夜间恒温不干燥、省气又好睡

【周末/节假日模式】

✅ 07:30 开启20℃采暖

✅ 白天全天恒温按需运行

✅ 短时外出不动设置，长途离家手机一键关停

✅ 夜间22:30统一降为18℃

地暖用户提示：

｜地暖储热强、升温慢，不建议频繁启停，可适当拉长恒温时段，更舒适更省气。

五、进阶优化：杜绝频繁启停、延长设备寿命

很多人改造后出现：

忽开忽关、频繁跳动、继电器损耗大

终极解决：设置温度回差

低于 19.5℃ 开机

高于 20.5℃ 停机

0.5度温差缓冲，

完美避免高频启停、温度震荡，机器更稳、寿命更长。

💡 小建议：

传感器放在房间1.2–1.5米居中位置，避开窗户、暖气片、门缝，测温最准。

六、改造真实优缺点总结

✅ 优点

成本极低，50元吊打百元原厂模块

完整接入米家：手机远程、小爱语音、定时自动化

无源干接点安全稳定，不损伤锅炉

彻底告别无效空烧，冬季燃气费直接减半

⚠️ 缺点&注意事项

需要米家蓝牙网关，否则无法远程联动

务必购买靠谱继电器，防止触点粘连故障

七、写在最后

南方壁挂炉最大的浪费，不是温度开太高，而是没人也持续燃烧。

50元低成本智能改造，把普通壁挂炉，升级成全自动智能采暖。

定时控温、恒温省电、回家即暖、离家节能，整个冬天舒适度翻倍，钱包也不受伤
