云汇智能电冷板叠片机：工业机器人协同视觉检测的叠片自动化方案

   作为新能源汽车热管理系统中电池冷却回路的核心部件，电冷板由多层散热板片交替堆叠而成。叠片工序的精度直接影响冷却通道的密封性与换热效率，而多种型号主板混线生产时，方向识别与层数控制成为品质管控的关键难点。传统人工叠片不仅效率有限，且容易出现主板方向放反、层数遗漏等问题，一旦流至后续工序，轻则返工，重则整件报废。

   针对这一行业痛点，新乡市云汇智能科技设计并交付了电冷板双工位叠片机，以多关节机器人、视觉检测系统和自动化送料模组等不同单元的协同作业，实现了三款不同规格电冷器主板的精准组合叠装。

20260827

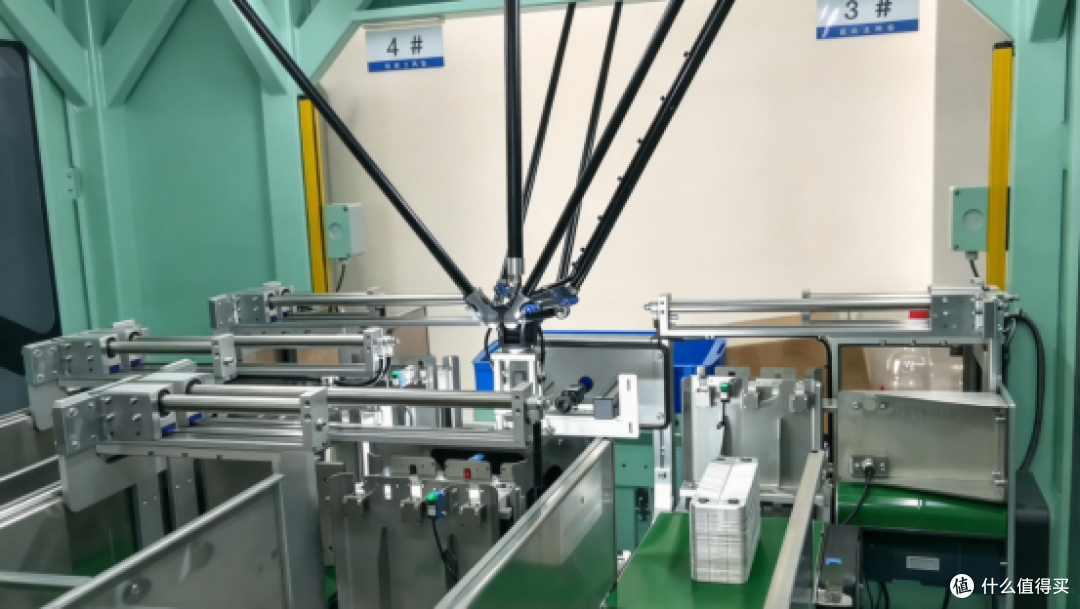

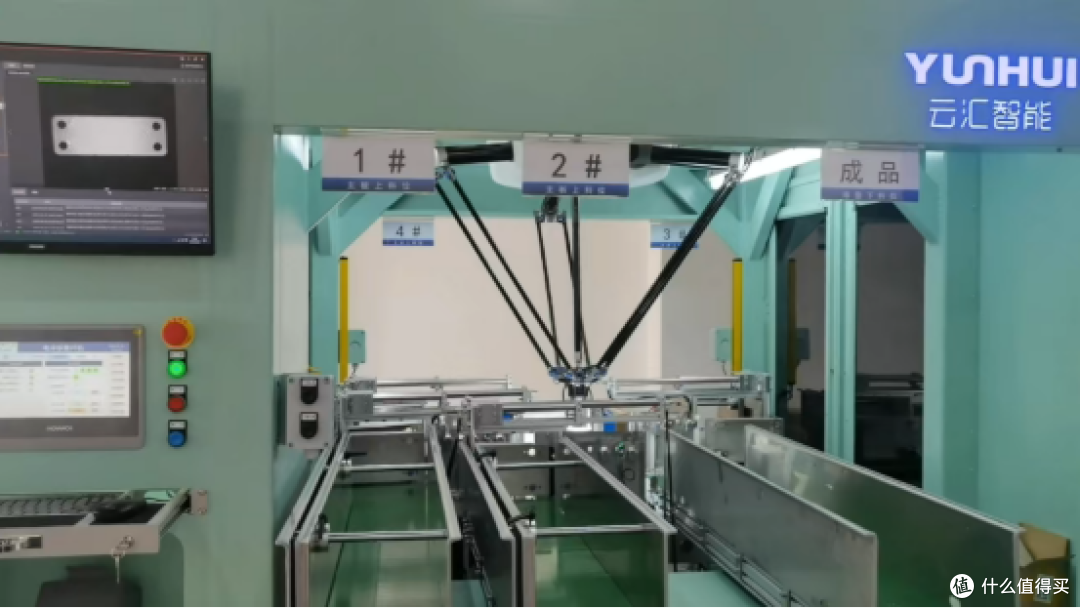

   这台叠片机设备由ABB多关节机器人、视觉单元、进料送料模组、出料送料模组及集成式框架五大核心模块组成：

   ABB机器人作为执行中枢，负责从升降机构精准取料，并按照预设程序完成主板的抓取、转运与堆叠动作，其运动轨迹兼顾效率与定位精度。

   视觉单元安装于机器人末端或固定检测工位，在每次取料后对主板进行拍照检测——自动判定方向是否正确、核对叠装层数是否达标，检测结果实时反馈至控制系统，与机器人动作形成闭环。

   进料送料模组负责将料仓中的主板有序输送至升降机构，确保机器人取料位置的一致性；出料送料模组则在叠装完成后将成品自动送出至下一工序。

   集成式框架将各功能模块紧凑集成于一体，结构稳固，便于产线布局与后期维护。

   操作人员将主板放入料仓后，主板通过输送线进入升降机构，机器人从升降机构取料，视觉单元同步进行拍照检测。检测通过后，机器人按预设程序将主板精准堆叠。完成一层后继续循环取料、检测、堆叠，直至叠装完毕，成品自动滑出。料满后由人工取料，进入下一工序。

   电冷板双工位叠片机，是叠片自动化领域的一次成功验证——它证明了视觉检测与机器人协同作业，能够有效解决多型号主板混线叠装中的方向识别与层数控制难题。叠片工序从人工操作走向了自动化闭环，为后续同类项目的落地积累了可复用的技术路径与工程经验。

   每一份设计，都是能力的验证；每一台设备，都是信任的沉淀。非标自动化这条路没有标准答案，唯有深入产线、理解工况、持续打磨，才能让每一套方案真正落地生根。
