工程隔音墙(声屏障)系统
工程隔音墙(声屏障)是设置在噪声源与受保护区域之间的专用声学构筑物。其核心功能是通过特定的声学结构设计,在声波传播路径中实现有效的噪声衰减,从而保护特定区域免受噪声干扰。
01降噪原理与机制
声屏障的降噪效果主要依赖于声波在遇到障碍物时的物理变化,其核心机制可以概括为能量消耗衰减为主,辅以反射或吸收衰减。当声波传播至屏障时,部分声波能量会被结构本身消耗,另一部分则发生改变。
- 能量消耗衰减
作为主要的降噪手段,声波在撞击声屏障时,其能量通过介质阻尼作用转化为热能或其他形式的能量被消耗。 - 绕射衰减
声波无法穿透屏障时,会沿着屏障顶端边缘绕射。这一过程使得声波的传播路径变长,根据声波传播规律,路径增加会导致声能量的几何扩散,从而产生显著的能量损耗。 - 反射与吸收衰减
作为辅助手段,声屏障表面材料可对入射声波进行反射,或利用内部吸声材料将其吸收,进一步减少透射到受声区域的声能量。
02关键组件设计

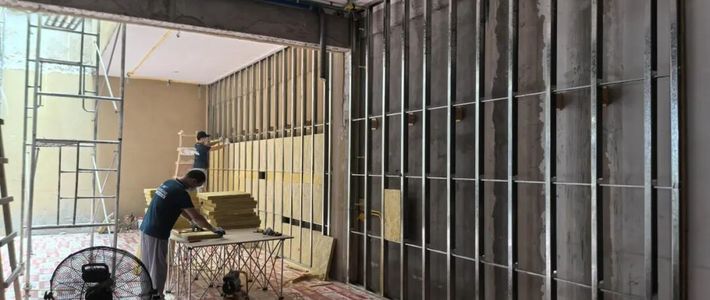

在实际工程应用中,声屏障通常由多层结构组成,不同层承担着不同的声学功能。其中,隔声层与吸声棉是两个最为关键的组成部分,它们共同决定了系统的整体隔声性能。
| 组件名称 | 主要功能 | 作用机制 |
|---|---|---|
| 隔声层 | 阻挡声波透射 | 利用高质量、高密度的材料构建致密阻隔层,直接阻挡声波穿过屏障进入受声区域。 |
| 吸声棉 | 减少二次反射噪声 | 利用多孔材料将投射到表面的声能转化为热能,降低声波在屏障内侧的反射强度,避免混响。 |
声屏障核心组件功能对比
03频率特性与难点
声波频率的不同直接决定了声屏障的设计难度与处理方式。根据声学特性,声波主要分为低频与高频两大类,其在传播过程中的表现存在显著差异。
声波频率处理挑战
易处理频段
波长较短,容易被常规吸声结构捕捉。
通过吸声材料可快速实现能量衰减。
常规厚度的屏障即可达到理想的绕射衰减效果。


设计难点
波长长,声波绕射能力极强,容易越过障碍物。
穿透能力强,对隔声材料的面密度与结构厚度要求极高。
普通吸声材料难以起效,是声屏障设计的核心挑战。
