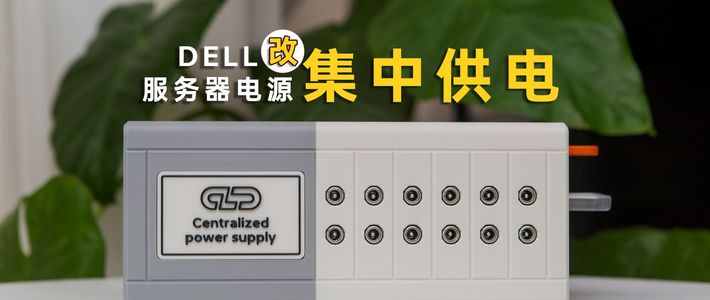

终于解决了困扰已久的问题,30多块戴尔服务器拆机电源改造集中供电!51
随着光猫、路由器、交换机及NAS等网络设备的增多,大量的12V适配器不仅占用排插空间,还因体积造型各异导致插头互相干涉,理线极为困难。为了解决这一痛点,采用高性价比的戴尔495W服务器拆机电源(型号D495E-S1)进行集中供电改造成为一种实用方案。该电源具备80PLUS铂金认证,输出功率充足,且成本极低,能有效替代多个独立适配器,实现桌面整洁化。
01选型分析与参数
改造选用的核心部件为戴尔D495E-S1服务器拆机电源。该电源额定功率495W,输出电压为12V,最大电流可达40.5A,完全能够满足家庭环境中多台网络设备同时供电的需求。相比常见的矿机电源,这类服务器拆机电源使用环境相对较好,成色通常较新。
| 属性 | 参数/表现 |
|---|---|
| 型号 | D495E-S1 |
| 额定功率 | 495W |
| 输出电压 | 12V |
| 最大电流 | 40.5A |
| 待机功耗 | 约2.5W |
| 风扇策略 | 启动瞬间高速,随后降低噪音或停转 |
| 认证等级 | 80PLUS 铂金 |
戴尔D495E-S1电源关键参数一览
02配件准备与线径计算
改造过程中,线材的选择直接关系到用电安全。市面上成品DC延长线往往线径过细,长期使用存在隐患。建议自行购置红黑铜线进行制作,根据负载功率计算所需线径。在12V电压下,1平方毫米铜线的最大过流能力约为6A(即72W)。若设备总功率为145W,则建议使用2平方毫米的线材。对于本次改造中常见的双盘位NAS或交换机(单设备功率通常不超过60W),1平方毫米线材已足够应对。
03改造步骤与接线逻辑
- 线材制作
裁剪红黑线至合适长度(如200mm、180mm递减),一端焊接DC母座(红正黑负),套热缩管绝缘;另一端剥线备用。建议每两根线为一组,红色为正极组,黑色为负极组。 - 正负极识别
电源输出端子通常未标注极性,需使用万用表测量。测量结果显示针脚分布为“正正负负”,其中红色线为正极,蓝色线为负极,接线时需仔细核对。 - 端子连接
将自制的DC母座线固定在3D打印外壳或盲板上。利用接线端子将黑色线(负极)两两一组接入,红色线(正极)同样两两一组接入。电源输入的蓝线(负极)和红线(正极)分别接入端子剩余孔位。接线前最好对线头进行上锡处理,确保接触良好。 - 组装固定
将电源推入外壳卡槽锁定,扣上橙色拨片防止松动。整理内部线材,安装盖板并拧紧螺丝,完成组装。
04使用体验与注意事项
改造完成并投入使用超过20个月后,电源运行稳定,未出现电压波动或重启现象。该方案彻底解放了排插,告别了杂乱的理线困扰。针对部分用户对于二手电源稳定性的疑虑,有观点认为,虽然拆机电源非全新,但服务器级电源的设计冗余较高,只要负载控制在额定范围内,可靠性依然有保障。不过,改造时需注意,该电源体积较大,且启动瞬间风扇噪音较明显,低负载时虽会降速,但在对静音要求极高的环境下需有所考量。
- 仅适用于小功率DC设备(如路由器、交换机、双盘位NAS),不可用于大功率设备供电。
- 改造涉及市电接线,需具备基础电路知识,不具备动手能力者请勿尝试,以免发生触电或设备损坏事故。
- 接线前务必用万用表确认电源正负极,严禁接反。
