碳车娇气？72万人在吵：翻完30篇摔车帖、维修单和质保单，我整理了这份“摔车之后”手册

这两天公路车圈在同时聊同一件事，而且聊得特别分裂。

周四，知乎有个问题顶了上来：「碳纤维公路车真的很娇气吗？」题主年底血本买了台碳公路，提车第三天就被一辆突然掉头的共享单车撞了，30km/h的时速，对方前叉的金属螺帽直接怼在后下叉上，车都被撞得侧滑出去一米多。他干的第一件事是把车架抱去宠物医院拍了个X光——对，宠物医院。结论是啥事没有，接着骑了八个月、八千公里，均速30、FTP 210瓦，车架一点问题没有。知乎这问题两天干了72万浏览。

几乎同一时间，B站一条20秒的视频火了：一个废品站堆着一堆报废的碳纤维公路车，标题是「这废品站太豪气了吧，都是崔克」。评论区当场吵成几派：有懂行的说这批全是断后叉、内壁开裂的残次品，有人说是小作坊假碳，还有一批人真的在问「位置在哪，想捡两台修复修复自己骑」。哔哩哔哩

也是这两天，小红书上有家俱乐部晒了台摔进排水渠的梅花V5RS，后叉压在石板棱上碳层爆开，好在没断透，缠碳布补强之后照样骑，配文一句话：「碳纤维最大的好处一直被人忽略——它是可以修复的。」小红书

三件事指向的是同一个焦虑：崔克清仓还在继续，万元碳架都出现了，越来越多人第一次上手碳车。但碳到底娇不娇气？磕了撞了还能不能要？修一次多少钱？

我把知乎、小红书、B站这两年的摔车帖、修复帖、质保帖翻了近30篇，先说结论：

碳没有传说中那么脆，但它确实怕"点"；真裂了，大部分能救，而且比你想象的便宜得多。

先分清三种"伤"，90%的焦虑来自第一种

骑友口中的"碳架坏了"，其实是三种完全不同的事：

第一种：漆面伤。 蹭了、剐了、被共享单车磕出个白点，露出底下黑黑的碳布。看着吓人，其实绝大多数只是漆面破损。上面那位知乎题主就是典型：白点+X光无异常+8000公里无感。这种不用修，顶多补个漆防进水，骑台子之前记得拍照留档就行。

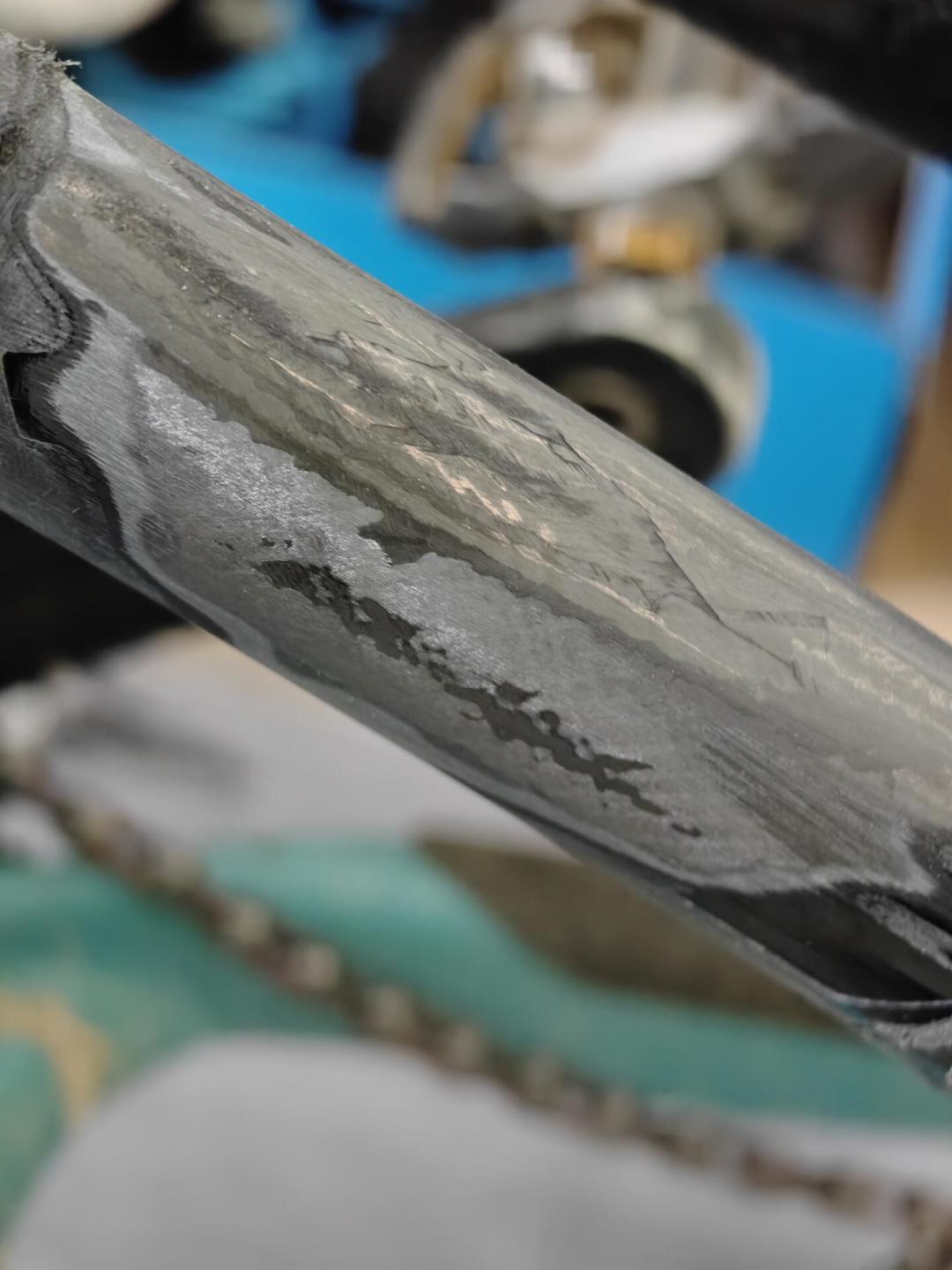

第二种：点冲击裂纹。 这才是碳真正的死穴。碳架不怕你蹬——踩踏是均匀载荷，设计余量大得很，B站有博主专门做过暴力测试，碳架铝架一起上强度，结论是"真没想象的脆弱"；废品站评论区也有老哥现身说法：朋友的威廉碳车骑了13年照样在骑。哔哩哔哩哔哩哔哩碳怕的是集中受力：维修架夹爆后叉的（B站那条"好好好，又夹爆了"播放19万）、停车被推倒磕在台阶棱上的、摔车时某个点硬怼石头的。哔哩哔哩裂纹往往藏在漆面底下，外面看就一条细线甚至啥也看不见。

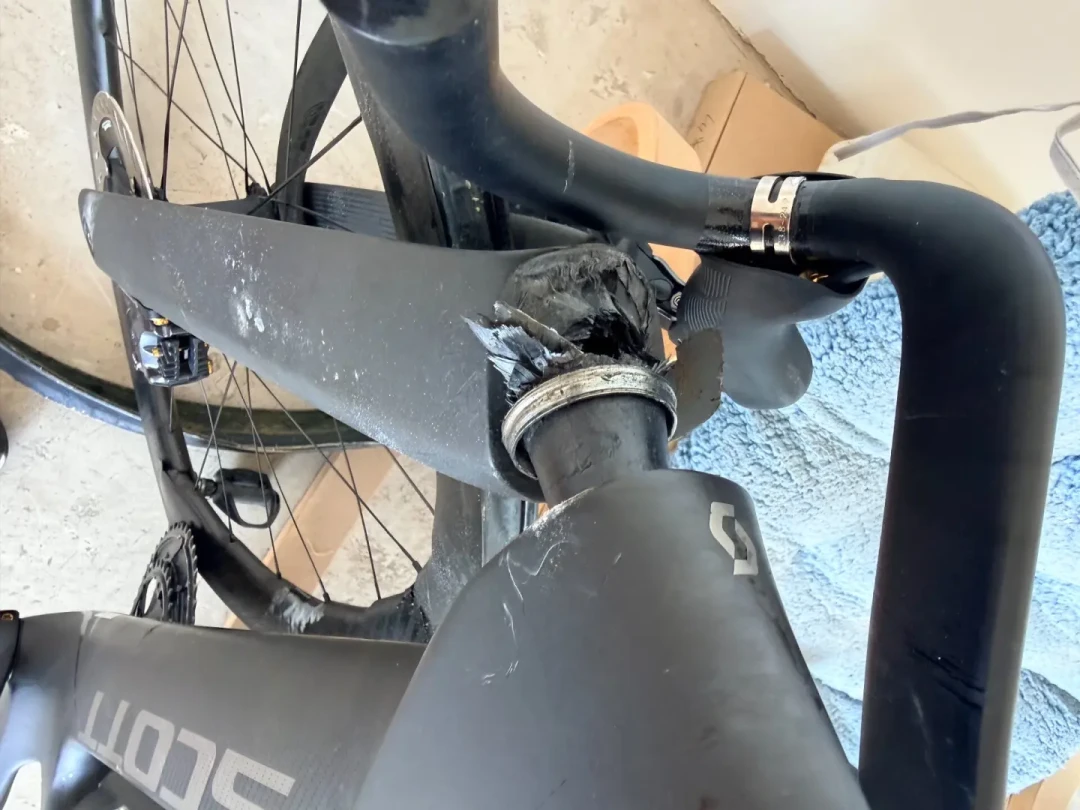

第三种：结构性断裂/变形。 断后叉、头管磕变形、五通区域开裂——废品站那堆崔克基本就是这种结局。这种没有讨论空间，直接报废，谁劝你修你都要警惕。

所以"碳娇气"这个说法，准确版本应该是：碳不怕骑，怕磕；不怕用力，怕集中受力。 日常骑行强度离碳的极限远得很，真正该防的是停车被推倒、夹车夹太紧、过坑不减速这几种场景。

摔车之后，当场该做的四步

按修车师傅和摔过车的车主们总结的顺序：

一看。 重点看四个位置：后下叉靠近桶轴处（最常被撞）、下管底部、头管、五通。看有没有裂纹、漆面鼓包、碳布发白起毛、管件变形。注意有些裂纹要对着光侧着看才显形——有崔克车主验车时就是"照着光从下方才看出一点"，直接走了换新。

二摸。 顺着可疑位置摸一圈，有没有凸起、凹陷、毛刺。

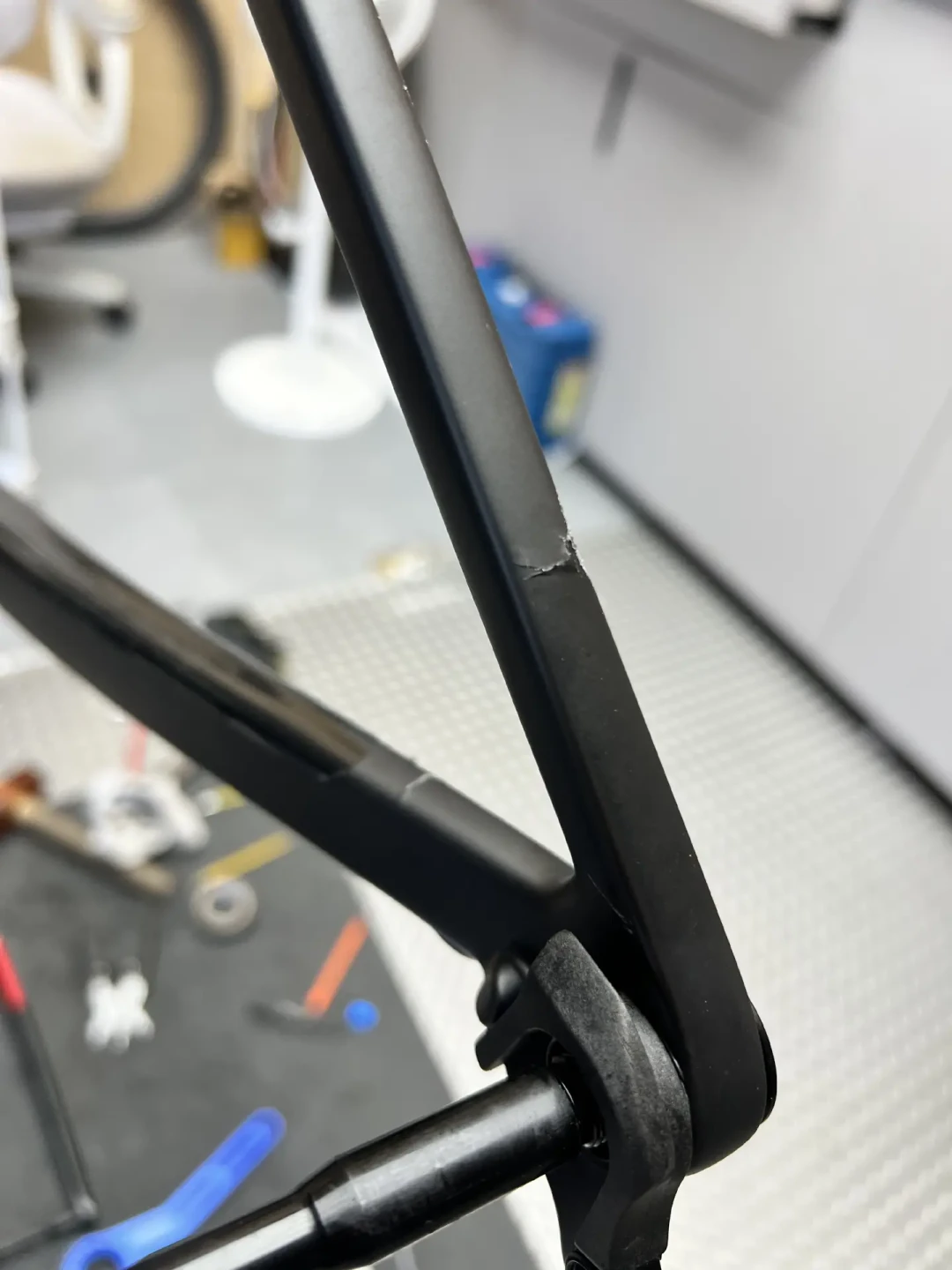

三按。 这步最关键：用手指按压伤处，感受有没有"软区"。有车主后上叉磕裂后的描述很直观——“手按下去会有很大的形变空间”。小红书按着发软、有异响，基本就是层间裂了。

四敲。 用硬币轻敲伤处和对称位置，声音发闷、发哑的，里面大概率有问题。

只要二三四任何一步有异常，立刻停骑。修复师傅的原话是：开裂的碳架不建议继续上路，存在安全隐患，而且裂纹是会扩展的——今天一条细线，骑两个月可能就是一圈。小红书

想上仪器确认的话：普通X光只能看出明显断裂（宠物医院那个梗就是这么来的），超声或CT更靠谱，但参考车友在海外做超声波检查的账单，折合人民币要2000多。小红书所以除非车架本身很贵、你又在"修还是扔"之间摇摆，否则一般不走到这一步。

确认裂了，三条路：质保、修复、报废

先说质保，因为它免费，但不管撞。

质保保的是制造缺陷，不保摔车撞击，这点全行业通用，别指望撞了找厂家白拿。但如果你发现的是漆面起泡、电镀异常、不明裂纹这类质量问题，崔克的质保效率在圈里是真有口碑的，几个今年的实例：

• 有车主骑千岛湖回来发现车架瑕疵，门店帮着申请质保，一个月收到全新车架；

• 北京一位车主前叉顶部变色，“秒级售后”，不到两个月新前叉从海外到货；

• 一台骑了一年多的马东8代漆面起泡，车主直接感慨"第一次真正感受到品牌售后价值"；

• 连摔车把Bontrager头盔摔坏了，都有人免费拿到了换新。小红书

两个实操要点：一是质保一般要求旧件破坏性退回，别想着新旧两头留；二是质保认首任车主，所以你现在去收二手，"国行带质保未注册"已经成了求购帖里的标准话术——这句话背后是真金白银的售后权。小红书

再说修复：大多数裂纹的归宿，价格在1500到2000之间。

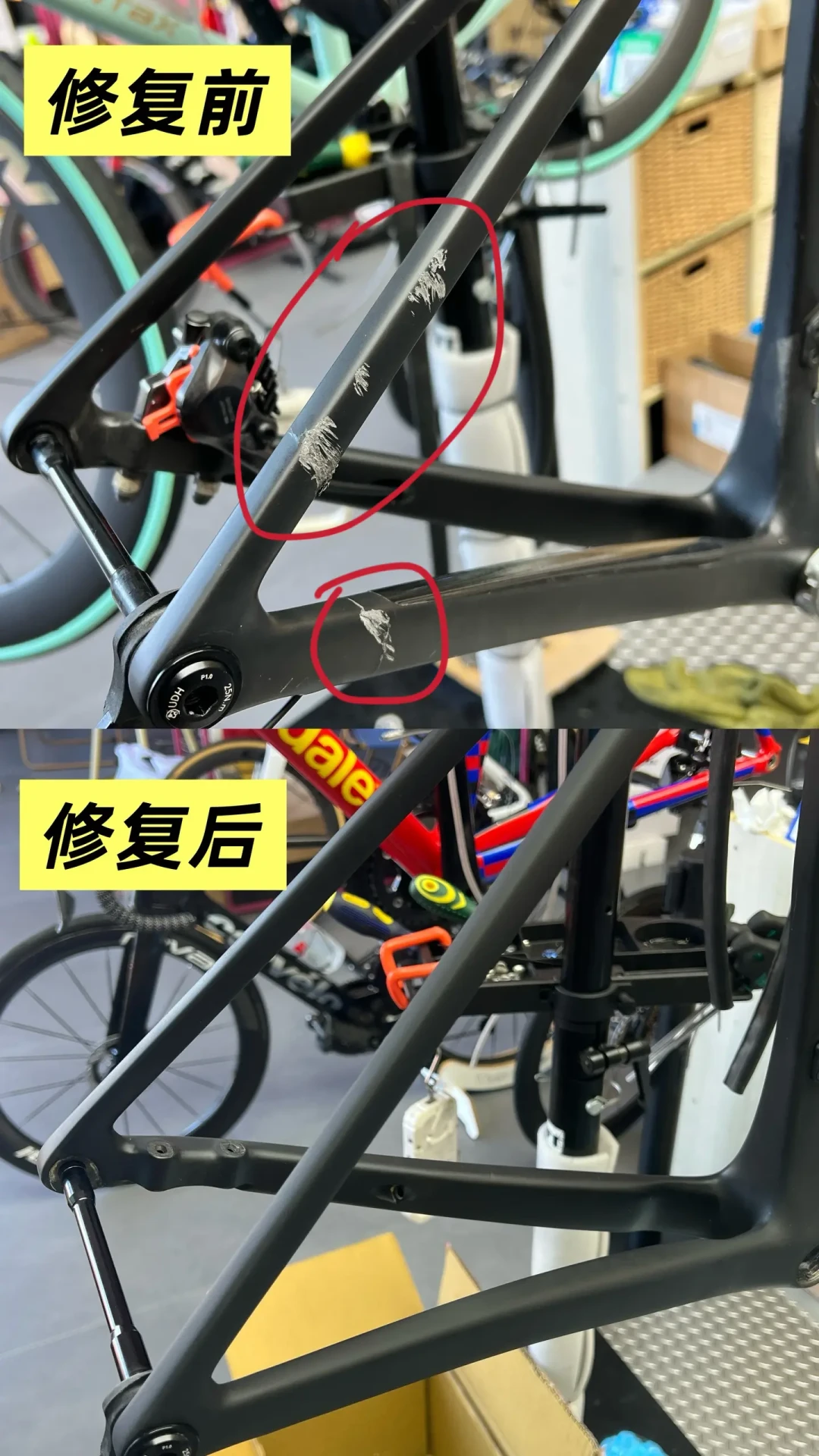

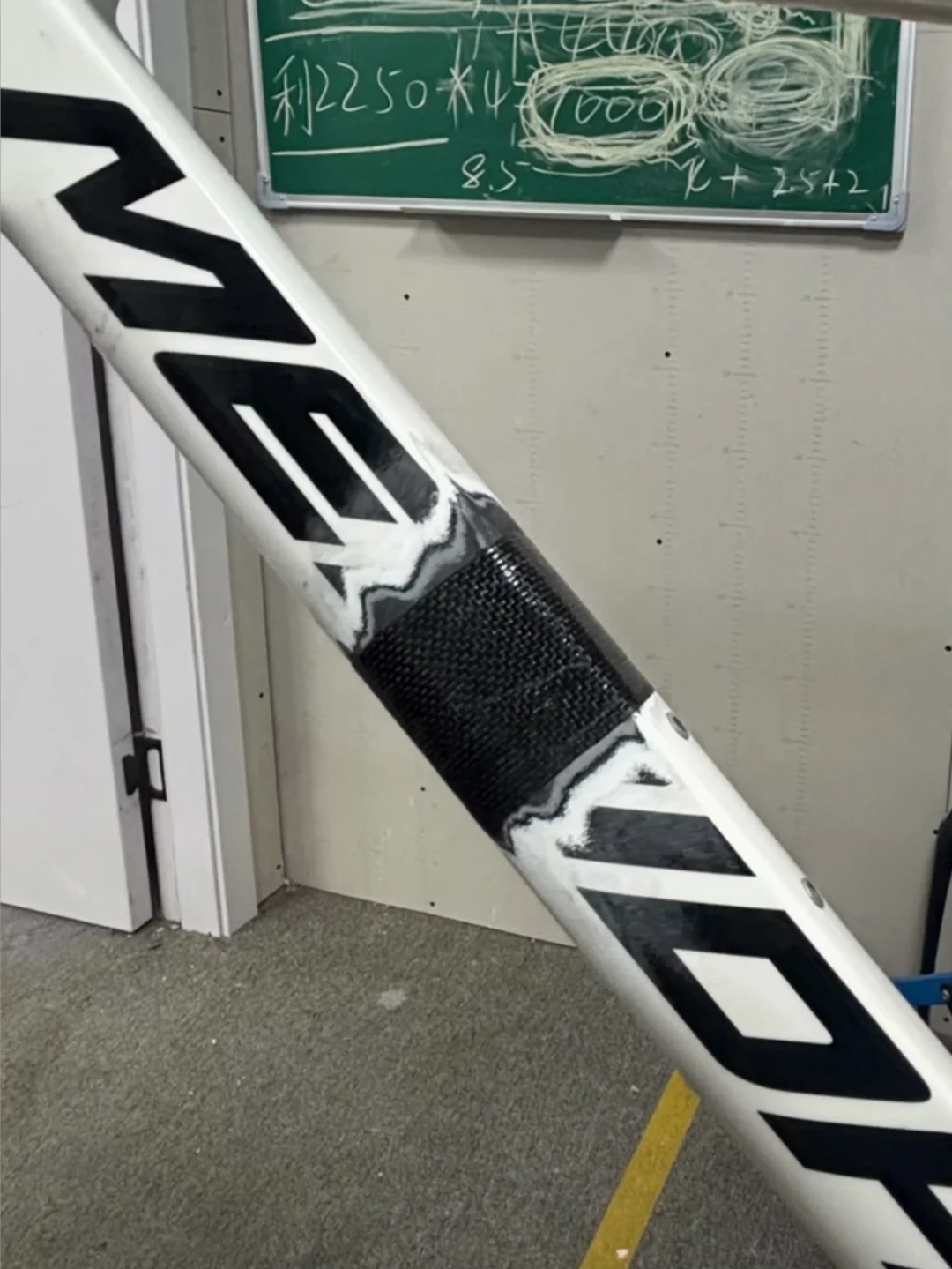

碳架修复在国内已经是个成熟行当了。参考一位山地车主的账单：后上叉磕裂，问专业修复工厂，报价1500～2000元，包含外表面修复和补漆。小红书原理不复杂：打磨掉损伤层、重新铺碳布、上树脂固化、再打磨补漆，跟跑车部件修复是同一套技术。崔克自家的马东上管开裂、下管断裂，都有修复工作室晒过完整案例。小红书小红书

上管、后上叉、后下叉这类位置的表面碳层开裂，是最适合修的；修复后强度够不够？做这行的说法是"补强后强度不低于原厂"，有闲着的车主真做过破坏性测试验证修过的碳——结论是能扛。小红书哔哩哔哩但头管、五通、立管夹层这些核心受力区开裂，或者裂纹已经贯穿、管件变形，就别修了，修的钱够你添进清仓价里换台新的了。

动手能力强、伤在非受力位置的，也可以花100块左右买DIY修复套件自己来，有车主就是后上叉磕裂后自己打磨贴布搞定的，强度没问题，就是外观"算是一道疤"。小红书承重位置别自己上手。

修复这条路还有个坑要提前说：修复质量参差不齐。今年已经有两起车主挂出来避雷——一起在闲鱼找的工作室，修复处后续出问题，返工赔偿扯皮；另一起直接点名某修复师傅"避坑"。小红书选修复店，优先选敢晒全过程、有破坏性测试、能给质保承诺的，别只看价格。

最后说报废：什么情况别硬救。

贯穿裂、主受力区开裂、明显变形的，直接让它退休。废品站那堆崔克就是碳架的终点站。也劝一句想在废品站、二手市场"捡漏损车修复骑"的朋友：修复一次1500～2000，加上你看不见的内壁暗伤，这笔账大概率不如直接买台清仓价的健康车——现在的行情，真没必要为了一堆按斤卖的碳冒险。

顺手说个二手碳的冷知识：修复过的架子，X光照不出来

这条给正在清仓行情里淘二手碳的人。修复工艺用的是和原厂相同的碳布和树脂，X光根本分辨不出修复痕迹——B站有博主专门出过一期"我在闲鱼买到了被修复过的前叉"，教你肉眼+经验识别。小红书哔哩哔哩几个土办法：

1. 看漆面过渡。 原厂漆是流水线工艺，后补的漆在边角、焊口位置往往有过渡痕迹，光泽度也不一样；

2. 敲。 修复区域因为多了一层补强，敲击声音会和对称位置不一样；

3. 有条件就上内窥镜，从座管口、五通口伸进去看内壁有没有补碳痕迹；

4. 要记录。 让卖家提供购买凭证、质保记录，问清楚是不是首任、有没有出过险。收崔克二手，尽量收能查到首任信息的国行车。

一张表收尾：磕了撞了，成本到底多少

最后回到开头那个72万播放的问题：碳车到底娇不娇气？

我的看法是：碳车不娇气，娇气的是停车环境。你停车的地方人来人往、共享单车横冲直撞、楼道里随时可能被推倒，那不管碳铝，天天都是惊吓；这种场景，台耐造的铝架甚至钢架真的更省心。但只要正常骑、正常停、夹车别夹太紧，碳架的耐用度远超大多数人的想象——13年的老碳车还在路上跑，八千公里无感的案例随手就能翻到。

这轮清仓把碳车的门槛打下来了，是好事。门槛降了，常识得跟上：磕了别慌，先按四步自检；裂了别扔，1500块大概率能救回来；收二手别只看价格，修复痕迹比假货更难防。

你或者身边人有没有碳架磕裂的经历？最后是修了、保了还是扔了？评论区聊聊，帮后面的人少踩一个坑。
