前言

13代酷睿发布之后，微星的第一批主板也发布了次顶级的MEG Z790 ACE 战神主板和顶级的GODLIKE超神主板，这次我们看看这块次顶级的MEG Z790 ACE，从下图的微星官网datasheet的参数介绍就知道他是极其强悍的存在，最狂暴的是其拥有高达24相105A SPS核心供电模块、总计24+1+2的供电规模设计，拥有双PCIe 5.0显卡插槽加一个PCIe 4.0插槽，板载5组M.2接口包含一个5.0 M.2，双口雷电4和双2.5G有线，这对于目前13代CPU强悍性能可以说是如虎添翼，对于高端玩家的需求是一个非常标志性的产品。

下面开始对其开箱和拆解，以及测试等方面简单了解一下这款次顶级的MEG Z790 ACE 战神主板

开箱

主板包装盒为提手式设计，通体黑底金字设计，包装正面是主板图示和型号标识MEG Z790 ACE

包装的背面则涵盖了MEG Z790 ACE 战神主板的大部分强悍特性，包括24+1+2相 105A智能供电、强悍的散热性能还有DDR5、5条M.2以及多种存储和扩展及IO接口等

按下提手即可打开主板盒，上盖有产品slogan：LUSTROUS RESTHETICS, PURE PERFORMANCE

主板独立承载盒与底下的配件包

拿出主板，非常低调的黑金配色与厚实的EATX板型，拿起来单手还是比较累的，整个金属质感相当多

包括背面也带有金属背板保护，左下龙纹和右上角的ACE，中间CPU插槽形成凹陷状，拉丝纹理的质感相当棒，要是做成开放式机箱背面也是非常好看

一体化IO挡板供电散热上是微星的龙纹LOGO，使用ARGB展示，默认暗金色，周边都有纹理设计

顶部的铝合金散热，上有金字MEG

整一个的豪华供电一览，24+1+2已经形成了C字形

可怕的是M.2上方也延伸到了6相供电

顶部的散热片特写，可以说是散热器不能说散热片了，C型三组散热模组内部有两个导热管对供电进行直触交差设计

因为散热规模异常强大，所以Z790战神的CPU供电双8P被移至内存插槽的上方，安装内存时需要小心一些，右边是CPUFAN和系统风扇和水泵接口，以及两个ARGB灯效接口和电压检测和DEBUG灯

内存插槽为避免与CPU供电冲突所以其卡扣的顶部是锁扣，下面才是弹扣，内存最高支持128G DDR5 7800+MHz，右边的铝合金为装饰用途

侧边的24P ATX供电，左边带有两个20G前置Type-C口和一个6P PCIe为前置快充供电，最高设计可达60W快充

主板右侧的下半部分提供了两个前置USB3.0接口和六个SATA存储口

主板底部右侧提供的ARGB接口、前置和开机重启按钮，左边还有双BIOS切换开关

底部左侧提供了内置音频口、12VRGB、5个风扇接口和水流计接口

音频部分这里的防护罩也是厚实的铝合金

MEG的强化芯片组散热

PCIe区域，EATX板型所以这里显得特别长一些，三条金属装甲的PCIe其中上面两条都为PCIe5.0 16X，底部一条为PCIe4.0 16X

打开四块M.2散热片，是五条M.2的豪华扩展存储接口，都带了双面散热和快拆设计

其中第一条PCIe5.0的散热模组上的"ACE"字符带ARGB灯效，所以反面有四针接口，而这块散热的开启方式为左边底部露出向右按即可开启散热片，安装为磁吸设计

主板的IO挡板提供了满满当当的接口，依次是CMOS清空和BIOS更新按钮、两个2.5GLAN、USB3.2 GEN2 10G Type-A+Type-C带DP、两个40G雷电4口、两个miniDP输入带环通、WIFI蓝牙口和音频接口，其中第一个智能按钮可在BIOS中定义其SMART BUTTON为重启、灯效开关、安全启动、风扇等功能

主板音频口位置的8层PCB标志

铝合金拉丝背板顶部这里有ACE标

铝合金拉丝背板顶部这里有龙纹LOGO，纹理和金字修饰

LGA1700插槽，支持12代和13代CPU

配件也是相当多，天线和优盘少不了，螺丝贴纸说明书都有

miniDP转DP线也有，ARGB灯带线还有电压检测线、SATA线、USB延长线

拆解

这次的拆解主要是主板铝合金背板有两种螺丝，记得别搞错就行

不要以为铝合金背板只是装饰，其实他也为整套供电系统提供散热

拔完了所有散热片，PCB还是非常重，到底还是次顶级的主板

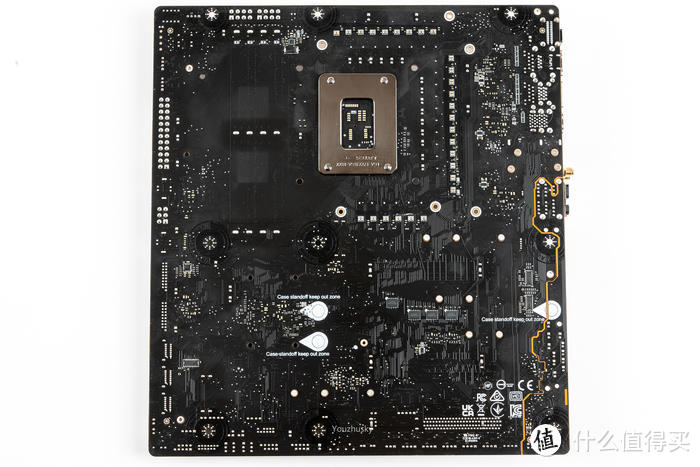

背面可以看到DDR5插槽还有PCIe 5.0插槽都是SMT焊接工艺，更强的电气性能

一堆散热片

两根直触设计的热管连接C字形供电的三块散热模组

大型的PCH散热提供了ARGB灯效

声卡处屏蔽铝合金和内存槽装饰铝合金

IO挡板和挡板灯效接口

5组M.2的三块散热片，第一条带ARGB磁吸接口

强大的24+1+2相供电

Renesas瑞萨RAA 22010540核心供电模组，可输出105A单相电流，这里的前两相为80A的MP87670

Renesas瑞萨RAA 22010540核心供电模组，这里顶部的最后一相为75A的RAA 220075R0

PWM控制器为Renesas瑞萨RAA 229131

多颗后置IO接口的芯片

intel Z790芯片组

目前最强的集成声卡小螃蟹REALTEK ALC4082和相当强悍的ES9280PRO DAC芯片

测试

下面来到了测试环节，首先介绍一下测试平台：

CPU：英特尔(Intel) i7-13700KF

主板：微星（MSI）MEG Z790 ACE战神

内存：美商海盗船（USCORSAIR） 32GB(16G×2)套装 DDR5 6000 统治者铂金

散热：利民（Thermalright）Frozen Fusion 360 BLACK 冰封聚境

SSD：威刚（ADATA） XPG 翼龙 S70BBLADE 1TB SSD固态硬盘

电源：海韵(SEASONIC)旗舰金PRIME GX850 850W电源

微星（MSI）MEGZ790ACE战神电脑主板支持CPU13600KF/13700KF/13900K(IntelZ790/LGA1700)5599元京东去购买

美商海盗船（USCORSAIR）32GB(16G×2)套装DDR56000台式机内存条统治者铂金RGB灯条高端游戏型C361999元京东去购买

利民（Thermalright）FrozenFusion360BLACKARGB冰封聚境支持LGA1700一体式水冷散热器Asetek7代方案1199元京东去购买

威刚XPG翼龙S70BladePCIe4.0读速7400MB/s1TBNVMeSSD固态硬盘PS5拓展存储709元京东去购买

海韵(SEASONIC)旗舰金PRIMEGX850850W电源80PLUS金牌全模全日系电容第4代温控风扇启停1249元京东去购买

测试环境

微星MEG Z790ACE战神主板的灯效，龙图腾和M.2上的ACE字样都有ARGB

芯片组散热上的灯效

供电散热模组上的暗金MEG

利民冰封聚镜的灯效

威刚S70B固态硬盘

海盗船DDR5 6000铂金统治者的灯效

MEG Z790 ACE战神主板的BIOS简易模式

默认情况下基本以XMP为主即可，而微星提供的CPU GAME BOOST按钮，是以P核、E核都+1并使风扇全速运行，不会超频又想超频的可以使用GAME BOOST红色按钮，喜欢折腾的可以手动超频

BIOS提供的配置保存

OC菜单下的各种调节选项

开启的内存XMP功能

数位电压设置选项

所有电压调整设置项

测试成绩：

CPU-Z 2.0.3中显示的MEG Z790 ACE战神主板信息

13700KF测试的跑分单核870.1，多核12579.1

13700KF测试的Cinebench R23 跑分单核2091，多核30316（据说E核相当于9700K的SKYLAKE？）

13700KF测试的Cinebench R20 跑分单核801，多核11633

3DMARK 中的 CPU PROFILE跑分

AIDA64的GPGPU-Z中的CPU测试

Z790芯片组中海盗船统治者铂金6000 C36-38-38-76灯条，测试AIDA64内存成绩为读取93/写入83/拷贝85GB/S，延迟71.1ns，非常不错的成绩，等空了超一下能更上一层楼

1TB的威刚S70B翼龙固态硬盘在TxBENCH 和CrystalDiskMark中测试成绩也是相当不错

以上就是微星次顶级的MEG Z790 ACE战神主板的开箱、拆解、简测解析的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
