敢卖2000,微星B650主板上手体验:还是贵了!
微星EDGE系列主板在AMD AM5平台做了不小的改动,上代与最新一代相比,命名精简去掉 GAMING,改为 MPG B650 EDGE WIFI,配色也不再使用深色风格,外观改采用银白色系装甲,新形象呈现清新明亮的感觉。另外,微星不同于竞品做法,从官网 B650 系列中找不到 B650E 的存在,定位更分明,显然有不同的观点与态度。
继MPG Z690 FORCE WIFI和MPG Z790 EDGE WIFI 后,微星再度让 AMD 平台使用银白色设计,这一回归不禁令人回想起当年那片 X370 XPOWER GAMING TITANIUM,让不少 AMD 粉丝留下深刻印象。新平台、新技术、新风格、新态度,微星还会带来什么不一样的新潮流?
包装与配件介绍
包装盒正面可见MPG的新世代图案刻印在新的背景主题设计上,右上角简单带出这是支持LIGHTNING GEN 5 的产品,右下角印有芯片组的名称 B650。
配件只有 2 根 SATA 线材、2 支 WIFI 天线、1 颗 EZ M.2 CLIP 固定螺丝、1 颗 M.2 背板的固定螺丝、1 张贴纸和 2 份文件。
主板外观介绍
主板上所有金属散热片都使用银白色类碳纤外观设计,巨大的延伸式 CPU 供电散热片上,更有一大个会发光的MSI龙魂图案,只有黑色的 PCB 保留一点传统电竞味道。
延伸式供电散热片
虽然主板多作新尝试,但是微星仍然保留了看家本领,全金属延伸式散热片一方面为供电模块带来强大的散热效果,另一方面又能够遮盖 I/O 接头,散热片顶部展现出微星龙魂。
AM5 LGA1718 插槽

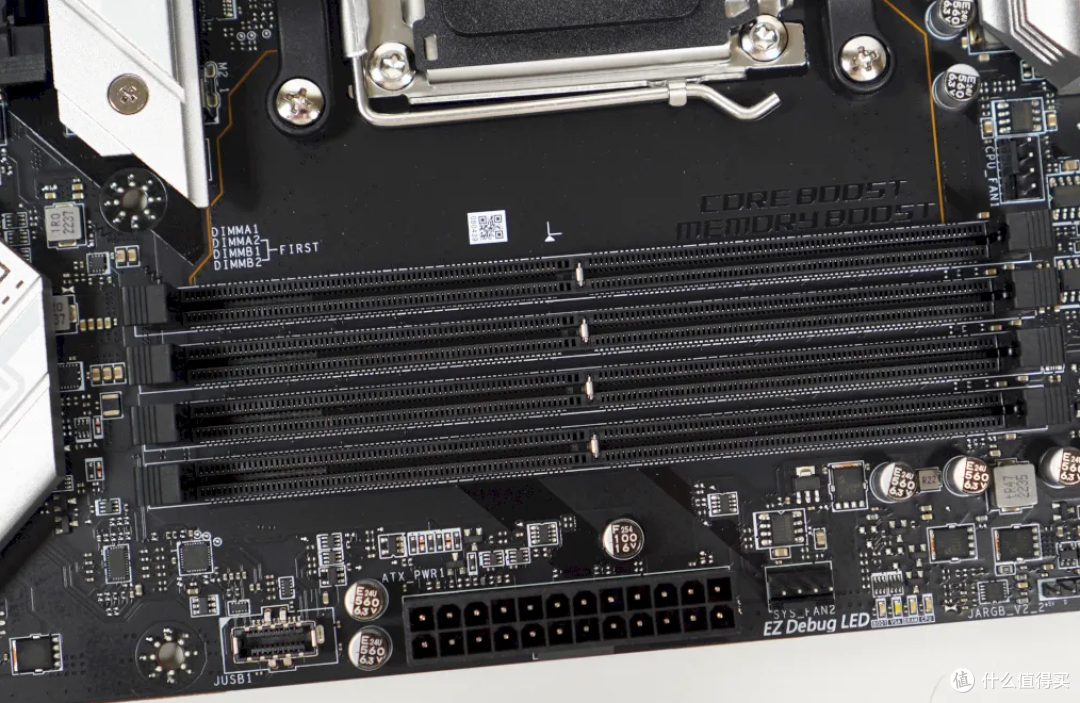

DDR5内存插槽
另一个强大的功能MEMORY TRY IT和支持A-XMP 和EXPO 的做法,再次成功为微星建立内存简易超频的美誉。SMT 贴片焊接工艺结合 MSI MEMORY BOOST 技术,在 6 层 IT-170 服务器等级PCB材质上使用内层走线设计,降低电磁波和噪声干扰,提供干净纯净的信号让使用者冲击更高的 DDR5 内存频率。
PCI Express 插槽
X16 长度的 PCIe由 CPU 提供 PCI-e 4.0 X16,插槽使用金属加固设计,以 SMT 贴片焊接工艺固定在 PCB 上。
X16 长度的 PCIe 由 B650 芯片组提供 PCI-e 4.0 X2,插槽使用普通的黑色版本,以 DIP 穿孔焊接工艺固定在 PCB 上。
X1长度的 PCIe由 B650 芯片组提供 PCI-e 3.0 X1,插槽使用普通的黑色版本,以 DIP 穿孔焊接工艺固定在 PCB 上。
微星刻意将B650芯片组内的一组 PCI-e 4.0 X4 分拆至2种插槽上,分别是 PCI_E2 和 M2_3,使这 2 种插槽在共同被使用的时候能够以 X2 + X2 的模式共享频宽,PCI_E3 的 PCI-e 原生频宽应该是 4.0 X1。
M.2 插槽
M2_1 由 CPU 提供 PCI-e 5.0 X4,支援 22110 和 2280 规格,表层散热片有轻微加高扩大散热表面积,并使用金属散热板为 M.2 SSD 散热。
M2_2 由 CPU 提供 PCI-e 4.0 X4,支援 2280 和 2260 规格,与另一根 M.2 (M2_3) 共享同一块表层散热片,没有散热背板。
M2_3 由 B650 芯片组提供 PCI-e 4.0 X2,支援 2280 和 2260 规格,与另一根 M.2 (M2_2) 共享同一块表层散热片,没有散热背板。
微星通过 PCI-e 通道切换芯片,提供多 1 种组态令 M2_3 可调用 PCI_E2 的 PCI-e 4.0 X2 通道,组成最高 PCI-e 4.0 X4。
SATA

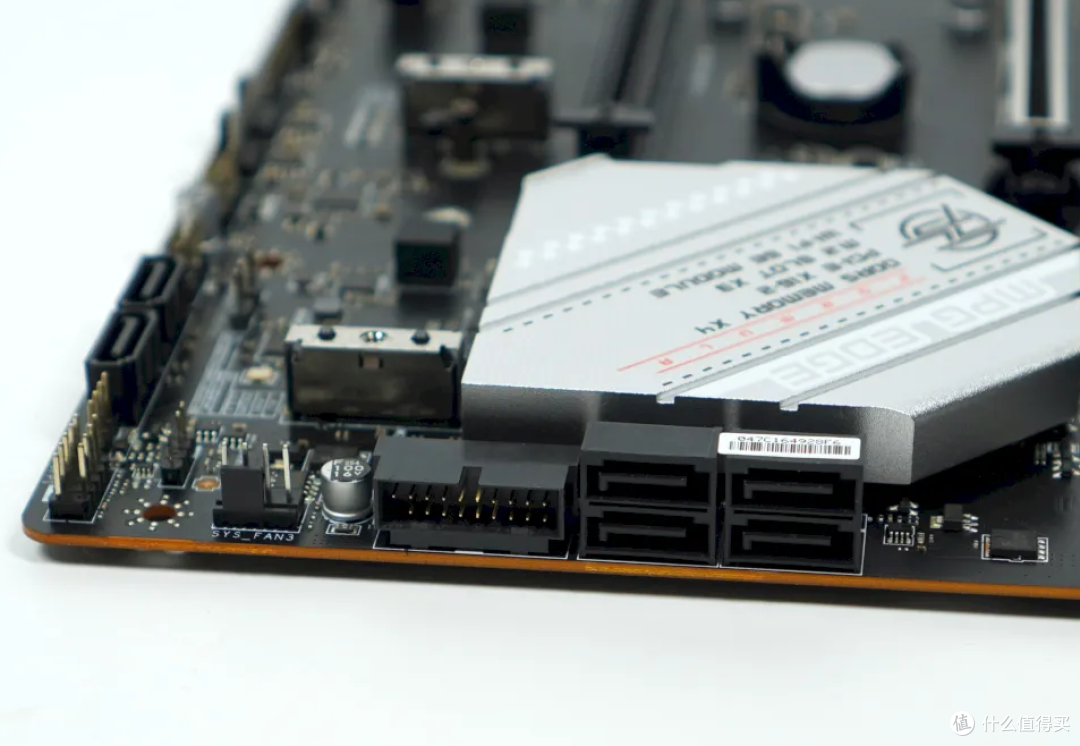

主板提供6个SATA III接口,4个横向 SATA口由B650 芯片组原生提供,分别是SATA_1、SATA_2、SATA_3、SATA_4;2个垂直的 SATA 口,由第 3 方芯片提供,分别是 SATA_A1 和 SATA_A2。
小工具
EZ DEBUG LED以4种不同的颜色提示使用者哪一处的硬件出现问题。
EZ LED CONTROL 是1个实体切换键,控制主板上的灯效开关。
所有 M.2 槽都支援 EZ M.2 CLIP 设计,免工具固定 M.2 SSD。
I/O 背后输出
1 个更新 BIOS 的按键
1 个 HDMI 2.1
1 个 DISPLAY PORT 1.4 HBR3
3 个 USB 3.2 GEN 2 10Gbps TYPE-A
1 个 USB 3.2 GEN 2X2 20Gbps TYPE-C
4 个 USB 3.2 GEN 1 5Gbps USB TYPE-A
2 个 USB 2.0 TYPE-A
1 个 2.5Gbps 有线网络接口
1 组无线网络 Wi-Fi 天线
5 个音效孔
1 个 OPTICAL S/PDIF 输出音源孔
主板拆解介绍
从延伸式供电散热片底部可见,微星使用 1 根灯效控制线材照亮散热片顶部的龙魂图案,M.2 散热片和 B650 芯片组散热片同样厚实。
PCB
移除所有金属散热片后,整块 PCB 散发原生的电竞味道。芯片用料满布在的左上方和右下角,偏左下的位置分别以亮黑色印出 MSI LOGO,一旁则是以亮黑底搭配反白标记印刷方式呈现 MPG B650 EDGE WIFI 字样,最后再以多条亮黑色粗细斜线为 PCB 板上空间做出些微变化感。
14 + 2 +1 豪华供电设计
双 EPS 8-PIN 和1颗电感为供电输入作好准备,14 + 2 共 16 颗一体式供电模块转化 VCORE 和 VSOC。1 颗整合式供电控制模块提供 VMISC,多颗日系固态电容提供稳定的电压表现。
14 + 2 共 16 颗一体式供电模块都是 MPS MP87670 80A,由 MPS MP2857 PWM 控制器以 7 + 2 模式管理,建构出 DUET RAIL 电源系统,亦即并联设计 (VCORE)。
MAXLINEAR MXL7630S 30A 供电连控制的整合式模块,转化 VMISC
RICHTEK RT8125H PWM 单相控制器 (QZ=) 控制 1 上 1 下共 2 颗分离式供电模块 SINOPOWER SM4337 和 SM4503,转化 VCCIO MEM S3.
AMD RZ616 是 Wi‑Fi 6E 2.4Gbps 无线网络模块,包含 2.4Ghz 和 5Ghz 和 6Ghz 频段,同时支援 BT 5.2。
音效
REALTEK ALC4080 CODEC 音效编码译码处理器,使用 USB 界面,提供 7.1 通道音效,附近有多颗日系音效电容过滤纯净音质。
B650 芯片组
B650 主机板采用单一的芯片组,B650 芯片组以 PCI-e 4.0 X4 连接至 CPU,并再扩展出 12 组 PCI-e 通道 (8 组 PCI-e 4.0 和 4 组 PCI-e 3.0 或 4 个 SATA),以及 6 个 USB 10Gbps 和 6 个 USB 2.0。
8 组 PCI-e 4.0 通道被分配至 M2_3 或 PCI_E2 (X4) 和 2.5Gbps 有线网络 (X1) 和 Wi-Fi 6E (X1) 和 ASM1061 (X1) 和 PCI_E3 (X1) 上,4 组 PCI-e 3.0 则被用作提供 4 个原生 SATA III 6G 接口。
总结:
新命名新风格,微星为 MPG B650 EDGE WIFI 带来新的功能 PCI-e 5.0 X4 M.2,为战未来作好准备。事实证明这一代显卡仍然是 PCI-e 4.0 X16,而 PCI-e 5.0 X4 M.2 SSD 即将上市,特别在 I/O USB 数量令人满意,供电用料和散热设计强劲,DDR5内存超频简单易用,更是首次支援 CPU PERFORMANCE SWTICH 超频,能满足不同需求的使用者。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
