家装第一步：以ABB为例，探讨一下家用断路器该怎么选？

大家好，我是南北桃源~

每个人的家里都有配电箱，那么对于配电箱里的断路器你有了解过吗？

最近买了套有些年头的二手复式，俗称老破大。入住之前，我想着好好的把家里的电路给整一整，所以趁这个机会就深入了解了一下断路器/空开等等电气配件，一起分享探讨一下家用断路器该怎么选。

什么是断路器？

在文章开始之前，先来一起看看断路器的定义：

能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。

那么，断路器就是开关吗？

断路器属于广义开关的一种，但不能将断路器和开关之间划等号，断路器具备一般开关所不具备的漏电保护以及过压保护等功能。

而在断路器中，它又细分为高压断路器、中压断路器以及微型断路器等。其中家用断路器一般都为微型断路器，也就是大家平时所说的空开，虽然这个说法不是很严谨。

常用家用断路器有哪几种？

1. 漏电断路器：

这种断路器也叫漏电保护器，也就是平时大家俗称漏保的断路器。

上图这款型号为ABB GSH-201 1P20A AC型断路器，与常见的A型断路器不同，除了对交流漏电起保护作用外，还可以对直流脉动漏电起到保护作用，有着更高安全性。

2. 过载断路器：

这种断路器是标准的空气开关，俗称空开。

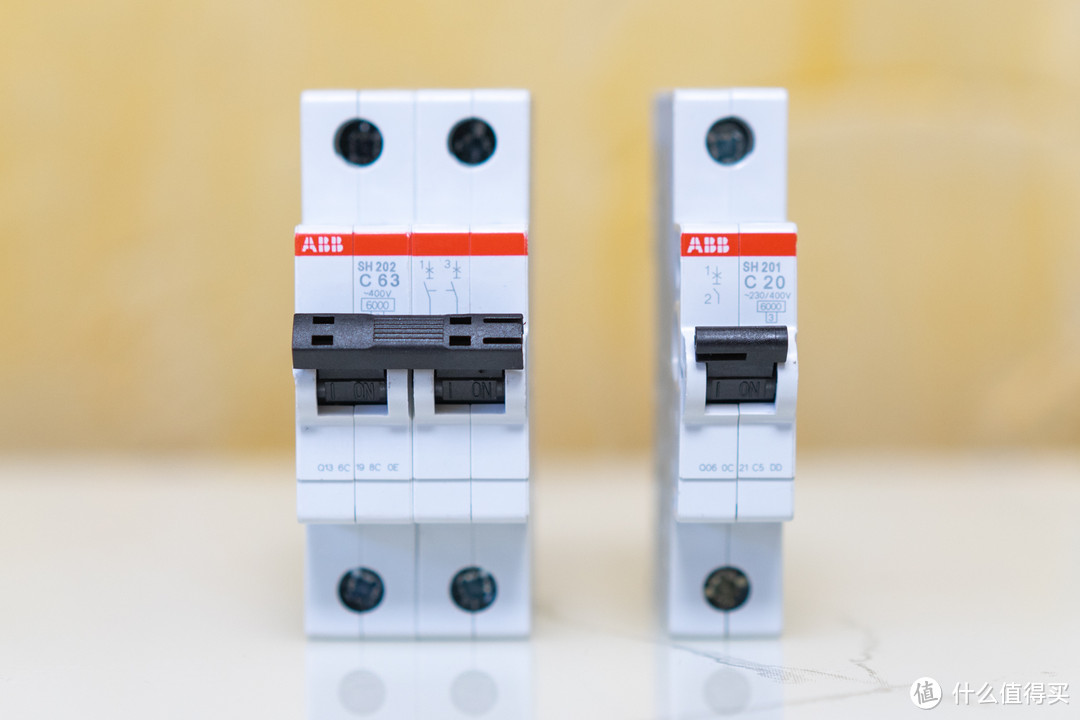

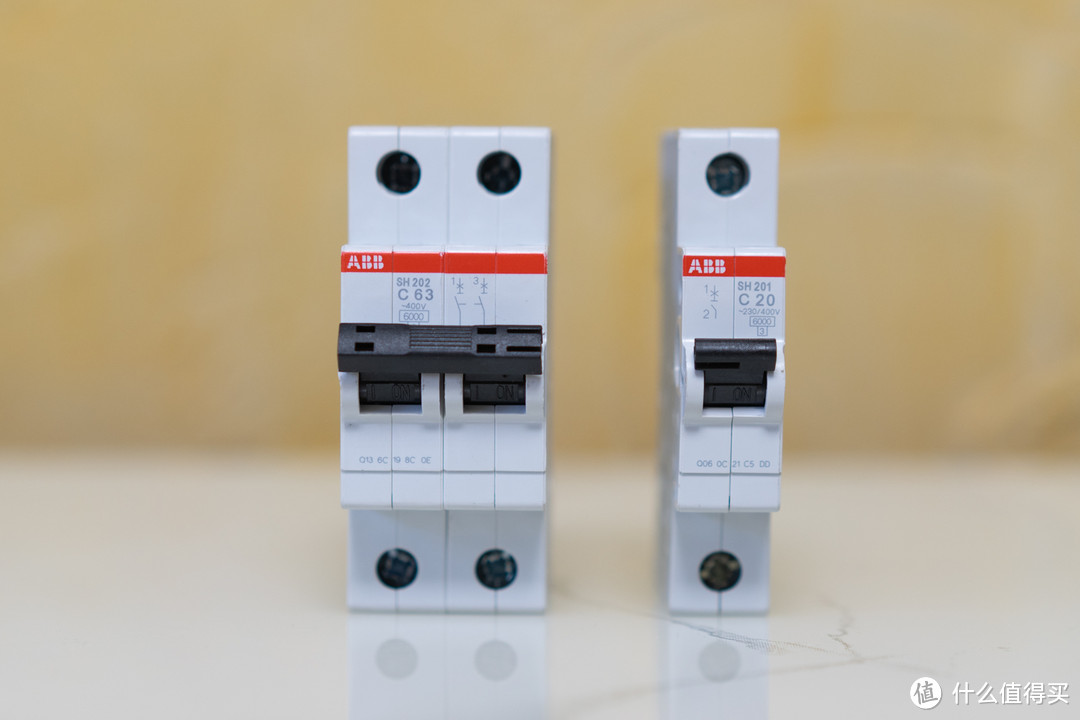

上图两款分别是ABB SH202 C63 2P63A空开以及SH201 C20 1P20A空开。

内部结构如上图所示，其中最重要的部分是灭弧室，它的主要作用是在分闸时熄灭两个触点间隙的介质会被电离击穿形成的电弧，避免因为电弧导致断路器无法短路以及发生危险的情况出现。

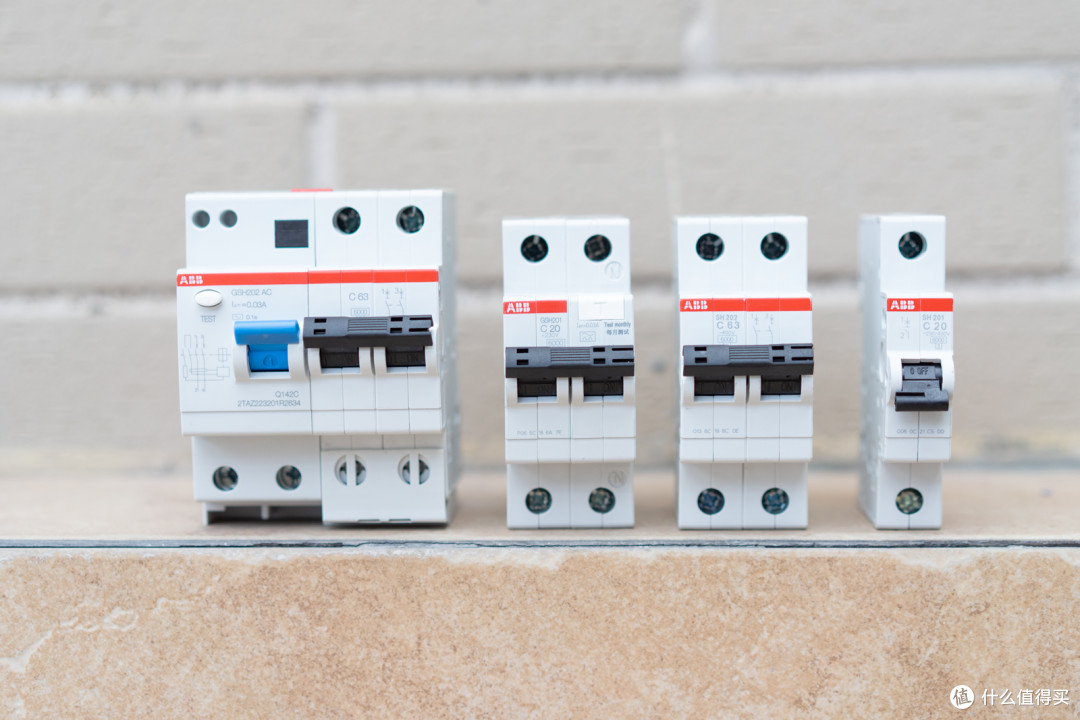

3. 集成漏电和过载的断路器：

这种断路器分为左右两部分，左侧为漏电保护部分，右侧为过载保护部分，相比较于单独使用漏保和空开，集成的设计用起来更加方便，也避免了接线过程中的人为操作失误导致危险发生，它常被用作家庭的入户总闸。

比如我选的这款ABB总闸断路器，背面还有专利免工具卡扣以及不带台肩的设计，让安装和拆卸过程更加方便，操作空间也更大。

选择断路器需要了解的几个关键参数

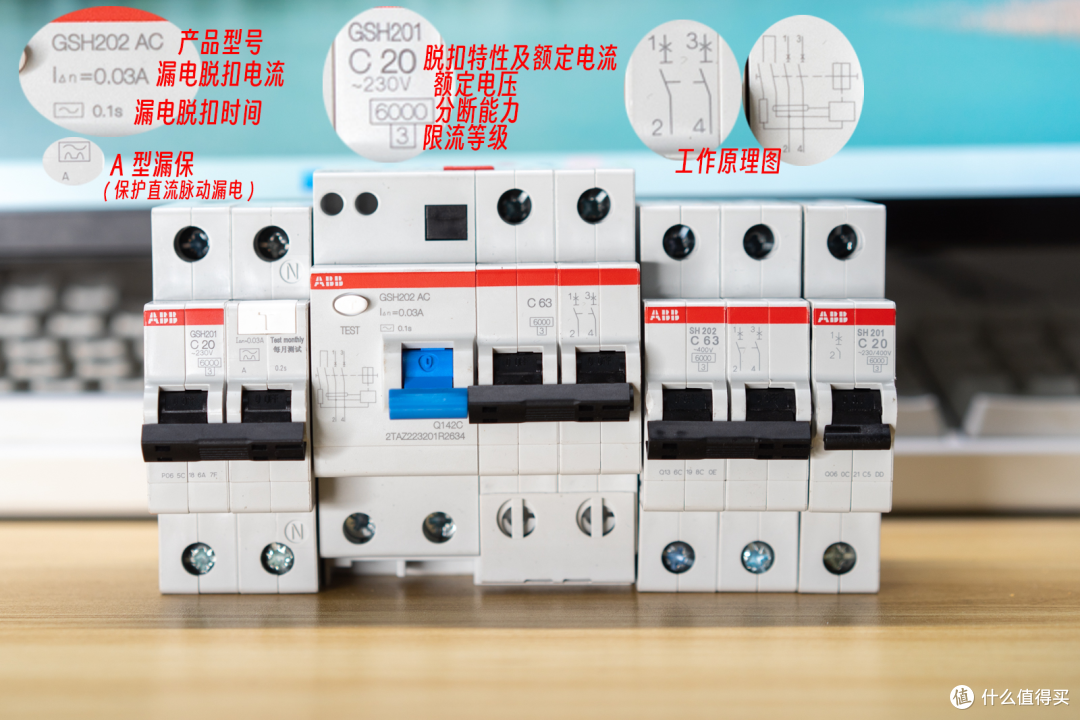

上图中是断路器前面板中各个图形的含义，其中有部分参数是在购买前需要了解的。

额定电流：当实际运行电流超过额定电流并维持一段时间后，微断就会执行跳闸。比如C63的含义是最大运行电流为63A，C20的最大运行电流为20A。

极限分断能力：断路器允许断开的最大短路电流值，比如上图中的6000代表的含义为6000A。

对于漏保来说，还有漏电脱扣电流及脱扣时间，这个字面意思比较好理解。

如何选择合适的断路器

我们在选购断路器的过程中，往往看到商品介绍里有1P，1P+N，2P等字眼，那具体有什么区别呢？通俗理解，P指的是有保护的开关，N指没有保护模块的开关。

那么在应用上，1P空开可以用在只控制火线的场景下；1P+N可以双进双出同时控制零线和火线，但N级仅只有开关的作用，接线时要注意不要接反零线和火线；2P可以接两个火线或者一零一火，两个线可以同时控制和保护，相对来说更加安全。

上图为一般家庭的接线的大致原理图，对于一般家庭来说，首先需要确定的空开的极数，看选择1P还是2P的空开。对于照明线路选择1P即可，对于某些线路来说，可以选择1P+N替代2P的空开，其中N极仅作为断开零线使用。

对于断路器的额定电流，可以按预估使用电器负荷电流的1.2倍进行选择，极限短路分断能力需要大于预期短路电流值。

总结

家庭安全用电不是小事，合理选择满足家用的断路器可以杜绝很多用电安全隐患。断路器占家庭装修总预算的比例非常低，而且断路器的使用寿命也非常长，如果条件允许的情况下推荐选择ABB，毕竟ABB是世界上首台微型断路器发明者。

以上是个人这次对于断路器的一些简单研究，但是电气非小事，欢迎各位大神在评论区互相探讨~
