HIKVISION海康威视10口全千兆POE交换机开箱

公司新安装了视频监控系统，其中有一台32路硬盘录像机。这台32路硬盘录像机是机子上有16路POE网络接口，另外16路的监控就需要用POE交换机来进行连接。

注：32路硬盘录像机的介绍在下方连接。

按照实际的使用需要，选择了HIKVISION海康威视10口全千兆POE交换机，型号为DS-3E0510P-E。

HIKVISION海康威视10口全千兆POE交换机DS-3E0510P-E

HIKVISION海康威视10口全千兆POE交换机DS-3E0510P-E的具体参数是，接口数量 8个千兆POE电口，1个千兆电口，一个千兆光口；接口类型 RJ45电口，全双工，MDI/MDI-X自适应；标准 IEEE802.3，IEEE802.3u，IEEE802.3x；交换容量 20Gbps；供电标准 IEEE802.3af、IEEE802.3at；供电线芯 网线的1/2/3/6供电；POE端口 1-8；端口供电功率 30W；整机供电功率 110W ；外壳 金属材质，无风扇。

开箱

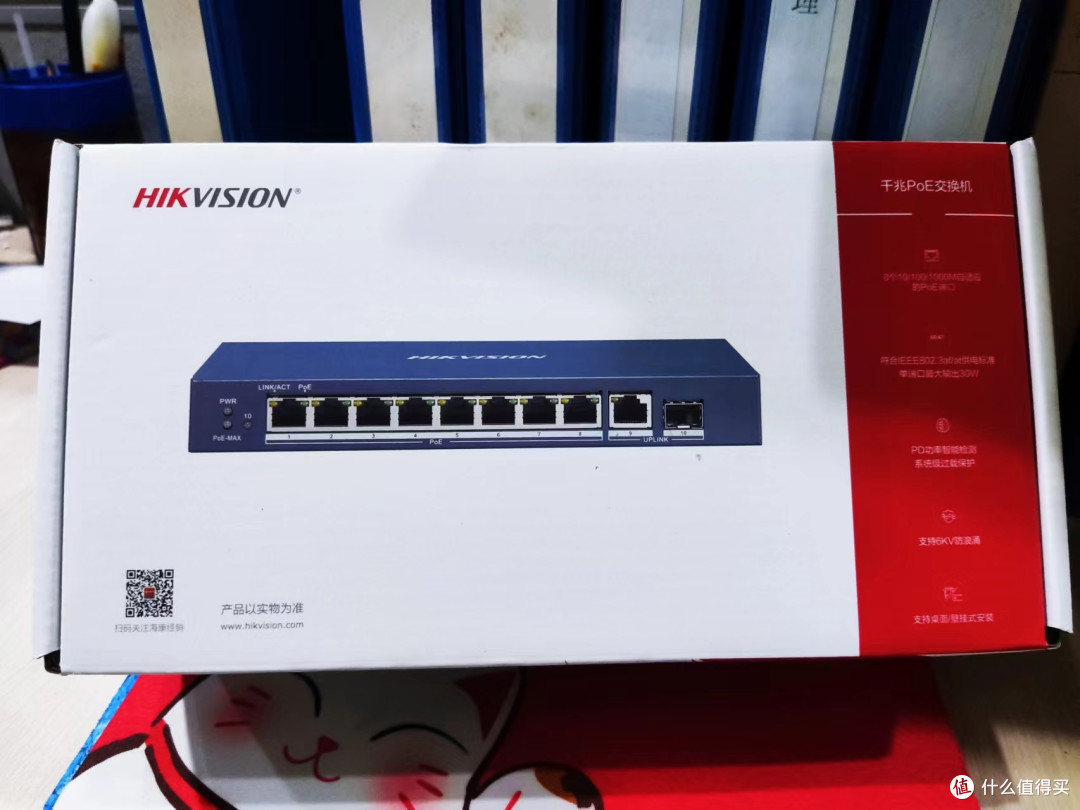

盒子正面

交换机盒子正面印着交换机的商品图案，左上角有海康威视的英文商标，右侧红色区域列举了交换机的一些特性。

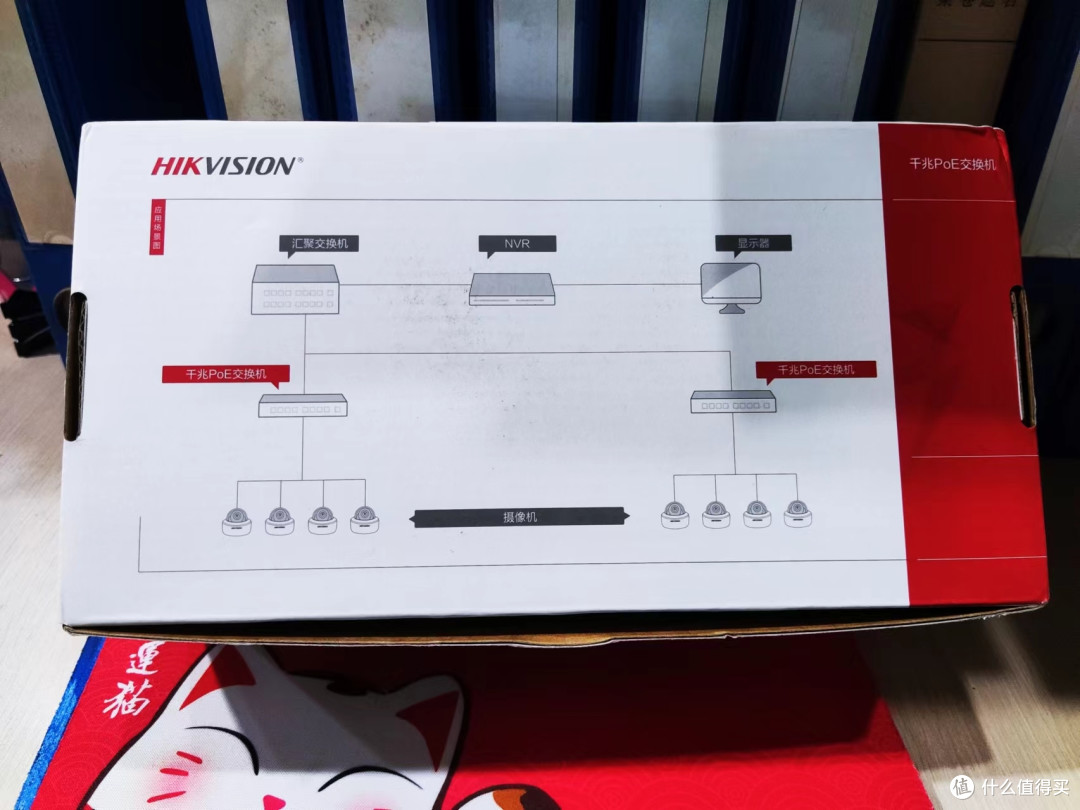

盒子底部

交换机盒子底部印着交换机连接的示例，可以参考一下。

交换机前端

打开交换机盒子将交换机取出，可以看到交换机前端有9个RJ45接口，其中1-8端口为POE接口可以对设备进行供电，而端口9为千兆电口可以用来连接上端交换机进行数据交换，最后一个端口是千兆光口，当需要进行远距离传输时可以通过光纤进行连接。另外还有电源指示灯、POE-MAX指示灯等。

交换机后端

交换机后端有一个电源插孔，另一侧有接地接口。

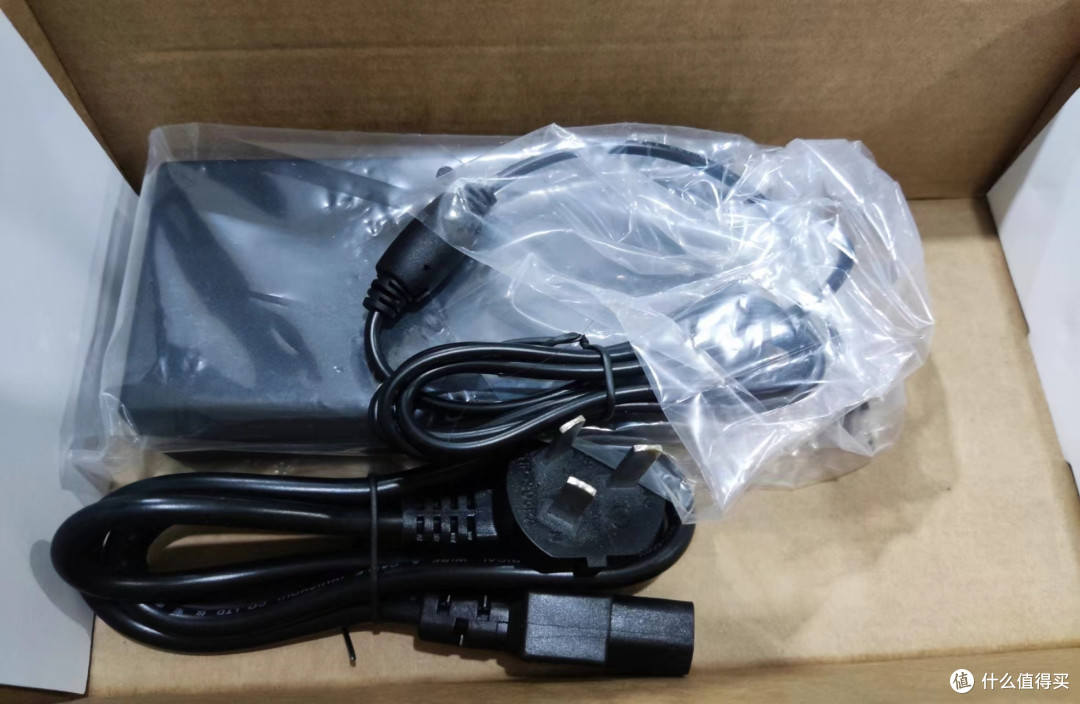

电源

除了交换机以外，盒子里还有交换机的电源，与一般交换机的电源相比，这款交换机的电源可是有些份量。

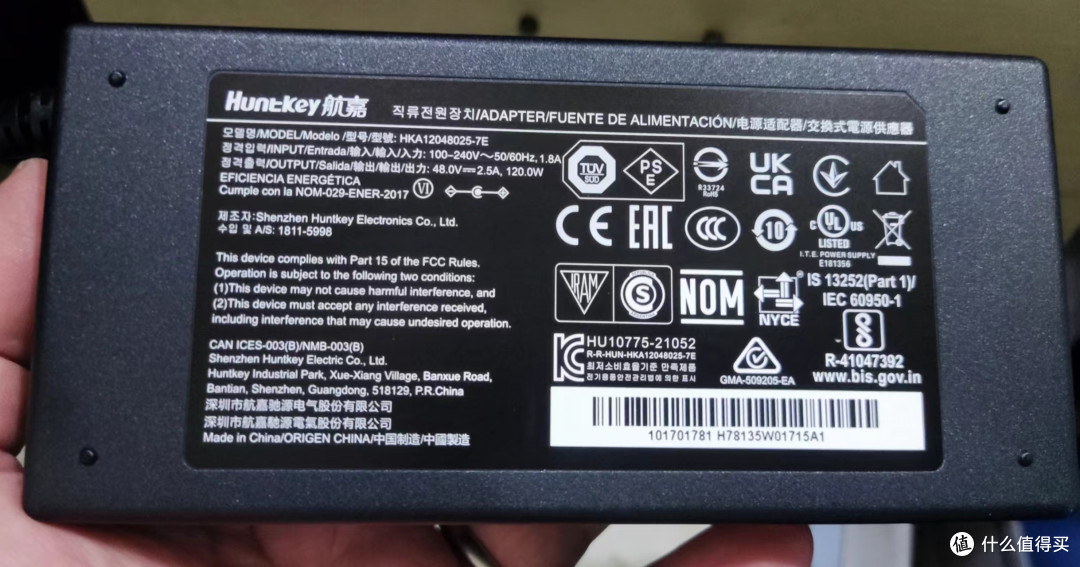

航嘉电源

交换机的电源是航嘉生产的，具体的型号为HKA12048025-7E。由于要对POE设备进行供电，所以这款电源的输出为48V、2.5A、120W，所以电源较大是情有可原的。

使用中

交换机了解后使用起来是非常简单的，连接电源后与上级交换机连接的网线接到端口9，POE摄像机就连接到1-8端口，这样可以给POE摄像机供电和传输图像数据，硬盘录像机也可以对图像数据进行存储。
