由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

2019-09-23 17:28:21 13点赞 24收藏 11评论

前几天刚刚装了一台新的穿越机,每次装机就像装一件艺术品一样,小心翼翼的,力求完美,本来就对200mw的图传有点不太满意,这下好了,还没飞就圆了我的梦想,小图传莫名不能调功率、调频道,现在新图传到了,老的还在返厂中,不过这并不是说他不好,电子设备都有个概率,这个奖,我领了。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统TBS的图传很好的印证了一分价钱一分货的硬道理,但是包装却是十分的简谱,号召国家节能减排。很多人不知道TBS是什么,就是Team-blacksheep(黑羊队),他们是一个美国的机构,专注多轴飞行器的研发和飞行事务,包括航拍、穿越竞速、穿越表演……

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

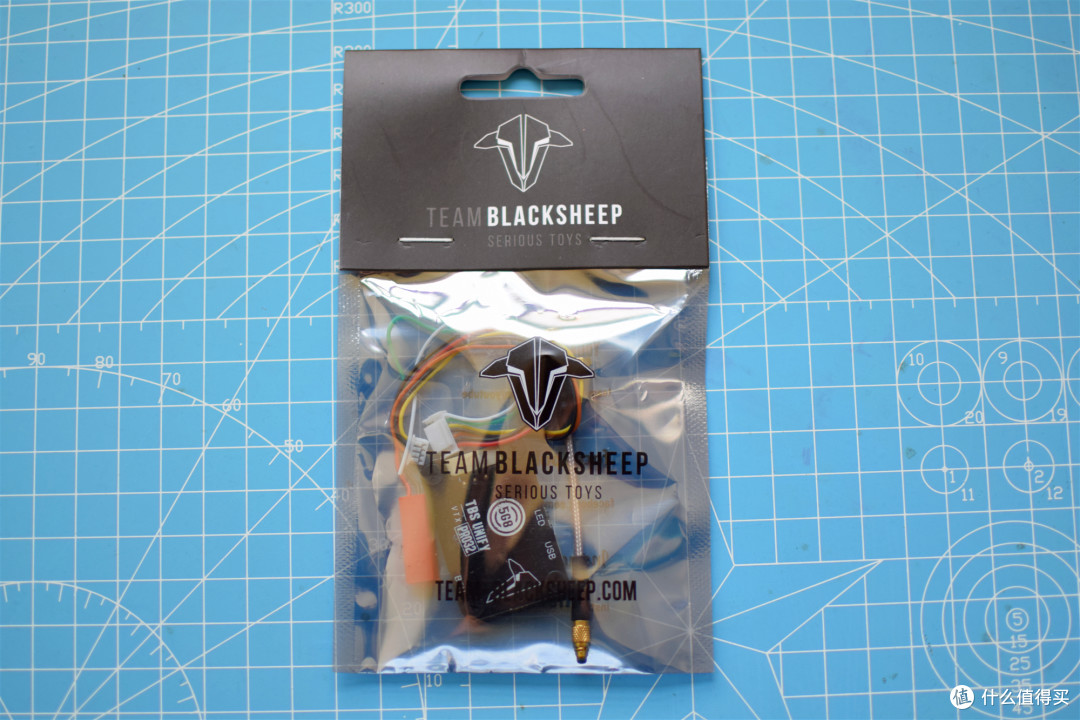

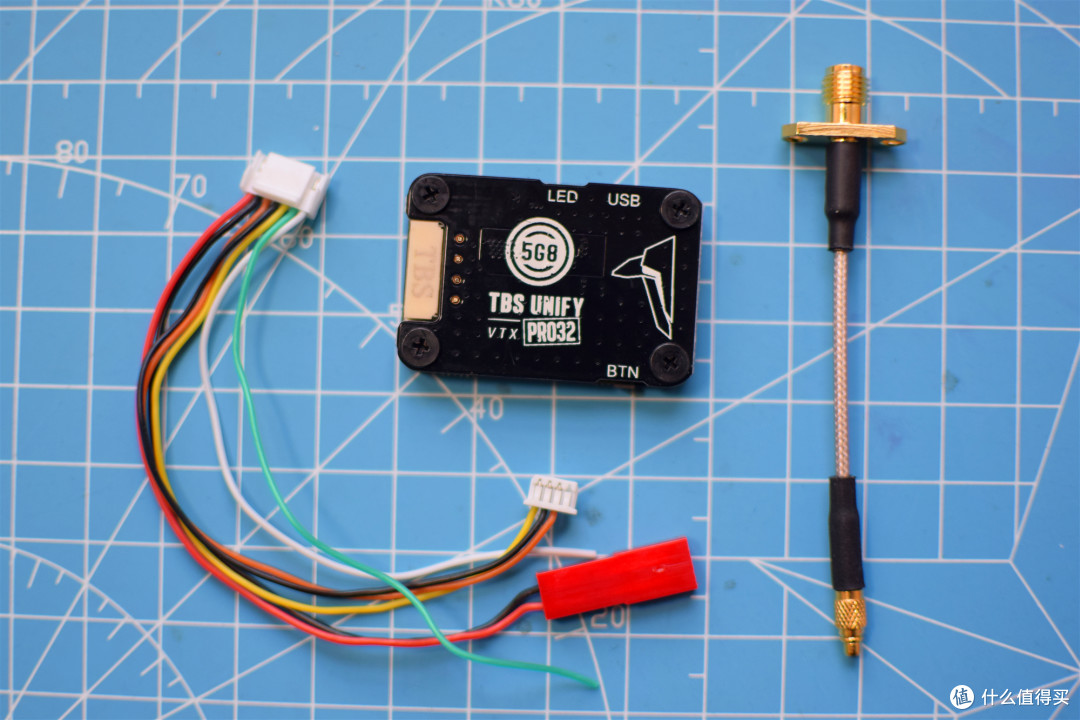

内容很简单,除了图传本机以后,还有一条7PIN线和一根MMCX至SMA PIGTAIL天线。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

这个TBS UNIFY PRO325G8 HV的图传是新款,标称1W的功率,不过有大神试过能达到1.6W,其实一个人飞200MW也够了,但是看到价格和TBS UNIFY PRO5G8 HV差不多的价格,就果断入了,但是买来后发现,要为自己的冲动付出代价了。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

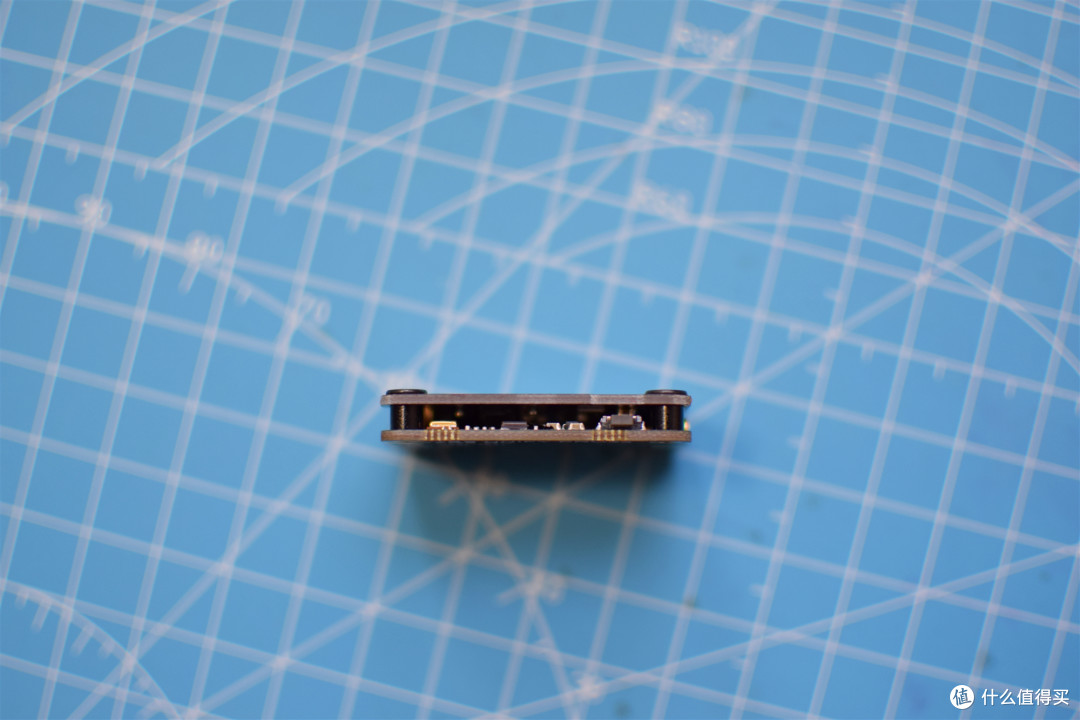

这款很有个性得采用双层设计,增加了极速冷却和耐用性。我们知道,图传在工作的时候发热量很大,散热是他的问题,不过在高速飞行过程中能起到有效的散热,但还有一种情况是在地面调试参数的时候,这时我们一般把功率都开到最低。这里就不得不提一下黑羊的PITMODE模式了,输出功率降低到最低限度(低于单位数mW),以便为穿越机供电并仍然可以看到图像!如果没有这个模式,图传在上电一瞬间,会全频点扫频一次,这样就会影响到其他飞手的图传,造成干扰。而PITMODE是直接锁定到已调好的频段,这个确实厉害。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

带USB是这款图传又一大创新,可以直接升级固件,也可以调参,当然也可以OSD调,都比较方便直观。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

只不过要去官网下载一下这个TBS Agent X软件,还是很方便的。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

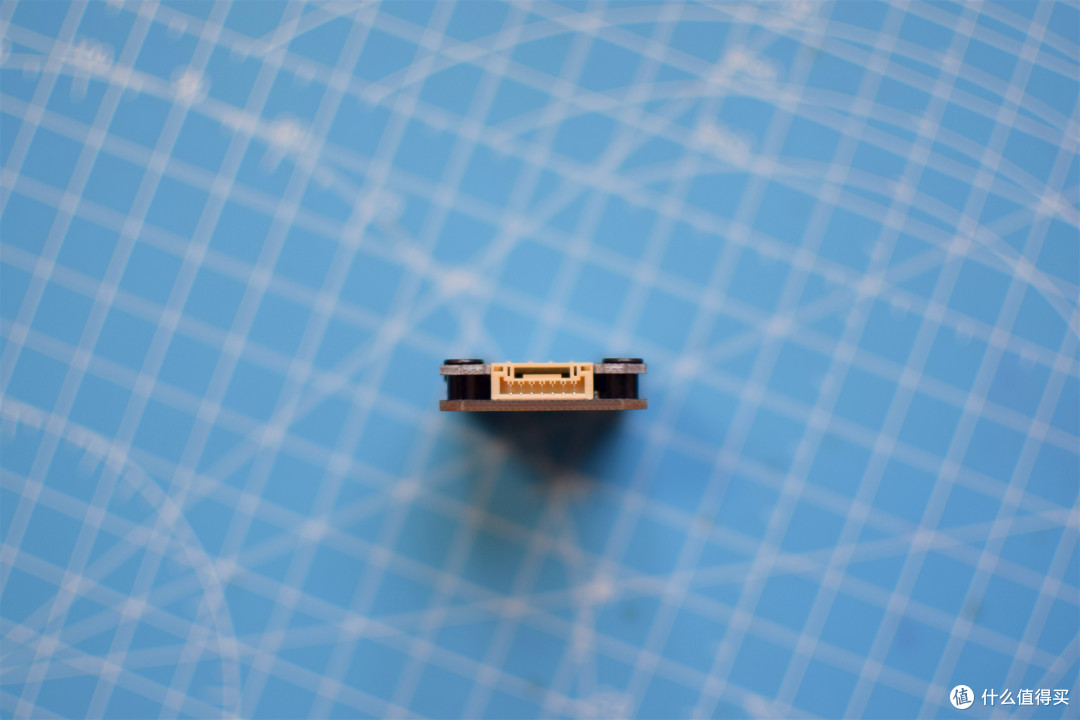

提供了排线接口,至少在图传端是不需要进行焊接了。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

提供的7PIN线只需要焊接4条,对应摄像头的可以直接对插,不过,国内使用的摄像头都是3PIN头,而这里是4PIN头,但线只有3条,真是该死,需要换一个3PIN头,不是很难的事。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

MMCX接头,下面是送的转接线,质感不错,不过有点硬。这里不得不提黑羊NB的地方,就算不上天线,通电都不会烧。MMCX接头有利于快速更换和拆装。而且在炸鸡的时候也容易自然脱落,不容易损坏天线。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

BTN按钮,一个按钮实现所有基本功能,配合旁边的两颗红蓝LED指示灯,有点繁琐,所以OSD调参和USB调参是最明了的。

另一个NB点是CLEANSWITCH技术,可确保您的视频发射器(图传设备)在通电或更换频道时无干扰。因为所有当前的视频发射器在通电时都会在整个频段上滑动,无论选择哪个视频频道,都会导致空中任何人闪烁和严重干扰。早年有这第一个段子,某牌的图传,号称功率高很NB,但是在通电那一刹那,天上飞的飞机都会被严重干扰,经验不足的新手基本就炸机了。所以在这个图传通电时,都会喊一声:“我要上电了”(不要总问我电是谁)以此来给在场的飞手用来调整姿态的时间,(一般都是悬停或是慢飞状态了)

接线图。接线图。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

黑羊是有两根线接到飞控上的,该回传的数据都有了。还可以OSD调参。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

而其7-26V的宽电压,只能把接到电源线上了,飞控最高5V,是不够用的。

开箱就到这里。下面看看飞起来的情况,这是眼镜录的DVR,实际效果比录的要好,且用过其它的图传后再用黑羊,你别说,真不一样。

以下两个都是开了400mW的功率飞的

这在模拟图传里画质算好的了这在模拟图传里画质算好的了

这在模拟图传里画质算好的了这在模拟图传里画质算好的了

虽然TBS应该可是说是全球范围内数一数二的模拟图传了,但不可避免的像八九十年代的显像管电视一样,没有办法,为了超低延时,模拟信号是最好的选择,虽然后来有以色列的公司(Amimon)研发的号称零延时的高清数字图传ONNEX ProSight,体积有点大,价格更是贵。直到今年DJI出来高清数字图传系统,将价格和体积进一步拉低。

但这目前毕竟不是主流,就算只买DJI天空端部分,还得用DJI的眼镜。以色列那款就不提,虽然出来得早,但现在好像还上不了热搜。我们来看看国产有多少厉害的图传?(穿越机90%以上的配件都是产自国内,老外想要买些配件还真不是件随意的事情,值得骄傲)

那么什么是穿越机的图传系统呢?

简单的说,硬件方面由摄像头、图传模块(图传发射端)、图传眼镜或屏幕(图传接收端)组成,当然发射端和接收端都需要天线,有一根有两根,有棒子天线,有蘑菇天线,有平板天线,效果各不同,这里就不展开说了。那么原理就是摄像头采集的画面传给图传发射端,加工后传给地面的眼镜或屏幕,我们就能实时看到画面,就像我们自己坐在飞机上一样,因为穿越机本身速度非常快,一百四五十码的时速是基本操作,现在都能媲美高铁了。所以由发射端传到接收端的时间要尽可能的小,这就是为什么现在主流的都是模拟图传的原因,因为他不需要深度处理数据,没有编码过程。

但是数字图传为什么难,难在哪里,这么说吧,1080p不压缩的数据量在 1920x1080x3x60/1024/1024= 355.95mbyte,这个量我们现在家用的100mbps 的宽带都达不到,这就是难度,你让他无线传输,就算压缩十倍,还是难。

列举现在主流的几款图传

1、奥姆威aomway

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

这是一家深圳的科技公司,我的第一款图传用的就是aomway TX001,拥有 0mw/25mw/200mw/600mw 4个功率输出状态, 同时兼容市场主流的40频点, 包含8个 比赛频点。按键式功率调节和频点调节, 多个LED状态指示灯,比较直观。但是问题也是有的,体积不小,三宝宝结构,上盖可以扣开,主要是为了散热, 这使他的厚度达到了10mm。

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

另外要注意的是,这款图传采用天线直连的方式,炸机的时候这里的焊点可能会被直接炸断,别问我是怎么知道的,所以建议小伙伴们,如果天线连接是这种结构的,建议用一根软件的馈线连接。

aomway图传早期使用的人很多,貌似后来研发重心发生了偏移,穿越机图传方面一直没什么有较大创新,在塔式图传上也只有一个TX006。而在远航上倒是还不错。不过XT图传发热量不小,千万别学TBS UNIFY PRO 32不接天线上电,会烧掉功放的。

2、RUSH TANK

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

RUSH TANK来自江苏常州的哈模,号称频点不闪的RUSH TANK图传是款后起之秀,到目前也成为主流的图传之一了,但在我看来,它绝对是图传界的奥迪,有了他,夜航连LED灯都不用接了。

图传的输出功率通常会随着温度的升高而出现衰减,过高的温度也会导致频点的不稳定,甚至严重漂移。配载频点锁定技术(LOCK-ON)的图传就不会有这个问题,稳定性什么的没什么问题,这就是RUSH TANK的厉害这处,也是通过了

技术很NB,只不过很多飞友反映,RUSH TANK的售后不是很积极,任何东西都有坏的时候,一修两个月没有会受得了。这使得再好的产品都会 处于一个风口浪尖的局面。

3、panada图传

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

就像这个名字一样,熊猫图传,来自成都的一家科技公司。这款图传到底能不能像名字一样那么国宝呢?在他刚问世的时候就受到业界的好评,算是图传界里的一大巨头了。

这个巨头的产品可以说是市面上图传该有的功能他都有了,值得一提的是他也拥有PITMODE模式。熊猫图传在飞友中的口碑也是比较好的,性价比很高,当然,其表现也是非常不错的。

4、FOXEER、Runcam

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

这两个放在一起说,是因为我觉得这两家深圳德比的重心都不是在图传发射这上面,产品只有1-2款。而Runcam这款TX002更适合用在小飞机上,且效果也是不错的。两家还是产品竞争企业,在摄像头的领域上打得难舍难分。

以上例举的图传都是国内产的主流模拟信号图传,之前也说了模拟图传因为延时低,这是不二的选择,首先调制和解调比较容易,而数字图传就需要用更好的主控。所以模拟信号的图传价格便宜。再者模拟信号对数据准确率要求不高,如果丢包,数据失真是可以接受的,如果是数字的话后果就严重了。但不得不否认,科技使我们越来越挑剔

由黑羊 TBS UNIFY PRO 高压图传开箱来说说无人机图传系统

当看到这幅对比图传后,你还能淡定吗?反正我是回不去了,要不是钱包君拉着我的腿,我现在已经流着口水飞着DJI在各个风景美丽的地方遨游了。

DJI高清数传目前已经做到了50MS以内的延时,最低达到28MS,基本和模拟图传差不多了,只不过你买了DJI的天空端,还得用他家的眼镜,这么一套下来5700的价格,还是挺“诱”人的,我表示买不起,单单一套天空端都要近1100元价格,而模拟图传只要不到一半的价格就可以上一套顶级的装备了(和DJI一样,图传+摄像头),大家自己考虑,而眼镜的价格,看上去是和Fatshark HDO差不太多了,但是你要这么想,DJI这套数传,你还可以省了一个GOPRO的钱,想想还是可以接受的嘛。

网上视频的截图,如有不妥,烦请联系我下架网上视频的截图,如有不妥,烦请联系我下架

DJI天空端的录制的画面和GOPRO7相比,你觉得怎么样?这个GOPRO的钱是不是可以省下来了?

数传是大趋势,以后将会逐步淘汰模拟数传,但目前DJI一家独大的场面一时间还很难改变,所以我们期待更多的厂商能出来数传产品的到来,

网络视频截图网络视频截图

网络视频截图网络视频截图

再截两图模拟图传的画面,你们随便感受一下,这就是我们飞手眼镜里看到的,靠这样的分辨率在飞,只不过眼镜里看到的会比截图好一点。

再倒回去看看DJI的高清数字图传

网络视频截图网络视频截图

没有对比就没有伤害,高清数字图传的时代来临了。我们已经做好了准备,不知道我的第一台数字图传无人机会是在什么时候组装完成,可能,大约在冬季。
