键盘 篇二:达尔优重装甲兵加灯过程

2020-02-11 13:45:23 2点赞 4收藏 0评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。

最近收了一个达尔优重装甲兵键盘,听说可以加灯,就起了心思,想亲自加个灯。

原键盘已经加了四个灯,就是A,W,S,D。线路板上有加灯的空位,这样就省了飞线。

原灯上的电阻值是1KΩ,灯的参数不知道。就只好自己选材了。为了避免广告嫌疑所以不上链接。 二三四方灯也是可以的哦。

达尔优重装甲兵加灯过程

 在这里的发光管如下:

达尔优重装甲兵加灯过程

选了冰蓝,翠绿和紫色的。

经过测试,冰蓝和翠绿启动电流与紫色相近,但是发光强度要高,也就是光感要强的多,(直观感觉冰蓝和翠绿要亮很多)。

我的灯光安排是大键盘区用冰蓝的,F区用翠绿,小键盘区用紫色。这样小键盘区既显眼又不会喧宾夺主。

灯阻的选择经过对比,阻值范围470--4.7KΩ。阻值越大光强度越弱。我个人选了中间值2.2KΩ。

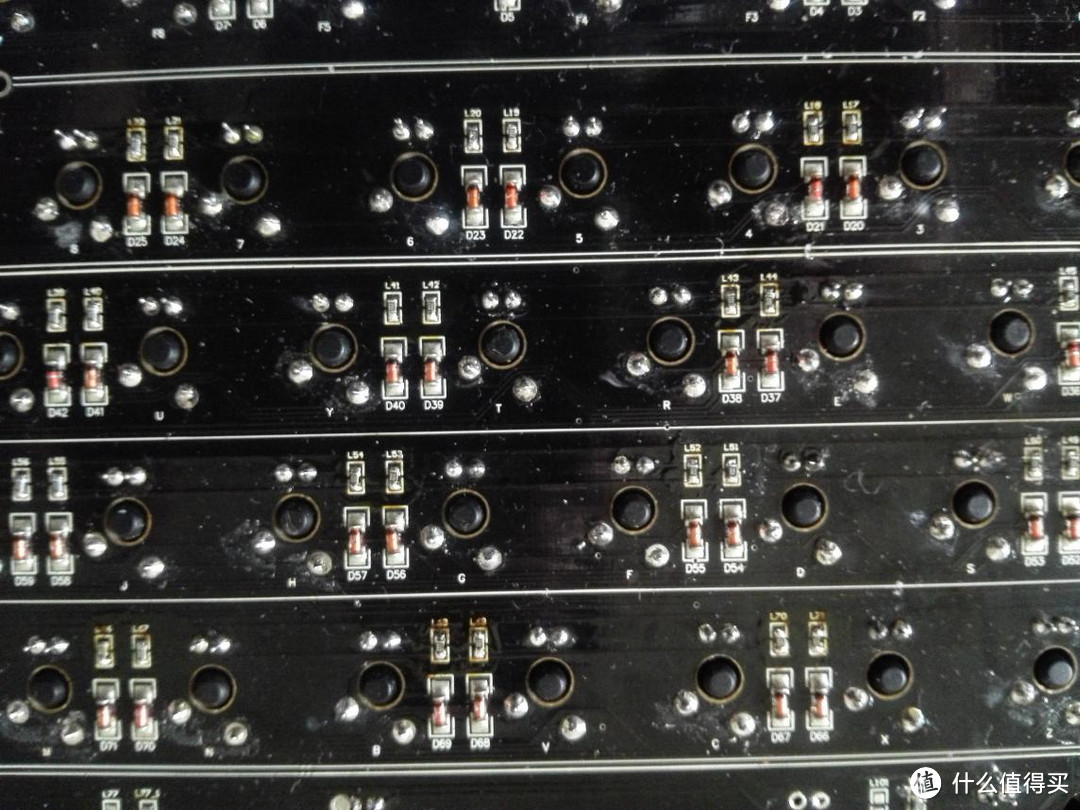

当然也要换键帽,选个普通的就行了。好了现在开动起来。先见原线路板:

正面正面

背面背面

为了以后换灯方便,加购了一套PIN针。如图:(选自淘宝的截图)

达尔优重装甲兵加灯过程

发光二管极性如图

发光二极管发光二极管

先把二极管,PIN针和轴组装在一起。下图(也可以不用加PIN针,除非你有把握多次焊接不伤板子或者一劳永逸)

加了灯的轴加了灯的轴

注意:除了3个原板上的透光轴是反向安装,其他轴都是上图的方向。左正右负。

电阻的型号是0603的贴片电阻,我用的是2.2KΩ。

下面开始焊接了,焊接的注意事项:
1.不要让烙铁头在焊盘上超过10秒。超过后更换其他焊点焊接距原焊点5CM以上,冷却后再回原焊点焊接。

2. 贴片电阻只能焊接面接触烙铁头,一旦电阻体接触到烙铁头,必须抛弃,换个新电阻。

3. 烙铁的温度不能过高,试温的方法就是把焊丝接触到烙铁头后的1秒融化就好。

以上就是基本的焊接知识。

焊接后见图:

达尔优重装甲兵加灯过程

达尔优重装甲兵加灯过程

接电的效果图:

达尔优重装甲兵加灯过程

同色灯有强弱,稍作乔正位置即可。现在可以组装起来

达尔优重装甲兵加灯过程

效果蛮好的,哈哈哈哈

FN键+SCROLL LOCK键:可以调整灯光模式,呼吸,强光到弱光多级固定,无光。

FN键+P.S键:P.S键灯光亮灭

结束

本人技术有限,如有不足之处,望大家见谅。

再次感谢值友,谢谢!
